Genau das iso core hab ich. Natürlich gibt es bessere. Stannol hab ich auch noch ganz dünn. Aber wer mit wenig Watt am Kolben schnell sehr gute Erfolge erzielen will, kommt um ein verbleihtes mit Flux in der Seele nur schwer drum rum. Das muss man echt wollen. Ich hatte Mal paar rollen China Lot die waren bombe. Ultra viel blei, mit Flux. Da wurde jede Lötstelle silbrig glänzend und nicht matt wie beim stannol. Sehr angenehme Fließeigenschaften bei wenig Temperatur. Gleicher Händler gleiches Lot nachbestellt, kam natürlich nur rotz. Konnte man direkt wegschmeißen. Muss nunmal jeder seine eigenen Erfahrungen sammeln, und die wenigsten haben Lust Rum zu probieren sondern wollen sofort erfolge @CryptonNite

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ich nutze ebenfalls noch bleihaltiges Lot. Hab jeweils ne Rolle Fluitin und Clatin hier, beide Sn60Pb38Cu2 und das eine mit F-SW26, das andere mit F-SW32 Flussmittel. Das F-SW26 ist afaik leicht korrosiv, das F-SW32 nicht. Sind beides uralte Rollen, die ich irgendwo mal abgegriffen habe... Tun aber ihren Dienst sehr gut.

Ich hatte sonst bisher Bleihaltiges vom Obi(Luxx)

Das ist schon grausig. Sehr viel Flussmittel drin. Das raucht im Vergleich zum Felder extrem, die Lötstelle ist völlig verdreckt braun vom Flussmittel und lässt sich fast nicht mehr reinigen.

Da muss ich sagen... das Felder Qualmt kaum, das Flussmittel ist wie als wäre fast nichts drin und macht nur durchsichtige kleine Ablagerungrn die mit Isopropanol durekt weg sind und Wattestäbchen oder sich mit nem Zahnstocher wegschieben lassen.

Das Felder ist echt top

Bräuchte mal einen Tipp...

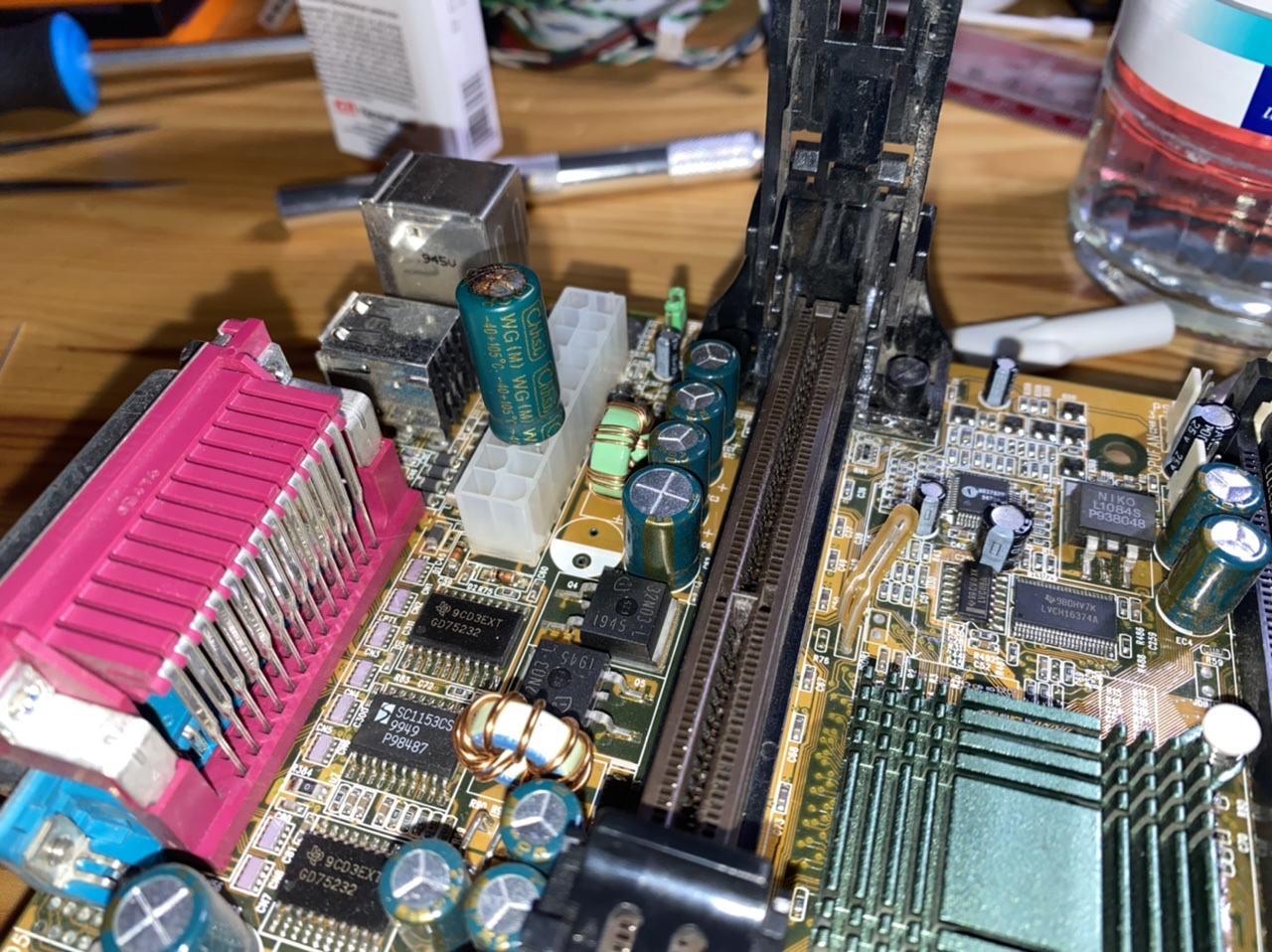

MSI BX Master, Chhsi WG (M) 1500µF/10V hinüber. Was wäre ein richtiger Ersatz.

Hätte hier:
Pana FR 1500/16V
Pana FR 2200/10V
EUROPE CHEMI-CON LXZ 1500/10

finde leider nix mehr zu dem Chhsi



the_patchelor schrieb:
MSI BX Master, Chhsi WG (M) 1500µF/10V hinüber.
Zum Vergrößern anklicken....

Der Kollege hat im Original:

Maße: 10x23
Ripple: 2150mA
ESR: 0.022 Ohm

Wobei ich das Datenblatt mit Vorsicht genießen würde, das ist mit der heißen Nadel gestrickt worden.

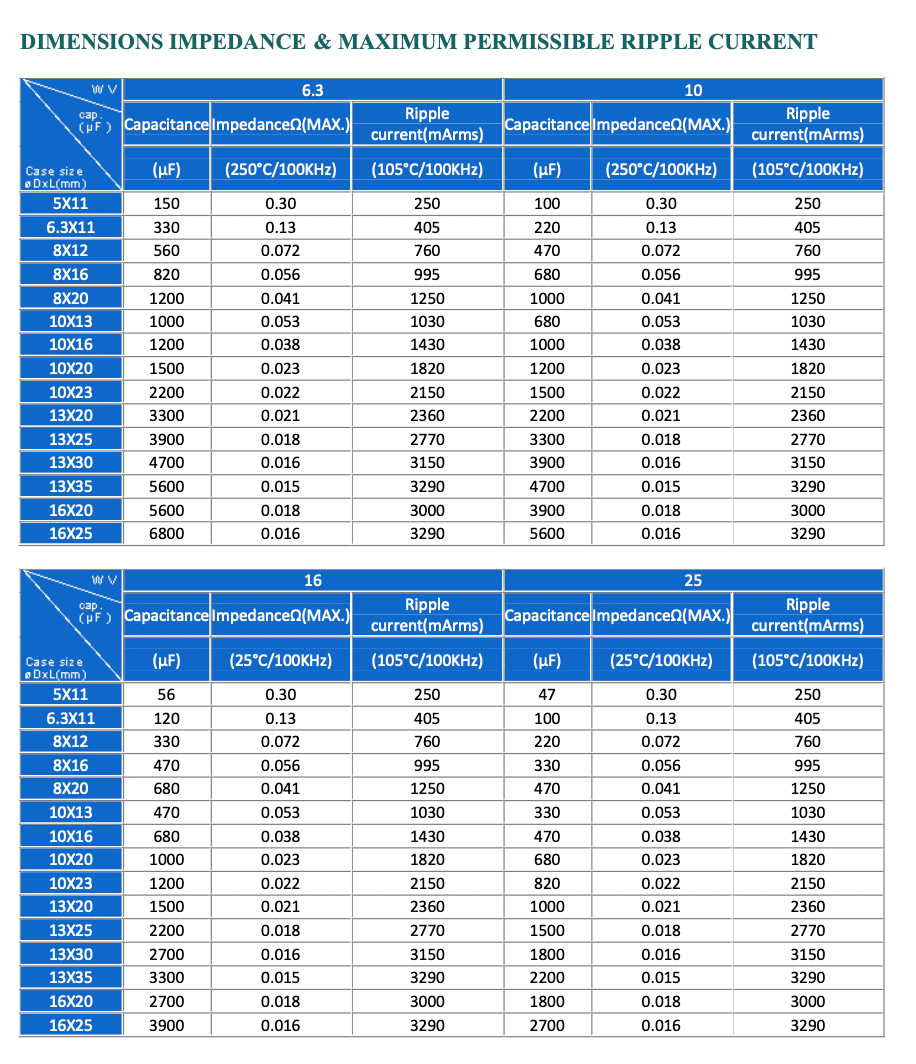

Bildschirmfoto 2022-01-12 um 20.01.55.png


:fresse: :fresse:

Wer weiß, ob da nicht noch irgendwo ein Dreher drin ist.

Passen würde dann aber der Pana FR 1500/16V als Replacement.


Anhänge

  • Chhsi_WG.png
    52,3 KB · Aufrufe: 56

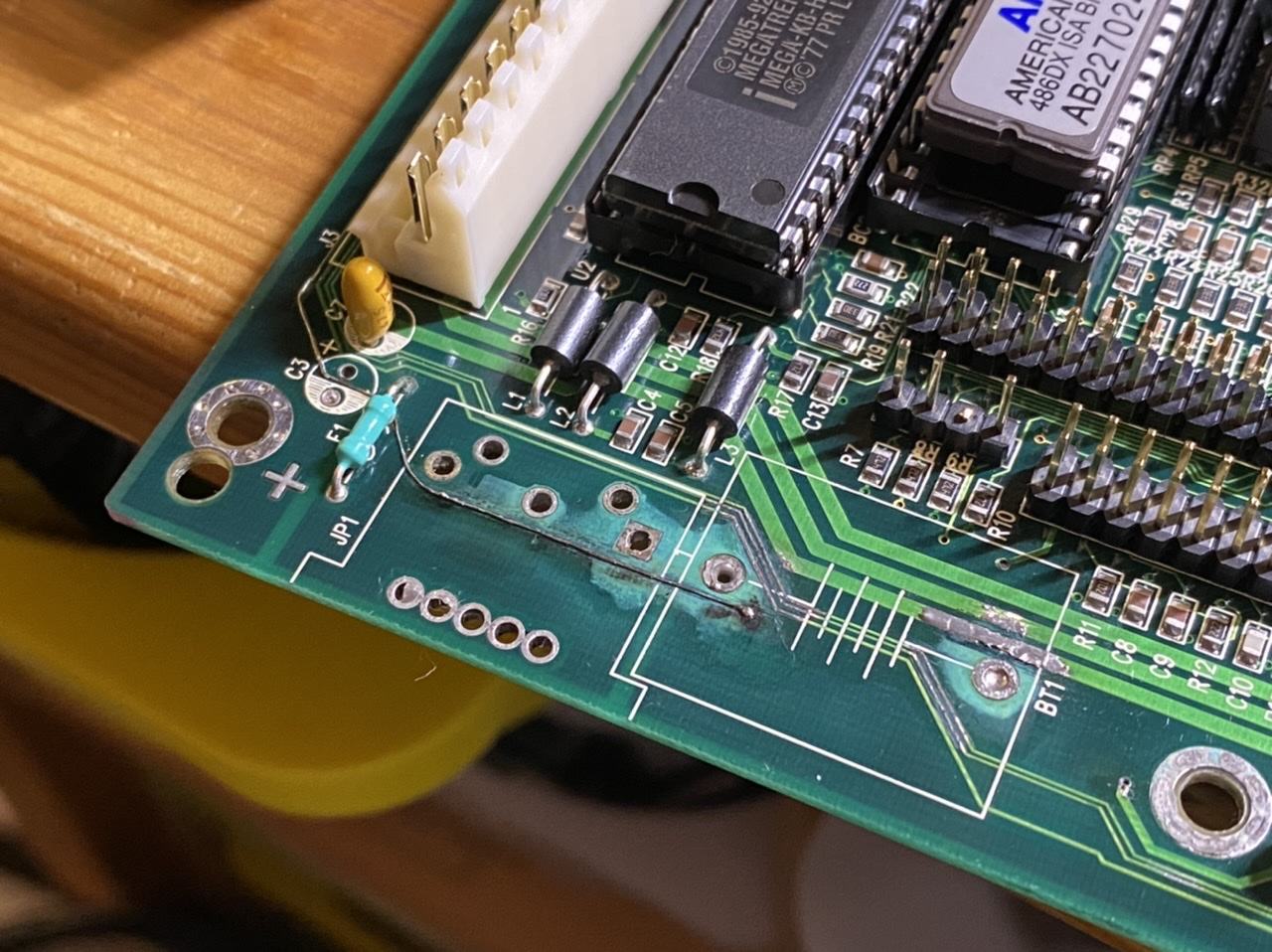

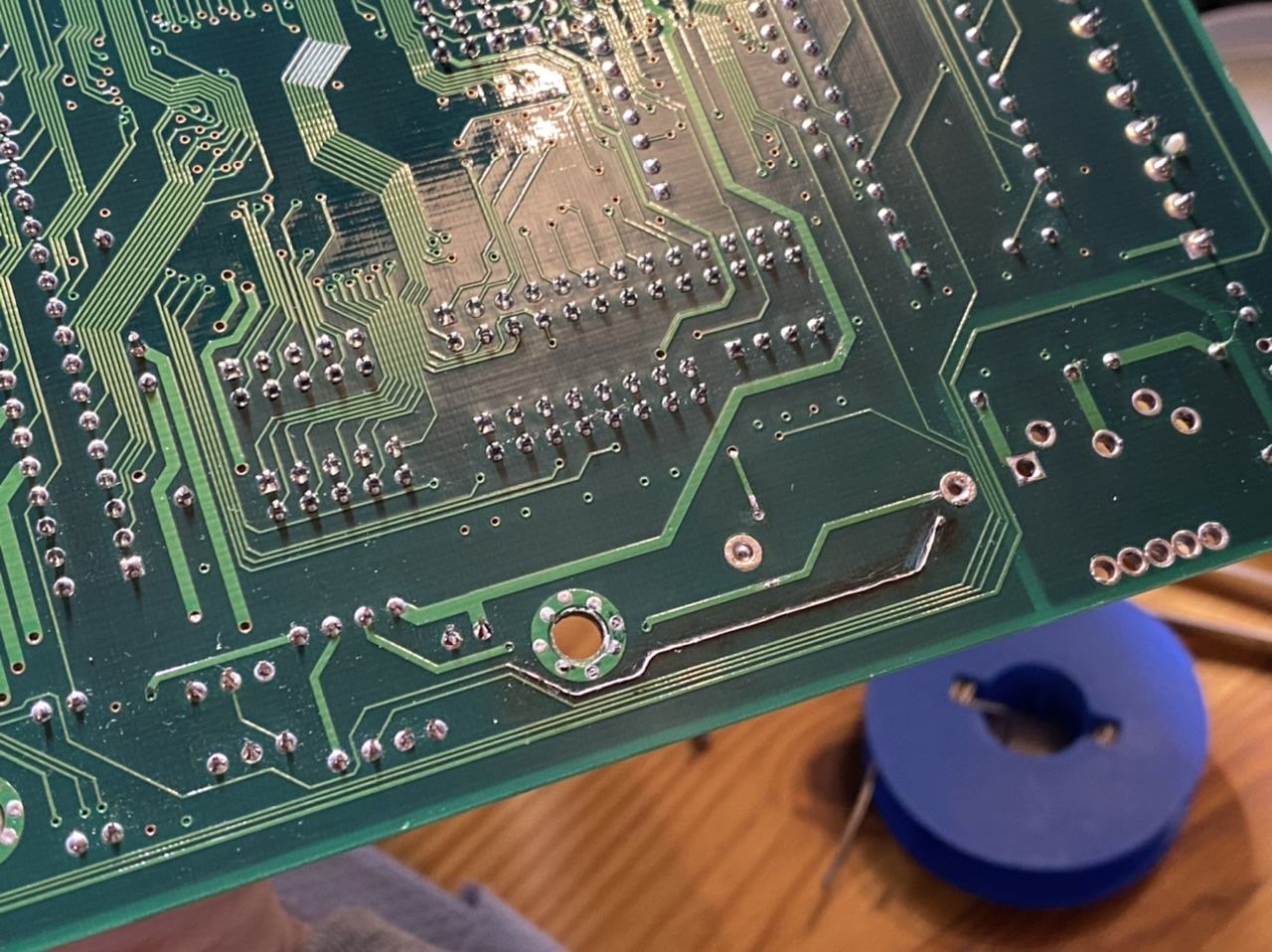

3 Sachen für DreamCatcher flicken, unteranderem auch ein sehr schönes ECS UC4915-A AIO 1.2 (Vobis) mit Akkuschaden. Ein Trace ist durch... hätte man auch auf der Rückseite quer übers Board legen können aber ich hab's mal in hübsch versucht :haha: Kommt noch etwas Lack drauf


the_patchelor schrieb:
ECS UC4915-A AIO
Zum Vergrößern anklicken....
Witzig, hab vor 10 Tagen doch erst das gleiche Board gefixt ^^
www.hardwareluxx.de

[Sammelthread] - NostalgieDeLuxx Bastelthread

@Tzk Hat die V3 PCI irgendeinen Vorteil im Vergleich zur AGP Version? Die Frage richtet sich in die Richtung, wenn ich eine V3 PCI und eine AGP Karte verbaut, ob ich zwischen diesen switchen kann je nach Game. Leistungstechnisch machen Sie keinen Unterschied, dass konnte ich bereits herausfinden.
www.hardwareluxx.de www.hardwareluxx.de

Bei mir in einem Big Tower verbaut, da ist die ganze Soße nach unten gelaufen. Bei "deinem" Board wohl in einem Desktop, so das es eher noch oben gezogen ist....

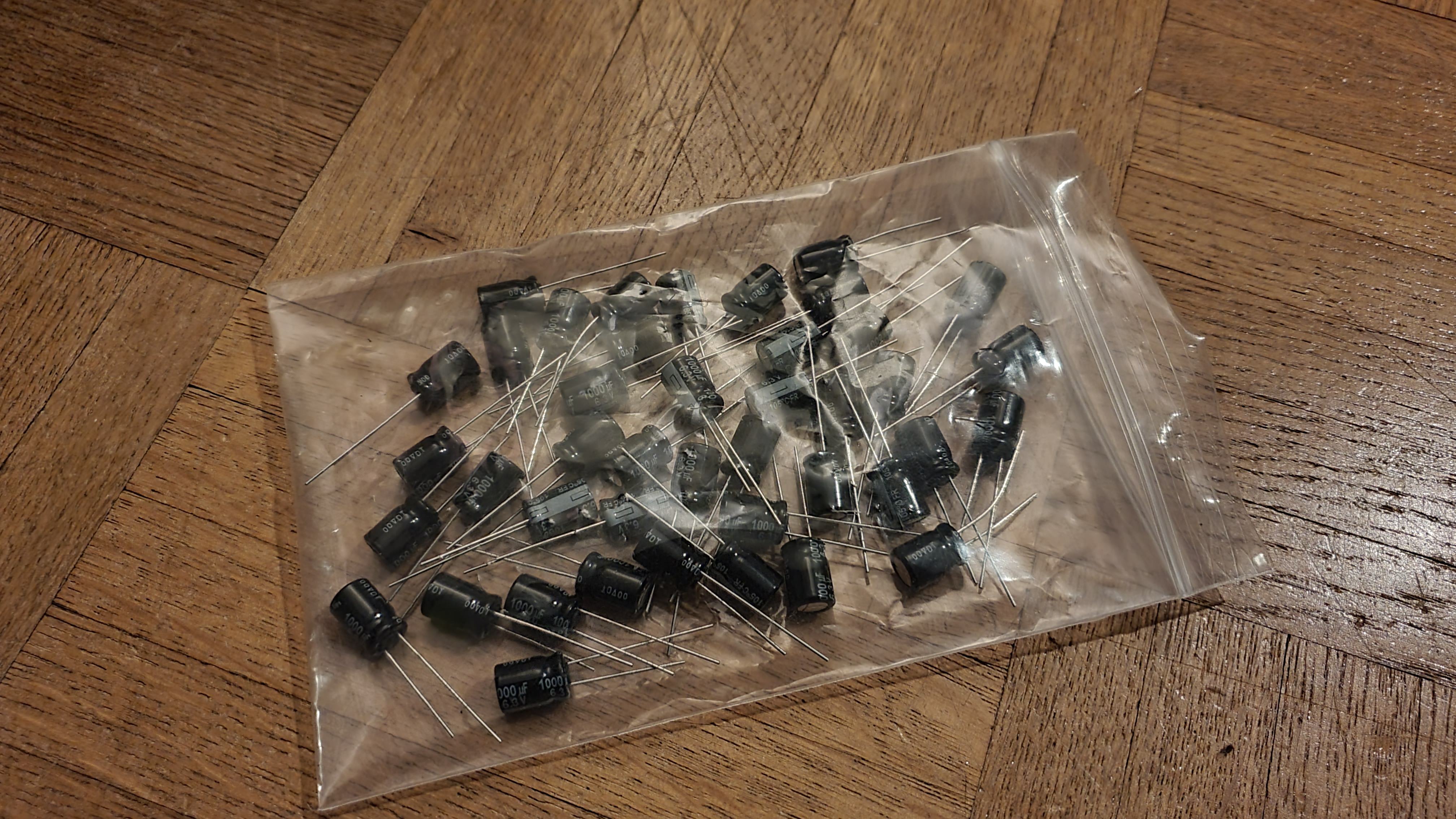

die noch fehlenden Pana FR sind nun auch gekommen


Ich hätte noch einen Patienten:

Abit KT7A Rev 1.1

Die 2200 / 6,3V sind bereits nicht mehr original. Hier verbaut sind aktuell Rubycon ZLH. Hat jemand das Board auch und kann sagen, welche original drauf waren? Oder kannst du so abschätzen, ob das passender Ersatz ist @WMDK? Es werden wohl irgendwelche Jackcon verbaut gewesen sein denke ich.

Ansonsten hätte ich gern einmal eine Ersatzliste für:

AnzahlTypKapazitätSpannungDurchmesserHöheKommentar
9Rubycon ZLH22006,31020nicht original; OK für das Board?
4Jackcon Low ESR2200101030
4Jackcon Low ESR15006,31015
3Jackcon Low ESR15006,3817
4Jackcon1000161015
6Jackcon Low ESR100010815


Danke!

Tweakstone schrieb:
AnzahlTypKapazitätSpannungDurchmesserHöheKommentar
9Rubycon ZLH / Teapo SC22006,31020nicht original; OK für das Board?
4Jackcon Low ESR / JPCON2200 / 150010 / 6,31030
4Jackcon Low ESR / Teapo SC15006,31015
3Jackcon Low ESR / Teapo SC1500 / 10006,3817
4Jackcon / Sanyo WG1000161015
6Jackcon Low ESR / Teapo SC100010815
Zum Vergrößern anklicken....

Ich hab mal mein Board rausgekramt (v1.3) und habe mal in deiner Tabelle in Fett ergänzt, was anders ist.


Anhänge

  • kt7sb44x.zip
    171,3 KB · Aufrufe: 46
Zuletzt bearbeitet:
Tweakstone schrieb:
Rubycon ZLH22006,31020
Zum Vergrößern anklicken....

z.B.:
oder

Tweakstone schrieb:
Jackcon Low ESR2200101030
Zum Vergrößern anklicken....

z.B.:

Tweakstone schrieb:
Jackcon Low ESR15006,31015
Zum Vergrößern anklicken....

z.B.:

Tweakstone schrieb:
Jackcon Low ESR15006,3817
Zum Vergrößern anklicken....

z.B.:

Tweakstone schrieb:
Jackcon1000161015
Zum Vergrößern anklicken....

z.B.:
oder

Tweakstone schrieb:
Jackcon Low ESR100010815
Zum Vergrößern anklicken....

z.B.:


für die Variante von bschicht kommen dann noch in Fragen für

JPCon 1500/6,3 ø10mm

z.B.:


Teapo SC 1000/6,3 ø8mm

z.B.:
oder

Eigentlich könnte man die ganzen Infos zu den Mainboards und Kondis irgendwo als Liste oder so machen.
So als Nachschlagewerk, damit die gleichen Fragen nicht immer wieder kommen.

ich stell nacher meine Liste hier auch mal rein von meinen Boardswo @WMDK mir super geholfen hat, dann ist das für andere auch was
Beitrag automatisch zusammengeführt:


so, hier die Liste, ich übernehme keinerlei Haftung bei falschen Werten, Anzahl oder sonst was;)
7800GS+ Gainwardaltneu Teilenummer
4x 6.3V 1500ufKemet 6.3V 1500ufA755MS158M0JAAE013
2x 16V 470ufKemet 16V 470uf

A750KS477M1CAAE013​

8800GT Xpertview 1GB
1x 16V 220ufRubycon 16v 220uf

16ZLH220MEFC6.3X11​

Epox 9NPA+ Ultra
8x 6.3V 3300ufNichicon 4V 2700uf

PLG0G272MDO1​

4x 16V 1500ufKemet 16V 1500uf

A750MV158M1CAAE010​

Biostar K8M800 Micro
4x 6.3V 3300ufNichicon 4V 2700uf

PLG0G272MDO1​

3x 16v 1500ufKemet 16V 1500uf

A750MV158M1CAAE010​

6.3V 1000ufPanasonic FR 6.3V 1000ufFR0J102
Asrock 4 core dual VSTA
8x 6.3v 1500ufKemet 6.3V 1500uf

A750KS158M0JAAE014​

4x 16v 1000ufNichicon 16V 1000uf

RNL1C102MDS1​

1x 16v 470ufPanasonic 16V 470uf

EEU-FR1C471B​

6.3V 1000ufPanasonic FR 6.3V 1000ufFR0J102
DFI Nf4 Ultra D
1x 6.3v 1000uf KYKemet 6.3V 1000uf

A755KS108M0JAAE013​

2x 16v 1000ufKemet 6.3V 1000ufA755KS108M0JAAE013
2x 6.3v 1500ufKemet 6.3v 1500uf

A750KS158M0JAAE014​

7x 16v 470ufKemet 16V 470uf

A750KS477M1CAAE013​

5x 16v 1500ufUnited chemicon 16v 1500uf

APSG160ELL152MJ16S​

17x 25v 100ufNichicon 16v 100uf

RNE1C101MDS1​

27x 6.3v 1000ufKemet 6.3V 1000uf

A755KS108M0JAAE013​

2x 6.3 V 470ufKemet 6.3v 470uf

A750EK477M0JAAE018​


Zuletzt bearbeitet:
Hallo zusammen, es geht weiter mit meinem "Ärgernis" dem Transcend TS-ASL3. Zwischenzetilich habe ich mir noch ein zweites Sockel 370 Board mit Intel 815 NB und ICH2 SB zum Vergleich besorgt.
Letzteres funktioniert soweit einwandfrei, ist aber etwas mau, was die Overclocking Optionen angeht.

Erstmal das Gutbeispiel mit dem EPOX EP-3SPA (hierzu suche ich übrigens noch Handbuch und ggf. BIOS - bisher habe ich nichts im Netz gefunden).

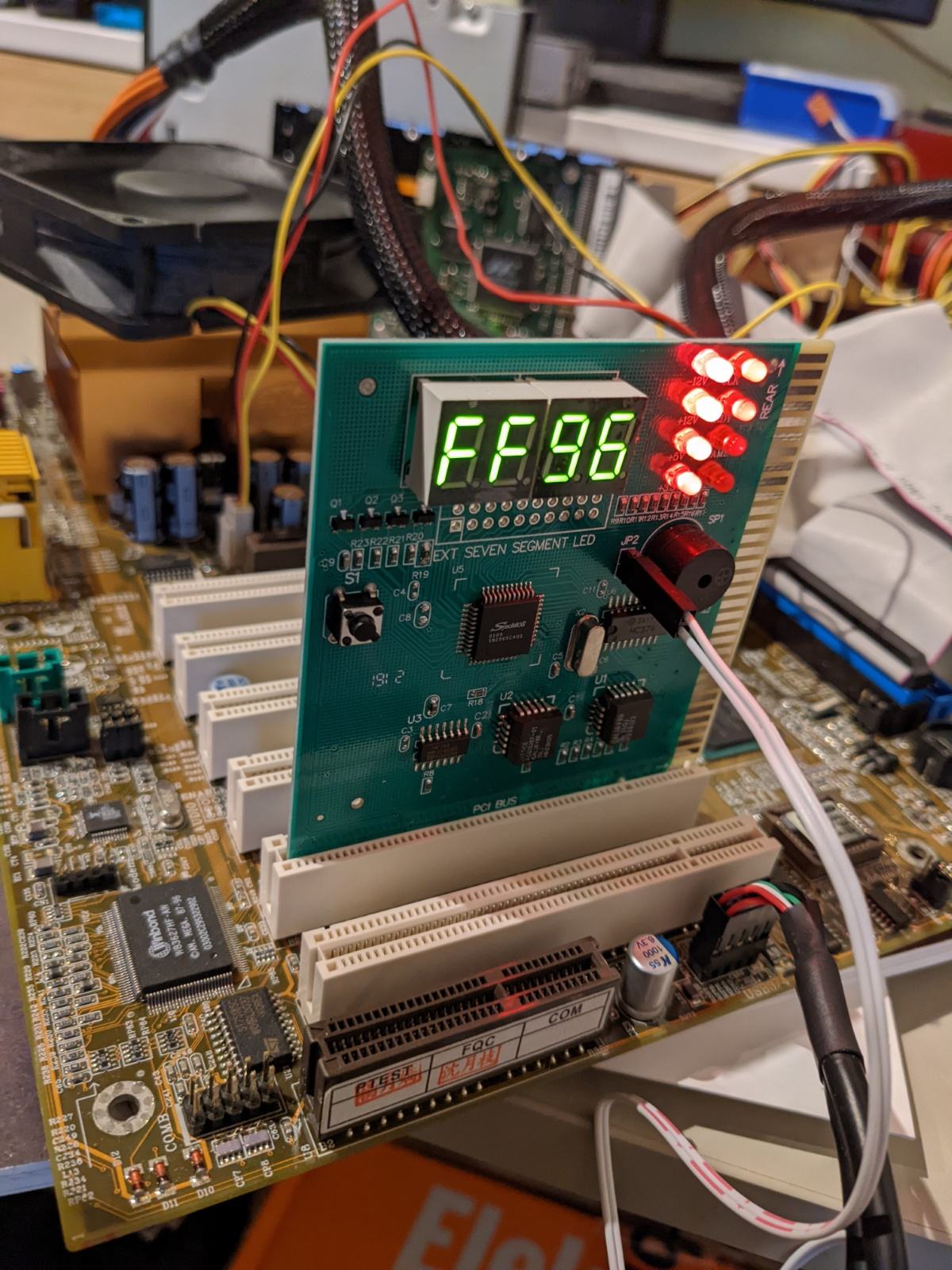

Das Board bootet sauber durch und ich konnte WinXP als TestOS installieren, es läuft alles stabil:
PXL_20220115_220354657 (Benutzerdefiniert).jpg

Beide Boards kommen mit einem Phoenix Bios - die Bootcodes scheinen "gleich" zu sein.

Das Transcend Board hat folgende (bisher bekannte) Macken:
  1. USB über die IO-Ports geht gar nicht
  2. PS/2 geht gar nicht
  3. USB über internen Header geht - zumindest im Bios
    1. Wenn Windows zum boot ausgewählt werden soll, geht das nicht
  4. IDE scheint Probleme zu haben - Festplatte und Laufwerk werden erkannt, aber Windows bootet nicht
  5. Die BIOS Batterie scheint keinen Effekt zu haben - es gibt nach Strom weg immer einen Cheksum Error
PXL_20220115_215238414 (Benutzerdefiniert).jpgPXL_20220115_215242828 (Benutzerdefiniert).jpg

Am Board selbst sehe ich unterhalb der SB zwei korrodierte Kontakte:
2022-01-15 23_06_45-PXL_20220115_213007490.MP.jpg ‎- Fotos.png

Wenn ich die Leiter richtig verfolge, dann sollte einer zum Jumper für den CMOS-Reset gehen und einer zu den IDE Pins des IDE#1 Anshclusses.
Ersterer könnte das Verhalten bzgl. BIOS Einstellungen erklären.
Beim IDE bin ich mir unsicher - das Board vehält sich bei Anschluss der Festplatte und des optischen Laufwerk an IDE#2 exakt gleich.

Weiter bin ich mir mit den USB-Ports und den PS/2 Ports unsicher. USB kommt zwar von der SB, aber warum gehen dann die am Header?
Sind die PS/2 Anschlüsse auch über die SB angeschlossen?

Die Onboard Grafik funktioniert übrigens und ich kann im optischen Laufwerk auch eine Ubuntu Live-CD booten.

Als nächstes möchte ich mich um die Korrosion koümmern - habt Ihr da Tipps, wie man da am sichersten rangeht?
Wenn das erledigt ist, würde als nächstes die SB bearbeiten. Ich kann mir gut vorstellen, dass durch die Korrosion kalte Lötstellen endstanden sind und daher die Probleme kommen.

Ist die Annahme plausibel?

Es wurde in beiden Boards dieselbe Hardware und unterschiedliche Typen getestet. Im Epox Board läuft alles, das Transcend Board verhält sich immer gleich.
Die Sicherungen auf dem Board scheinen alle i.O. zu sein.

Danke schon mal für Eure Tipps!

Ich weise darauf hin, daß das Ersetzen gegen eine falsche Kapazität und Spannung Probleme bereiten kann. Vielleicht nicht sofort, aber möglicherweise zeitlich versetzt.
Ich kenne so einen Fall aus einem anderen Forum. Das Board wurde später durch jemanden instandgesetzt, mit dem ich in Kontakt stehe und auch persönlich kenne. Derjenige tauschte diese völlig falschen Elkos gegen passende aus und das Board ging wieder.
Wers nicht glauben will: Ich habe noch den Threema Verlauf, in dem der User das erwähnte.
Beitrag automatisch zusammengeführt:

Tweakstone schrieb:
@WMDK hast du eine Alternative von Rubycon für diesen Typ hier https://www.mouser.de/ProductDetail/Panasonic/EEU-FR1A102L?qs=Uw8ySfEHS7LO7ewG915PLg== ?
Bei Farnell sind die nur ab 1000 Stck lieferbar :/ Und bei Rubycons sind die auch ganz gut aufgestellt. Oder Kemet?
Zum Vergrößern anklicken....
Hast du schon bestellt? Ich hab nen ganzen Satz hier für das Board. Hatte die damals in der Hoffnung verbaut, ein KT7A RAID wieder lauffähig zu kriegen. Naja... Schaden an der Northbridge, wie sich dann herausstellte.

Zuletzt bearbeitet:
Danke @The Sandman aber das ist das Manual zum 3SPA3 - das 3SPA ist tatsächlich ein anderes (Layout) ;)

Bei Soggi bin ich normal auch immer fleißig am schauen.
Supox hatte bis vor kurzem noch eine legacy Support Site - allerdings funktionierten die DL-links schon nicht mehr..

malmöö schrieb:
Erstmal das Gutbeispiel mit dem EPOX EP-3SPA (hierzu suche ich übrigens noch Handbuch und ggf. BIOS - bisher habe ich nichts im Netz gefunden).
Zum Vergrößern anklicken....
Ist hier was dabei?

Ich hab einen Epox Ordner auf der Platte, der 1gb groß ist. Manuals und Bios Dateien zu einigen Boards...


Anhänge

  • mu-3spa0010.pdf
    4,3 MB · Aufrufe: 97
  • epox-3spa.zip
    826,2 KB · Aufrufe: 50
