[Sammelthread] NostalgieDeLuxx Bastelthread

[Tzk]

Aufgefallen ist mir aber, dass das Problem bei Grafikkarten auftritt. Boot mit einer Gecforce 2 -> ok. Boot mit einer Ti 4400, Radeon 9200, Geforce 6800, Radeon 9800 -> Fehlercode 26

Vernutlich wird hier der AGP Port einen weg haben oder?

Ich würde wohl mal den Port säubern und ggf eine Gpu mehrmals in den Slot stecken. Einfach um Korrosion auszuschließen. Außerdem mal eine PCI Graka probieren. Eventuell sind auch ein paar Elkos kurz vorm aufgeben und das sorgt für solche unerwünschten Nebeneffekte?



[CryptonNite]

In Alkohol aufgelöstes Kolophonium ist der althergebrachte Klassiker. Mit ner Aspirin solls noch besser sein.



[the_patchelor]

hier kommt etwas auf mich zu

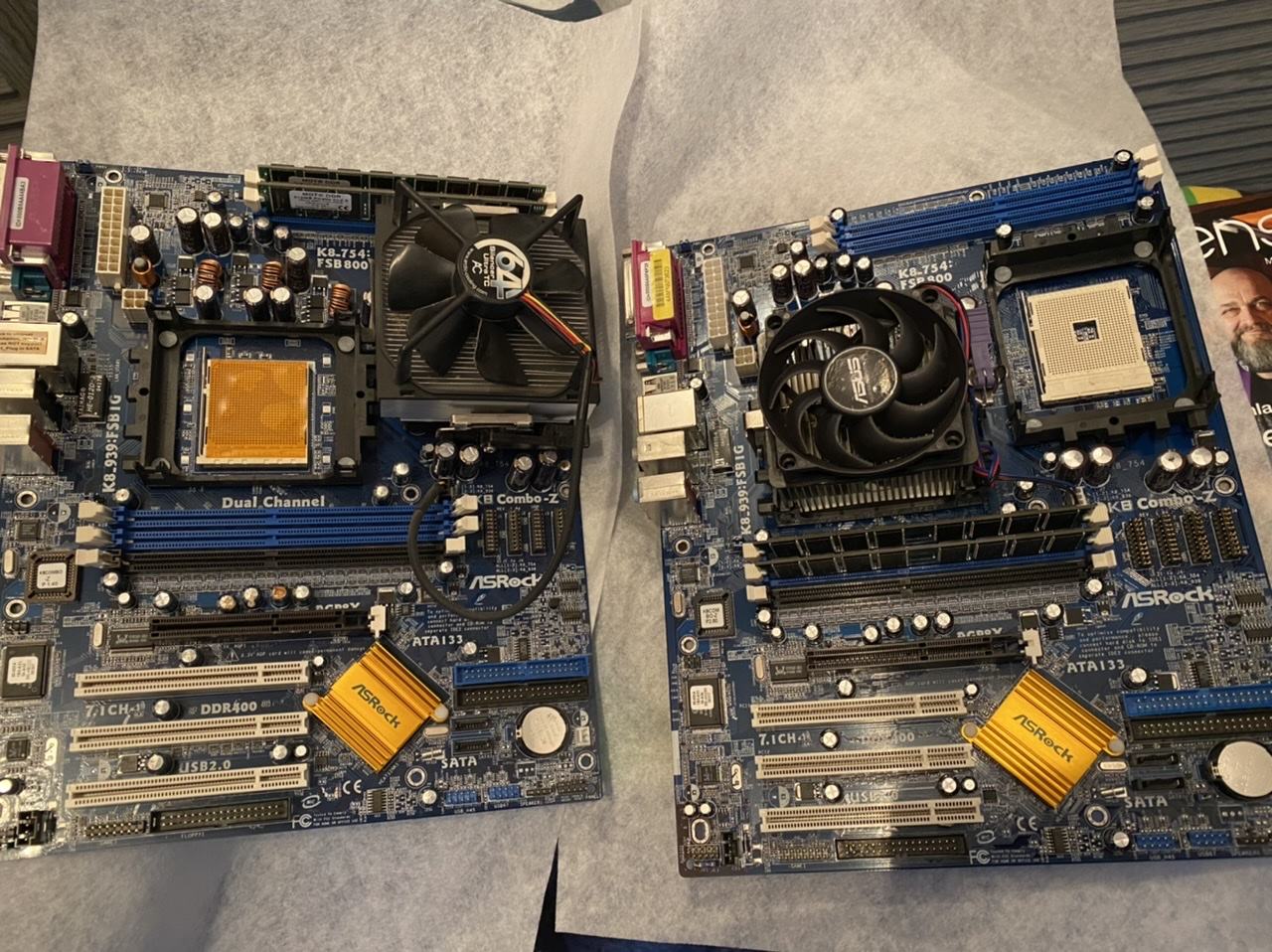

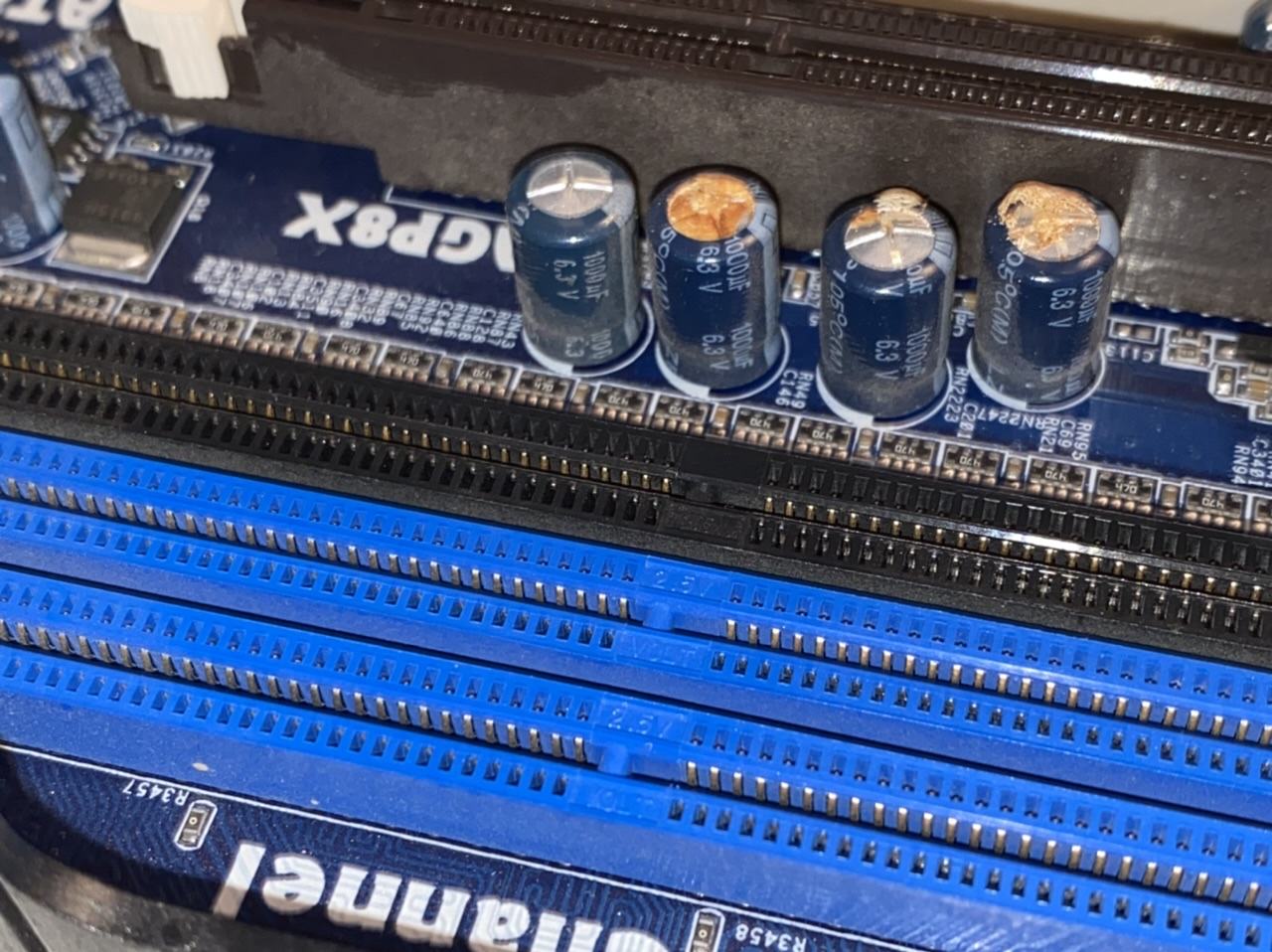

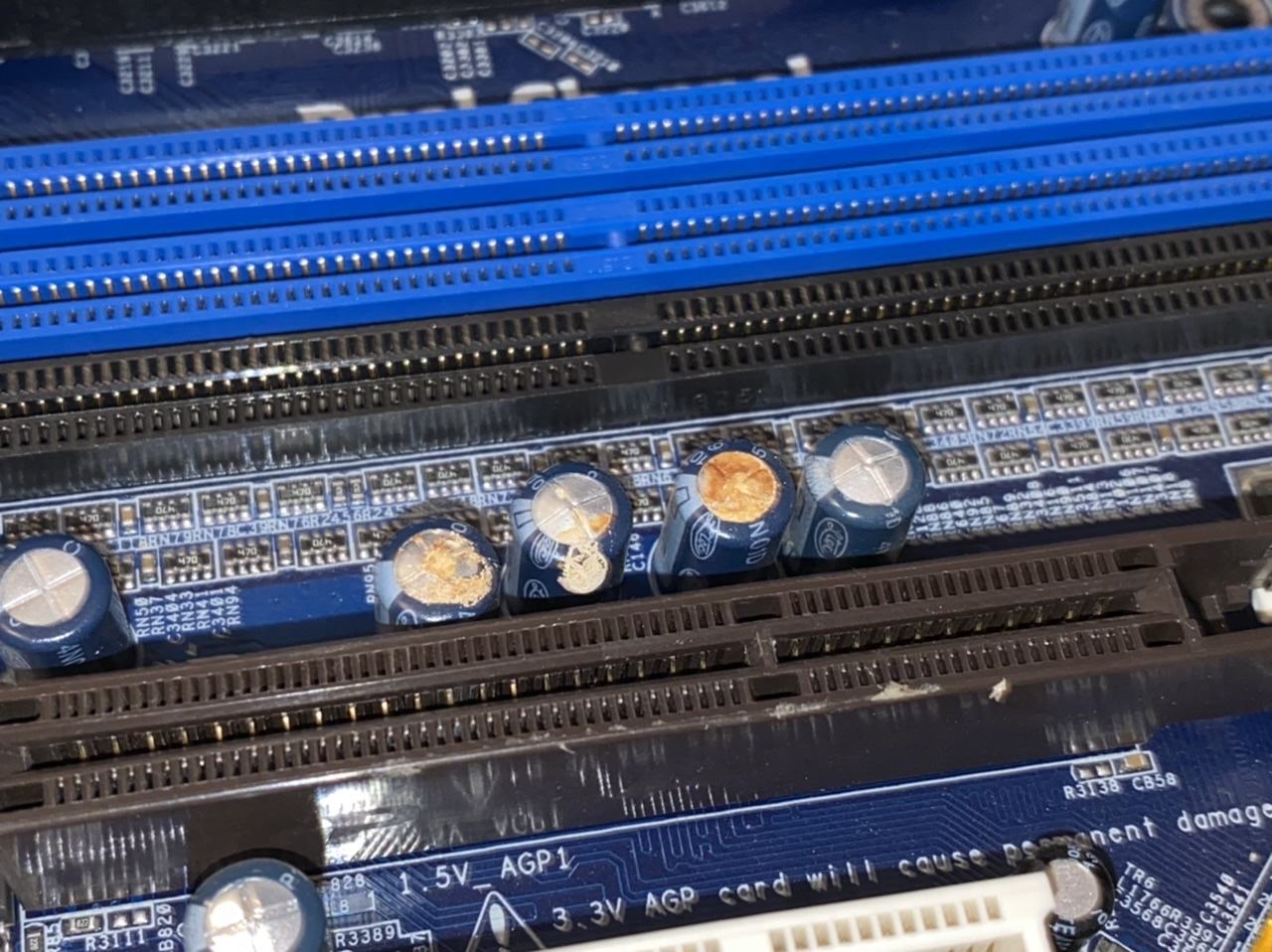

2 Boards, unterschiedliche Bestückung



[Der Namenlose]

Welche CPU war auf dem von eBay? Hatte auch überlegt



[the_patchelor]

waren beide von ebay, je 20€ 1x X2 4200 und 1x 3400



[Der Namenlose]

Meinte das mit 939 CPU - das andere hab ich nicht mitbekommen. Aber habe auch schon eins, gleicher Preis, nur schlechtere CPU - mit dem X2 4200+ defintiiv ein guter Deal.



[Ben Psyko]

Für 20€ leg ich mir das auch ins Regal



[the_patchelor]

gab noch eine "böse" AWE32 CT3990 für 25€ dazu, da überlege ich einen "echten" opl3 draufzupacken... viel SMD Gefummel



[Tzk]

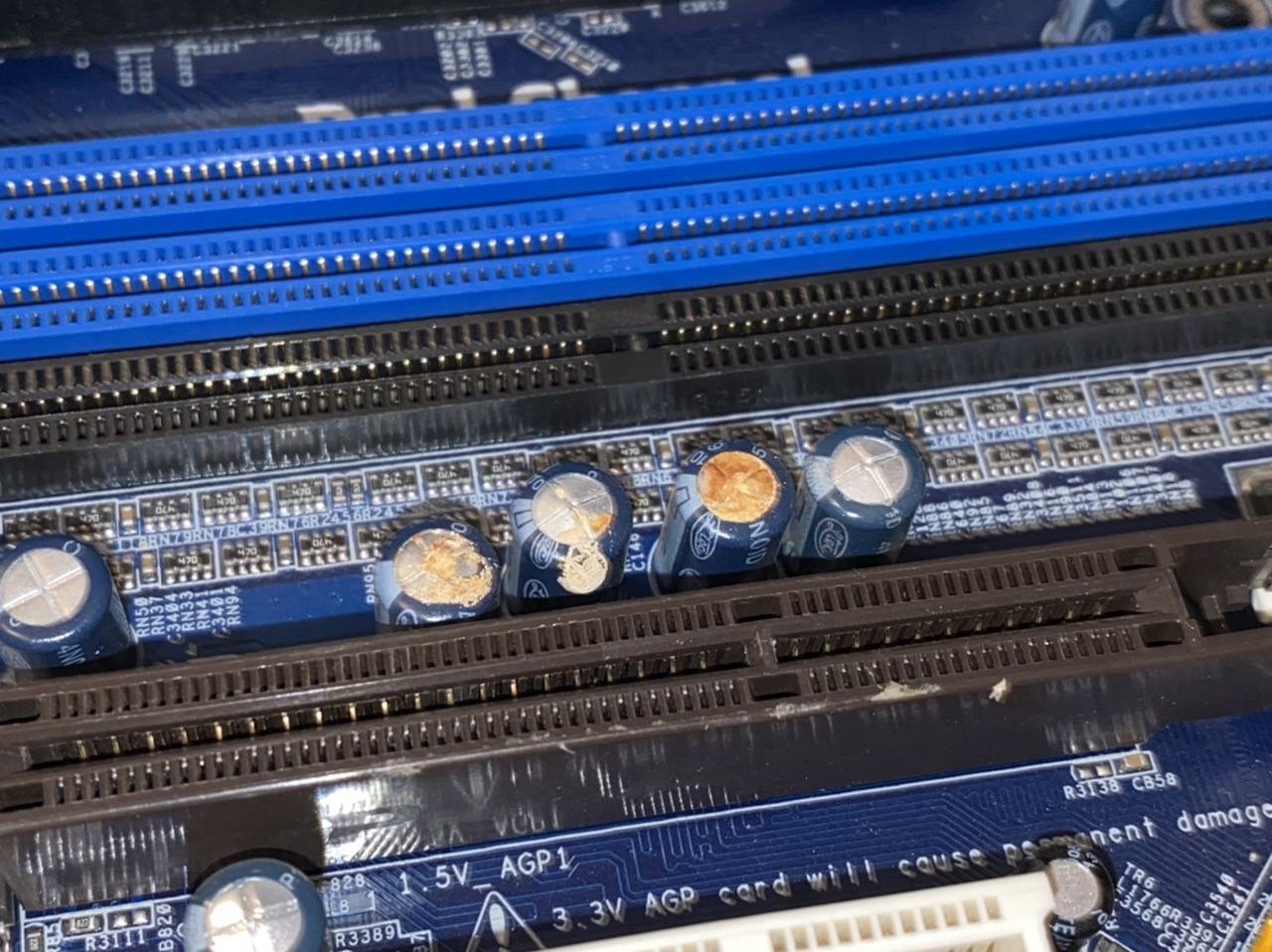

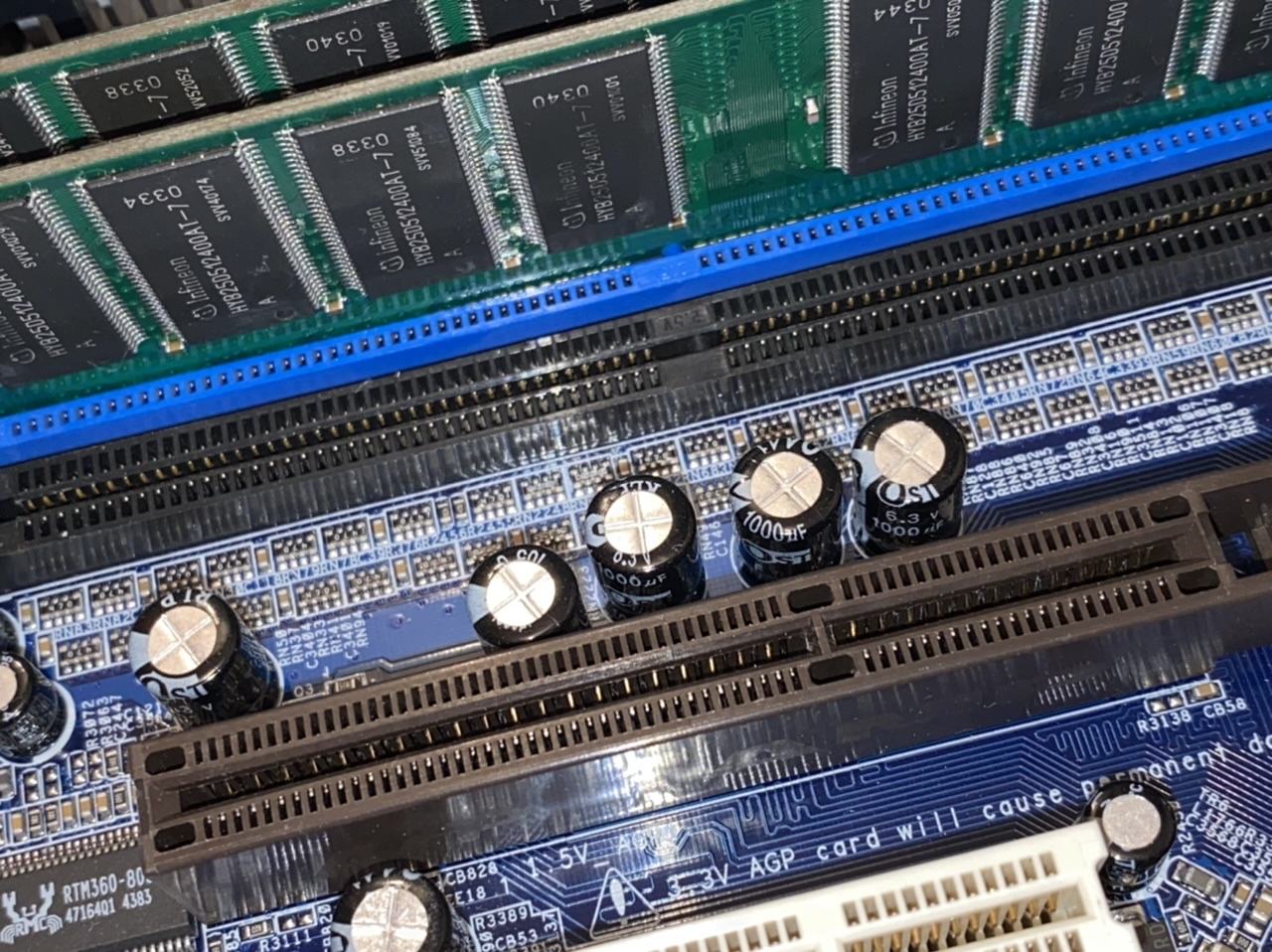

2 Boards, unterschiedliche Bestückung

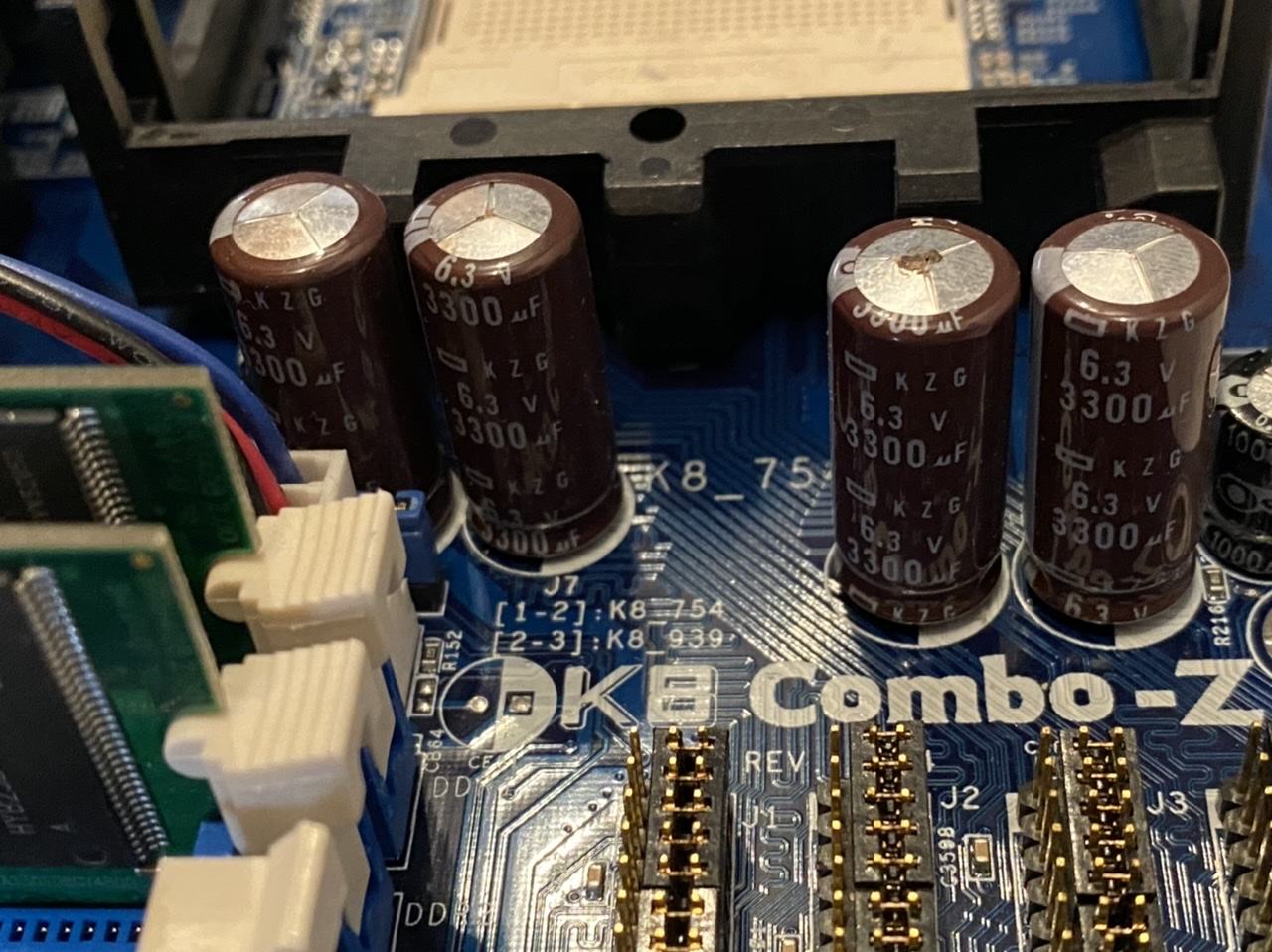

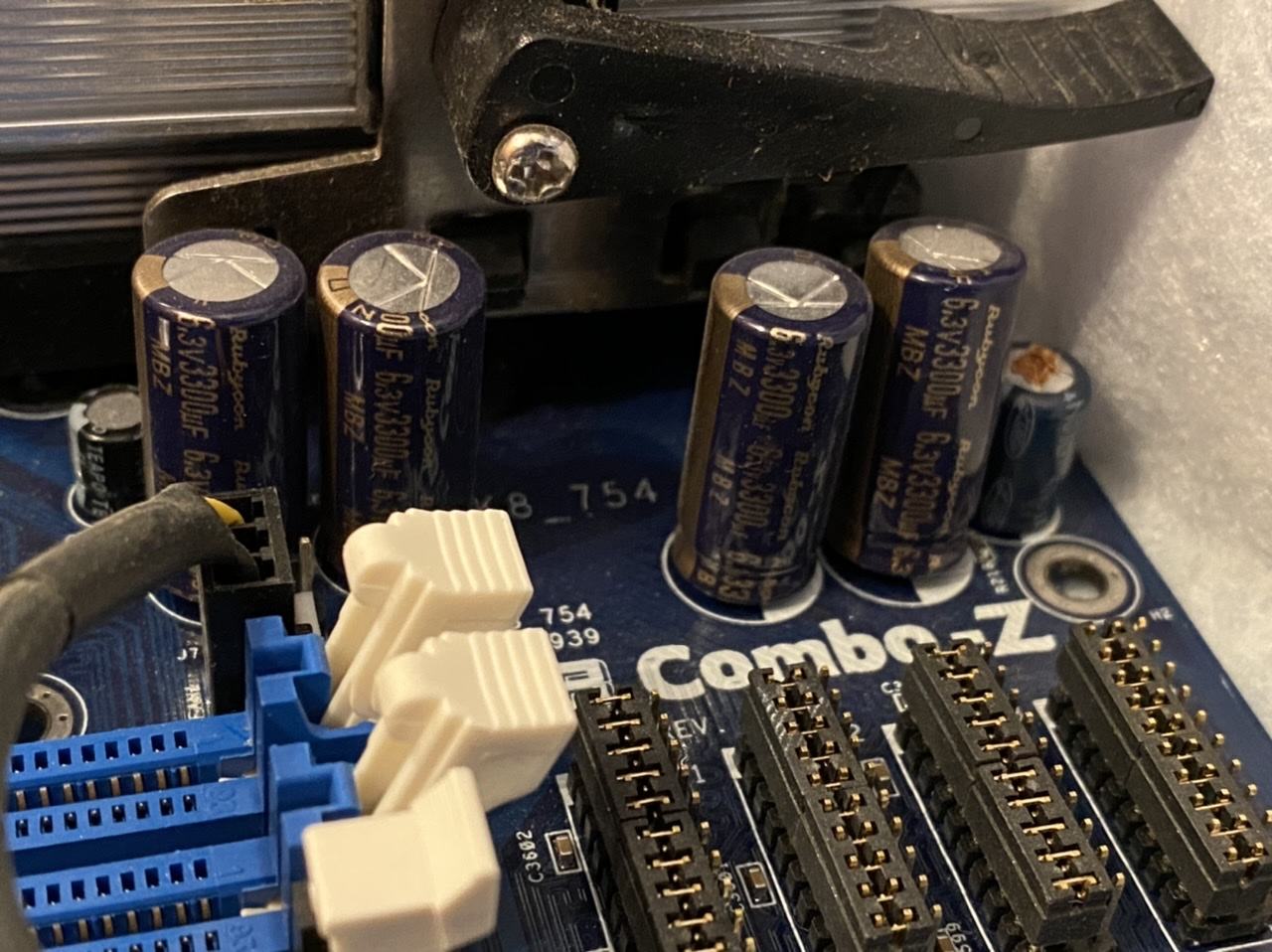

Naja, KZG und MBZ sind jetzt nicht so ungewöhnlich an der Stelle. Und das beide breit sind auch nicht... Zweimal full Poly Mod?

Die OST RLP auf dem dritten Bild sollten auch nichts besonderes sein... Hier mal das was ich als Ersatz nehmen würde. Bei den 4V PLG als Ersatz der MBZ/KZG muss man natürlich aufpassen, das dort keine 5V anliegen. Für Vcore sind die dagegen perfekt.

OST RLP 6.3V 1000uF 8x12mm 13mOhm 555mA RM3.5
Kemet A755 6.3V 1000uF: 8x12mm 13mOhm 4500mA RM3.5
Nichicon PLG 6.3V 1200uF: 8x12mm 9mOhm 6100mA RM3.5

Rubycon MBZ 6.3V 3300uF 10x23mm 12mOhm 2800mA RM5
United Chemicon KZG 6.3V 3300uF 10x25mm 12mOhm 2800mA RM5
Nichicon PLG 4V 2700uF 10x13mm 8mOhm 6900mA RM5



[bschicht86]

Irgendwo hatte ich das Board schon abgelichtet gehabt und WMDK hatte auch schon die Caps raussortiert gehabt.



[Tzk]

Ich habe bereits die Suche bemüht, konnte aber nichts finden. Gibts hier bereits eine Cap Liste für diese beiden Boards? Gerade beim MSI bin ich mir sicher, aber anscheinend zu doof zum suchen.

DFI UT NF3 250gb (Sockel 754)
MSI K7N2 Delta2



[bschicht86]

[Sammelthread] - NostalgieDeLuxx Bastelthread

Das hier: Hätte ich auch beide "am Lager".

www.hardwareluxx.de



[digitalbath]

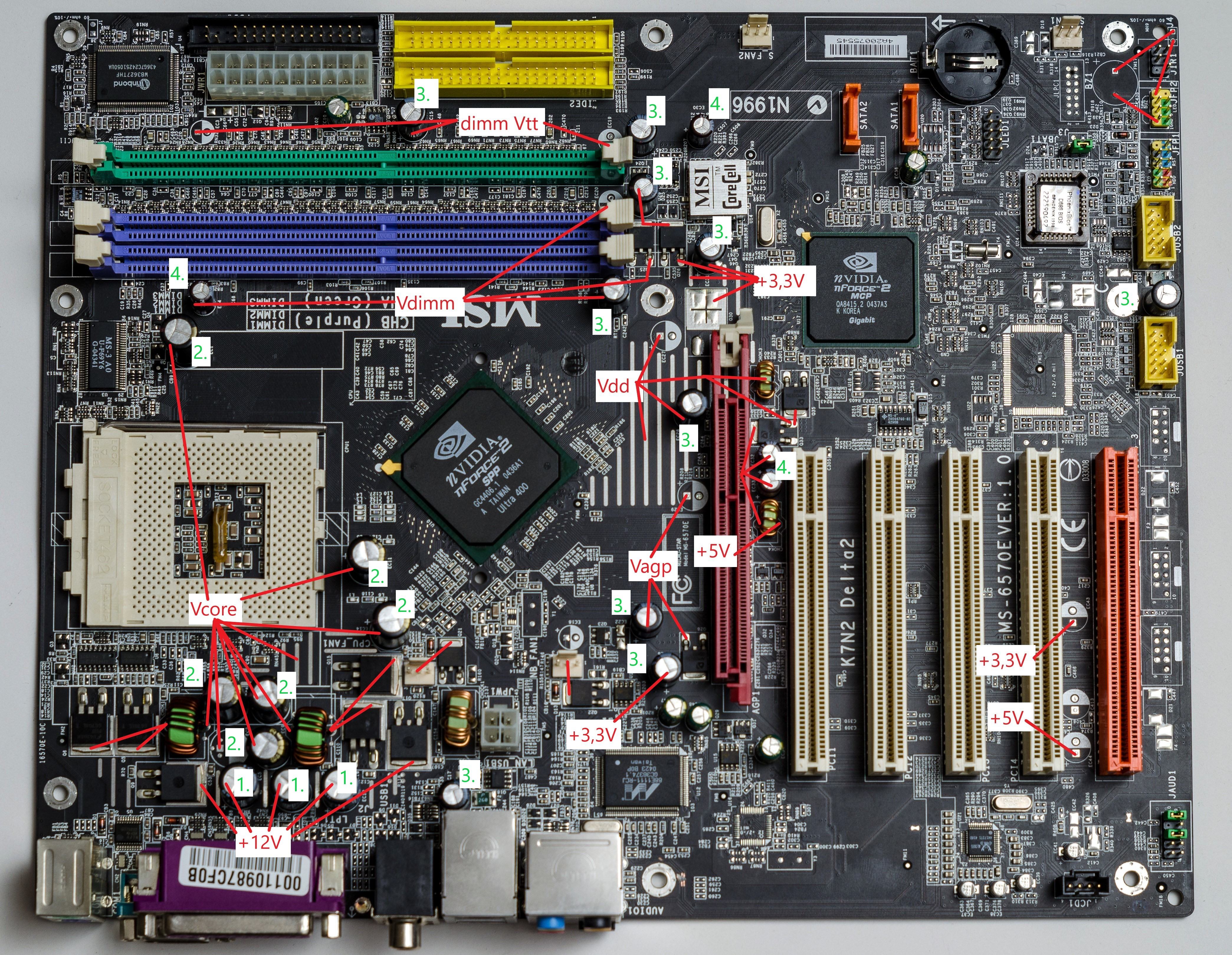

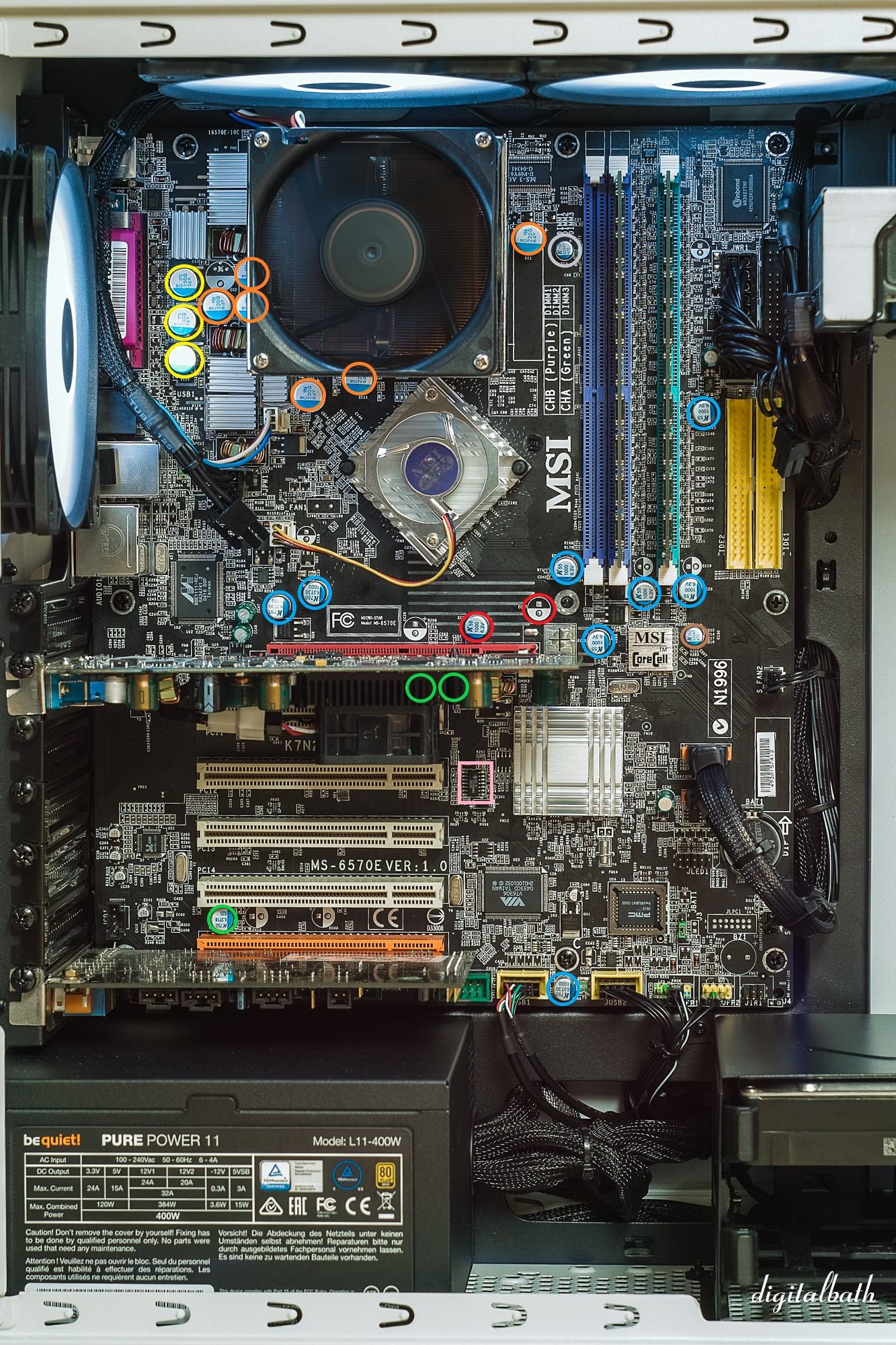

MSI K7N2 Delta2

Ich bin mir nicht sicher, aber ich glaube das hier habe ich auf eigene Faust gemacht. Das sind jedenfalls die Daten, die ich gesammelt habe.

​

default caps​	​	​	​	​	​	​	​	​	​	​	​
brand​	series​	position​	capacity​	voltage​	size​	RM​	Impedance (mΩMAX/20°C, 100kHz)​	ripple current (mArms/105c, 100kHz)​	temp​	link​	quantity​
Rubycon​	MBZ​	CPU VRM​	1500µF​	16V​	Ø10x21mm​	5mm​	11​	2770​	105°​	​	3x​
Rubycon​	MBZ​	CPU VRM​	2200µF​	6,3V​	Ø10x21mm​	5mm​	11​	2770​	105°​	​	6x​
Panasonic​	FJZ​	Vagp, Vdd, Vdimm​	1000µF​	6,3V​	Ø8x15mm​	3,5mm​	32​	1240​	105°​	​	10x​
Nippon Chemi-Con​	KZE​	???​	100µF​	25V​	Ø6x12mm​	2,5mm​	130​	405​	105°​	​	5x​
Nippon Chemi-Con​	KMG​	5VSB, +5V; VTT?​	470µF​	10V​	Ø6x12mm​	2,5mm​	???​	250​	105°​	​	4x​
​	​	​	​	​	​	​	​	​	​	​	​
replaceable caps​	​	​	​	​	​	​	​	​	​	​	​
brand​	series​	position​	capacity​	voltage​	size​	RM​	Impedance (mΩMAX/20°C, 100kHz)​	Ripple (mArms/105c, 100kHz)​	temp​	link​	quantity​
United Chemi-Con​	PSG​	CPU VRM​	1500µF​	16V​	Ø10x16mm​	5mm​	8​	7700​	105°​	link​	3x​
United Chemi-Con​	PSC​	CPU VRM​	2200µF​	6,3V​	Ø10x12mm​	5mm​	10​	5560​	105°​	link​	6x​
KEMET​	A750​	CPU VRM​	1500µF​	16V​	Ø10x14mm​	5mm​	10​	6100​	105°​	link​	3x​
KEMET​	A750​	CPU VRM​	2200µF​	4V​	Ø10x12,5mm​	5mm​	7​	6100​	105°​	link​	6x​
KEMET​	A750​	???​	1000µF​	6,3V​	Ø8x8mm​	3,5mm​	15​	4100​	105°​	link​	10x​
KEMET​	A755​	???​	1000µF​	6,3V​	Ø8x12mm​	3,5mm​	13​	4500​	105°​	link​	10x​
KEMET​	A750​	???​	470µF​	6,3V​	Ø6,3x8mm​	2,5mm​	18​	3100​	105°​	link​	4x​

​



[Tzk]

Jop, das hatte ich via Forensuche nicht gefunden... Die United Chemicon PSC 6,3 2200 scheinen abgekündigt zu sein. Dort könnte man ersatzweise Kemet A750 4V 2200uF oder die Nichicon PLG 4V 2700uF verwenden.



[digitalbath]

Die United Chemicon PSC 6,3 2200 scheinen abgekündigt zu sein. Dort könnte man ersatzweise Kemet A750 4V 2200uF oder die Nichicon PLG 4V 2700uF verwenden.

gut zu wissen. Die brauche ich noch für zwei andere boards. Da muss ich dann den Ersatz dafür bestellen. Danke!



[Tzk]

Alternativ hatte @TAGG auch FPCAPs von Nichicon vorgeschlagen, weil die nur 7mOhm haben, aber leider auch nur 1500uF. Die Kemet A750 dagegen scheinen eine preislich bessere Alternative zu den PLG zu sein, auch wenn 500uF fehlen.



[malmöö]

Für die Mitglieder mit etwas Humor 🤣🤣
Ich finde, das wäre einen Eintrag im HWbot wert..



Ich will das System fürs testen einiger Karten nehmen und habe noch auf der Agenda das ein oder andere GPU BIOS zu flashen.

Also wird das noch zum XP System umgerüstet und nicht so belassen 😅



[B$TIStalin]

Da hier ja die Lötkolbenmeister unterwegs sind hatte ich eine Frage:
Könnte mir jemand auf einen Raspberry Pi Zero einen SMD Widerstand neuaufloten der beim Vorbesitzer abgerissen wurde?



[TAGG]

Alternativ hatte @TAGG auch FPCAPs von Nichicon vorgeschlagen, weil die nur 7mOhm haben, aber leider auch nur 1500uF. Die Kemet A750 dagegen scheinen eine preislich bessere Alternative zu den PLG zu sein, auch wenn 500uF fehlen.

Die FP series 1500uF sind meine universal caps für so ziemlich alles was 10mm Duchmesser (5mm LS) hat (eingangsfilter ausgenommen):

https://www.mouser.de/ProductDetail/Nichicon/RNU0J152MDN1?qs=eL6fcoQH66PbwkJHfPsvOg%3D%3D

Meine 8mm 3,5mm LS "universal" caps sind die hier(8mOhm statt 7mOhm weil 7mOhm höher sind und manchmal nicht passen, kein Problem für Ersatz von Elkos, sondern eher bei ersatz von 560uF 1st gen Polys):

https://www.mouser.de/ProductDetail/Nichicon/RL80J821MDN1KX?qs=sGAEpiMZZMvwFf0viD3Y3X8QlSDS%252BPhponw4Ku%2FLzU0%3D

Hier kann mann auch die KEMET A750 oder 755 nehmen, macht in 90% der Fälle keien Unterschied, aber wenns ums letzte mV ripple geht sind die nichicon besser und noch immer relativ günstig...

Meine go to Input-filter caps:
10mm Durchmesser (5mm LS): https://www.mouser.de/ProductDetail/KEMET/A750MV158M1CAAE010?qs=vmHwEFxEFR9W0rvjvmT/BA==
8mm Duchmesser (3,5mm LS): https://www.mouser.de/ProductDetail/KEMET/A755MS567M1CAAE013?qs=M6jHmRuQorX6J/x0zsYkrA==


Probleme hatte ich bis jetzt noch nie mit den 1500ern, selbst bei 2200/3300uF low esr elkos ist ripple besser gewesen mit den Polys, allerdings muss ich hier sagen dass 2200er und 3300er meist auf 2+ Phasen VRMs sitzen, in der singlephase Zeit warens meist eher 1000-1500uF, die hab ich bis jetzt aber auch mit den 1500ern einwandfrei ersetzt (bispiel K7M input filter, TUSL2-C input+ output). Muss aber dazusagen dass mich nur OC relvante teile des mainboards interresieren, sprich Audiocontroller, Netzwerk etc. sind mir komplett egal, wenn es da bei recaps zu problemen kommt merke ich dass nicht, manche meiner Boards haben diese chips sogar einfach entfernt...



[CryptonNite]

Hab hier gerade nen altes Enermax auf dem Tisch.
Hat JPCE-TUR und TUL Elkos drauf. Die sind 20 Jahre alt und funktionieren. Die Truppe soll gar nicht mal schlecht gewesen sein, gibts aber wohl nicht mehr. Aber darum gehts nicht. Die werden später aus Sicherheitsgründen getauscht, weil Netzspannung und so. Was ich eher interessant finde ist, daß die drei Optokoppler (817B, <20 Pfennige bei reichelt) Altersschwäche zeigen. Das heißt, das Schaltverhalten bzw. die Übertragungscharakteristik ist nicht so, wie sie sein sollte. Vermutlich sind die Leuchtdioden durch. Ich werde sie einfach austauschen.



[bschicht86]

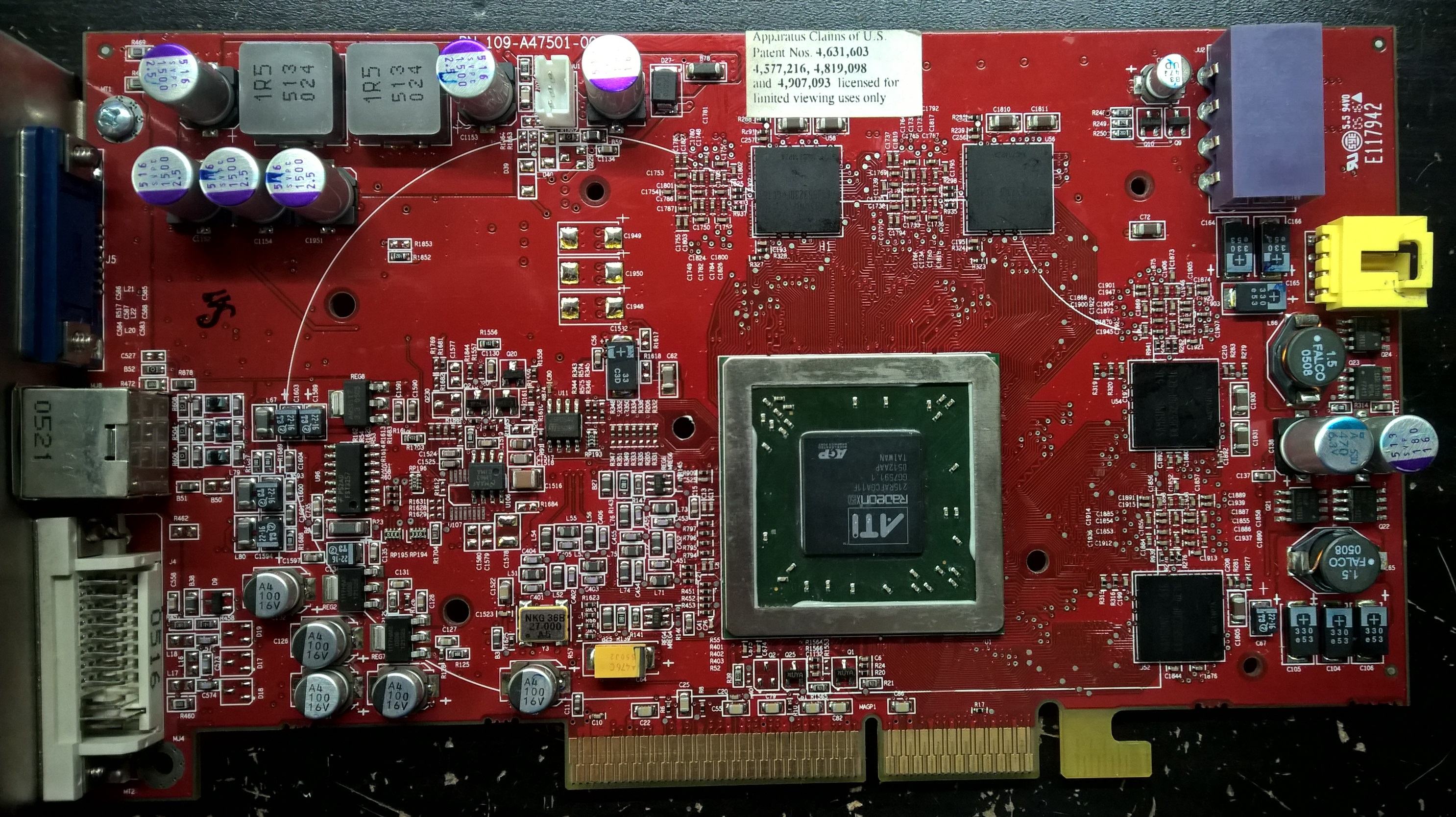

Wieder eine neue X850XT PE unter den Lebenden:



Hab mir die bei ebay als defekt geholt. Es kam permanent nur noch diese Meldung, der Stromstecker wäre nicht eingesteckt. Nebeninfo: Die 12V-Leitung "detektiert", ob eingesteckt oder nicht. Am Ende war es ein defekter Transistor, der für den Lüfter zuständig ist.



[malmöö]

Schön gemacht! Wie hast du den "rausgemessen"?



[bschicht86]

Reverse Engineering.

Da ich funktionierende Karten da habe, habe ich erstmal probiert, woher das "Kabel nicht eingesteckt"-Signal herkommt. Wenn ich nur 12V einstöpsel, lief sie, sind es nur die 5 V, dann gibts die Meldung. Dann halt versucht herauszufinden, wohin die 12V gehen, nämlich zu den beiden SMD-Spulen (B78, 79) neben dem Lüfteranschluss. Dort habe ich beidseitig der Diode (D27) einen relativen Kurzen gemessen. Da der aber trotz Entfernen der Diode blieb und die andere Seite zum Lüfter ging, hieß es halt weitersuchen.

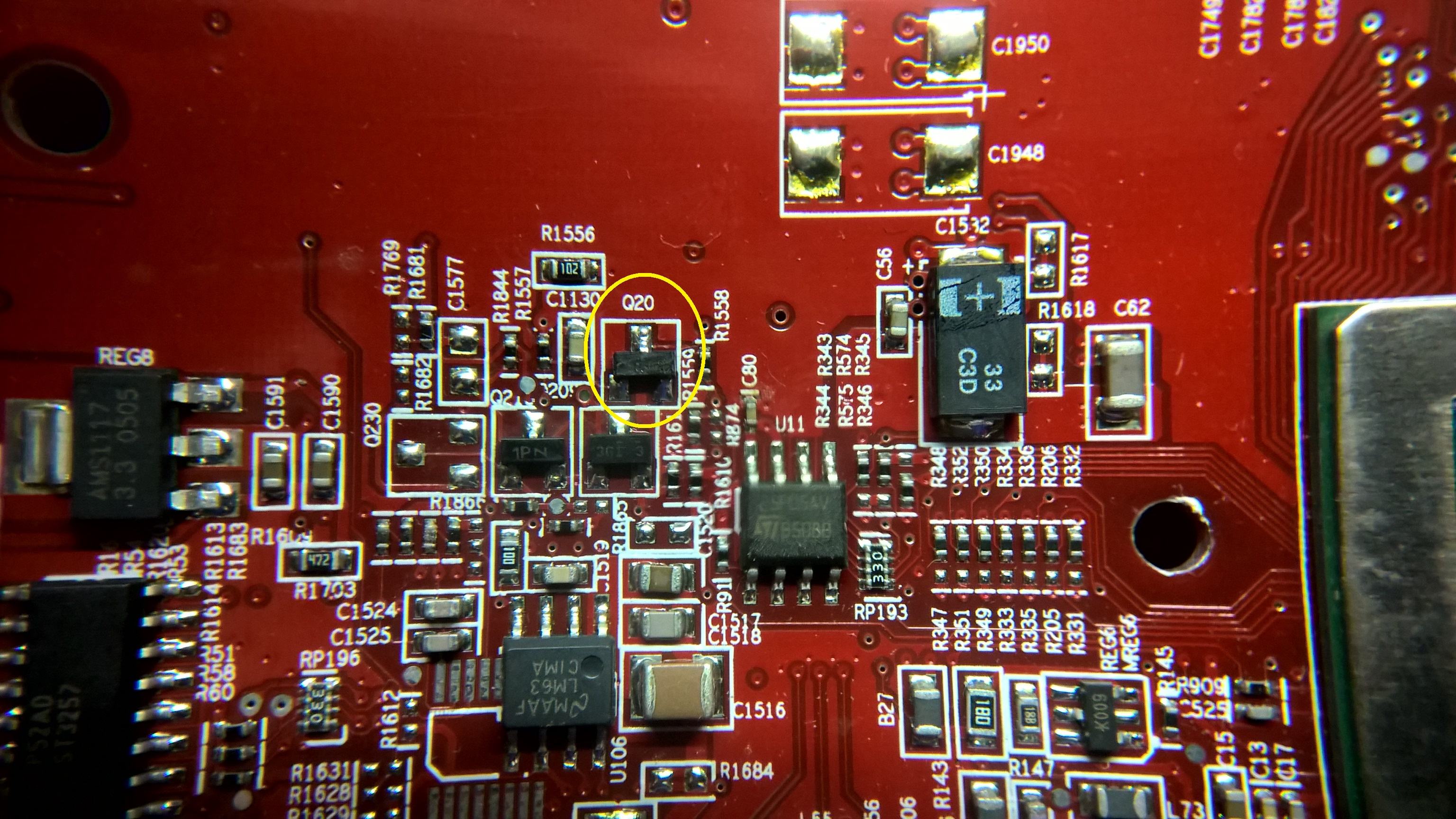

Irgendwann bin ich auf den Transistor Q20 gestoßen, der direkte Verbindung zum Lüfter hat und einen Kurzen zwischen C und E hatte.

Im Grunde eigentlich nur solange alle SMD-Bauteile durchklingeln, bis es am Messgerät wirklich klingelt.



[Stangelator]

@stunned_guy wolltest du jetzt ram trays?



[stunned_guy]

Ja, gerne Menge nach oben hin offen...



[Stangelator]

@stunned_guy ich schau Mal was so möglich ist

Beitrag automatisch zusammengeführt: 12.02.2022

Erster Schwung kam jetzt die Woche. 2 werde ich fertig machen.



[Neo52]

@stunned_guy wolltest du jetzt ram trays?

me too ️🙋‍♂️



[Nugget777]

me too ️🙋‍♂️

Denk mal er wird sich eine Liste gemacht haben soviele wie sich gemeldet haben



[Stangelator]

Ja hab mir eine Liste gemacht. Die wird Stück für Stück abgearbeitet. Konnte ja nicht ahnen das hier solcher horter unterwegs sind



[Neo52]

mit Dir steht und fällt quasi der Thread hier, im Moment

Wenn wir dann noch einen Lieferanten für Regale und Vitrinen finden könnte der Dir aber den Rang ablaufen
