@stunned_guy Ja, meine 5900XT von GW sieht leider ähnlich aus. Müsste man fast mal mit nem Lackstift ran... Ansonsten find ich die aber irgendwie schick und ihrer Zeit voraus.

Die 7800GT läuft auf dem frischen Install jetzt ganz normal. Auf meinem ASRock Board hätte mich das nicht gewundert, wenns da Treibersalat gibt, da waren über die Jahre mindestens 200 verschiedene Retro-Grakas drauf. Aber das XP von dem S754 Board mit den 6600GTs ist erst ein paar Wochen alt. Naja... Immerhin nichts kaputtrepariert, ist ja auch irgendwo ein Erfolg. ^^

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
@Tzk

Hast du die Karten, die keine offensichtliche Beschädigung haben, als zweite Karte eingebaut?
Ich poste mal hier im Bastelthread weiter, denn ich habe mir die Karten nochmal vorgeknöpft. Meine Inspektion der Karten muss ich korrigieren... Erneute Bestandsaufnahme, diesmal mit mehr Licht und vor allem Ruhe:

8800GT:
2 Caps am Slot abgerissen
5 Caps am Vram abgerissen

GTS 250
1 Cap am Slot abgerissen

X1900XT
4 Caps am Slot abgerissen

X1600 & Radeon "irgendwas"
uninteressant, werden beides Spender

So weit so gut (oder schlecht?). Ich habe mir dann die Spender gegriffen und Cap für Cap ergänzt. Auf der X1900 waren leider die Pads mit abgerissen, weshalb ich dort mit etwas Draht direkt auf die Kontaktflächen vom Slot gehen musste. Generell brauche ich definitiv noch mehr Übung beim SMD löten, weshalb es teils sehr abenteuerlich ausschaut.

Außerdem habe ich diesmal mit zusätzlichen Adaptern für den Bildschirm getestet:
Karte DVI-I -> VGA -> HDMI
Karte VGA -> HDMI
Karte DVI-I -> HDMI

Interessanterweise gab es an keiner Karte mit DVI-I -> HDMI (passiver Adapter) ein Bild. Mit dem Umweg über VGA und anschließender Wandlung auf HDMI dagegen gab es das Problem nicht.

Ergebnis:
8800GT -> POST und BILD! :)
GTS 250 -> POST und BILD! :d
X1900XT -> POST und BILD! :bigok:

F* yeah! :banana: Sehr geil und die Nummer macht definitiv süchtig. Kann @Masterchief79 an der Stelle echt nur beipflichten. Die Karten wurden im Anschluss erstmal gewaschen und trocknen jetzt. Danach werde ich die wieder zusammenbauen, hoffen das sie noch laufen (höhö) und dann mal schauen welche der Karten auch wirklich vollständig (u.a. 3D Last) läuft.

Zuletzt bearbeitet:
Interessanterweise gab es an keiner Karte mit DVI-I -> HDMI (passiver Adapter) ein Bild
Wenn HDMI Daten da nicht drauf liegen, geht das auch nicht. Du kannst nicht mit passivem Adapter von niedrigem auf hohen Standard gehen.

Gehst du via VGA sind alle zusätzlichen digitalen Signale tot und das Signal verhält sich wie VGA Signal auf HDMI Anschluss.

HDMI auf DVI-I geht, anders herum nicht, so auch meine Erfahrung ...
ich hatte den Spass auch schon mal mit HDMI und DP, monitor hatte nur DVI und DP, Grafikkarte kein DP aber HDMI, Im Endeffekt bin ich bei dem DVI an DVI geblieben ...

DP und HDMI können beide DVI-D emulieren, deshalb klappt das in eine Richtung. DVI-D -> DP habe ich noch nie am laufen gehabt, DVI-D -> HDMI habe ich (so meine ich mich zumindest zu erinnern) in ein paar wenigen Konstellationen schon am Laufen gehabt. Allgemeingültig ist das aber nicht.

DVI-I -> VGA geht, weil an älteren Karten die analogen Pins beschaltet sind (DVI-A). Von dort via aktivem Wandler auf HDMI klappt wirklich gut.

Also liegt es daran, dass die Hersteller da viele Sachen nicht beschaltet haben, theoretisch ginge das, hat man aber selten bei DVI-D gemacht , schade,

Was davon jetzt? DVI-I -> VGA geht bei Nvidia seit der GTX 1000 Serie nicht mehr, weil die analogen Pins nicht mehr existieren. Bis dahin geht das noch.

Bei DVI-D -> HDMI weiß ich ehrlich gesagt nicht warum es geht (oder halt nicht). Vielleicht liegt das an meiner Kombination aus Monitor und jeweiliger GPU? Eventuell sind manche ja toleranter was die Signale angeht.

ich glaube, es liegt immer an der Karte, der Monitor spielt da nicht so groß die Rolle.

  • Danke
Reaktionen: Tzk
Hat hier jemand ein Intel 915G Mainboard und kann mir helfen?

Benötige die Info, was für ein BIOS-Chip verbaut ist. SST 49…?
Soll später ein BIOS später drauf, dass im Download 512 KB drauf ist. In meinem Fall für ein Epox-Board (EP-5EGA+).

Intel D915GUX -> SST 49LF004B / 33-4C-NH / 0509059-C

Passt das ?

Kleiner Hinweis dazu von @TAGG, ursprünglich gepostet im HWBot Discord:

TAGG schrieb:

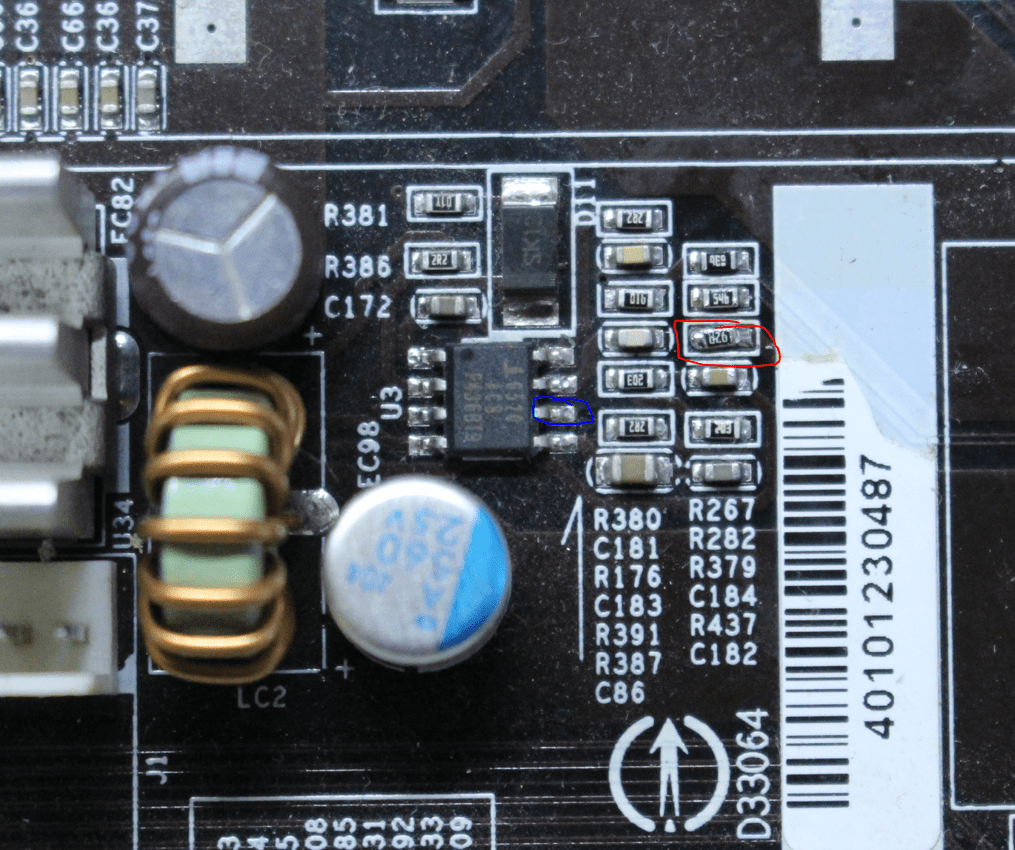

A quick safety notice from my side for all dfi nf4 owners, after finding 2 boards with the exact same issue: there is a feedback resistor on the chipset VRM that likes going bad (red), possible symptoms are random shutdowns, no vcore and dead chipset in that order the worse it gets, check FB pin (blue) should measure ~480Ohms to GND if it's over 500 consider replacing that resistor with a 900Ohm one or closest value you have.


Das ist beinahe völlig egal. Wichtig ist nur, dass die Größe passt, in deinem Fall als Beispiel SST 49FL004 oder so ähnlich. Die 004 oder manchmal auch 040 steht für die Größe von 4MBit oder 512KB. Größer geht auch, man muss vorher aber nur die BIOS-Daten ans Ende stellen.
Intel D915GUX -> SST 49LF004B / 33-4C-NH / 0509059-C

Passt das ?

Vielen Dank euch beiden. :)

Ich werd mein Glück mit einem SST 49LF040 probieren.

F* yeah! :banana: Sehr geil und die Nummer macht definitiv süchtig. Kann @Masterchief79 an der Stelle echt nur beipflichten. Die Karten wurden im Anschluss erstmal gewaschen und trocknen jetzt. Danach werde ich die wieder zusammenbauen, hoffen das sie noch laufen (höhö) und dann mal schauen welche der Karten auch wirklich vollständig (u.a. 3D Last) läuft.
Hehe :d Sehr schön, freut mich. Wenn die einen fehlerfreien Post-Screen geben, stehen die Chancen für 3D gut. Respekt falls die 1900XT direkt im x16 Modus laufen sollte, diese Kerko-Reparaturen am Slot sind nicht einfach und glücken meistens nicht im ersten Versuch.
Die nächste Schwierigkeitsstufe wäre jetzt, den Draht direkt auf die Leiterbahnen zu löten, sodass du nicht an die Pins musst :)

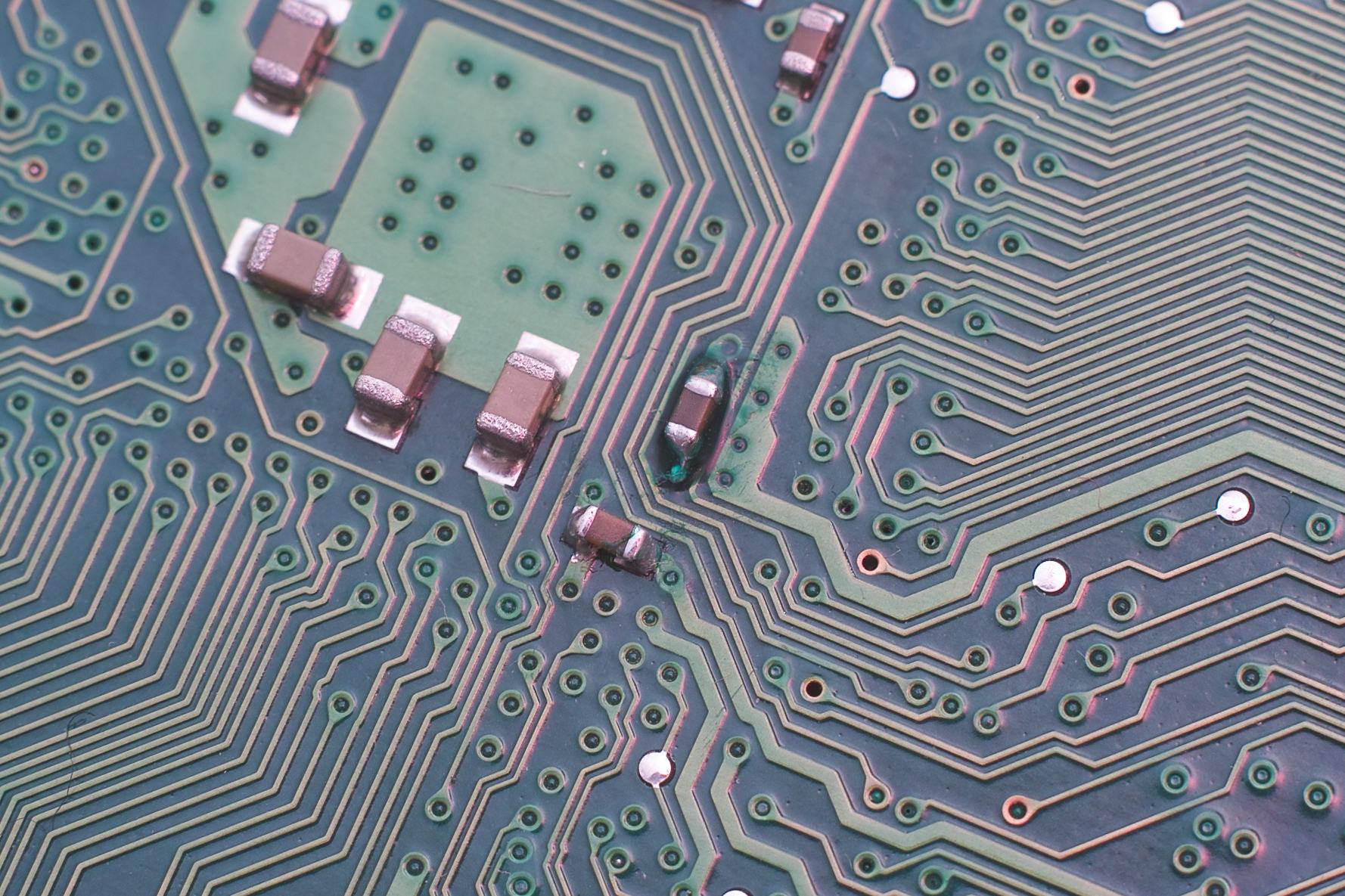

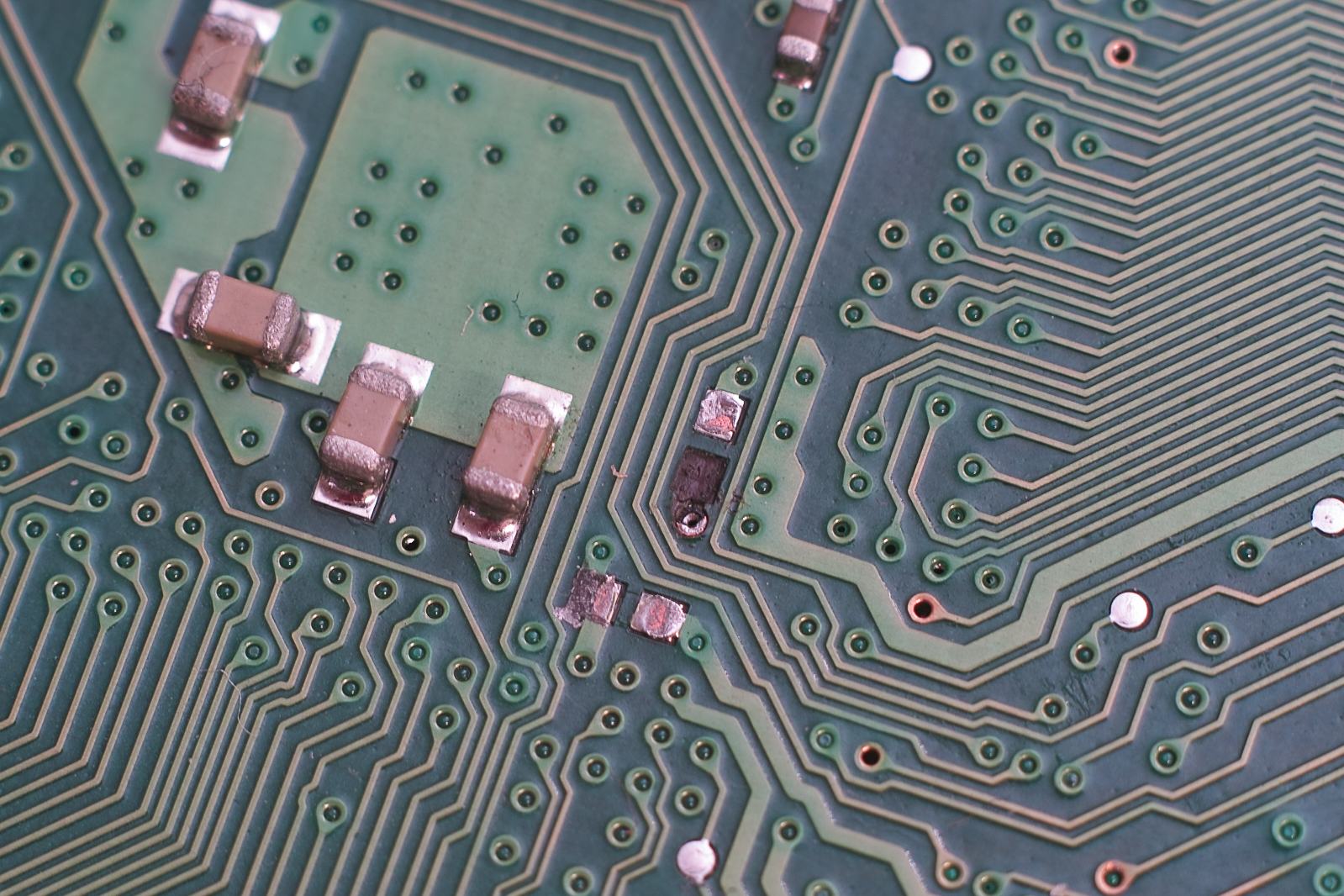

Hier mal die X1900XT. So sieht das aus, wenn jemand der (noch) nicht so geübt im SMD löten ist das macht... 🙈 Natürlich klassisch mit Lötstation, meine Heissluftstation ist noch unbenutzt eingelagert.

Zur Erklärung:
An C36, C34, C28 ist das obere Pad abgerissen, weshalb ich eine Lötbrücke auf die kreisförmige Testfläche gebastelt habe. War an der Stelle das leichteste. Bei C32 und C30 sind beide Pads weg, dort musste ich folglich oben eine Lötbrücke bauen und unten zum Slot irgendwie die Verbindung wiederherstellen. Also ein Stück Litze zerlegt und einen Draht rausgezogen. Masterchief hatte ja erwähnt, dass man den Draht theoretisch auch direkt auf die Leiterbahn setzen kann, allerdings bin ich wohl zu grobmotorisch dafür bzw. zu dämlich die Leiterbahn freizukratzen und den Draht dort aufzulöten. Deshalb habe ich die künstlerische Freiheit genutzt und den Draht am Goldkontakt aufgelötet.

Natürlich bin ich dabei abgerutscht und habe eine Lötkugel auf die benachbarten Kontakte verteilt. Deshalb sind nun insgesamt 4 Kontakte verzinnt... :rolleyes: Sieht hässlich aus, tut der Funktion aber keinen Abbruch.


Das wird noch. Bei mir sah es anfangs genauso aus. Eine aufsetzbare Lupe ist dabei sehr hilfreich.

Die Litze schaut relativ dick aus. Welche oder woher ist die denn? Ich nehm immer Einzeladern aus Floppykabeln oder 40er IDE-Kabel, die sind so dünn wie die Leiterbahn.

Was das Freikratzen angeht, habe ich schon Sandpapier von jemanden von uns gesehen oder ich nehme halt eine (stumpfe) Teppichmesserklinge mit intakter Spitze.

Der Draht stammt aus einem zufällig herumliegenden Lüfterkabel. Freikratzen mache ich mit einem Skalpell, das geht ganz gut und ist nicht so unhandlich wie ein Teppichmesser. Eine gute Lupe fehlt mir noch, glücklicherweise habe ich gute Augen. Es gibt ja diese Schreibtichleuchten mit Ringlicht und Lupe, eventuell besorge ich mir sowas mal. Licht ist bei mir ebenfalls ein Problem.

Ansonsten bin ich vorerst zufrieden, auch wenn das Ergebnis nicht wirklich hübsch geworden ist. Wird mit mehr Erfahrung hoffentlich besser.

Davon abgesehen sieht es mit DSLM und Makroobjektiv fotografiert immer schlimmer aus als in echt... :d

@Tzk das ging wohl jedem schon genau so. Man kann die Kontakte aber auch mit kapton abkleben. Überall da wo keine Leiterbahn mehr da ist, mach ich das so. Hab aber genau so wie du auch schon mehrere Goldfinger durch Missgeschick verzinnt :d

  • Danke
Reaktionen: Tzk
Ich finde das sieht richtig gut aus! Alle Kerkos schön gerade und du hast sie sogar alle auf dieselbe Höhe gemacht. :d Großes Kino wenn du dir jetzt noch das Verzinnen des Slots sparst. :d (passiert mir auch immer noch gelegentlich, lässt sich bei kleinen Tropfen aber gut mit ner Rasierklinge abschaben).
Ich hab mir auf Amazon für 15€ so ne billige Lupenlampe geholt... Die macht bis heute ihren Job. Leiterbahnen freikratzen mache ich einfach mit ner Pinzette, der Schutzlack bzw. die Traces halten mehr aus als man denkt.

Edit: Als Litze bietet sich 0,1mm Kupferlackdraht an, oder man kann auch einfach einzelne Litzen aus Entlötlitze nehmen, die gehen auch super.

Zuletzt bearbeitet:
Hier mal die X1900XT. So sieht das aus, wenn jemand der (noch) nicht so geübt im SMD löten ist das macht... 🙈 Natürlich klassisch mit Lötstation, meine Heissluftstation ist noch unbenutzt eingelagert.
Das Ergebnis ist doch okay. Mit der Lupe / Macro sieht alles viel schlimmer aus. Ich glaube, ich hätte versucht die senkrechten Leiterbahnen zu benutzen. Anhand des Bildes kann ich aber nicht einschätzen, wie klein die sind. Danach solder Mask und fertig. Ich löte recht viel mit Flux, das hilf mir brauchbare Lötstellen zu bekommen. :)


Aktuell habe ich den Fall hier, dass bei einem board zwei Kerkos auf der Rückseite abgerissen waren. Einer davon mit Pad. Zum Glück war noch etwas da, wo ich anlöten konnte. Damit der SMD Kondensator etwas Sicherheit bekommt (und nicht wieder abreißt), habe ich unterstützend solder Mask rundherum aufgestrichen. Ich habe versucht sauber zu arbeiten. Die Sauerei habe ich erst auf dem Foto gesehen. 🙈:fresse:


Bei mir ging es auch weiter mit den Karten. Das PCIe Testsystem durfte arbeiten bzw. auch nicht:

- die 8800GT wirft bereits auf dem Desktop Bildfehler (Vram), sobald ein Treiber installiert ist.
- die GTS 250 - das ist ja eigentlich nur eine 9800GTX+ - läuft dagegen einwandfrei.
- die X1900XT geht auch. mag nach dem waschen kein Bild mehr geben - hier wasche ich morgen nochmal, eventuell sind Rückstände unter einem Ram oder dem Chip hägen geblieben.

EDIT:

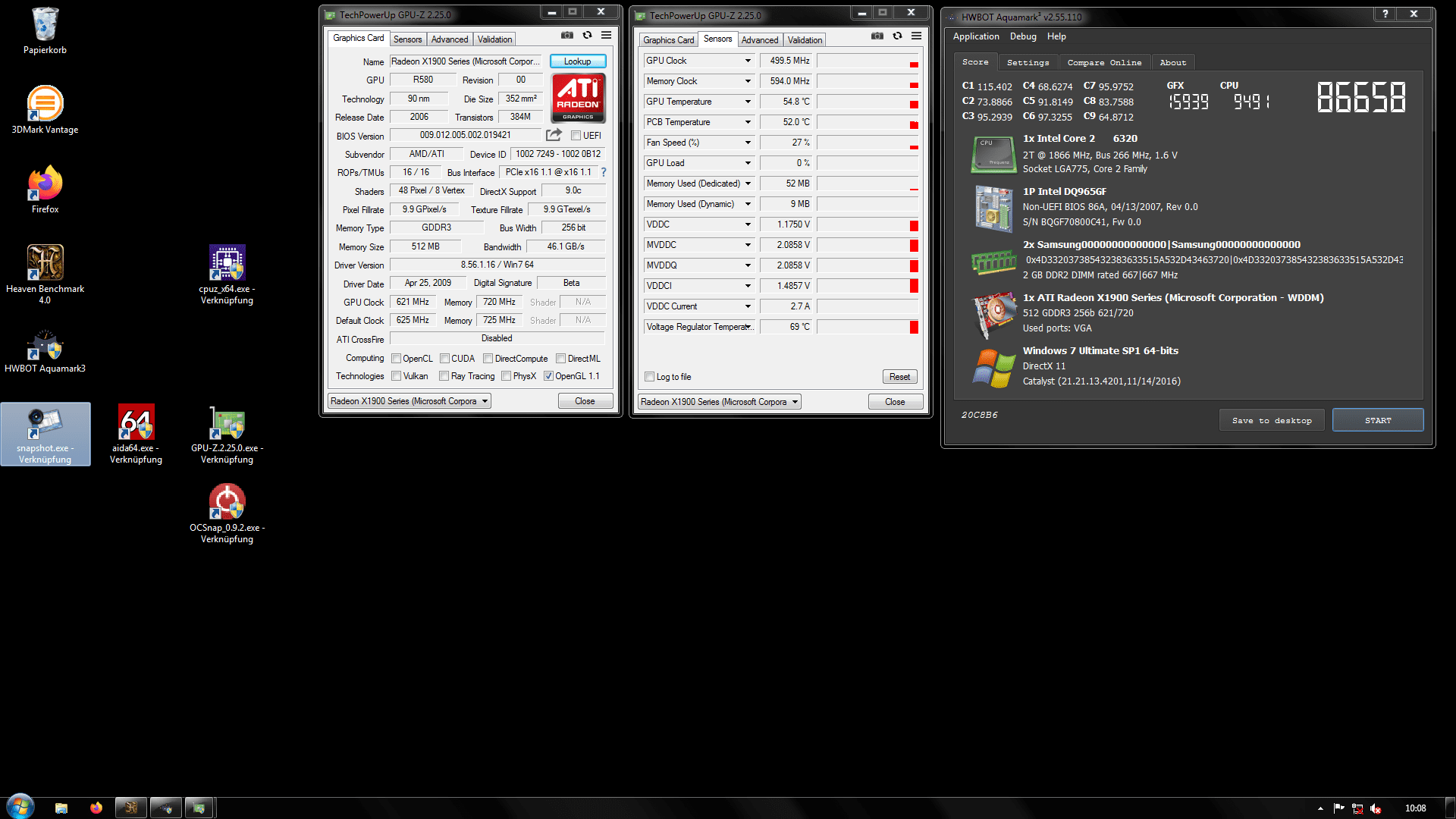

Geht doch, auch direkt PCIe 1.1 x16. :bigok:




wie klein die sind.
sehr klein. Definitiv machbar, aber aktuell nicht für mich. SMD bekomme ich schon hin, aber es ist definitv Luft nach oben, damit es später (mindestens) so wie bei dir ausschaut.

Zuletzt bearbeitet:

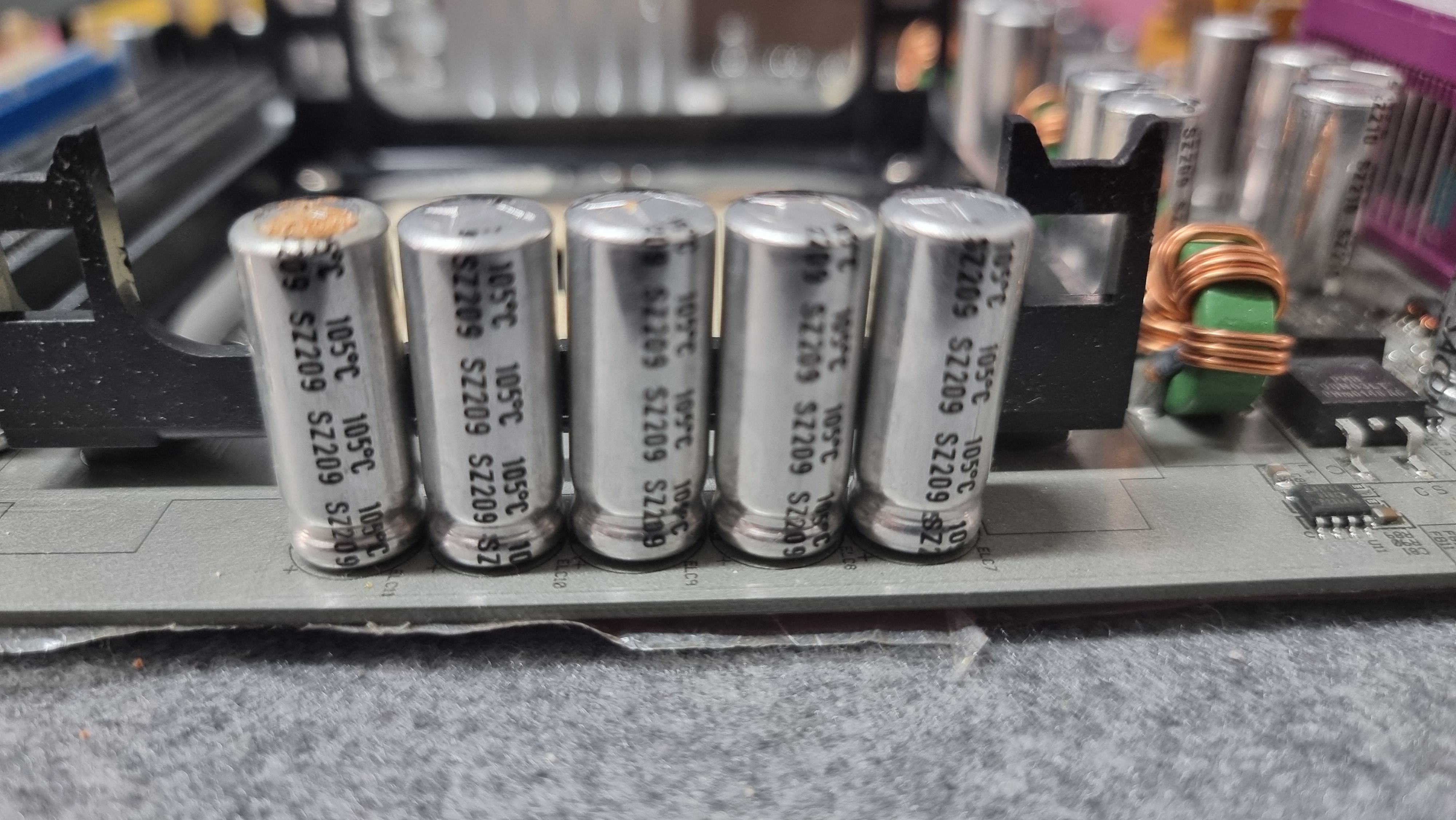

Ich bräuchte mal einen Ratschlag, ich muss 13 Elkos tauschen.
Es handelt sich um das Soyo P4X400 Dragon Ultra.

Ich bräuchte aber welche, die farblich ein wenig passend sind, gibt es soetwas?

Es handelt sich um den Elko :

Sacon 2200µF 6,3V 105 Grad SZ209
Breite 11mm Höhe 25 mm



MfG
Zombieeee

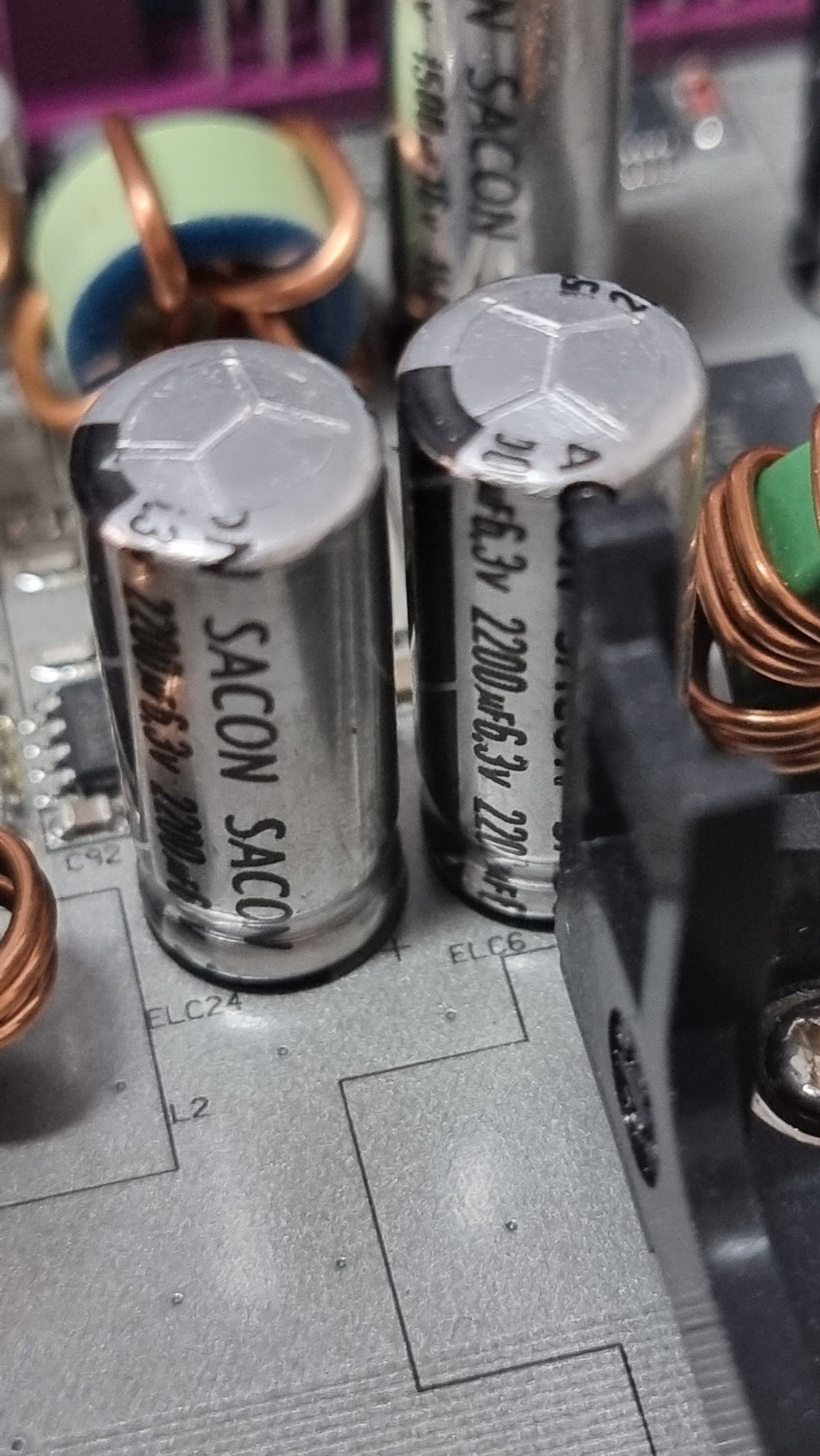

@Zombieeee ich hatte da schon Mal vorgestellt:) sieht man in einem meiner posts

:fresse2: Nach wie vor Königsklasse der verkleideten Polys. Einfach geil geworfen. Sacon SZ kommen eh nur Polys in Frage. A750 in 16V oder PLG und ab dafür. Easy Job, aber die Verkleidung im Stangelator Stil, die ist schon was höher vom Aufwand her.

jetzt , wo du es schreibst ... wow, damit ist ja fast jeder Kombi Tür und Tor geöffnet

@Zombieeee ich hatte da schon Mal vorgestellt:) sieht man in einem meiner posts

Das konnte ich leider nicht finden, da ich nach P4X400 gesucht hatte.
Sind aber die gleichen Kondensatoren, passt also.

Besten Dank und die Idee ist gar nicht mal schlecht.
Werde ich auch so versuchen. Ob es klappt und meine Geduld dafür ausreicht, werde ich ja dann sehen 😂


MfG
Zombieeee

@Zombieeee das wird sie. Such den post raus, und bastel es nach. Ist zeitlich intensiver als flott paar polys drauf schmeißen, bewahrt aber die originale optik
Beitrag automatisch zusammengeführt:

Oder low budget


Anhänge

  • IMG_20221221_170908.jpg
    768,3 KB · Aufrufe: 88
Da gefällt mir Deine bedeutend besser.
Werde ich dann auch so versuchen hin zu bekommen.
Das schlimme daran ist ja, das ich gar nicht so Intel Hardware sammel 😂
Mir wäre ein Sockel A lieber gewesen 😇
Aber einen geschenkten Gaul,...

MfG
Zombieeee

Edit:

Ist das der richtige Kondensator?


Zuletzt bearbeitet:
Kemet 2200uf 16v. Der 6,3v war iwie vom esr nicht so toll. Zumindest haben das hier mehrere gemessen. Mich eingeschlossen. Der 6,3v wird aber auch gehen. Ich kaufe den aber nicht, wenn ich mbz 2200uf 6,3v ersetzen will. Sondern den 16v. Gleiches trifft auf den sacon sz series zu. Den 1000uf und 470uf sz mit ersetzen gegen pana fr 1000uf 10v bzw 470uf 16v @Zombieeee

Der kemet kommt geschmeidig. Geiles Board und selten. Kann bis 3,06ghz HT P4 533fsb. Der recap ist ziemlich günstig. Nur die originale optik zu erwischen eben Zeitaufwendig
