[Sammelthread] NostalgieDeLuxx Bastelthread

[Strikeeagle1977]

Falls Interesse besteht, dann bitte melden.

👋



[keeel83]

Hat jemand zufällig schon eine ReCap-Liste für folgende Boards?

- Abit AV8
- Asus P5ND2 SLI
- ASRock 775 Dual 880 Pro



[McZonk]

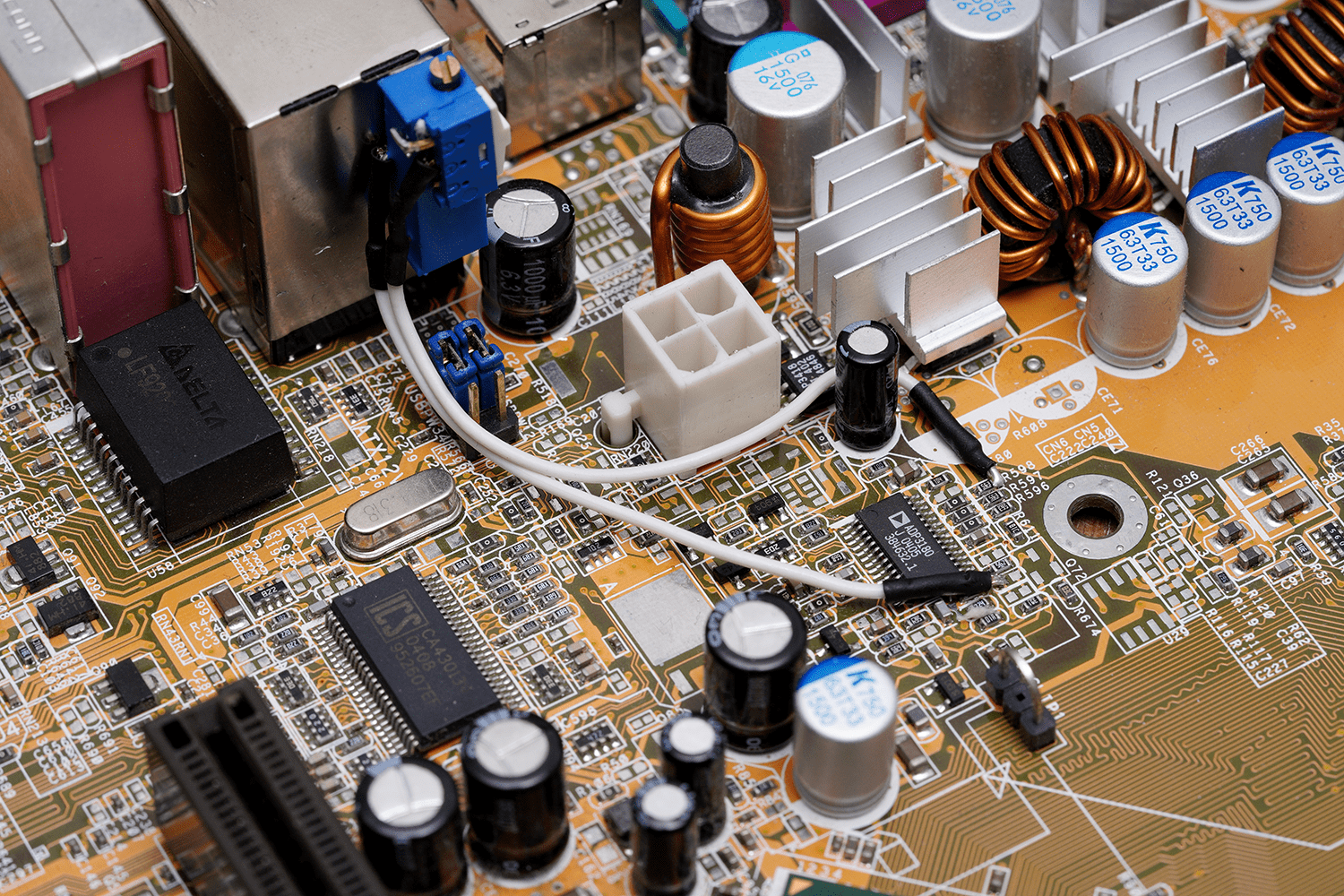

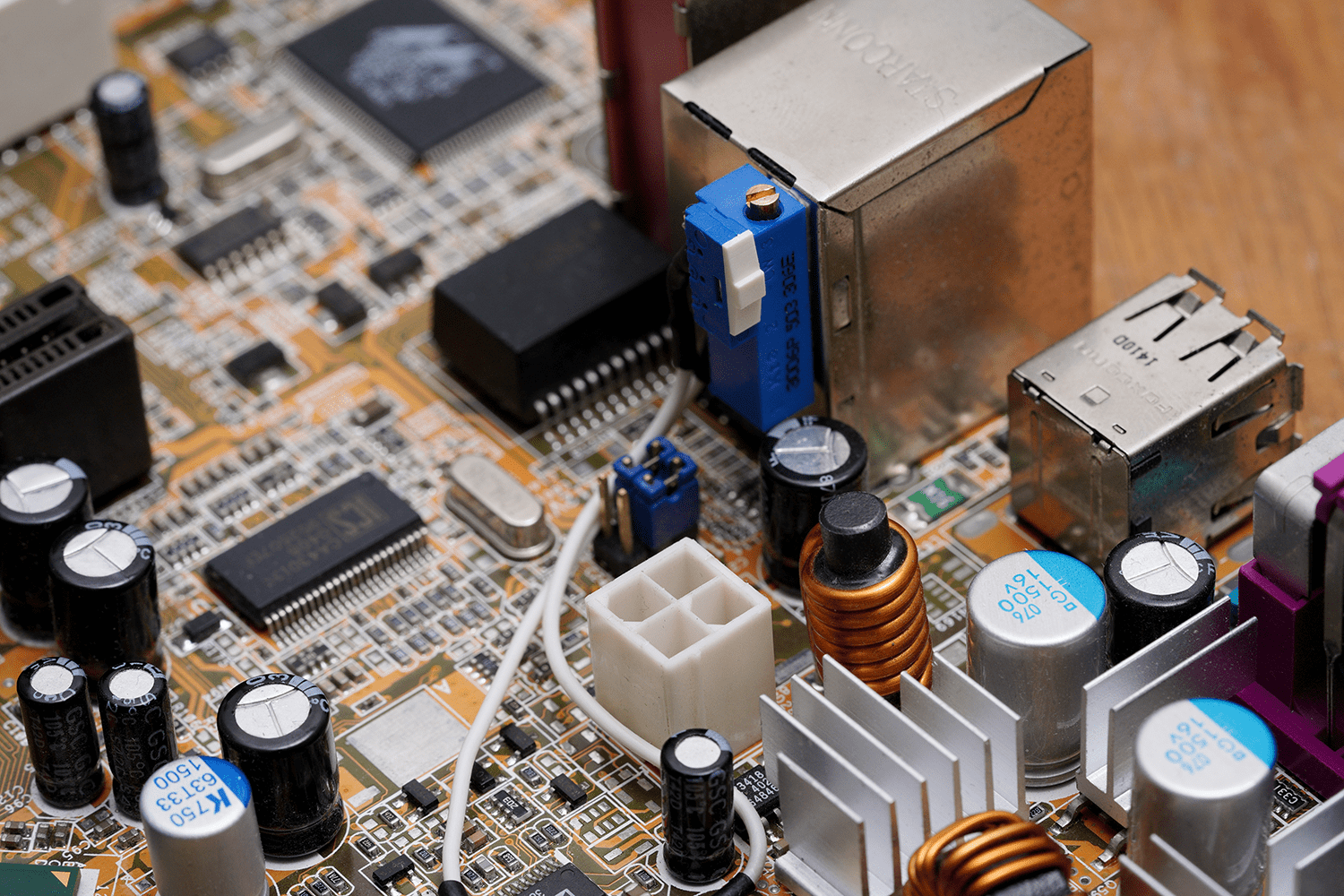

Bevor die freien Tage wieder viel zu schnell um sind, wurde heute nochmal etwas gebastelt und das P4P800SE von @digitalbath aus dem Verschenker hat heute ein dringend notwendiges Upgrade bekommen: Endlich ists vorbei mit dem VDroop direkt aus der Hölle.

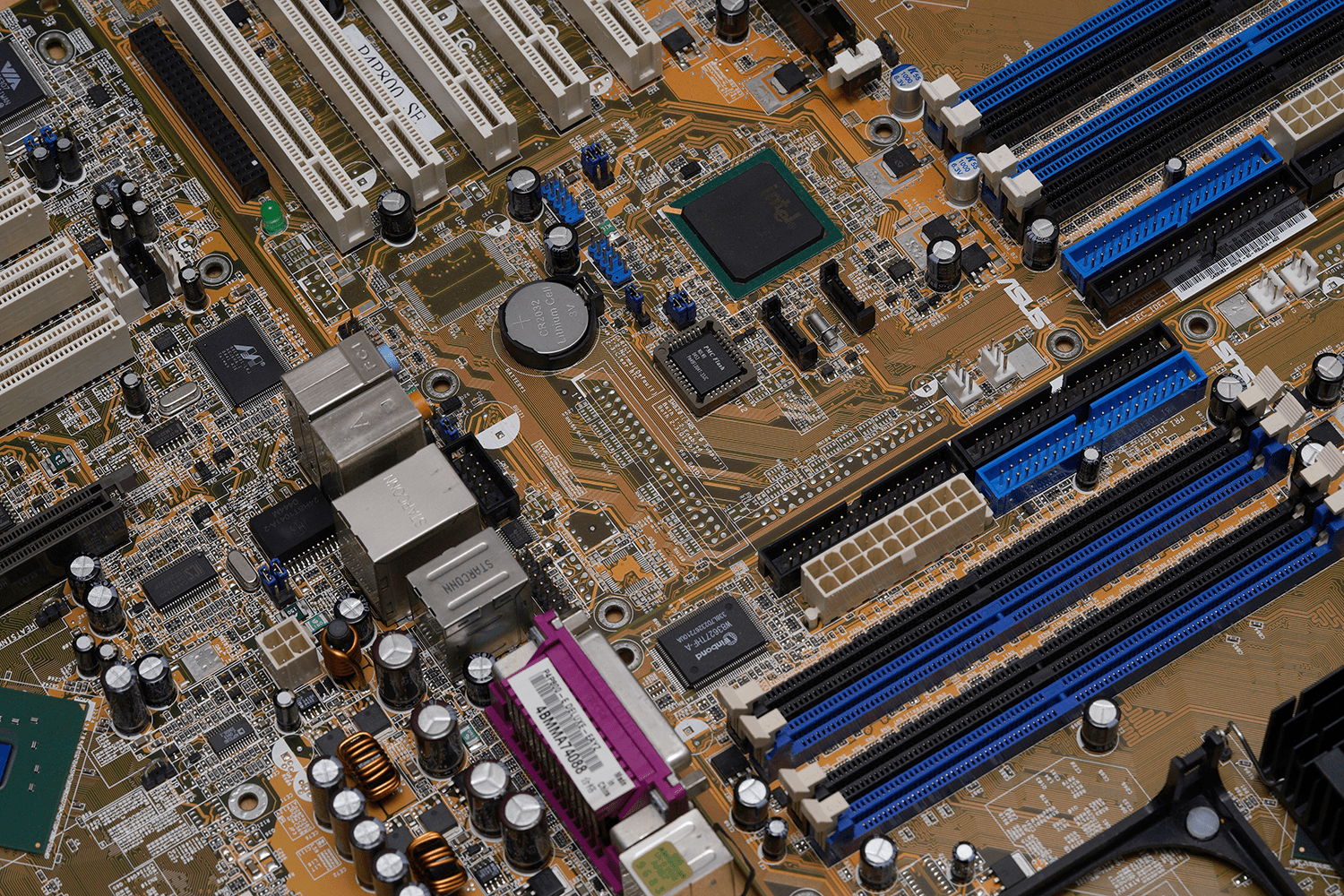

In dem Zuge habe ich auch festgestellt, dass es mit den P4P800 etwas eskaliert ist (Funfact: aber keines ist doppelt - sie sind alle unterschiedlich )



[Strikeeagle1977]

- ASRock 775 Dual 880 Pro

ist das nicht das Mischboard mit 754 und 939?



[McZonk]

Intel Sockel 775 - PCIe (×4) und AGP - der kleine und nahezu baugleiche Bruder vom 4Core Dual.



[stunned_guy]

Sind das oben 3x oder 4x P4P800 ? Sieht lustig aus und auf den ersten Blick schwer zu erkennen.



[McZonk]

Sind das oben 3x oder 4x P4P800 ? Sieht lustig aus und auf den ersten Blick schwer zu erkennen.

Das ist ein schönes Suchbild, oder? Zu sehen sind:
- P4P800SE Rev 2.00 - 2 Mosfet/Phase, recapped+Vdroop
- P4P800SE Rev 2.00 - 3 Mosfet/Phase, recapped+Vdroop
- P4P800-E Deluxe Rev 1.02 - 3 Mosfet/Phase, Vdroop

Und das sind leider noch nicht alle



[Strikeeagle1977]

Ich kann dir noch ein normales P4P800 dazulegen 😁



[HerrAbisZ]

Ich glaube ich habe mehr als 10 davon in fertige PC`s verbaut



[Strikeeagle1977]

In dem Zuge habe ich auch festgestellt, dass es mit den P4P800 etwas eskaliert is

ich finde die KK da drauf mega passend, hast du so viel Werkzeug für solche gerade Schnitte oder alles von Hand gedremelt?



[McZonk]

Ich hätte wohl das Werkzeug, um so etwas auchumzusetzen, will mich hier aber nicht mit fremden Federn schmücken: Die hat in dem Fall @digitalbath gebastelt.



[digitalbath]

Die hat in dem Fall @digitalbath gebastelt.

Das stimmt. Ich würde bei dem nächsten Fall wohl etwas sauberer arbeiten. Die Kühlkörper anzupassen ist recht leicht. Das was weg muss, wird gedremelt und gefeilt. Bei den seitlichen FETs habe ich den Kühlkörper geteilt. Die Kühlkörper müssten von einem Arctic Cooling VGA Kühler stammen. Mit einem Top-Flow CPU Kühler bleiben die FETs dann recht kühl auch unter Last.
Ich war ehrlich gesagt vor dem verschenken nicht sicher, ob der Beschenkte die haben möchte. Zusätzliche Kühlkörper mag nicht jeder.



[Masterchief79]

Bei mir war heute große Reball Party (naja, zumindest Entlöt-Party, reballed wird über die nächsten Tage). Das letzte große Paket enthielt einige schöne Karten, ist aber fortgeschrittene Schwierigkeitsstufe, was die Reparaturen angeht. Man könnte auch sagen, jemand hat sich von seinem Ausschuss getrennt. So ungefähr 7 Karten mussten sich temporär von ihrer GPU verabschieden.

Ein anderer spannender Härtefall ist diese Sparkle GTX580:

Eine Spule, ein Mosfet, und der Spannungscontroller der Mem-Rail waren knusprig auf den Punkt durchgegart.

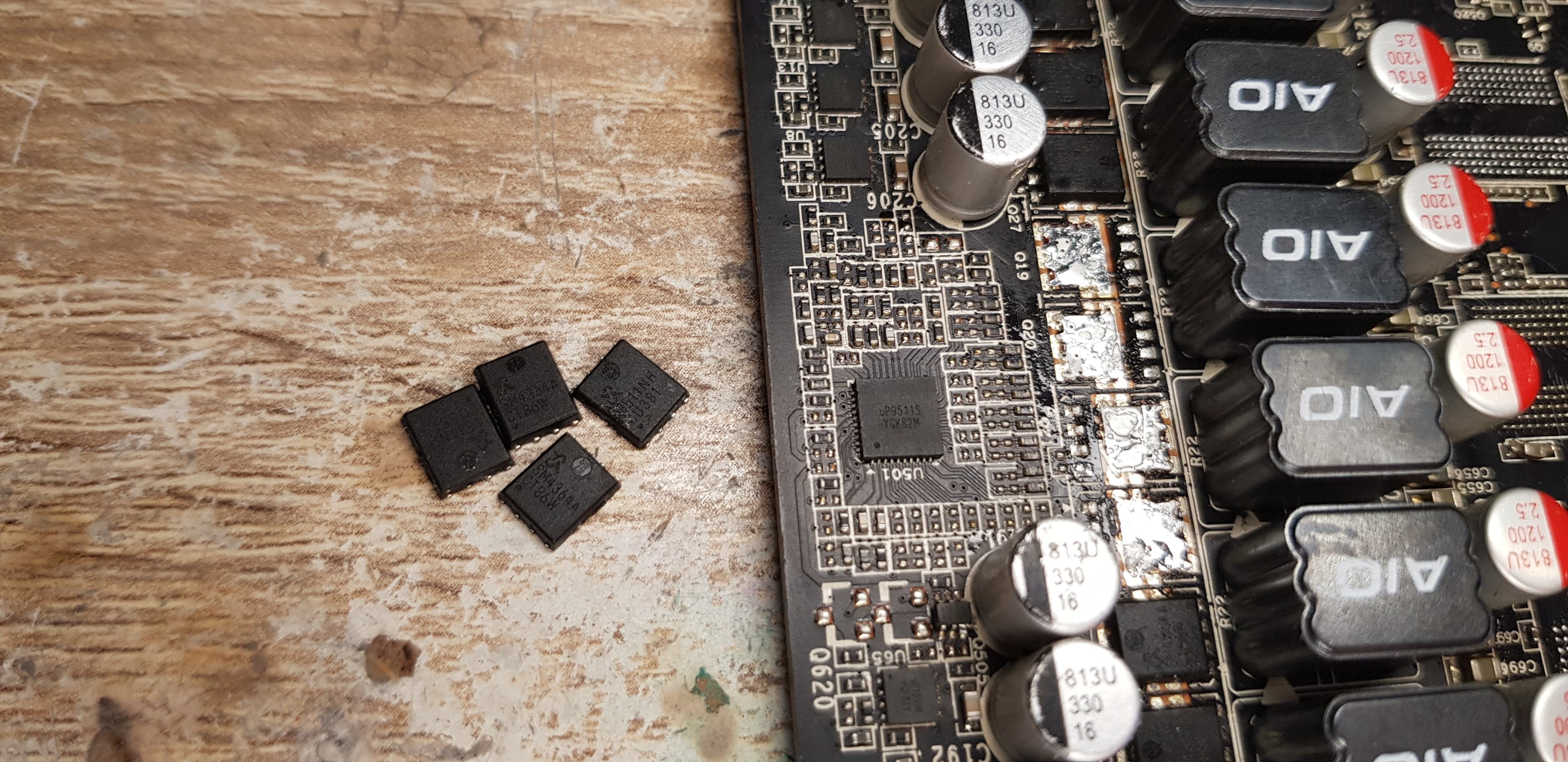

Erstmal runter damit... Sicherheitshalber alle Mosfets raus. Dachte schon den Controller muss ich rausfräsen, aber ging dann mit 400°+ doch ab.

Spendermosfets spezifiziert auf den ca. 3-fachen Stromfluss der ursprünglichen GTX580 DrMos. Die einzigen Bauteile dieser 1080Ti Mini, die noch verwendbar waren

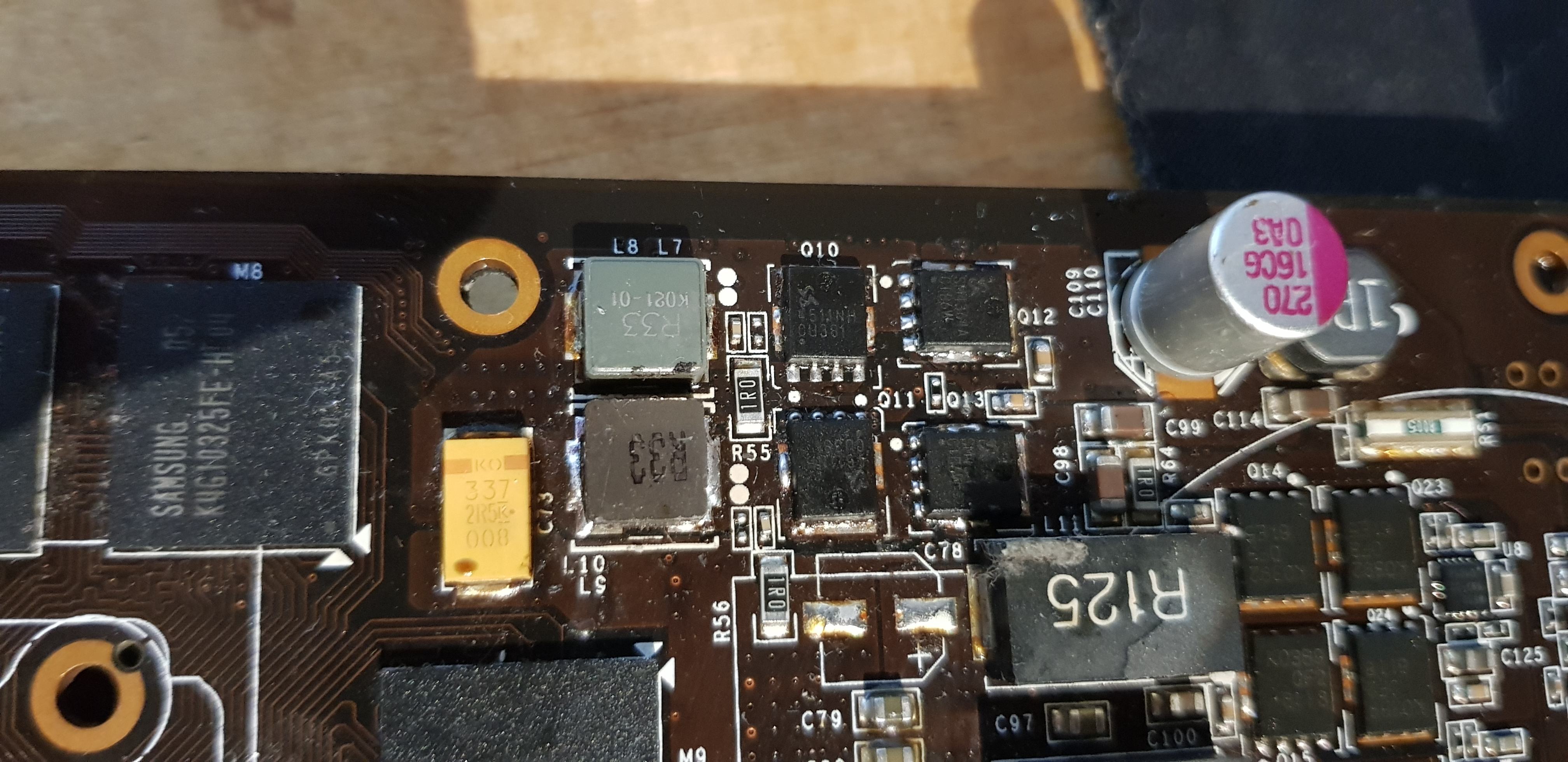

Rein damit, Spule kam von einer 980Ti

Controller wurde von einer OEM 9500GS gespendet

Spannungen - check. Jetzt noch Speicherfehler auf 3 Chips (A1, E1, F1). Da kümmer ich mich morgen drum.

Übrigens auch ganz lustig, dass der GF110 in Mats als GF100B erkannt wird



[Strikeeagle1977]

Controller wurde von einer OEM 9500GS gespendet

dass der überhaupt noch lesbar war !
WOW



[stunned_guy]

Super Arbeit ! Meinen Respekt vor deinen Fähigkeiten Ich kann alleine mit den Begriffen MOSFET, Spule und Co. nichts anfangen, wofür die da sind und wie die aussehen



[Masterchief79]

Muss man auch nicht unbedingt wissen, aber mir machts Spaß. Und in Sachen Retro Hardware und Sammlung am Laufen halten ist es unbestreitbar nützliches Wissen.
Kleines Update zu der Karte: Ich hab die drei fehlerhaften Speicherchips jetzt auch noch gegen welche von einer HD5850 getauscht. Ein Pad hatte keinen Kontakt zur GPU, daher die untere linke Ecke auch noch einmal reflowed.
Die Fehler haben sich leider kein Stück verändert. Der Kurzschluss auf der Mem-Rail hat leider drei Channel des Speichercontrollers mitgenommen. Damit bräuchte die Karte eine neue GPU. Naja, man kann sie nicht alle retten.



[keeel83]

Gibt mal wieder ein paar Boards, die sich über neue Caps freuen würden. Deren Wunsch möchte ich dann nachkommen und würde gerne euer Schwarmwissen für passenden Ersatz anzapfen.
Vielen Dank für eure Unterstützung!

Abit AV8

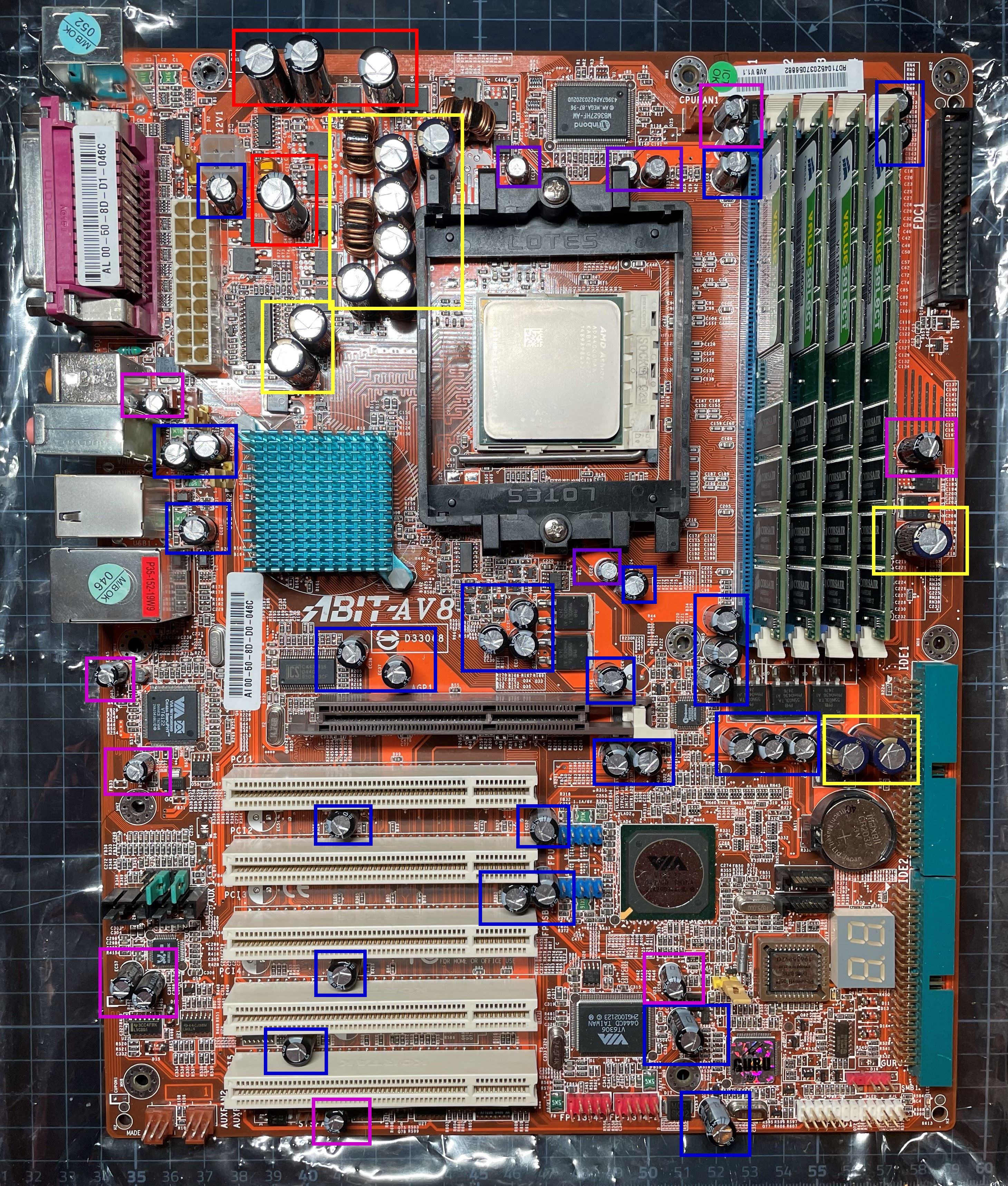

Farbe	Menge	Hersteller / Aufdruck	Spannung	Kapa	Durchm.	Höhe	Leiterabstand
Rot	4	Rubycon ZL	16 V	1200 uF	10 mm	24 mm	5 mm
Gelb	11	Rubycon MBZ	6,3 V	2200 uF	10 mm	21 mm	5 mm
Blau	30	Rubycon YXG	6,3 V	1000 uF	8 mm	12,5 mm	3,5 mm
Pink	10	Rubycon YXG	25 V	100 uF	5,5 mm	12 mm	3 mm
Lila	4	MZA	10 V	100 uF	6,5 mm	7,5 mm	3 mm

Spoiler: Abit AV8

ASRock 775 Dual 880 Pro

Farbe	Menge	Hersteller / Aufdruck	Spannung	Kapa	Durchm.	Höhe	Leiterabstand
Rot	6	KZG	6,3 V	3300 uF	10 mm	24 mm	5 mm
Gelb	5	KZG	16 V	1200 uF	10mm	24 mm	5 mm
Pink	2	KZE	6,3 V	1500 uF	10 mm	24 mm	5 mm
Lila	21	OST RLP	6,3 V	1000 uF	8 mm	12 mm	3,5 mm
Grün	1	KMG	16 V	470 uF	8 mm	12,5 mm	3,5 mm
Hellblau	6	Taepo	16 V	100 uF	5 mm	7,5 mm	2,5 mm

Spoiler: ASRock 775 Dual 880 Pro

Asus P5ND2 SLI

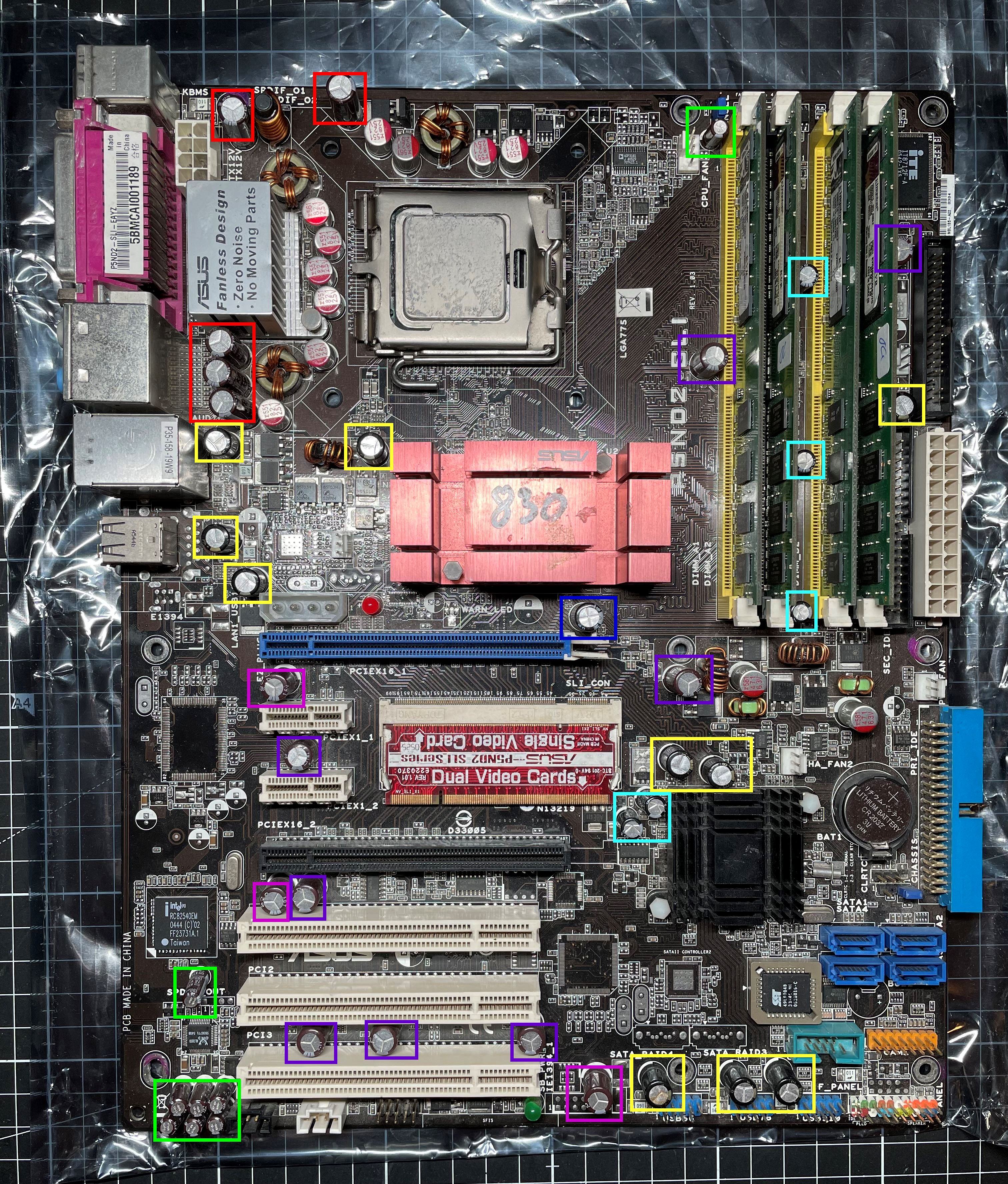

Farbe	Menge	Hersteller / Aufdruck	Spannung	Kapa	Durchm.	Höhe	Leiterabstand
Rot	5	KZG	16 V	1000 uF	8 mm	19 mm	3,5 mm
Gelb	10	(M) FJ	6,3 V	820 uF	8,2 mm	12 mm	3,5 mm
Pink	3	KZG	16 V	470 uF	8,2 mm	12,5 mm	3,5 mm
Lila	8	TMZ	6,3 V	1000 uF	8,2 mm	12,5 mm	3,5 mm
Blau	1	Nichicon (W)MH	6,3 V	1500 uF	8,2 mm	20,5 mm	3,5 mm
Hellblau	5	Rubycon YXG	6,3 V	470 uF	6,5 mm	11.5 mm	2,5 mm
Grün	8	KZH	16V	100 uF	5,3 mm	12 mm	2 mm

Spoiler: Asus P5ND2 SLI

Abit KN8

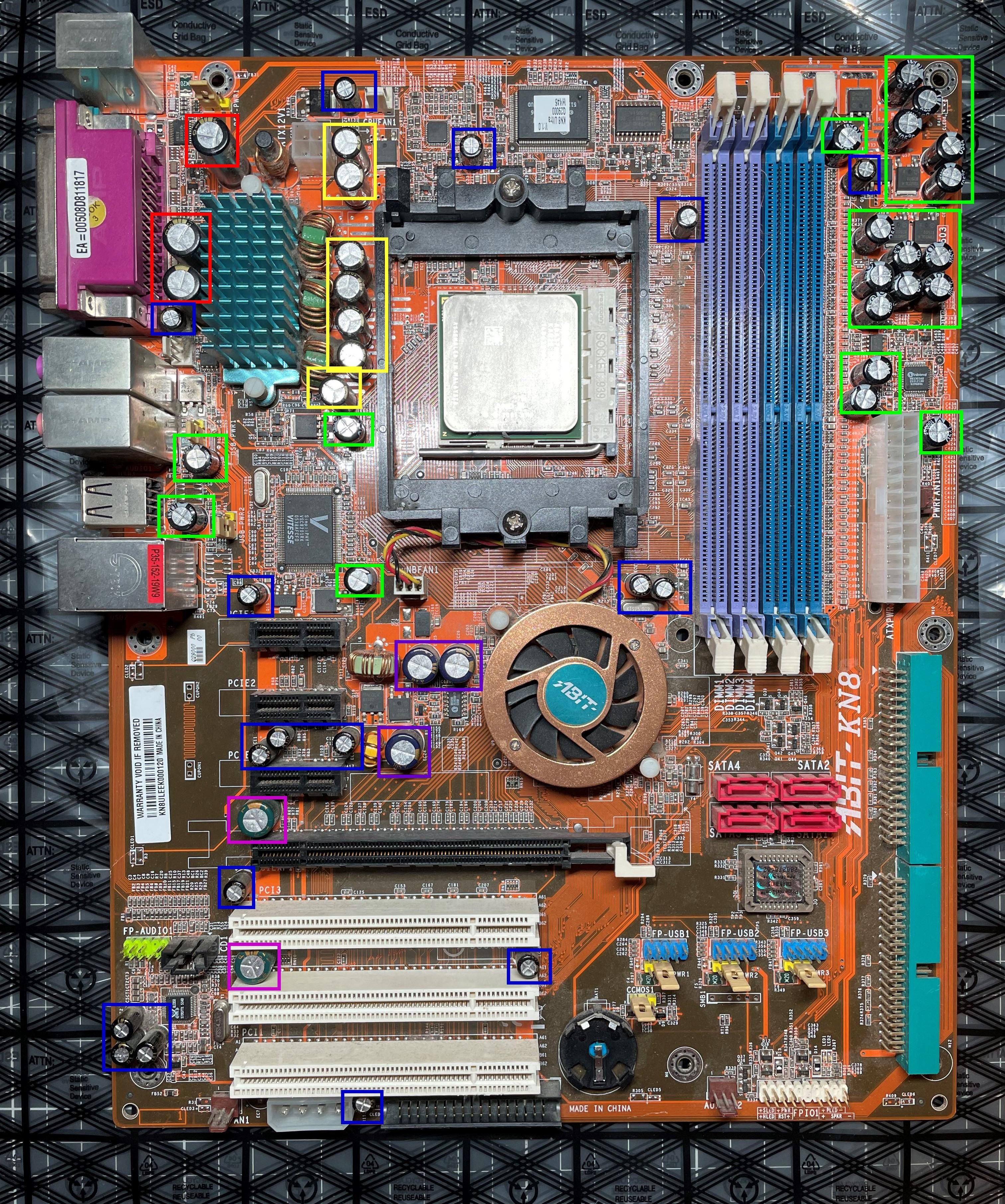

Farbe	Menge	Hersteller / Aufdruck	Spannung	Kapa	Durchm.	Höhe	Leiterabstand
Rot	3	(M) FJ	16 V	1800 uF	10 mm	25 mm	5 mm
Gelb	7	KZJ	6,3 V	1800 uF	8,2mm	20 mm	3,5 mm
Blau	17	OST RLS	25 V	100 uF	6,5 mm	11,5 mm	2,5 mm
Pink	2	Taepo	25 V	470 uF	10 mm	12,5 mm	5 mm
Lila	3	OST RLX	6,3 V	1500 uF	10 mm	13 mm	5 mm
Grün	20	OST RLS	6,3 V	1000 uF	8,2 mm	11,5 mm	3,5 mm

Spoiler: Abit KN8



[Blackpitty]

@keeel83

einfach zwischendrin mal in der Suche gucken in dem Bastelthread hier, viele Boards wurden schon besprochen und das mehrfach

hier von mir vom KN8 SLI, ist fast gleich bestückt, kann msn sich ableiten was da passt

Beitrag im Thema 'NostalgieDeLuxx Bastelthread' https://www.hardwareluxx.de/community/threads/nostalgiedeluxx-bastelthread.1224414/post-29681554

Vom AV8 und anderen Boards

Beitrag im Thema 'NostalgieDeLuxx Bastelthread' https://www.hardwareluxx.de/community/threads/nostalgiedeluxx-bastelthread.1224414/post-29451483

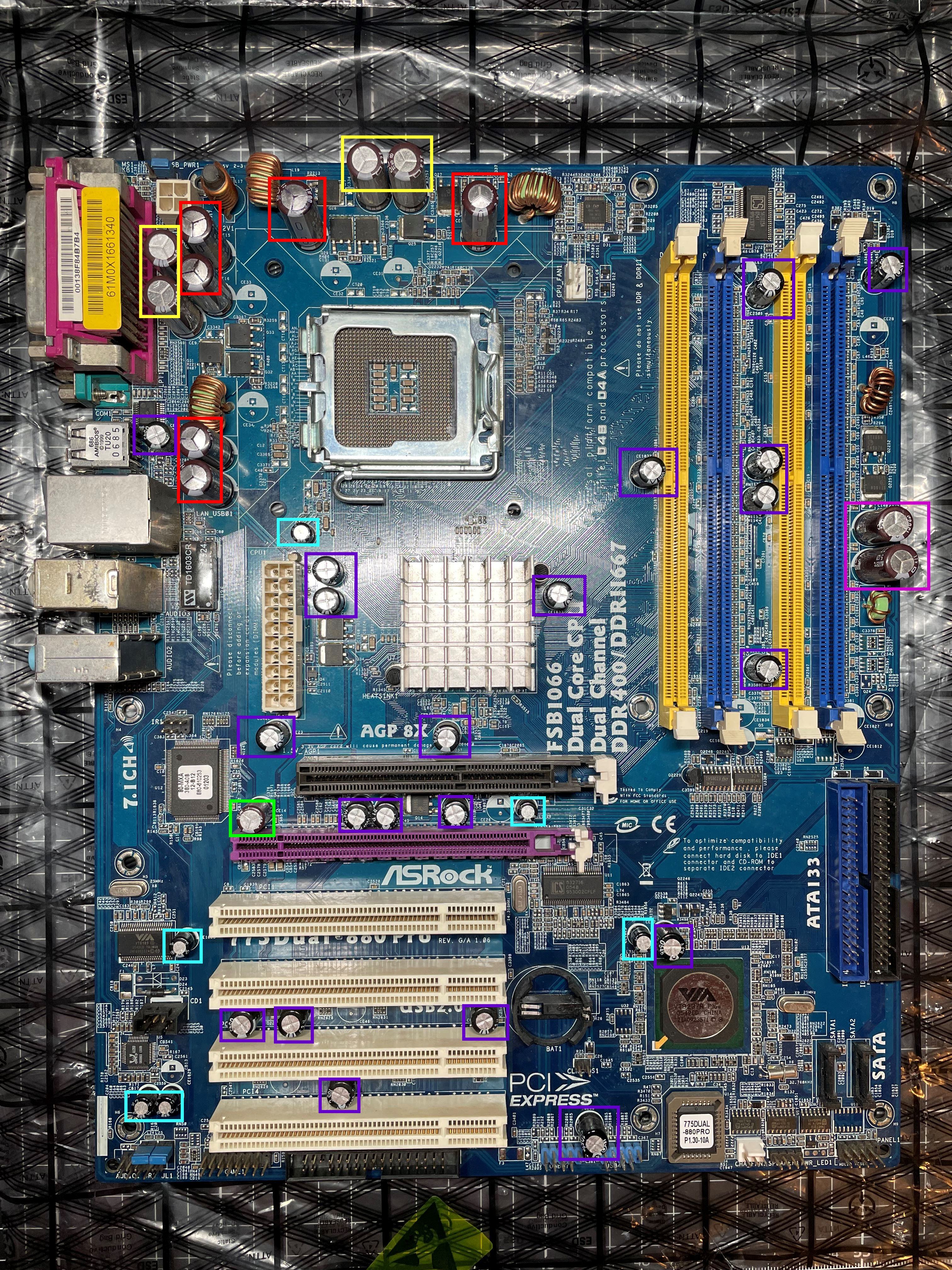

beim Asrock 775 Dual 880Pro kann man in die Liste vom 4Core Dual schauen oder vom 939 Dual Sata


Ich übernehme keine Haftung wenn in der Liste was nicht stimmt

7800GS+ Gainward	alt	neu	​
	4x 6.3V 1500uf	Kemet 6.3V 1500uf	A755MS158M0JAAE013​
	2x 16V 470uf	Kemet 16V 470uf	A750KS477M1CAAE013​
			​
8800GT Xpertview 1GB			​
	1x 16V 220uf	Rubycon 16v 220uf	16ZLH220MEFC6.3X11​
Epox 9NPA+ Ultra			​
	8x 6.3V 3300uf	Nichicon 4V 2700uf	PLG0G272MDO1​
	4x 16V 1500uf	Kemet 16V 1500uf	A750MV158M1CAAE010​
			​
Biostar K8M800 Micro			​
	4x 6.3V 3300uf	Nichicon 4V 2700uf	PLG0G272MDO1​
	3x 16v 1500uf	Kemet 16V 1500uf	A750MV158M1CAAE010​
	6.3V 1000uf	Panasonic FR 6.3V 1000uf	FR0J102​
			​
Asrock AM“ CPU Board	12x 6,3v 1000uf OST RLP	Panasonic FR 6.3V 1000uf	FR0J102​
	8x 6,3v 1500uf	Kemet 6.3V 1500uf	A750KS158M0JAAE014​
	4x 16v 1000uf	Nichicon 16V 1000uf	RNL1C102MDS1​
			​
Asrock 939 Dual sata 2	25x OST 6.3V 1000uf	Panasonic FR 6.3V 1000uf	FR0J102​
	6x KZG 3300uf 6,3V	UCC PLG 2700uf 4V	PLG0G272MDO1 oder APSG160ELL222MJ20S​
	4x KZE 1200uf 16V	Panasonic 1200uf 25V	EEU-FR1E122L​
	1x KZE 1500uf 16V	Kemet A750 1500uf 16V	EEU-FR1C152​
	2x KMG 470uf 16V	Kemet A750 470uf 16V	A750KS477M1CDAE013​
			​
750XGL Quadro	1x Sanyo WX 10x12mm 6.3V 1000uf	Panasonic 10V 1000uf	EEU-FS1A102​
	4x Sanyo WX 10x12mm 16V 470uf	Panasonic 25V 470uf	EEU-FR1E471​
	1x 8mm 1000uf	Kemet 6.3V 1000uf	A765KN108M0JLAE012​
	1x 10mm 470uf	Kemet 25V 470uf	A768MS477M1ELAE017​
			​
XFX 7950GT AGP	5x 470uf 16V 8x10mm	Kemet 470uf 16v	A768KS477M1CLAE017​
	1x 1000uf 6,3V 8x12mm Beinchen 3,5mm Evercon E71B 125°	Kemet 1000uf 6.3v	A759KS108M0JAAE013​
	1x 1500uf 2,5V Poly SMD 10x12mm	Kemet 1500uf 6,3V	A765MU158M0JLAE010​
	4x 1500uf 6,3v 10x12mm Beinchen 5mm Evercon E72A 125°	Kemet 1500uf 6.3V	A759MS158M0JAAE013​
Leadtek 5750	2x IRF7821TRPBF	SI4174DY-T1-GE3	SI4174DY-T1-GE3​
Epox 9NPA+ SLI	1x 6,3V 3300uf Rubycon MBZ 10x23 T0510 rechts neben 24Pol	Nichicon 4V 2700uf	PLG0G272MDO1​
	1x 6.3V 680uf Fujitsu M5352u 10x12mm über PCIe	Nichicon 6.3V 680uf	RR70J681MDN1​
	5x 16V 470uf Teapo 8x12 überall	Kemet 16V 470uf	A750KS477M1CDAE013​
	14x 6,3V 1000uf M FJ 8x12 überall	Kemet 6.3V 1000uf	A750KK108M0JAAE015​
	6x eventuell lila neben cpu	Panasonic​	6SEPC1500M​
Epox 9npa+ultra	10x 6.3v 1000uf (M) CFJ 8x12mm	Kemet 6.3V 1000uf	A750KK108M0JAAE015​
	2x 16V 470uf Teapo 8x12 überall	Kemet 16V 470uf	A750KS477M1CAAE013​
			-​
			​
Asrock 4 core dual Sata 2	8x 6.3v 1500uf	Kemet 6.3V 1500uf	A750KS158M0JAAE014​
	4x 16v 1000uf	Nichicon 16V 1000uf	RNL1C102MDS1​
	1x 16v 470uf	Panasonic 16V 470uf	EEU-FR1C471B​
	28x 6.3V 1000uf	Panasonic FR 6.3V 1000uf	FR0J102​
			​
DFI Nf4 Ultra D			​
	1x 6.3v 1000uf KY	Kemet 6.3V 1000uf	A755KS108M0JAAE013​
	2x 16v 1000uf	Kemet 6.3V 1000uf	A755KS108M0JAAE013​
	27x 6.3v 1000uf	Kemet 6.3V 1000uf	A755KS108M0JAAE013​
	2x 6.3v 1500uf	Kemet 6.3v 1500uf	A750KS158M0JAAE014​
	7x 16v 470uf	Kemet 16V 470uf	A750KS477M1CAAE013​
	5x 16v 1500uf	United chemicon 16v 1500uf	APSG160ELL152MJ16S​
	17x 25v 100uf	Nichicon 16v 100uf	RNE1C101MDS1​
	2x 6.3 V 470uf	Kemet 6.3v 470uf	A750EK477M0JAAE018​
			​
Asus A8N SLI Premium	6x Nichicon 8x20mm 6.3V 1500uf (links CPU, rechts oben Ecke)	Kemet 6.3V 1500uf	A750KS158M0JAAE014​
	6x KZG 8x18mm 16V 1000uf (Spawas+ rechts Chipsatz)	Chemicon 16V 1200uf	APSG160ELL122MH20S​
	22x Rubycon MBZ 8x11mm 6.3V 820uf (überall)	Kemet 6.3V 820uf	A750KK827M0JAAE016​
	2x KMG 8x11mm 16V 470uf (PCI Slot)	Stehen lassen, solange unauffällig	-​
	18x 1CMH 5x11mm 16V 100uf (überall)	Stehen lassen, solange unauffällig	-​
			​
			​
Abit AV8 3RD	4x KZE 10x24mm 16V 1200uf (oben links)	Panasonic 25V 1200uf	EEU-FR1E122LB​
	11x KZG 10x20mm 6.3V 2200uf (links CPU, rechts/unten Ram)	Kemet 16V 2200uf	A750MW228M1CAAE010​
	31x Rubycon YXG 8x13mm 6.3V 1000uf (überall)	Panasonic FR 6.3V 1000uf	FR0J102​
	9x Rubycon YXG 6x11mm 25V 100uf	Stehen lassen, solange unauffällig	-​
			​
			​
Asus P5W DH Deluxe	4x Sanyo WX 6x11mm 6,3V 330uf (Ram)	Panasonic 6.3V 330uf	EEU-FR0J331​
	4x KZG 8x18mm 16V 1000uf (Spawabereich)	Chemicon 16V 1200uf	APSG160ELL122MH20S​
	4x Rubycon MBZ 8x11mm 16V 470uf(überRamvor2 PCISpawas)	Kemet 16V 470uf	A750KS477M1CDAE013​
	25x Rubycon MBZ 8x11mm 6.3V 820uf(überall verteilt)	6.3V 820uf	A750KK827M0JAAE016​
	10x KMG 5x12mm 16V 100uf(überall verteilt)	Stehen lassen, solange unauffällig	​
	2x Rubycon YXA 6x11mm 16V 220uf (PCI Slot)	Stehen lassen, solange unauffällig	​
			​
Asus A7N8X 2x	3x Rubycon 6.3V 3300uf (an Spule)	Kemet 16V 2200uf für 12VRailmod!	A750MW228M1CAAE010​
	5x Rubycon 6.3v 3300uf (unter CPU)	Kemet 4V 2200uf	A750MU228M0GAAE007​
	14x RLP 6.3V 1000uf (überall)	Kemet 6.3V 1000uf	A750KK108M0JAAE015​
	2x Rubycon MBZ 6.3V 820uf (rechts oben)	Kemet 6.3V 1000uf	A750KK108M0JAAE015​
			​
			​
			​
			​
Abit KN8 SLI	15x 6,3v 1000uf OST RLP	Panasonic FR 6.3V 1000uf	FR0J102​
	3x 16V 1800uf 25x10	Panasonic 16V 1800uf	EEU-FS1C182​
	5x 6,3V1800uf FL 8x20	Kemet 6,3V 1500uf	A750KS158M0JAAE014​
	3x 6,3V 1500uf 10x13 OST RLX	Kemet 6,3V 1500uf	A759MS158M0JAAE013​
	3x 25V 470uf Teapo sc 10x13	Panasonic 25V 470uf	EEU-FR1E471​
			​
Asrock 939SLI32 ESata2	23x 6,3V 1000uf OST RLP 105° 8x12 überall	Panasonic FR 6.3V 1000uf	FR0J102​
	2x 16V 470uf OST RLS 8x12 zwischen pcie	Kemet 16V 470uf	A750KS477M1CDAE013​
	4x 16V 1200uf KZE 10x25 links von CPU	Panasonic 25V 1200uf	EEU-FR1E122LB​
	8x 6,3V 1500uf M CFJS 8x20 links von CPU	Kemet 6.3V 1500uf	A750KS158M0JAAE014​



[keeel83]

@Blackpitty vielen lieben Dank für deine Rückmeldung!

Ich bin das Wochenende unterwegs, würde dann aber am Montag deine Hinweise als Vorschläge einarbeiten. Anschließend würde ich dann abwarten ob ihr, die Großmeister der CAPs, Einwände habt oder die „Freigabe“ gebt.



[Blackpitty]

@Blackpitty vielen lieben Dank für deine Rückmeldung!

Ich bin das Wochenende unterwegs, würde dann aber am Montag deine Hinweise als Vorschläge einarbeiten. Anschließend würde ich dann abwarten ob ihr, die Großmeister der CAPs, Einwände haben oder die „Freigabe“ geben.

alle Kondensatoren in meiner Liste sind ausgesucht von WMDK, teils hier im Thread, aber auch viele per PN mit ihm und ich habe all diese Boards/Teile schon gelötet und alle funktionieren



[fortunes]

Wow, der Thread hier ist ja Gold wert.

Ich hoffe, jetzt muss ich @WMDK nicht immer so zuspammen. Leider stehen bei mir auch noch so einige Platinen an...



[bschicht86]

Er muss nur irgendwann mal seine Datenbank online stellen, dann hat er auch mehr Ruhe. *stichel*



[Raptor[TP]]

Hallo,
sagt mal, kann mir mal jemand näher bringen warum ich für folgende ELKOs als Ersatz Elkos nehmen soll die andere Werte haben ? Möchte es nur verstehen.

ich würde wohl gerne 5 Elkos tauschen wollen (Board kommt bald)

und ich hätte halt Panasonic FR hier rumfliegen - mit den gleichen Werten. 3300uF 6.3V

Jetzt überlege ich gerade was dagegen spricht.
Vielen Dank im Voraus



[digitalbath]

Bei den Ersatz der Elkos muss man auf die vorhandenen Werte achten und möglichst passend ersetzen. Man kann etwas abweichen, wenn man bei ESR gleich oder etwas weniger und bei den ripple Werten höhere Werte wählt. Bedeutet in dem Fall (sieht aus wie ein ASUS A7N8X):

Vcore primär (3x, neben der einen Spule ):
Alt: Rubycon MBZ - 6,3V - 3300uF - 10x25 - ESR 9 - ripple 3230

Ersatz : Panasonic FR - 16V - 1800uF - 10x25 - ESR 18 - ripple 2470
oder durch: Panasonic FR - 6,3V - 3300uF - 10x25 - ESR 18 - ripple 2470
besser: Kemet 750 - 16V - 2200uF - 10x16 - ESR 10 - ripple 7000

Die Ersatzelkos weichen bei den Werten zwar ab, aber es ist in diesem Fall (als Ausnahme) okay. Das habe ich eine Zeit lang auch so betrieben. Hier muss man bei der Spannung aufpassen. Wenn man bei diesem board den 12V Spannungs mod macht, muss man hier 16V Elkos verbauen. Ich würde hier auch eher 16V Polymer sehen. So richtig kritisch ist der Bereich nicht.

Vcore sekundär (5x, neben CPU):
Alt: Rubycon MBZ - 6,3V - 3300uF - 10x25 - ESR 9 - ripple 3230

Ersatz : Nichicon PLG - 4V - 2700uF - 10x13 - ESR 8 - ripple 6900
oder durch: Kemet A750 - 4V - 2200uF - 10x13 - ESR 7 - ripple 6100
oder durch: Kemet A750 - 16V - 2200uF - 10x16 - ESR 10 - ripple 7000
oder durch: Chemi-Con PSG - 16V - 2200uF - 10x20 - ESR 8 - ripple 8100

Diese Elkos filtern die CPU Spannung. Hier sollte man schon auf die Werte achten. Die Panasonic FR Elkos passen hier nicht, denn sowohl der ESR Wert wie auch die Ripple Werte weichen zu deutlich ab. Bei ESR wird der Wert verdoppelt (9-->18). Die Rubycon MBZ Elkos sollten er mit Polymer Kondensatoren ersetzt werden. Dann eher auf einen Teil der Kapazität verzichten.
Ich hoffe meine Erklärung ist nicht zu kompliziert. 🙈



[Raptor[TP]]

Hey ! @digitalbath, vielen Dank.

Also ganz grob: ESR (so nah wie möglich) ripple (drüber OK, drunter NOGO)

aber sowas wie
4v - 2200uF
ist als Ersatz für
6,3v - 3300uF
OK - das verwundert mich ein wenig - Hast du ja begründet:

Dann eher auf einen Teil der Kapazität verzichten.

Ok, muss schauen wo ich was herbekomme.



[digitalbath]

Also ganz grob: ESR (so nah wie möglich) ripple (drüber OK, drunter NOGO)

Ja genau.

aber sowas wie
4v - 2200uF
ist als Ersatz für
6,3v - 3300uF
OK - das verwundert mich ein wenig - Hast du ja begründet:

Ich weiß sieht doof aus, aber man hat kaum eine Wahl. Die Elkos von früher sterben nicht ohne Grund.
Wichtig ist auch, dass die Angabe der Spannung passt. Wir haben hier 4V Polys gewählt, weil die anliegende Spannung (Vcore) kleiner als 4V ist! Wäre die drüber, könnte man diesen Poly nicht wählen. Wenn man einen Vorrat für die zukünftigen boards bestellen will, dann im Zweifel Kemet A750 - 16V - 2200uF bestellen. Die sind vielseitiger als die anderen 4V Polys.

Ok, muss schauen wo ich was herbekomme.

Das ist leider ein Problem. Die Polymer Kondensatoren sind meist nur über Mouser oder Digikey zu bestellen.



[bschicht86]

Ich hoffe meine Erklärung ist nicht zu kompliziert. 🙈

Kurz erklärt (So gebe ich das hier gelernte weiter) wurden die damaligen Spannungswandlerschaltungen so berechnet, dass ein gewisser ESR und Ripple-Strom vonnöten war. Damals gab es nichts besseres, so waren die Spannungs- und Kapazitätswerte teilweise nur ein notwendiges Übel.



[fortunes]

Ich habe hier ein Asus A8N-SLI SE, das von der Konfig nahezu identisch zum von @Blackpitty angegebenen -SLI Premium ist:

[Sammelthread] - NostalgieDeLuxx Bastelthread

Falls Interesse besteht, dann bitte melden. 👋

www.hardwareluxx.de

Folgende Werte stehen auf den wichtigsten Caps:

65IIIEE
105°C FJ
1500 µF 6,3v
d:8mm h:21,5mm

65IVEF
105°C FL
1000µF 16V
d:8mm h:21mm

61IVGN
105°C FJ
820µF 6,3v
d:8mm h:12mm

Die sind doch von den Werten her absolut identisch, oder? Dann könnte ich die gleichen Caps wie fürs Premium besorgen.



[keeel83]

Hab nun dir Hinweise, die Suche und Google versucht zu nutzen und nach bestem Wissen passende Vorschläge hinterlegt.
Es gibt leider ein paar (fett markiert), für die ich nichts finden konnte. Hier wäre ich weiterhin sehr dankbar für eure Hilfe.
Vielleicht ist beim Abit AV8 ein Full-Poly oder zu mindestens ein Max-Poly möglich?
Und ein anschließendes Go wäre ein Traum!

https://www.hardwareluxx.de/community/threads/nostalgiedeluxx-bastelthread.1224414/post-30310579


Abit AV8

Farbe	Menge	Hersteller / Aufdruck	Spannung	Kapa	Durchm.	Höhe	Leiterabstand	Vorschlag
Rot	4	Rubycon ZL	16 V	1200 uF	10 mm	24 mm	5 mm	EEU-FR1E122L
Gelb	11	Rubycon MBZ	6,3 V	2200 uF	10 mm	21 mm	5 mm	A750MW228M1CAAE010 ??? Alternative wegen Lieferzeit?

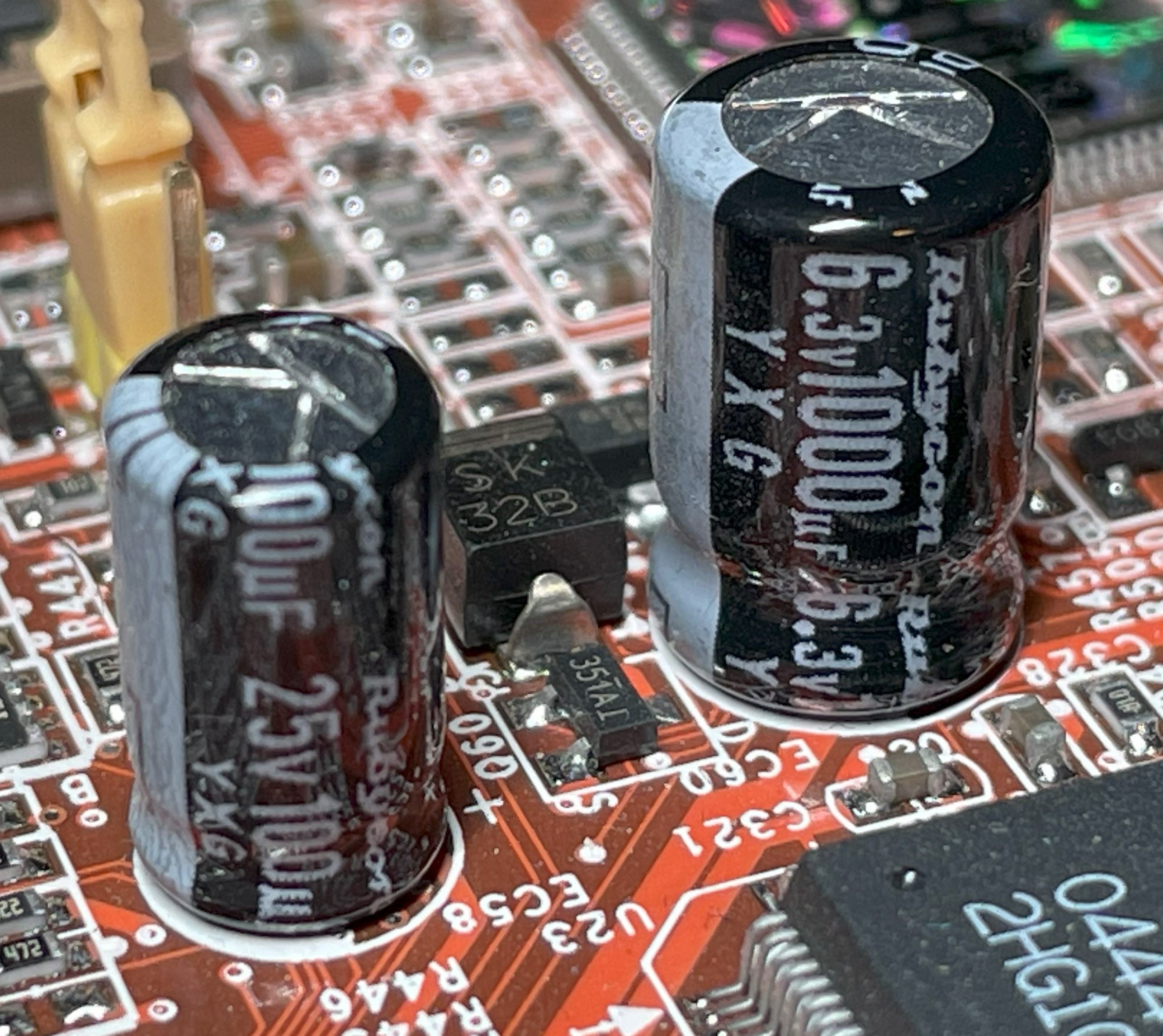

Blau	30	Rubycon YXG	6,3 V	1000 uF	8 mm	12,5 mm	3,5 mm	EEU-FR0J102
Pink	10	Rubycon YXG	25 V	100 uF	5,5 mm	12 mm	3 mm	RNE1C101MDS1
Lila	4	MZA	10 V	100 uF	6,5 mm	7,5 mm	3 mm	EEU-FR1C101 ??? Nichts eindeutiges gefunden.

ASRock 775 Dual 880 Pro

Farbe	Menge	Hersteller / Aufdruck	Spannung	Kapa	Durchm.	Höhe	Leiterabstand	Vorschlag
Rot	6	KZG	6,3 V	3300 uF	10 mm	24 mm	5 mm	APSG160ELL222MJ20S
Gelb	5	KZG	16 V	1200 uF	10mm	24 mm	5 mm	EEU-FR1E122L

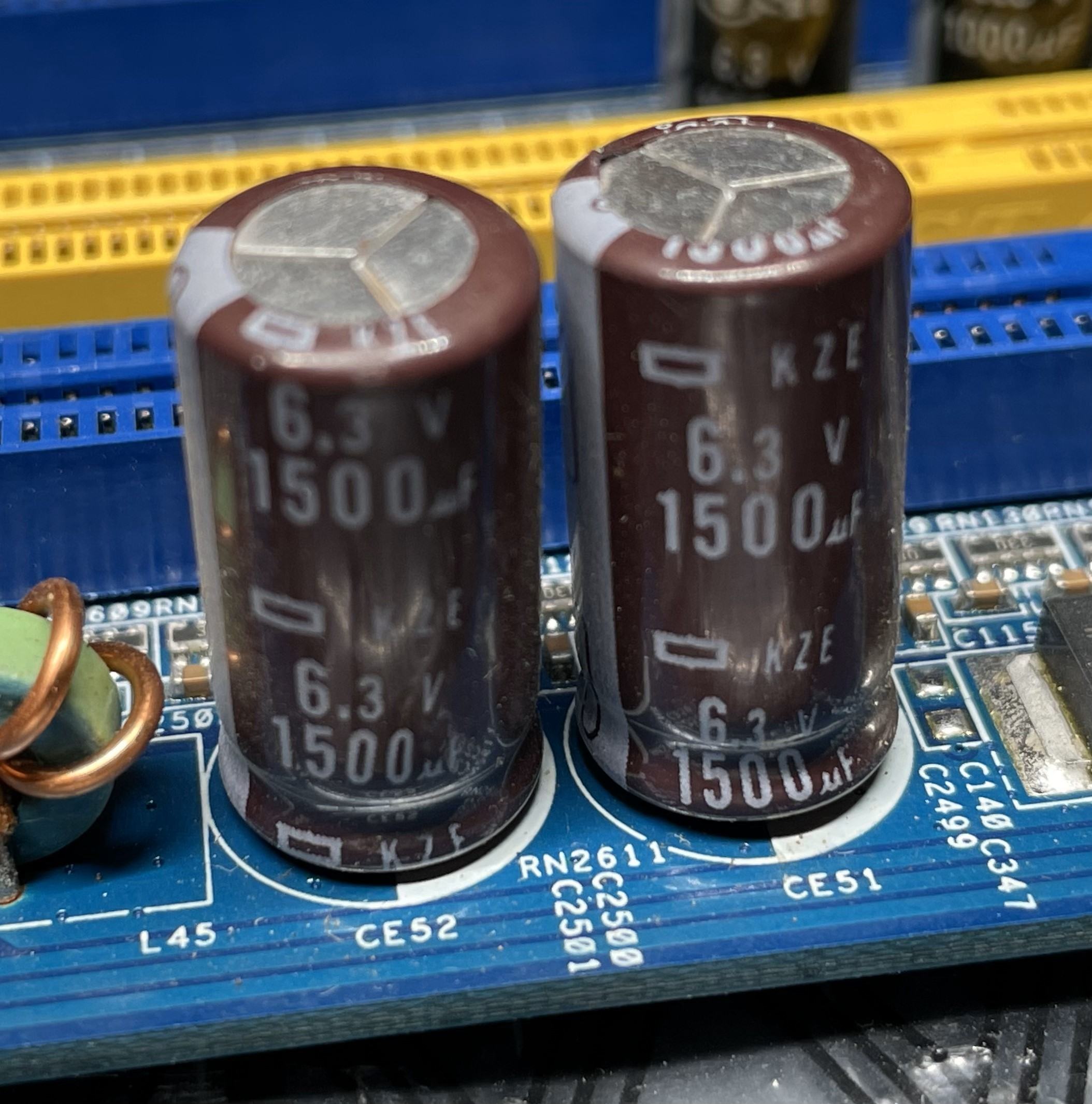

Pink	2	KZE	6,3 V	1500 uF	10 mm	24 mm	5 mm	A750KS158M0JAAE014
Lila	21	OST RLP	6,3 V	1000 uF	8 mm	12 mm	3,5 mm	EEU-FR0J102
Grün	1	KMG	16 V	470 uF	8 mm	12,5 mm	3,5 mm	A750KS477M1CDAE013
Hellblau	6	Taepo	16 V	100 uF	5 mm	7,5 mm	2,5 mm	ESS107M016AC2KA

Asus P5ND2 SLI

Edit:
Korrekte Liste in der DB. Wurde hier entfernt um Missverständnisse oder fehlerhafte Ersetzungen zu vermeiden!

[Sammelthread] - NostalgieDeLuxx Recap+Mods Datenbank

Wie im Bastelthread angedacht soll dieser Thread ein Sammelbecken für Hardmods, Elko-Listen und ähnliches werden. Ich schlage vor, das pro Board/Gpu/Bauteil ein Post erstellt wird, um es übersichtlich zu halten. So lassen sich später Sachen gut finden und es entsteht (hoffentlich) kein Chaos...

www.hardwareluxx.de

Abit KN8

Farbe	Menge	Hersteller / Aufdruck	Spannung	Kapa	Durchm.	Höhe	Leiterabstand	Vorschlag
Rot	3	(M) FJ	16 V	1800 uF	10 mm	25 mm	5 mm	EEU-FS1C182
Gelb	7	KZJ	6,3 V	1800 uF	8,2mm	20 mm	3,5 mm	A750KS158M0JAAE014
Blau	17	OST RLS	25 V	100 uF	6,5 mm	11,5 mm	2,5 mm	UHE1E101MED ??? Nichts eindeutiges gefunden.
Pink	2	Taepo	25 V	470 uF	10 mm	12,5 mm	5 mm	EEU-FR1E471
Lila	3	OST RLX	6,3 V	1500 uF	10 mm	13 mm	5 mm	A759MS158M0JAAE013
Grün	20	OST RLS	6,3 V	1000 uF	8,2 mm	11,5 mm	3,5 mm	EEU-FR0J102



[digitalbath]

65IIIEE
105°C FJ
1500 µF 6,3v
d:8mm h:21,5mm

Panasonic FJ - 6,3V - 1500uF - ESR~18 - ripple ~2000
--> A750KS158M0JAAE014 (Kemet A750 - 6,3V - 1500uF - ESR14 - ripple 4100) --> sollte passen

65IVEF
105°C FL
1000µF 16V
d:8mm h:21mm

Panasonic FL - 16V - 1000uF habe ich keine Werte für. Sollten aber Ultra low ESR Elkos sein.
--> APSG160ELL122MH20S (Chemi-Con 16V - 1200uF - ESR8 - ripple 7500) --> ESR8 ist wohl recht niedrig, denke aber, dass es passt.

edit. Panasonic FL sind schlechtere Elkos als die FJ, siehe Post von WMDK. Leider gibt es hier keinen passenderen Ersatz als die PSG Polys.

61IVGN
105°C FJ
820µF 6,3v
d:8mm h:12mm

Panasonic FJ - 6,3V - 820uF - ESR30 - ripple 1140
--> A750KK827M0JAAE016 (Kemet A750 6,3V - 820uF - ESR16 - ripple 4100 ) --> sollte passen

---------------------------------------------------------------------

Mein Versuch als Hilfe. Ich hoffe, es hilft etwas weiter.
Ich habe nur nach den fett gedruckten geschaut.

Abit AV8

Farbe	Menge	Hersteller / Aufdruck	Spannung	Kapa	Durchm.	Höhe	Leiterabstand	Vorschlag
Rot	4	Rubycon ZL	16 V	1200 uF	10 mm	24 mm	5 mm	EEU-FR1E122L
Gelb	11	Rubycon MBZ	6,3 V	2200 uF	10 mm	21 mm	5 mm	Chemi-Con PSG - 16V - 2200uF
Blau	30	Rubycon YXG	6,3 V	1000 uF	8 mm	12,5 mm	3,5 mm	EEU-FR0J102
Pink	10	Rubycon YXG	25 V	100 uF	5 mm	12 mm	2 mm	RNE1C101MDS1
Lila	4	MZA	10 V	100 uF	6,3 mm	7,5 mm	2,5 mm	EEU-FR1C101 ??? sagt mir nichts. Würde es mit den Panas probieren

ASRock 775 Dual 880 Pro

Farbe	Menge	Hersteller / Aufdruck	Spannung	Kapa	Durchm.	Höhe	Leiterabstand	Vorschlag
Rot	6	Chemi-Con KZG	6,3 V	3300 uF	10 mm	24 mm	5 mm	APSG160ELL222MJ20S
Gelb	5	Chemi-Con KZG	16 V	1200 uF	10mm	24 mm	5 mm	EEU-FR1E122L
Pink	2	Chemi-Con KZE	6,3 V	1500 uF	10 mm	24 mm	5 mm	A750KS158M0JAAE014
Lila	21	OST RLP	6,3 V	1000 uF	8 mm	12 mm	3,5 mm	EEU-FR0J102
Grün	1	Chemi-Con KMG	16 V	470 uF	8 mm	12,5 mm	3,5 mm	A750KS477M1CDAE013
Hellblau	6	Teapo	16 V	100 uF	5 mm	7,5 mm	2 mm	ESS107M016AC2KA

Asus P5ND2 SLI

Farbe	Menge	Hersteller / Aufdruck	Spannung	Kapa	Durchm.	Höhe	Leiterabstand	Vorschlag
Rot	5	Chemi-Con KZG	16 V	1000 uF	8 mm	19 mm	3,5 mm	A750KK108M0JAAE015
Gelb	10	Panasonic (M) FJ	6,3 V	820 uF	8 mm	12 mm	3,5 mm	A750KK827M0JAAE016
Pink	3	Chemi-Con KZG	16 V	470 uF	8 mm	12,5 mm	3,5 mm	APSG160ELL471MH08S
Lila	8	Chemi-Con TMZ	6,3 V	1000 uF	8 mm	12,5 mm	3,5 mm	A750KS158M0JAAE014 ??? kein Datenblatt dazu; würde es mit den Kemets probieren
Blau	1	Nichicon (W)MH	6,3 V	1500 uF	8 mm	20,5 mm	3,5 mm	A755MS158M0JAAE013
Hellblau	5	Rubycon YXG	6,3 V	470 uF	6,3 mm	11.5 mm	2,5 mm	A750EK477M0JAAE018 oder A758EK477M0JAAE015 ??? Die Kemets sollten zu niedrigen ESR Wert haben. Ersatz eher durch Panasonic FR
Grün	8	KZH	16V	100 uF	5 mm	12 mm	2 mm	ESS107M016AC2KA

Abit KN8

Farbe	Menge	Hersteller / Aufdruck	Spannung	Kapa	Durchm.	Höhe	Leiterabstand	Vorschlag
Rot	3	Panasonic (M) FJ	16 V	1800 uF	10 mm	25 mm	5 mm	EEU-FS1C182
Gelb	7	Chemi-Con KZJ	6,3 V	1800 uF	8mm	20 mm	3,5 mm	A750KS158M0JAAE014
Blau	17	OST RLS	25 V	100 uF	6,3 mm	11,5 mm	2,5 mm	Panasonic FR - 25V - 100uF
Pink	2	Teapo	25 V	470 uF	10 mm	12,5 mm	5 mm	EEU-FR1E471
Lila	3	OST RLX	6,3 V	1500 uF	10 mm	13 mm	5 mm	A759MS158M0JAAE013
Grün	20	OST RLS	6,3 V	1000 uF	8 mm	11,5 mm	3,5 mm	EEU-FR0J102
