[Sammelthread] NostalgieDeLuxx Bastelthread

[error126]

Ich habe ein AsRock Taichi X570 zum Plündern oder Instandsetzen zu verschenken...
Leider ist der Deckel des SpaWa Waterblocks gerissen und G12 (normalerweise nehme ich nur DP Ultra, aber meine Tochter wollte pink) ist direkt auf die Stromleitungen des ersten PCIe Slots getropft und hat da einen kurzen verursacht... Und auf zwei Chips unterhalb, die definitiv in Rauch aufgegangen sind.
Ich gehe davon aus, dass es die EVGA 980 meiner Tochter mit zerrissen hat, so wie die aussieht, aber ich habe kein Billosystem zum testen. Rechner zeigte zumindest kein Bild und die Sockel Pins vorne sind verschmort. Bei der Karte würde ich mich freuen, falls sich die jemand anschauen könnte, ob man da noch was retten kann; wenn nicht, kann sie auch gern geschlachtet werden.



[HerrAbisZ]

Leider ist der Deckel des SpaWa Waterblocks gerissen und G12 (normalerweise nehme ich nur DP Ultra, aber meine Tochter wollte pink) ist direkt auf die Stromleitungen des ersten PCIe Slots getropft und hat da einen kurzen verursacht.

Deswegen meide ich eher Wasserkühlungen



[McZonk]

Wie sieht es aktuell mit Mouser-Bedarf in der Runde aus?



[Tzk]

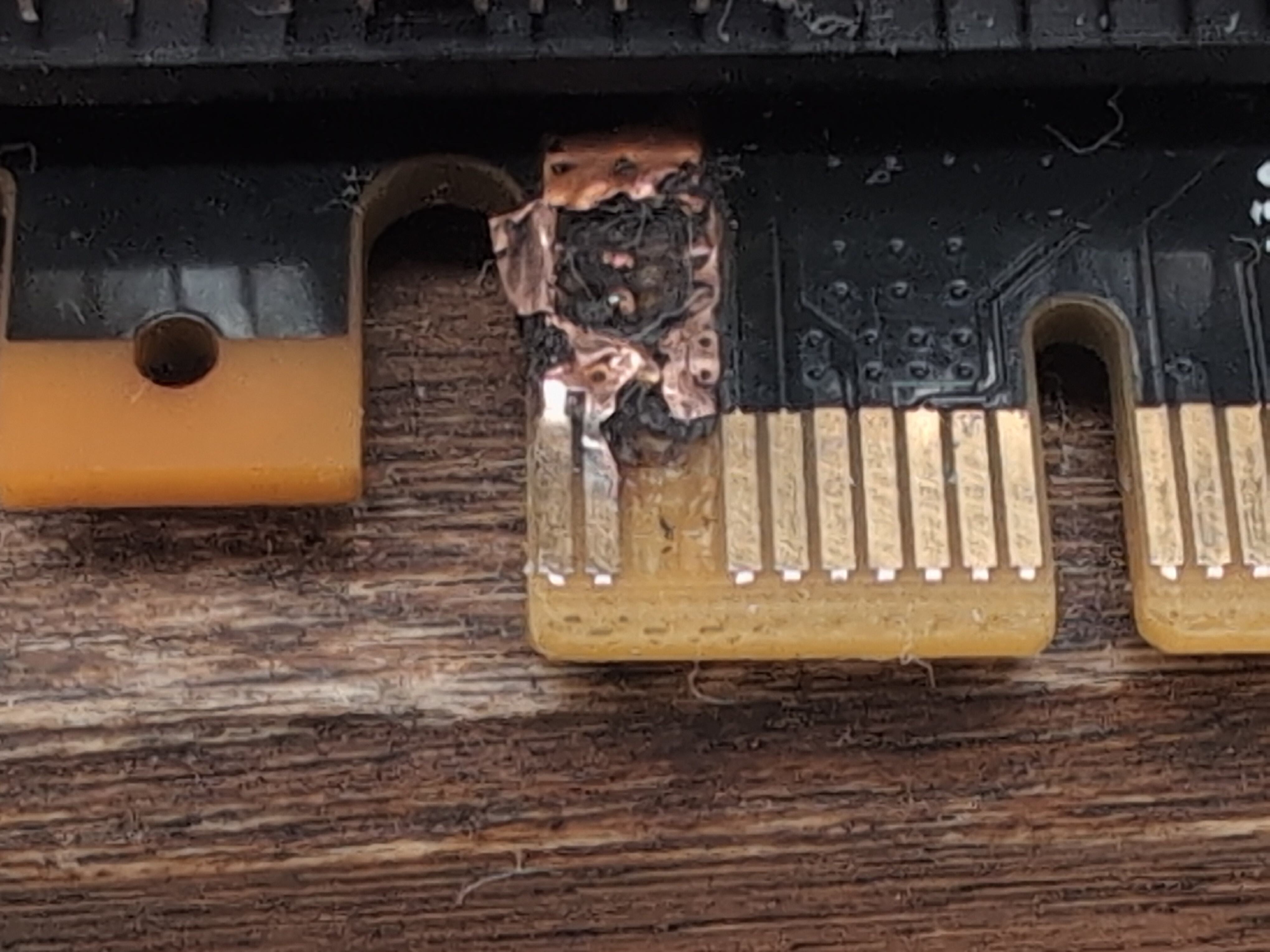

Sockel Pins vorne sind verschmort

Die verschmorten Pins sollten 12V und GND sein. Spricht für einen Kurzschluss… bei sowas würde ich reinigen und dann den Widerstand zwischen 12V und GND sowie den anderen Rails messen. Einfach um einen dauerhaften Kurzschluss auszuschließen. Die karte kann natürlich trotzdem platt sein.



[Strikeeagle1977]

Wie sieht es aktuell mit Mouser-Bedarf in der Runde aus?

ja, siehe Bastelthread warte ich auf die Zuordnung und einige Grafikkarten benötigen auch noch Bestimmung.
Lt Masterchief bin ich eigentlich dran dort, aber habe auch noch nie dort selbst bestellt ... Ob das nen Unterschied macht oder hier ggf einige Leute dort Rabatt bekommen/ Gewerbepreise etc. , idk.

Ich bin froh, wenn jdm für mich mit bestellt.



[error126]

So, ich hab mal versucht, in dem Bereich etwas sauber zu machen... 12V hat Durchgang auf Ground, aber Pin 4 ist faktisch nicht mehr vorhanden (ich habe gegen Pin 7 gemessen). Über Pin 1 bis 3 ist aber auch ein Krater im PCB und möglicherweise irgendwas zusammengeschmolzen... Ideen, was man da noch machen kann?



[Tzk]

Zwei Gedanken dazu:
1. PIN 4 sollte GND sein, wenn über pin 1-4 so ein Krater ist, dann könnte dort ein kurzer sitzen.

2. 12V vom Slot muss nicht zwingend mit den 6/8pol Steckern verbunden sein. Also gut möglich das ein paar ICs auf der Karte im aktuellen Zustand keinen Saft bekommen. Dazu kann masterchief aber vermutlich mehr sagen.



[bschicht86]

nd auf zwei Chips unterhalb, die definitiv in Rauch aufgegangen sind.

Welche 2 Chips sind denn in Rauch aufgegangen? Weil so wie die Grafikkarte aussieht, würd ich fast mal behaupten, dass das Board zu retten wäre, wenn man die Pins im PCIe-Slot ersetzt. Für das Board würd ich mich also erwärmen können.



[error126]

müssten der Asmedia (Soundkarte?) und der darüber liegende "OU12" sein... und glaube ich der linke Cap über der Batterie. Board sollte definitiv aber eine Iso-Behandlung bekommen, bevor da irgendwas geht.
Ist vollständig inkl Zubehör, nur die WiFi Karte hab ich abgebaut, da habe ich anderweitig Verwendung für. Ach, und die beiden Schrauben, die das IO Shield halten, sind verschwunden -.-



[Strikeeagle1977]

Ich bemühe mich mal um weitere Recap

Jetzt geht es erst mal mit GPUs weiter ...

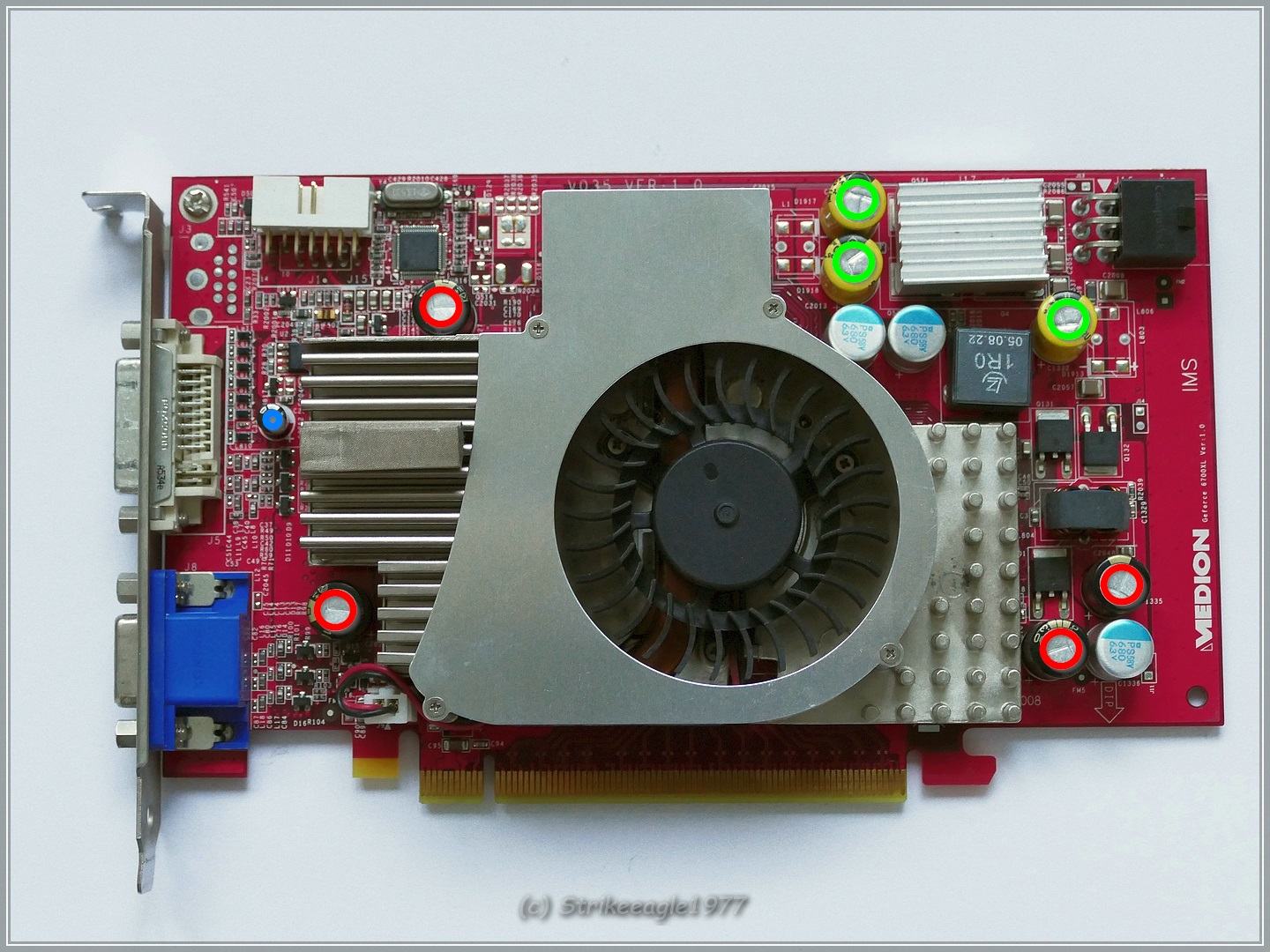

Medion 6700XL aka MSI MS-V035 V1.0

Position	Farbe	Anzahl	Hersteller /Farbe	Typ	Volt	µF	RM	Durchmesser	Höhe ca.	Ersatz
1	rot	4	? / schwarz, goldene Schrift	FJ (M)	6,3	1000	5	10	12,5
2	grün	3	? / gelb, Schwarze Schrift	M 5652U	16	330	5	10	12,5
3	blau	1	? / schwarz, silberne Schrift	?	16	100	2,5	5	12

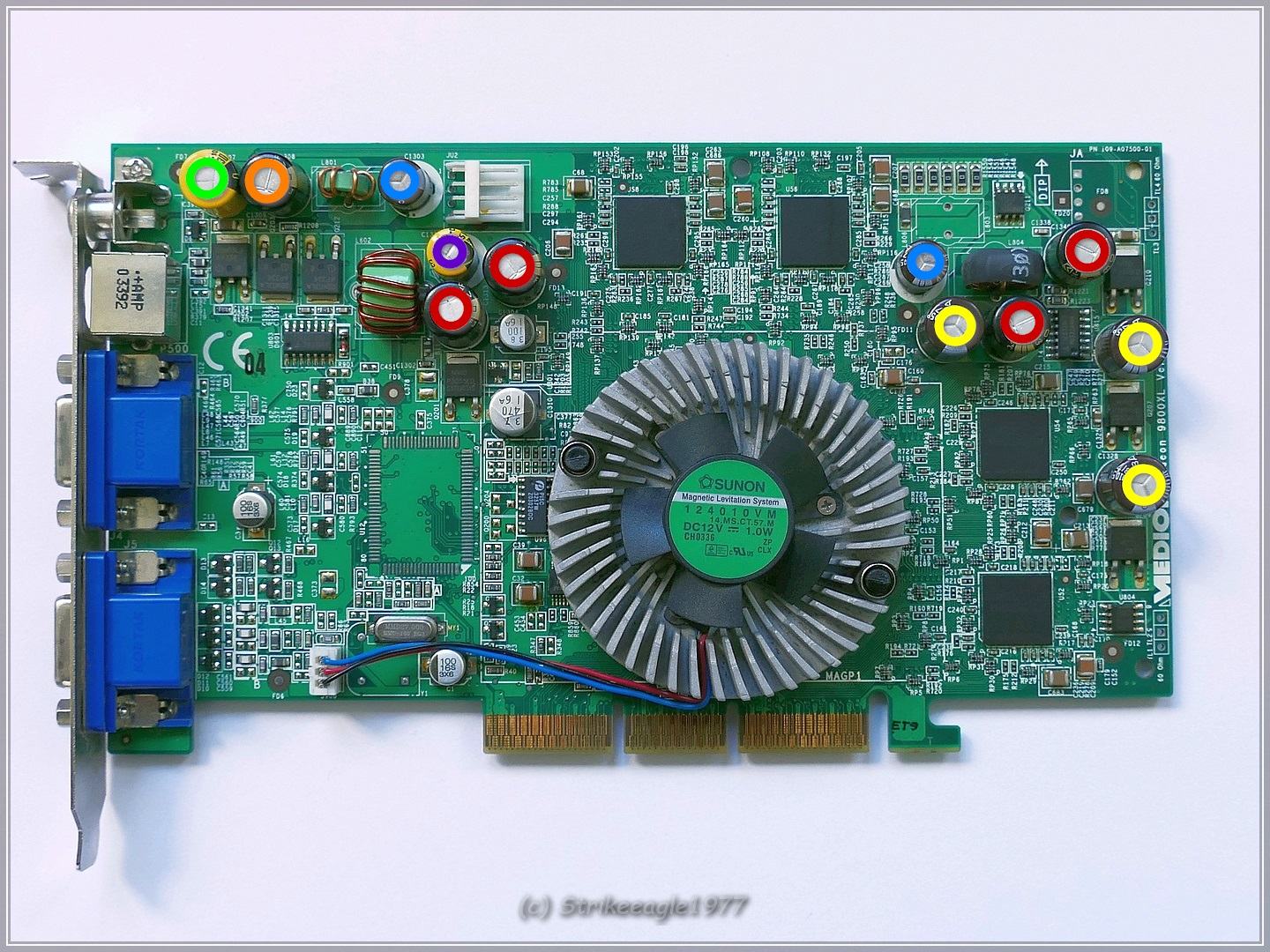

Medion 9800XL aka MSI MS-8934 V1.0

Position	Farbe	Anzahl	Hersteller /Typ	Volt	µF	RM	Durchmesser	Höhe ca.	Ersatz
1	rot	4	FJ (M) 38 IV HF	6,3	1000	5	10	13
2	gelb	3	KZG	10	1000	5	10	13
3	orange	1	FJ (M) 38 IV HF	16	680	5	10	13
4	grün	1	gelb, schwarz unbekannt	16	330	5	10	13
5	lila	1	gelb, schwarz unbekannt	2,5	820	3,5 / 5 möglich	8	12
6	blau	2	KZG	16	470	3,5 / 5 möglich	8	12,5	Pana FR EEU-FR1E471 25V 470µF

Medion 9800XXL aka MSI MS-8956 V1.0

folgt ...
Danke @WMDK , danke @ all



[Masterchief79]

Medion 6700XL aka MSI MS-V035 V1.0

Position	Farbe	Anzahl	Hersteller /Farbe	Typ	Volt	µF	RM	Durchmesser	Höhe ca.	Ersatz
1	rot	4	? / schwarz, goldene Schrift	FJ (M)	6,3	1000	5	10	12,5
2	grün	3	? / gelb, Schwarze Schrift	M 5652U	16	330	5	10	12,5
3	blau	1	? / schwarz, silberne Schrift	?	16	100	2,5	5	12

Anhang anzeigen 1020095

Meine bescheidene Erfahrung: Die von dir rot markierten habe ich gegen 1000/6,3 A750 Kemets ersetzt, das läuft einwandfrei. Auf meiner Karte waren ursprünglich die braunen KZGs drauf, deswegen dachte ich mir, dass das in Sachen ESR schon passt.
Die grün markierten habe ich stehen lassen und den blau markierten bisher nicht angefasst, obwohl man den wahrscheinlich ersetzen sollte.



[digitalbath]

Medion 6700XL aka MSI MS-V035 V1.0

Die grünen würde ich stehen lassen. Das sollten Fujitsu Polys sein.
Die roten Panasonic FJ sind low ESR Elkos mit ESR25 und ripple 1540. Das würde ich (auch) durch Kemets ersetzen. Das (M) auf dem Elko sollte für Matsushita stehen.
Den kleinen Elko habe ich auf meiner Karte nicht nachgesehen. 🙈

Medion 9800XL aka MSI MS-8934 V1.0

rot = Panasonic FJ mit ESR25 / ripple 1540; wie oben
gelb= UCC KZG mit ESR26 / ripple 1540; wie oben
orange = Panasonic FJ mit ESR25 / ripple1540; wie oben
grün und lila könnten auch Fujitsu Polys sein, bin da aber nicht sicher.
blau= UCC KZG mit ESR36 / ripple 1140 --> der Pana FP ist knapp schlechter. Ich denke das kann funktionieren. Ich hätte da eher einen Kemet gesehen.



[Raiden Zero]

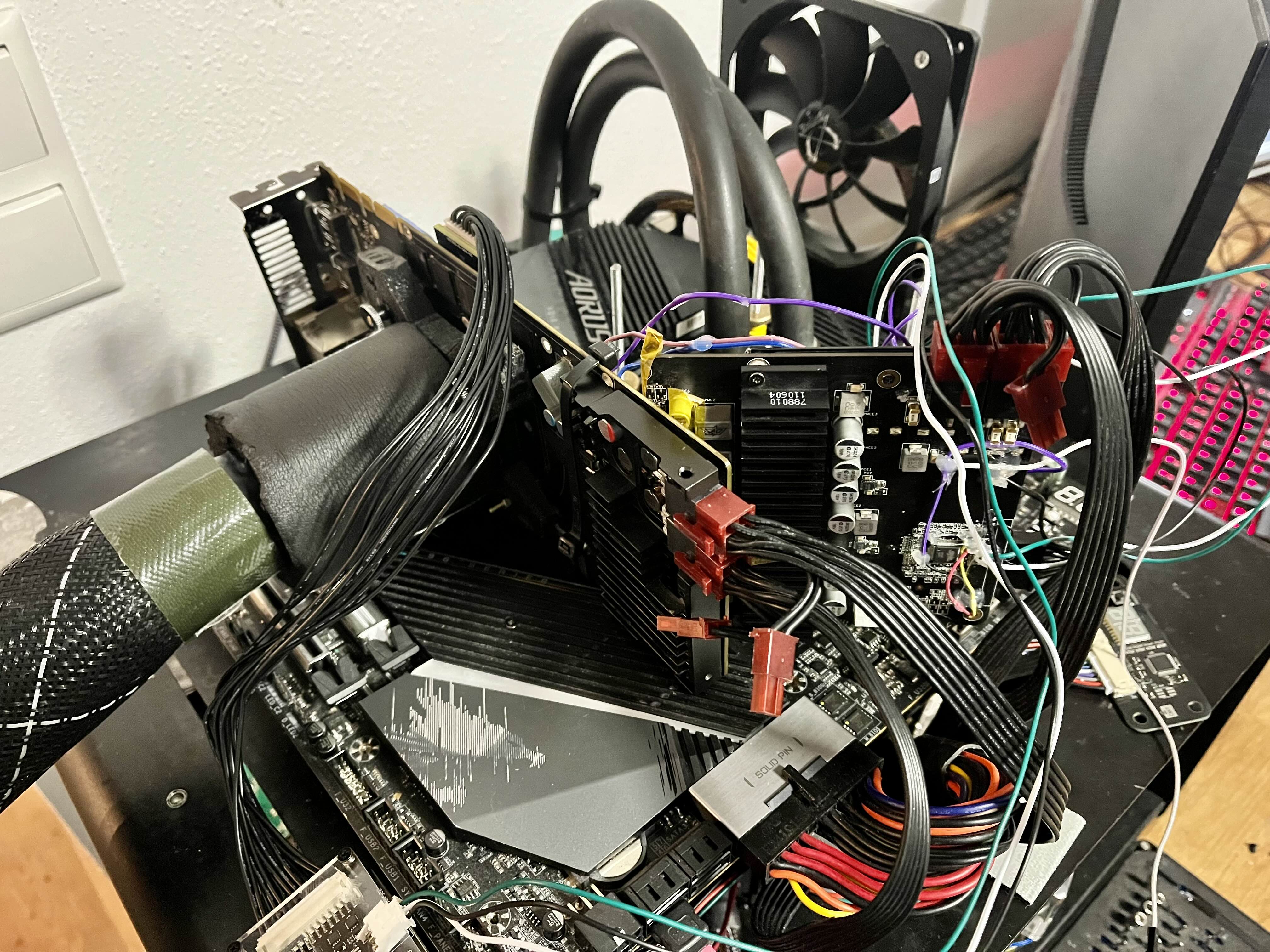

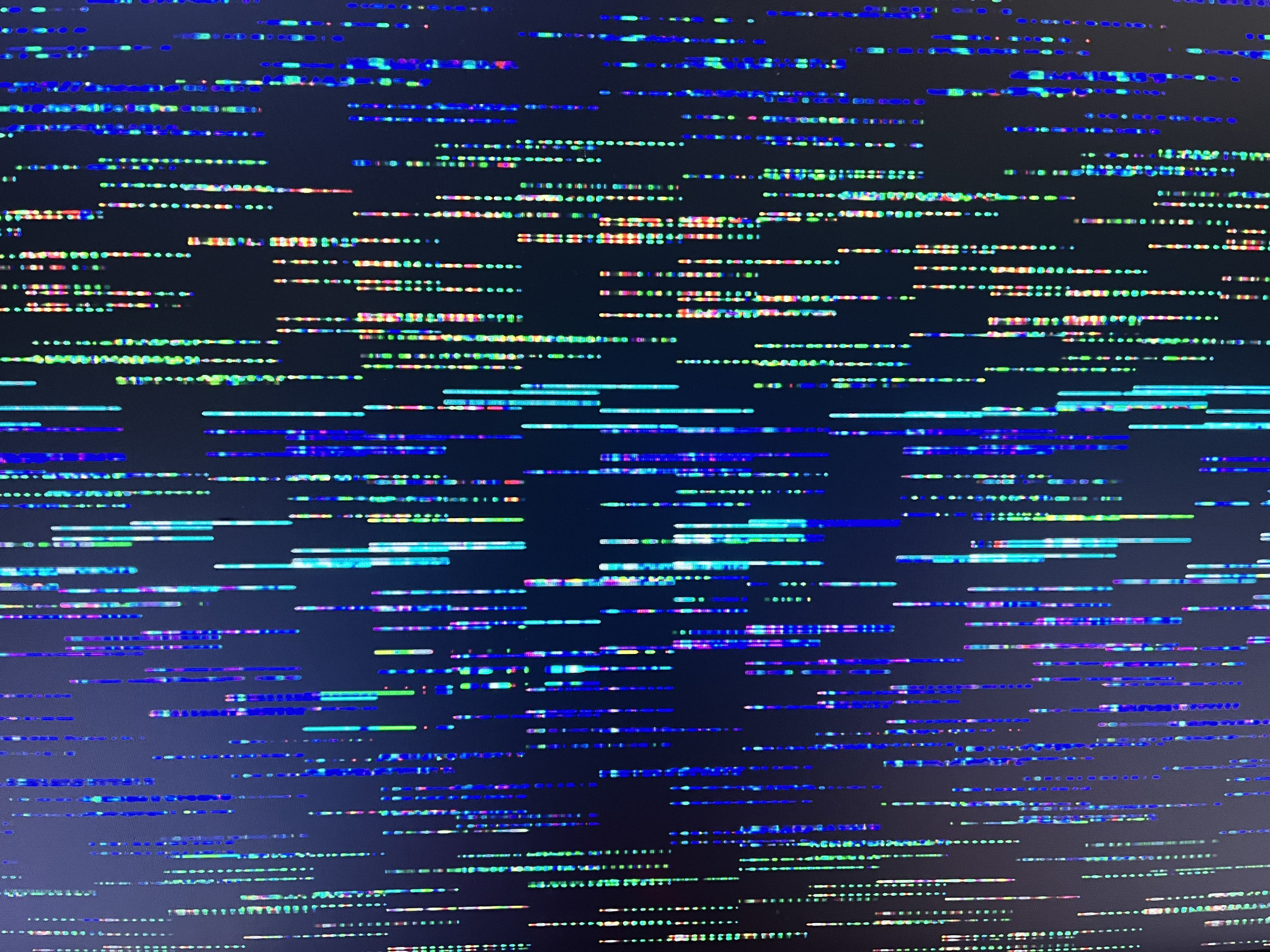

Ich würde jetzt mal spontan auf VMEM tippen. Andere Ideen oder jemand, der das „Fehlerbild“ so schon mal gesehen hat?



[WMDK]

Ich hab noch nie so viele unterschiedliche Elkos gehabt, grausam

Schlimmer geht immer

Intel Maryville D850MV (i850/RD-RAM)

1​

rot​

3​

Nichicon​

PW (M)​

16​

2200​

5​

12,5​

15​

​

https://www.mouser.de/ProductDetail/Nichicon/UPA1C222MHD?qs=C08hmgxokE15XX3N2WYesQ%3D%3D

2​

gelb​

2​

Rubycon​

MBZ​

6,3​

3300​

5​

10​

12,5​

Kemet A750 2200 16V ?​

yes

3​

hellgrün​

3​

​

KZE (1Y)​

6,3​

1500​

5​

10​

20​

​

https://www.mouser.de/ProductDetail/Panasonic/EEU-FR1C152?qs=ATUT3BIXiFja4K8JUzKMeQ%3D%3D

4​

blau​

1​

Rubycon​

ZL​

10​

1500​

5​

10​

22,5​

​

https://www.mouser.de/ProductDetail/Panasonic/EEU-FR1C152?qs=ATUT3BIXiFja4K8JUzKMeQ%3D%3D

5​

lila​

7​

Sanyo​

Os-Con (SP)​

4​

560​

3,5​

8​

10,5​

belassen?​

yes

6​

orange​

3​

Nichicon​

VR(M)​

25​

220​

3,5​

8​

12,5​

​

https://www.mouser.de/ProductDetail/Nichicon/UHE1E221MPD?qs=li8X1UspKT40hPEADV4Tiw%3D%3D

7​

hellblau​

12​

Nichicon​

VR(M)​

25​

100​

2,5​

6​

12​

belassen?​

Kann man lassen. Wie du willst.

https://www.mouser.de/ProductDetail/Panasonic/EEU-FC1E101S?qs=XZT10BZ%2FaGG7SbPLggsp3w%3D%3D

8​

dunkelgrün​

3​

Nichicon​

VR(M)​

16​

470​

3,5​

8​

12,5​

​

https://www.mouser.de/ProductDetail/Rubycon/16ZLJ470M8X11.5?qs=T3oQrply3y8V%2F%252BgLU3cyUA%3D%3D

9​

rosa​

1​

Nichicon​

VR(M)​

6,3​

1000​

3,5​

8​

12,5​

Kemet A755 1000 6.3V ?​

Bitte nicht, die VR Serie ist General Purpose, das geht in die Hose mit den Kemets.

https://www.mouser.de/ProductDetail/Rubycon/6.3YXJ1000M8X11.5?qs=T3oQrply3y%2F7UoqOtlf8hw%3D%3D

10​

dunkelrot​

14​

​

SME​

25​

22​

2,5​

5​

11​

belassen?​

Kann man lassen. Wie du willst.

https://www.mouser.de/ProductDetail/KEMET/ESC226M035AC3AA?qs=XBt%252BB46Zr9jtk7z%252BEl2XLg%3D%3D

11​

türkis​

2​

Nichicon​

VR(M)​

10​

470​

2,5​

6​

12​

​

https://www.mouser.de/ProductDetail/Rubycon/10YXJ470M6.3X11?qs=T3oQrply3y%252BqyQLzZRgLrw%3D%3D

Beitrag automatisch zusammengeführt: 19.08.2024

blau= UCC KZG mit ESR36 / ripple 1140 --> der Pana FP ist knapp schlechter. Ich denke das kann funktionieren. Ich hätte da eher einen Kemet gesehen.

Auf jeden Fall Kemet. Die KZG sind besser als Datenblatt.



[error126]

So, ich hab mal versucht, in dem Bereich etwas sauber zu machen... 12V hat Durchgang auf Ground, aber Pin 4 ist faktisch nicht mehr vorhanden (ich habe gegen Pin 7 gemessen). Über Pin 1 bis 3 ist aber auch ein Krater im PCB und möglicherweise irgendwas zusammengeschmolzen... Ideen, was man da noch machen kann?

@Masterchief79 hast du da noch eine Idee / Hilfe zur Selbsthilfe?



[Strikeeagle1977]

Die grünen würde ich stehen lassen. Das sollten Fujitsu Polys sein.

Schlimmer geht immer

Herzlichen Dank euch beiden.

Ich würde ja auch mehr Infos zu ESR und Ripple da reinpacken, aber Identifizierung der Hersteller und Daten(blatt)suche, da tue ich mich mega schwer.
Wenn man diese Steps irgendwie mit ner Datenbank erschlagen könnte, dann ist die Zuordnung Ersatz vermutlich auch noch einfacher, aber mann muss ja auch auf die Verbauposition / Funktion achten.
CPU primary / secondary, Aux etc.
Kommt vermutlich mit der Zeit, genauso wie die üblichen Verdächtigen, die nicht ersetzt werden müssen, weil sehr klein, kaum Belastung, oder die bekannten lösemittelbasierten Elkos etc.?

Natürlich wandert das in den nächsten Tagen fix in den Recap Thread, nutzbar und auffindbar für alle und @Tzk , will ja auch seinen Startpost pflegen



[Masterchief79]

@Masterchief79 hast du da noch eine Idee / Hilfe zur Selbsthilfe?

Da ist alle Liebesmüh vergebens, fürchte ich. Da sind mindestens die ersten drei Schichten zusammengeschmolzen, das ist nicht nur + und -, sondern auch ne Datenschicht ist dabei.
Theoretisch erster Schritt wäre, dir einen Dremel zu schnappen und die Schichten wegzudremeln, bis du keine verkohlten Stellen mehr siehst. Kohle leitet. Das wieder zu flicken, gerade mit haarfeinen Leiterbahnen, ist nen Zirkus, den nur ein paar Leute in Deutschland beherrschen und die sich das auch entsprechend bezahlen lassen - was für eine 980 definitiv nicht lohnt.

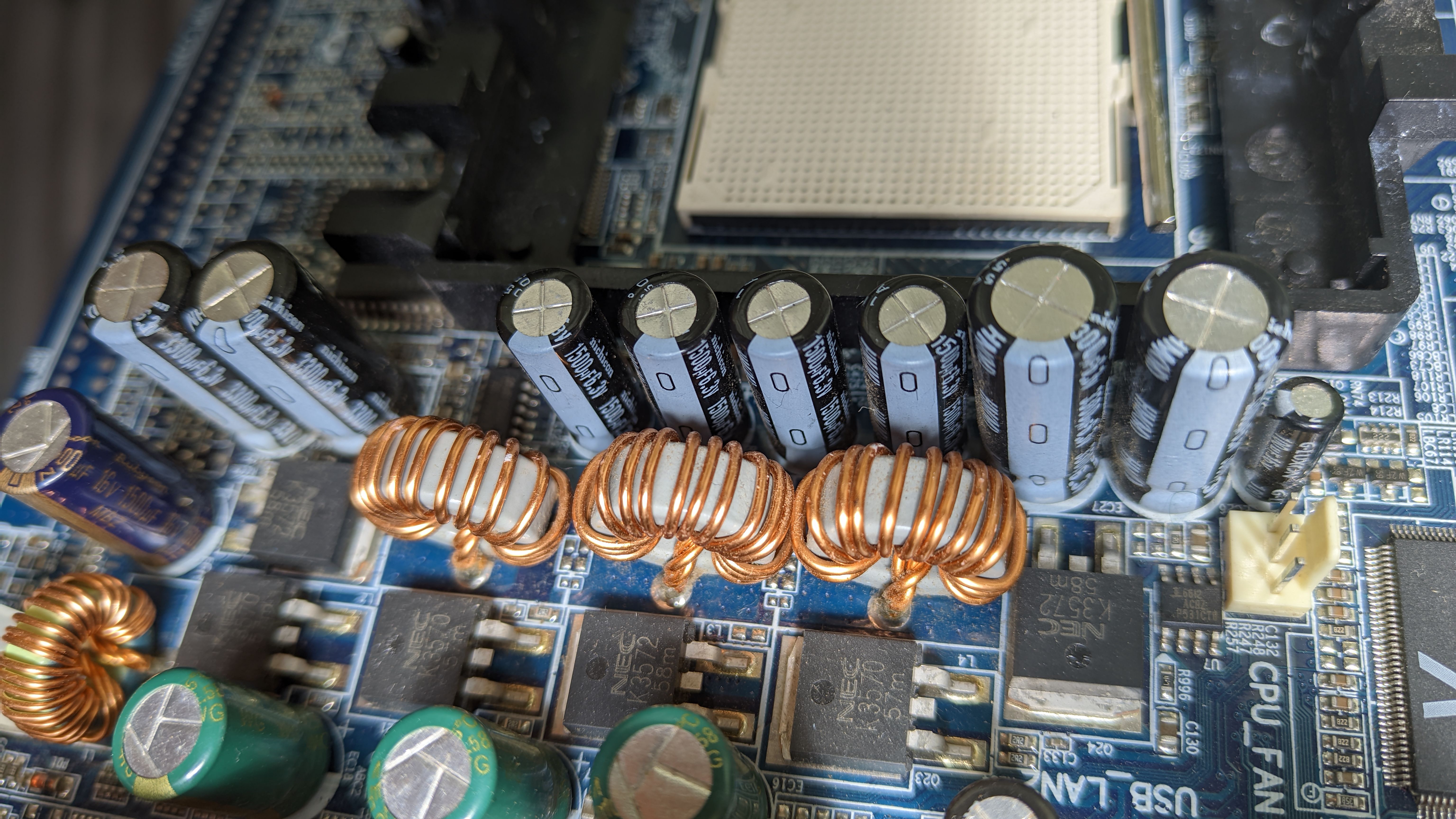

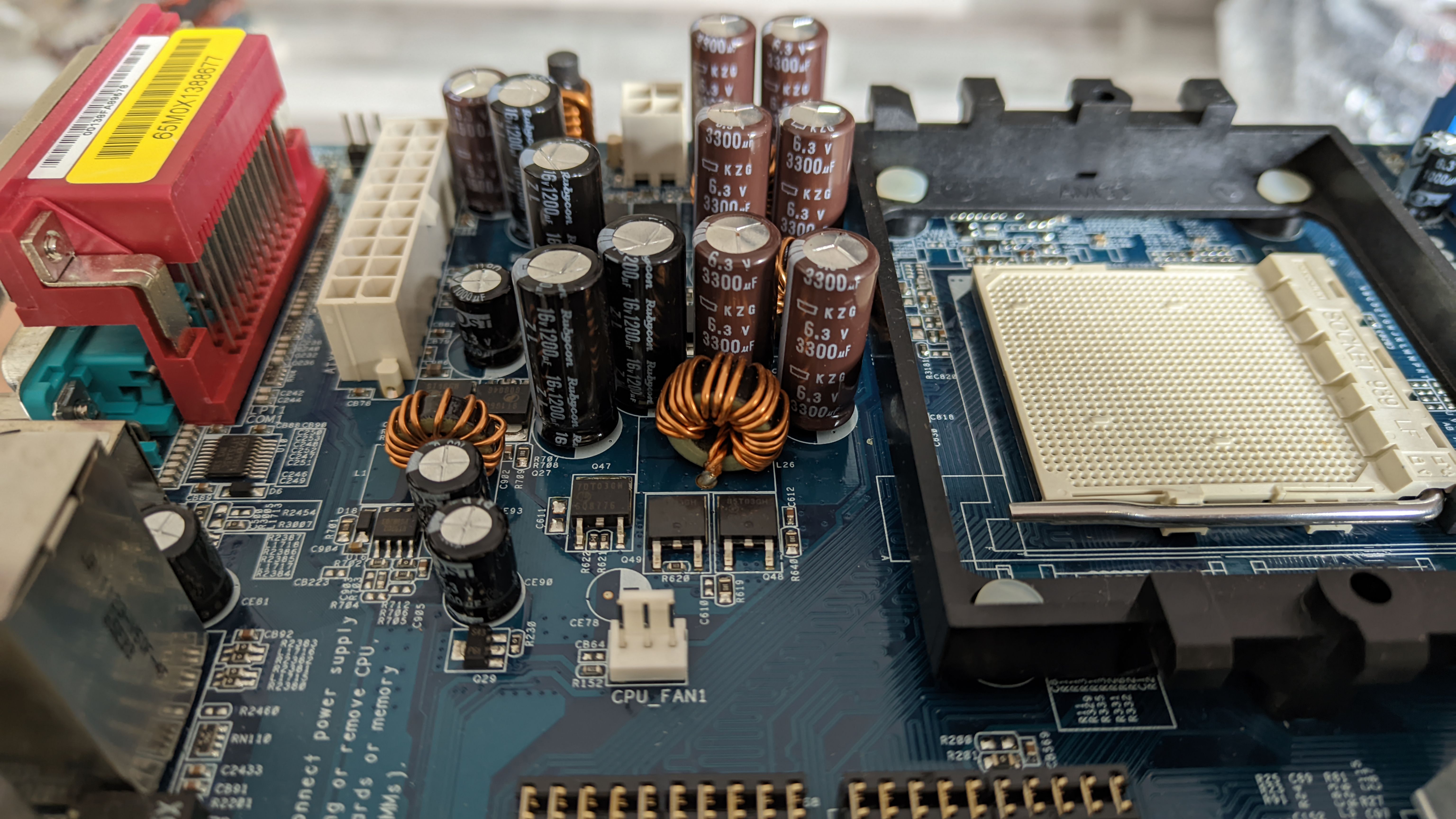

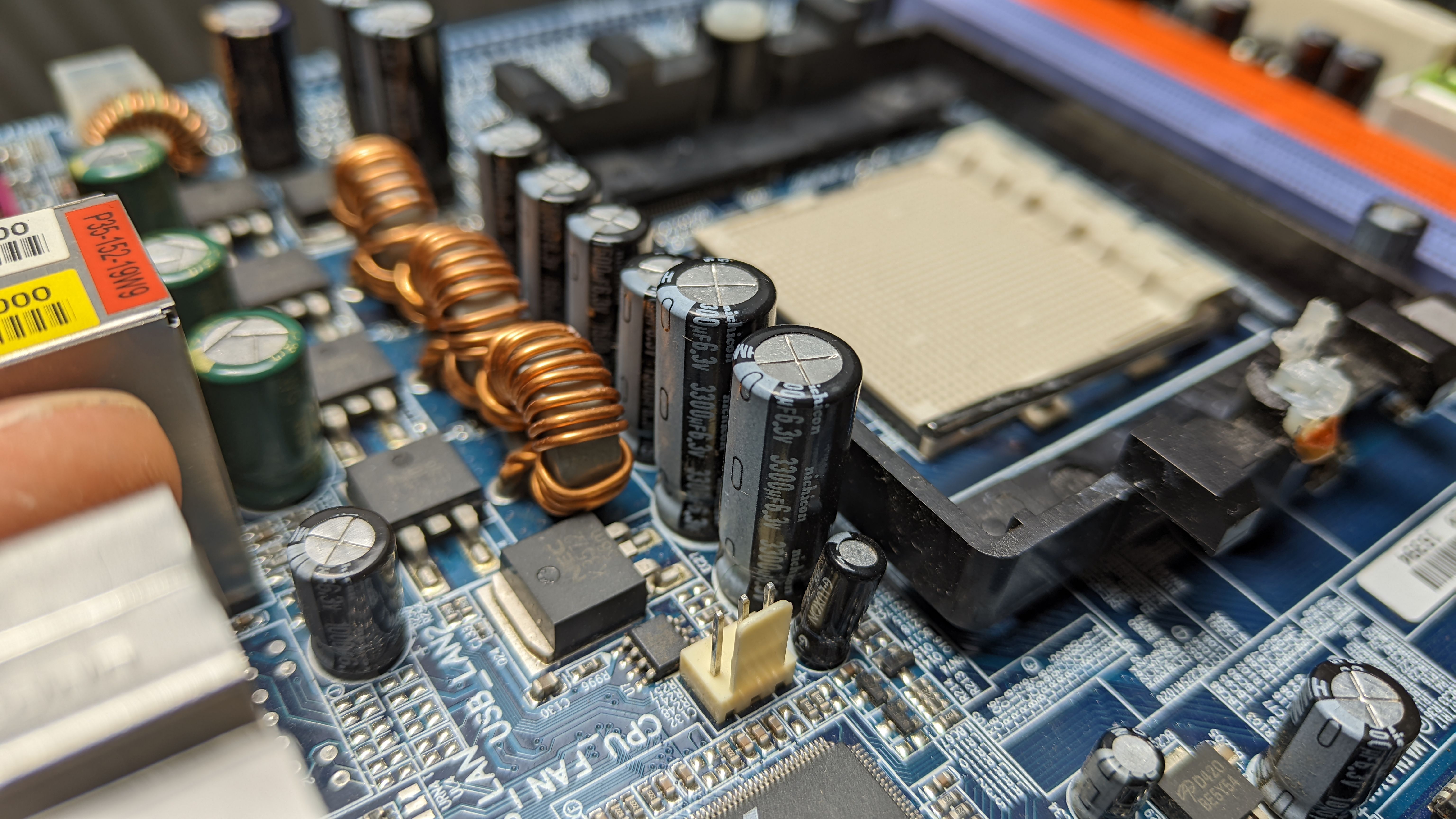

@all Könnt ihr mir nen Tipp geben, was ich hier als Ersatz nehmen kann? Gerade keine Zeit ne volle Recap-Liste zu machen.

ASRock 939 Dual SATA2
3300/6,3 KZG
1200/16 Rubycon ZL

Gigabyte K8NF-9
3300/6,3 Nichicon
1500/6,3 Nichicon

Fragt mich übrigens nicht, wieso die Anhänge nicht funktionieren. Draufklicken sollte sie aber öffnen.



[WMDK]

ASRock 939 Dual SATA2

3300/6,3 KZG

2200µF / 16V KEMET Polys

1200/16 Rubycon ZL

in 1200µF Pana FS https://www.mouser.de/ProductDetail/Panasonic/EEU-FS1E122B?qs=gt1LBUVyoHmFROlxtP%2BZgA==
in 1500µF Pana FR https://www.mouser.de/ProductDetail/Panasonic/EEU-FR1C152?qs=ATUT3BIXiFja4K8JUzKMeQ==

Gigabyte K8NF-9

3300/6,3 Nichicon

Da das Nichicon HM sind, die da stehen:
2200µF / 16V KEMET Polys

1500/6,3 Nichicon

Ebenfalls HM, daher einen A750/755/759 in der passenden Größe wählen.



[Masterchief79]

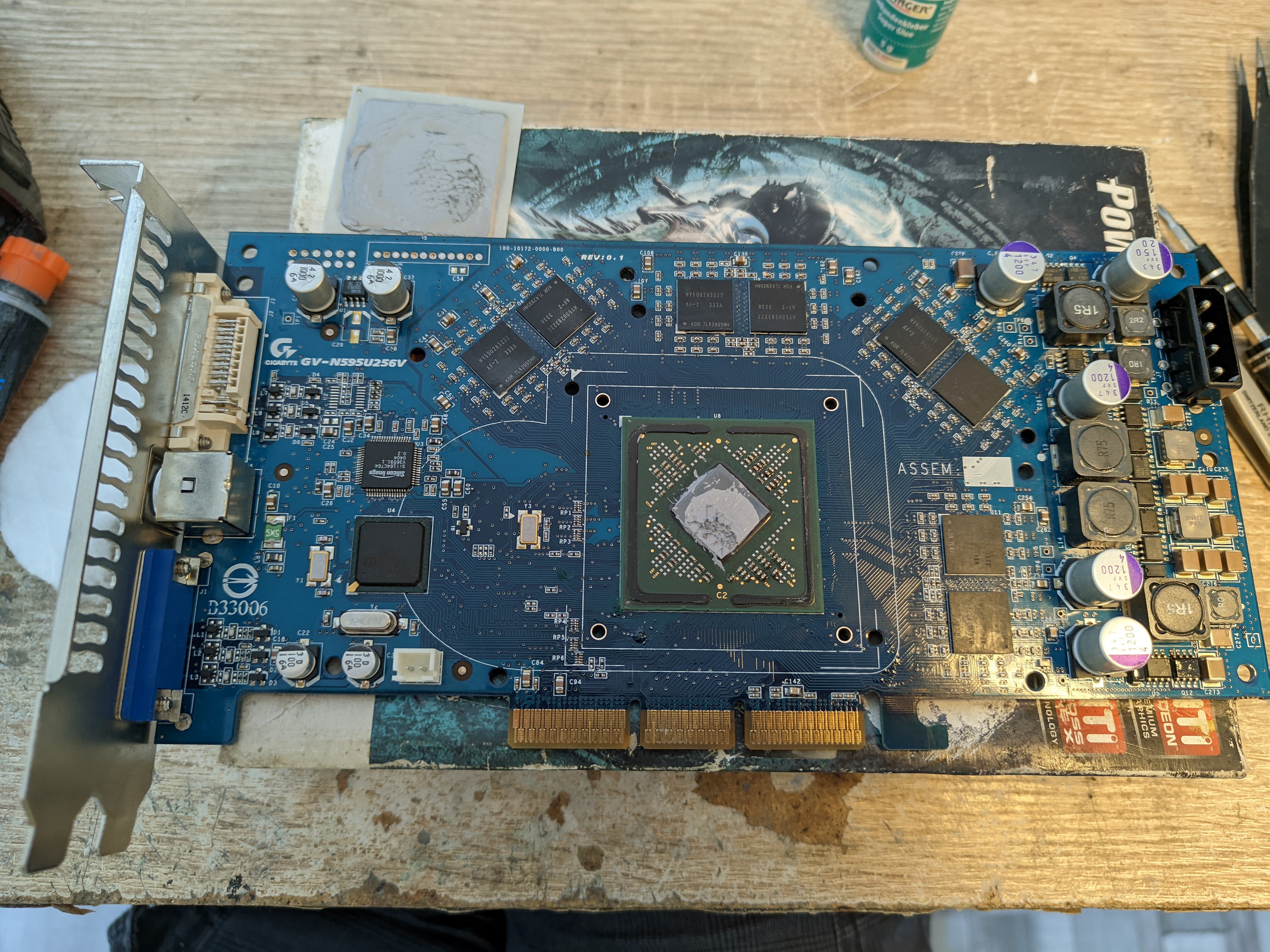

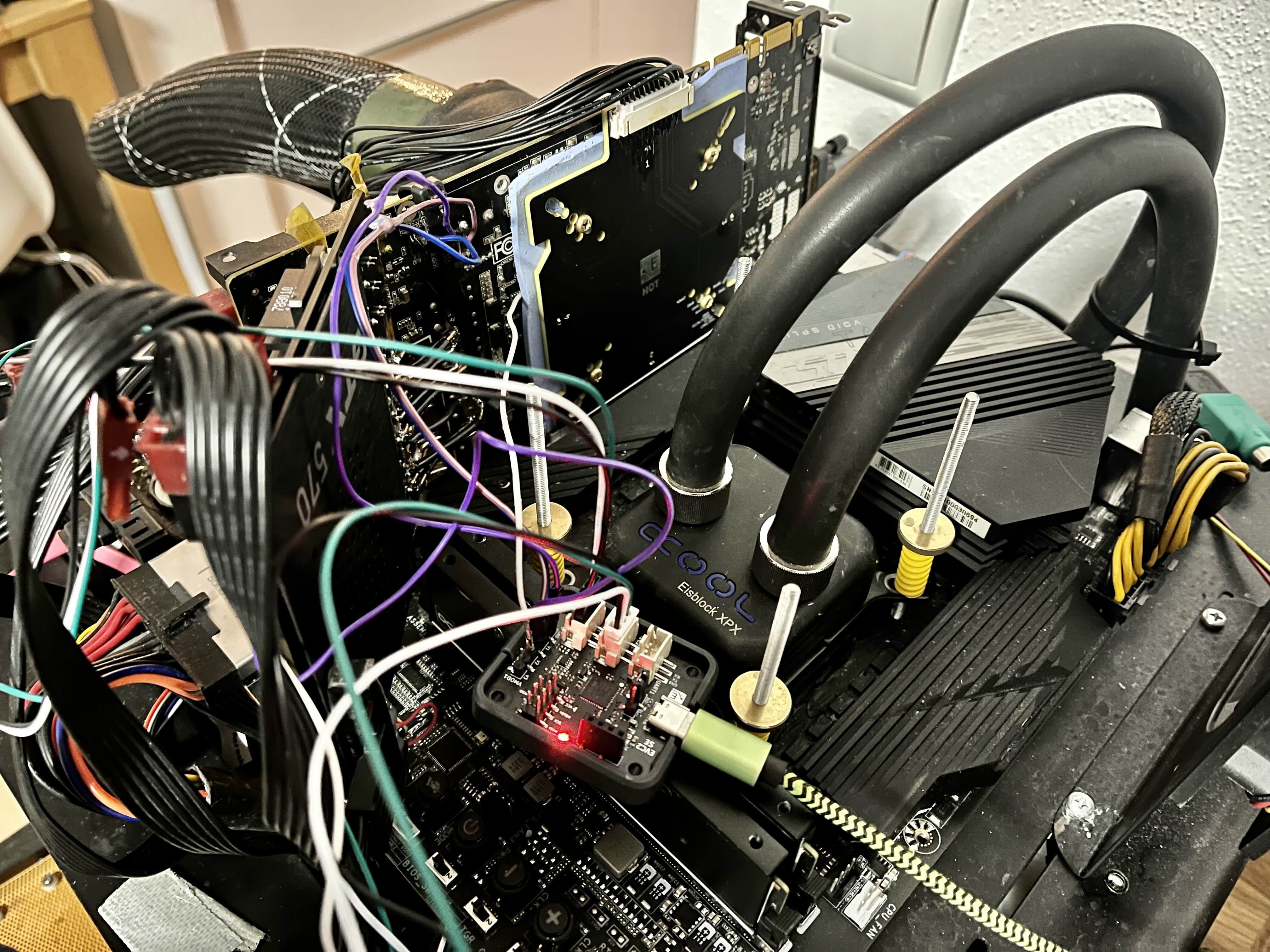

Kurze Zusammenfassung von der Reparatur meiner Gigabyte FX5950 Ultra die letzten Tage.

- Hab die Karte vor ein paar Monaten repariert, hatte Speicherfehler auf B0, waren nach einem Mem Reball weg (da gehörte sie noch @cl4w)
- Hab fleißig Max Payne 2 drauf gezockt, vor ein paar Tagen wurde ich dann mit Streifen im Bild begrüßt
- Wieder B0 - dasselbe Bit -> also doch GPU Lötstelle
- GPU abgelötet und reballed - leider dabei kaputtgegangen (shorted) - machste nix bei den alten Dingern, kann immer mal passieren
- Spender GPU #1 von einer Leadtek 5950U reballed und aufgelötet -> Nur Pixelsalat gehabt, GPU defekt
- Spender GPU #2 von einer Asus 5950U reballed und aufgelötet -> Keine Speicherfehler mehr! Aber das Bild war blau. Roter und grüner Kanal waren GPU-intern defekt.

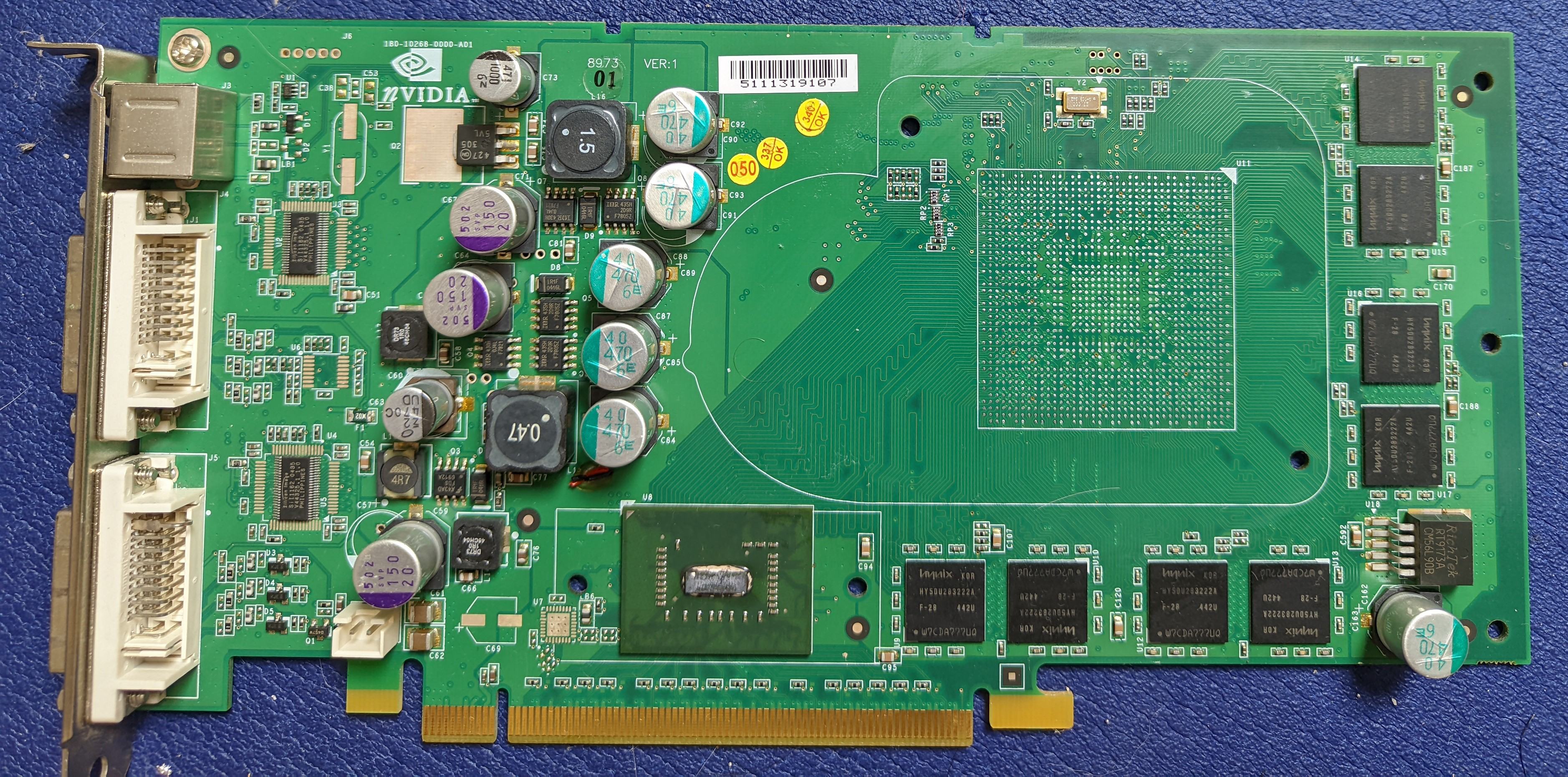

- Spender GPU #3 (langsam werden die Bestände dünn) von meiner funktionierenden Quadro FX1300 abgelötet, reballed und verpflanzt

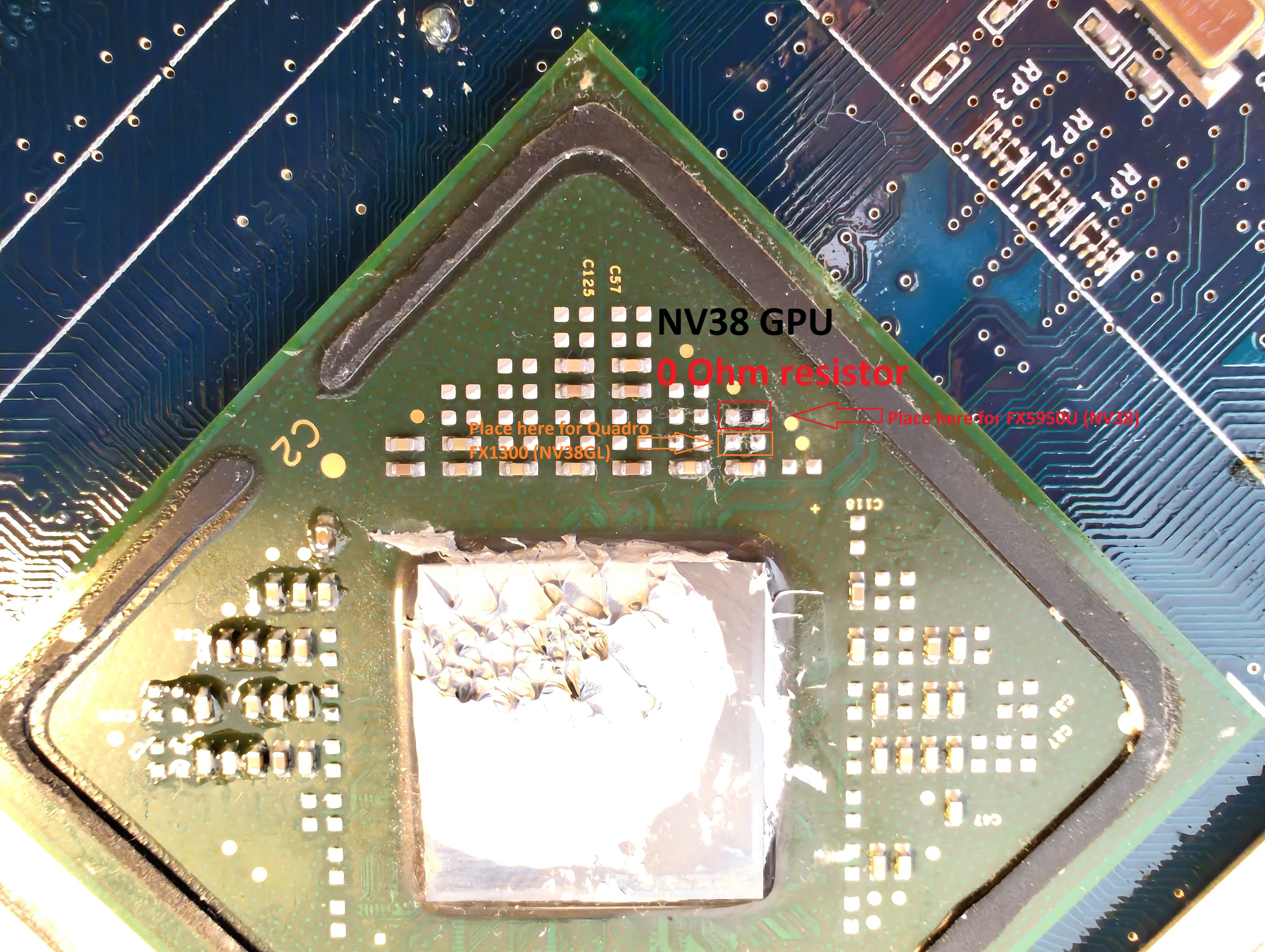

- GPU von NV38GL auf NV38 abgeändert (dafür muss ein Widerstand auf der GPU verschoben werden, siehe Pic)
- Karte läuft mit der Quadro-GPU endlich wieder.

Defekte 5950U im Referenzdesign werden hier nicht geduldet. Aber ehrlich, ich bin doch sehr froh, dass das endlich geglückt ist. Hoffentlich bleibt das jetzt auch so, da wird man ja doch leicht paranoid irgendwann.

@WMDK Danke, stehen auf der Liste



[stunned_guy]

Top Leistung !!!
Wieviel FX5950 hast du auf Lager, wenn du hier schon eine Auswahl hattest ?



[Masterchief79]

Danke! Also im Großen und Ganzen hab ich in den letzten Monaten gesammelt:
- zwei defekte 5950 Ultra
- eine defekte MSI 5900U, die revived werden konnte (Bericht hier)
- drei funktionsfähige Quadro FX1300, von denen ich zwei aber schon wieder verkauft hatte
Kostenpunkt gesamt ca. ~150-180€.

Die zwei 5950U waren leider beyond saving, und wie ihr mitgekriegt habt, lasse ich da nicht so schnell locker.
Leider bekommt man bei den Dingern keine Schnäppchen, die einfach zu retten sind. Das hab ich nach den ganzen Versuchen dann auch akzeptiert und für die Gigabyte FX5950U von cl4w tiefer in die Tasche gegriffen. Zum Glück geht die jetzt wieder...

Dafür habe ich jetzt noch eine weitere FX1300 im Zulauf, die ich theoretisch zur PCX5950(+) umbauen könnte. Die Hynix F-28 Ramchips fliegen runter und die 5900er (AF22, 2.2ns) oder 5950er (AF20, 2.0ns) kommen drauf. Das wäre ein Projekt, auf das ich Bock hätte, aber das machen wir an einem anderen Tag
Edit: Vielleicht meine ich auch ne PCX5900, legts nicht auf die Goldwaage. Die PCX5900 hatte nur 128MB Ram, darauf würde es mit der Methode auch hinauslaufen.



[Raiden Zero]

Bräuchte mal eure Hilfe bei der Teilesuche bzw. Beschaffung.
Und zwar will bzw. muss ich den Oszillator auf einer meiner X1900XT tauschen.

Derzeit verbaut ist ein NKG SCO3 (3.3V, 7mm x 5mm, HCMOS) mit 27MHz verbaut. Ich brauche gute 10% mehr, also irgendwas um die 30MHz.
Zumindest die erste Suche hat keine Quellen ergeben. Idealerweise wärs natürlich ebenfalls ein SCO3 aber mit mehr MHz.

Jemand ne Idee wo man sowas herbekommt oder weiß ne Karte, die als Spender dienen könnte?



[Strikeeagle1977]

Dafür habe ich jetzt noch eine weitere FX1300 im Zulauf

Naja, früher wäre das krank gewesen,
aber heutzutage sind die Preise so krank hoch, dass man fast von logischer Reaktion und Aufwand für noch größeren Nutzen sprechen könnte.

Gut so ...


Schade, dass in Taiwan die Chips so nicht mehr rumliegen ...

Beitrag automatisch zusammengeführt: 19.08.2024

ich brauche nochmal jdm, der mich etwas an die Hand nimmt ...

Ich suche jetzt den Ersatz

Die roten Panasonic FJ sind low ESR Elkos mit ESR25 und ripple 1540. Das würde ich (auch) durch Kemets ersetzen. Das (M) auf dem Elko sollte für Matsushita stehen.

Bei Mouser habe ich 6,3V 1000µF in der Suche ausgewählt, bekomme da aber keinen Durchmesser 10mm raus.
Gehe ich dann auf 10VDC hoch, oder lieber höhere Kapazität? Denke eher VDC höher wählen und gut, oder?


ESR liegt durch alle Kemet Serien bei 13, 12 etc. das wäre ok, weil besser ...
Ripple lese ich im Datenblatt nicht, ich vermute die schreiben da RC 100Khz, da sind aber Werte jenseits der 4000. Der darf also auch exorbitant höher sein?

Wohnach wähle ich nun die passenden Serien bei Kemet aus? A750, A759 oder A755?
Einfach, wenn es passt?

A755MS158M0JEAE013 5000 hours

oder doch besser

A759MS108M1AAAE012 2000 hours


Verzweifelte Grüße, ich wünsche mir gerade 5 Monitore 🫣



[Blimp]

Sehr cool, dass die FX5950 Ultra wieder läuft!

Hat nVidia mit der FX1300 eigentlich Resteverwertung betrieben?



[Strikeeagle1977]

1500/6,3 Nichicon

Ebenfalls HM, daher einen A750/755/759 in der passenden Größe wählen.

toll, den finde ich natürlich sofort ...

A755MS158M0JEAE013



[digitalbath]

@Strikeeagle1977
Ripple Werte dürfen höher sein. Der ESR Wert sollte ähnlich oder minimal kleiner sein, wobei das auch vom Schaltkreis abhängt. Beim Ripple nur darauf auchten, dass dieser nicht unterschritten wird.
Beim Kemet (750er, 755er, 759er) würde ich auf 10V oder 16V Variante gehen.
Der ESR Wert der 6,3V Variante soll wohl eher höher liegen. Wie hoch kann ich nicht sagen.

A755MS158M0JEAE013 5000 hours

oder doch besser

A759MS108M1AAAE012 2000 hours

Bei den Betriebsstunden. 125° vs. 105°
Achtung du hast da 1500uF vs. 1000uF!



[Strikeeagle1977]

Achtung du hast da 1500uF vs. 1000uF!

jup, einmal VDC höher gewählt, einmal Kapazität höher gewählt, um auf Durchmesser zu kommen ...

Danke Dir



[digitalbath]

jup, einmal VDC höher gewählt, einmal Kapazität höher gewählt, um auf Durchmesser zu kommen ...

Ich wollte nur sagen. Nicht dass du 1500uF an einer Stelle rein lötest wo 1000uF vorgesehen sind. Kann funktionieren, muss aber nicht. Viel Erfolg!



[Strikeeagle1977]

Ich weiß schon, warum ich Tischler gelernt habe und heute nur noch im Bereich AV-PP arbeite
Elektrotechnik und ganz zu schweigen von Mircoelektronik habe ich nie richtig Zugang gefunden ... Danke für die Geduld.



[P4schissel]

Bräuchte mal eure Hilfe bei der Teilesuche bzw. Beschaffung.
Und zwar will bzw. muss ich den Oszillator auf einer meiner X1900XT tauschen.

Derzeit verbaut ist ein NKG SCO3 (3.3V, 7mm x 5mm, HCMOS) mit 27MHz verbaut. Ich brauche gute 10% mehr, also irgendwas um die 30MHz.
Zumindest die erste Suche hat keine Quellen ergeben. Idealerweise wärs natürlich ebenfalls ein SCO3 aber mit mehr MHz.

Jemand ne Idee wo man sowas herbekommt oder weiß ne Karte, die als Spender dienen könnte?

Sowas passt wohl ganz gut wenn ich die Daten so vergleiche: https://www.mouser.de/ProductDetail/ABRACON/ASV-30.000MHZ-EJ-T?qs=H8AWquzS/lNRXKhIFHt2DA==
-40-85°C Temperaturbereich, aber etwas mehr Toleranz ist denke ich passender für deine Anwendung: https://www.mouser.de/ProductDetail/ABRACON/ASV-30.000MHZ-L-C-S-T?qs=OQQMrvzhdTiOuFapItFjsA==

SCO3 Datenblatt: https://nkg.com.hk/wp-content/uploads/datasheet/NKG_Osc_SMD_7050_HCMOS_SCO3.pdf

Hat das mal jemand ausprobiert zum Übertakten? Gehen da nicht eventuell andere Frequenzen mit hoch, die für eine korrekte Funktion des PCIe / AGP Interface nötig sind? Bin gespannt ob das klappt. Der nächste Schritt wäre noch einen programmierbaren Taktgeber zu verwenden (mittels Adapterplatine), um on the fly die Frequenz hochzuziehen...
