Schön, dass sich jemand auch den Netzteilen widmet. Bitte auch gerne im passenden Thread posten, damit das nicht im langen Bastel-Thread verloren geht. :)
Hätte es dann später in die Recap-DB übernommen. Richte mich da dann aber gerne nach euch und kanns im Netzteil Thread posten. :)

  • Danke
Reaktionen: Tzk
Hätte es dann später in die Recap-DB übernommen. Richte mich da dann aber gerne nach euch und kanns im Netzteil Thread posten. :)
Kannst du selbst entscheiden. Ich denke mal, dass die Recap DB auch okay ist. Ich könnte meine Verlinkung auch dahin machen.
Falls du sonstige Fragen hast oder einfach nur Bilder des Netzteils posten möchtest, dann kannst du gerne bei Netzteil Thread posten. :)


Du setzt mir gerade einen Floh ins Ohr... Frischer dichter Cap im Eloxal Bad? Überlebt der das? :d
Ich grübel grade in meinem Gedächnis. War das nicht so, dass die Eloxal Bäder recht empfindlich sind? Kann mich auch irren.
Die Idee ist aber geil. C35 Polys. :asthanos:

Du setzt mir gerade einen Floh ins Ohr... Frischer dichter Cap im Eloxal Bad? Überlebt der das? :d

Solange das Gummi nicht zersetzt wird, sollte das gehen :d Allerdings wirst du die vorbehandeln müssen, denn ich würde behaupten wollen, dass auf den Polybechern irgendeine Art Lack drüber ist, zumindest fühlt sich das so an, so glatt wie die alle immer sind.

aber gerne nach euch und kanns im Netzteil Thread posten. :)

NT Thread am Ende wäre sicherlich gut, da werden die meisten suchen, danke.

Ja, ich tippe auch das dort ein Lack drauf ist oder zumindest sind die Becher farblos eloxiert.

Generell hab ich da zwei Ideen: entweder eloxieren oder mit einer Lasur tönen. Dank Silber als Grundfarbe sollte man den typischen Candy Look hinbekommen. Dann aber alle Farben von Rauchgrau über rot bis lila. Wäre für einige Boards halt Top, wenn außer den Polys nix Silber ist…

Ich hab da noch so ein Projekt liegen, wo das nützlich werden könnte :d
Asus hat sowas auf modernen Boards. Schwarze Caps mit grauer Schrift. Die Idee musste ja irgendwie entstehen :d der gute Stangelator hat mit seinen Umbauten den Rest dazu gegeben.

Kurze Frage zu der Recap Liste vom P5ND2 SLI, weil ich auch gerade Elkos dafür bestellen wollte @WMDK:

Hier sind 1000/6,3V Kemets als Ersatz für 1000/16V KZGs eingetragen, die 100% auf der 12V Rail sitzen... Das kann nicht stimmen, oder?


Hier sind 1500/6,3 Kemets als Ersatz für 1000/6,3 TMZs drin, das kann noch beabsichtigt sein, würde mich aber auch zumindest wundern



Die hier verlinken auf einen 10mm Kemet, obwohl die im original nur 8mm und keine "Langlöcher" haben.


Es müssten der Reihe nach diese hier sein, oder?
https://www.mouser.de/ProductDetail/661-APSG160E102MH20S
https://www.mouser.de/ProductDetail/80-A750KK108M0JAAE15
https://www.mouser.de/ProductDetail/80-A750KS158M0JAAE14

Kurze Frage zu der Recap Liste vom P5ND2 SLI, weil ich auch gerade Elkos dafür bestellen wollte @WMDK:

Ach du liebe Güte :fresse: Da sind auch noch falsche Spannungen / Durchmesser zwischen. Tut mir leid, echt keine Ahnung warum ich die übersehen habe :confused: Ich suche die jetzt einmal komplett neu raus zur Sicherheit ohne Rücksicht auf die Vorschläge in der Tabelle.


Rot5KZG (M)105°C 5 7 A(3)16 V1000 uF8 mm19 mm3,5 mmA750KK108M0JAAE015


Gelb10(M) 105°C FJ 50IIIGN6,3 V820 uF8 mm12 mm3,5 mmA750KK827M0JAAE016


Pink3KZG (M) 105°C 5 (k) 7D16 V470 uF8 mm12,5 mm3,5 mmAPSG160ELL471MH08S


Lia8TMZ (M)105°C 5 (k) 7A6,3 V1000 uF8 mm12,5 mm3,5 mmA750KS158M0JAAE014


Blau1Nichicon HM(M) 105°C A05096,3 V1500 uF8 mm20,5 mm3,5 mmA755MS158M0JAAE013


Hellblau5Rubycon YXG A0526 105°C6,3 V470 uF6,5 mm11,5 mm2,5 mmEEU-FR0J471H


Grün8KZH (M)105°C16 V100 uF5 mm12 mm2 mm16ZLH100MEFC5X11


@WMDK und @Masterchief79 vielen Dank für eure Unterstützung und das kritisch hinterfragen! :love::bigok:
Die Liste in der DB wurde aktualisiert. :)

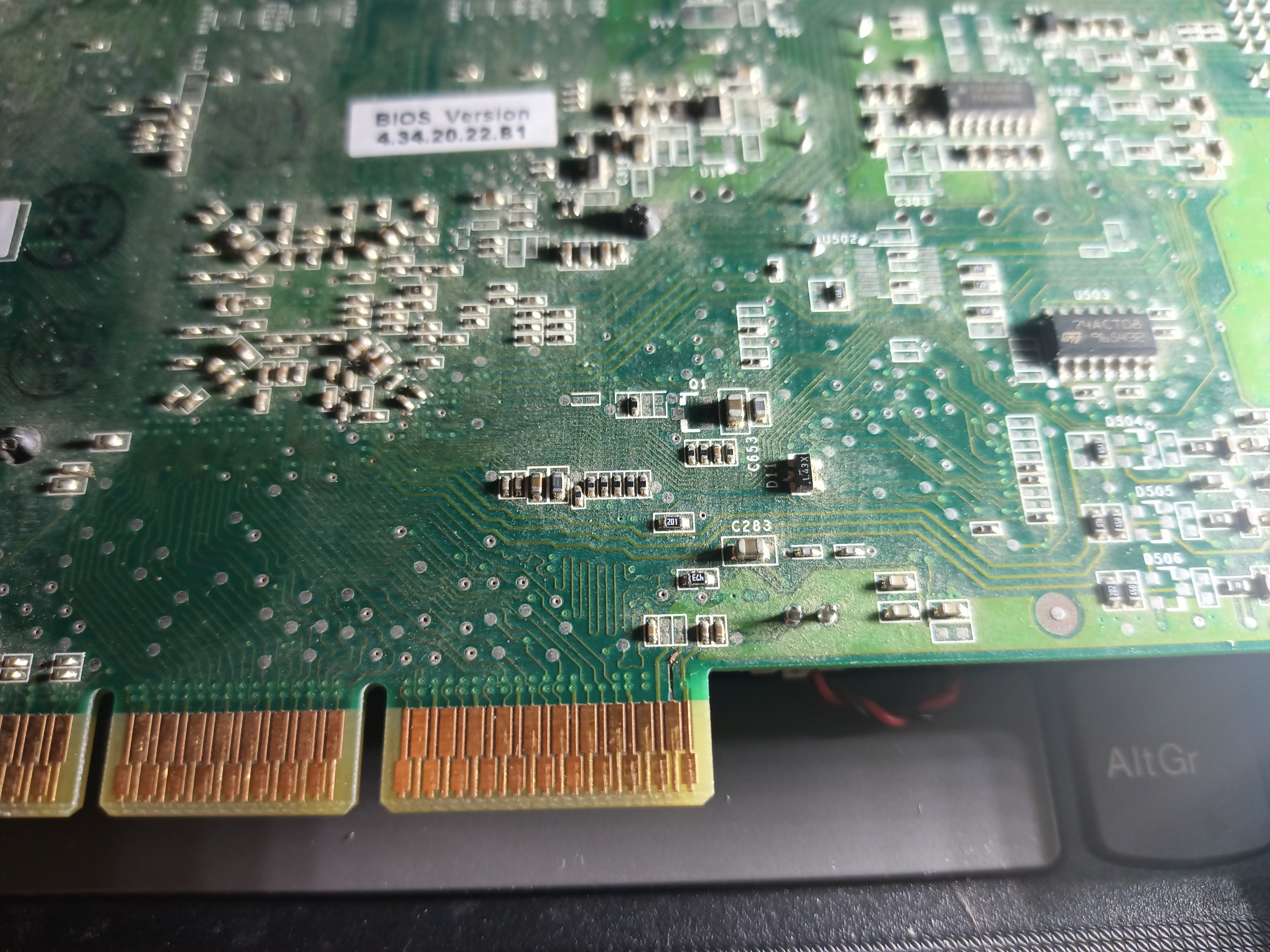

Tach. Ich hab nun schon die zweite Grafikkarte, bei welcher die Leiterbahn, die zu Pin A2 am AGP führt, direkt nach Starten des PCs durchgeschmort ist. Das Board ist ein Asrock GE Pro-HT mit Universal AGP (1,5v und 3,3v Support). Ich hab mit dem Board bereits an die 100 Grafikkarten getestet. Kann es sein, dass der AGP Port "ausgenudelt" ist und einen Kurzschluss verursacht? Oder eventuell die Kondensatoren vom Board hin? Im AGP Slot sind die Pins alle gerade. Unten ein Foto (ist eine Quadro FX 500, also die Profi Version einer FX5200 mit 1,5v AGP 4x), die andere bei der die selbe Leiterbahn durchgebrannt ist, ist eine Geforce 2 MX, also ebenfalls eine 1,5v AGP 4X Karte. Zwischen beiden Kurzschluss Fällen habe ich erfolgreich andere Grafikkarten getestet. Sowohl 3,3V als auch 1,5V Karten...


Anhänge

  • IMG_20241208_171238_944.jpg
    1,1 MB · Aufrufe: 30
Zuletzt bearbeitet:
A2 ist TYPEDET#, also der Pin für die Erkennung von 1.5V oder 3.3V. Entweder der ist offen (3.3V) oder auf GND (1.5V) gelegt. Denke das Board macht da Ärger oder vielleicht laufen auch nicht alle Karten darin? Gab bei den Universal AGP Boards ja Exoten, die das nicht 100% perfekt umgesetzt haben.

Das Board hatte bisher noch nie Probleme mit 3,3V Karten gemacht, ich hab da auch schon die Voodoo 5 5500 drin getestet.
Aber so wie du schreibst, dürfte auf diesem Pin A2 doch dann gar kein Strom anliegen?! Dann muss ja irgendwo auf dem Board ein Kurzschluss sein?!


edit: Ich habe dazu auch einen interessanten Artikel gefunden, bei dem es exakt um diesen Pin A2 geht:

Zuletzt bearbeitet:
Gab bei den Universal AGP Boards ja Exoten, die das nicht 100% perfekt umgesetzt haben.
Ist durchaus möglich, das die Kombination aus Board- und Grafikkartenumsetzung dran Schuld ist. Im Bild zur durchgebrannten Leiterbahn sieht man drüber einen leeren SMD-Platz, der scheinbar per Leiterbahn (auf GND?) durchkontaktiert ist.

Ich vermute mal so: Der Boardhersteller hat sich drauf verlassen, dass auf der Grafikkarte ein Widerstand ist und hat seinen TYPEDET# einfach direkt auf Spannung gelegt. Auf der anderen Seite dachte sich wohl der Grafikkartenhersteller, dass der Boardhersteller für den Widerstand zuständig ist. Denken beide so, rauchts eben etwas. :haha:

Wie gesagt, ich hab auf dem Board bereits an die 100 Grafikkarten getestet, von uralten AGP 1X Karten (Riva 128) bis hoch zu AGP 8x Karten (Geforce 6800). Es war bisher immer zuverlässig.

Kann ich die beschädigte Quadro FX trotzdem noch mal in einem anderen Board testen oder laufe ich Gefahr dass mir dann das Board auch abraucht?

Immerhin "Glück" im Unglück, so wie es aussieht keine Beschädigung der Kontaktfläche oder Ablösung, sodass man das easy fixen können sollte zum Pad darüber.

Jedenfalls solltest du vor Weiterverwendung die Leiterbahn flicken. Sonst wird sie als "3,3V-Karte" erkannt.

Zur Not schau dir mal bei anderen Karten an, wie das gelöst ist und wenn dort ein Widerstand dazwischen sitzt, rüste den bei der Karte nach. Vorher die beiden SMD-Pads leiterbahnmäßig auftrennen. EDIT: mit einem 100 Ohm-Widerstand.

4​
Blau​
10​
OST RSM O242​
16,0 V​
100µF​
2,5 mm​
6,3 mm​
5 mm​
Hast du u.a. jetzt empfohlen

Aus der Aktion AM2NF3 habe ich noch Reste dieser hier liegen 16V Variante statt 25V

Grün4OST RMH16 V100 uF6 mm7,5 mm2,5 mm

Darf ich diese auch nehmen, oder waren da Bedenken, weil die Kemet teilweise bei 16V in den Chargen Ausreißer hatten und die 25V qualitativ besser zum Datasheet sind?

Mir ists egal, weil ich 10er Pack kaufe, wenn es genauso günstig oder günstiger ist, als 6oder 7 Stück.

Will die nur nicht wegwerfen.

2 Boards mit Sockel A kommen noch die Tage.

Zuletzt bearbeitet:
@Strikeeagle1977

Wegwerfen musst du eigentlich nie etwas, aber den Lagerbestand schön dokumentieren. :d

Ich konnte letztens eine Platine eines alten 32" LCD TVs spontan wiederbeleben - Dank eines Altbestands eines zu viel gekauften Elko. Allein dafür hat sich der Aufwand gelohnt.

Gerade die Elkos mit viel Spannung lohnt es sich immer aufzuheben.

Darf ich diese auch nehmen, oder waren da Bedenken, weil die Kemet teilweise bei 16V in den Chargen Ausreißer hatten und die 25V qualitativ besser zum Datasheet sind?

Das kommt drauf an, wofür die hinterher genutzt werden und lässt sich so pauschal nicht beantworten. Die einen haben Ripple 94mA, die anderen 120mA. Alleine der Unterschied kann schon für Disqualifikation sorgen, wenn der zu ersetzende halt mehr als 94mA braucht.

Bestell dir einfach ein Rudel von den rausgesuchten. Die kosten nicht die Welt und man braucht die Dinger immer mal wieder.

Und hier die 2 angekündigten Sockel A

QDI KuDoz7 V2.0 von Körperklaus (Via KT266A)


Position
Farbe
Menge
verbaut ab Werk
Spannung
Kapa
Leiterabstand
Durchm.
Höhe
Ersatz
1​
Rot​
12​
Rubycon ZL​
6,3 V​
1500µF​
5,0 mm​
10 mm​
21 mm​
2​
Gelb​
15​
Fujicon TM​
6,3 V​
1000µF​
3,5 mm​
8 mm​
12 mm​
3​
Grün​
2​
Nova​
10,0 V​
470µF​
3,5 mm​
8 mm​
12 mm​
4​
Blau​
6​
Fujicon RK​
16,0 V​
220µF​
2,5 mm​
6,3 mm​
11 mm​
5​
Rosa​
3​
Nova​
16,0 V​
100µF​
2,5 mm​
6,3 mm​
7 mm​

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


Epox EP-8KTA3+Pro (Via KT133A)


Position
Farbe
Menge
verbaut ab Werk
Spannung
Kapa
Leiterabstand
Durchm.
Höhe
Ersatz
1​
Rot​
5​
TEAPO SM​
6,3 V​
4700µF​
5,0 mm​
13 mm​
29 mm​
2​
Gelb​
2​
TEAPO SM​
10,0 V​
3900µF​
5,0 mm​
13 mm​
29 mm​
3​
Grün​
2​
GSC RE T18B​
6,3 V​
1500µF​
5,0 mm​
10 mm​
15 mm​
4​
Blau​
14​
GSC RE T18C​
6,3 V​
1000µF​
3,5 mm​
8 mm​
12 mm​

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Ergänzungen zu den GSC Elkos oben

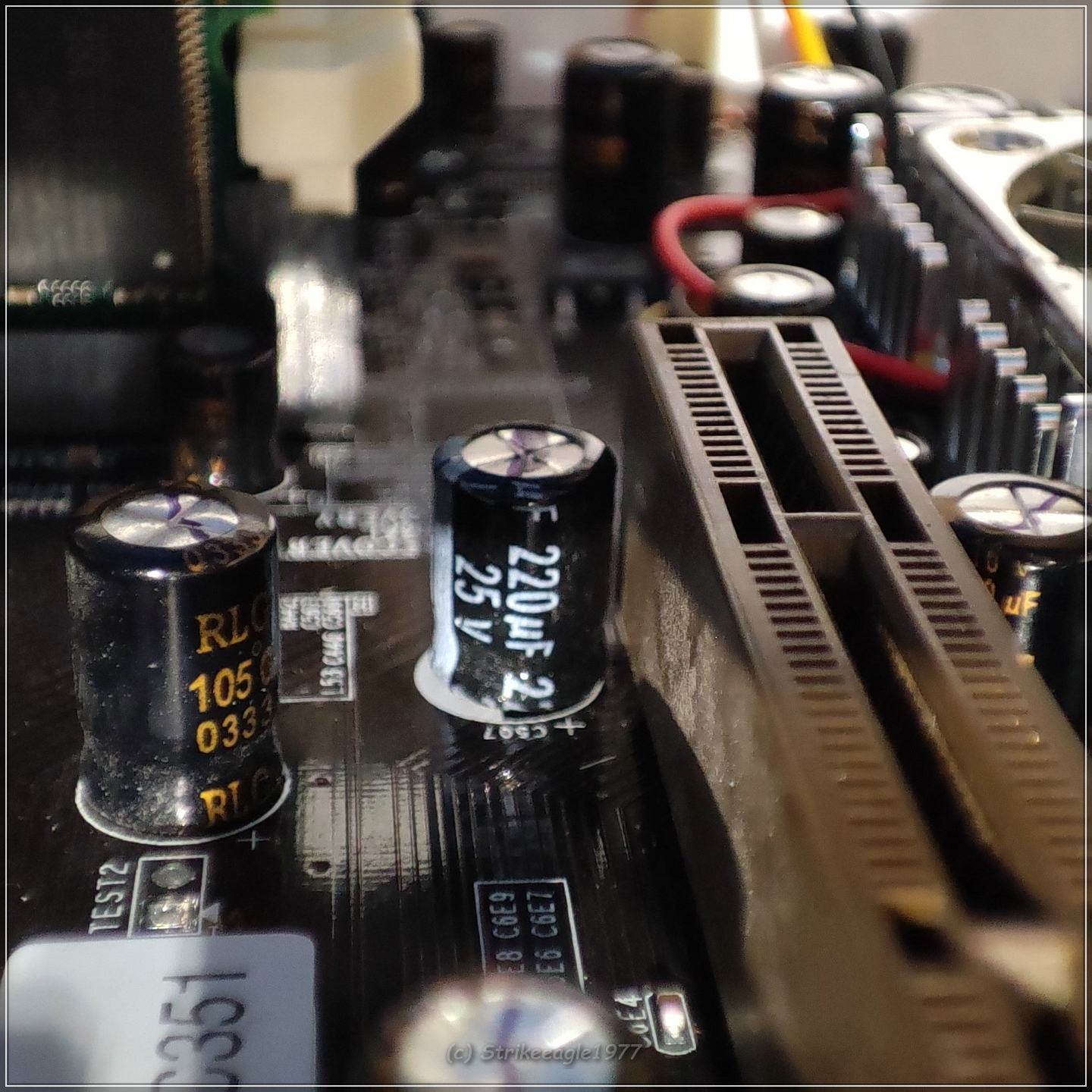

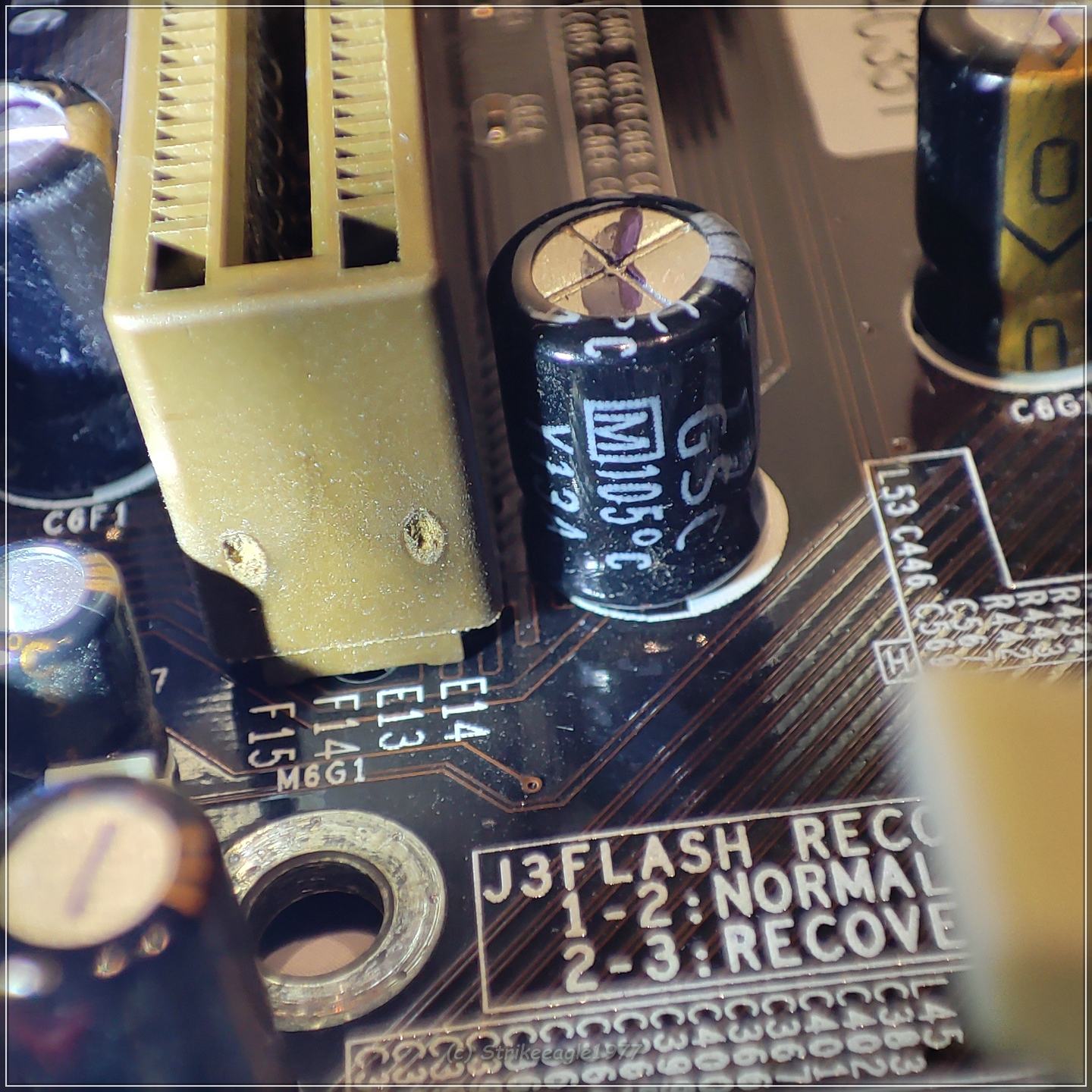

S940 Brett Leadtek Winfast
Grün​
1​
GSC (M) Y13A​
25,0 V​
220µF​
3,5 mm​
8 mm​
10 mm​
in Klärung (Serie unbekannt)​

kl_IMG_20241210_210642.jpgkl_IMG_20241210_210719.jpg mehr steht nicht drauf

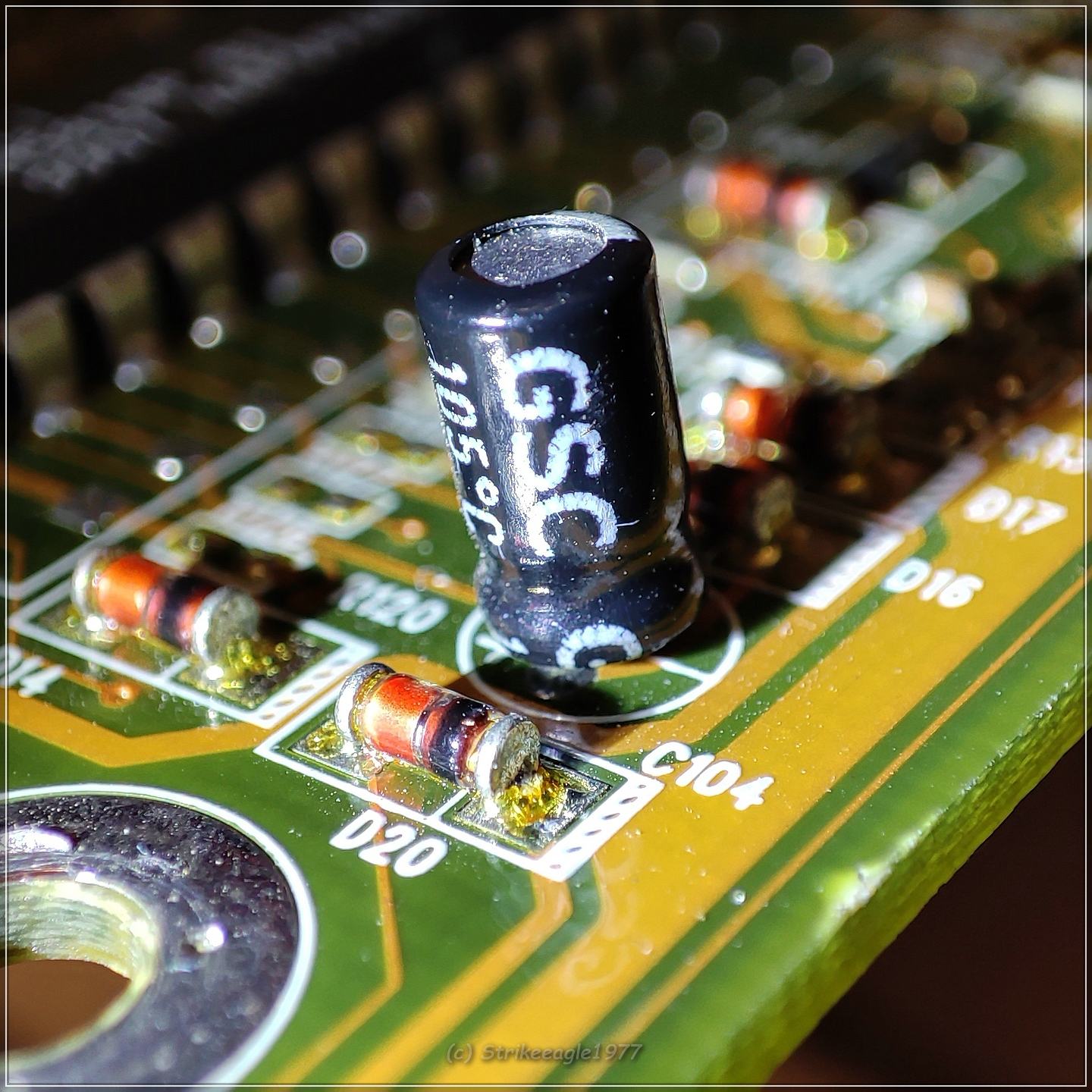

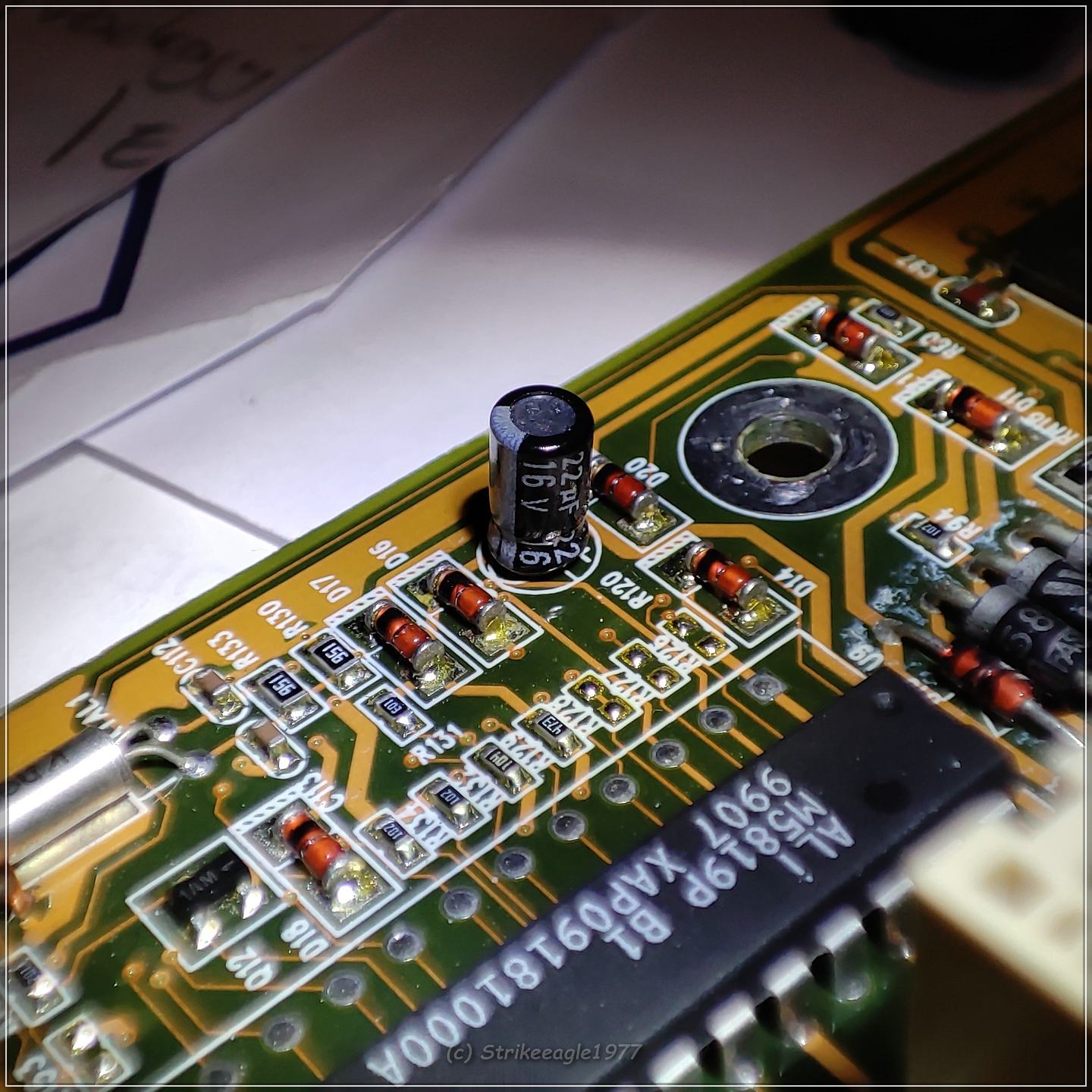

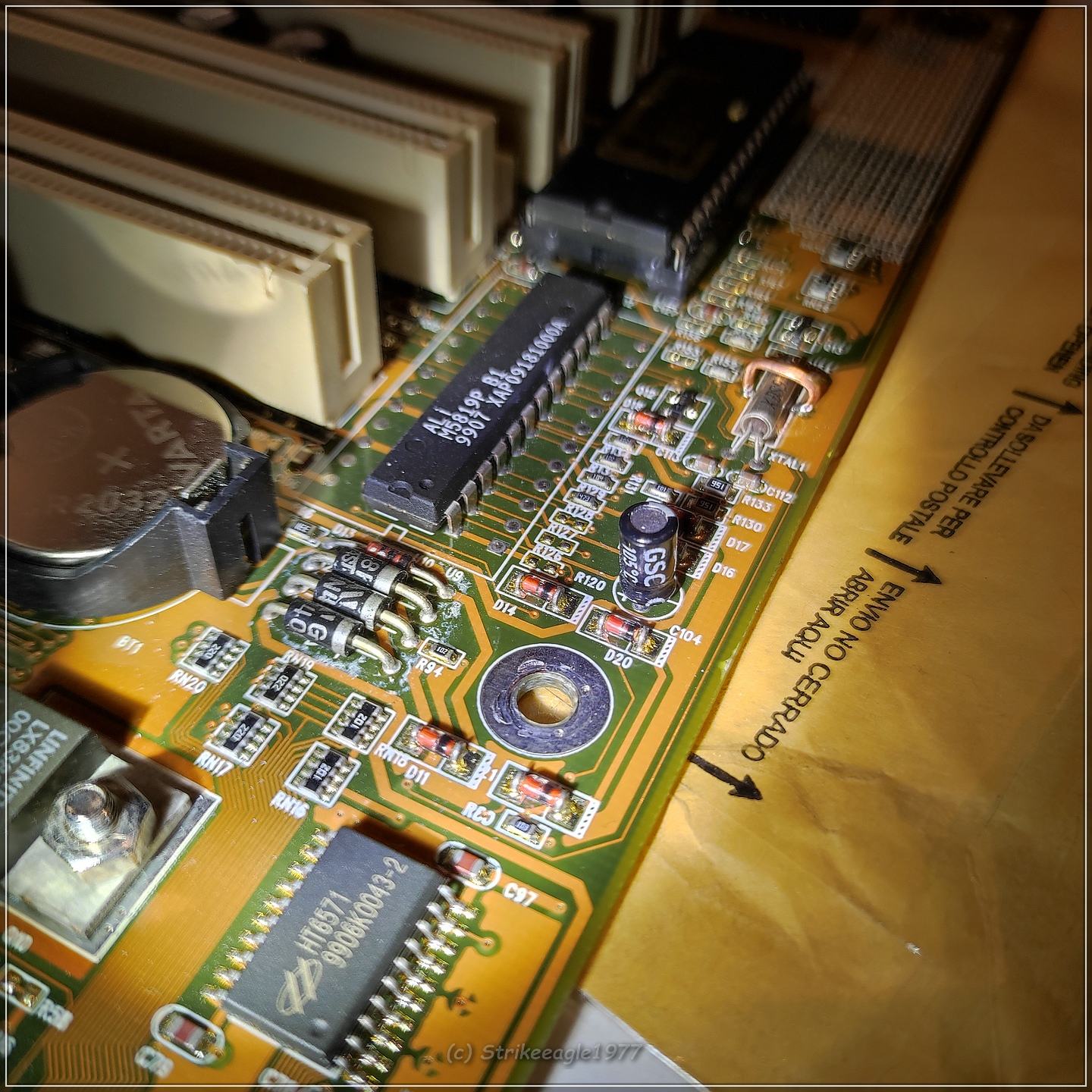

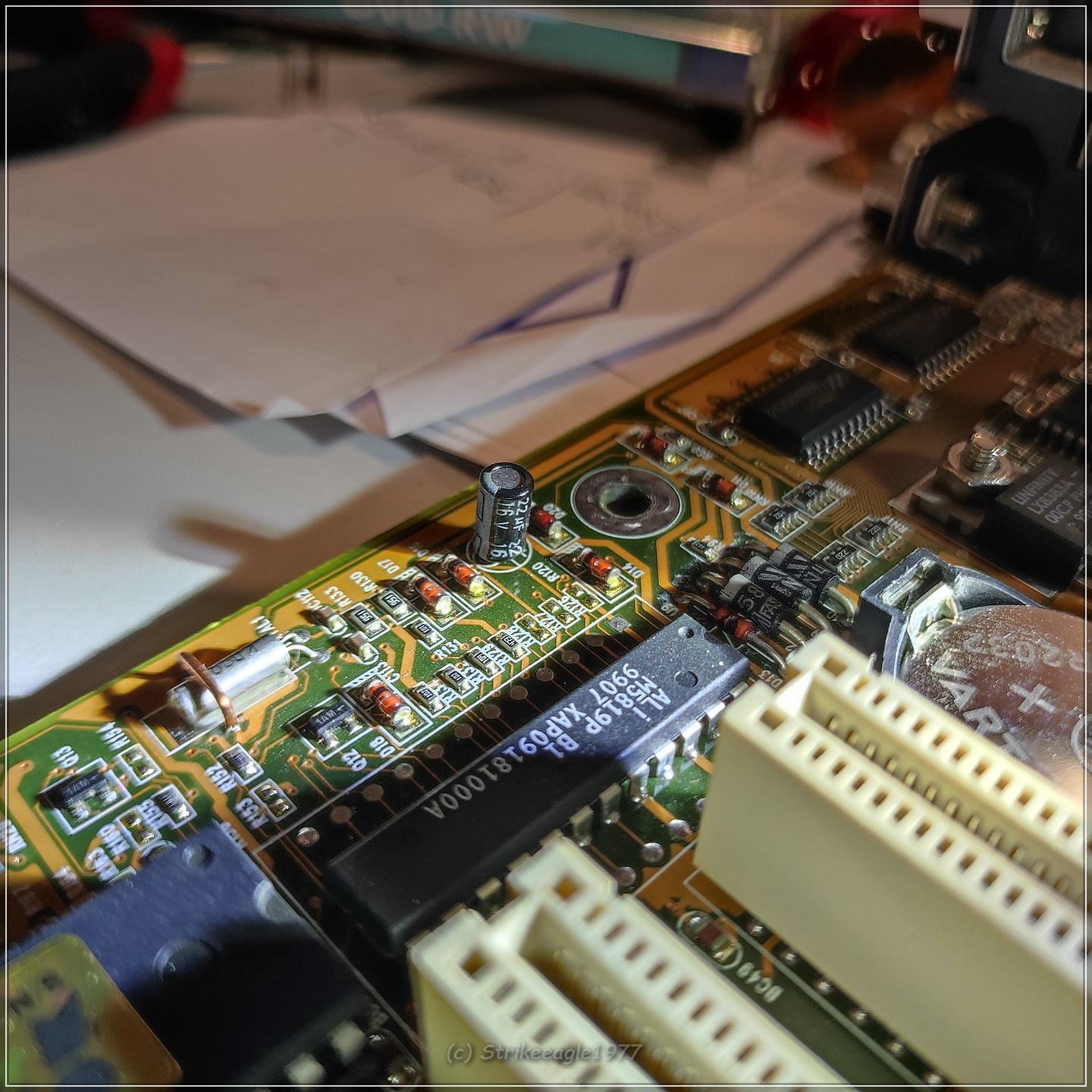

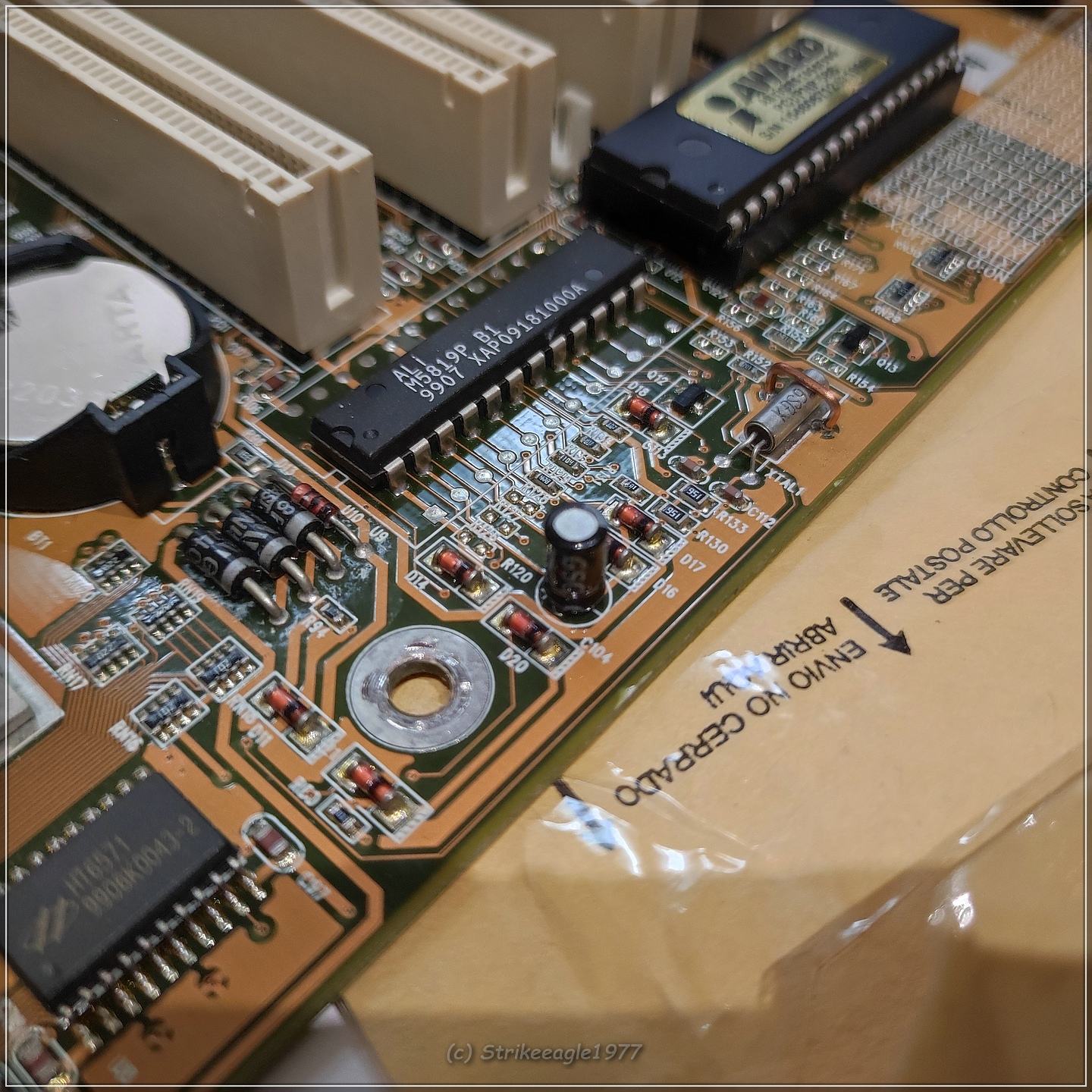

Sockel 7 Brett, der FC Cap - ich werde ihn stehen lassen

4​
Blau​
1​
GSC (Serie unbekannt - in Klärung)​
16,0 V​
22µF​
2,0 mm​
4 mm​
8 mm​
stehen lassen - FC Cap​

kl_IMG_20241210_210235.jpgkl_IMG_20241210_210304.jpgkl_IMG_20241210_210358.jpgkl_IMG_20241210_210427.jpgkl_IMG_20241210_210454.jpg ist ja winzig und scheint keine Probleme zu machen
Beitrag automatisch zusammengeführt:

Bestell dir einfach ein Rudel von den rausgesuchten. Die kosten nicht die Welt und man braucht die Dinger immer mal wieder.
das sowieso ...

Zuletzt bearbeitet:
Die Messreihe, eine von vielen, ist eher dazu gedacht gewesen um aufzuzeigen, dass man sich bei den Serien kaum ans Datenblatt halten kann, weil die einfach viel besser performen als angegeben und das damals bewusst von den Herstellern genutzt wurde. Deswegen funktionieren heute manche Ersetzungen nicht, die laut Datenblatt zwar korrekt sind, in der Realität aber eben nicht an die echten Specs der damaligen Caps ran kommen und somit das System lahm legen.
Genau, kenn tun wir das - aber das nochmal so präzise vor Augen geführt bekommen, mit Messreihe - ist nochmal - Danke :)
Sieht man es schwarz auf weiß, wie schlimme s doch sein kann - keine Schätzwerte, nach Gefühl oder so.

Auf jeden Fall nette Arbeit!

Und hier die 2 angekündigten Sockel A

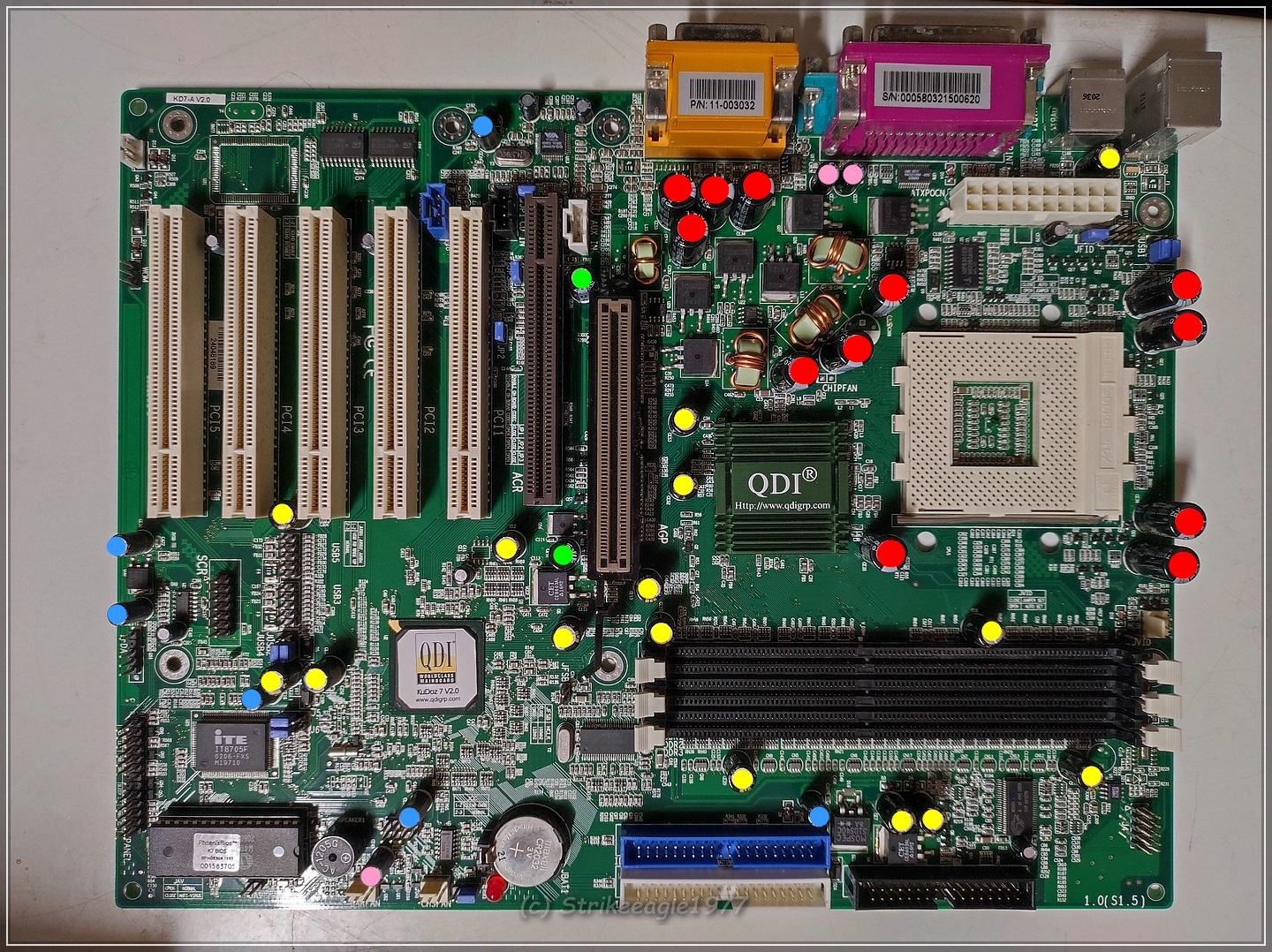

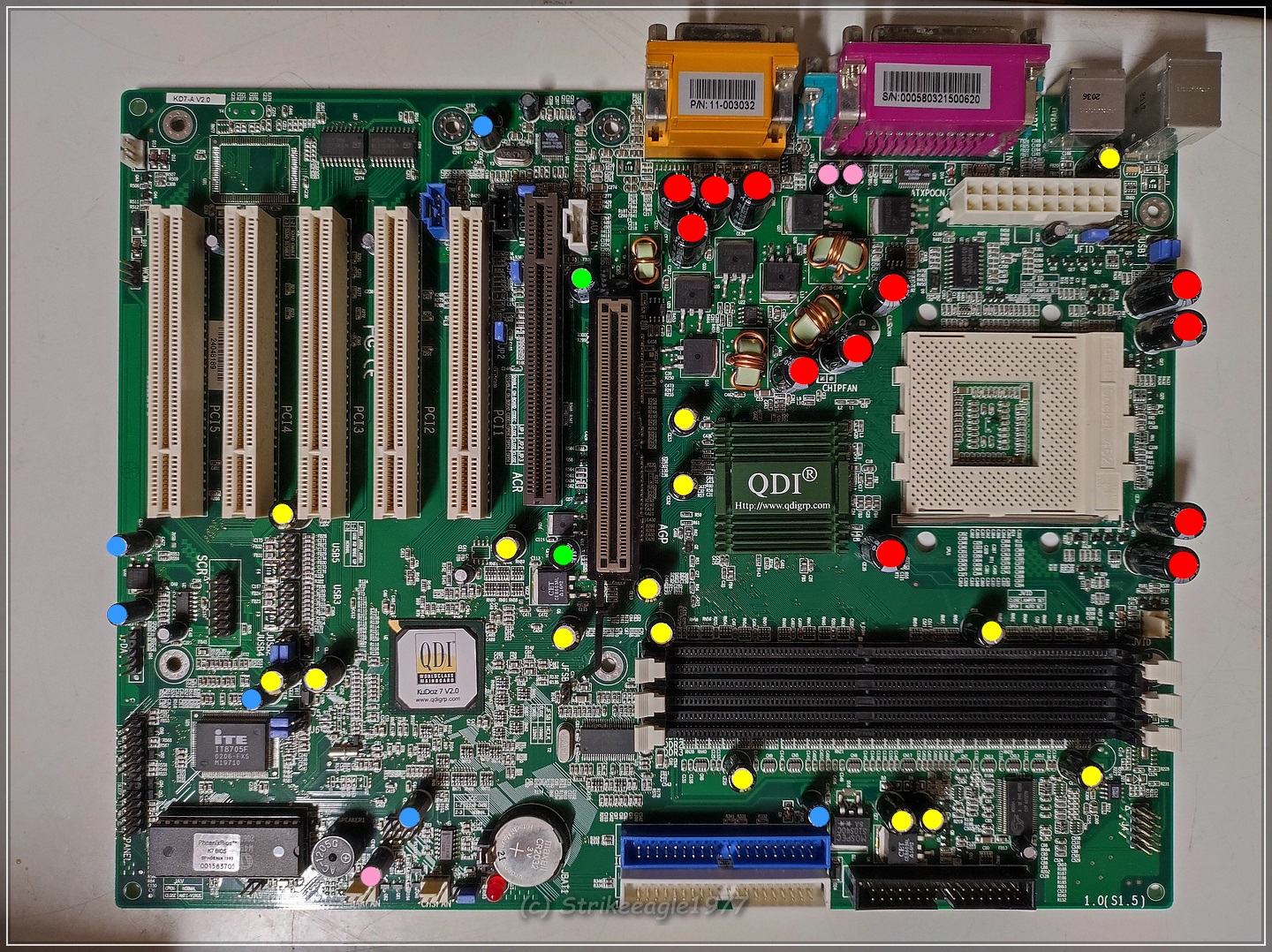

QDI KuDoz7 V2.0 von Körperklaus (Via KT266A)

Anhang anzeigen 1053730

Position
Farbe
Menge
verbaut ab Werk
Spannung
Kapa
Leiterabstand
Durchm.
Höhe
Ersatz
1​
Rot​
12​
Rubycon ZL​
6,3 V​
1500µF​
5,0 mm​
10 mm​
21 mm​
Pana FR 10V 1800uF oder 6,3V 1800uF (beide ESR20, 2140mA, 10x20mm)​
2​
Gelb​
15​
Fujicon TM​
6,3 V​
1000µF​
3,5 mm​
8 mm​
12 mm​
Pana FM 6.3V 1200uF (ESR26, 1560mA, 8x20mm) !!!Achtung, Höhe!!!​
3​
Grün​
2​
Nova​
10,0 V​
470µF​
3,5 mm​
8 mm​
12 mm​
?​
4​
Blau​
6​
Fujicon RK​
16,0 V​
220µF​
2,5 mm​
6,3 mm​
11 mm​
Pana FR 16V 220uF (ESR130, 455mA, 6,3x11,5mm)​
5​
Rosa​
3​
Nova​
16,0 V​
100µF​
2,5 mm​
6,3 mm​
7 mm​
?​

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

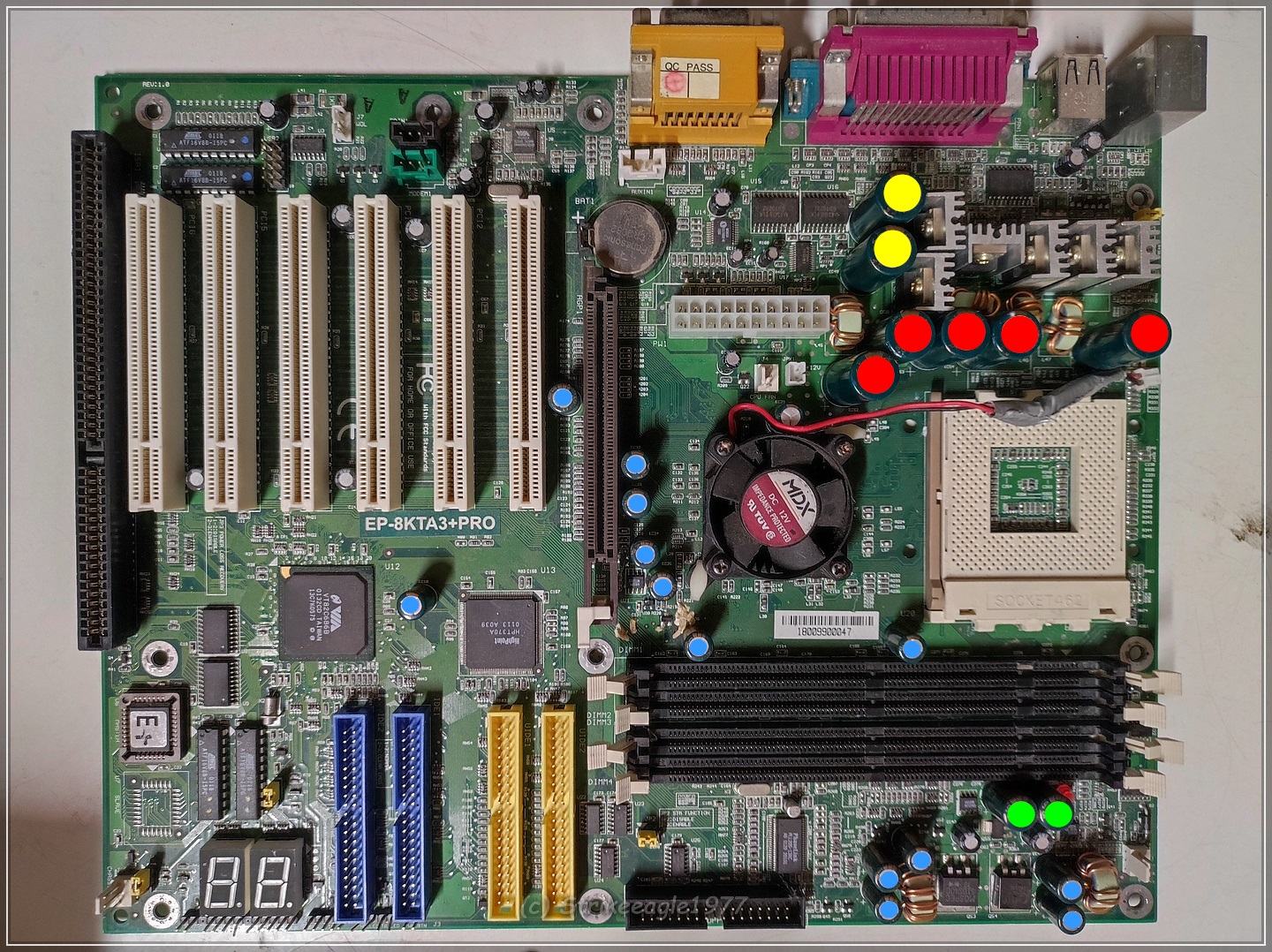

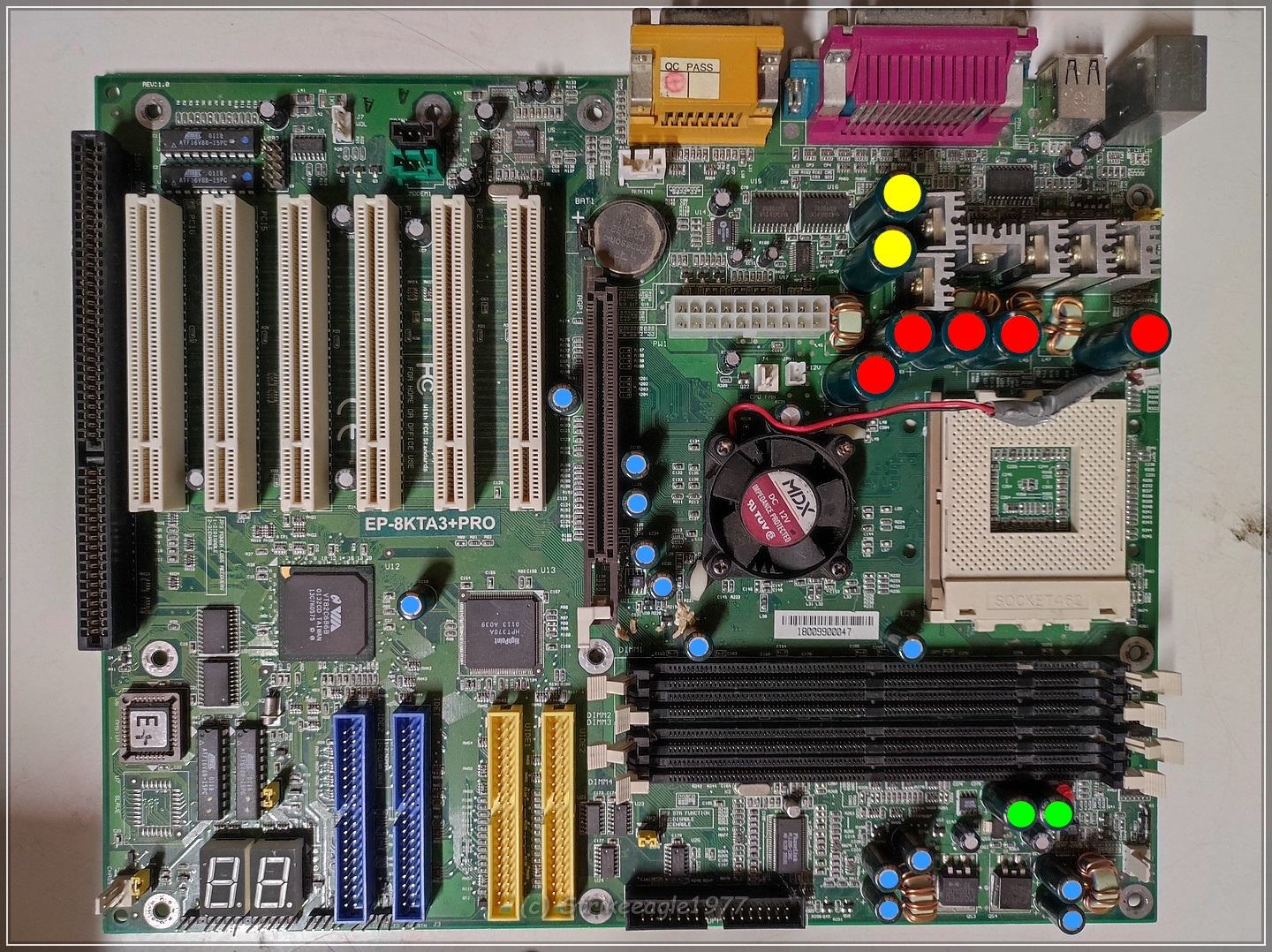

Epox EP-8KTA3+Pro (Via KT133A)

Anhang anzeigen 1053729

Position
Farbe
Menge
verbaut ab Werk
Spannung
Kapa
Leiterabstand
Durchm.
Höhe
Ersatz
1​
Rot​
5​
TEAPO SM​
6,3 V​
4700µF​
5,0 mm​
13 mm​
29 mm​
Pana FR 6.3V 5600uF (ESR13, 3630mA, 12.5x30mm)​
2​
Gelb​
2​
TEAPO SM​
10,0 V​
3900µF​
5,0 mm​
13 mm​
29 mm​
Pana FR 10V 4700uF (ESR13, 3630mA, 12.5x30mm)​
3​
Grün​
2​
GSC RE T18B​
6,3 V​
1500µF​
5,0 mm​
10 mm​
15 mm​
Pana FS 6.3V 1500uF (ESR43, 1290mA, 10x12mm)​
4​
Blau​
14​
GSC RE T18C​
6,3 V​
1000µF​
3,5 mm​
8 mm​
12 mm​
Pana FR 6.3V 1000uF (ESR56, 950mA, 8x12mm)​

So würde ich wohl ersetzen, so ganz zufrieden mit der Liste bin ich aber nicht... Offene Fragen/Problemen wären der teils erheblich unterschrittene ESR, z.B. bei den GSC RE. Und beim Fujicon TM ist der Ersatz deutlich höher - soweit kein Problem, allerdings sind die PCI Slots ~16-18mm hoch und ein 20er Cap steht folglich hervor. Kann Probleme geben, muss aber nicht. Das Blöde ist, dass es Polys mit ESR <20 und normale Caps mit ESR >40 gibt. Die TM liegen aber bei 36, also genau dazwischen. Daher die komische Wahl. Einen Poly mit ESR12 würde ich dort aber nicht unbedingt setzen wollen...

Nova (Nover?) sagt mir garnix. Sind das einfach GP Caps?

@Tzk der FS wurde bauartbedingt gewählt schätze ich mal. Ist auch vom esr her, gut gewählt.
Beim TM wird ein Fehler unterlaufen sein weil der esr .360 ist und nicht .0036. bedeutet es sollte ein plumper gp Elko reichen.

Es ist noch früh :hust: du hast natürlich vollkommen Recht, das sind ESR360 und nicht 36… editiere ich gleich oben. Ein Pana FK 6.3 1000 mit ESR160 in 8x10mm sollte dann gehen und noch immer gut stramm für die Position sein.

Danke an the Äkzperts (y)

von den Nova und Fujicon mache ich heute nochmal Detailfotos, evtl besser mal auslöten und fotografieren ...

evtl hat @WMDK noch ne Idee dazu

Zuletzt bearbeitet:
So würde ich wohl ersetzen, so ganz zufrieden mit der Liste bin ich aber nicht...

Die höheren Kapazitäten sind nicht unbedingt nötig, höhere Spannung reicht tlw. völlig aus.

Und beim Fujicon TM ist der Ersatz deutlich höher - soweit kein Problem, allerdings sind die PCI Slots ~16-18mm hoch und ein 20er Cap steht folglich hervor. Kann Probleme geben, muss aber nicht.

Das ist immer schwierig, irgendwer macht das dann so und hat irgendwo eine Karte deren Komponenten weit raus bauen oder Kühler die raus bauen und plötzlich passt die Karte nicht mehr in den Slot, weswegen ich da echt ungern solche 20er Tröten hinsetze.

Alles schon erlebt mit solchen Sonderfällen, vor allem neben dem AGP Slot und dann dafür einzelne wieder umlöten zu müssen ist immer nervig. Hier kann man aber wunderbar die YXJ einsetzen, die sind eigentlich der perfect match. Zugegeben, es fehlen zwar 5mA Ripple, wenn man es ganz genau nimmt, aber an der Stelle kann man für die 5mA eine Ausnahme machen. So auf Kante genäht darf die Platzierung da im Original eh nicht sein, daher ist das hier okay.

Nova (Nover?) sagt mir garnix. Sind das einfach GP Caps?

Nover ist wieder was ganz anderes. Nova ist eine Fenghua Marke. Die haben wie alle anderen auch von GP bis Low ESR alles gebaut, bzw. ihr Branding da drauf gezimmert. Zusätzlich haben Sie einzelne Serien aus dem GSC / Evercon / Enercon Konsortium rebrandet und unter dem eigenen Namen verwurstet – eine weitere Marke gegen verbrannte Erde. Ohne eine Serienangabe oder halt Bilder vom Cap, damit ich schauen kann, was in Frage kommt, ist das ansonsten schlecht zu beantworten. Ich würde stark auf Nova LY tippen, wenn ich raten müsste, würde aber trotzdem gerne vorher Fotos sehen.

Ein Pana FK 6.3 1000 mit ESR160 in 8x10mm

Einen FK in 8x10?

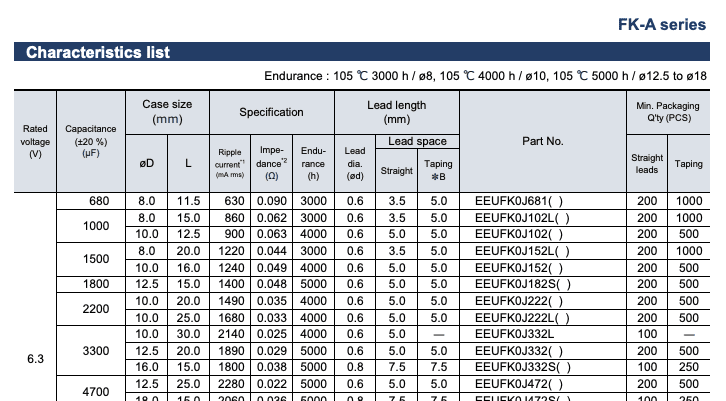

Bildschirmfoto 2024-12-11 um 08.58.08.png

Ist das eine alte Serie, die du meinst? Laut Panasonic gibt es keinen FK in 8x10 mit 1000µF und ESR160, nur den 8mm Kandidaten der dann aber deutlich zu straff ist.




Wenn ich ersetzen sollte, ich würde so bestücken:

QDI KuDoz7 V2.0 von Körperklaus (Via KT266A)

1​
Rot​
12​
Rubycon ZL​
6,3 V​
1500µF​
5,0 mm​
10 mm​
21 mm​


2​
Gelb​
15​
Fujicon TM​
6,3 V​
1000µF​
3,5 mm​
8 mm​
12 mm​


3​
Grün​
2​
Nova​
10,0 V​
470µF​
3,5 mm​
8 mm​
12 mm​

Bitte Fotos vom Cap machen, ich muss die Serie wissen / ableiten.

4​
Blau​
6​
Fujicon RK​
16,0 V​
220µF​
2,5 mm​
6,3 mm​
11 mm​


5​
Rosa​
3​
Nova​
16,0 V​
100µF​
2,5 mm​
6,3 mm​
7 mm​

Bitte Fotos vom Cap machen, ich muss die Serie wissen / ableiten.


Epox EP-8KTA3+Pro (Via KT133A)

1​
Rot​
5​
TEAPO SM​
6,3 V​
4700µF​
5,0 mm​
13 mm​
29 mm​


2​
Gelb​
2​
TEAPO SM​
10,0 V​
3900µF​
5,0 mm​
13 mm​
29 mm​


3​
Grün​
2​
GSC RE T18B​
6,3 V​
1500µF​
5,0 mm​
10 mm​
15 mm​


4​
Blau​
14​
GSC RE T18C​
6,3 V​
1000µF​
3,5 mm​
8 mm​
12 mm​


Sockel 7 Brett, der FC Cap - ich werde ihn stehen lassen

lass ihn stehen.

ist ja winzig und scheint keine Probleme zu machen

lass ihn stehen.

Zuletzt bearbeitet:
Das kann durchaus sein, Panasonic hat schon in ein paar Serien in den letzten zwei Jahren ordentlich ausgedünnt :( Aber dafür springen andere in diese Lücken tlw. rein, Chemi-Con und Rubycon haben schöne Alternativen inzwischen im Programm :love:

Ich bin jetzt verunsichert, weil du 2x den Super Sockel 7 GSC zitiert hast.

Den GSC 8x10mm auf dem S940 Brett also auch stehen lassen?
Optisch ist er nicht auffällig, aber eben auch 20 Jahre alt und da in der Nähe vom AGP evtl nicht ganz so unwichtig?

Danke für deine Mühe mal eben an einem Mittwoch vormittag den Ersatz rauszuhauen. Mega!

Grün​
1​
GSC (M) Y13A​
25,0 V​
220µF​
3,5 mm​
8 mm​
10 mm​
in Klärung (Serie unbekannt)​

S940 Brett Leadtek Winfast

Es ist echt noch zu früh :fresse:

Also bei dem GSC vermute ich stark, dass es sich um einen RB oder RG handelt. Würde von der Bauhöhe und dem Sleeve sowie den Specs am ehesten an die Stelle passen.

Eine Ersetzung mit Sicherheitsmargin wäre dann dieser:


Zuletzt bearbeitet:

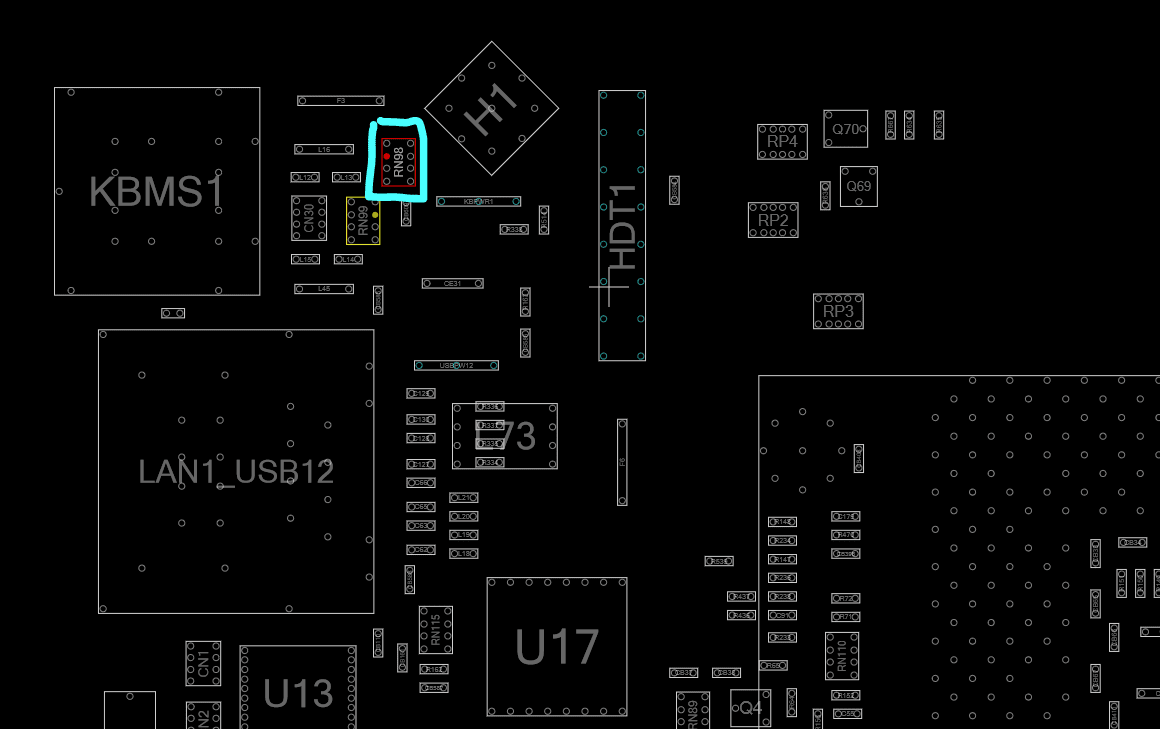

Ich habe hier aktuell ein A7N8X-E Deluxe liegen, welches sich am PS/2 Port tot stellte. Die Tastatur leuchtet nicht auf, wenn sie beim booten angeschlossen ist. Stellt sich raus, ein Widerstandsarray direkt hinter der Buchse ist der Meinung 3x 2,2kOhm und 1x Open Line zu haben... Joa. Flott mal ein anderes Array von einem Schrottboard gemopst und verlötet - Zack, lüppt wieder einwandfrei :bigok: Warum auch immer das überhaupt verreckt war...

Innerlich ärgere ich mich gerade ziemlich, weil ich vor gut 15 Jahren ein Asus A7M266-D mit exakt diesem Fehler entsorgt habe. Gut möglich, das es der gleiche Fehler war :shake:
