the_patchelor
Legende
Super! ich hätte aber Angst dass das Kaptan Band an Pins hängenbleibt beim abziehen
[Sammelthread] NostalgieDeLuxx Bastelthread
- Ersteller stunned_guy
- Erstellt am
Stangelator
Experte
Ich habe hier noch ein P67 mit verbogenen Pins, an das ich mich noch nicht traue. Allerdings Kinderkram gegen den Tausch einzelner Pins. Well Done👍.
Immerhin habe ich das gefühlte Kilo getrockneter Wärmeleitpaste, die der Vorbesitzer hinterlassen hat, mit Nadel und Pinzette unter Hilfestellung eines fast erblindeten Vergrößerungsglases aus dem Sockel geholt 😎.
VG 😀
Immerhin habe ich das gefühlte Kilo getrockneter Wärmeleitpaste, die der Vorbesitzer hinterlassen hat, mit Nadel und Pinzette unter Hilfestellung eines fast erblindeten Vergrößerungsglases aus dem Sockel geholt 😎.
VG 😀
vad4r
Urgestein
- Mitglied seit
- 19.02.2006
- Beiträge
- 2.694
Hallo, ich wollte mich noch mal für das Angebot bedanken. Die Position des ATX Steckers verhindert allerdings, das ich mir so etwas einbauen möchte.
Bin also immer noch auf der Suche nach einem hochwertigen AM2+ / AM3 Bord in µATX.....
Stangelator
Experte
@SoenniTDI hochwertig? Da gibt's nicht viele.
Asus M5A88-m oder ASRock 970m pro3 haben den 880 bzw 970 chipsatz. Schneller wird's nicht nach meinem Wissensstand um matx bereich. Kommt halt drauf an was laufen soll und wie alt der Chipsatz sein darf
Hätte noch zwei matx boards. Ein Asus m2a-vm und ein gigabyte falls das hilft
Asus M5A88-m oder ASRock 970m pro3 haben den 880 bzw 970 chipsatz. Schneller wird's nicht nach meinem Wissensstand um matx bereich. Kommt halt drauf an was laufen soll und wie alt der Chipsatz sein darf
Beitrag automatisch zusammengeführt:
Hätte noch zwei matx boards. Ein Asus m2a-vm und ein gigabyte falls das hilft
Zuletzt bearbeitet:
Hallo, hier ein Z97-Board mit gebogenen Pins... und nach etwas Fingerspitzengefühl läuft es wieder.
Wenn ihr mal heranzoomt... die Pins sind nach hinten gebogen wie eine Schnecke...
Ich muss nochmal nen vollständigen Test machen. Evtl. sind die Pins oben noch nicht 100% an der korrekten Position.
gruß
hostile
Wenn ihr mal heranzoomt... die Pins sind nach hinten gebogen wie eine Schnecke...
Ich muss nochmal nen vollständigen Test machen. Evtl. sind die Pins oben noch nicht 100% an der korrekten Position.
gruß
hostile
Anhänge
Stangelator
Experte
@hostile 3 sind zur Schnecke gerollt, warum auch immer, und ein vierter hat kein alignment, Mitte obere Reihe über der ersten Keramik Kondensatorreihe, dir ist aber bewusst das die Kontaktfläche der CPU die äußerste spitze des Pins mit seinem Halbmond berühren muss?
Auf einem Asus rampage VII oder wie das hieß musste ich auch Pins richten. Da ist eine mainboardschraube drauf gefallen. Das war fummelei. Ging dann aber wieder und sah unter dem Mikroskop ziemlich gut aus. Die Pins hatten lediglich einen flacheren Halbmond durchs biegen bekommen.
Beitrag automatisch zusammengeführt:
Auf einem Asus rampage VII oder wie das hieß musste ich auch Pins richten. Da ist eine mainboardschraube drauf gefallen. Das war fummelei. Ging dann aber wieder und sah unter dem Mikroskop ziemlich gut aus. Die Pins hatten lediglich einen flacheren Halbmond durchs biegen bekommen.
Zuletzt bearbeitet:
Natürlich weiß ich wie ein Pins aussieht, aber versuch mal den Halbmond wieder hinzubekommen
Abgesehen davon, dass du sowieso die Form der Pins nicht mehr hin bekommst. Und zuviel Herumbiegen willst du auch nicht, sonst isser ab
Leider hab ich auch noch kein Mikroskop, sondern nur ein Vergrößerungsglas. Aber wenn das damit schon funktioniert, wird es mit nem Mikroskop ein Kinderspiel
gruß
hostile
Abgesehen davon, dass du sowieso die Form der Pins nicht mehr hin bekommst. Und zuviel Herumbiegen willst du auch nicht, sonst isser ab
Leider hab ich auch noch kein Mikroskop, sondern nur ein Vergrößerungsglas. Aber wenn das damit schon funktioniert, wird es mit nem Mikroskop ein Kinderspiel
gruß
hostile
Stangelator
Experte
Okay, evtl. haben wir uns missverstanden: Das erste Bild das ist VORHER-Bild Frag mich jetzt nicht, wie man das hin bekommt, dass die Pins so nach hinten gebogen sind. Ich habe die Pins natürlich wieder "entschneckt" (und die anderen etwas in der Ausrichtung korrigiert) - und mir ist erfreulicherweise dabei keiner abgebrochen.
Ja, natürlich hast du Recht, in dem "geschneckten" Zustand haben die Pins keinen Kontakt.
gruß
hostile
Frag mich jetzt nicht, wie man das hin bekommt, dass die Pins so nach hinten gebogen sind. Ich habe die Pins natürlich wieder "entschneckt" (und die anderen etwas in der Ausrichtung korrigiert) - und mir ist erfreulicherweise dabei keiner abgebrochen.Ja, natürlich hast du Recht, in dem "geschneckten" Zustand haben die Pins keinen Kontakt.
gruß
hostile
Stangelator
Experte
Ahh sorum macht das natürlich mehr Sinn

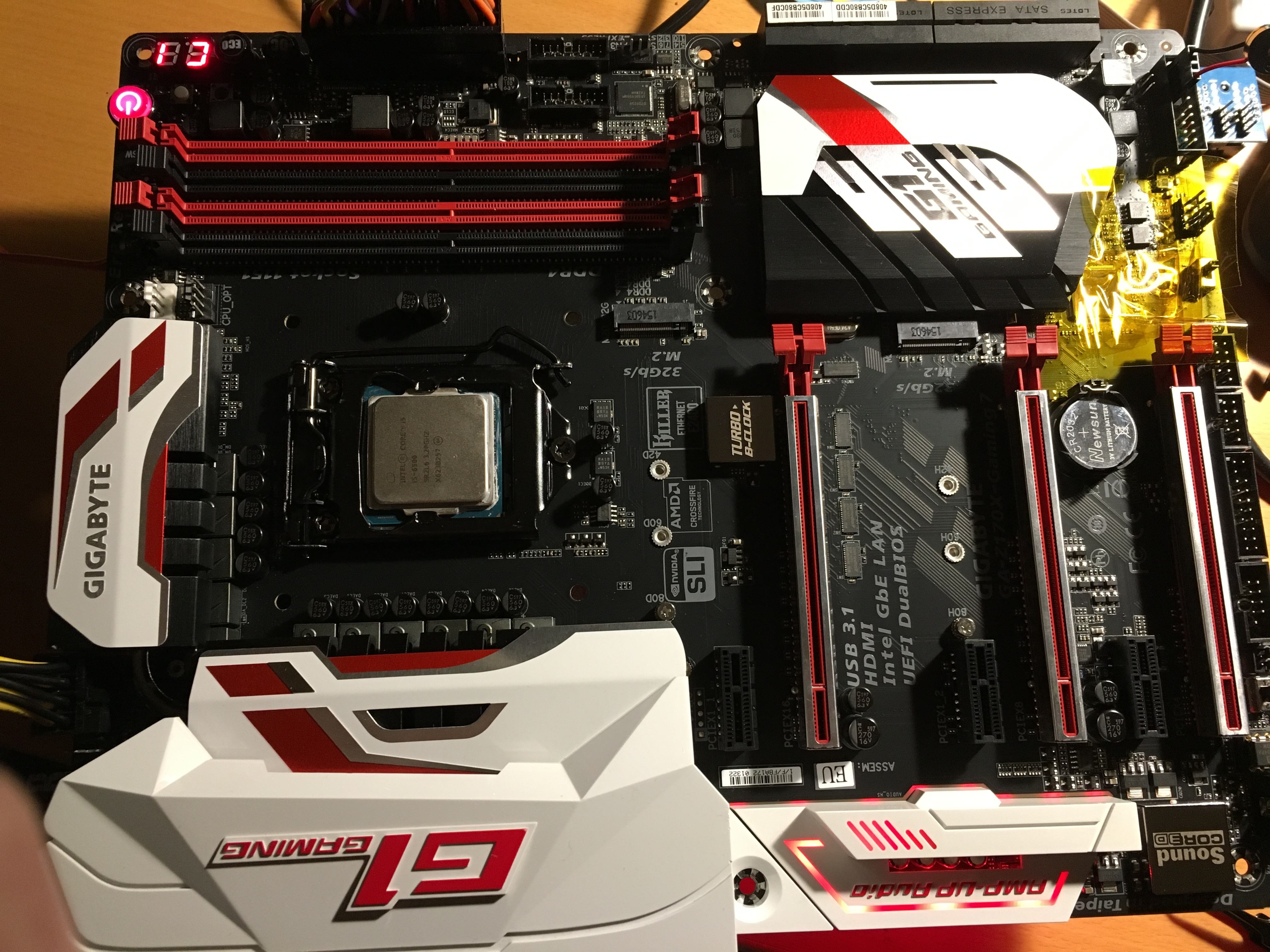

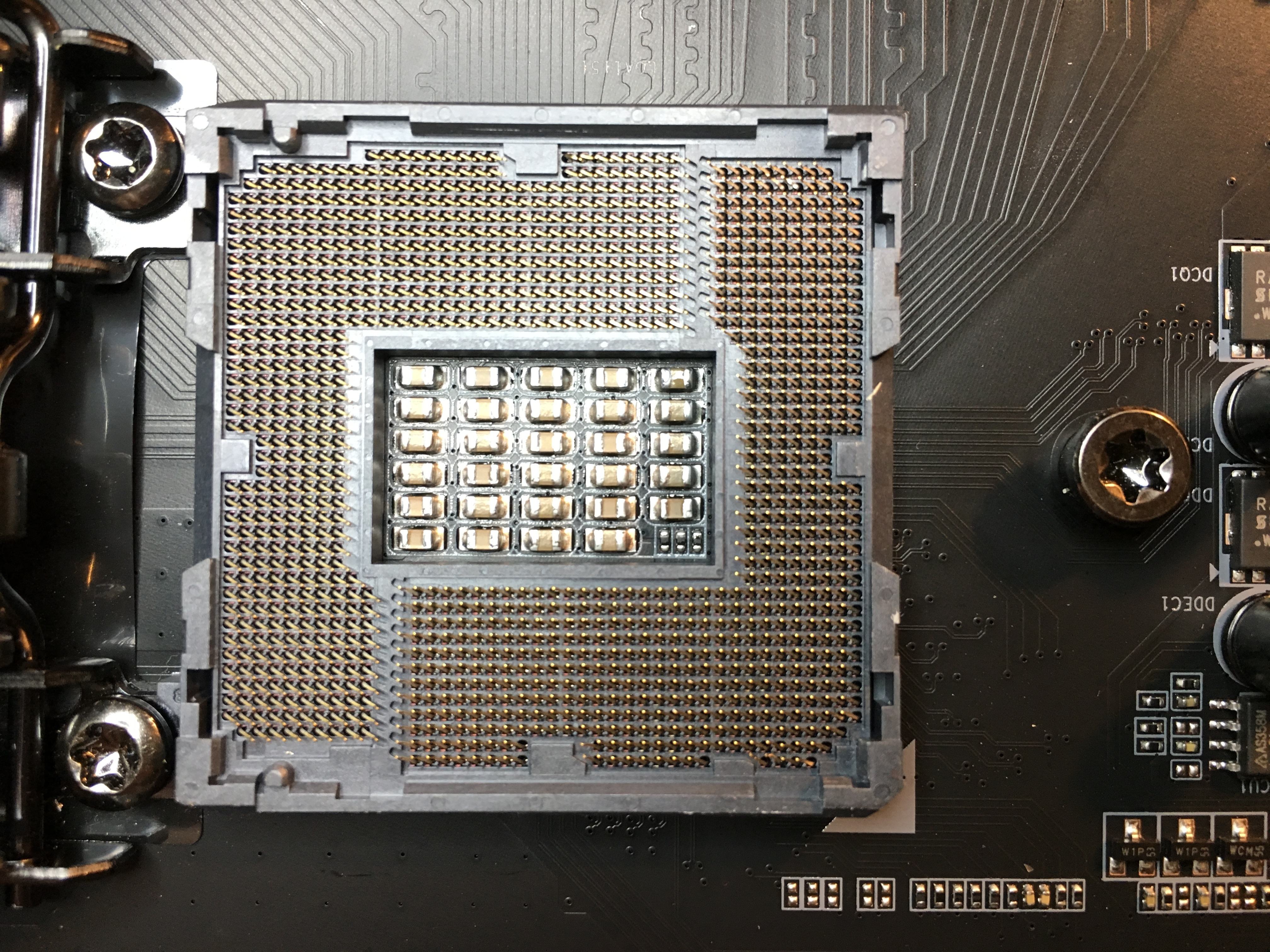

Hallo, hier das Z170-Board, von dem ich sprach. Auf einem Foto sieht man die verbogenen Pins, auf dem zweiten Bild nach etwas Biegen und beim dritten Bild einen POST-Code. Firmware musste ich flashen, deswegen das Kapton tape.
//Edit: Unten rechts ist noch ein Pin, der etwas getwisted ist, aber funktioniert evtl. auch so.
//Edit 2: Läuft...
gruß
hostile
//Edit: Unten rechts ist noch ein Pin, der etwas getwisted ist, aber funktioniert evtl. auch so.
//Edit 2: Läuft...
gruß
hostile
Anhänge
Zuletzt bearbeitet:
Stangelator
Experte
Mit den Pins ist halt immer brutales gefriemel. Ich hab das schon zweimal machen müssen und das ist kein spaß. Noch mehr zieh ich meinen Hut wer der lötet. So viele beruhigungsschnäpse um das zu löten, könnte ich garnicht trinken mir ist die Tage eine wunderschöne GeForce 7900 GS agp von Asus zu geflogen. Musste den kühler Umbauen weil dieser das pcb völlig verzogen hat. Jetzt sieht das wieder schick aus. Hab die Karte Mal gegen meine 7800 GS+ von gainward gebencht. Kann mithalten. Beim näheren inspizieren hab ich festgestellt das ein winziger Keramik Kondensator abgerissen ist, das hab ich behoben. Und in dem zuge 4x KZG 1500 uf 6,3v auf nichicon Polymere umgelötet. Dann noch 2 mbz 470uf 16v auf polymere. Scheint zu laufen. Mir war das garnicht so bewusst das diese Pest-Kondensatoren auch auf Grafikkarten Einzug gehalten haben
Dat sind die schätzleins
mir ist die Tage eine wunderschöne GeForce 7900 GS agp von Asus zu geflogen. Musste den kühler Umbauen weil dieser das pcb völlig verzogen hat. Jetzt sieht das wieder schick aus. Hab die Karte Mal gegen meine 7800 GS+ von gainward gebencht. Kann mithalten. Beim näheren inspizieren hab ich festgestellt das ein winziger Keramik Kondensator abgerissen ist, das hab ich behoben. Und in dem zuge 4x KZG 1500 uf 6,3v auf nichicon Polymere umgelötet. Dann noch 2 mbz 470uf 16v auf polymere. Scheint zu laufen. Mir war das garnicht so bewusst das diese Pest-Kondensatoren auch auf Grafikkarten Einzug gehalten haben
Beitrag automatisch zusammengeführt:
Dat sind die schätzleins
Anhänge
Zuletzt bearbeitet:
WMDK
Legende
Mir war das garnicht so bewusst das diese Pest-Kondensatoren auch auf Grafikkarten Einzug gehalten haben
Leider gibt es kaum einen Bereich, wo man die Teile nicht findet. Mainboards, Grafikkarten, Netzteile, PCI(e) Addon-Karten...usw. Gerade auf GPUs ist es aber auch ein sehr häufiges Problem. Unentdeckt und unbehandelt oft ein Grund warum die GPUs oder Speicher plötzlich die Hufe hoch reißen und gar gekocht sind
Stangelator
Experte
Stangelator
Experte
@SoenniTDI selbst kaputt gestanden. Ich kanns nur nicht nachvollziehen. Nebenan stehen nichicon low esr und fujitsu ultra low esr und dann noch fix paar kzg und nichicon hm um den Brei abzurunden?
emissary42
Kapitän zur See
Die Mosfets sind doch auch nicht besser, fast ein Wunder dass nicht noch mehr KZG drauf gelandet sind... die du nun austauschen darfst.
Stangelator
Experte
Nichicon hm 1000uf 6,3v 8x11,5 -->
Rubycon ax 1000uf 6,3v 8x16
Oder gibt's was eleganteres?
Rubycon ax 1000uf 6,3v 8x16
Oder gibt's was eleganteres?
Nur durchs rum liegen. Nicht Mal 50 Betriebsstunden
Hatte meine auch, mit weniger Betriebsstunden sogar. Hier ein passender Ersatz:
[Sammelthread] - Oldtimer - ab Jahr 2000 bis 2010 - Bilder und Kommentare
@Poulton: Danke für den Hinweis. Ich habe hier noch zwei AV8 Deluxe Rev 2.0, die auf Inbetriebnahme warten, liegen. VG 😀
www.hardwareluxx.de
Stangelator
Experte
WMDK
Legende
Ich würde die einfach mit einem Satz KEMET A750 Polys in 6,3V/1000 ersetzen.
Nichicon HM kann man fast immer ersetzen in Kapazitäten über 820µF. Genau wie die HZ Serie, die noch schlimmer ist.
Stangelator
Experte
WMDK
Legende
Ein besserer ESR Wert ist meist unproblematisch in gewissem Rahmen. Man sollte jetzt keinen GP Elko mit einem ESR5 Poly ersetzen, aber ansonsten darf der Innenwiderstand ruhig geringer sein – höher wäre da schon schlechter, da reagieren Schaltungen, die auf Low oder Ultra Low ESR ausgelegt sind tlw. empfindlich und der Nichi HM kommt aus der Low ESR Reihe. Bei den ESR Werten ist ja ein niedrigerer Wert besser und nicht ein höherer. Ripple hingegen darf nicht geringer sein, da sollte man immer über dem Originalwert liegen.
isulk
Urgestein
Könnt Ihr ein Kühler für eine 6800GT empfehlen?
Stangelator
Experte
isulk
Urgestein
Der original ist mir zu laut,bessere Temperatur wäre schön,Optik egal.
