das hatte ich früher auch.
WMDK
Legende
Wofür hast du das NF7-S2 aufgehoben? Als schlechtes Beispiel?
vad4r
Urgestein
- Mitglied seit
- 19.02.2006
- Beiträge
- 2.694
Keine Ahnung, war dabei.Wofür hast du das NF7-S2 aufgehoben? Als schlechtes Beispiel?
Ist das Board so schlecht oder meinst als abschreckendes Beispiel wegen der Kondensatoren?
Der Rest vom Schützenfest:
lord86
Bienchen, Graue Eminenz
citsejam
Urgestein
Weiß irgendjemand wie diese alten Turbo LEDs funktioniert haben?
Bisher herausgefunden habe ich:
Jeweils eine Jumper-Reihe ist für ein Display.
Mit jedem ungeraden Jumper kann ich ein segment schalten.
Mit den geraden Jumpern passiert nichts.
Bei jeder Jumper-Reihe ist rechts und links jeweils noch ein einzelner Pin??
Dann gibt es noch 2x3 Pins
In der einen Reihe scheinen zwei Pins für die Stromversorgung, wofür der dritte Pins ist weiß ich nicht.
In der anderen Reihe messe ich vom ersten zum weiten Pin 2,3V und von ersten zum dritten Pin ~3,3V,
Über Pin1&2 war die Turbo-Led angeschlossen.
Der Turbo-Schalter hatte keine Verbindung zu dem Display.
Ich hätte vermutet man kann das irgendwie umschalten und dann sind die geraden Jumper dafür da, eine andere Zahl darzustellen, aber dafür würde man 14 jumper benötigen, nicht 13.
Bisher herausgefunden habe ich:
Jeweils eine Jumper-Reihe ist für ein Display.
Mit jedem ungeraden Jumper kann ich ein segment schalten.
Mit den geraden Jumpern passiert nichts.
Bei jeder Jumper-Reihe ist rechts und links jeweils noch ein einzelner Pin??
Dann gibt es noch 2x3 Pins
In der einen Reihe scheinen zwei Pins für die Stromversorgung, wofür der dritte Pins ist weiß ich nicht.
In der anderen Reihe messe ich vom ersten zum weiten Pin 2,3V und von ersten zum dritten Pin ~3,3V,
Über Pin1&2 war die Turbo-Led angeschlossen.
Der Turbo-Schalter hatte keine Verbindung zu dem Display.
Ich hätte vermutet man kann das irgendwie umschalten und dann sind die geraden Jumper dafür da, eine andere Zahl darzustellen, aber dafür würde man 14 jumper benötigen, nicht 13.
Anhänge
bschicht86
Nippelmessie
- Mitglied seit
- 03.12.2018
- Beiträge
- 4.212
Die Jumper werden als "T" geschaltet. Daraus ergeben sich 3 Zustände: Dauerhaft ein bzw. jeweils Ein bei Turbo Ein oder Turbo Aus.
citsejam
Urgestein
Sorry, das verstehe ich leider nicht, kannst du das etwas besser erklären?
Wie kann ich mit Jumpern ein T Formen und wie finde ich heraus wie ich den Zustand umschalten kann?
bschicht86
Nippelmessie
- Mitglied seit
- 03.12.2018
- Beiträge
- 4.212
Weiß nicht, ob man das mit ASCII so gut darschellen kann: (Dargestellt sind nur 3x "T")
Die Punkte sind die Stifte, die Striche die Jumperstellungen, die in allen 3 Varianten ein "T" formen.
Code:
.-.-. . .-.-.
| | |
. .-.-. .Die Punkte sind die Stifte, die Striche die Jumperstellungen, die in allen 3 Varianten ein "T" formen.
Probieren während man den Turbotaster hin und her schaltet.
citsejam
Urgestein
Wie gesagt, der Turbo-Schalter hatte keine Verbindung zu dem Display
bschicht86
Nippelmessie
- Mitglied seit
- 03.12.2018
- Beiträge
- 4.212
Da gibts mehrere Möglichkeiten. Entweder man hat einen Turbo-Taster, der 2x3 Kabel hat, wo eins ans Board und eins ans Display geht. Deine Variante ist auch nicht dumm, zum Umschalten wird die Turbo-LED genommen. Du kannst aber auch einfach statt der Turbo-LED den Turbo-Taster dort anschliessen, um das Teil einzustellen. Danach kommt da die Turbo-LED wieder dran.Wie gesagt, der Turbo-Schalter hatte keine Verbindung zu dem Display
Falls danach die Anzeige falsch rum schaltet, musst du nicht alle Jumper neu einstellen, sondern drehst einfach die Turbo-LED an dem 3-Pin um, während der mittlere Pin bleibt wie er ist.
WMDK
Legende
Das Board dürfte eigentlich den Namen "NF7" gar nicht tragen, ist der Produktserie absolut unwürdig. Kastriert bis zur Unkenntlichkeit hat es keinerlei DNA mehr von einem echten NF7 in sich – weder technisch, noch vom BIOS. Der beste Verwendungszweck für das Brett wäre 2x durchbohren, Stiel mit Schelle anschrauben und als Rückenkratzer verwenden oder alternativ direkt mit 230V belegen – dann ist es wenigstens nahezu schmerzfrei schnell vorbei für die gequälte Seele. Auf gar keinen Fall gehört das Ding in die Nähe von einem Gehäuse. Selbiges würde sich aus Panik vor der Schande einer Aufnahme des Boards wahrscheinlich mit Spontanrost selbst zersetzen. Kein Witz, das Teil kommt straight aus der Hölle der Resteverwertung von dem Haufen, den man bei ABIT eigentlich einschmelzen wollte.
citsejam
Urgestein
Das Gehäuse hat einen Turbo-Schalter - er rastet in 2 unterschiedlichen Positionen - das Kabel hat 3 Leitungen, ich vermute einmal Masse, einmal auf Pos1 und einmal auf Pos2 durchgeschaltet.
Das Turbo Kabel geht direkt aufs Mainboard.
Vom Mainboard geht keine Leitung zu der Platine, diese hängt einzig an 5V.
Die Turbo-LED hing an dieser kleinen Platine.
Da es keinerleid Verbindung vom Turbo-Schalter zu dieser Platine gibt, zeigt dieser immer das gleiche an und die Turbo LED brennt immer, egal ob der Schalter gedrückt ist oder nicht
Dat Dingen schenke ich dir zum Geburtstag mit frischen Caps und tollen Chipsatzkühlern.
funkflix
Legende
Ein bisschen Fit und die sind wieder wie neu.
Ach was, Muttis Spucke!!!Ein bisschen Fit und die sind wieder wie neu.
Und genau aus diesem Grund hätte ich ja Bock ein S2 mal so richtig zu treten mit Hard- und Softmods. Einfach um mal zu sehen ob das Teil wirklich so bescheiden ist, wenn man es richtig angeht. Das es qualitativ nichts mit einem normalen NF7 zu tun hat ist klar. Alleine die Cpu SpaWas sprechen eine deutliche Sprache.
Auch ich bin jetzt im neuen Jahr eingeschlagen. An alle hier die besten Wünsche und einen guten Geldbeutel (für unser immer teurer werdendes Hobby).
Eins meiner Vorsätze für dieses Jahr ist leider gar nicht so erfreulich. Ich nehme mir vor, keine weitere Hardware zu kaufen ! Klingt hart, muss aber so sein. Ich ersticke hier in der ganzen Nostalgie und meine Freizeit bleibt auf der Strecke. Egal was kommt, egal welcher Preis und welche Hardware, ich versuche standhaft zu bleiben. Am Ende des Jahres wird dann ein Resumee gezogen
Es wird weiterhin Bilder von mir geben, aber nur von den Sachen, die hier noch so rumliegen (viele Grafikkarten).

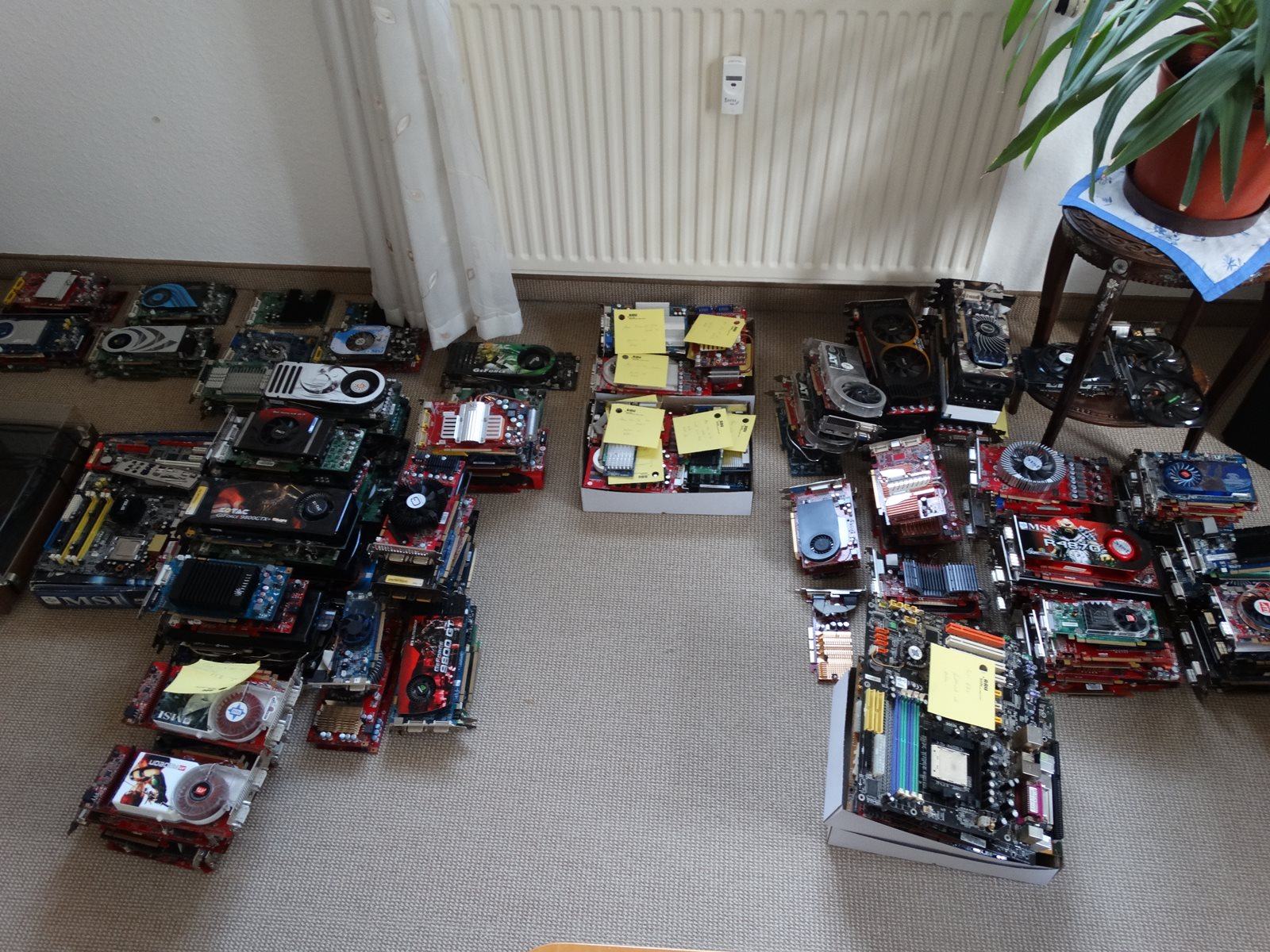

Ein Bild, wie es derzeit mit den Grafikkarten hier aussieht, die alle noch ungetestet sind. Das sind rund 100 PCI-e Karten. Die AGP-Karten sind da nicht auf dem Bild. Es liegt weiterhin viel Arbeit vor mir.
Anhänge
Strikeeagle1977
Enthusiast
Da verstehe ich umso mehr, warum du für die dich einen Stop von Zukäufen ausgerufen hast.
Einmal bei dir Rosinen picken dürfen
auch so ein Traum ...z.B. Tausche rotes MSI K8N Neo4F gegen dein schwarzes Platinum da unten rechts
Viel Spass beim Testen der Karten und viel Erfolg. Gut sortiert da ranzugehen spart dir zumindest viele Treiberinstallationen.
WMDK
Legende
AgentPayne
Urgestein
Der letzten Stunde 😅Ist das der Wareneingang von heute oder der ganzen Woche?
Masterchief79
Urgestein
- Mitglied seit
- 08.04.2010
- Beiträge
- 4.344
Ja... Alle beide
Muss ich schauen, ein paar 7800GT sind aber auf alle Fälle dabei.
P.S. Eine Asus 7800GT ist auf alle Fälle dabei. Die siehst du auf dem Bild ganz links oben in der 2. Reihe, unterhalb der roten Karte.
Da verstehe ich umso mehr, warum du für die dich einen Stop von Zukäufen ausgerufen hast.
z.B. Tausche rotes MSI K8N Neo4F gegen dein schwarzes Platinum da unten rechts
Das MSI K8N Neo4-F Ver. 1 (kein Platinum) in schwarz war das letzte Board, was ich im letzten Jahr gekauft habe. Es läuft. Ist mittlerweile Nr. 6 bei mir. Ein rotes K8N Neo4-F in Ver. 3 habe ich auch mehrfach hier.
Ist das der Wareneingang von heute oder der ganzen Woche?
Nicht ganz so heftig, aber über die letzten 2 Jahre kommt das gut hin.
Wie bereits mehrfach angekündigt, werden die meisten Karten dann verschenkt oder für kleines Geld an den Mann gebracht. Nur die Sahnestück muss ich mir mal rauspicken, keine Ahnung, was ich mit denen mache.
P4schissel
Enthusiast
@stunned_guy Eine Gainward 7800GT liegt nicht zufällig dabei und möchte dein Grafikkartenfestival verlassen, um in meinem Midrange Platz zu finden?
Masterchief79
Urgestein
- Mitglied seit
- 08.04.2010
- Beiträge
- 4.344
Ich hab Jedi Outcast jetzt durch und hab mich direkt an den Nachfolger Jedi Academy gemacht. Da kommt der 4000+ S939 aber schon ganz schön ans Limit. 100% CPU Last und 5-10fps in großen Arealen sind an der Tagesordnung. An der Graka lags jedenfalls nicht (X850XT und X1950GT AGP getestet).
Ich hab dann mal in meiner CPU Kiste gewühlt und ein paar passende CPUs zum testen ausgegraben.
Zuerst ist dieser Pentium 4 560 dran. Für 300MHz Ram wurde ein bisschen am Takt gedreht. Da der P4 200MHz FSB hat, und der Chipsatz ja mindestens 266 kann, ist da noch Luft nach oben.
In SuperPi sind beide Plattformen genau gleich schnell. Was man AMD bei nur 2,7GHz CPU Takt (so meine Settings) auch zugute halten muss. Nur hat der P4 halt HT, die Last verteilt sich gut mit insgesamt ca. 60% Auslastung und das Game läuft butterweich.
Nur das arme ASRock 4CoreDual Sata hat bei 115W TDP, 1,5V und OC nichts zu lachen. 90° auf den Spawas laut IR-Thermometer, das sind sogar 10° mehr als mit dem QX6700. Ich geh dann mal Kühlkörper draufbasteln...
Das wird mit dem nächsten Kandidaten in Form eines Pentium D 955 EE nämlich auch nicht besser
Ich hab dann mal in meiner CPU Kiste gewühlt und ein paar passende CPUs zum testen ausgegraben.
Zuerst ist dieser Pentium 4 560 dran. Für 300MHz Ram wurde ein bisschen am Takt gedreht. Da der P4 200MHz FSB hat, und der Chipsatz ja mindestens 266 kann, ist da noch Luft nach oben.
In SuperPi sind beide Plattformen genau gleich schnell. Was man AMD bei nur 2,7GHz CPU Takt (so meine Settings) auch zugute halten muss. Nur hat der P4 halt HT, die Last verteilt sich gut mit insgesamt ca. 60% Auslastung und das Game läuft butterweich.
Nur das arme ASRock 4CoreDual Sata hat bei 115W TDP, 1,5V und OC nichts zu lachen. 90° auf den Spawas laut IR-Thermometer, das sind sogar 10° mehr als mit dem QX6700. Ich geh dann mal Kühlkörper draufbasteln...
Das wird mit dem nächsten Kandidaten in Form eines Pentium D 955 EE nämlich auch nicht besser
