[Sammelthread] NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ

NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ


Impressionen der Karte:









Technische Daten der GeForce GTX 1070
  • Chip = GP104-300-A1
  • Fertigung = 16 nm (TSMC)
  • Transistoren = 7,2 Milliarden
  • Die-Größe = 314 mm²
  • Shader-Einheiten = 1.920 (1D) (15 SMM)
  • Texture Mapping Units (TMUs) = 120
  • Raster Operations (ROPs) = 64 (48)
  • Pixelfüllrate = 72,3+ GPixel/s
  • Texelfüllrate = 180,7+ GTexel/s
  • Chiptakt = 1.506 MHz Baseclock + Boost (1.683 MHz) + Max. Boost (~1.880 MHz)
  • Speichertakt = 4.007 MHz
  • Speichergröße = 8.192 MB
  • Speichertyp = GDDR5
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 256,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 12.1
  • Leistungsaufnahme 3D (TDP) = 150 Watt
  • Leistungsaufnahme 2D = ~9 Watt
  • Versorgung über einen 8-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 1 x DL-DVI, 1 x HDMI 2.0, 3 x DisplayPort 1.4
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu fünf Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei. !!
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Geizhals Link:
GeForce GTX 1070 | Deutschland - Preisvergleich



Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier


FAQ (Frequently Asked Questions)

Wie laut ist die Karte?
Die GeForce GTX 1070 erreicht im Leerlauf mit 0,4 Sone genau den selben Wert der 1080. Der Radiallüfter dreht mit ~1.100 RPM bei 27% PWM-Stärke. Unter Last schwankt die Lautheit zwischen 2,5 Sone (~50%) bis zu (max) 2,9 Sone (53% PWM @~2.120 RPM), was deutlich weniger als bei der GTX 1080 ist. Die Maximale Drehzahl des Radiallüfter beträgt @100% 4.000 RPM.

Wie hoch sind die Temperaturen der Karte?
Die Temperatur der GTX 1070 beträgt im Leerlauf vollkommen um die 32 °C. Unter Last (Games) kann die Temperatur auf bis zu 84 °C steigen, wobei das Temperatur-Target genau 83°C beträgt. Sobald die 83°C überschritten werden, wird die Taktrate und Spannung gesenkt, sodass die Karte bei 83°C verweilt. Allerdings erreicht die 1070 zumindest im Freiluftbetrieb gerade so die 80-81 °C, was dazu führt, dass die Karte, anders als bei der 1080, die Taktraten nicht wegen der Temperatur, sondern durch das enge Powerlimit, senkt.

Wie hoch ist der Stromverbrauch?
Die GTX 1070 verbraucht im Leerlauf um die 9 Watt. Unter Last limitiert das Power-Target den maximalen Verbrauch. So verbraucht eine Referenz-GTX 1070, egal ob in Games oder im Furmark, maximal 150 Watt (100% PT). Dank niedriger Spannungen und vor allem der 16nm-Fertigung erreicht die GTX 1070 eine sehr hohe Effizienz.

Passt die Karte in mein Gehäuse?
Bei der GeForce GTX 1070 misst das PCB wieder 26,67 cm, wie bei der allen anderen Referenzmodellen nVidias der letzten Jahre

Die Performance:
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 800% (1080p), bzw. 107% (4K) und ist so im Mittel aller Reviews rund 7% schneller als eine GTX 980 Ti und damit auch schneller als eine Titan X (stock). Die GTX 1080 ist im Vergleich zur 1070 rund 20% (1080p), bzw. 23% schneller (4K).
Launch-Analyse nVidia GeForce GTX 1070 | 3DCenter.org

Overclocking:
Wie schon bei jeder Karte, die auf der Kepler-und Maxwell-Architektur basiert, lässt sich der Takt der neuen Maxwell-GPU über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt ändern. Allerdings bietet GPU Boost 3.0 zum Start der Pascal-Generation eine weitere Möglichkeit an. So kann man per Tool einzelne Takt-/Spannungswerte genau einstellen und bis zu 80 Stufen individuell anpassen.
Für einen ersten Überblick sollte man sich den Artikel zu GPU Boost 3.0 hier anschauen (+ Video)
NVIDIA GeForce GTX 1080 mit Pascal-Architektur im XXL-Test - Hardwareluxx

Zu den bisher erreichten Taktraten:
Die 1070 verhält sich bezüglich der Taktraten sehr ähnlich wie die 1080. Laut den ersten Reviews sollte es machbar sein, dass jede GPU rund 1,95 bis 2,0 GHz erreichen kann. Alles darüber scheint dann wie immer Glück zu sein. Das man kaum höhere Taktraten erreichen konnte liegt in erster Linie daran, dass bei der GTX 1070 das Power Target stark limitiert. So kann man dieses zwar per Tool auf 112% anheben (168 Watt), aber selbst das reicht nicht aus, um konstant die maximal mögliche Taktrate zu erreichen und konstant halten zu können. Mit einer besseren Kühlung und somit kühleren GPU Temperaturen und folglich einer geringeren Verlustleistung sind noch etwas höhere Taktraten erreichbar.

Einen Interessanten Beitrag mit Praxisbezug zum Thema Undervolting hat der User BK-Morheus veröffentlicht. In dem Video sieht man, wie man eine GTX 1070/1080 mit Hilfe des "curve editors" des Afterburners undervolten kann:
https://www.youtube.com/watch?v=UGeGLU8uh9M&ab_channel=BennyLikesTech

Was einer erhöhten OC-Performance noch im Weg stehen kann, ist die Speicherbandbreite. Die 1070 besitzt zwar die Rechenleistung einer 980 Ti oder Titan X, allerdings nur rund 76% deren Speicherbandbreite. Gerade bei hohen GPU-Taktraten kann die durch das 256 Bit breite Speicherinterface und den 8 Gbps starken Speicher erreichte Bandbreite zu gering für eine deutliche Skalierung sein.

Die Folgende Tabelle vergleicht das Verhältnis der Speicherbandbreite mit der Rechenleistung verschiedener Karten / Architekturen:
Karte (Takt @ Referenz)RechenleistungSpeicherbandbreiteRechenleistung pro 1 GB/s
GTX 580 (772/1.544/2.004 MHz)1.581 TFLOPs192,2 GB/s8,22 TFLOP pro 1 GB/s
GTX 680 (1.058/3.004 MHz)3.250 TFLOPs192,3 GB/s16,91 TFLOP pro 1 GB/s
GTX 780 Ti (928/3.500 MHz)5.345 TFLOPs336,0 GB/s15,91 TFLOP pro 1 GB/s
GTX 980 (1.215/3.506 MHz)4.977 TFLOPs224,4 GB/s22,18 TFLOP pro 1 GB/s
GTX 980 Ti (1.075/3.506 MHz)6.054 TFLOPs336,6 GB/s17,99 TFLOP pro 1 GB/s
GTX Titan X (1.075/3.506 MHz)6.605 TFLOPs336,6 GB/s19,62 TFLOP pro 1 GB/s
GTX 1060 (1.709/4.007 MHz)4.375 TFLOPs192,3 GB/s22,75 TFLOP pro 1 GB/s
GTX 1070 (1.683/4.007 MHz)6.463 TFLOPs256,4 GB/s25,21 TFLOP pro 1 GB/s
GTX 1080 (1.733/5.006 MHz)8.873 TFLOPs320,4 GB/s27,69 TFLOP pro 1 GB/s
NVIDIA TITAN X (1.531/5.006 MHz)10.974 TFLOPs480,6 GB/s22,83 TFLOP pro 1 GB/s
P100 (1.481/703 MHz)10.616 TFLOPs719,9 GB/s14,75 TFLOP pro 1 GB/s
Allgemeine Hinweise
Dies ist ein Sammelthread für die GeForce GTX 1070. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.

Zuletzt bearbeitet:
Ich hab gerade nochmal mit der Curve rumgespielt und bin jetzt bei 2101 MHz bei 1,05V und 1822 MHz Videoclock angekommen. Der Videoclock ändert sich, je nach dem wie man die Kurve ändert und den Takt erhöht. Ich blick da trotzdem nicht so ganz durch. Eine genaue Anleitung dafür wäre super :bigok:

Vielleicht findet sich irgendwann jemand, der das Mysterium lüftet ;)

Hat sich denn dadurch etwas an deinen Bench-Resultaten geändert? Oder sonst irgendwas Bemerkbares?

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hab ich nicht mehr getestet. Hatte keine Zeit mehr (Frau hat gewartet ;)).

Gesendet von meinem Xperia Z5

also ich bin ja von der EVGA AiO schon sehr enttäuscht. Hat keine Chance gegen den Morpheus. Aber ist ja klar, Morpheus hat mehr Kühlfläche..

ICh würde ganze gern mal das neue Bios für die FTW testen, aber auch gern wieder zurück. Habe noch nie ein bios bei ner Nvidia geflasht. Ich habe das alte nun mit GPU Z gesichert. Nennt sich GP104.rom. Kann ich das dann ohne weiteres zurückflashen und womit am sichersten?

Wie immer schon erwähnt mit nvflash64 von TechPowerUp.

Sicherheitshalber vorher die Grafikkarte im Gerätemanager deaktivieren, Flashen, aktivieren - > Neustart

Zuletzt bearbeitet:
also ich bin ja von der EVGA AiO schon sehr enttäuscht. Hat keine Chance gegen den Morpheus. Aber ist ja klar, Morpheus hat mehr Kühlfläche..

120er halt, oder? Vmtl mit Pumpe von Asetek oder zumindest auf gleichem Niveau.

Ja wirklich geil wirds damit nicht. Denke so mit 140-240 Radi würds hinkommen.

Mit 280er AIO übertrifft meine Hybridlösung meinen vorherigen Morpheus um einige Grad.


Sent from my iPhone using Tapatalk

jap. Dazu hab ich noch den Lüfter gegen einen SW3 getauscht, der mit max. 850rpm gedreht hat. Sollte ja leise bleiben. Leise war es dann, zumindest vom Lüfter her. Aber die Vibrationen, die das Teil (also die Pumpe) ans Case weitergegeben hat...
Die AiO hat mich dann wieder "geheilt" :d

Jetzt mit Lukü ist es im Idle wieder herrlich still. :drool:

Ich habe heute nochmal FS getestet und ich habe immer mehr pkt mit curve Editor, als mit dem normalen offset.
Wenn ich so eine angebliche schmutzige curve erstelle, dann hab ich auch noch mehr pkt als mit dem normalen offset. Aber weniger als mit einer sauberen ~150pkt weniger
Aber egal was ich einstelle, wenn ich von The Division den benchmark laufen lasse, fällt alles nicht im Gewicht, bei 10 Durchgänge is es immer +-1fps

Zuletzt bearbeitet:
Ich warte derzeit auf das Thermal Pad Kit für meine FTW 1070. Das BIOS spare ich mir aufgrund der Lautstärke. Bin aber skeptisch:

- Hat das Pad auf der Frontseite Kontakt zum Kühler?
- Falls, ja: Führt das Pad dazu, dass der Anpressdruck des Kühlers zur GPU leidet?
- Falls nein: Verteilt das Pad die Wärme wirklich zuverlässig an die Frontplate oder ersticken die darunter?

Edit: Offenbar werden neue Pads für die Speicher gleich mitgeschickt. Es gibt ein Statement dazu von JacobF:

Flaws in evga design and poor quality control, home made fix.

Ich hoffe das damit dann die Probleme gelöst sind, würde mir gerne die 1070 FTW kaufen.
Es sollten die neuen doch gleich mit den Fixes ausgeliefert werden, weiß jemand woran man es erkennt das es sich um die neue Charge handelt?

Kann ich die karte auch einfach zu evga schicken und die machen mir das alles fertig?

Habe auch die ftw

Gesendet von meinem SM-G935F mit Tapatalk

ich finde die Lösung tut zwar irgendwie, aber schon etwas halbherzig ... zu mal ein durchgehend gleich dickes Pad auf der Frontplate "irgendwie" draufgelegt wird.

Um die Frage zu beantworten wegen Druck des GPU Coolers - NEIN - der Kühler hat bestimmt den selben Druck wie vorher
1. gibt der Kühler auch selbst etwas nach
2. drückt sich das Pad beim ersten warm werden noch etwas mehr zwischen die Bleche "weicht aus"

hm, ob ich nächstes Jahr oder so mal die Palit/Gainward probiere? Ich will mich gern persönlich davon überzeugen, dass der Kühler wirklich so leise ist, wie gesagt wird. :d

Also meine Videoclock liegt auch bei 1708MHz, Karte dabei alles@ Bios Palit Gamerock Premium mit 190/225W. Die Karte boostet dabei mit 2076MHz, fällt maximal auf 2050MHz, bei höheren Temperaturen.

Ich versuche später nochmal das Original Bios... Da ich im OCCT sofort Fehler bekomme...

Mit dem OCCT bekomme ich sogar sofort Fehler mit original takt.... Ich denke der kommt mit Pascal nicht klar

Was muss ich im OCCT einstellen?
Sorry, hab gerade keine Zeit selbst zu suchen.....

In OCCT lohnt es sich, nen fps begrenzer zu aktivieren, dass die Karte nicht gleich drosselt

Sir Ozelot

ganz kurze Bitte - was schimpft denn dein GPU-Z welches BIOS du drauf hast ?
Welche Gainward ist deine ursprünglich? :)

Auf Bios 1 ist das Normale und auf Bios 2 das GLH, jeweils die Neuen von der Homepage

Hier für die, die es interessiert. Vergleich der Fankurve einer 1070 FTW mit dem neuen BIOS

Original BIOS Master (86.04.1E.00.70)
GPU °C / Fan% / Fan RPM
62 / 0 / 0
63 / Fans begin to rotate
67 / 18 / 480
68 / 22 / 600
70 / 28 / 750
71 / 33 / 900
72 / 38 / 1020

72°C max temp


New BIOS Master (86.04.50.00.72)
GPU °C / Lüfter % / Lüfter RPM
33 / 0 / 0
64 / 30 / 950
66 / 34 / 1080
68 / 39 / 1260
69 / 42 / 1370
70 / 46 / 1500

70°C max temp

Danke - und du fährst das GLH Bios mit deinen Settings ? ...

Beide liefern exakt das selbe Ergebnis

Mit dem OCCT bekomme ich sogar sofort Fehler mit original takt.... Ich denke der kommt mit Pascal nicht klar
Kann ich nicht bestätigen. Occt meldet bei mir nur dann Fehler wenn besonders kritische Games ebenfalls zicken. Ich finde das Tool top da ich so sehr schnell stabile Takt Spannungskombinationen ermitteln kann

Gesendet von meinem GT-I9300 mit Tapatalk

Ich finde das Tool top da ich so sehr schnell stabile Takt Spannungskombinationen ermitteln kann

Ja, stimmt. Gibt eigentlich kaum bessere Tools.

Bei zu hohem Speicher-OC bspw. zeigt OCCT meist innerhalb der ersten Minute Speicherfehler, ähnlich schnell ist nur noch der OC-Scanner von EVGA. Voraussetzung ist natürlich, dass man die Tools richtig bedient.

@ Sir Ozelot

Mmhh .. dann check ich einfach nicht warum meine Karte keine 1800 MHz VideoClock machen will .... :(

Kann ich nicht bestätigen. Occt meldet bei mir nur dann Fehler wenn besonders kritische Games ebenfalls zicken. Ich finde das Tool top da ich so sehr schnell stabile Takt Spannungskombinationen ermitteln kann

Gesendet von meinem GT-I9300 mit Tapatalk
Ja ich hatte es auch immer genutzt... Nur bei 3 verschiedene Karten die ich im Rechner zum gegen testen hatte, hat das Tool bei mir im Original takt Fehler diagnostiziert...entweder es hat probleme mit Pascal, oder mit irgendeine Software auf meinem Rechner... Geht auch ohne OCCT

echt schade, dass ich so empfindliche Ohren habe (Spulenfiepen). Aber mein PC ist sonst fast lautlos (Mora3 140er Lüfter @5V, keine HDD).

1070 FTW @ 2152 / 4608 MHz @ 1,0620V(Std)
GraKa-RAM: Micron
CPU: 2500k @ 4,4 GHz

Firestrike:
firestrike  cpu 4,4_2150 gpu, 4600 ram.png

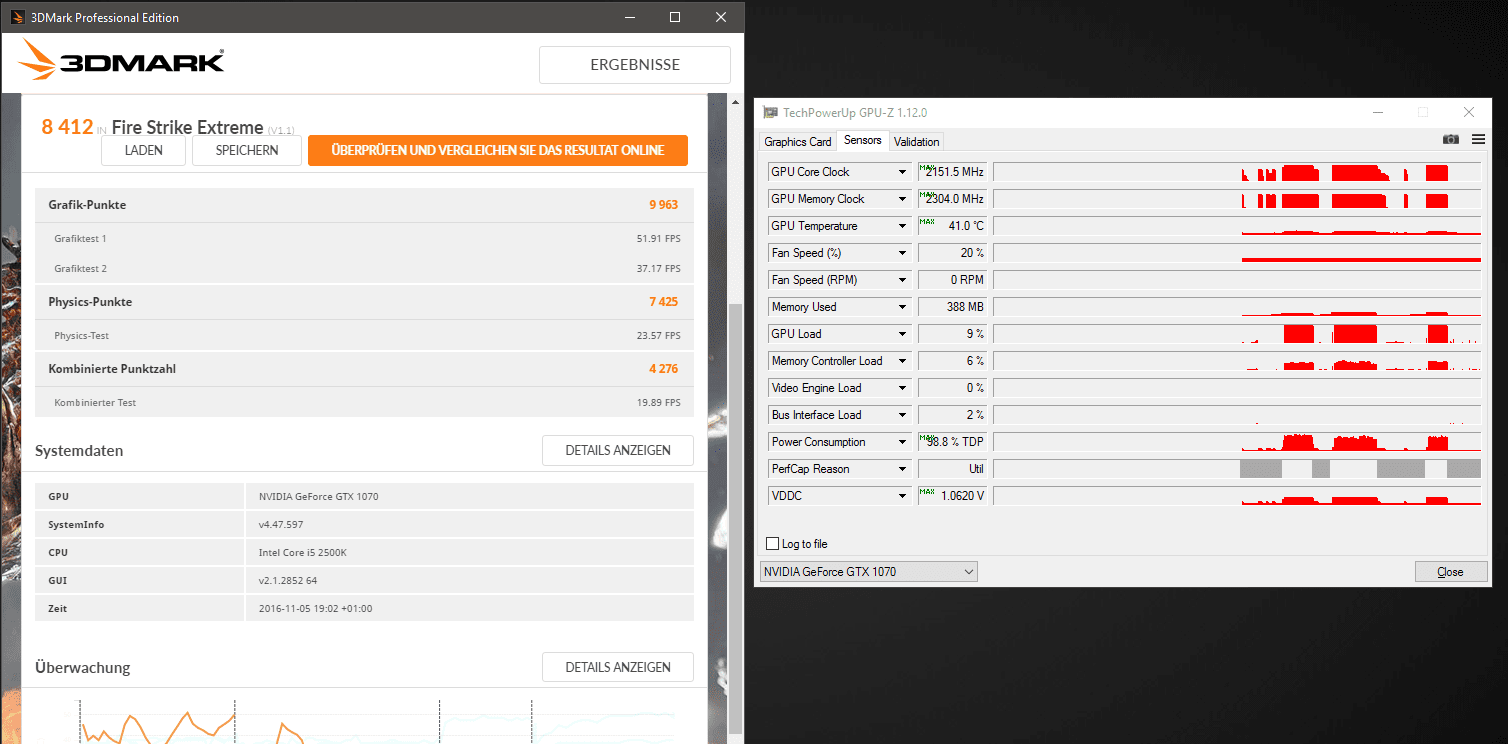

Firestrike Extreme:
firestrike extreme  cpu 4,4_2150 gpu, 4600 ram.png

2175 MHz bleibt er dann irgendwann im 3Dmark stehen, kann aber raustabben und den Prozess abschießen. Tippe auf mehr Spannung.

Taugt die was?
Wäre schade, wenn Sie wegen RMA verloren geht. Vielleicht finde ich dann ja einen Käufer, den das Fiepen nicht stört aufgrund der restlichen Betriebslautstärke.

Zuletzt bearbeitet:
Der Ramtakt ist ganz gut. Die 2150 pack ich auch, aber mit deutlich mehr Spannung (1,093v). Daher hast du ne ganz ordentliche erhalten.

Ich hab auch leichtes Spulenfiepen, aber es ist noch völlig im Rahmen.

Gesendet von meinem Xperia Z5
