[Sammelthread] NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ

NVIDIA GeForce GTX 1070 (GP104) Sammelthread + FAQ


Impressionen der Karte:









Technische Daten der GeForce GTX 1070
  • Chip = GP104-300-A1
  • Fertigung = 16 nm (TSMC)
  • Transistoren = 7,2 Milliarden
  • Die-Größe = 314 mm²
  • Shader-Einheiten = 1.920 (1D) (15 SMM)
  • Texture Mapping Units (TMUs) = 120
  • Raster Operations (ROPs) = 64 (48)
  • Pixelfüllrate = 72,3+ GPixel/s
  • Texelfüllrate = 180,7+ GTexel/s
  • Chiptakt = 1.506 MHz Baseclock + Boost (1.683 MHz) + Max. Boost (~1.880 MHz)
  • Speichertakt = 4.007 MHz
  • Speichergröße = 8.192 MB
  • Speichertyp = GDDR5
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 256,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 12.1
  • Leistungsaufnahme 3D (TDP) = 150 Watt
  • Leistungsaufnahme 2D = ~9 Watt
  • Versorgung über einen 8-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 1 x DL-DVI, 1 x HDMI 2.0, 3 x DisplayPort 1.4
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu fünf Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei. !!
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Geizhals Link:
GeForce GTX 1070 | Deutschland - Preisvergleich



Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier


FAQ (Frequently Asked Questions)

Wie laut ist die Karte?
Die GeForce GTX 1070 erreicht im Leerlauf mit 0,4 Sone genau den selben Wert der 1080. Der Radiallüfter dreht mit ~1.100 RPM bei 27% PWM-Stärke. Unter Last schwankt die Lautheit zwischen 2,5 Sone (~50%) bis zu (max) 2,9 Sone (53% PWM @~2.120 RPM), was deutlich weniger als bei der GTX 1080 ist. Die Maximale Drehzahl des Radiallüfter beträgt @100% 4.000 RPM.

Wie hoch sind die Temperaturen der Karte?
Die Temperatur der GTX 1070 beträgt im Leerlauf vollkommen um die 32 °C. Unter Last (Games) kann die Temperatur auf bis zu 84 °C steigen, wobei das Temperatur-Target genau 83°C beträgt. Sobald die 83°C überschritten werden, wird die Taktrate und Spannung gesenkt, sodass die Karte bei 83°C verweilt. Allerdings erreicht die 1070 zumindest im Freiluftbetrieb gerade so die 80-81 °C, was dazu führt, dass die Karte, anders als bei der 1080, die Taktraten nicht wegen der Temperatur, sondern durch das enge Powerlimit, senkt.

Wie hoch ist der Stromverbrauch?
Die GTX 1070 verbraucht im Leerlauf um die 9 Watt. Unter Last limitiert das Power-Target den maximalen Verbrauch. So verbraucht eine Referenz-GTX 1070, egal ob in Games oder im Furmark, maximal 150 Watt (100% PT). Dank niedriger Spannungen und vor allem der 16nm-Fertigung erreicht die GTX 1070 eine sehr hohe Effizienz.

Passt die Karte in mein Gehäuse?
Bei der GeForce GTX 1070 misst das PCB wieder 26,67 cm, wie bei der allen anderen Referenzmodellen nVidias der letzten Jahre

Die Performance:
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 800% (1080p), bzw. 107% (4K) und ist so im Mittel aller Reviews rund 7% schneller als eine GTX 980 Ti und damit auch schneller als eine Titan X (stock). Die GTX 1080 ist im Vergleich zur 1070 rund 20% (1080p), bzw. 23% schneller (4K).
Launch-Analyse nVidia GeForce GTX 1070 | 3DCenter.org

Overclocking:
Wie schon bei jeder Karte, die auf der Kepler-und Maxwell-Architektur basiert, lässt sich der Takt der neuen Maxwell-GPU über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt ändern. Allerdings bietet GPU Boost 3.0 zum Start der Pascal-Generation eine weitere Möglichkeit an. So kann man per Tool einzelne Takt-/Spannungswerte genau einstellen und bis zu 80 Stufen individuell anpassen.
Für einen ersten Überblick sollte man sich den Artikel zu GPU Boost 3.0 hier anschauen (+ Video)
NVIDIA GeForce GTX 1080 mit Pascal-Architektur im XXL-Test - Hardwareluxx

Zu den bisher erreichten Taktraten:
Die 1070 verhält sich bezüglich der Taktraten sehr ähnlich wie die 1080. Laut den ersten Reviews sollte es machbar sein, dass jede GPU rund 1,95 bis 2,0 GHz erreichen kann. Alles darüber scheint dann wie immer Glück zu sein. Das man kaum höhere Taktraten erreichen konnte liegt in erster Linie daran, dass bei der GTX 1070 das Power Target stark limitiert. So kann man dieses zwar per Tool auf 112% anheben (168 Watt), aber selbst das reicht nicht aus, um konstant die maximal mögliche Taktrate zu erreichen und konstant halten zu können. Mit einer besseren Kühlung und somit kühleren GPU Temperaturen und folglich einer geringeren Verlustleistung sind noch etwas höhere Taktraten erreichbar.

Einen Interessanten Beitrag mit Praxisbezug zum Thema Undervolting hat der User BK-Morheus veröffentlicht. In dem Video sieht man, wie man eine GTX 1070/1080 mit Hilfe des "curve editors" des Afterburners undervolten kann:
https://www.youtube.com/watch?v=UGeGLU8uh9M&ab_channel=BennyLikesTech

Was einer erhöhten OC-Performance noch im Weg stehen kann, ist die Speicherbandbreite. Die 1070 besitzt zwar die Rechenleistung einer 980 Ti oder Titan X, allerdings nur rund 76% deren Speicherbandbreite. Gerade bei hohen GPU-Taktraten kann die durch das 256 Bit breite Speicherinterface und den 8 Gbps starken Speicher erreichte Bandbreite zu gering für eine deutliche Skalierung sein.

Die Folgende Tabelle vergleicht das Verhältnis der Speicherbandbreite mit der Rechenleistung verschiedener Karten / Architekturen:
Karte (Takt @ Referenz)RechenleistungSpeicherbandbreiteRechenleistung pro 1 GB/s
GTX 580 (772/1.544/2.004 MHz)1.581 TFLOPs192,2 GB/s8,22 TFLOP pro 1 GB/s
GTX 680 (1.058/3.004 MHz)3.250 TFLOPs192,3 GB/s16,91 TFLOP pro 1 GB/s
GTX 780 Ti (928/3.500 MHz)5.345 TFLOPs336,0 GB/s15,91 TFLOP pro 1 GB/s
GTX 980 (1.215/3.506 MHz)4.977 TFLOPs224,4 GB/s22,18 TFLOP pro 1 GB/s
GTX 980 Ti (1.075/3.506 MHz)6.054 TFLOPs336,6 GB/s17,99 TFLOP pro 1 GB/s
GTX Titan X (1.075/3.506 MHz)6.605 TFLOPs336,6 GB/s19,62 TFLOP pro 1 GB/s
GTX 1060 (1.709/4.007 MHz)4.375 TFLOPs192,3 GB/s22,75 TFLOP pro 1 GB/s
GTX 1070 (1.683/4.007 MHz)6.463 TFLOPs256,4 GB/s25,21 TFLOP pro 1 GB/s
GTX 1080 (1.733/5.006 MHz)8.873 TFLOPs320,4 GB/s27,69 TFLOP pro 1 GB/s
NVIDIA TITAN X (1.531/5.006 MHz)10.974 TFLOPs480,6 GB/s22,83 TFLOP pro 1 GB/s
P100 (1.481/703 MHz)10.616 TFLOPs719,9 GB/s14,75 TFLOP pro 1 GB/s
Allgemeine Hinweise
Dies ist ein Sammelthread für die GeForce GTX 1070. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.

Zuletzt bearbeitet:
Werde mir demnächst auch mal ein Energiekosten-Messgerät kaufen, dann schaue ich mal was der dazu sagt. :)
Mit meiner 1070er Grafikkarte hatte HWInfo 150Watt mit dem Valley Benchmark angezeigt.

Anhang anzeigen 389076

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Werde mir demnächst auch mal ein Energiekosten-Messgerät kaufen, dann schaue ich mal was der dazu sagt. :)
Mit meiner 1070er Grafikkarte hatte HWInfo 150Watt mit dem Valley Benchmark angezeigt.

Die Anzeige in HWinfo bzgl. des Verbrauchs der Karte stimmt nicht. Bei mir werden im Heaven Bench 126W angezeigt, die Poweranzeige vom Afterburner zeigt aber 70% (~148W). Ergibt also keinen Sinn. Deshalb wird die Anzeige bei der CPU genauso ungenau sein.

der nvidia inspector in der aktuellsten Version. sollte da genauere Werte abliefern. Zeigt mir an, dass meine 1070 gerade mit ca. 6,5W bis 7W rumidlet

croni-x - kannste kein anderes Bios auf die Karte machen ?

ging bei der Gainward Phoenix Reihe ohne Probleme

Ans BIOS hab ich micht nicht getraut, weil ich net weiß was da zu meiner Inno3D GTX1070 FE kompatibel ist :/ Shuntmod läuft jetzt aber wieder ;)

Sollte man auch die Finger lassen wenn man sich mit dem flashen nicht auskennt.
Geht es schief muss man eine zweite Grafikkarte oder IGPU haben.

Beim flashen einer anderen Bios Version kann es auch in die Hose gehen.
Habe mal vor ein paar Jahren so eine günstige Grafikkarte über Ebay bekommen können, da der Verkäufer sogar beide Bios auf der Karte kaputt geflasht hatte.
Naja... wenn beim ersten mal nicht klappt, versucht man es halt nach dem umlegen des Schalters erneut... :shot:

Zuletzt bearbeitet:
lol .... das ist echt dumm ;)

Sollte man auch die Finger lassen wenn man sich mit dem flashen nicht auskennt.
Geht es schief muss man eine zweite Grafikkarte oder IGPU haben.

Beim flashen einer anderen Bios Version kann es auch in die Hose gehen.
Habe mal vor ein paar Jahren so eine günstige Grafikkarte über Ebay bekommen können, da der Verkäufer sogar beide Bios auf der Karte kaputt geflasht hatte.
Naja... wenn beim ersten mal nicht klappt, versucht man es halt nach dem umlegen des Schalters erneut... :shot:

Irgendwo hat jeder mal angefangen ;) Man muss eben gute Vorarbeit leisten.

Wer aber nicht wegen einen fatalen Fehler neu Geld reinstecken will, sollte es generell lassen.

Die Anzeige in HWinfo bzgl. des Verbrauchs der Karte stimmt nicht. Bei mir werden im Heaven Bench 126W angezeigt, die Poweranzeige vom Afterburner zeigt aber 70% (~148W). Ergibt also keinen Sinn. Deshalb wird die Anzeige bei der CPU genauso ungenau sein.
Ich traue eher der Watt-Angabe von HWInfo, als der %-Anzeige von GPU-Power bezogen dann auf TDP...

Sollte man auch die Finger lassen wenn man sich mit dem flashen nicht auskennt.
Geht es schief muss man eine zweite Grafikkarte oder IGPU haben.

Beim flashen einer anderen Bios Version kann es auch in die Hose gehen.
Habe mal vor ein paar Jahren so eine günstige Grafikkarte über Ebay bekommen können, da der Verkäufer sogar beide Bios auf der Karte kaputt geflasht hatte.
Naja... wenn beim ersten mal nicht klappt, versucht man es halt nach dem umlegen des Schalters erneut... :shot:

Geflasht habe ich schon zig Grakas, aber ich hatte bei denen vorher immer verifizieren können, dass es funktionieren sollte.. das konnte ich bisher bei Inno3D FE nicht, deswegen lasse ich es.

Mit Shuntmod läuft die GPU jetzt fast konstant mit 2025MHz und der RAM bei 4800MHz und ich bekomme, da ich nicht mehr ins PL laufe auch 100 Punkte mehr im FireStrike Ultra (~4800). Was der Shuntmod allerdings nicht gebracht hat, ist ein höherer möglicher GPU-Takt durch Corevoltage.. egal was ich dort einstelle es geht nicht mehr als +150MHz.. (undervolten funkt auch nicht).

dafür läuft der VRAM sehr gut mit.

schade das es maximal "nur" 2025 MHz sind.

2100 MHz sind hier aber auch schon die "besseren" 24/7 Settings.

es wird selbst bei höherem Takt auch nicht mehr viel passieren ;)

Joah, gefühlt ist so 2050/4600, dass was gut erreichbar ist und was auch die zufriedenstellendsten Ergebnisse liefert (Verhältnis OC zu Performance)

Ich traue eher der Watt-Angabe von HWInfo, als der %-Anzeige von GPU-Power bezogen dann auf TDP...

Naja, aber die %-Anzeige ist fürs Drosseln zuständig, daher finde ich, dass diese genauer ist.

Wenn ich nach der Watt-Angabe von HWInfo gehe, zieht meine Karte nur 136W bei Heaven, was für mich nach zu wenig aussieht.

Gesendet von meinem Xperia XZ

Kommt ganz auf Takt und Spannung an. Hatte bei meiner 1070 @1800Mhz und 0,8V schon 105 Watt bei Fire Strike Ultra :)

Mal eine dumme Frage... ich weiß dass ist nicht optimal und man sollte es normal nicht machen... :d
Was oder wie würde es laufen wenn ich meine 1070er noch mit einer 960er paare(SLI)??? :lol:

Heute kommt ja mein neues Netzteil und der hat genug Anschlüsse dazu... :fresse2:
Wahrscheinlich wird die 1070er nicht mehr die volle Leistung bringen oder sich beschweren dass die dumme 960er ihr im Weg ist. :lol:

Habe noch eine im Schrank herum liegen... :fresse2:
Ja ich weiß dass das normal Blödsinn ist. :shot:

Zuletzt bearbeitet:
Ist wirklich Blödsinn ;)

SLI wird definitiv nicht funktionieren. Du kannst die 960 höchstens als Physics Karte verwenden, mehr auch nicht. Würde aber nicht allzu viel bringen, dafür ist die 1070 einfach zu flott. Verkaufe sie besser oder heb sie als Ersatz auf.

Gesendet von meinem Xperia XZ

Alles klar, dachte ich mir schon.
Nee die gehört meiner Tochter und sie hat sie als Ersatz aufgehoben.

Das SLI Profil würde mit unterschiedlichen Chips nicht aktiviert werden. Aber auch von den unterschiedlichen Leistungen würde das schlecht laufen.

Ist auch mit 970+980 nicht möglich, da auch anderer Chip.

Dann bringt dass ehe nichts.
War nur so eine Gedanke, wo ich aber mit so was schon vermutet hatte, denn mir ist auch bekannt dass die selbe Generation verwendet werden muss.

ist die GTX 960 dann über ? .. muss die verkauft werden ? ... wäre eigentlich was für den PC meiner Frau .. die bringt mich aber um .. wenn ich jetzt mit HW Ausgaben komme ;)


jetzt aber mal einfach von der Logik her:

auch im SLI muss jede Karte ihr eigenes volles Bild rechnen <- korrigiert mich wenn ich falsch liege ...

Wenn es also mit einer GTX 960 gehen "würde" ! - dann müsste die GTX 1070 immer auf die GTX 960 warten.


oder SLI wäre so intelligent und würde wie folgt die Grakas ansteuern:

Bild / Grafikkarte

1,2,3 / GTX 1070
4 / GTX 960
5,6,7 / GTX 1070
8 / GTX 960
usw.


:haha:

Als hätte man mit 2 identischen Karten nicht schon genug Mikroruckler... :fresse:

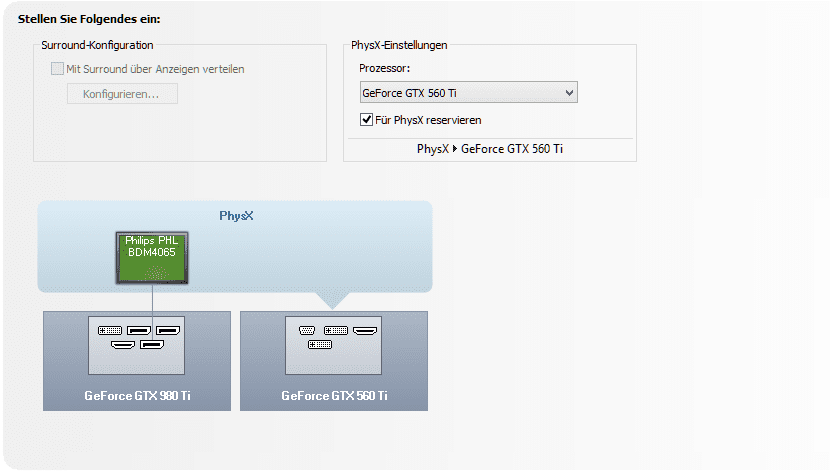

@IICARUS Die 960 kannste schon spaßhalber dazustecken. Allerdings nur für PhysX, Multimonitor etc. ...
Hatte auch mal meine beiden Ti im Rechner :d
Anhang anzeigen 346342

Damit ein bisschen Metro und Borderlands 2 mit PhysX gezockt ;)

Ach ich lass dass lieber, vielleicht bekomme ich irgendwann eine günstige gebrauchte 1070er die ich dazu stecken kann.
Aber selbst dass brauche ich im Grunde nicht, vorher hole ich mir lieber eine 7700K und heize mit etwas Glück auf 5Ghz.

Im übrigem habe heute mein neues Netzteil verbaut.
Mein Rechner ist jetzt lautlos... der andere verbaute Lüfter von meinem alten Netzteil war schon leise, aber dieser ist gar nicht raus zu hören.
Zumindest momentan in Idle/Office Betrieb.

Habe einer meiner Gehäuselüfter auch mit dran angeschlossen, dann wird dieses auch je nach Last mit betrieben.
Habe ja 5 Gehäuselüfter verbaut und habe aber nur 4x Fan-Anschlüsse am Mainboard.
Da hatte ich eines verzweigen müssen.

Das habe ich jetzt daher getrennt alle einzeln anschließen können.
Habe deshalb nun den hinteren übers Netzteil mit angeschlossen, so kann ich Front und obere Lüfter immer noch übers Mainboard steuern.
Kabel sind auch toll, die sind komplett in Schwarz, also nichts buntes mehr was man sehen könnte.

Die anderen vier Gehäuselüfter laufen nur mit 400 U/min Idle.
Werden aber bezogen auf die MB-Temperatur bis 580 U/min geregelt.

Zuletzt bearbeitet:
irgendwann gibt es wieder eine schnellere Single Gpu. Da würd ich dann nicht mehr auf das 1070iger Pferd setzen.

Ich könnt grad echt heulen.:-[
Hab heut ne KFA 1070 bekommen und das Ding zirpt wie ein Sack Grillen auf Dope.:mad:

Undervolten, FPS-Limiter nix bringt wirklich Punkte.

Dabei is die Karte an sich Bombe.

Der Lüfter ist echt angenehm leise unter Last und die Karte geht ohne zu Zucken auf 2Ghz bei 1V und bleibt dabei sehr kühl.:shake:

Doch diese Grillen übertönen echt alles.

Nicht mal Standarttakt und 0,8V bringen was.

Nachdem ich die Lotterie bei der R9 Nano schon mehrfach durch habe, darf ich wohl nun auch mit der 1070er wieder würfeln.:motz:
