[Sammelthread] NVIDIA GeForce GTX 1080 (GP104) Sammelthread + FAQ

NVIDIA GeForce GTX 1080 (GP104) Sammelthread + FAQ


Impressionen der Karte:





Technische Daten der GeForce GTX 1080
  • Chip = GP104-400-A1
  • Fertigung = 16 nm (TSMC)
  • Transistoren = 7,2 Milliarden
  • Die-Größe = 314 mm²
  • Shader-Einheiten = 2.560 (1D) (20 SMM)
  • Texture Mapping Units (TMUs) = 160
  • Raster Operations (ROPs) = 64
  • Pixelfüllrate = 102,8+ GPixel/s
  • Texelfüllrate = 257,1+ GTexel/s
  • Chiptakt = 1.607 MHz Baseclock + Boost (1.733 MHz) + Max. Boost (~1.886 MHz)
  • Speichertakt = 2.503 MHz
  • Speichergröße = 8.192 MB
  • Speichertyp = G5X
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 320,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 12.1
  • Leistungsaufnahme 3D (TDP) = 180 Watt
  • Leistungsaufnahme 2D = ~9 Watt
  • Versorgung über einen 8-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 1 x DL-DVI, 1 x HDMI 2.0, 3 x DisplayPort 1.4
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu fünf Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei. !!
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel
Announce the GEFORCE GTX 1080

Einzelkartentests:

Geizhals Link:
GeForce GTX 1080 | Deutschland - Preisvergleich


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier


FAQ (Frequently Asked Questions)

Wie laut ist die Karte?
Die GeForce GTX 1080 erreicht im Leerlauf mit 0,4 Sone in etwa das Niveau der GTX 980 Ti. Der Radiallüfter dreht mit ~1.100 RPM bei 27% PWM-Stärke. Unter Last schwankt die Lautheit zwischen 3,2 Sone (~55%) bis zu (max) 4,2 Sone (62% PWM @~2.480 RPM), was etwas bis klar weniger als bei der GTX 980 Ti ist. Die Maximale Drehzahl des Radiallüfter beträgt @100% 4.000 RPM.

Wie hoch sind die Temperaturen der Karte?
Die Temperatur der GTX 1080 beträgt im Leerlauf vollkommen unbedenkliche 32 °C. Unter Last (Games) steigt die Temperatur bis auf 84 °C, wobei das Temperatur-Target genau 83°C beträgt. Sobald die 83°C überschritten werden, wird die Taktrate und Spannung gesenkt, sodass die Karte bei 83°C verweilt.

Wie hoch ist der Stromverbrauch?
Die GTX 1080 verbraucht im Leerlauf um die 9 Watt. Unter Last limitiert das Power-Target den maximalen Verbrauch. So verbraucht eine Referenz-GTX 1080, egal ob in Games oder im Furmark, maximal 180 Watt (100% PT). Dank niedriger Spannungen und vor allem der 16nm-Fertigung erreicht die GTX 1080 eine bisher nicht erreichte Effizienz. Die Karte ist gut 60 bis 70% schneller als eine GTX 980 und verbraucht dabei aber höchstens 9% mehr.

Passt die Karte in mein Gehäuse?
Bei der GeForce GTX 1080 misst das PCB wieder 26,67 cm, wie bei der allen anderen Referenzmodellen nVidias der letzten Jahre.

Die Performance:
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 960% (1080p), bzw. 132% (4K) und ist so im Mittel aller Reviews knapp 30% schneller als eine GTX 980 Ti und somit klar die schnellste Single-GPU-Grafikkarte.
Launch-Analyse nVidia GeForce GTX 1080 | 3DCenter.org

Overclocking:
Wie schon bei jeder Karte, die auf der Kepler-und Maxwell-Architektur basiert, lässt sich der Takt der neuen Pascal-GPU über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt ändern. Allerdings bietet GPU Boost 3.0 zum Start der Pascal-Generation eine weitere Möglichkeit an. So kann man per Tool einzelne Takt-/Spannungswerte genau einstellen und bis zu 80 Stufen individuell anpassen.
Für einen ersten Überblick sollte man sich den Artikel zu GPU Boost 3.0 hier anschauen (+ Video)
NVIDIA GeForce GTX 1080 mit Pascal-Architektur im XXL-Test - Hardwareluxx

Zu den bisher erreichten Taktraten:
Laut den ersten Reviews sollte es machbar sein, dass jede GPU rund 2,0 GHz erreichen kann. Alles darüber scheint dann wie immer Glück zu sein. Das man kaum höhere Taktraten erreichen konnte liegt in erster Linie daran, dass bei der GTX 1080 das Power Target stark limitiert. So kann man dieses zwar per Tool auf 120% anheben (216 Watt), aber selbst das reicht nicht aus, um konstant die maximal mögliche Taktrate zu erreichen und konstant halten zu können. Mit einer besseren Kühlung und somit kühleren GPU Temperaturen und folglich einer geringeren Verlustleistung sind noch etwas höhere Taktraten erreichbar. Einen ersten Einblick bietet die PCGH mit einem verbauten Accelero Xtreme IV:
Nvidia Geforce GTX 1080 meets Accelero Xtreme IV: Die 2-GHz-Taktmauer ist gefallen

Einen Interessanten Beitrag mit Praxisbezug zum Thema Undervolting hat der User BK-Morheus veröffentlicht. In dem Video sieht man, wie man eine GTX 1070/1080 mit Hilfe des "curve editors" des Afterburners undervolten kann:
https://www.youtube.com/watch?v=UGeGLU8uh9M&ab_channel=BennyLikesTech

Was einer erhöhten OC-Performance noch im Weg stehen kann, ist die Speicherbandbreite. Obwohl nVidia mit der GTX 1080 erstmals G5X / GDDR5X Speicher verbaut (10Gbps), somit an einem 256 Bit breiten Speicherinterface 320 GB/s erreicht und die Speicherkompression nochmals verbessert hat, scheint es, dass die GPU recht stark von mehr Speichertakt profitiert. So misst Computerbase bei 10% mehr Speichertakt bis zu 9% mehr Performance - bei ansonsten Referenz-GPU-Taktraten.
Nvidia GeForce GTX 1080 im Test - ComputerBase

Die Folgende Tabelle vergleicht das Verhältnis der Speicherbandbreite mit der Rechenleistung verschiedener Karten / Architekturen:
Karte (Takt @ Referenz)RechenleistungSpeicherbandbreiteRechenleistung pro 1 GB/s
GTX 580 (772/1.544/2.004 MHz)1.581 TFLOPs192,2 GB/s8,22 TFLOP pro 1 GB/s
GTX 680 (1.058/3.004 MHz)3.250 TFLOPs192,3 GB/s16,91 TFLOP pro 1 GB/s
GTX 780 Ti (928/3.500 MHz)5.345 TFLOPs336,0 GB/s15,91 TFLOP pro 1 GB/s
GTX 980 (1.215/3.506 MHz)4.977 TFLOPs224,4 GB/s22,18 TFLOP pro 1 GB/s
GTX 980 Ti (1.075/3.506 MHz)6.054 TFLOPs336,6 GB/s17,99 TFLOP pro 1 GB/s
GTX Titan X (1.075/3.506 MHz)6.605 TFLOPs336,6 GB/s19,62 TFLOP pro 1 GB/s
GTX 1060 (1.709/4.007 MHz)4.375 TFLOPs192,3 GB/s22,75 TFLOP pro 1 GB/s
GTX 1070 (1.683/4.007 MHz)6.463 TFLOPs256,4 GB/s25,21 TFLOP pro 1 GB/s
GTX 1080 (1.733/5.006 MHz)8.873 TFLOPs320,4 GB/s27,69 TFLOP pro 1 GB/s
NVIDIA TITAN X (1.531/5.006 MHz)10.974 TFLOPs480,6 GB/s22,83 TFLOP pro 1 GB/s
P100 (1.481/703 MHz)10.616 TFLOPs719,9 GB/s14,75 TFLOP pro 1 GB/s
Allgemeine Hinweise
Dies ist ein Sammelthread für die GeForce GTX 1080. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Haben jetzt alle das Inno Bios drauf oder sind noch welche mit Curved unterwegs? Möchte meine Karte gerne undervolten, aber so ganz komme ich noch nicht dahinter mit dem Curved Editor. Dort ist die Linie mit den ganzen Takt/Volt Punkten. Die kann ich aber nur nach oben oder unten verschieben. Die Spannungsachse geht bis 1200 mV.

Ich habe curved an der x2

Möchte ja undervolten und volle Leistung haben.

Ob jetzt 1,04 oder 0,9. Latte

Gesendet von meinem SM-G935F mit Tapatalk

Haben jetzt alle das Inno Bios drauf oder sind noch welche mit Curved unterwegs? Möchte meine Karte gerne undervolten, aber so ganz komme ich noch nicht dahinter mit dem Curved Editor. Dort ist die Linie mit den ganzen Takt/Volt Punkten. Die kann ich aber nur nach oben oder unten verschieben. Die Spannungsachse geht bis 1200 mV.

Der erste höchste Punkt ist dein Zieltakt und die Zielspannung wenn die Temps passen geht es bis dort auch hin.
Heist zum Beispiel .
Höchsterpunkt steht bei 1.063V und 2063 MHZ dann nimmst du den ersten Punkt vor dem links und ziehst den bei 1.05 V auch auf 2063 willst du noch weniger nimmst den auf 2063 bei 1.031V .
Alle Punkte die dann nach rechts gehen sollten bei 2063 stehen.

Maximal kannst du nur 1.093V anlegen dafür muss der Spannungs regler im AB aber voll nach rechts gezogen werden und die Spannungspunkte angepasst werden .

Edit:
@4K
komme ich bei 1.081V 2126/im Höchstfall ingame auf 270 W.
Sweetspot sind 0.93V 2063/5599 da muss ich noch mal schauen was dan max ist bei der W ingame denke wird knapp bei ca. 216W liegen max Peak.

Zuletzt bearbeitet:
Hat mal jemannd bei der FE die vddc mit nem Multimeter nachgemesen?

War doch schon zu 780iger Zeiten so das die Ref Layouts mehr Spannung brachten wie angegeben.

Würde auch darauf hinweisen, da im Schnitt alle Fe besser gehen als Customs ;)

Will auch das Inno X3 BIOS flashen hab aber noch eine Frage.

Reicht der Befehl nvflash -6 ROM_NAME.rom ohne die Karte vorher im Gerätemanager abzuschalten? Und Das alte BIOS kann ich einfach mit GPU-Z sichern, oder?

Will auch das Inno X3 BIOS flashen hab aber noch eine Frage.

Reicht der Befehl nvflash -6 ROM_NAME.rom ohne die Karte vorher im Gerätemanager abzuschalten? Und Das alte BIOS kann ich einfach mit GPU-Z sichern, oder?

Nö die Karte MUSST du vorher im Geräte Manager deaktivieren.

Ich flashe immer in der Repa-Konsole, also ohne gleich Windows ganz zu starten, braucht ja sowieso ein Reset danach.
Da ist die Graka per se noch gar nicht aktiviert^^

Du kannst doch ganz einfach die bios-datei auf die nvflash-datei ziehen, dann flasht er und du musst nur den PC neu starten.

Wieso muss denn die Karte im Geräte Manager abgeschaltet werden? Bei mir ging es auch ohne die Abschaltung.

Nein gar nicht, wird ganz normal erkannt. Nach dem flashen den Rechner neu starten und passt.

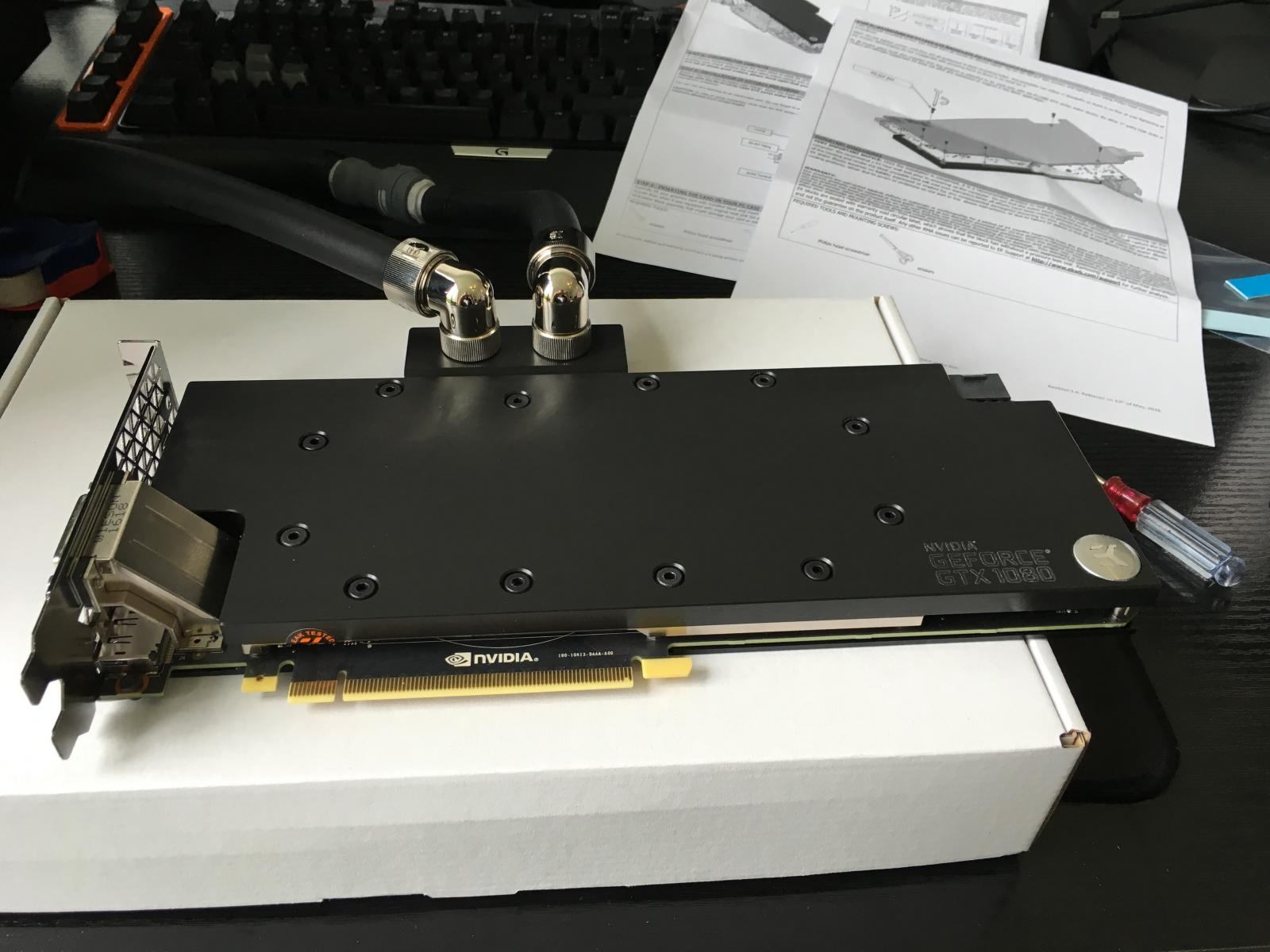

Karte ist unter Wasser, da wird nix 80°C. Hält mit dem Inno BIOS die 2126MHz konstant, aber höher will die nicht. Muss dazu wahrscheinlich in den Curve-Editor. Btw... wie komme ich in den rein im MSI AB?

Puhh da müsste ich nachgucken, bin aber jetzt nicht zuhause noch in der Arbeit, also wenn ich zuhause bin bekommst auf jeden Fall noch eine Antwort.

Grüße

@webmi
Für dich eventuell, aber wurst soll jeder handhaben wie er glaubt es sei richtig. Nur wenn etwas ist mit der Karte soll derjenige nicht weinen.

Zuletzt bearbeitet:
Karte ist unter Wasser, da wird nix 80°C. Hält mit dem Inno BIOS die 2126MHz konstant, aber höher will die nicht. Muss dazu wahrscheinlich in den Curve-Editor. Btw... wie komme ich in den rein im MSI AB?

STRG-F

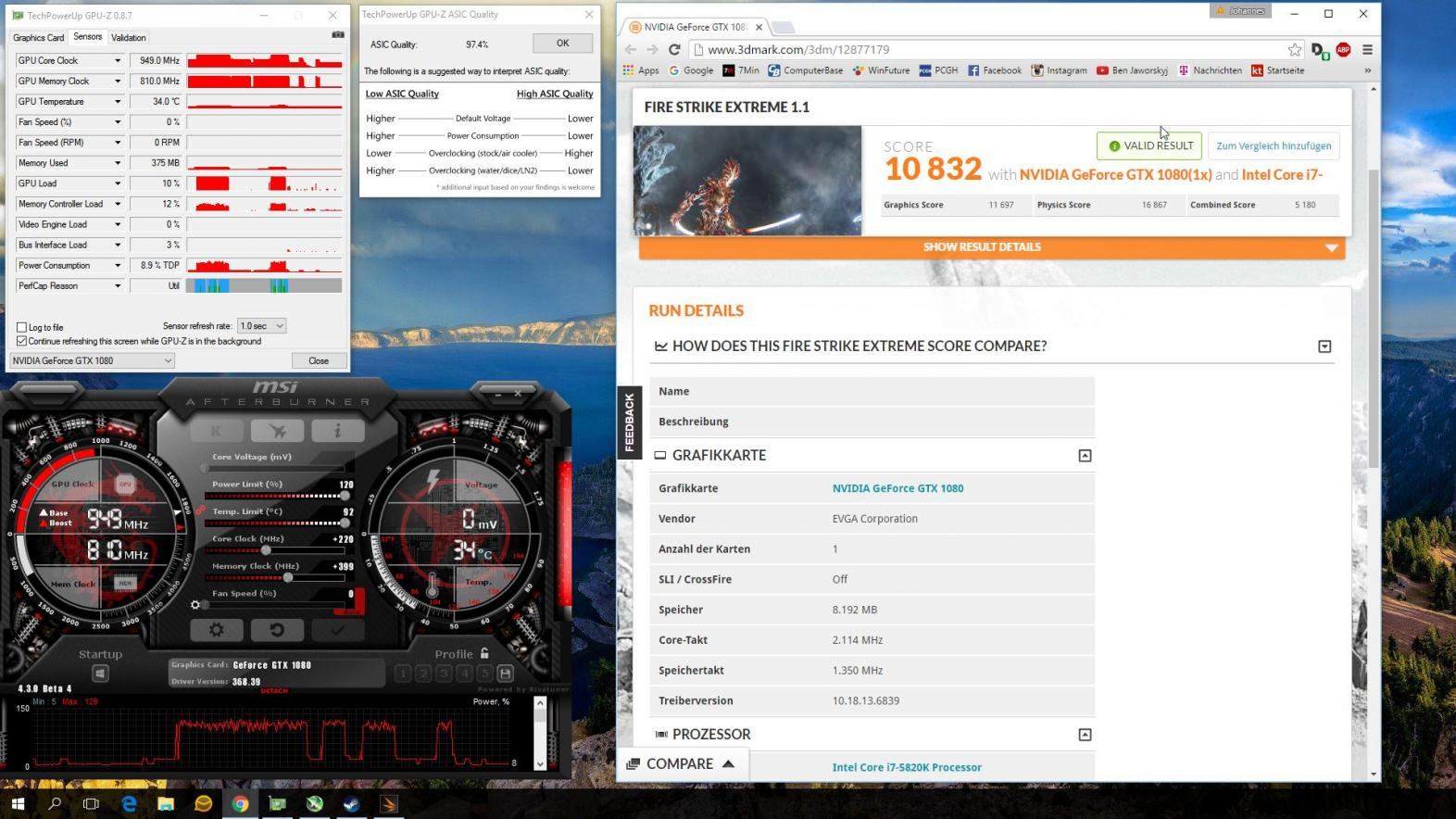

Bin soweit auch zufrieden2016-07-02 16_26_19-.jpg

Jetzt muss ich mir nur überlegen welches BIOS drauf soll und wie ich die restliche Luft aus dem Kreislauf bekomme.
