[Sammelthread] NVIDIA GeForce GTX 1080 (GP104) Sammelthread + FAQ

NVIDIA GeForce GTX 1080 (GP104) Sammelthread + FAQ


Impressionen der Karte:





Technische Daten der GeForce GTX 1080
  • Chip = GP104-400-A1
  • Fertigung = 16 nm (TSMC)
  • Transistoren = 7,2 Milliarden
  • Die-Größe = 314 mm²
  • Shader-Einheiten = 2.560 (1D) (20 SMM)
  • Texture Mapping Units (TMUs) = 160
  • Raster Operations (ROPs) = 64
  • Pixelfüllrate = 102,8+ GPixel/s
  • Texelfüllrate = 257,1+ GTexel/s
  • Chiptakt = 1.607 MHz Baseclock + Boost (1.733 MHz) + Max. Boost (~1.886 MHz)
  • Speichertakt = 2.503 MHz
  • Speichergröße = 8.192 MB
  • Speichertyp = G5X
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 320,4 GB/Sek.
  • Shader Model = 5.0
  • DirectX = 12.1
  • Leistungsaufnahme 3D (TDP) = 180 Watt
  • Leistungsaufnahme 2D = ~9 Watt
  • Versorgung über einen 8-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 1 x DL-DVI, 1 x HDMI 2.0, 3 x DisplayPort 1.4
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu fünf Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei. !!
  • Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel
Announce the GEFORCE GTX 1080

Einzelkartentests:

Geizhals Link:
GeForce GTX 1080 | Deutschland - Preisvergleich


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia


Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier


FAQ (Frequently Asked Questions)

Wie laut ist die Karte?
Die GeForce GTX 1080 erreicht im Leerlauf mit 0,4 Sone in etwa das Niveau der GTX 980 Ti. Der Radiallüfter dreht mit ~1.100 RPM bei 27% PWM-Stärke. Unter Last schwankt die Lautheit zwischen 3,2 Sone (~55%) bis zu (max) 4,2 Sone (62% PWM @~2.480 RPM), was etwas bis klar weniger als bei der GTX 980 Ti ist. Die Maximale Drehzahl des Radiallüfter beträgt @100% 4.000 RPM.

Wie hoch sind die Temperaturen der Karte?
Die Temperatur der GTX 1080 beträgt im Leerlauf vollkommen unbedenkliche 32 °C. Unter Last (Games) steigt die Temperatur bis auf 84 °C, wobei das Temperatur-Target genau 83°C beträgt. Sobald die 83°C überschritten werden, wird die Taktrate und Spannung gesenkt, sodass die Karte bei 83°C verweilt.

Wie hoch ist der Stromverbrauch?
Die GTX 1080 verbraucht im Leerlauf um die 9 Watt. Unter Last limitiert das Power-Target den maximalen Verbrauch. So verbraucht eine Referenz-GTX 1080, egal ob in Games oder im Furmark, maximal 180 Watt (100% PT). Dank niedriger Spannungen und vor allem der 16nm-Fertigung erreicht die GTX 1080 eine bisher nicht erreichte Effizienz. Die Karte ist gut 60 bis 70% schneller als eine GTX 980 und verbraucht dabei aber höchstens 9% mehr.

Passt die Karte in mein Gehäuse?
Bei der GeForce GTX 1080 misst das PCB wieder 26,67 cm, wie bei der allen anderen Referenzmodellen nVidias der letzten Jahre.

Die Performance:
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 960% (1080p), bzw. 132% (4K) und ist so im Mittel aller Reviews knapp 30% schneller als eine GTX 980 Ti und somit klar die schnellste Single-GPU-Grafikkarte.
Launch-Analyse nVidia GeForce GTX 1080 | 3DCenter.org

Overclocking:
Wie schon bei jeder Karte, die auf der Kepler-und Maxwell-Architektur basiert, lässt sich der Takt der neuen Pascal-GPU über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt ändern. Allerdings bietet GPU Boost 3.0 zum Start der Pascal-Generation eine weitere Möglichkeit an. So kann man per Tool einzelne Takt-/Spannungswerte genau einstellen und bis zu 80 Stufen individuell anpassen.
Für einen ersten Überblick sollte man sich den Artikel zu GPU Boost 3.0 hier anschauen (+ Video)
NVIDIA GeForce GTX 1080 mit Pascal-Architektur im XXL-Test - Hardwareluxx

Zu den bisher erreichten Taktraten:
Laut den ersten Reviews sollte es machbar sein, dass jede GPU rund 2,0 GHz erreichen kann. Alles darüber scheint dann wie immer Glück zu sein. Das man kaum höhere Taktraten erreichen konnte liegt in erster Linie daran, dass bei der GTX 1080 das Power Target stark limitiert. So kann man dieses zwar per Tool auf 120% anheben (216 Watt), aber selbst das reicht nicht aus, um konstant die maximal mögliche Taktrate zu erreichen und konstant halten zu können. Mit einer besseren Kühlung und somit kühleren GPU Temperaturen und folglich einer geringeren Verlustleistung sind noch etwas höhere Taktraten erreichbar. Einen ersten Einblick bietet die PCGH mit einem verbauten Accelero Xtreme IV:
Nvidia Geforce GTX 1080 meets Accelero Xtreme IV: Die 2-GHz-Taktmauer ist gefallen

Einen Interessanten Beitrag mit Praxisbezug zum Thema Undervolting hat der User BK-Morheus veröffentlicht. In dem Video sieht man, wie man eine GTX 1070/1080 mit Hilfe des "curve editors" des Afterburners undervolten kann:
https://www.youtube.com/watch?v=UGeGLU8uh9M&ab_channel=BennyLikesTech

Was einer erhöhten OC-Performance noch im Weg stehen kann, ist die Speicherbandbreite. Obwohl nVidia mit der GTX 1080 erstmals G5X / GDDR5X Speicher verbaut (10Gbps), somit an einem 256 Bit breiten Speicherinterface 320 GB/s erreicht und die Speicherkompression nochmals verbessert hat, scheint es, dass die GPU recht stark von mehr Speichertakt profitiert. So misst Computerbase bei 10% mehr Speichertakt bis zu 9% mehr Performance - bei ansonsten Referenz-GPU-Taktraten.
Nvidia GeForce GTX 1080 im Test - ComputerBase

Die Folgende Tabelle vergleicht das Verhältnis der Speicherbandbreite mit der Rechenleistung verschiedener Karten / Architekturen:
Karte (Takt @ Referenz)RechenleistungSpeicherbandbreiteRechenleistung pro 1 GB/s
GTX 580 (772/1.544/2.004 MHz)1.581 TFLOPs192,2 GB/s8,22 TFLOP pro 1 GB/s
GTX 680 (1.058/3.004 MHz)3.250 TFLOPs192,3 GB/s16,91 TFLOP pro 1 GB/s
GTX 780 Ti (928/3.500 MHz)5.345 TFLOPs336,0 GB/s15,91 TFLOP pro 1 GB/s
GTX 980 (1.215/3.506 MHz)4.977 TFLOPs224,4 GB/s22,18 TFLOP pro 1 GB/s
GTX 980 Ti (1.075/3.506 MHz)6.054 TFLOPs336,6 GB/s17,99 TFLOP pro 1 GB/s
GTX Titan X (1.075/3.506 MHz)6.605 TFLOPs336,6 GB/s19,62 TFLOP pro 1 GB/s
GTX 1060 (1.709/4.007 MHz)4.375 TFLOPs192,3 GB/s22,75 TFLOP pro 1 GB/s
GTX 1070 (1.683/4.007 MHz)6.463 TFLOPs256,4 GB/s25,21 TFLOP pro 1 GB/s
GTX 1080 (1.733/5.006 MHz)8.873 TFLOPs320,4 GB/s27,69 TFLOP pro 1 GB/s
NVIDIA TITAN X (1.531/5.006 MHz)10.974 TFLOPs480,6 GB/s22,83 TFLOP pro 1 GB/s
P100 (1.481/703 MHz)10.616 TFLOPs719,9 GB/s14,75 TFLOP pro 1 GB/s
Allgemeine Hinweise
Dies ist ein Sammelthread für die GeForce GTX 1080. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.

Zuletzt bearbeitet:
hab die Noctua´s jetzt mal von 300rpm auf 0rpm gestellt und heize nun das wasser auf um dann den test mit dem temp-einfluss auf die voltage zu machen

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ich finde bei der FE kann man das machen Nvidia will das ja so mit den 789euro^^

scheiße, ich stell mir gleich einen heizlüfter vor den mora ... bekomme die temp nicht hoch, obwohl komplett passiv ...

- - - Updated - - -

ab ~38°C einen step mehr voltage
ab ~41°C einen step mehr voltage
ab ~45°C einen step mehr voltage

bin bei 2138 @ 1.081v @ 46°C

ich versuch zwischen 48-49°C den FS zu starten, in der hoffnung, dann bereits 2138 @ 1.09v zu bekommen

... dauert noch ^^

- - - Updated - - -


Hmm, muss ich die Lüfter doch noch etwas runter drehen, will auch 1,08 :d

@webmi: Hast du Fotos von deinem Case?


Battlefront zieht in 1440p und 160% Resolutionscale ordentlich am Powerlimit.

Ich hab jetzt auch wieder das normale FE Bios drauf. Hab jetzt mit Offset ~2100/5500 am laufen. Schwankt manchmal bzw. je nach Game ein bisschen aber ist mir jetzt auch mittlerweile egal ^^ Kein Bock mehr ewig zu testen, lieber die Power nutzen und Zocken :bigok:

Ich schau mir das erst wieder an wenn/falls es mal einen BIOS Editor geben sollte bzw. es die Möglichkeit gibt der Karte ne fixe Spannung für eine fixe Taktrate zu geben ohne x Punkte hin- und her zu schieben ^^

Bin atm auch wieder mit dem originalen Bios und offset von 240 (2126/5600) unterwegs ohne an der Volt zu drehen..
Dropt in 1440P sehr selten und passt von der Leistung. Beim Inno Bios ist der Bootvorgang länger und das Aufwachen nach dem Ruhemodus dauert auch länger bis ein Bild vorhanden ist.
Werde auch auf nen Editor warten

Hi,

habe ebend nochmal getestet und so schlecht scheint meine karte wohl doch nicht zu sein ^^ ich war wohl nur nicht fähig :d konnte 2110MHZ GPU/MEM 5450 @ 1.088Volt BF4 zocken ist zwar bei der gpu auf 2088 gedropt aber das kreig ich wohl noch hin.
Alles natürlich mit lüfter 100%

Zuletzt bearbeitet:
So bin kurz davor mit eine 1080 zu bestellen...bin aktuell an der Asus Strix dran, Wasser wirds dann wohl erstmal nicht.
Alternativen zu der Strix oder kann man die empfehlen.

Hmm, muss ich die Lüfter doch noch etwas runter drehen, will auch 1,08 :d

hab hier richtig probleme auf temp zu kommen ...

eben ins bios und cpu auf 4.9 für FS, der ist im physix dann abgeraucht -> cpu zu warm
-> wieder bios und auf 4.8 runter, trau mich aber auch nicht der cpu noch mehr saft zu geben als eh schon

wieder im windows hats wasser schon wieder nur noch 32°C und damit die gpu auf load nur 41°C

ich heiz grad wasser wieder auf :haha:

Wieso? Selbst bei 100 Euro wäre das für mich nix anderes. Ich hab ein Produkt gekauft was 1733 MHz macht und bin mir bewusst dass man Glück oder Pech haben kann. Meine Karte macht 2000 MHz, was will ich mehr? Klar hätte ich gern 2100 oder gar 2200 MHz und vor allem weniger Spannung, aber ist halt nicht.

Weil die Erwartung mit dem Preis steigt. Wenn jemand eine HOF, Xtreme Gaming, AMP Extreme kauft, will er meist nicht nur 2000 MHz GPU Takt erreichen.

Zuletzt bearbeitet:
Ich würd sie einfach mal durchschicken... dann siehst auch gleich wie stark die Karte ins PT rennt.

Der reizt bei mir die 100% schon fast aus, wenn die Karte die 1.075 V anlegt.

hab ich schon längst, das problem ist

a) die temp, ich bekomme sie nicht hoch
b) das pt, da hast du ganz recht

throttled natürlich und volle voltage bekomme ich aufgrund der low temp auch nicht mehr. da beißt sich die katze irgendwie in den schwanz



GPU läuft so 44°C komplett passiv ... ich hab keinen heizstrahler hier ^^

ich teste jetzt trotzdem schnell das inno, evtl mehr temp und natürlich high pt und evtl geht ja mit offset trotzdem was

@webmi

warum machst du bei so ner guten karte nicht den hardmod für das powertarget ?
dann hast du schonmal eine sorge weniger.

die dämlichen noctua´s sind auf 300rpm so leise, dass ich sie nicht höre ... der aquaero hat nach dem boot vorhin wieder profil 1 geladen, die noctua´s liefen die ganze zeit auf 300rpm und ich check nicht, warum die temp nicht mehr steigt... :wall:

Ja, aber ist nicht wirklich stressig... darf aber nicht zu dünn sein, sonst leitet es nicht richtig.

Schaut dann aus wie so ein kleiner Hügel, ... kann mal versuchen ein Bild zu machen, hab ja nen ungewollte Plexi-Version bekommen ^^

kuehler runter geht nicht. dazu muss ich komplett wasser raus und das suckt derb.

ich order mal frische lm und mache es beim naechsten umbau evtl

mit dem inno, wie erwartet, geht nicht mehr, ganz im gegenteil

throttled zwar nicht mehr, aber auch offset und high-temp für mehr spannung bringen weniger punkte...

war ein nettes experiment und am ende des tages sind wir etwas schlauer als heute früh, thats it, score technisch geht nicht mehr atm

Imgur: The most awesome images on the Internet

ist nun nur noch auf dem einen, so eine kleine Wulst... PT ist aber um einiges höher, und wie du an dem anderen siehst, bekommt man es auch 1a wieder runter...

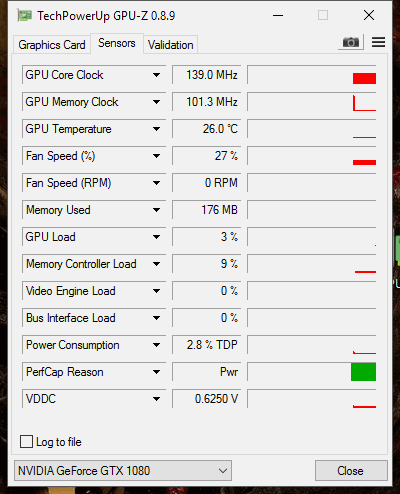

Das einzige was jetzt, mit nur noch dem einen passiert, auf dem Desktop, zeigt mir GPUz "limited by Power" weil die Karte scheinbar im Idle den 8 Pin abschaltet, aber wenn der Kern aus dem Idle rausgeht ist es weg :d


Das witzige war scheinbar, als ich es das erste mal drauf geschmiert habe auf alle 3, hat es nicht genug geleitet, sonst wäre die Karte auf dem Idle-CLock gelockt gewesen, wenn man alle 3 brückt... so hat es SteponZ im Overclock Forum zumindest erklärt :d

Zuletzt bearbeitet:
