[Sammelthread] NVIDIA GeForce RTX 4090 + FAQ

The golden Rule... Kein Hate und unterstützt Euch

Here we go again

4090...ICH HABE VIEL STROMDURST, ABER NÜCHTERN BIN ICH GENAUSO GEIL
UNDERVOLTET EURE KARTEN UND SPART STROMKOSTEN!!!!

Quelle:

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

​

TEST:

Deutliches Leistungsplus und künstliche Frames: GeForce RTX 4090 in der Founders Edition im Test - Hardwareluxx

GeForce RTX 4090 in der Founders Edition im Test.

www.hardwareluxx.de

Gigabyte, INNO3D, MSI und ZOTAC: Vier Custom-Modelle der GeForce RTX 4090 im Test - Hardwareluxx

Gigabyte, INNO3D und MSI: Vier Custom-Modelle der GeForce RTX 4090 im Test.

www.hardwareluxx.de

​

Karten:

Das sind die Custom-Modelle der GeForce RTX 4090 und RTX 4080 - Hardwareluxx

Das sind die Custom-Modelle der GeForce RTX 4090 und RTX 4080.

www.hardwareluxx.de

News:

Cablemod unveils 90 degree angle 12VHPWR power adapter for GeForce RTX 40 GPUs - VideoCardz.com

Cablemod to solve 12VHPWR cable issues Angled adapter to the rescue. CableMod 12VHPWR Right Angle Adapter Cablemod has announced the highly anticipated 90-degree angle power cable adapter for modern GeForce GPUs. This cable supports the full 600W spec, and it solves the most basic problem with...

videocardz.com

GALAX TecLab OC team breaks multiple world records with GeForce RTX 4090 and LN2, up to 3.45 GHz overclock - VideoCardz.com

NVIDIA RTX 4090 OC up to 3.45 GHz GALAX OC TecLab team from Brazil has been working on overclocking GeForce RTX 4090 graphics card. As NVIDIA released its flagship RTX 40 GPU, reviewers and board partners were finally allowed to share the test results featuring custom designs. One of such cards...

videocardz.com

NVIDIA's new driver enables "substantial" DirectX12 performance improvements for GeForce RTX GPUs - VideoCardz.com

NVIDIA updates DirectX12 driver, up to 24% better performance in Assassin’s Creed Valhalla Today NVIDIA released a new Game Ready driver for GeForce RTX 4090. It brings much more than just support for the newest architecture, though. The company has been working on improving performance for...

videocardz.com

NVIDIA GeForce RTX 4090 graphics cards are now available - VideoCardz.com

NVIDIA releases its fastest gaming GPU yet The flagship RTX 40 GPU is now available. This is the first and the fastest member of the new GeForce RTX 40 family. The RTX 4090 packs an AD102 GPU based on Ada Lovelace architecture. It is equipped with 16384 CUDA cores, 512 Texture Units and...

videocardz.com

NVIDIA GeForce Game Ready 522.25 WHQL - VideoCardz.com

This new Game Ready Driver provides the best day-0 gaming experience for the latest new DLSS titles including Gotham Knights, Uncharted: Legacy of Thieves Collection, and Dakar Desert Rally. In addition, this Game Ready Driver supports the first new DLSS 3 titles including A Plague Tale...

videocardz.com

​

Wakü News:

[Sammelthread] - Geforce RTX 4090 VRM PCB Wasserblock Liste

Hallo zusammen, ich denke es wäre ein coole Idee wenn wir hier alle Infos zu den momentant Verfügbahren RTX 4090 sammeln. Modell PT nom/max VRM GPU/MEM Board Layout Wasserblock NVIDIA GeForce RTX 4090 450W/600W 20x70A MP86957 3x70A MP86957 ~1400W VRM founder Alphacool-Acryl EKWB-Acetal...

www.hardwareluxx.de

EK Rolls out Water Blocks and Active Backplate Sets for MSI Trio and Suprim RTX 4090 GPUs - ekwb.com

EK, the premium liquid cooling gear manufacturer, is now introducing the ultimate water cooling solution for MSI® Trio and Suprim GeForce® RTX™ 4090 graphics cards. EK-Quantum Vector² Trio RTX 4090 D-RGB comes in the form of a water block with a passive backplate or a cooling solution with an...

www.ekwb.com

EK Rolls Out New Water Block With Passive and Active Backplate Options for ROG Strix and ASUS TUF RTX 4090 - ekwb.com

EK, the premium liquid cooling gear manufacturer, is now introducing the ultimate water cooling solution for ROG Strix and ASUS TUF GeForce® RTX™ 4090 graphics cards. EK-Quantum Vector² Strix/TUF RTX 4090 D-RGB comes in the form of a water block with a passive backplate or a cooling solution...

www.ekwb.com

EK announces water block for GeForce RTX 4090 Founders Edition, ready for 3 GHz+ clocks - VideoCardz.com

EK GOES ABOVE AND BEYOND TO ROLL OUT WATER BLOCK FOR JUST RELEASED NVIDIA RTX 4090 GPUS The launch of NVIDIA® GeForce® RTX™ graphics cards’ latest edition for gamers and content creators is finally announced. The GeForce RTX 40 Series will be the 3rd generation of RTX graphics cards. Expected...

videocardz.com

Alphacool releases Eiswolf 2 water cooler for GeForce RTX 4090 - VideoCardz.com

New Cooler for RTX 4090! The new Geforce RTX generation is here and Alphacool obviously offers a water cooler for it as well. The cooler for the new generation is much more than just another Eisblock Aurora GPU cooler. It is the first step towards a new generation of Alphacool coolers that...

videocardz.com

Vorstellung 20.9.2022 - 17 Uhr CEST

#ProjectBeyond: NVIDIA startet Kampagne für nächste GeForce-Generation (2. Update) - Hardwareluxx

#ProjectBeyond: NVIDIA startet Kampagne für nächste GeForce-Generation.

www.hardwareluxx.de

NVIDIA GeForce auf der CES 2024

Montag, 8. Januar 2024

www.nvidia.com

Shops:

Alternate: https://www.alternate.de/listing.xh...tlink&campaign=AF/DeZanox/Textlinks/Alternate
Amazon: https://www.amazon.de/s?k=rtx+4090&...g=2015_pc-magazin_ratgeber-21&ref=as_li_ss_tl
ARLT: https://www.arlt.com/Hardware/PC-Ko...3_1665086675_c41bcfa362400660aa68799a8d544c1f
Caseking: https://www.caseking.de/pc-komponenten/grafikkarten/nvidia/geforce-rtx-4090?awc=28817_1665086675_8c71f2e2a0b8302f9e83be95d89de776&utm_medium=utm_medium=affiliate&utm_source=http://www.connect.de _550751_Editorial+Content
MediaMarkt: https://www.mediamarkt.de/de/search...inkgenerator-AO&emid=633f34d4aaad325e8546c28e
Mindfactory: https://www.mindfactory.de/search_r...2_1665086677_f0779a4b84d05c6ff304fd720f0d2c19
NBB: https://www.notebooksbilliger.de/produkte/rtx%204090?nbbct=1001_550751&nbb=2177fc&wt_cc8=httpwwwconnectde&pid=11348_1665086678_58bddee53bb045cbf554da788649c09d&awc=11348_1665086678_58bddee53bb045cbf554da788649c09d
NVIDIA: https://www.nvidia.com/de-de/geforce/graphics-cards/40-series/rtx-4090/
ProShop: https://www.proshop.de/Grafikkarte?...1_1665086679_6daff1a5dd54a584f698dce239078ff8
Saturn: https://www.saturn.de/de/search.htm...inkgenerator-AO&emid=633f34d9f418ae2bef4a481b

PowerLimits:

Karte	Min	Max
4090 Founders Edition	450W	600W
4090 Gainward Golden Sample	450W	450W
4090 MSI Suprim X	450W	450W Silent Mode / 520W Power Modus
4090 STRIX OC	500W	600W / Dual Bios
4090 Aorus Master	450W	600W
4090 Zotac AMP Extreme	450W	495W
4090 MSI Suprim Liquid X	480W	530W / Selten auch 600W
4090 Gigabyte Gaming OC	450W	600W
4090 Palit Gamerock OC	450W	500W

CARD

GPU Voltage Phases

GPU Voltage Controller

GPU MOS

MOS Current (A)

Total GPU Current

Memory Voltage Phases

Memory Voltage Controller

Memory MOS

MOS Current (A)

Total Memory Current

Total Phases

Source

MSI Suprim X (& Liquid)

26​

Monolithic MP2891

Monolithic MP86957

70​

1820​

4​

Monolithic MP2891

Monolithic MP86957

70​

280​

30​

Techpowerup

ASUS STRIX OC

24​

Monolithic MP2891

OnSemi FDMF3170

70​

1680​

4​

Monolithic MP2891

OnSemi FDMF3170

70​

280​

28​

Techpowerup

Nvidia Founders

20​

Monolithic MP2891

Monolithic MP86957

70​

1400​

3​

Monolithic MP2891

Monolithic MP86957

70​

210​

23​

Techpowerup

Colorful Vulcan (& Neptune)

24​

uPI uP9512U

Alpha & Omega AOZ5311NQI-03 BLN3

55​

1320​

4​

uPI uP9512R

Alpha & Omega AOZ5311NQI-03 BLN3

55​

220​

28​

Techpowerup

Zotac AIRO

24​

uPI uP9512U

Alpha & Omega AOZ5311NQI-03 BLN3

55​

1320​

4​

uPI uP9512R

Alpha & Omega AOZ5311NQI BLN0

50​

200​

28​

Techpowerup

ASUS TUF OC

18​

Monolithic MP2888A

Infineon TDA21570

70​

1260​

4​

uPI uP9512Q

Vishay SIC638A

50​

200​

22​

Hardware Unboxed

Gigabyte Gaming OC

20​

uPI uP9512U

Vishay SIC653A

50​

1000​

4​

uPI uP9512R

Vishay SIC653A

50​

200​

24​

Techpowerup

MSI Gaming Trio X

18​

Monolithic MP2891

OnSemi NCP303151

50​

900​

4​

Monolithic MP2891

OnSemi NCP303151

50​

200​

22​

CoolPC

Palit GameRock OC

16​

uPI uP9512U

OnSemi NCP302150

50​

800​

3​

uPI uP9512R

OnSemi NCP302150

50​

150​

19​

Techpowerup

Zotac Trinity OC

14​

uPI uP9512U

Alpha & Omega AOZ5311NQI-03 BLN3

55​

770​

4​

uPI uP9512R

Alpha & Omega AOZ5311NQI BLN0

50​

200​

18​

CoolPC

Inno3D X3 OC

14​

uPI uP9512U

Alpha & Omega AOZ5311NQI BLN0

55​

770​

3​

uPI uP9512R

Alpha & Omega AOZ5311NQI BLN0

55​

165​

17​

KitGuru

Gigabyte Windforce

14​

?

Vishay SIC653A

50​

700​

4​

?

Vishay SIC653A

50​

200​

18​

profesionalreview

Quelle: https://www.reddit.com/r/nvidia/comments/y5x5pg/comment/isn62q2/?context=3

Quelle: https://www.reddit.com/r/sffpc/comments/xmp4s9/physical_dimensions_of_rtx_4090_models/

Quelle: Danke an @Brainscan1979

BIOS Flashen (BIOS FLASHEN IST IMMER AUF EIGENE GEFAHR UND KANN DIE GRAFIKKARTE FUNKTIONSUNTÜCHTIG MACHEN!!!)

Tool

NVIDIA NVFlash 5.821.0 Download

NVIDIA NVFlash is used to flash the graphics card BIOS on Ampere, Turing, Pascal and all older NVIDIA cards. NVFlash supports BIOS flashing on NVID

www.techpowerup.com

How To?

Anleitung
1. Als erstes eigenes Original BIOS speichern per GPU-Z als Backup
2. Command Prompt starten per Adminstrator indem man "CMD" eingibt in der Windows Suchleiste
3. Richtigen Pfad angeben zum NVFlash Ordner mit cd: c/.....
4. Dann den Schutz deaktivieren mit "nvflash --protectoff" oder "nvflash64 --protectoff"
5. Dann die Custom ROM (BIOS) angeben mit "nvflash ROM_NAME.rom" oder "nvflash64 ROM_NAME.rom"
6. Falls es nicht funktioniert, da es zum ID-Mismatch kommt, muss man den Schutz gegen ein fremdes Bios deaktivieren mit "nvflash -6 ROM_NAME.rom" oder "nvflash64 -6 ROM_NAME.rom"
7. Enter drücken
8. 2x Y drücken zum bestätigen
9. Screen flackert und die Message sollte kommen, dass alles funktioniert hat
10. PC neu starten
11. Nach dem Neustart warten bis die Grafikkarte wieder erkannt wieder. Kann 1-2 Minuten dauern

Garantie: > Von 15.09.2020 10:00 Uhr. Wenn ihr neuere Infos habt, bitte bescheid geben

Quelle: https://www.computerbase.de/2016-09/grafikkarten-garantie-vergleich/


Speziellen Netzteilstecker für die RTX 4090 bestellen:

Seasonic gibt Ihren Kunden das Kabel Umsonst, für spezielle Seasonic-NT, welche in den letzten 12 Monaten gekauft wurde.
"Starting on October 12, 2022, our complimentary cable offer will be valid for customers who purchased a PRIME 1300, PRIME 1000 or FOCUS 1000 W power supply and a newest, high-power VGA card within the past 12 months. Proofs of both purchases are required to apply for the free 12VHPWR cable. The quantity of free cable sets is limited, and this offer is valid only as long as our supplies last."
https://seasonic.com/cable-request/

Corsair

600W PCIe 5.0 12VHPWR Type-4 PSU Power Cable

The official CORSAIR 600W PCIe 5.0 / Gen 5 12VHPWR PSU Power Cable delivers power from CORSAIR Type-4 PSUs to the most advanced PCIe 5.0 graphics cards.

www.corsair.com

Store für Corsair, ASUS, EVGA und Seasonic Netzteilstecker:

12VHPWR PCI-e Cable – CableMod Global Store

store.cablemod.com

FAQ:

Brauche ich ein neues Netzteil für die RTX 4000 Reihe? Nein > https://www.nvidia.com/en-us/geforc...6/geforce-rtx-40-series-power-specifications/

Verliere ich Leistung, wenn ich die RTX 4090 mit PCIe 3 laufen lasse? > Ja, ca 2,1% Also nicht viel

Quelle: https://www.computerbase.de/2022-10...hnitt_die_geforce_rtx_4090_mit_pcie_30_update



[Scrush]

Ja ist halt auch nur ne werbefigur mittlerweile.der vontent von ihm ist seit wochen wenn nicht Monaten absolut nichts mehr interessantes sondern lediglich unboxing etc..



[Schrotti]

Wow, was geht denn auf dem Cablemod-Subreddit ab? Ein wahrhaftes Schmelzfest innerhalb der letzten Stunden. Es wird sogar schon über eine Class Action gesprochen.

Feine Sache oder?



[isoO]

Fasgear Kabel still going strong, auch nachdem ich das schon viel zu oft aus und eingesteckt habe nach den paar Board und 4090 Tauschaktionen

Auch seit Tag 1 der vor nem halben Jahr war.

Regelmäßig 450-550 Watt drüber, nix an verschmolzenen Material zu sehen.



[Gelöschtes Mitglied 189335]

Nachricht gelöscht



[Mainhatten]

Ich kann das kaufmännisch null beurteilen. Keine Idee wie hoch die Materialkosten für so ein Ding aktuell sind. So ein Adapter scheint von der Konstruktion und Komplexität aber eher einfacher?

Das Corsair Kabel ist jedenfalls, obwohl nur zwei Stränge und für 600W freigegeben, völlig ohne Probleme. Da schmort nichts. Zum Glück.



[Hoto]

Naja, wenn man sieht, dass man die Adapter trotz einrasten 1-2mm raus ziehen kann, sprich dieser Riegel zum einrasten zu lang ist, dann muss man sich schon an den Kopf fassen. Nach dem einrasten mit dem beiliegenden Adapter war da kein wirkliches Spiel mehr bei mir, da müssten schon stärkere Kräfte dran zerren (wie wenn das Seitenteil stark dagegen drückt) damit das ein Problem wird. Allerdings, nach dem hier die letzten Tage bekannt wurde, dass die Rev2 Stecker/Buchsen bereits im Umlauf sind und ich meine Karte ja noch keine Woche habe, bin ich mir nicht 100% sicher ob ich noch den alten habe. Kann aber gerade nicht nachgucken.

Der Adapter scheint jedenfalls eine Fehlkonstruktion zu sein.



[c64user]

Um es mit Igors Worten zu beschreiben, SO GEHT KABEL RICHTIG!

Exklusiv: CableMod 12VHPWR Adapter 90/180° Test - Teardown und Temperaturen bei 600 Watt (RTX 4090) | igor´sLAB

https://youtu.be/po7K0qsbsd8

www.igorslab.de



[Gurkengraeber]

Ich kann das kaufmännisch null beurteilen. Keine Idee wie hoch die Materialkosten für so ein Ding aktuell sind. So ein Adapter scheint von der Konstruktion und Komplexität aber eher einfacher?

Das Corsair Kabel ist jedenfalls, obwohl nur zwei Stränge und für 600W freigegeben, völlig ohne Probleme. Da schmort nichts. Zum Glück.

Ich glaube eher, dass man sich übernommen hat. Der Stecker von NVidia ist halt nicht perfekt. Die Kabelpeitsche allerdings funktioniert problemlos, so auch bspw. Mein Kabel von Seasonic. Der Adapter bietet aber viel Spielraum für eine schiefe Montage, so dass die Enden des Steckers dann doch wieder unsauber sitzen. Und auf Grund der Größe kommt man auch schlecht an den Stecker selbst bzw. kann ihn gar nicht gut genug einsehen.

Naja und dann war das Ding auch noch so teuer. Sie haben dann relativ schnell bekannt gegeben, dass sie betroffene Karten ersetzen bzw. reparieren lassen. Warum sollten sie das tun, wenn NVidia klar der Schuldige ist?

Alles ziemlich Banane. Bin jedenfalls froh kein Geld dafür rausgeschmissen zu haben und für ein paar Kröten einfach das Seasonic Kabel genommen zu haben. Selbst das Fasgear war von guter Qualität.



[Hoto]

Sind diese Kabel denn so viel besser als der beiliegende Adapter?



[Gelöschtes Mitglied 189335]

Nachricht gelöscht



[Gelöschtes Mitglied 31745]

Für mich waren es zwei Faktoren
1.) Platzverbrauch, die 4 schwänzige Peitsche + 4x8 Pin Kabel bis zum Netzteil. Das trägt auf und gibt im blödesten Fall noch Windschatten.
2.) Anzahl der Steckverbindungen. Beim Adapter hast du eben noch zusätzlich die Anschlüsse bei denen der Adapter in die normalen Stromkabel geht. Das entfällt beim direkten Kabel.



[OZZHI]

Das Cablemod 3x8 Pin zu 12VHPWR Kabel braucht für den 600W Betrieb einen 8 Pin weniger als die Adapterpeitsche. Neben Platz & Optik ein wichtiger Vorteil. (imo)

Ein Netzteil mit einem direkten 12VHPWR Stecker/Kabel wäre meine letzte Wahl.



[c64user]

Thermalright TFX oder Alphacool Apex für die 4090? (Die Apex hat Igor empfholen, daher frag ich besser



[Mainhatten]

Ein Netzteil mit einem direkten 12VHPWR Stecker/Kabel wäre meine letzte Wahl.

Bei mir tatsächlich die erste Wahl. Marken-Netzteilhersteller traue ich eine gewisse Kompetenz zu.



[OZZHI]

Bei mir tatsächlich die erste Wahl. Marken-Netzteilhersteller traue ich eine gewisse Kompetenz zu.

Habe ich auch gedacht und dann hat sich das Dark Power 13 vom Chef mit einem Knall verabschiedet.

Zudem kommt noch die Tatsache dazu, dass man den Stecker mit leichtem Zug lockern und somit das berüchtigte Problem sogar Netzteilseitig begünstigt. Möchte ich mir nicht antun bis das Thema geklärt ist.



[IronAge]

Das Corsair Kabel ist jedenfalls, obwohl nur zwei Stränge und für 600W freigegeben, völlig ohne Probleme. Da schmort nichts. Zum Glück.

Einfach mal dem 1000W VBIOS aussetzen.

Asus RTX 4090 VBIOS

24 GB GDDR6X, 2235 MHz GPU, 1313 MHz Memory

www.techpowerup.com



[Gurkengraeber]

Habe ich auch gedacht und dann hat sich das Dark Power 13 vom Chef mit einem Knall verabschiedet.

Zudem kommt noch die Tatsache dazu, dass man den Stecker mit leichtem Zug lockern und somit das berüchtigte Problem sogar Netzteilseitig begünstigt. Möchte ich mir nicht antun bis das Thema geklärt ist.

Dann liegt das an BQ. Bei Seasonic ist das Kabel aller erster Güte und der Stecker sitzt bombenfest.



[OZZHI]

Seasonic ist hammer - stimme ich dir zu. Mein Season *hust* Corsair AX850 läuft auch einwandfrei. Wird mal Zeit, dass sie ein High End Modell mit der neuen Technik rausbringen. Bisher gibts nur die billigen Vertex Gold Modelle.



[Gelöschtes Mitglied 31745]

Thermalright TFX oder Alphacool Apex für die 4090? (Die Apex hat Igor empfholen, daher frag ich besser

Dürften ziemlich ähnlich sein. Persönlich kenne ich davon nur die Apex. War auf der CPU etwas sehr zäh/fest, das könnte aber auf der GPU richtig gut sein. Die TFX hatte ich persönlich noch nicht. Deshalb tue ich mich da schwer.

Bei der Apex nicht erschrecken. Der erste Test wird wahrscheinlich schlechte Temperaturen bringen, weil sie sich da anpasst und in Form bringt. Nach Abkühlung und erneutem Test sollte es besser sein.



[L0rd_Helmchen]

Die Apex lässt sich imho richtig scheiße verteilen. Ich schwöre ja nach Jahren immer noch auf die olle Noctua NT-H1. Ja, damit hat man gegenüber den krassesten High-End Pasten nen Grad mehr, aber die lässt sich stressfrei verarbeiten und ist auch noch relativ günstig.



[IronAge]

Thermalright TFX

This, habe ich bei RTX 3090 drauf getan, hat 4-5 Grad gebracht, für GPU ist die IMHO top.

Für CPU nehme ich meistens NT-H2, da ich die öfter mal tausche.



[c64user]

Thanks! Werde berichten.



[s.nase]

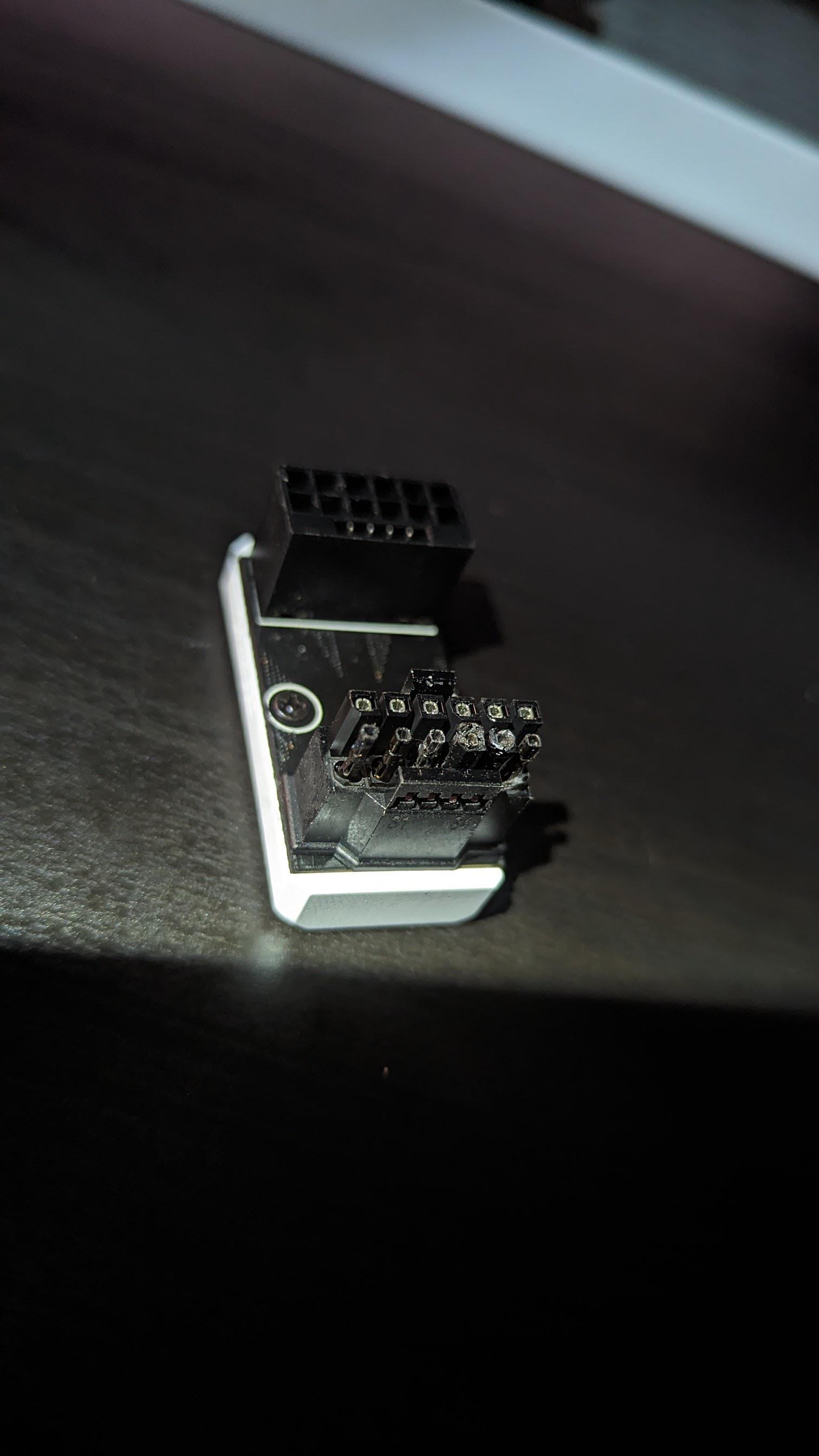

Vielleicht ist doch etwas suboptimal an den Cablemod Adaptern? Ich weiß es nicht, aber ich finde es auffällig, dass es diese Adapter trifft. Über die originalen Peitschen oder Netzteilkabel lese ich irgendwie nichts.

Wenn man bewegliche Kabelbuchsen nicht an ein Kabel crimpt, sondern starr auf eine AdapterLeiterplatte lötet, muß man sich nicht wundern, das sie nicht immer die vom Hersteller klassifizierte Belastungsspezifikation mehr erbringen können.



[c64user]

Zumindest kannst du gut wiedergeben was du so liest.(Sorry aber jeder Kommentar ist irgendwie ein Echo was so andere von sich geben, ohne Hintergrund Wissen, bischen Erfahrung schadet nie)
Jede Verbindung sollte für den den geeigneten Zweck dienen, löten ist in dem Fall eigentlich besser, dürfte auch nichts mit dem Problem zu tun haben.

Das Problem ist der Übergangswiederstand aufgrund der Kack Befestigung. Bei den Kabelmod Teilen hast du eben noch einen größeren Hebel. Das Zurücksetzen der Sense-Pins ist nur eine Notlösung da die dann eher die Karte nicht starten wenn das Kabel nicht ganz drin ist.Der Stecker ist ganz einfach eine Fehlkonstruktion.(Für diese Art von Verbindung) Schau dir mal Stecker aus der Automobilindustrie an, da werden die teilweise beidseitig gesichert vor verrutschen bzw. fehlerhafter Montage.
Bei meiner 3080 hatte ich die PCIE Kabel einfach angelötet da Gigabyte mal wieder must gebaut hatte.



[Hoto]

Nun, ein Auto fährt auch rum und steht nicht auf/unter dem Tisch. Das da in Autos ganz andere Streckverbindungen genutzt werden, ist daher nur logisch.



[Gelöschtes Mitglied 31745]

Stimmt. Müsste der 12VHPWR Stecker Beschleunigungen in diverse Richtungen sowie Erschütterungen oder gar massive Temperaturunterschiede abkönnen, wäre er sicher anders gemacht worden. Wobei ich Autos kenne deren Steckverbinder das auch nicht wirklich erfüllen. Aber das ist wieder was anderes.

Trotzdem ist die Geschichte mit den verkürzten Sense Pins ein guter Schritt. Einfach weil es einen Betrieb verhindert bei dem die Steckverbindung zu lose ist. Interesant wird es wenn es zu Unterbrechungen im laufenden Betrieb kommt, weil jemand einen "Wackelstecker" hat. Ich denke bis man da drauf kommt wird wieder wild gesucht werden.

Ich denke auch dass die Spur von Igor W. dass es auch teilweise mit den Temperaturen zu tun hat die von der Platine auf den Stecker wirken, nicht so ganz falsch ist. Auch EVGA hat damals in dem Video zusammen mit Gamers Nexus die Ansicht vertreten dass sie nicht verstehen warum der Stecker dort sitzt wo er sitzt, weil das einer der heißesten Stellen auf der Platine ist. Aber gut. Muss man jetzt mit leben und darauf schauen dass man soviel Effekt wie möglich wegnehmen kann als Anwender. Denn sonst hat man am Ende die *rschkarte.



[Gurkengraeber]

Zumindest kannst du gut wiedergeben was du so liest.(Sorry aber jeder Kommentar ist irgendwie ein Echo was so andere von sich geben, ohne Hintergrund Wissen, bischen Erfahrung schadet nie)
Jede Verbindung sollte für den den geeigneten Zweck dienen, löten ist in dem Fall eigentlich besser, dürfte auch nichts mit dem Problem zu tun haben.

Das Problem ist der Übergangswiederstand aufgrund der Kack Befestigung. Bei den Kabelmod Teilen hast du eben noch einen größeren Hebel. Das Zurücksetzen der Sense-Pins ist nur eine Notlösung da die dann eher die Karte nicht starten wenn das Kabel nicht ganz drin ist.Der Stecker ist ganz einfach eine Fehlkonstruktion.(Für diese Art von Verbindung) Schau dir mal Stecker aus der Automobilindustrie an, da werden die teilweise beidseitig gesichert vor verrutschen bzw. fehlerhafter Montage.
Bei meiner 3080 hatte ich die PCIE Kabel einfach angelötet da Gigabyte mal wieder must gebaut hatte.

Warum werden die da wohl so gesichert? Weil die Dinger ihr leben lang durchgeschüttelt werden. In einem PC ist das nicht der Fall, und daher ist so eine Sicherung auch nicht notwendig. Der Stecker könnte sicherlich "optimaler" sein, aber er ist keine Fehlkonstruktion. Zeit meines PC Builder Lebens prüfe ich jeden! Stecker, egal ob Lüfter 3 pin oder Mobo24 pin drei mal nach dem Einstecken, ob er richtig sitzt. Die Leute gehen einfach so sorglos mit sowas um. Dann noch die Größe der Karten, die dazu führt dass die Kabel/Stecker nach dem Einbau beim Schließen des Cases zusätzlich belastet werden usw.... sorry aber das ist einfach Fahrlässigkeit oder Dämlichkeit.

Richtig ist, dass der dicke Cable Mod Adapter einfach noch mehr Angriffsfläche bietet und sich somit wahrscheinlich eher verschiebt als ein Kabel.



[s.nase]

Zumindest kannst du gut wiedergeben was du so liest.(Sorry aber jeder Kommentar ist irgendwie ein Echo was so andere von sich geben, ohne Hintergrund Wissen, bischen Erfahrung schadet nie)
Jede Verbindung sollte für den den geeigneten Zweck dienen, löten ist in dem Fall eigentlich besser, dürfte auch nichts mit dem Problem zu tun haben.

Das Problem ist der Übergangswiederstand aufgrund der Kack Befestigung. Bei den Kabelmod Teilen hast du eben noch einen größeren Hebel. Das Zurücksetzen der Sense-Pins ist nur eine Notlösung da die dann eher die Karte nicht starten wenn das Kabel nicht ganz drin ist.Der Stecker ist ganz einfach eine Fehlkonstruktion.(Für diese Art von Verbindung) Schau dir mal Stecker aus der Automobilindustrie an, da werden die teilweise beidseitig gesichert vor verrutschen bzw. fehlerhafter Montage.
Bei meiner 3080 hatte ich die PCIE Kabel einfach angelötet da Gigabyte mal wieder must gebaut hatte.

Es geht nicht um den Unterschiedlichen Widerstand zwischen Löt- oder Crimp- Verbindung an den Kontakten(der ist fast gleich groß), sondern um die mechanische AUsrichtung zwischen Pin und Buchse. Eines von beiden muß beweglich sein, damit die volle Kontaktfläche zwischen Pin und Buchse zustande kommt. Wenn du einen Adapter auf Leiterplattenbasis an die Grafikkarte stöppsels, ist weder Pin noch Buchse beweglich. Ergo ist die Kontaktfläche(eigendlich sind es nur Kontaktpunke) zwischen Pin und Buchse manchmal nur noch halb so groß, weil Pin und Buchse sich nicht mehr exakt zueinander ausrichten können. Das wird einem auch sofort klar, wenn man mal eine Buchse aus dem Buchsengehäuse nimm, und sie auf einen nackten Pin steckst.

Ganz ähnliches Problem tritt auf, wenn das an der Buchse angecrimpte Kabel zu großen Aussendurchmesser hat. Dann kann sich der Buchsenkontakt im Buchsengehäuse auch nur sehr wenig bewegen(auf den Pin ausrichten).

DIe Verriegelung zwischen PinWanne und KabelBuchsenGehäuse hat mit den grundlegenden mechanischen Funktionsbedingungen zwischen Pin und Buchse nix zu tun, wenn man davon ausgeht, das der Anwender in der Lage ist das BuchsenGehäuse komplett in der PinWanne zu versenken.



[Schrotti]

So Jungs.
Karte auf Wasser umgebaut und getestet.

Kranke Performance im Vergleich zur 3090.



[c64user]

Nun, ein Auto fährt auch rum und steht nicht auf/unter dem Tisch. Das da in Autos ganz andere Streckverbindungen genutzt werden, ist daher nur logisch.

Ging mir eher um die zweckmäßige Verbindung, daher der Vergleich. Wie einige schon angemerkt haben wären ggf. 2 Haltenasen rechts und links besser um ein verschieben zu verhindern.
Aber der Fehler sitzt in vielen Fällen sicher auch vor dem PC
