Jop, aber exponentiell

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Bei etwas über 500 Watt Chip draw hab ich ein Delta von 20 Grad. 50 zu 70 Grad HS, denke damit kann man leben.

26k Punkte 60grad
26.5k Punkte 70grad
26.9 Punkte 78-82grad

cfranko schrieb:
Dies war auch das erste Mal, dass ich eine Leistungsgrenze von 500 W und eine Kernspannung von 1,25 ausprobiert habe, seit ich Flüssigmetall auf die GPU aufgetragen habe. Die Temperaturen sind perfekt, aber bei 450-500 W beträgt das Delta zwischen Kantentemperatur und Hotspot 17-18 ° C, ist das nicht zu viel?
Zum Vergrößern anklicken....
Das sind gute werte.

ShirKhan schrieb:
Computer\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Class\{4d36e968-e325-11ce-bfc1-08002be10318}\0000
Zum Vergrößern anklicken....
Ist das 6900XT spezifisch? bei mir sind die values unter
HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Video\{...}
Anyway ich brauch mal fix ein paar files:
C:\Windows\System32\DriverStore\FileRepository\u0372402.inf_amd64_ac618ec7b5ee5b9e
Bereite grade meinen ersten registry versuch vor, das ist bisher geplant:
Windows Registry Editor Version 5.00 [HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Video\{ADE65189-E282-11EB-BAA4-B42E9994C06F}\0000] "MatchingDeviceId"="PCI\\VEN_1002&DEV_73BF&SUBSYS_0E3A1002&REV_C0" "HardwareInformation.AdapterString"=hex:41,00,4d,00,44,00,20,00,52,00,61,00,64,\ 00,65,00,6f,00,6e,00,20,00,52,00,58,00,20,00,36,00,39,00,30,00,30,00,20,00,\ 58,00,54,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,\ 00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,\ 00,00,00,00,00,00,00,00,00,00,00,00,00" "HardwareInformation.ChipType"=hex:41,00,4d,00,44,00,20,00,52,00,61,00,64,00,\ 65,00,6f,00,6e,00,20,00,47,00,72,00,61,00,70,00,68,00,69,00,63,00,73,00,20,\ 00,50,00,72,00,6f,00,63,00,65,00,73,00,73,00,6f,00,72,00,20,00,28,00,30,00,\ 78,00,37,00,33,00,42,00,46,00,29,00,00,00" "UserModeDriverName"=hex(7):43,00,3a,00,5c,00,57,00,69,00,6e,00,64,00,6f,00,77,\ 00,73,00,5c,00,53,00,79,00,73,00,74,00,65,00,6d,00,33,00,32,00,5c,00,44,00,\ 72,00,69,00,76,00,65,00,72,00,53,00,74,00,6f,00,72,00,65,00,5c,00,46,00,69,\ 00,6c,00,65,00,52,00,65,00,70,00,6f,00,73,00,69,00,74,00,6f,00,72,00,79,00,\ 5c,00,75,00,30,00,33,00,37,00,32,00,34,00,30,00,32,00,2e,00,69,00,6e,00,66,\ 00,5f,00,61,00,6d,00,64,00,36,00,34,00,5f,00,61,00,63,00,36,00,31,00,38,00,\ 65,00,63,00,37,00,62,00,35,00,65,00,65,00,35,00,62,00,39,00,65,00,5c,00,42,\ 00,33,00,37,00,32,00,33,00,33,00,33,00,5c,00,61,00,74,00,69,00,63,00,66,00,\ 78,00,36,00,34,00,2e,00,64,00,6c,00,6c,00,00,00,43,00,3a,00,5c,00,57,00,69,\ 00,6e,00,64,00,6f,00,77,00,73,00,5c,00,53,00,79,00,73,00,74,00,65,00,6d,00,\ 33,00,32,00,5c,00,44,00,72,00,69,00,76,00,65,00,72,00,53,00,74,00,6f,00,72,\ 00,65,00,5c,00,46,00,69,00,6c,00,65,00,52,00,65,00,70,00,6f,00,73,00,69,00,\ 74,00,6f,00,72,00,79,00,5c,00,75,00,30,00,33,00,37,00,32,00,34,00,30,00,32,\ 00,2e,00,69,00,6e,00,66,00,5f,00,61,00,6d,00,64,00,36,00,34,00,5f,00,61,00,\ 63,00,36,00,31,00,38,00,65,00,63,00,37,00,62,00,35,00,65,00,65,00,35,00,62,\ 00,39,00,65,00,5c,00,42,00,33,00,37,00,32,00,33,00,33,00,33,00,5c,00,61,00,\ 74,00,69,00,63,00,66,00,78,00,36,00,34,00,2e,00,64,00,6c,00,6c,00,00,00,43,\ 00,3a,00,5c,00,57,00,69,00,6e,00,64,00,6f,00,77,00,73,00,5c,00,53,00,79,00,\ 73,00,74,00,65,00,6d,00,33,00,32,00,5c,00,44,00,72,00,69,00,76,00,65,00,72,\ 00,53,00,74,00,6f,00,72,00,65,00,5c,00,46,00,69,00,6c,00,65,00,52,00,65,00,\ 70,00,6f,00,73,00,69,00,74,00,6f,00,72,00,79,00,5c,00,75,00,30,00,33,00,37,\ 00,32,00,34,00,30,00,32,00,2e,00,69,00,6e,00,66,00,5f,00,61,00,6d,00,64,00,\ 36,00,34,00,5f,00,61,00,63,00,36,00,31,00,38,00,65,00,63,00,37,00,62,00,35,\ 00,65,00,65,00,35,00,62,00,39,00,65,00,5c,00,42,00,33,00,37,00,32,00,33,00,\ 33,00,33,00,5c,00,61,00,74,00,69,00,63,00,66,00,78,00,36,00,34,00,2e,00,64,\ 00,6c,00,6c,00,00,00,43,00,3a,00,5c,00,57,00,69,00,6e,00,64,00,6f,00,77,00,\ 73,00,5c,00,53,00,79,00,73,00,74,00,65,00,6d,00,33,00,32,00,5c,00,44,00,72,\ 00,69,00,76,00,65,00,72,00,53,00,74,00,6f,00,72,00,65,00,5c,00,46,00,69,00,\ 6c,00,65,00,52,00,65,00,70,00,6f,00,73,00,69,00,74,00,6f,00,72,00,79,00,5c,\ 00,75,00,30,00,33,00,37,00,32,00,34,00,30,00,32,00,2e,00,69,00,6e,00,66,00,\ 5f,00,61,00,6d,00,64,00,36,00,34,00,5f,00,61,00,63,00,36,00,31,00,38,00,65,\ 00,63,00,37,00,62,00,35,00,65,00,65,00,35,00,62,00,39,00,65,00,5c,00,42,00,\ 33,00,37,00,32,00,33,00,33,00,33,00,5c,00,61,00,6d,00,64,00,78,00,63,00,36,\ 00,34,00,2e,00,64,00,6c,00,6c,00,00,00,00,00" "UserModeDriverNameWow"=hex(7):43,00,3a,00,5c,00,57,00,69,00,6e,00,64,00,6f,00,\ 77,00,73,00,5c,00,53,00,79,00,73,00,74,00,65,00,6d,00,33,00,32,00,5c,00,44,\ 00,72,00,69,00,76,00,65,00,72,00,53,00,74,00,6f,00,72,00,65,00,5c,00,46,00,\ 69,00,6c,00,65,00,52,00,65,00,70,00,6f,00,73,00,69,00,74,00,6f,00,72,00,79,\ 00,5c,00,75,00,30,00,33,00,37,00,32,00,34,00,30,00,32,00,2e,00,69,00,6e,00,\ 66,00,5f,00,61,00,6d,00,64,00,36,00,34,00,5f,00,61,00,63,00,36,00,31,00,38,\ 00,65,00,63,00,37,00,62,00,35,00,65,00,65,00,35,00,62,00,39,00,65,00,5c,00,\ 42,00,33,00,37,00,32,00,33,00,33,00,33,00,5c,00,61,00,74,00,69,00,63,00,66,\ 00,78,00,33,00,32,00,2e,00,64,00,6c,00,6c,00,00,00,43,00,3a,00,5c,00,57,00,\ 69,00,6e,00,64,00,6f,00,77,00,73,00,5c,00,53,00,79,00,73,00,74,00,65,00,6d,\ 00,33,00,32,00,5c,00,44,00,72,00,69,00,76,00,65,00,72,00,53,00,74,00,6f,00,\ 72,00,65,00,5c,00,46,00,69,00,6c,00,65,00,52,00,65,00,70,00,6f,00,73,00,69,\ 00,74,00,6f,00,72,00,79,00,5c,00,75,00,30,00,33,00,37,00,32,00,34,00,30,00,\ 32,00,2e,00,69,00,6e,00,66,00,5f,00,61,00,6d,00,64,00,36,00,34,00,5f,00,61,\ 00,63,00,36,00,31,00,38,00,65,00,63,00,37,00,62,00,35,00,65,00,65,00,35,00,\ 62,00,39,00,65,00,5c,00,42,00,33,00,37,00,32,00,33,00,33,00,33,00,5c,00,61,\ 00,74,00,69,00,63,00,66,00,78,00,33,00,32,00,2e,00,64,00,6c,00,6c,00,00,00,\ 43,00,3a,00,5c,00,57,00,69,00,6e,00,64,00,6f,00,77,00,73,00,5c,00,53,00,79,\ 00,73,00,74,00,65,00,6d,00,33,00,32,00,5c,00,44,00,72,00,69,00,76,00,65,00,\ 72,00,53,00,74,00,6f,00,72,00,65,00,5c,00,46,00,69,00,6c,00,65,00,52,00,65,\ 00,70,00,6f,00,73,00,69,00,74,00,6f,00,72,00,79,00,5c,00,75,00,30,00,33,00,\ 37,00,32,00,34,00,30,00,32,00,2e,00,69,00,6e,00,66,00,5f,00,61,00,6d,00,64,\ 00,36,00,34,00,5f,00,61,00,63,00,36,00,31,00,38,00,65,00,63,00,37,00,62,00,\ 35,00,65,00,65,00,35,00,62,00,39,00,65,00,5c,00,42,00,33,00,37,00,32,00,33,\ 00,33,00,33,00,5c,00,61,00,74,00,69,00,63,00,66,00,78,00,33,00,32,00,2e,00,\ 64,00,6c,00,6c,00,00,00,43,00,3a,00,5c,00,57,00,69,00,6e,00,64,00,6f,00,77,\ 00,73,00,5c,00,53,00,79,00,73,00,74,00,65,00,6d,00,33,00,32,00,5c,00,44,00,\ 72,00,69,00,76,00,65,00,72,00,53,00,74,00,6f,00,72,00,65,00,5c,00,46,00,69,\ 00,6c,00,65,00,52,00,65,00,70,00,6f,00,73,00,69,00,74,00,6f,00,72,00,79,00,\ 5c,00,75,00,30,00,33,00,37,00,32,00,34,00,30,00,32,00,2e,00,69,00,6e,00,66,\ 00,5f,00,61,00,6d,00,64,00,36,00,34,00,5f,00,61,00,63,00,36,00,31,00,38,00,\ 65,00,63,00,37,00,62,00,35,00,65,00,65,00,35,00,62,00,39,00,65,00,5c,00,42,\ 00,33,00,37,00,32,00,33,00,33,00,33,00,5c,00,61,00,6d,00,64,00,78,00,63,00,\ 33,00,32,00,2e,00,64,00,6c,00,6c,00,00,00,00,00" "UserModeDriverNameWsl"=hex(7):43,00,3a,00,5c,00,57,00,69,00,6e,00,64,00,6f,00,\ 77,00,73,00,5c,00,53,00,79,00,73,00,74,00,65,00,6d,00,33,00,32,00,5c,00,44,\ 00,72,00,69,00,76,00,65,00,72,00,53,00,74,00,6f,00,72,00,65,00,5c,00,46,00,\ 69,00,6c,00,65,00,52,00,65,00,70,00,6f,00,73,00,69,00,74,00,6f,00,72,00,79,\ 00,5c,00,75,00,30,00,33,00,37,00,32,00,34,00,30,00,32,00,2e,00,69,00,6e,00,\ 66,00,5f,00,61,00,6d,00,64,00,36,00,34,00,5f,00,61,00,63,00,36,00,31,00,38,\ 00,65,00,63,00,37,00,62,00,35,00,65,00,65,00,35,00,62,00,39,00,65,00,5c,00,\ 42,00,33,00,37,00,32,00,33,00,33,00,33,00,5c,00,61,00,6d,00,64,00,78,00,63,\ 00,36,00,34,00,2e,00,73,00,6f,00,00,00,00,00"

Zuletzt bearbeitet:
kann dir nur die von der 6800xt schicken

Screenshot 2021-11-04 205646.png

nein ist anders
Beitrag automatisch zusammengeführt:

hatt 450mb dauert bissi.

Zuletzt bearbeitet:
ShirKhan schrieb:
Falls du das noch mal brauchst: siehe Anhang.

Vielleicht zusätzlich von einer XTXH? @Holzmann, mach mal. Hier noch mal der Pfad im Registrierungseditor zum Reinkopieren:

Computer\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Class\{4d36e968-e325-11ce-bfc1-08002be10318}\0000
Zum Vergrößern anklicken....
great (y), always a few registers to compare, better than one , well Holzi could also throw in the xtxh
THX

Haha @RedF danke für den Upload ich hatte einfach 21.11.1 verpennt xD

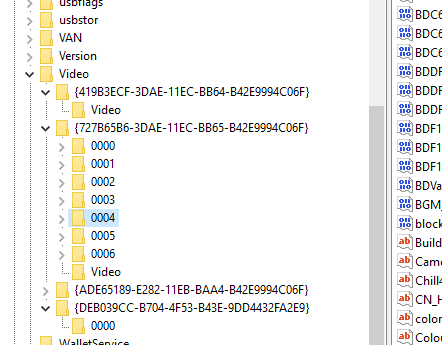

I did not manage to make any setting stick yet. Seems to be rewritten on boot, also why do I have 7 entrys even after a DDU run? Can you share your current experiment @Sylwester. ?


Anhänge

  • a111Capture.PNG
    7,4 KB · Aufrufe: 50
  • 6800.reg.txt
    1,3 MB · Aufrufe: 717

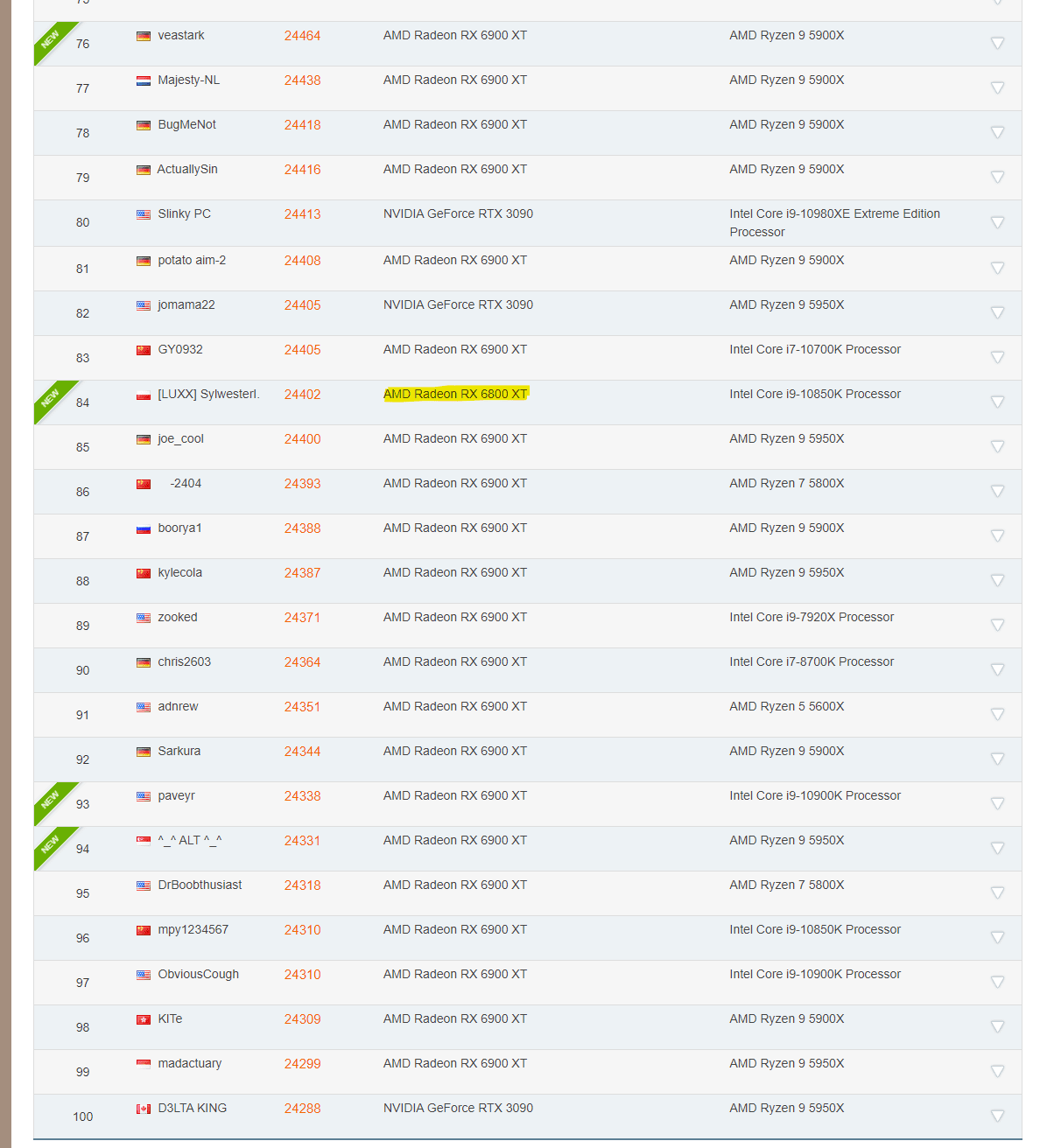

Vermutlich blöde Frage:

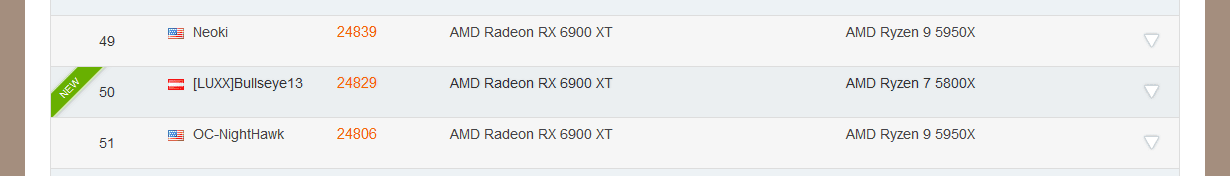

Wie kommt man den in die Hall of Fame?
Mein Score wäre da auf Platz 50. :unsure:

Gerade hinzugefügt.

@Bullseye13 Mit nicht-validiertem Treiber gemacht?
Dann wird der gerne nicht angezeigt. Einmal das Ergebnis lokal mit 3D Mark laden und dann auf "Compare Result Online". Dann dürfte er auftauchen.

Wie auch @Techlogi auch im Ranglisten Thread gepostet hat.

Danke @DieDreiBeiden
Hat vorerst zwar nichts gebracht aber ist ja auch nicht so wichtig. :)
Beitrag automatisch zusammengeführt:

Ah... Jetzt doch :)
Danke^^

ShirKhan schrieb:

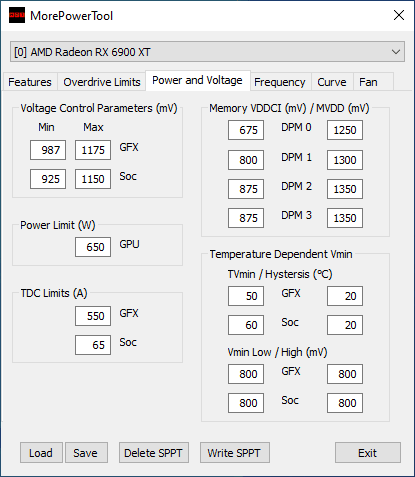

Anhang anzeigen 687887
Zum Vergrößern anklicken....
Mit den fast default Werten schaffst Du die 2400MHz SOC, =Wow!
Hätte gedacht das mehr Volt erforderlich sind, ...oder macht Das der EVC2?

Würde mal bei TDV auch größere Werte reinschreiben, selbst wenn Das net aktiv ist.
Interessant wirds dann mit gleichzeitig TDV+EVC2 aktiv.

GerryB schrieb:
Mit den fast default Werten schaffst Du die 2400MHz SOC, =Wow!
Zum Vergrößern anklicken....
2400MHz Soc? Ich kann nicht folgen.

GerryB schrieb:
Hätte gedacht das mehr Volt erforderlich sind, ...oder macht Das der EVC2?
Zum Vergrößern anklicken....
Der EVC macht bei mir Max GFX und Soc Volt höher. Das, was links oben im P+V-Tab steht und in HWiNFO GPU Core Voltage (VDDCR_GFX) bzw. GPU SoC Voltage (VDDCR_SOC) heißt. Was der EVC2 sonst noch kann, weiß ich nicht. Eine Dokumentation scheint es nicht zu geben.

GerryB schrieb:
Würde mal bei TDV auch größere Werte reinschreiben, selbst wenn Das net aktiv ist.
Interessant wirds dann mit gleichzeitig TDV+EVC2 aktiv.
Zum Vergrößern anklicken....
Ja, interessant vielleicht für dich als Beobachter und (sehr) theoretischer Ratgeber. ;) Ich verliere dann u. U. die Kontrolle über die Spannungen. Das ist mir literally zu heiß. Soll jemand anderes mal vormachen.

Zuletzt bearbeitet:
sorry, my bad
aber 1400 SOC ist auch schon ganz schön über stock

Kannst ja mal für Dummies wie mich dazuschreiben was loop 1 und 2 bei dem EVC2 ist.(x)
Damit man mal die reale Spannung weiß, wenn Du nach den Schwankungen in GT2 fragst.
(Dein nur MPT-Voltagetab-Bild ist da nähmlich net sehr erhellend für Außenstehende)

(x) falls Das der Zuschlag zu GFX und SOC ist

Zuletzt bearbeitet:
GerryB schrieb:
was loop 1 und 2 bei dem EVC2 ist.(x)
Zum Vergrößern anklicken....
Wie richtig vermutet: Loop 1 ist der GFX-, Loop 2 der SoC-Zuschlag.

GerryB schrieb:
(Dein nur MPT-Voltagetab-Bild ist da nähmlich net sehr erhellend für Außenstehende)
Zum Vergrößern anklicken....
Sollte niemanden erhellen. Meine vollständigen Settings findet man regelmäßig im Ranglistenthread. Der Screenshot war lediglich die Abbildung der MPT-Limits als Reaktion auf den Vorschlag der Kollegen, die unruhige GT2-GPU-Frequenz sei Folge zu geringer Limits.

Was leider nicht der Fall ist, wär ja auch zu schön einfach gewesen. :rolleyes2: Das ist wirklich kniffelig, hab den Schlüssel noch nicht gefunden, auch nicht nach heute weiteren vier Stunden in unterkühlter Wohnung. Lost in MPT-Settings. :fresse:

Morgen poste ich mal ein paar Screens und bitte um Ideen. Die Zeiten von "Volt hoch - Takt hoch - Score hoch" der ersten zwei EVC-Tage sind hier jedenfalls vorbei.

@Holzmann: Heute bist du noch mal davongekommen. ;)

Zuletzt bearbeitet:
Jetzt mal noch dumm gefragt:

bei normalen 6900 ist default die effektive SOC-Spannung ja nur bei ca. 1,086V oder so
d.h. selbst 25mV mehr ist noch gar net soviel

Ich hab's jetzt nicht mehr vor Augen, aber aus dem Gedächtnis: +50mV SoC zeigen in HWiNFO einen Max-Wert von 119XmV. Ob das idle oder unter Last erreicht wird? 🤷‍♂️ GFX-Spannung hab ich heute in HWiNFO max 1,33 gesehen.

Vielleicht logge ich die Spannungen morgen mal im EVC mit, sollte ja gehen. Mal sehen, ob sich die idle/Last-Phasen zeitlich gut zuordnen lassen. Ansonsten mach ich halt ein Overlay mit dem RTSS.

Spannend bleibt's jedenfalls. Und leider sehr laut und saukalt, denn anders geht das nicht mit den hohen Voltages, no way.

Wäre ja gelacht wenn der SOC-takt schwankt, weil die V net reichen.
... bin gespannt auf die logs

HWinfo.log würde ja auch reichen, weil man sich den Zuschlag dazu denken kann.
Temps wäre auch mit nice to see

RedF schrieb:
@Veii

Seltsame sachen macht deine Kurve.
Zum Vergrößern anklicken....
What the actual f* :LOL:
Das muss ein compatibility problem sein dank der XTXH V/F curve
Ich hab fast nur nummer 4 & 5 angepasst, mit leicht zurück gezogenen limits

Hast du die SPPT komplett übernommen oder nur die curves ?
Beides war auf 1200mV GFX & SOC
Ich sehe ein kleines problem vor 2500, das löse ich aber what the actual * war den hier los xD

EDIT,
Danke nochmal :)
Da stellt sich mir die frage, ist die V/F curve wirklich Karten gebunden oder hängt da doch mehr in der SPPT drinnen als wir sehen 🤔
Zumindest der 2500er punkt scheint richtig anzuliegen, der rest irgendwie garnicht
2800/3100er punkt müsste ich leicht tieferstellen , (also höher in der curve beim bild)
Dann rausfinden was zum * bei dem 900mhz punkt los ist.
Die karte crashte bei mir nur, als ich den 2500er punkt auf 2600 stellte ~ wie es sich eig gehörte.
Da war der chip etwas zuu schwach "stock" 2600 zu rennen
nur irgendwas droppt die spannung hier ja komplett ~ die curve sollte weitaus höher sein

EDIT2:
Ein paar punkte werd ich definitiv noch anheben müssen

Nur ich frag mich was da genau los is
- Entweder ist die VFC MPT begingt und nicht chip (somit mache es sinn SPPTs von anderen karten zu exportieren)
- Oder die curve wird zwischen den 5 punkten interpolated ~ welches ich zwar anfangs dachte, aber irgendwie ist das ergebniss im besten falle "fragwürdig"
Weiß jedoch, dass ich den bump bei 2550 brauche, sonnst crasht sie instant 🤔

Wie misst du das eig aus
Eigentlich bräuchte ich deine Zeit für 2 versuche mehr, aber ich möchte nicht zuu aufdringlich wirken

EDIT3:

Stellt sich mir halt echt die Frage:
- War DcTol & DcMax zu tief , bzw wurde garnicht übernommen
- War VMIN based GFX-V zu tief angelegt auf stock
- Oder fragwürdigter Punkt 3, hängt in einer SPPT deutlich mehr drinnen als degacht.
Es scheint alles zu limiten außer die gesetzen punkte. Zwischen 1600-2100Mhz hab ich halt nichts. Ich dachte wirklich es interpolated, aber die punkte sind zu tief :(

EDIT4:
Gemessen scheine ich etwa 20mV bei 1 & 2 zu tief zu sein & etwa 5mV zu tief bei 5
Richte ich mal, aber was 1600+ angeht, müsste man rausfinden was da nun los war
Fix test attached


Anhänge

  • FIX-v1_Triggered 550W_OCP-Passed2667.zip
    1 KB · Aufrufe: 40
Zuletzt bearbeitet:
