[Sammelthread] Oldtimer - ab Jahr 2000 bis 2010 - Bilder und Kommentare

@bschicht86 was taktet das Teil denn? Und ich nehme mal an, dass die Lüfter hier auch wieder so ohrenschonend wie bei der 4600er konfiguriert sind... nicht. Lieg ich richtig? Das war übrigens neben dem Preis damals der einige Kritikpunkt an den schönen Sparkle-Karten.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ich wollte gerade sagen, es geht fast noch, wenn die Lager nicht hin sind. Nur genau da liegt der Hund meistens begraben.
Aber dann ist mir eingefallen, dass ich auf meine Sparkle ja die Lüfter von einer Leadtek 4800SE gebaut habe und die gar nicht original sind. Da hab ich letztens neue Kugellager reingemacht und das ist so viel wert... Aber keine Ahnung, ob die von Sparkle auch kugelgelagert sind. Was sagen die kleinen Krachmacher denn?

4500 pffff... Bei meiner 4800 wird der Lüfter mit 5200 RPM ausgelsen 😜

Ich hab mir nochmal den Sensor-Chip angeschaut. Der kann 2 x PWM ausgeben. Man könnte also damit die Lüfter temperaturabhängig regeln lassen.

EDIT: Der Chip selber kann keine Temperaturkurven, aber man kann den PWM-Wert schreiben. Man könnte sich aber eine Lüfter-Regel-Software schreiben.

EDIT2:

Ja da braucht man sich nicht zu wundern. :haha:

Zuletzt bearbeitet:

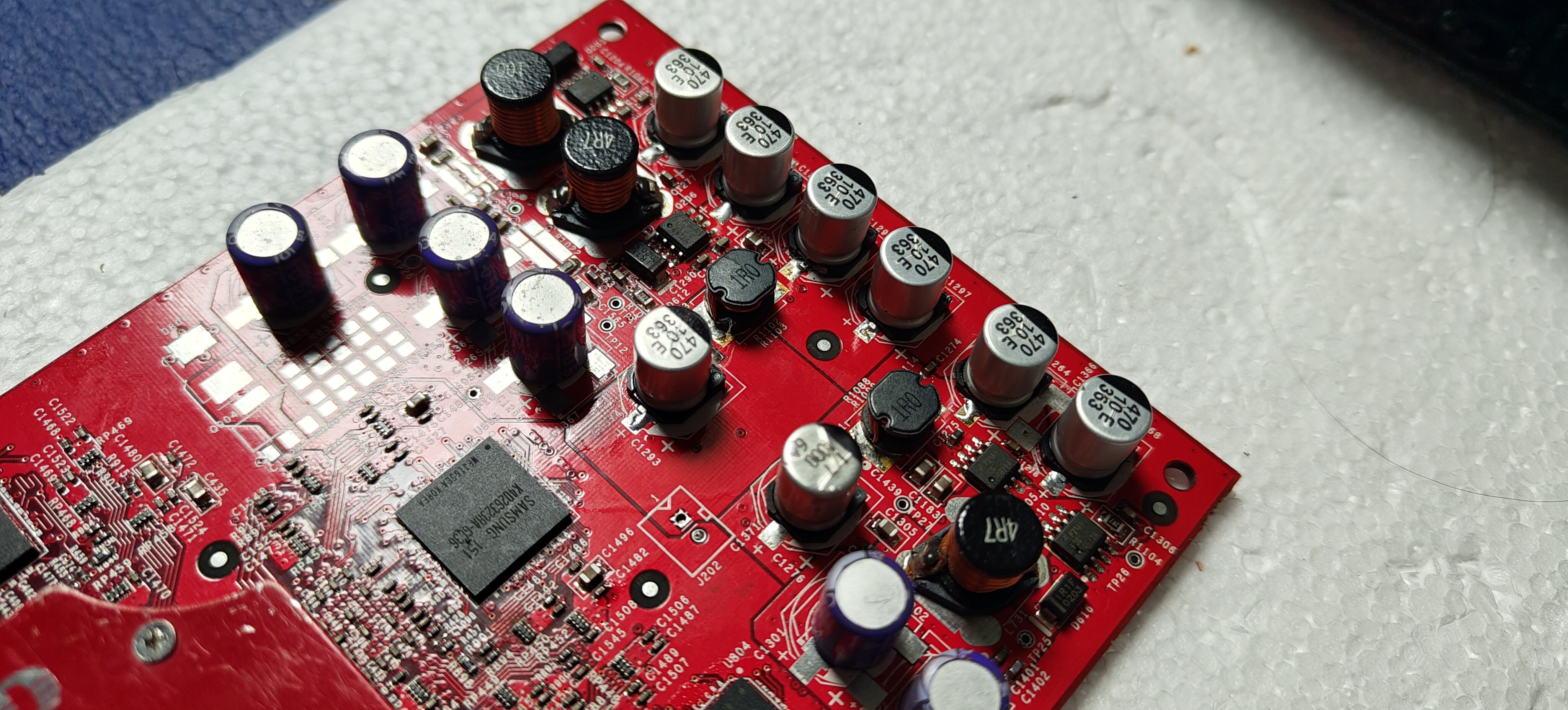

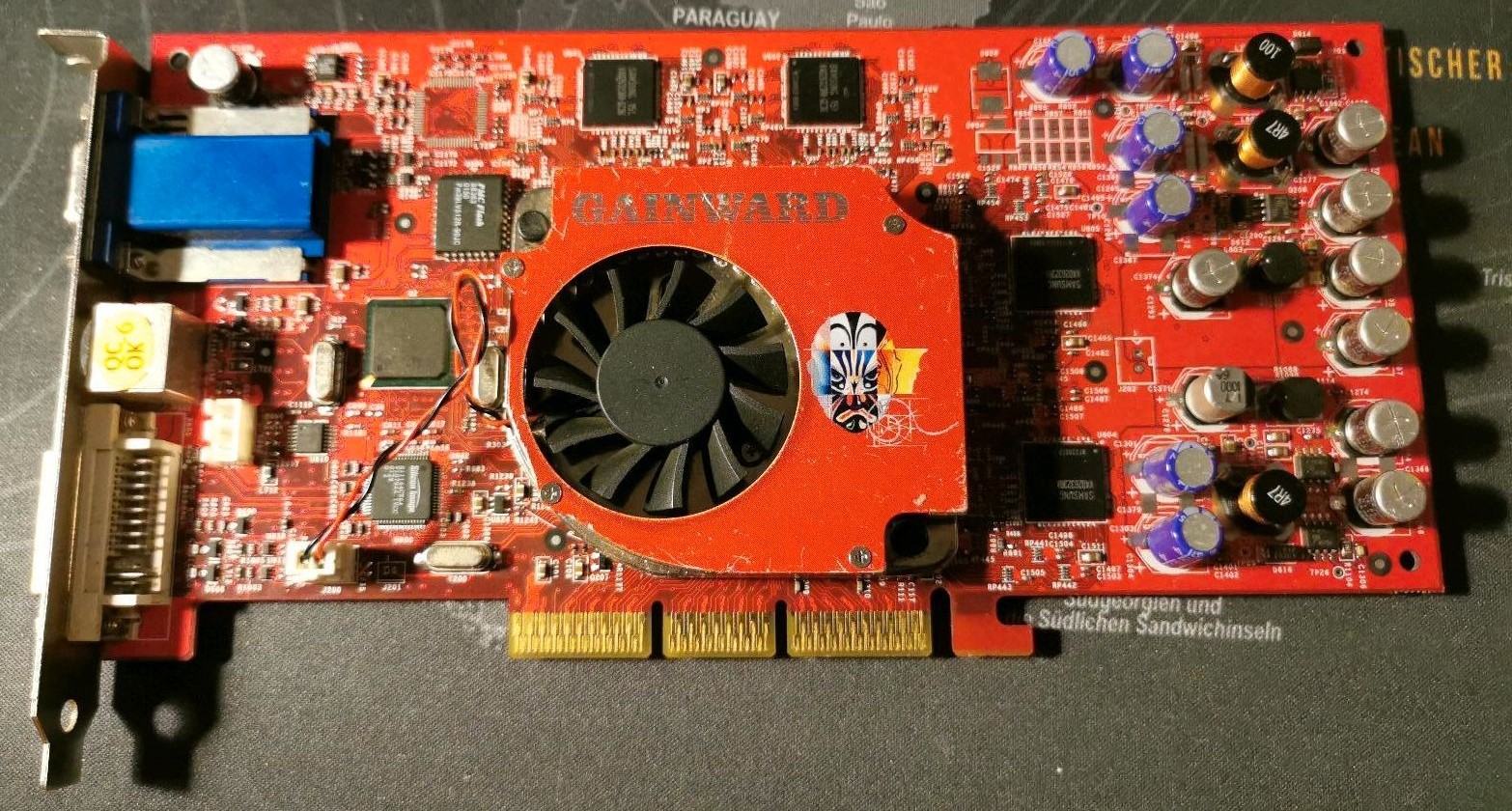

Habe heute diese Gainward Ti4400 GS bekommen. Speicherfehler behoben (Kanal A die Rückseite), sicherheitshalber alle Chips einmal neu eingelötet. Und die ELNA CE Elkos getauscht.

Die Kollegen sind mit 470yF/10V angegeben. In der Messung lagen sie zwischen 330 und 400yF (Avg. 350) und sagenhaften 350-600 ESR. Weiß nicht, was da Werksangabe ist, aber das ist schon dolle viel Innenwiderstand.

Auch ganz interessant, weil das PCB identisch zu den ganzen 4600ern ist. Da haben wir uns ja die Köppe zerbrochen, was raufgehört und läuft, weil auch überall was anderes draufsitzt. Teilweise mit Poly Bestückung. Dieselbe Bude lief hier einwandfrei mit über 500 ESR :fresse: Gainward hat die ELNA Elkos hier wahrscheinlich im Sonderangebot abgegriffen und die einfach überall raufgepackt. Woanders sitzen da z.B. 470/16 oder 330/6 Elkos mit eher so 50-75 ESR.

Ich hab sie jetzt allesamt durch 470/10V Kemets ersetzt: https://www.mouser.de/ProductDetail/KEMET/EEV477M010A9MAA?qs=E9QF1UCAUX57BjCEZZb9kg==
Die liegen gemessen bei so um die 180 ESR, das passt schon.

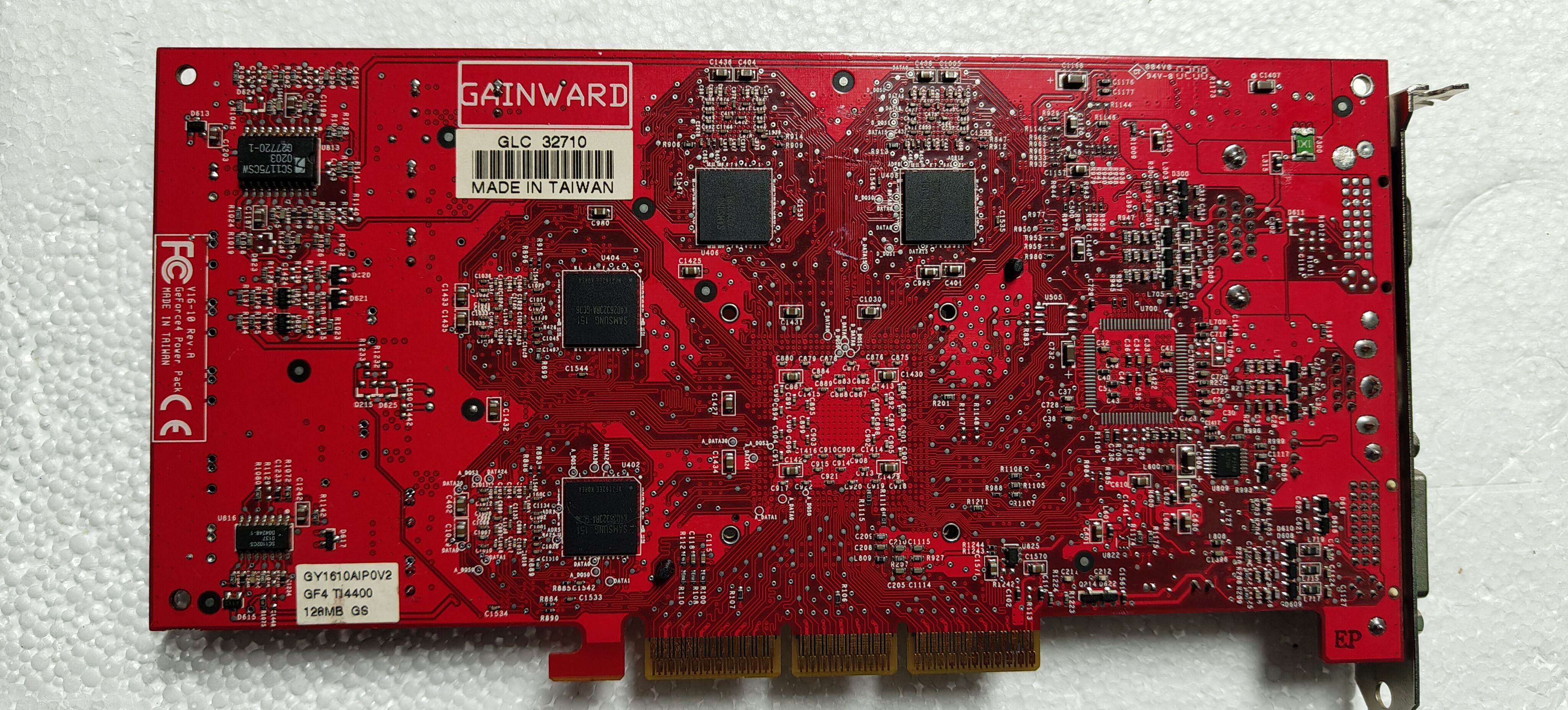

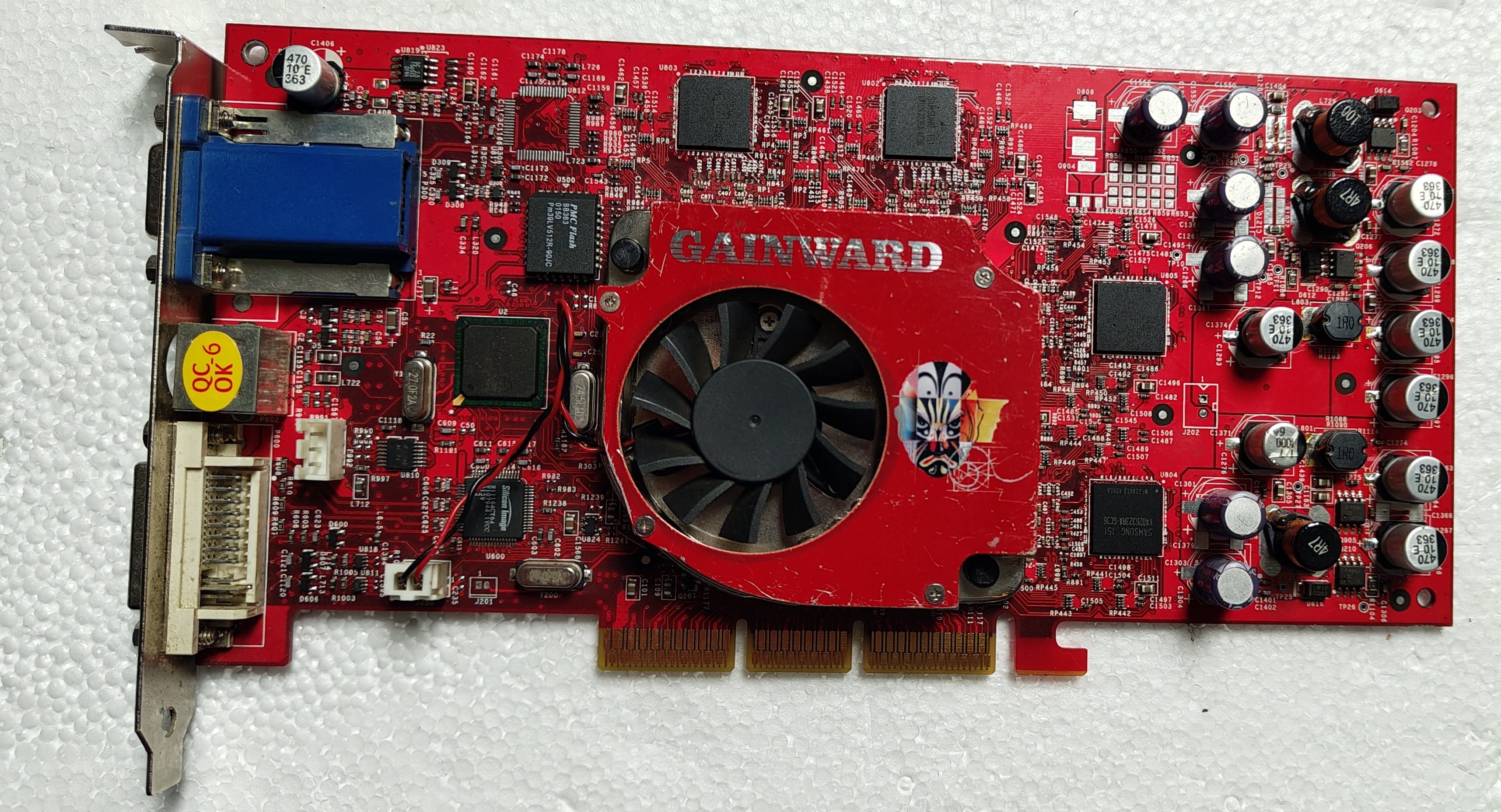

Und damits nicht nur in den Bastelthread gehört, Fotos:

Vorher - Nachher



Edit: Ist ne sehr frühe Karte. Produktionsdatum 8. KW 2002, Vorstellung der Ti4400 war am 6. Februar 2002.

Zuletzt bearbeitet:

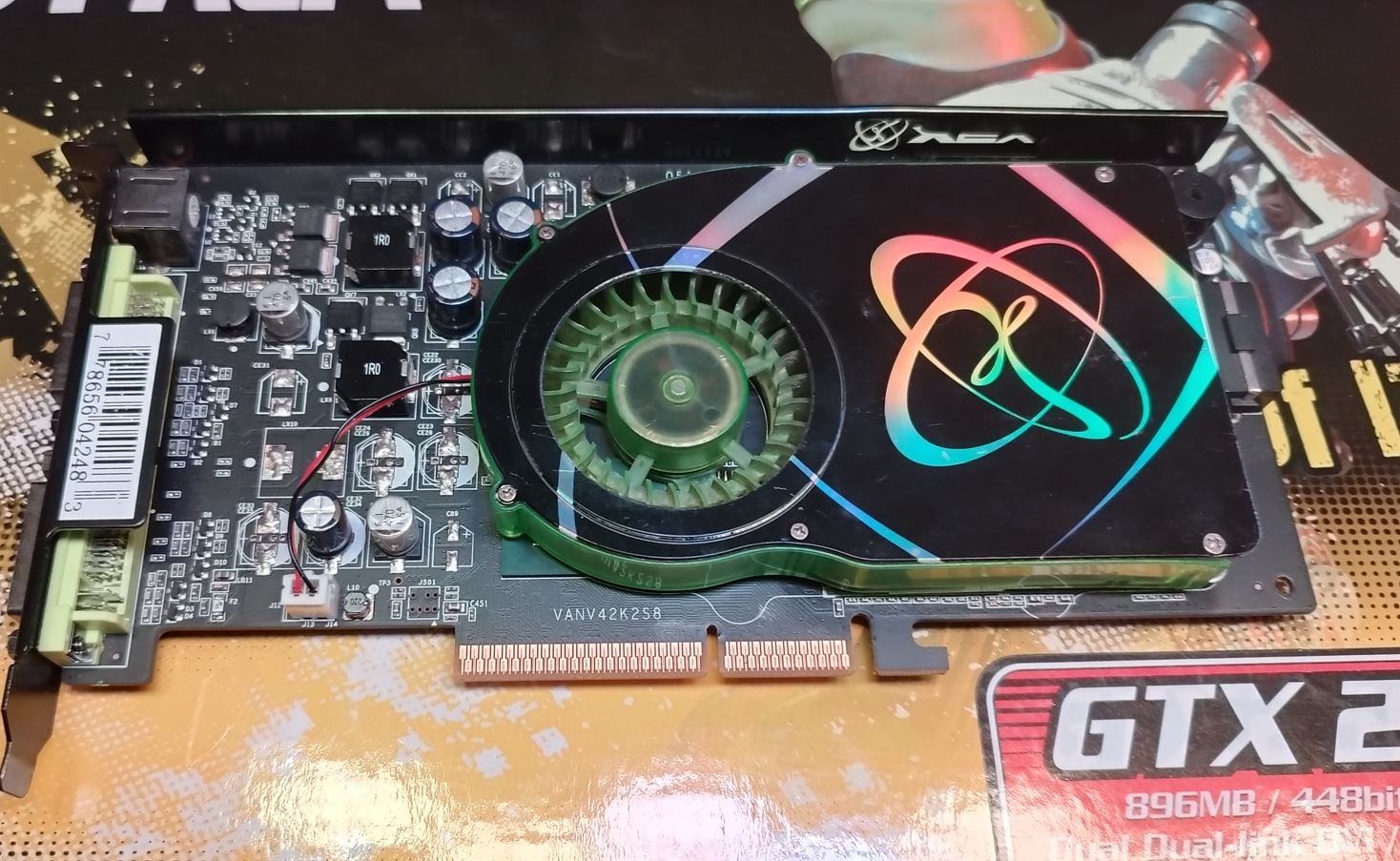

Obwohl die XFX Karten oft recht schick aussehen, mal wieder ein Beispiel für eine grauenhafte Spannungsversorgung :(

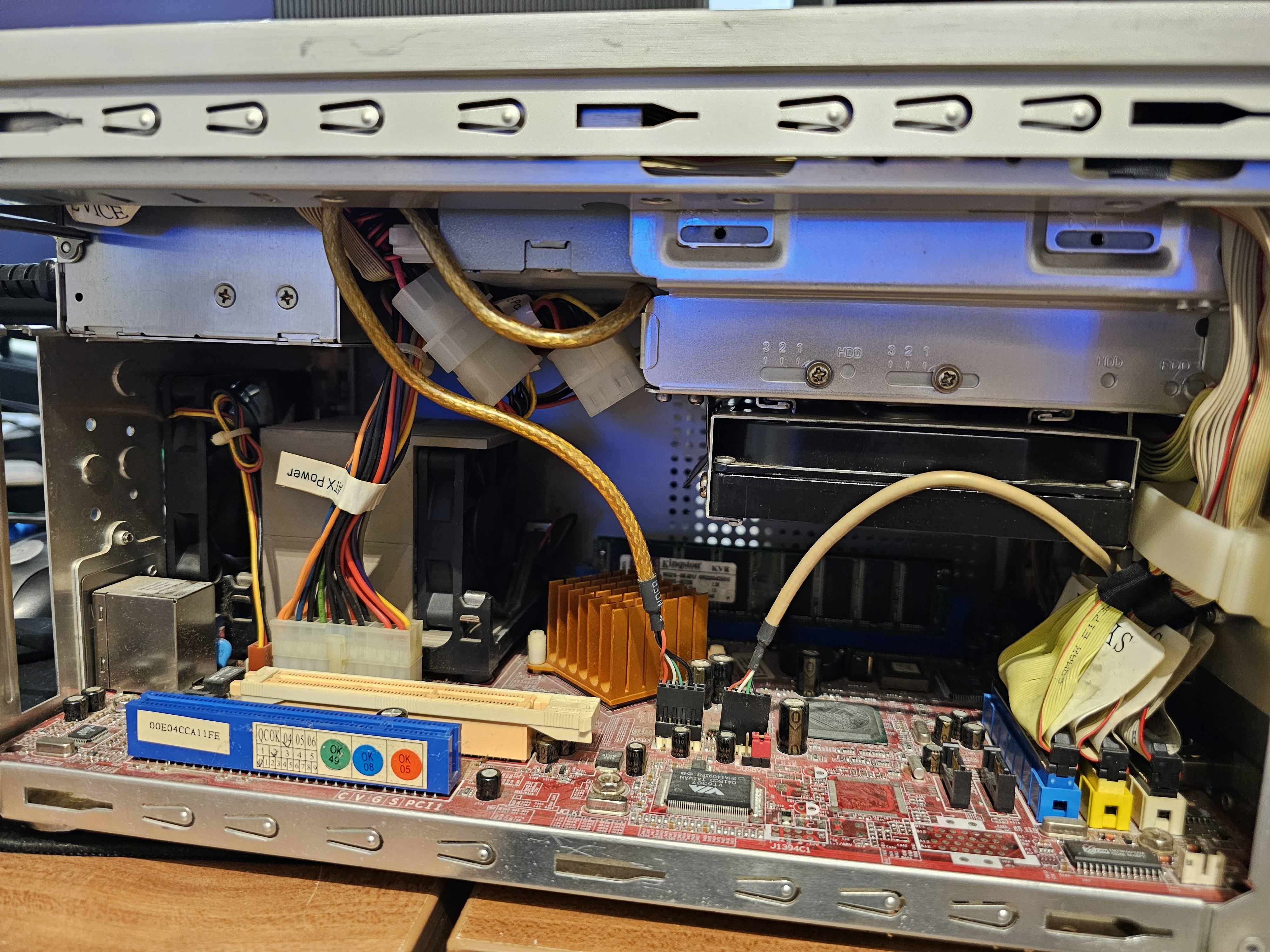

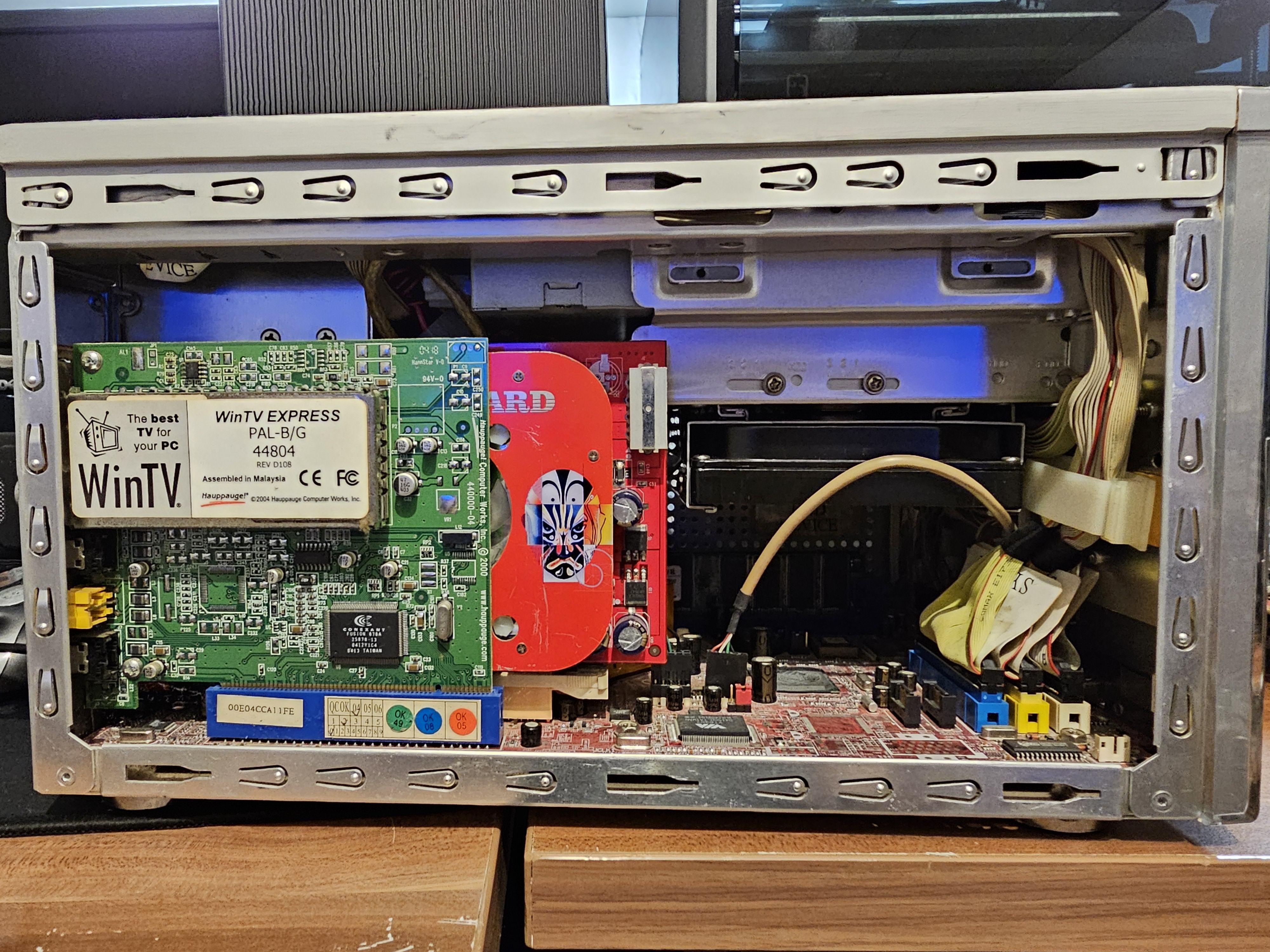

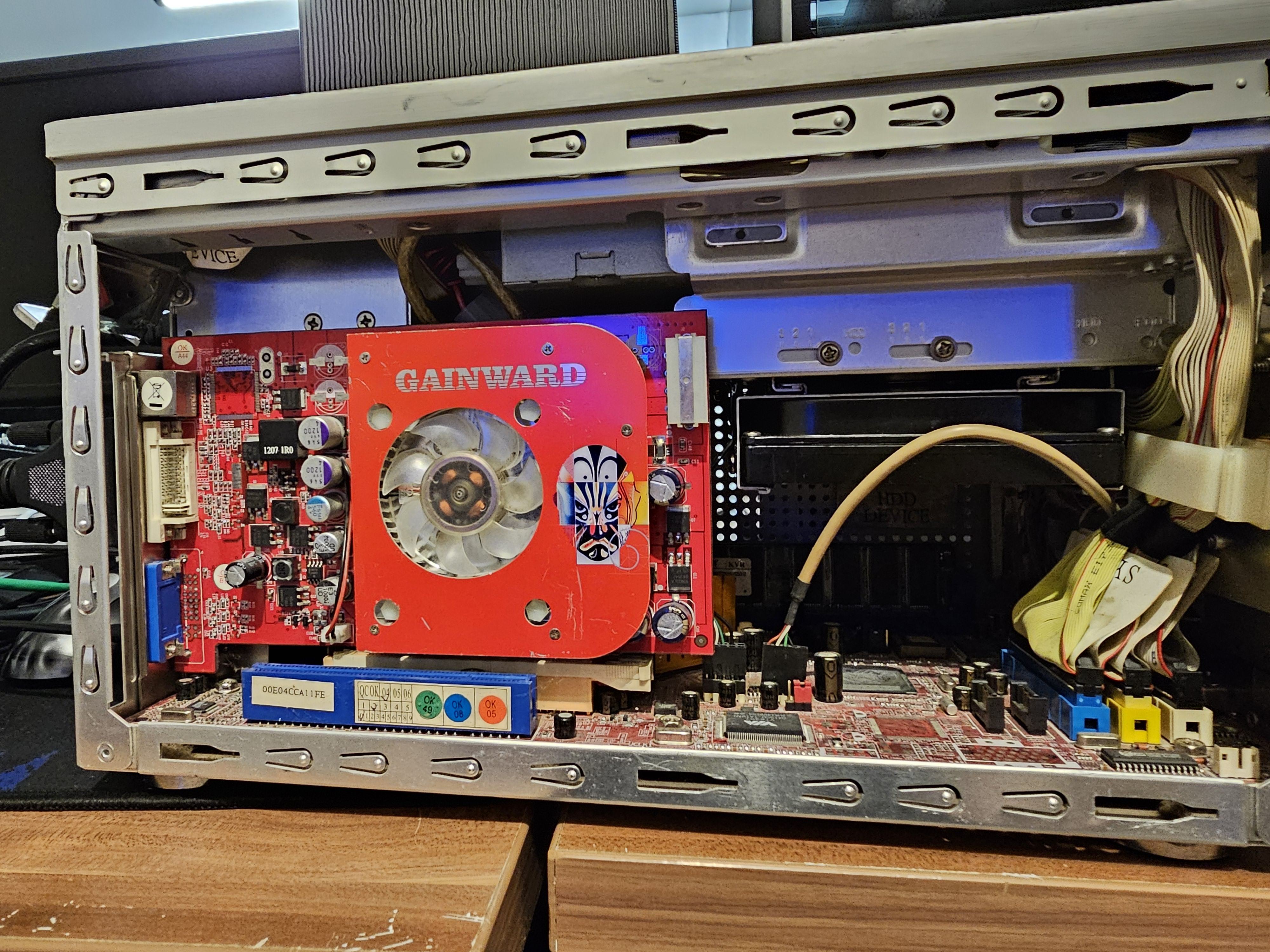

Würfelchen (wurde im Marktplatz-Thread bei KA ausgegraben) ist heute angekommen. Läuft. Hat nen XP 2800+, 2x256MB RAM, 160GB Samsung HDD, TV-Karte und ne Gainward 6600GT mit nem schwer unglücklichen Lüfter. Über die fehlende Stromversorgung hat sie sich nicht beschwert. Denke aber die wird eh durch die noch vorhandene FX5900ZT ersetzt. Mainboard scheint ein Biostar zu sein. Das brachte zumindest eine Googlesuche nach "M7VBA" ans Tageslicht. Ein schwarzkopiertes Win 7 mit den Profilen von "Daniel" und "Justin" war auch vorhanden. Da hab ich natürlich nicht weiter rein geschaut. Morgen mal reinigen.

Daniel und/oder Justin sind Raucher ;]
Ansonsten schönes Ding, diese Art von CPU Kühler bei Shuttles kannte ich noch nicht.

Das ist KEIN Shuttle :rolleyes2:

Komisch, beim MB Format hätte ich schwören können, es handelt sich um ein Shuttle. Der Aufbau war doch eher ein propritäres Format, oder nicht?

ItsFun schrieb:
Das ist KEIN Shuttle :rolleyes2:
Zum Vergrößern anklicken....
Richtig! Nach ein wenig Google Recherche scheint das ein Biostar iDEQ 210 Barebone aus 2003 zu sein.
Hier ein Youtube Beitrag dazu:
Das Board ist bei "The Retro Web" dokumentiert: https://theretroweb.com/motherboards/s/biostar-m7vba

evilguy666 schrieb:
...und ne Gainward 6600GT mit nem schwer unglücklichen Lüfter.
Zum Vergrößern anklicken....
Sind nicht eigentlich (fast) alle Lüfter einer 6600GT unglücklich. Wirklich leise kenne ich die Dinger nicht.

Aber ein schönes Barebone, mal abgesehen vom ganzen Teer. Diese abseits von Shuttle sind nicht häufig zu finden, das betrifft dann auch Ersatzteile.

AgentPayne schrieb:
Aber ein schönes Barebone, mal abgesehen vom ganzen Teer. Diese abseits von Shuttle sind nicht häufig zu finden, das betrifft dann auch Ersatzteile.
Zum Vergrößern anklicken....

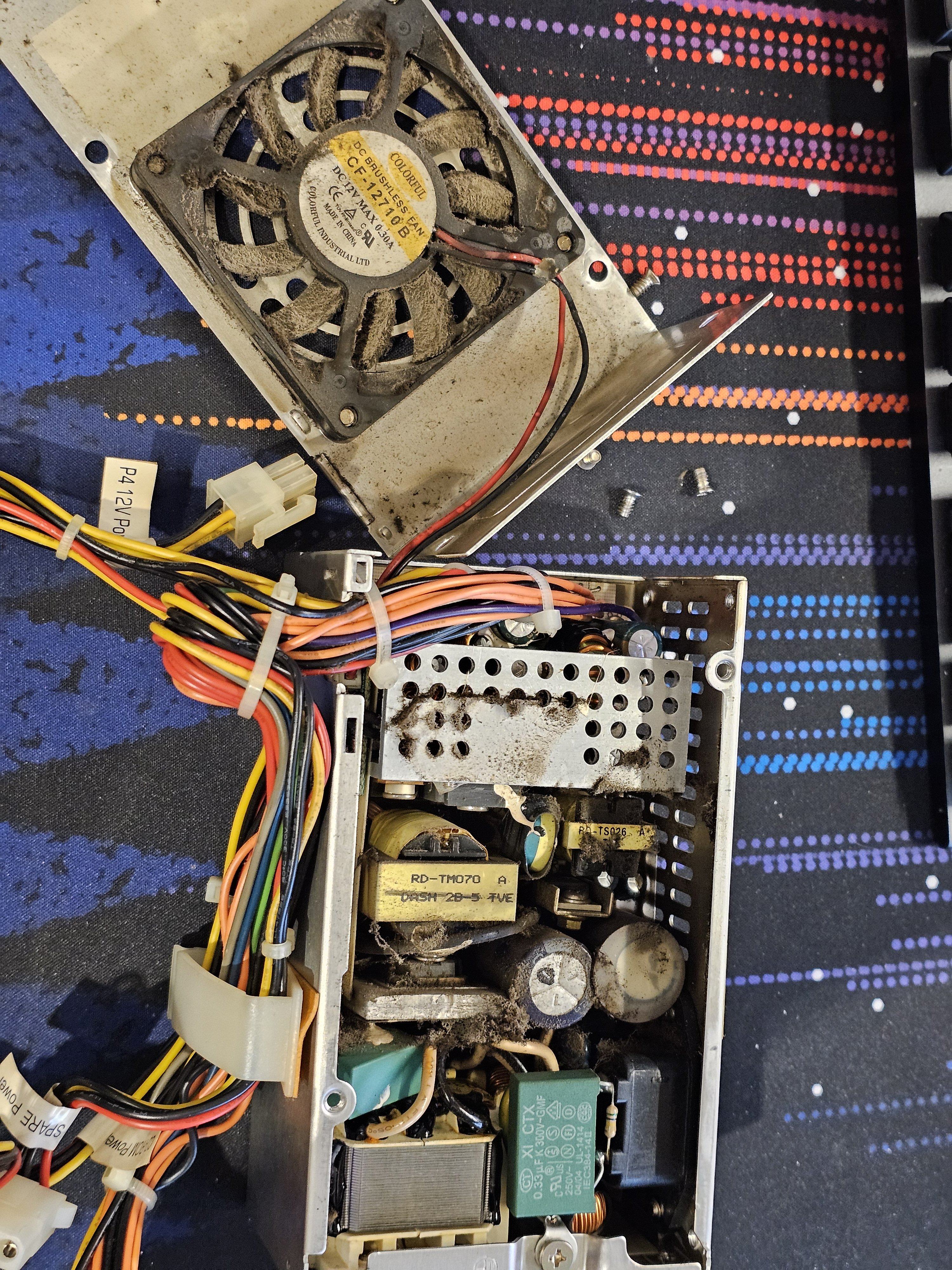

leider wieder propritäre NTs, nicht hilfreich ...

AgentPayne schrieb:
Sind nicht eigentlich (fast) alle Lüfter einer 6600GT unglücklich. Wirklich leise kenne ich die Dinger nicht.

Aber ein schönes Barebone, mal abgesehen vom ganzen Teer. Diese abseits von Shuttle sind nicht häufig zu finden, das betrifft dann auch Ersatzteile.
Zum Vergrößern anklicken....
Ja aber der hier rattert auch noch wie n Sack Nüsse.
Sieht tatsächlich schlimmer aus als es riecht. Von den Mainboards habe ich spontan drei Stück finden können. Wenns hopps geht, dann wäre es eben so. Das wäre dann der Zeitpunkt um herauszufinden ob da ein ITX Brett rein passt :fresse2:

Edith:
Reinigung abgeschlossen. Gefühlt 20 Jahre Rauch entfernt...

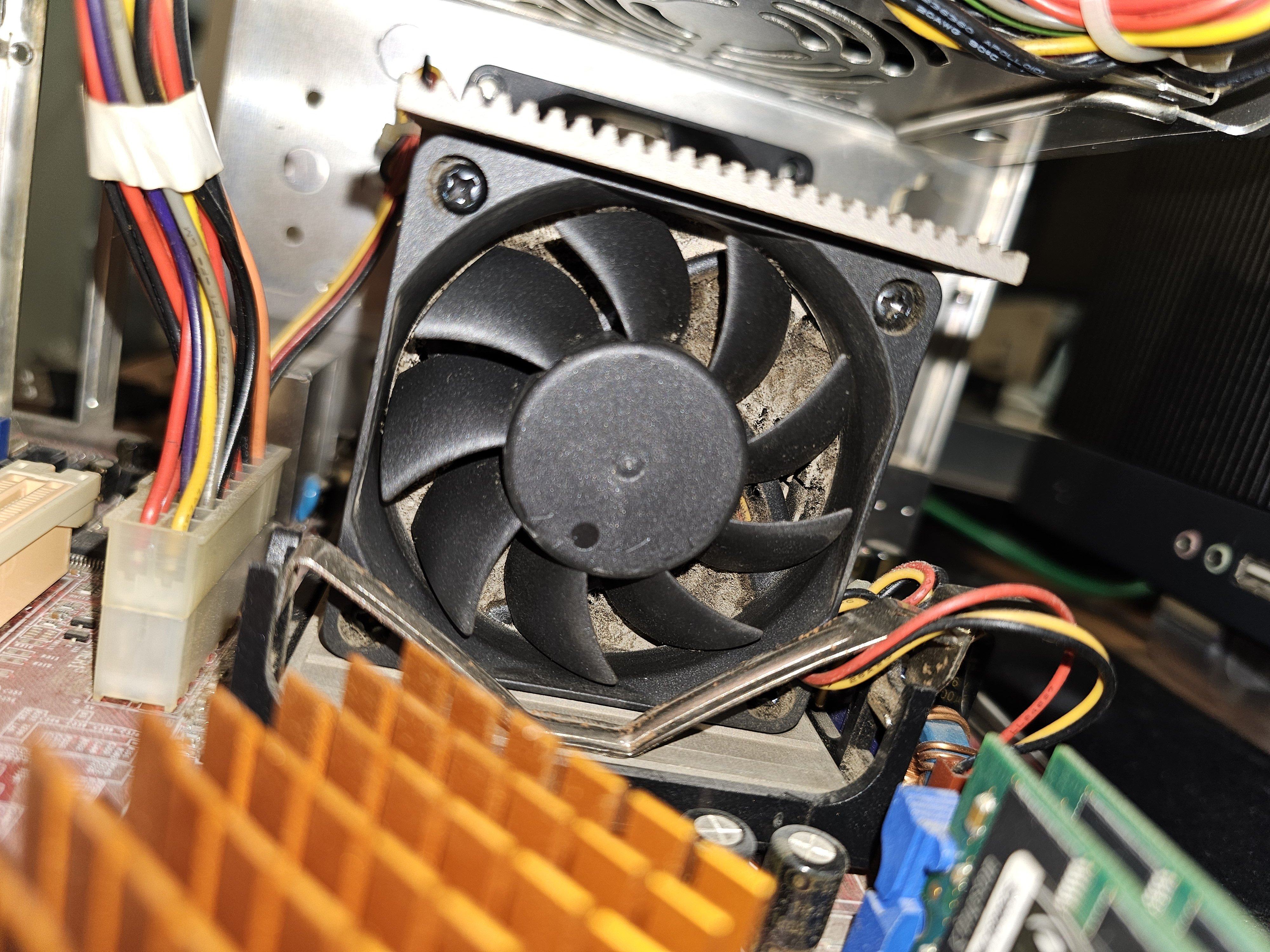

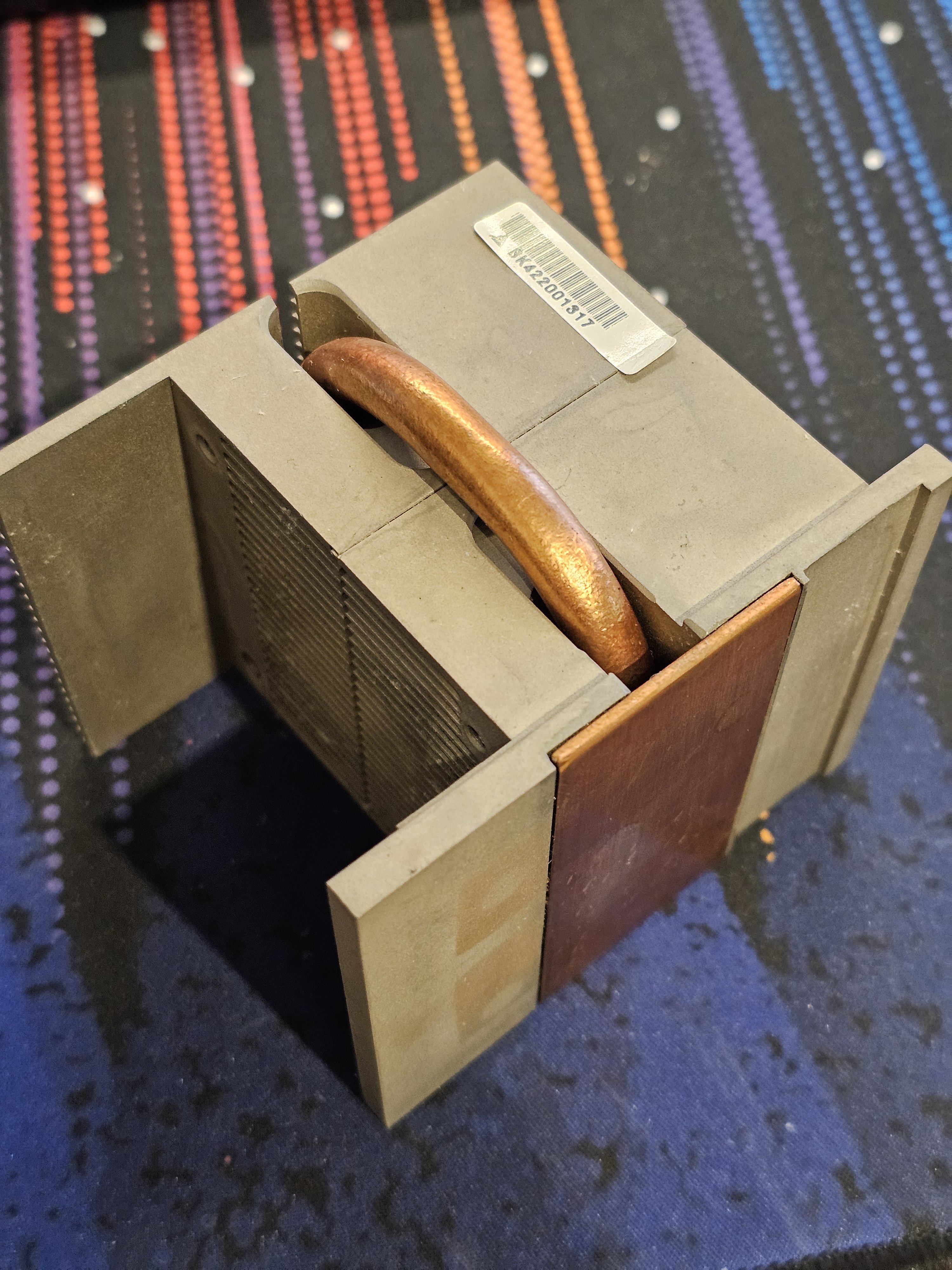

Der CPU Kühler allerdings ist nicht von schlechten Eltern. Kupferkern und Heatpipe. Für nen Sockel A Kühler schon was feineres:

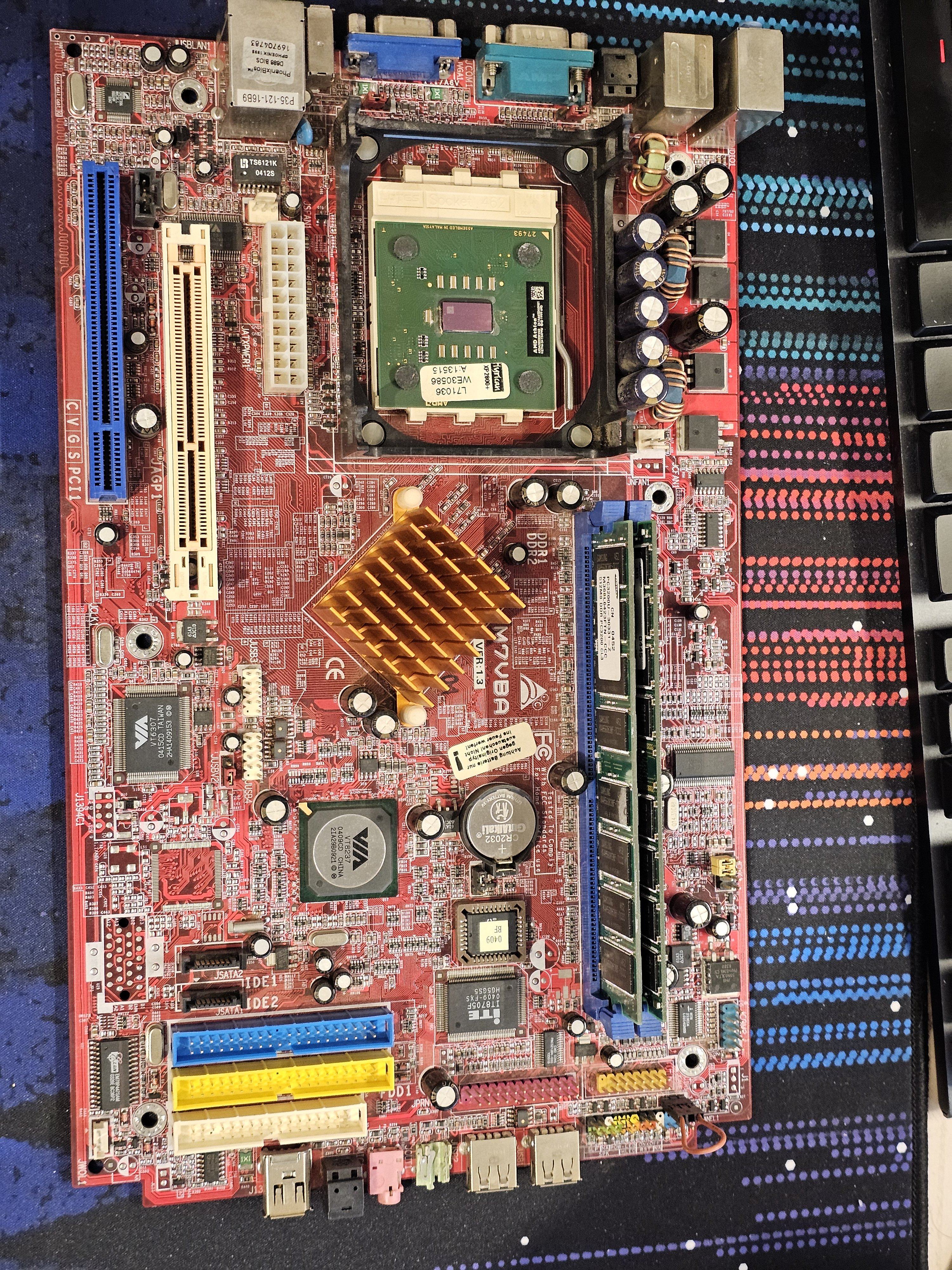

Hier das Board noch in seiner vollen Pracht:

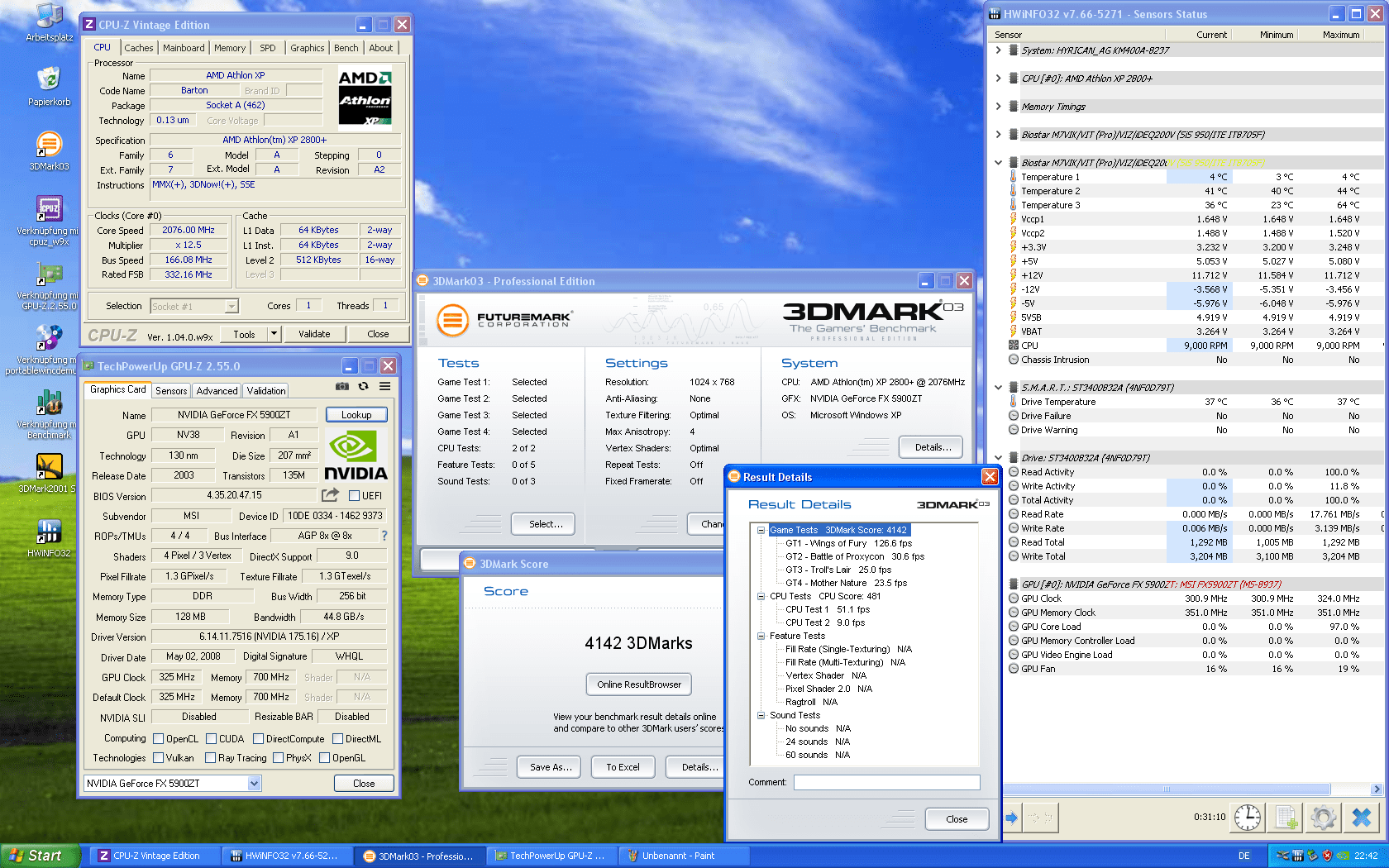

Der obligatorische 3d Mark run:

Zuletzt bearbeitet:
Kam gerade erst an und ich werde es in dem Zustand nicht einschalten… erst Vmods runter und caps tauschen, dann wage ich den Start. Etwas Geduld bitte 😅

Davon abgesehen, hast du nicht mehrere Infinity und auch ein Ultra B?

@Tzk Glückwunsch! Bin gespannt, ob es läuft und was du daraus zaubern kannst. Ich hoffe, es ist nicht kaputt gequält worden. Bei möglicher Vdd Spannung mit 2,0V noch einen Voltmod machen zu wollen wäre nicht meine Intention. Wenn dann bei einem board, welches auch das mitmacht und ersetzbar ist.

Zuletzt bearbeitet:
  • Danke
Reaktionen: Tzk
evilguy666 schrieb:
Das wäre dann der Zeitpunkt um herauszufinden ob da ein ITX Brett rein passt :fresse2:
Zum Vergrößern anklicken....
Ist kein shuttle xpc, oder? Die sind jedenfalls nicht Mini-ITX-kompatibel, weil die Boards schmäler ausfallen.
Es sei denn, Du hast eine Bosch GSA 12V-14 oder ein ähnliches Spielzeug. :asthanos: Dann bleibt von zwei PCI-Slots aber nur noch einer über. MoBo-stand-offs müssen ebenfalls angepasst werden. Netzteil ist dagegen ganz einfach - Flex-ATX mit 40 mm Quirl passt.

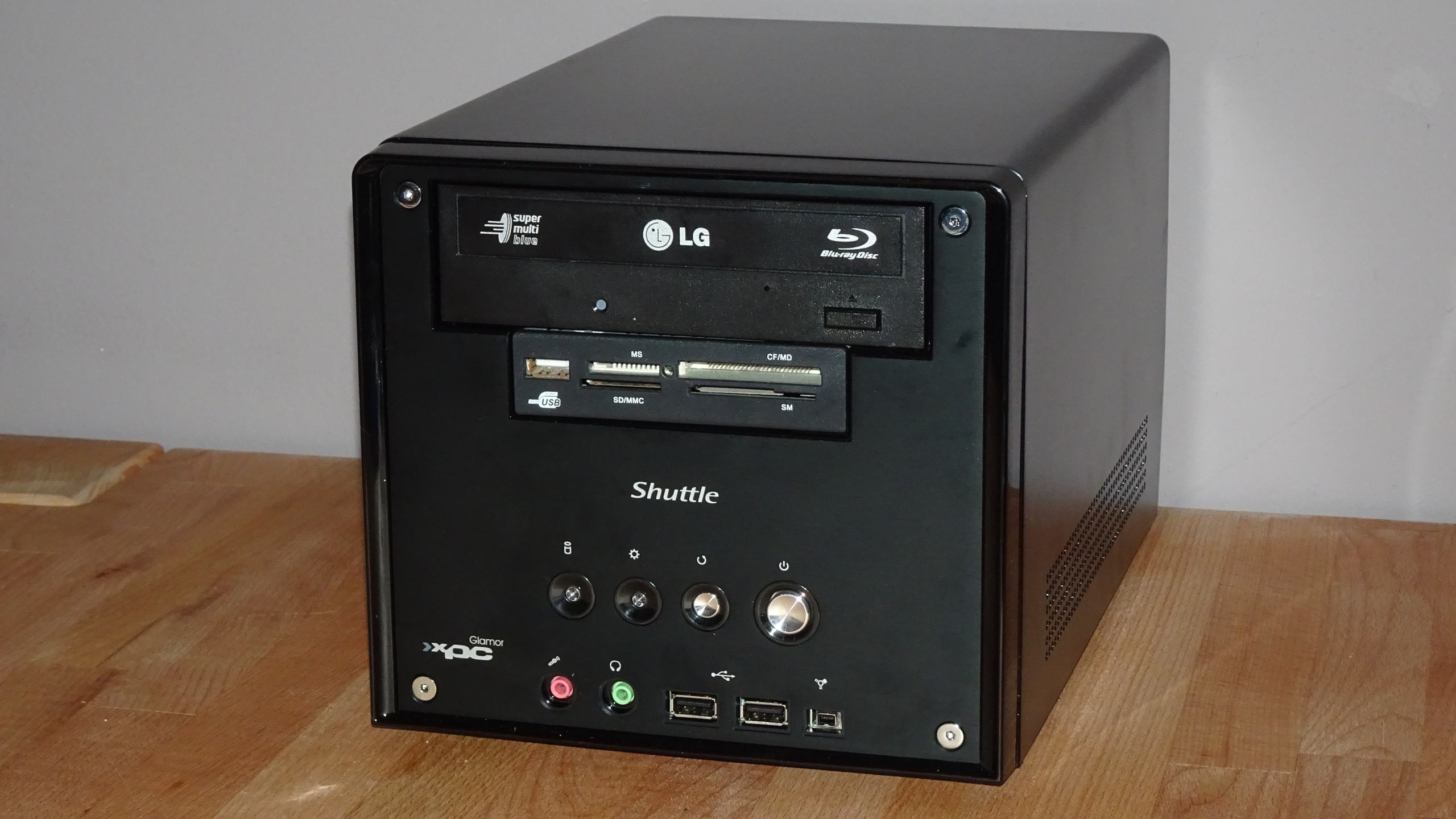

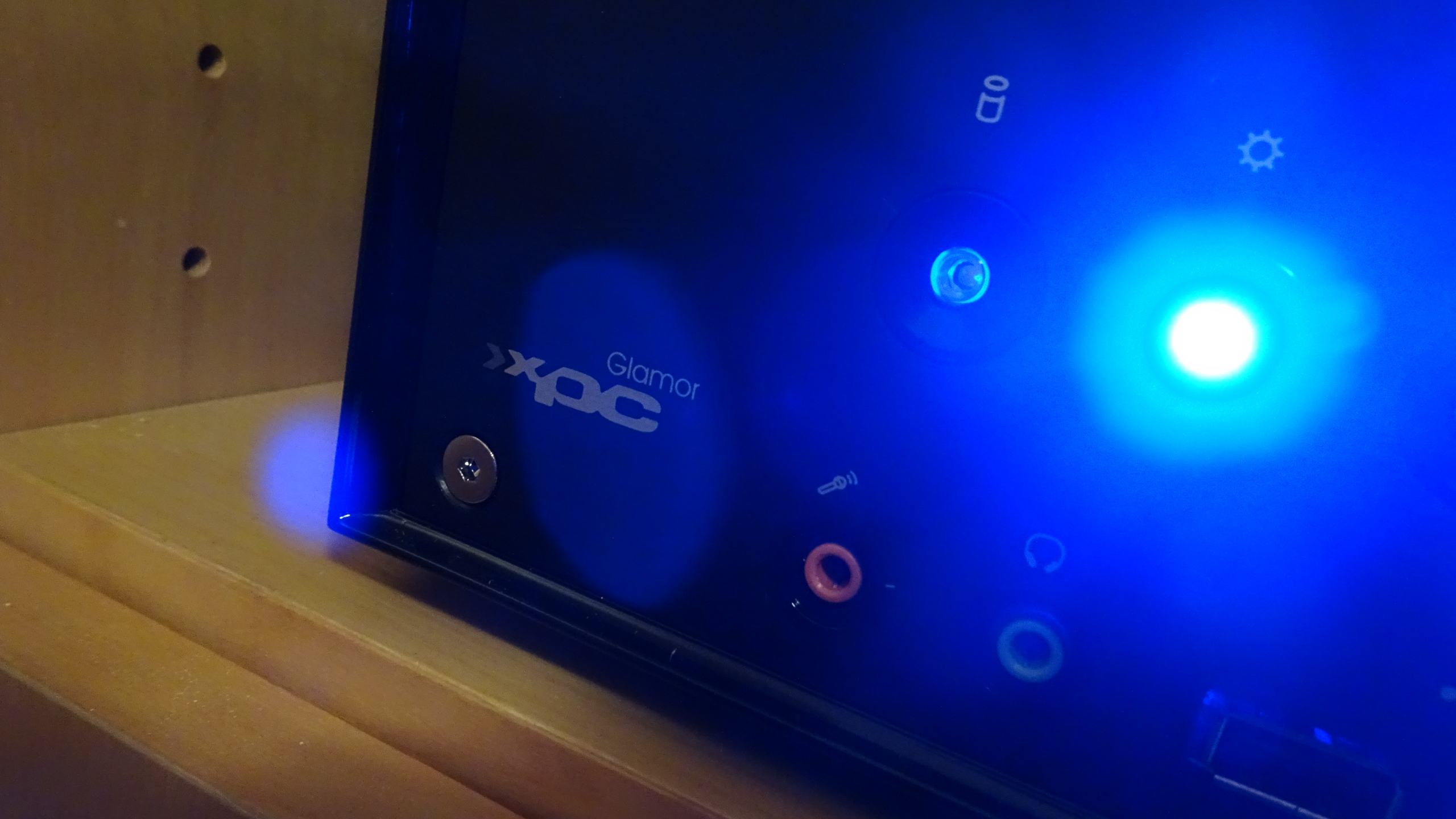

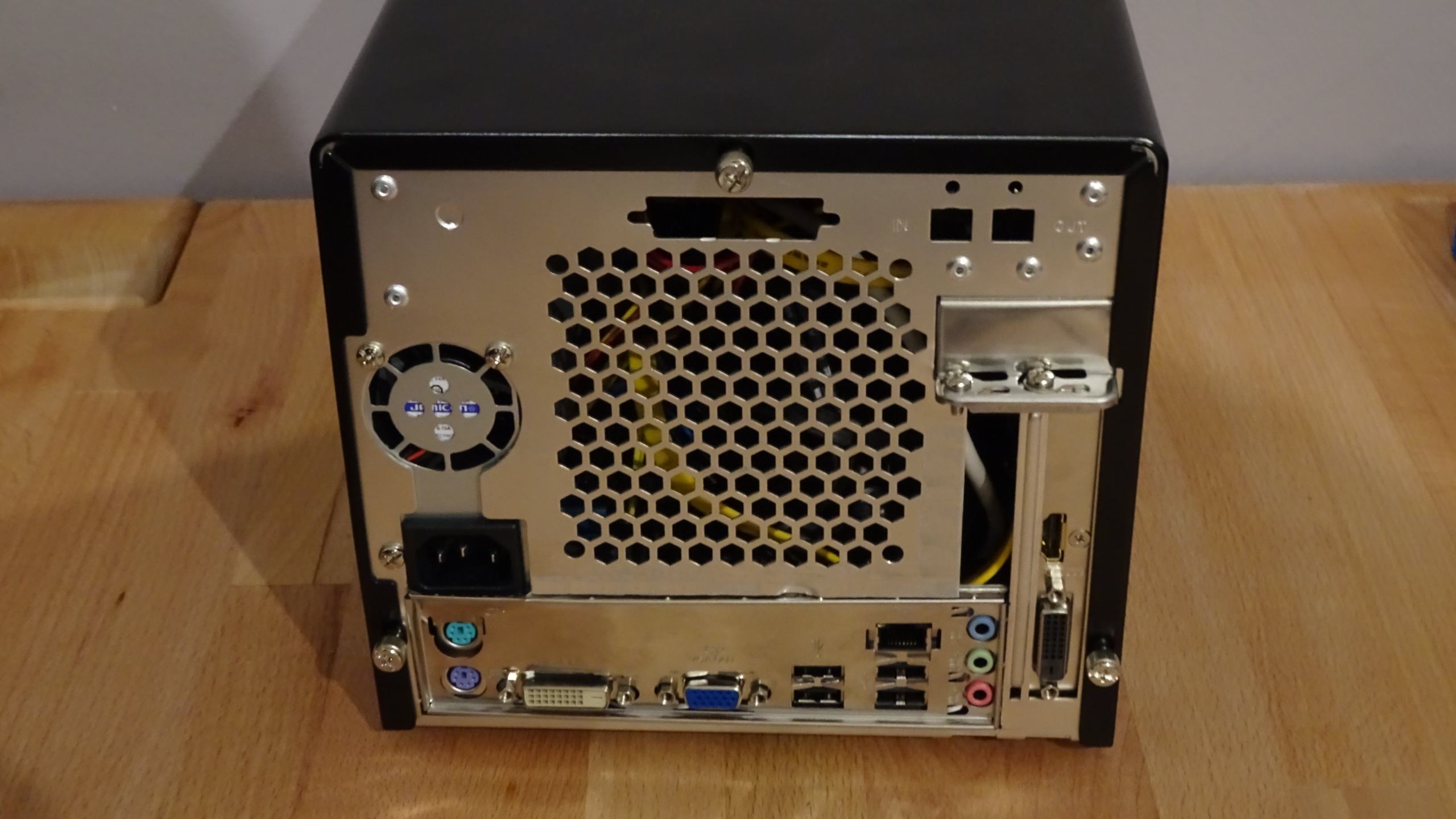

Vor einigen Jahren, es dürfte so ca. 2018 gewesen sein, habe ich ein SG31G2B aus dem Jahr 2007 erstehen können. Neu, in OVP, ohne Hardware. Dem bin ich mit obiger Säge zu Leibe gerückt und es stecken ein Asus P8H61-I LX mit einem Core i5-3350P und eine GTX 1030 drin. Das Design des case finde ich bis heute zeitlos schön, bin aber auch im Allgemeinen ein Fan von den frühen Mini-PC-Vertretern und sehe die einfach gern.

SG31G2B (1).JPG
SG31G2B (2).JPG
SG31G2B (3).JPG

btw: Respekt an den Vorbesitzer für den randvollen Aschenbecher! Bin selbst Raucher, aber drinnen rauchen ist ... :kotz:

XibariS schrieb:
Ist kein shuttle xpc, oder?
Zum Vergrößern anklicken....
Nein, ein Biostar irgendwas Barebone. Weiter oben ist ein Video dazu verlinkt.

Bin auch erstaunt, dass der CPU Kühler trotz des ganze Schmutz noch immer problemlos alles gekühlt hat.
