Die fallen ja leider nicht vom Himmel @McZonk 😞

@MaexxDesign

Hier einmal 03 mit FX4400 Taktraten (400/525), dann mit 6800 Ultra Clocks (425/550) und Temps und Auslastung während einer San Andreas Session. Ganz interessant auch die CPU Auslastung auf dem X2 4200+ (mit Core Affinity auf Core 2).

Die Karte läuft auch mit 1,4V und normale 6800GTs oder Ultras kommen dabei schon ganz schön ins Schwitzen. Von FX3400s mit dem Alu-Kühler ganz zu schweigen. Das VRM-Design dieser Karte ist auf jeden Fall deutlich effizienter als die Volterras und bleibt wesentlich kühler. Gemessen 52°C unter Last, also ziemlich genau die Temperatur des Abluft-Stroms. Natürlich ist auch der Kühler größer. Der VRM findet sich in sehr ähnlicher Form auf der 7800GTX und 7900GTX wieder - aber hier hat Nvidia es zum ersten Mal getestet.
Dabei ist sogar die Hälfte der Lötstellen im VRM plus eine komplette Phase ausgespart, die hätte sonst richtig Potenzial zum Monster gehabt. :d Vllt bestücke ich die noch nach...

Auch der Core bleibt kühler, bei 50% Lüfterspeed und recht erträglicher Lautstärke. Da der Kühler sonst gleich ist, dürfte das aber eher dem größeren PCB und höherem Kupferanteil - und evtl. auch dieser individuellen GPU - geschuldet sein.


Anhänge

  • 03.JPG
    245,8 KB · Aufrufe: 43
  • 03 425-1100.JPG
    03 425-1100.JPG
    216,3 KB · Aufrufe: 43
  • Temps und Auslastung GTA SA.JPG
    Temps und Auslastung GTA SA.JPG
    255,1 KB · Aufrufe: 45
Zuletzt bearbeitet:
Masterchief79 schrieb:
Dabei ist sogar die Hälfte der Lötstellen im VRM
Zum Vergrößern anklicken....
Das liegt aber daran, dass es eine Quadro ist. Die Geforce ist voll bestückt. Um ehrlich zu sein, wag ich auch zu bezweifeln, dass die zusätzliche Phase viel Übertaktbarkeit bringen würde. Da ist NV40/45 dann auch irgendwann takttechnisch ausgereizt.

@Sparksnl which voltage did you use?

Zuletzt bearbeitet:
McZonk schrieb:
Das liegt aber daran, dass es eine Quadro ist. Die Geforce ist voll bestückt. Um ehrlich zu sein, wag ich auch zu bezweifeln, dass die zusätzliche Phase viel Übertaktbarkeit bringen würde. Da ist NV40/45 dann auch irgendwann takttechnisch ausgereizt.

@Sparksnl which voltage did you use?
Zum Vergrößern anklicken....
Oh jo, Tatsache. Auf dem Bild lässt sich ja sogar erkennen, welche Mosfets das sind - da kann ich mal schauen gehen und nachlöten. :)
Die Frage mit der 4ten Phase ist auch, ob der Controller das überhaupt steuern kann bzw. wie man den von 3 auf 4 umkonfiguriert. Mit dem ISL6534 habe ich bei deim PCX5900 Umbau ja schon meine Erfahrungen gemacht. Aus dem Kopf des Datenblatts geht es zumindest ad hoc nicht hervor.

Wundert mich, dass die Bestückung sich von Quadro zu GeForce unterscheidet, obwohl die mit der gleichen Spannung laufen.

@Masterchief79

Hätte hier noch ein Athlon 64 x2 5000+ falls benötigt , ist aber dual-core

oh ja , sorry , ganz übersehen

Hab lang nix von mir hören lassen da ich einfach keine Zeit und im Sommer auch keine Lust auf Hardware hatte.

Habe dieses Jahr auch kaum bis nichts gekauft, eher mich von ein Paar Teilen getrennt wo ich dachte die brauche ich nicht oder hab sie eh doppelt.

Allerdings bin ich über den letzten Kauf sehr erfreut und möchte ihn euch nicht vorenthalten.

Doch hierzu etwas mehr Text da es eine Vorgeschichte gibt die ich hier schonmal zeigte.


Vor 2 Jahren sah ich zufällig beim Stöbern bei Ebay eine angebotene MSI 8800Ultra OC Liquid und kaufte diese für einen zu der Zeit guten Preis.

Jedoch kam die Karte hier an, völlig zerstört, da der Verkäufer den Wasserkühler und die Karte einfach so ins Paket legte und somit mehrere Bauteile der Karte abgeschlagen, Leiterbahnen zerstört usw. wurde.
Leider war der Verkäufer damals auch so dermaßen von sich überzeugt da er
1. den Käse DHL anhängen wollte
2. meinte ich könne beim Privatverkauf auf Ebay das Teil nicht zurück geben(trotz Paypalzahlung)
3. nun kommt der härteste Punkt, er in der Verkaufsanzeige angegeben hat es wäre eine Ultra, es entpuppte sich hier aber "nur" als GTX(gab von allen Seiten der Karte Bilder in der Anzeige, nur nicht von der Rückseite) aber das wäre ja egal.

Ich bot ihm über die Ebaystreitsache/Funktion an gegen Teilgeldrücksendung(ne GTX kostete 15€, ne Ultra 100€ Plus Verrechnung der Wakü) die Karte zu behalten(ne andere GTX Platine wäre ja schnell besorgt) doch er sah in keinster Weise seine Fehler ein weshalb er dann Ebay/Paypal zu spüren bekam und musste sowohl den Rückversand von mir als auch den kompletten Kaufpreis erstatten.

Einerseits gings gut für mich aus, doch ich ärgerte mich extrem wegen dieser sehr seltenen(mir bis dahin unbekanten) Karte die ich gern gerettet hätte.

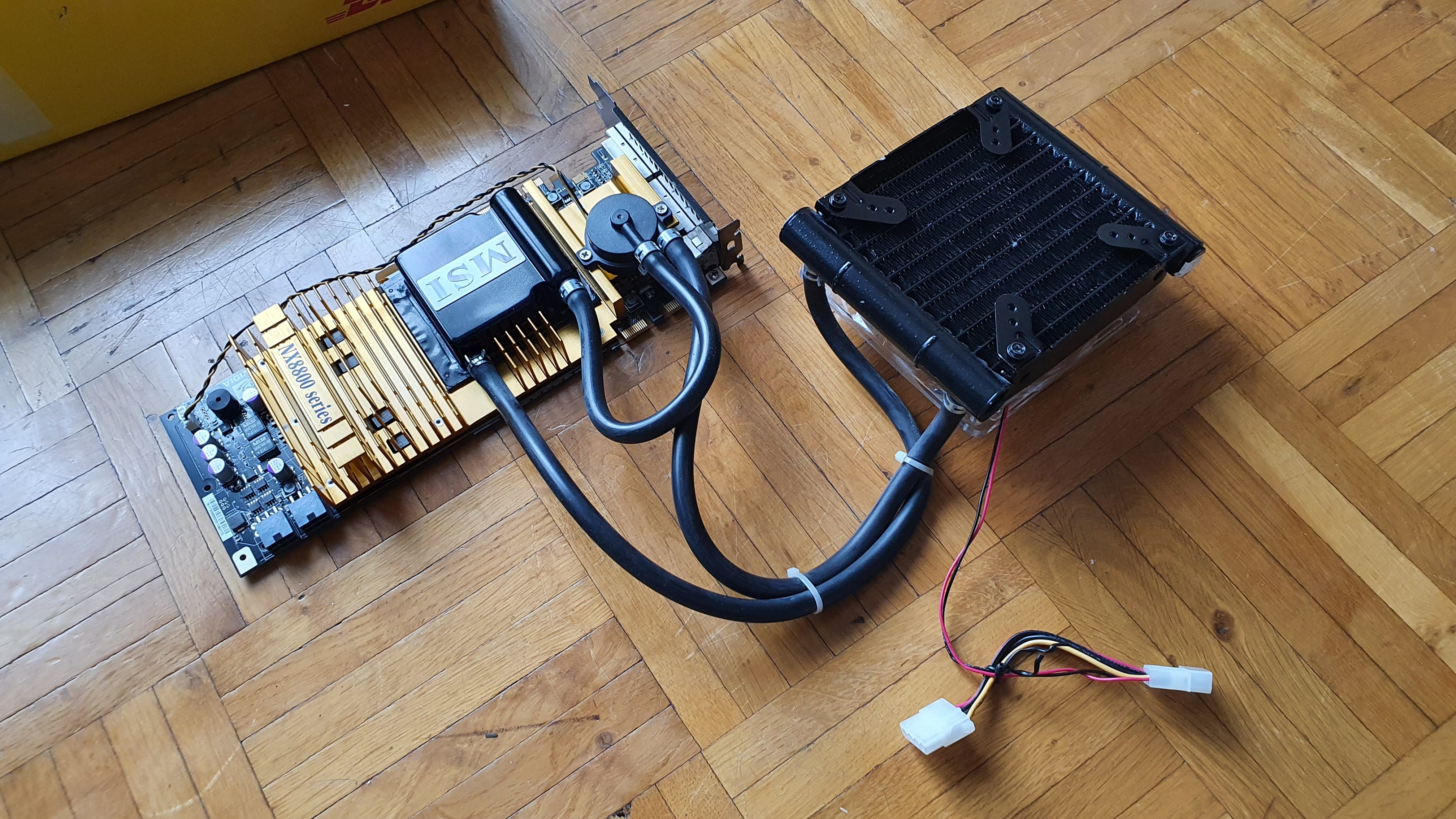

Hier noch Bilder von damals

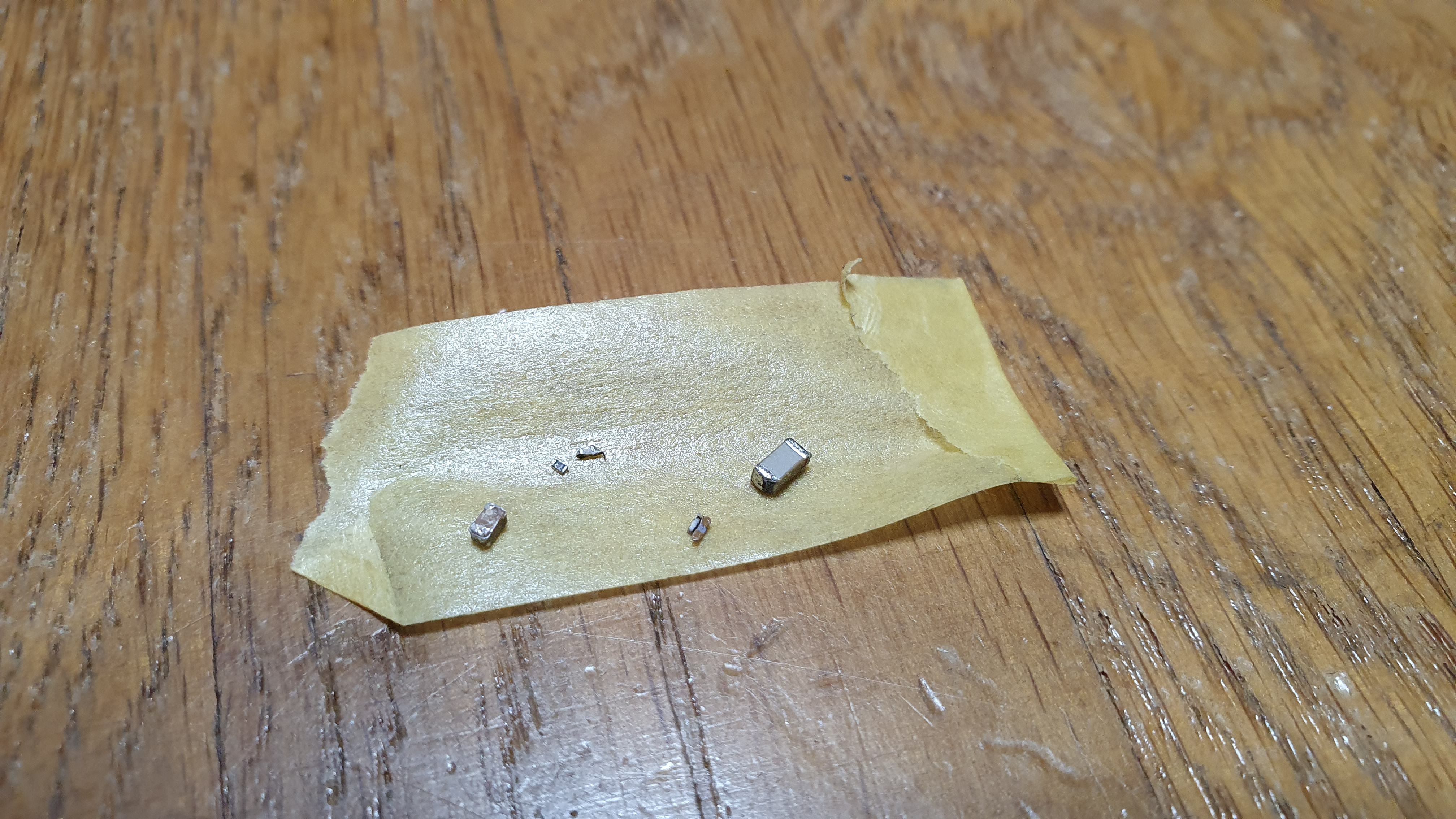

das ganze Paket sah innen vermackt aus vom Karten/Kühlerkampf und es waren nur 1/3 der Bauteile auffindbar, der Rest ging durch die von Innen nach außen gestochenen Löcher flöten




Und nun guckte ich die Tage in Kleinanzeigen und sehe(gab sonst die Jahre nichts) zufällig eine MSI 8800GTX OC Liquid und kaufte diese für wenig Geld ab und impfte den Anbieter er solle doch bitte gut einpacken

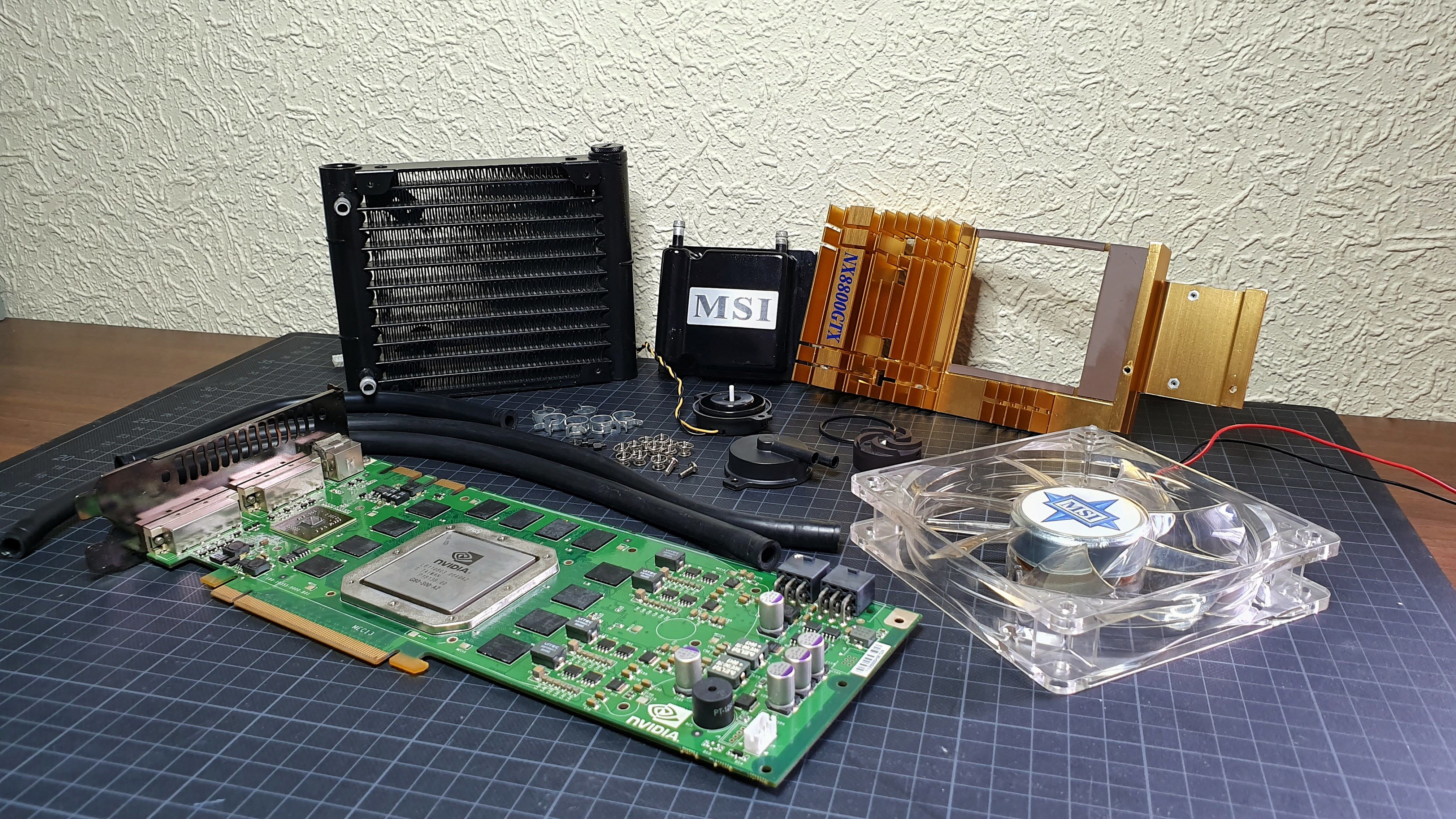

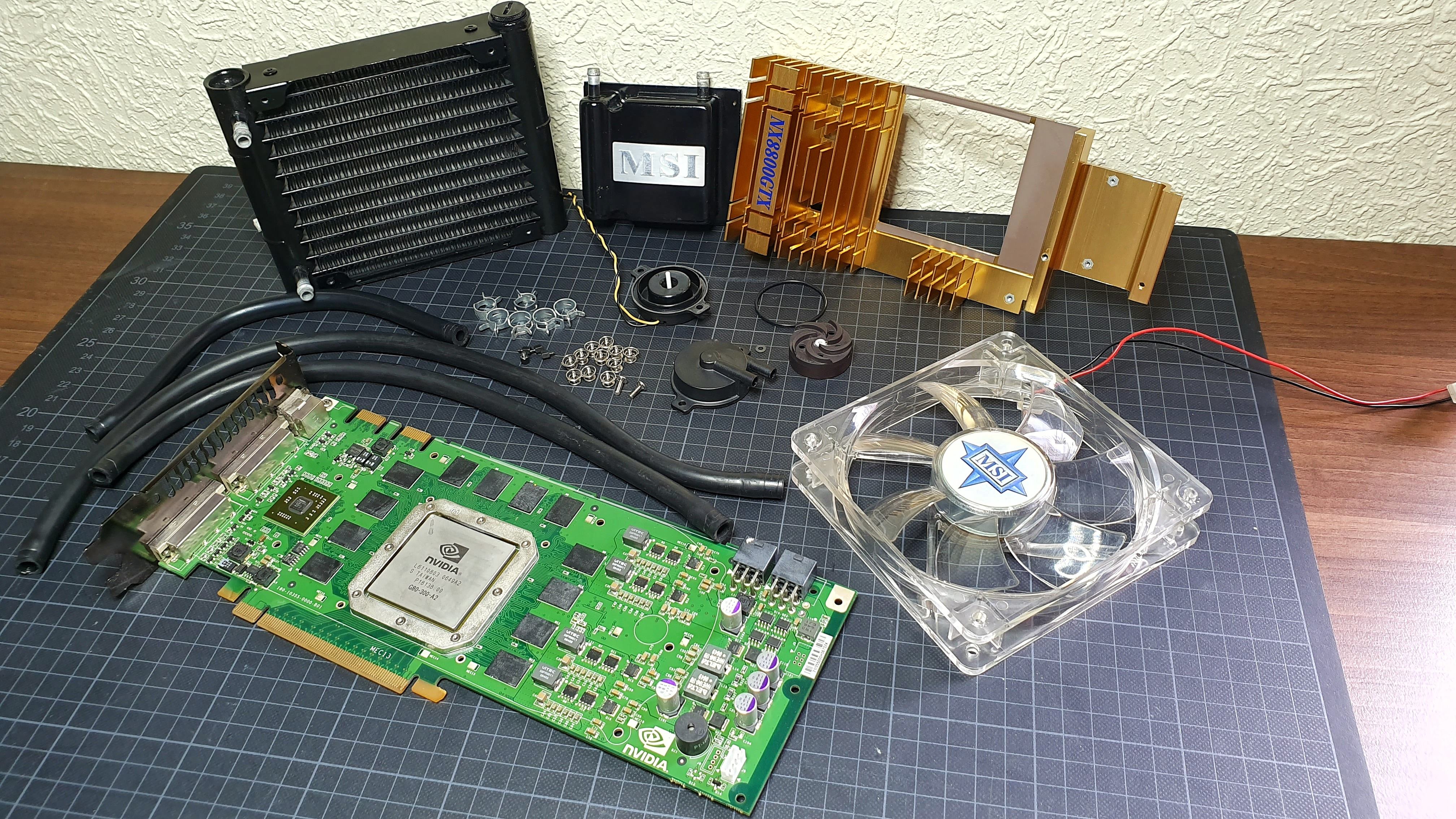

Und diesmal kam diese Karte perfekt verpackt hier an, habe sie üblicherweise direkt zerlegt, gereinigt und habe hier nun Bilder für euch.

Begeistert bin ich davon das MSI im Gegensatz zu den anderen 2-3 Herstellern mit Wasserkühlsystemen ab Werk für die 8800ter Karten wirklich eine optisch simple aber aus heutiger Sicht völlig geniale Wasserkühlung konstruiert hat.

Im Kreislauf gibt es keine verschiedenen Materialien die bei Asus Thermaltake Aquatank und Leadteks Leviathan zu völliger Kontaktkorossionszerstörung führen. Es gibt nur Aluminium und Plastik und Gummi im Kreislauf.

Die anderen nutzen Alu, Kupfer und Stahlteile.

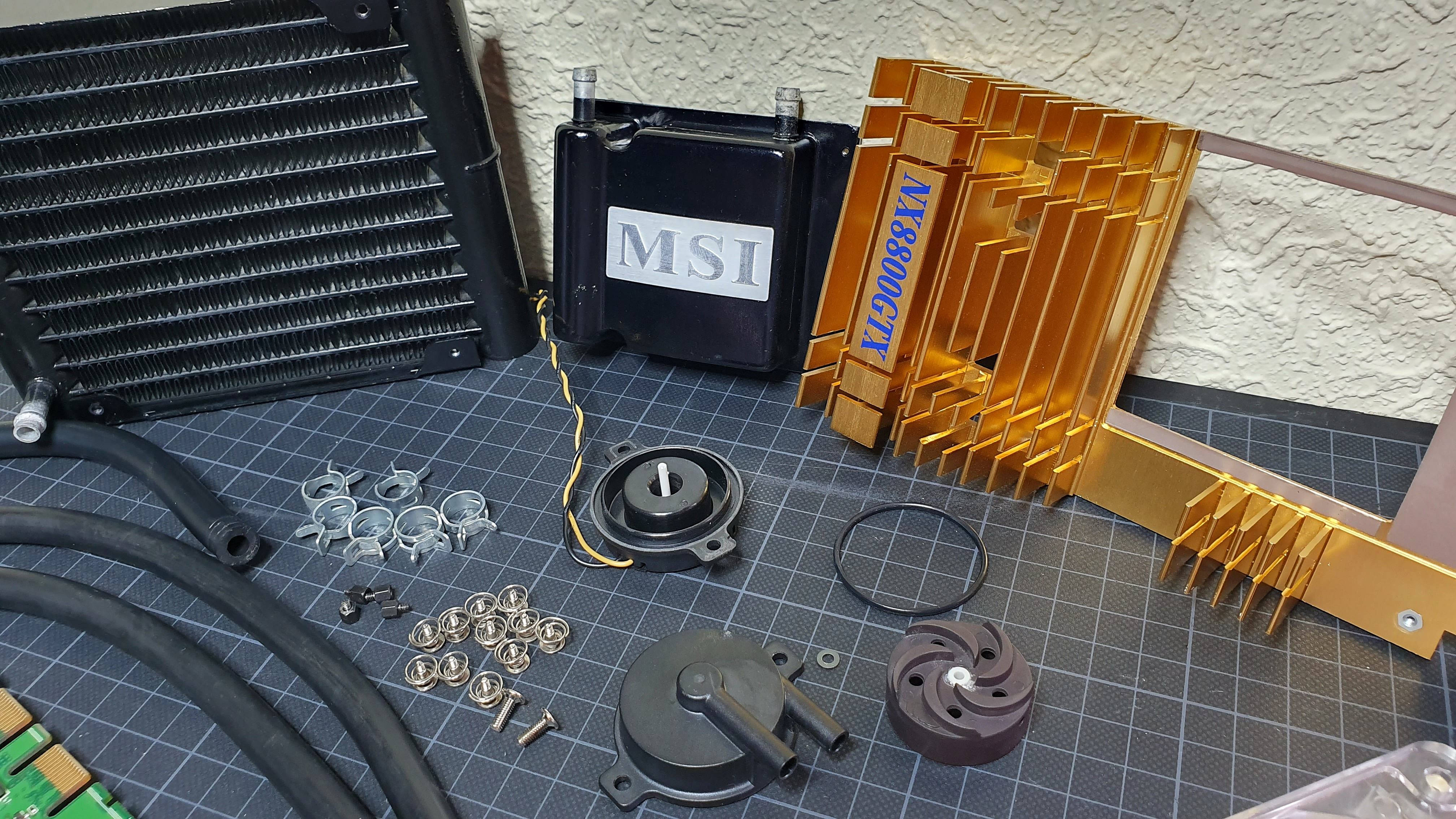

Der GPU Kühler hat ein großes Volumen(Innenleben nicht sichtbar) von gut 90ml. Die Pumpe ist komplett zerlegbar und aufgebaut wie eine Laing Pumpe, Lagerschaft und Buchse aus Ceramic und die Pumpe ist richtig groß und leise.

Der Radiator ist viel einfacher verbaubar als der riesen Leadtek Klotz, Ausgleichsbehälter ist per Schraube aufdrehbar eine Außenseite des Kühlers.

Die Waküteile sind völlig sauber, oem Flüssigkeit befand sich darin, Rückstände gab es keine.

Habe die Karte noch nicht getestet, aber das Waküsystem funktioniert einwandfrei und ist vorallem zum Thermaltakesystem(habe ich auch da) kein Spielzeug was mini Durchmesser hat, vergammelt und nur Krach erzeugt.






Zuletzt bearbeitet:
danke, interessant ist auch, fällt mir grad erst auf, auf der vor 2Jahren bekommenen und zurück geschickten steht NX 8800 Series und auf der jetzigen NX 8800 GTX

Hab mir über Aliexpress aber beim Googeln nach der coolen Pumpe noch eine identische neue bestellt, sehr nützliches Teil, ggf. lässt sich damit ja die olle Thermaltake austauschen oder sonst was basteln. Hat ordentlich Förderleistung wie ich finde und wie gesagt, sehr leise

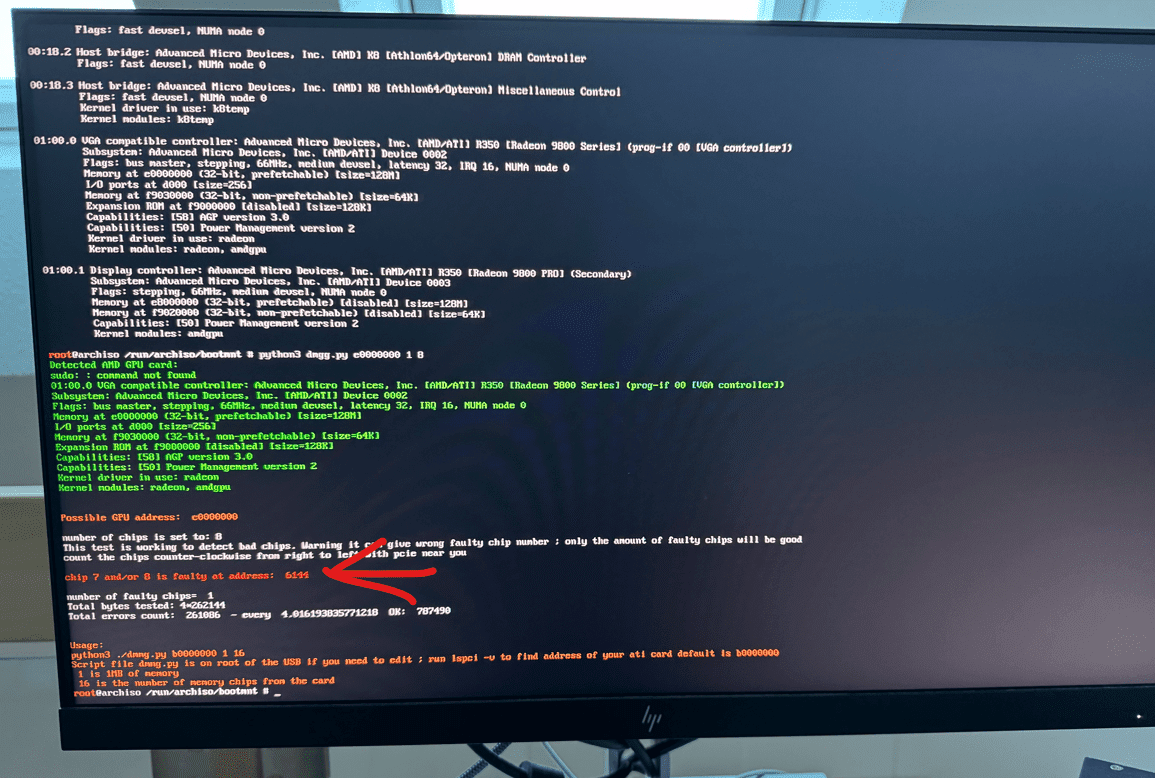

Schaut gut aus, nehm ich. :fresse: Wenn ich das dann noch mit einem Linux-Boot-Stick hinbekomm, könnte ich ja so die Testreihe mit Ablöten der VRAM wiederholen.

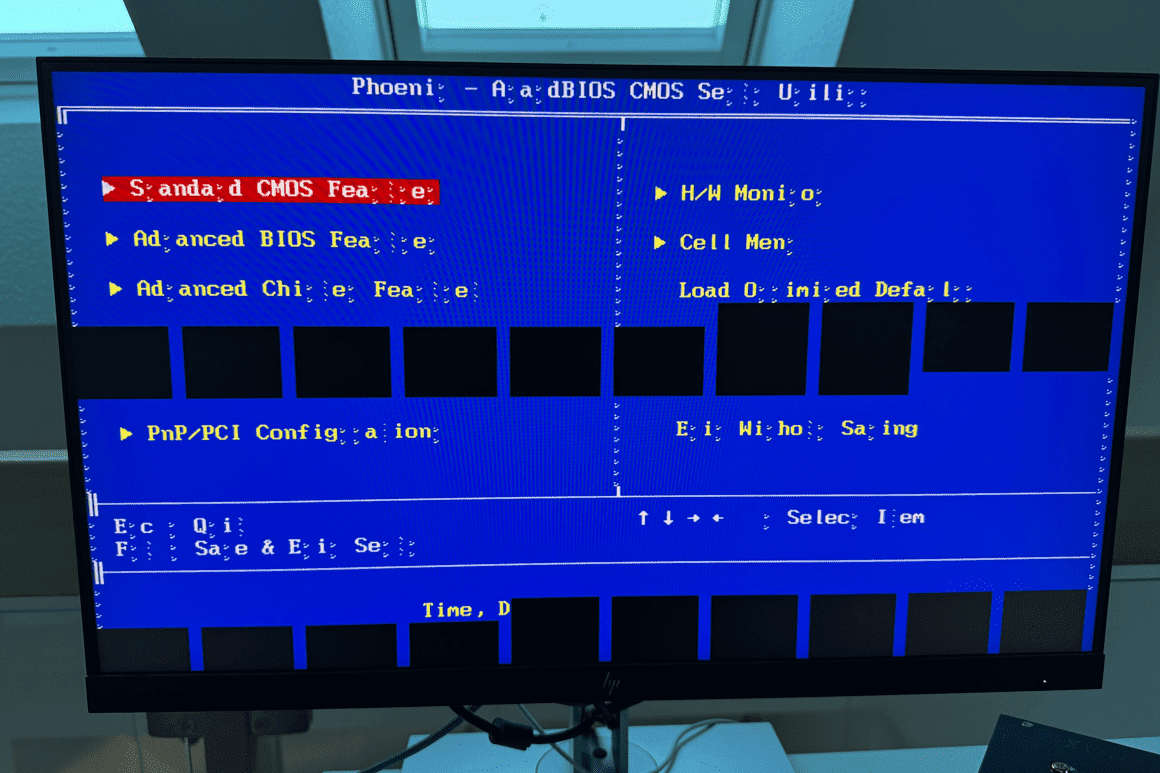

Alternativ schau mal in meinen Post, wo ich das schonmal mit dem BIOS-Bild gemacht hab. Weil dein pixeliges BIOS-Bild kommt mir da nämlich bekannt vor. Vielleicht ergibt sich ja daraus schon ein Zusammenhang.

So, mal etwas Anderes.
Abit als Grafikkartenhersteller, wie lange die das noch gemacht haben, keine Ahnung, aber sie haben sich definitiv von der Masse abgehoben.

von oben nach unten ...

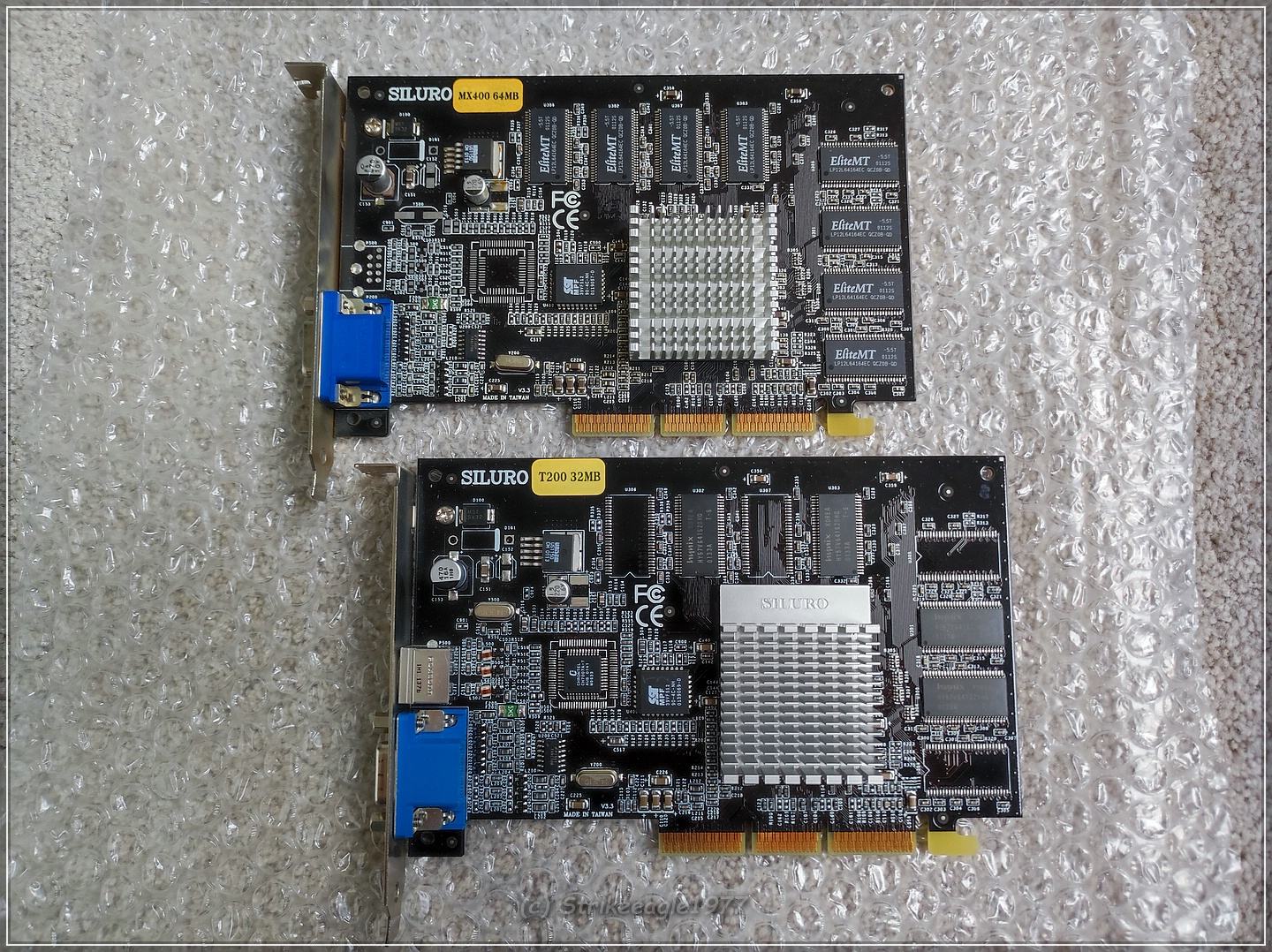

Abit Siluro Geforce 2 MX 400 64MB
Abit Siluro Geforce 2 MX 200 32MB

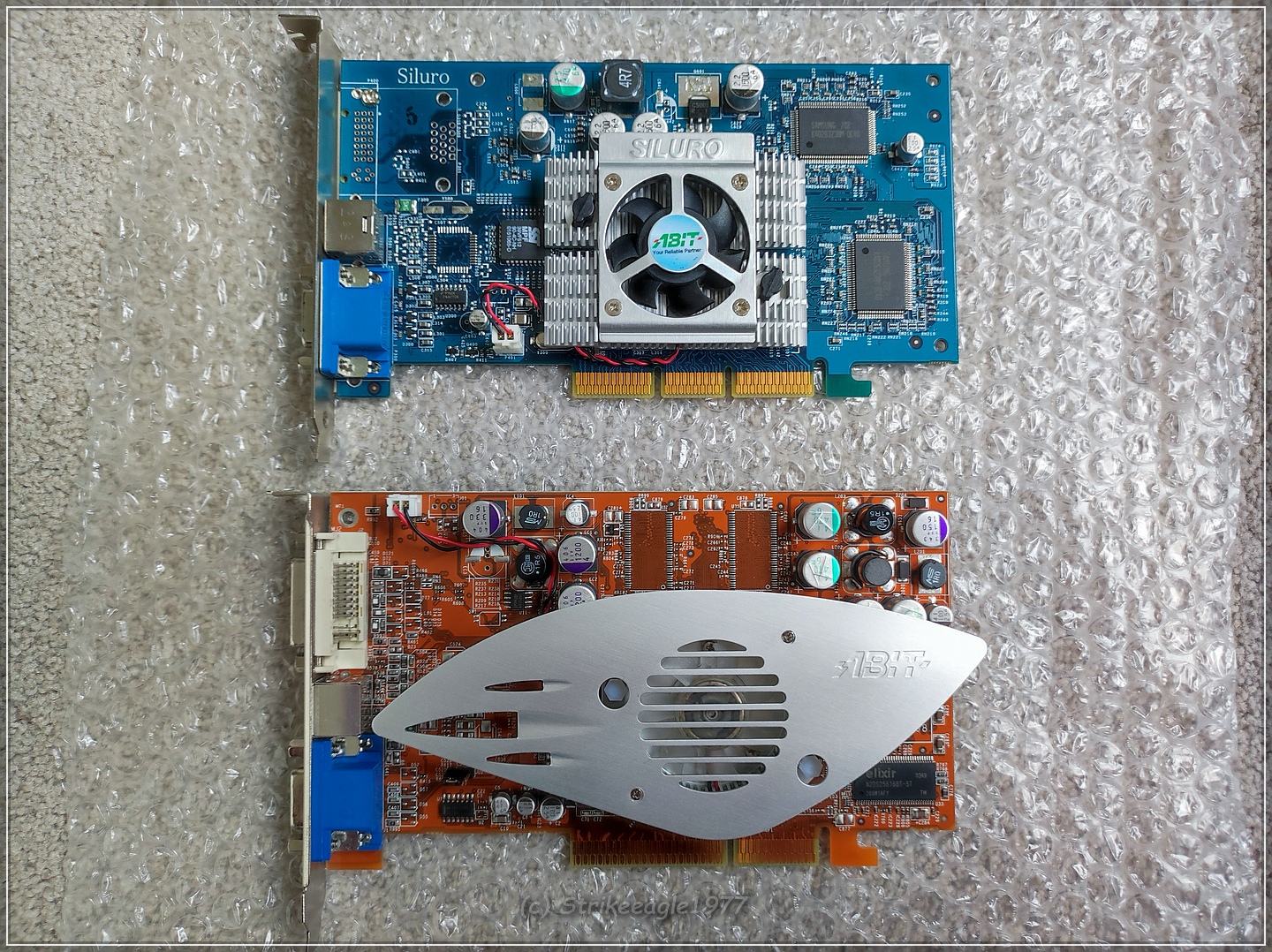

Abit Siluro Geforce 4 MX 440 64MB
Abit Siluro Radeon 9600 SE 128MB


Die GF2 MX in schwarz sieht man selten, die GF4MX in blau/petrol sind auch nicht so oft zu sehen.
Über die Radeon möchte ich eigentlich technisch ein Tuch des Schweigens hüllen. :censored:
Das ist dann wohl ziemlich die ärmste Karte der R300 Generation, ausgenommen die noch ärmeren 9550er vom späteren Abverkauf der RV350er
ROPS und SMU halbiert, Speicherinterface halbiert, Taktraten massiv reduziert.

Einzig das schöne Rot, passend zu den Abit Boards der Generation Sockel 462 und S 754 überzeugt.

🥰


Anhänge

  • kl_IMG_20241116_112540.jpg
    406,8 KB · Aufrufe: 38
  • kl_IMG_20241116_112600.jpg
    389 KB · Aufrufe: 44
Zuletzt bearbeitet:
Ein paar Neuzugänge der letzten Wochen:

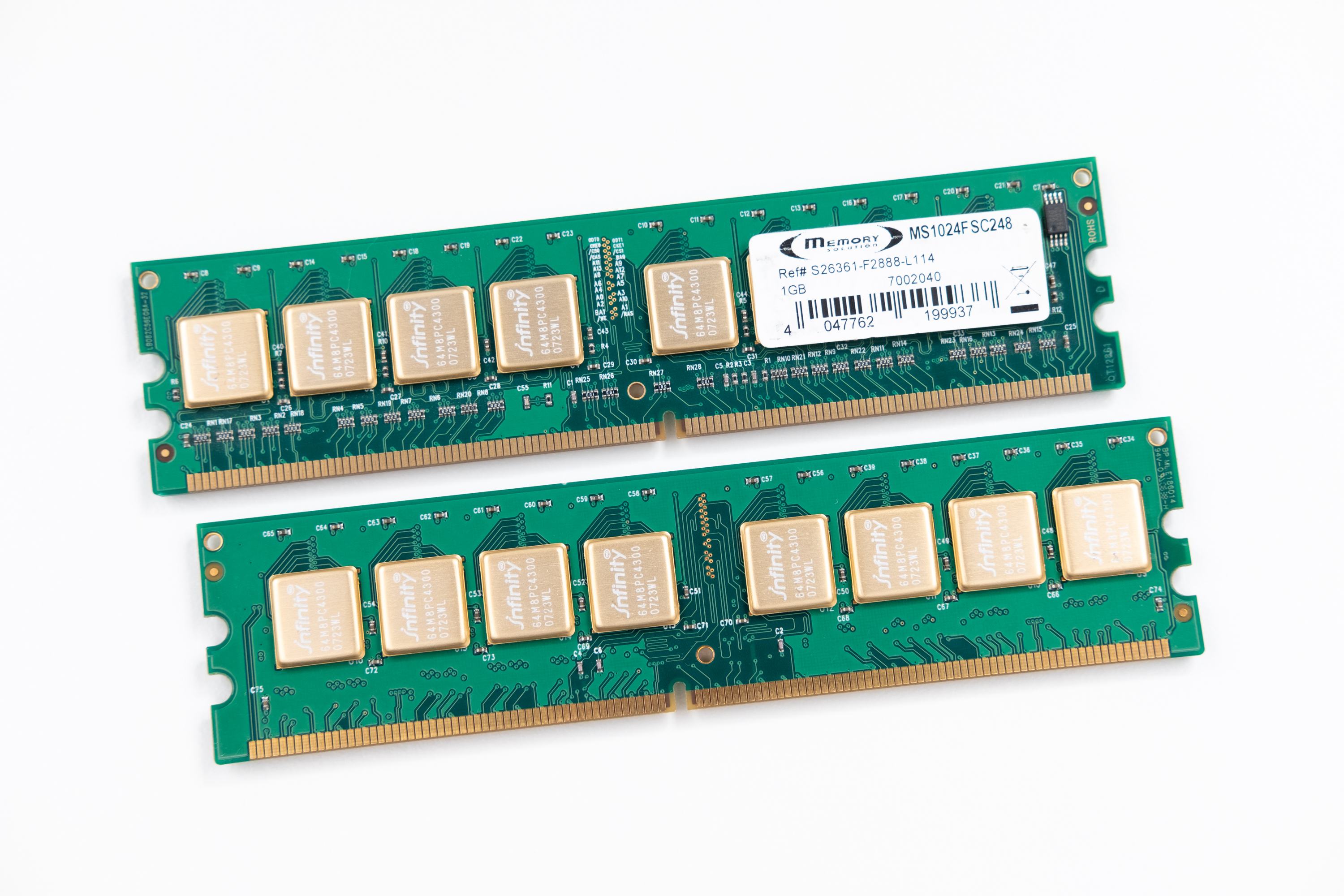

Ein Kit OCI Infinity DDR2, fand die Chips der Optik wegen früher schon witzig, jetzt hat sich mal ein Kit gefunden.
Gab damals sogar einen eigenen Sammelthread im Luxx.

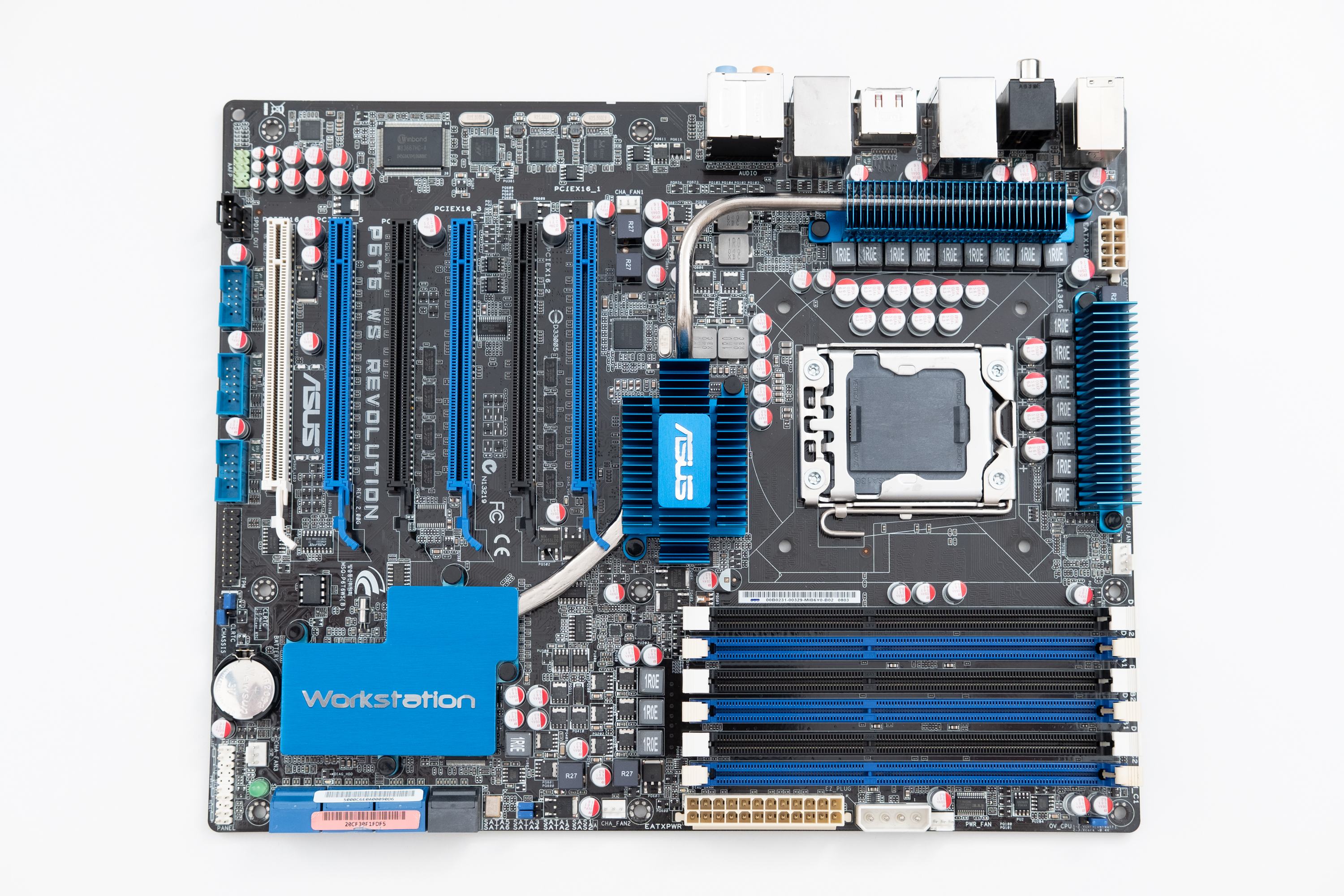

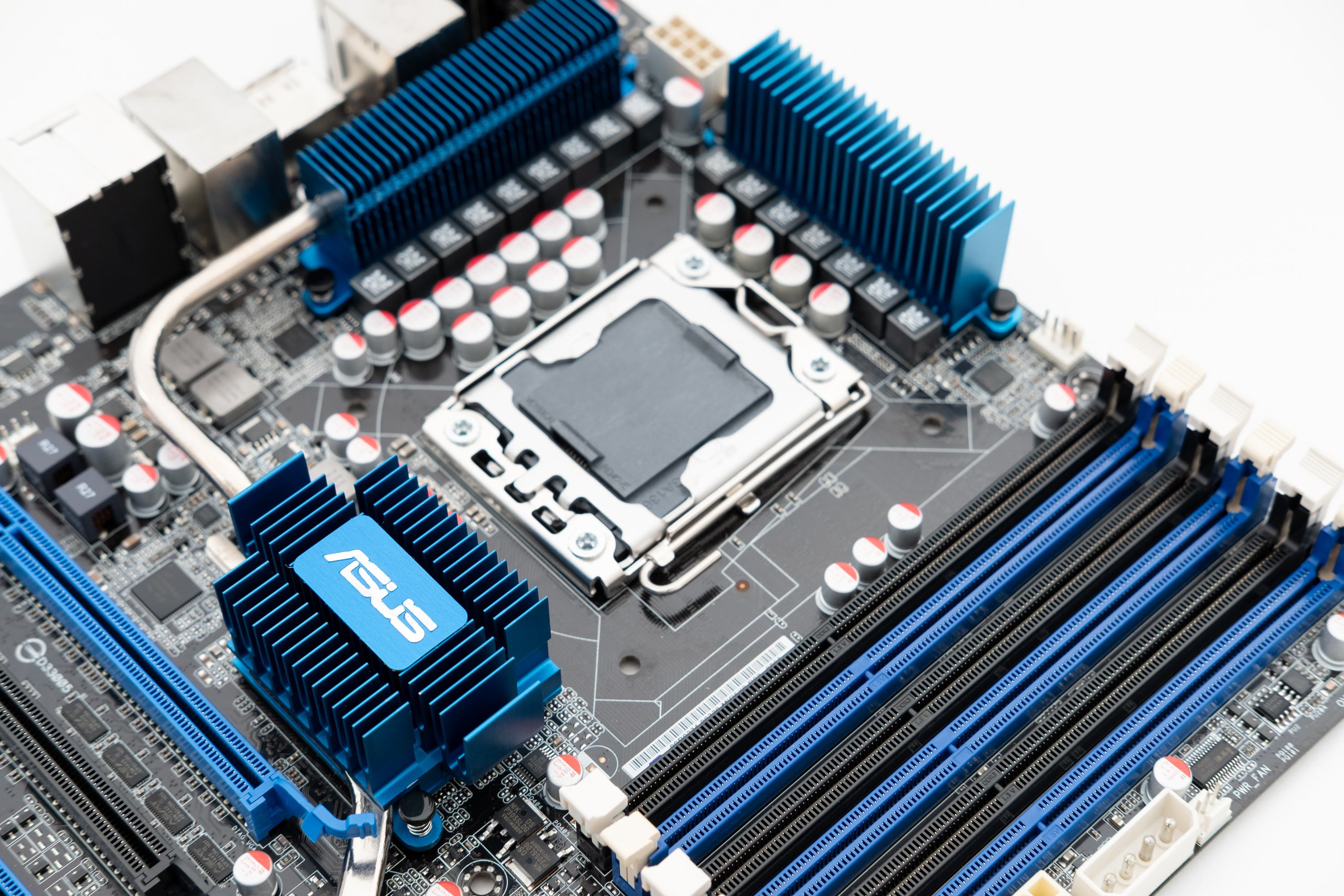

Außerdem ein Asus P6T6 WS Revolution, um die Serie P6T WS, P6T6 WS und P6T7 WS zu komplettieren, neben OCI wohl also auch OCD :fresse: .



Die grünen machen schon fast bisschen dicke Backen oder?

bschicht86 schrieb:

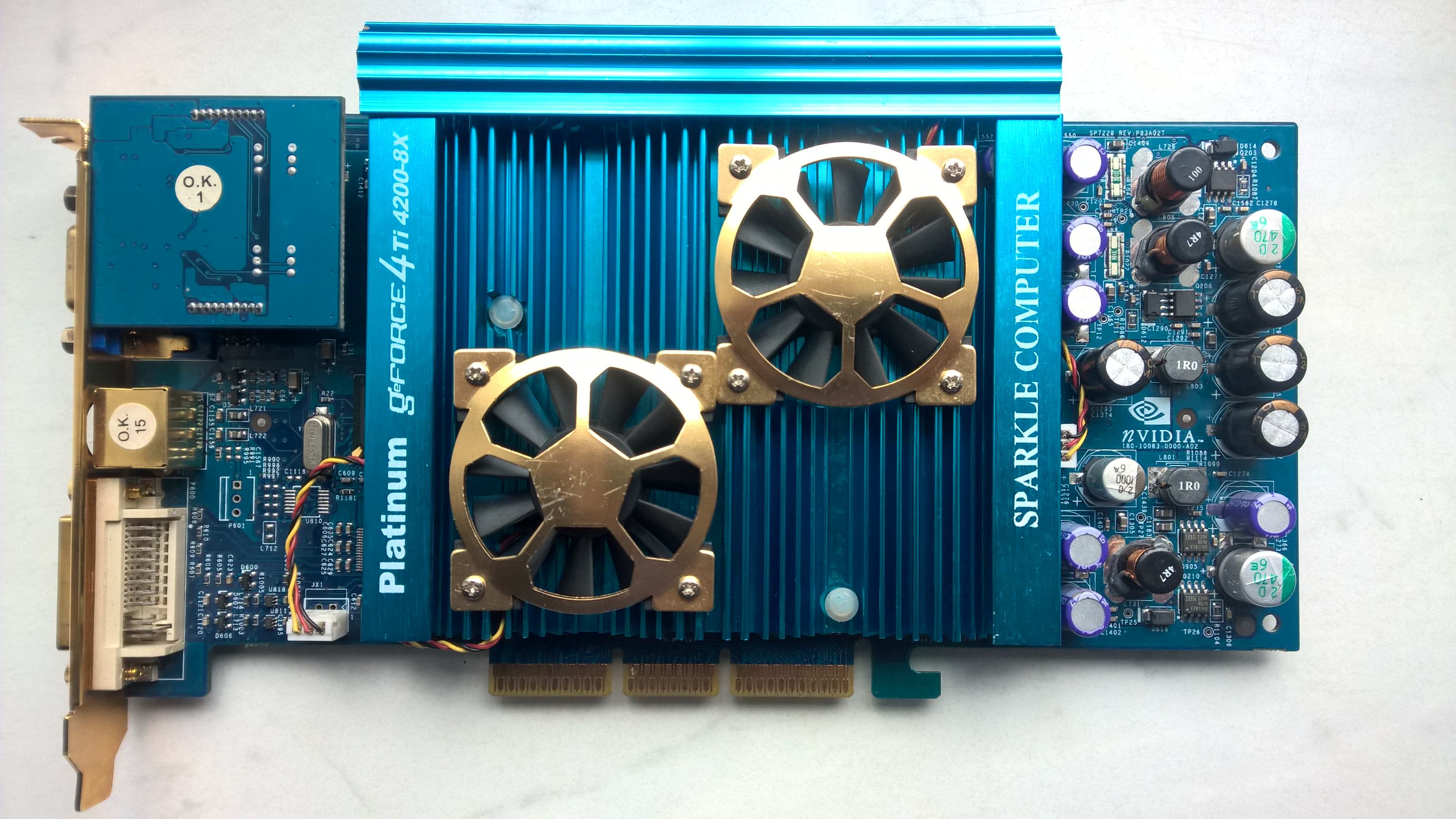

Jetzt hat auch mal eine Geforce 4 mit BGA-RAM den Weg zu mir gefunden. Sogar in Blau mit goldenen "Fußball-Lüftern".

Anhang anzeigen 1046540

Interessant fand ich, dass die Zusatzplatine nicht den VGA beherbergt, sondern einen Monitoring-Chip.
Zum Vergrößern anklicken....
In der 4200Ti Version, auch noch nicht gesehen persönlich. Ich kenn die nur als 4600. Funktioniert? Was sind denn da für Speicherchips drauf?
