[Sammelthread] Ryzen RAM OC + mögliche Limitierungen

Mit den Timings kenne ich mich noch gar nicht aus. Ich fang gerade erst seit gestern an mich mit dem Ryzen OC auseinanderzusetzen.
Schau mal hier im Startbeitrag und lies dir den Beitrag von @Reous mal in Ruhe durch. Zusätzlich ist auch eine Anleitung hier von mir verlinkt - schau es dir an.

und versuch mal diese Timings bei 3600 mit 1,40V...

tCL 16
tRCDRD 19
tRCDWR 16
tRP 16
tRAS 34
tRC 56
tRRDS 6
tRRDL 8
tFAW 24
tWTRS 4
tWTRL 10
tWR 16
tRDRDSCL 4
tWRWRSCL 4
tRFC 550
tCWL 16
tRTP 12
tRDWR 10
tWRRD 7
tWRWRSC 1
tWRWRSD 7
tWRWRDD 7
tRDRDSC 1
tRDRDSD 5
tRDRDDD 5
tCKE 1

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
@BudSpencer
Stelle mal vsoc auf 1.15V, vddg ccd auf 1.05V, vddg iod auf 0.95v und teste die fclk 1800 erneut.

Schau mal hier im Startbeitrag und lies dir den Beitrag von @Reous mal in Ruhe durch. Zusätzlich ist auch eine Anleitung hier von mir verlinkt - schau es dir an.

und versuch mal diese Timings bei 3600 mit 1,40V...

tCL 16
tRCDRD 19
tRCDWR 16
tRP 16
tRAS 34
tRC 56
tRRDS 6
tRRDL 8
tFAW 24
tWTRS 4
tWTRL 10
tWR 16
tRDRDSCL 4
tWRWRSCL 4
tRFC 550
tCWL 16
tRTP 12
tRDWR 10
tWRRD 7
tWRWRSC 1
tWRWRSD 7
tWRWRDD 7
tRDRDSC 1
tRDRDSD 5
tRDRDDD 5
tCKE 1

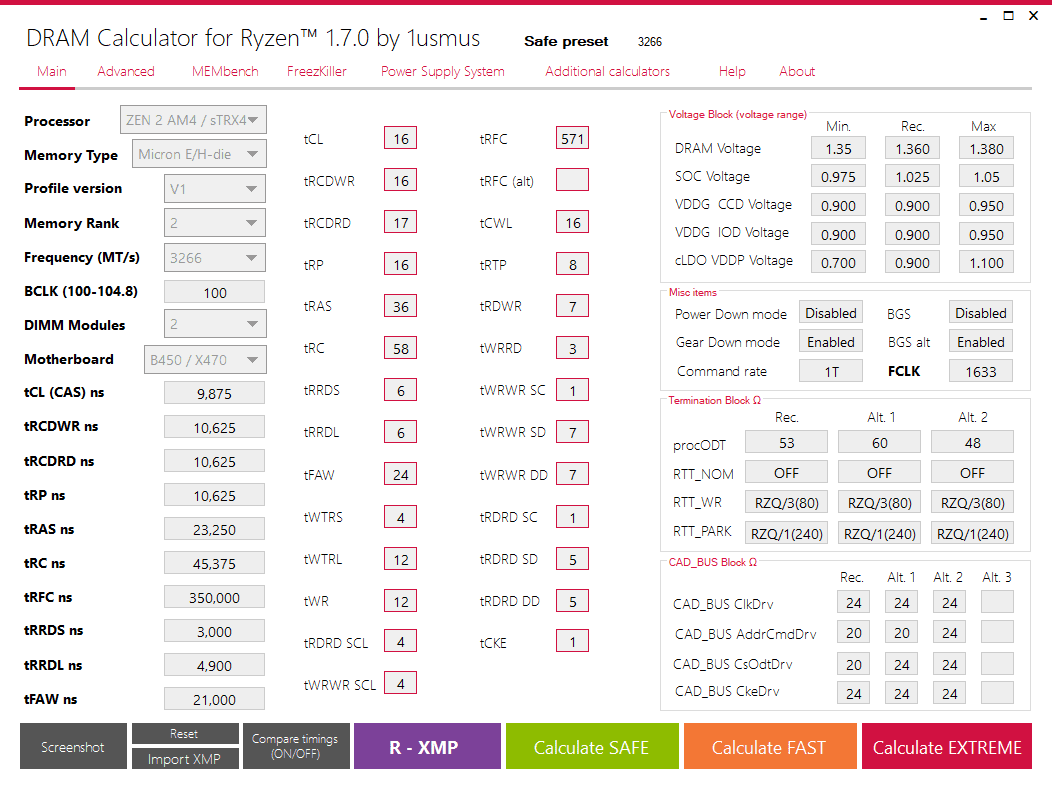

Ich habs eben mal mit deinen Werten versucht auch mit denen, die mir der DRAM Calculator ausgespuckt hat, so wie im Bild unten.

Leider blieb der Bildschirm dann immer schwarz. Ich hab auch alle Werte vom DRAM Calculator von Min bis Max durchprobiert bei den Spannungen und die 2 Alternativen bei den Widerständen.
Nur die Spannung hab ich halt bei 1,4V gelassen weil bei mir nach 1,35V gleich 1,4V kommt und dann schluss ist.



Leider kein Erfolg.

Bin dann auch mal von 3600 auf 3533 und 3466 runtergegangen beim Takt aber das hat nichts gebracht.

Bisher laufen sie mit 3266 stabil mit den Wertem vom Calculator.

@BudSpencer
Was für ein Bios hast du drauf? Spiele mal bitte das neuste Bios auf. Damit gibt es auch die Einstellungen wie oben geschrieben.

@Nightspider
Kannst du mal testen wie hoch du mit dem Takt bei folgenden Einstellungen kommst? Alle Werte auf Auto bis auf:
tCL 16
tRCDRD 19
tRCDWR 19
tRP 19
tRAS 34

ProcODT 34Ohm

Ich habe anscheinend das neueste BIOS drauf 1405. Wo finde ich die Einstellungen? Soll ich mal die RAM Bänke tauschen?

Ist im AiTweaker ca. ab Mitte zu finden. Sollten die Einstellungen nichts bringen kannst du auch mal die RAM Sticks quer tauschen.

RAM Sticks quer tauschen? Also untereinander
Beitrag automatisch zusammengeführt:

Ich bin so mega dumm. BIOS ist 1005 und ich habe es mit AGESA 1005 verwechselt. Das passiert, wenn man 6 Jahre nichts mehr am PC macht...
Beitrag automatisch zusammengeführt:

Mega peinlich

Zuletzt bearbeitet:
Jetzt läuft es undervoltet auf 1,33V bei DOCP/XMP 3600 stabil im Memtest86.
Wird das System schneller, wenn ich auf 3800 mit DOCP Timings hoch gehe?
Das würde ich noch testen, ansonsten habe ich erst mal genug.

Empfehlt Ihr den Precision Boost Overdrive zu nutzen für Gaming?
Beitrag automatisch zusammengeführt:

Ach ja, danke Euch. Danke Reous.


CPU läuft jetzt auch mit 1,28V bei Prime95 anstelle von 1,41V

Zuletzt bearbeitet:
Ist im AiTweaker ca. ab Mitte zu finden. Sollten die Einstellungen nichts bringen kannst du auch mal die RAM Sticks quer tauschen.

beim Crosshair 6 Hero (X370) gibt es auch kein Vddg ccd + Vddg iod...!? :unsure:

@erazr
Diese getrennte Einstellung gibt es auch erst ab Agesa 1004b.

@BudSpencer
Wenn deine CPU einen FCLK von 1900MHz schafft, dann kannst du auch mal 3800 probieren. Du wirst dazu aber wahrscheinlich die Timings und ggf. die Spannung auf CL16-20-20-20 1.40 oder höher setzen müssen.
Btw. Memtest86 ist eher dafür geeignet den RAM auf Hardware Fehler zu überprüfen aber nicht auf Stabilität unter OC. Da gibt es andere gute Programme wie Zb Karhu, Aida64, HCI Memtest, ...

Die 3600 CL16 sind stabil bei 1,3V und 1,08V. Weniger nicht getestet.

Mit diesen Voltages habe ich es jetzt stabil auf 3600 CL 16 (xmp und auto) synchron.

Passt das?


Anhänge

  • 20200214_145200.jpg
    301,4 KB · Aufrufe: 76
Zuletzt bearbeitet:
Ja sieht normal aus. Willst du jetzt mit dem Takt noch höher oder bleibst du bei 3600 und optimierst noch die Subtimings?

Ich glaub ich lass es einfach so. Es sei denn, du schlägst Timings vor, dann übernehme ich die 1 zu 1 und teste nochmal.

@BudSpencer

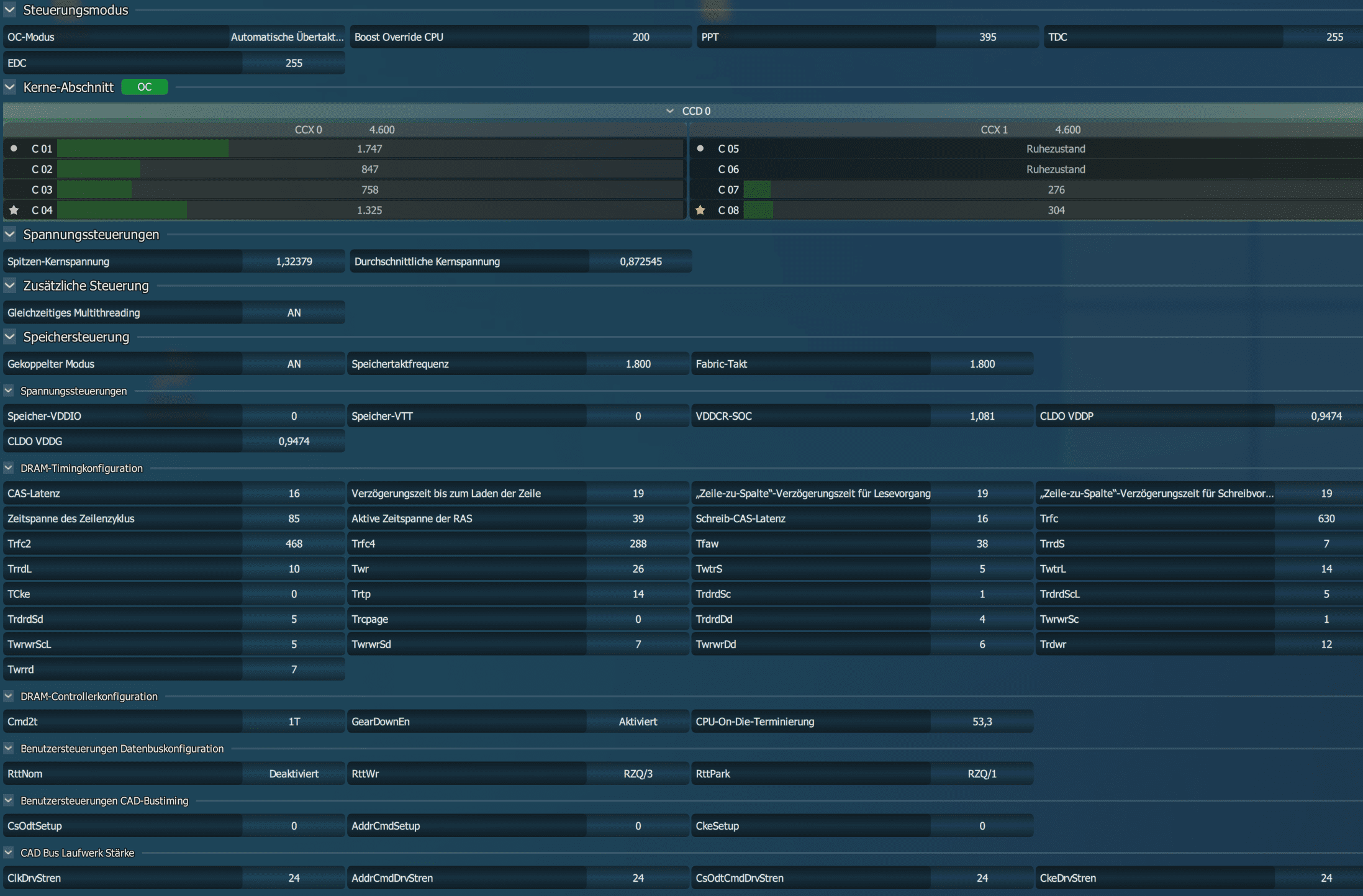

Poste am besten noch einmal einen Screen mit Ryzen Master, dann kann ich dir entsprechende Vorschläge geben.

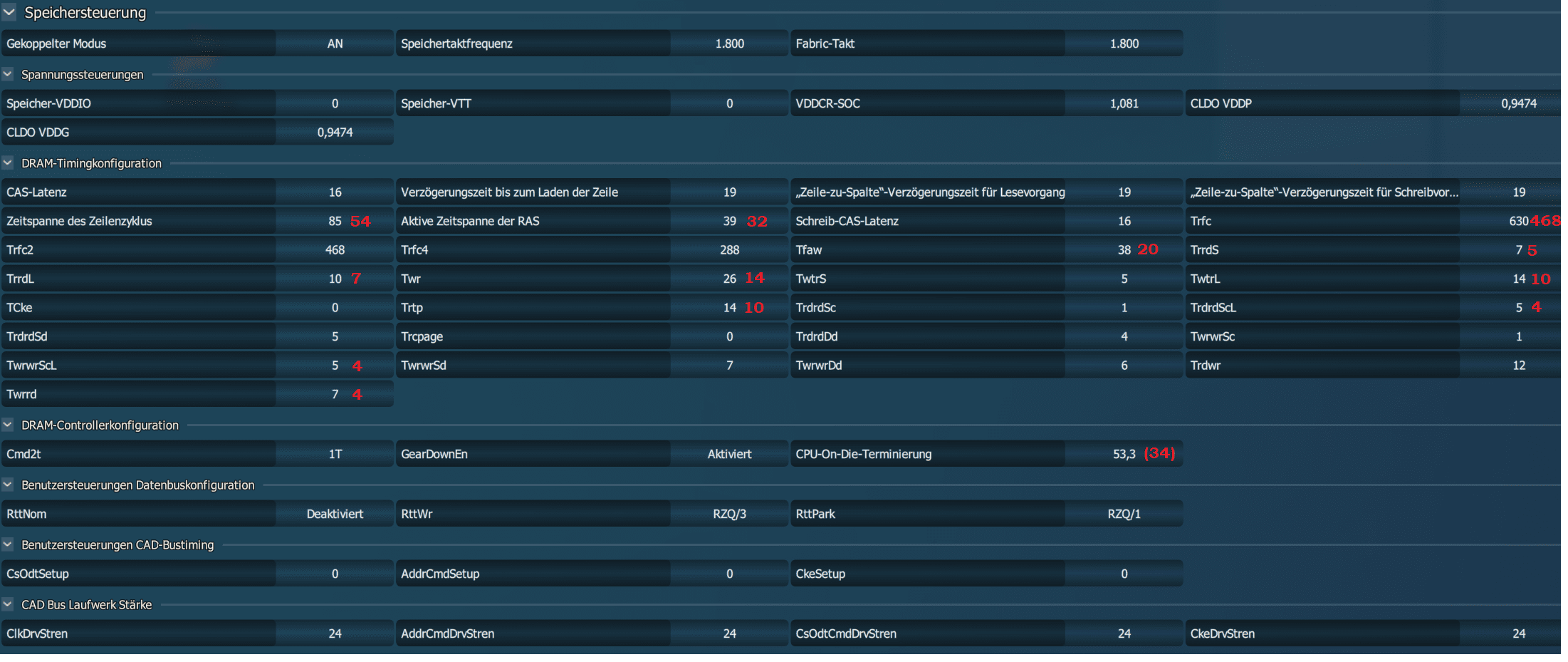

Probiere bitte mal folgende Werte. ProcODT erst ändern wenn er mit den geänderten Timings gebootet hat.


OK. Mach ich nachher, bin im Sport. was hältst du von den Vorgaben vom Ryzen DRAM Calculator?

Die Werte vom Calc schaue ich mir als nicht an :d Diese sind eh auch nur Vorschläge und in manchen Fällen auch veraltet.

Kannst du erst einmal so lassen. Falls es Probleme gibt, dann gehe mit der RAM Spannung wieder auf 1.35V hoch.

@Reous

mein 1. Posting und möchte mich gleich bei Dir für diese RAM Timings die Du einem User vorgeschlagen hattest bedanken.

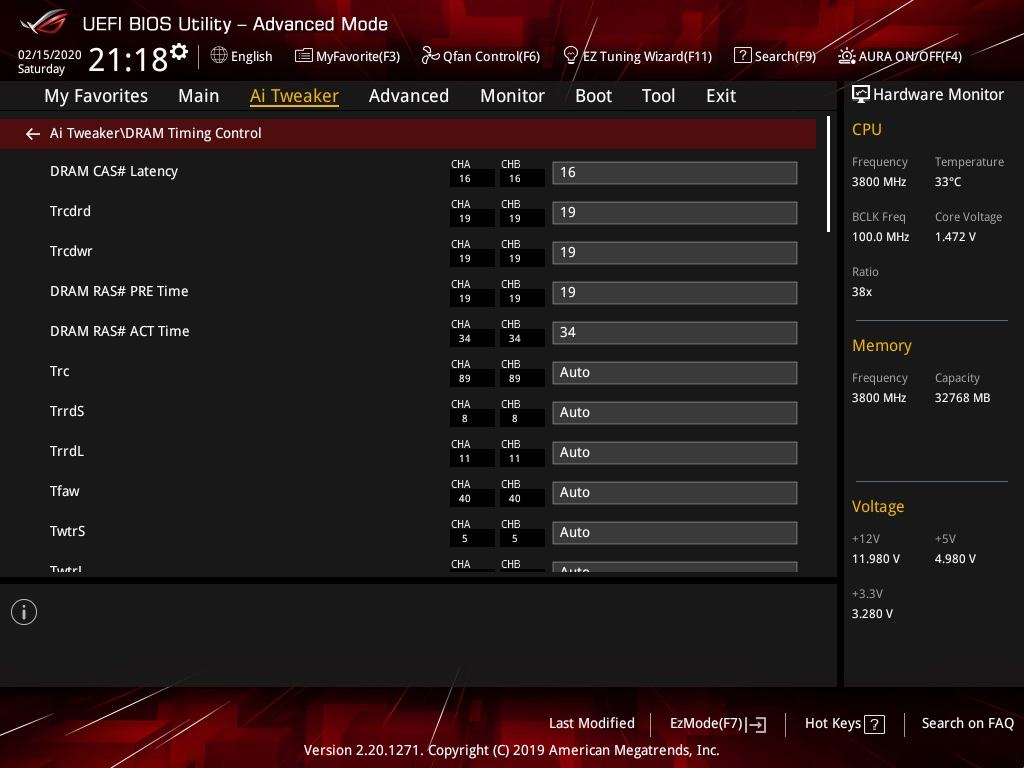

CL 16-19-19-19-34 und ProcODT auf 34 Rest auf Auto lassen.

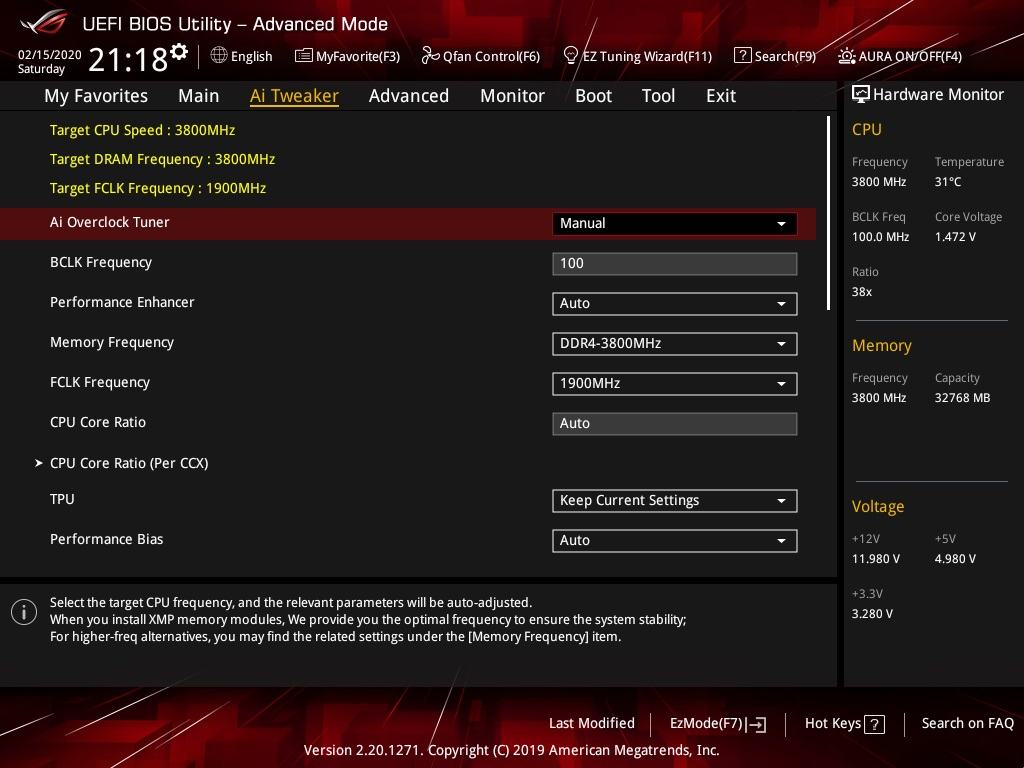

Damit konnte ich mein RAM Kit GSkill Trident Z RGB F43200C14-32GZR is auf DDR4-3800MHZ einstellen.

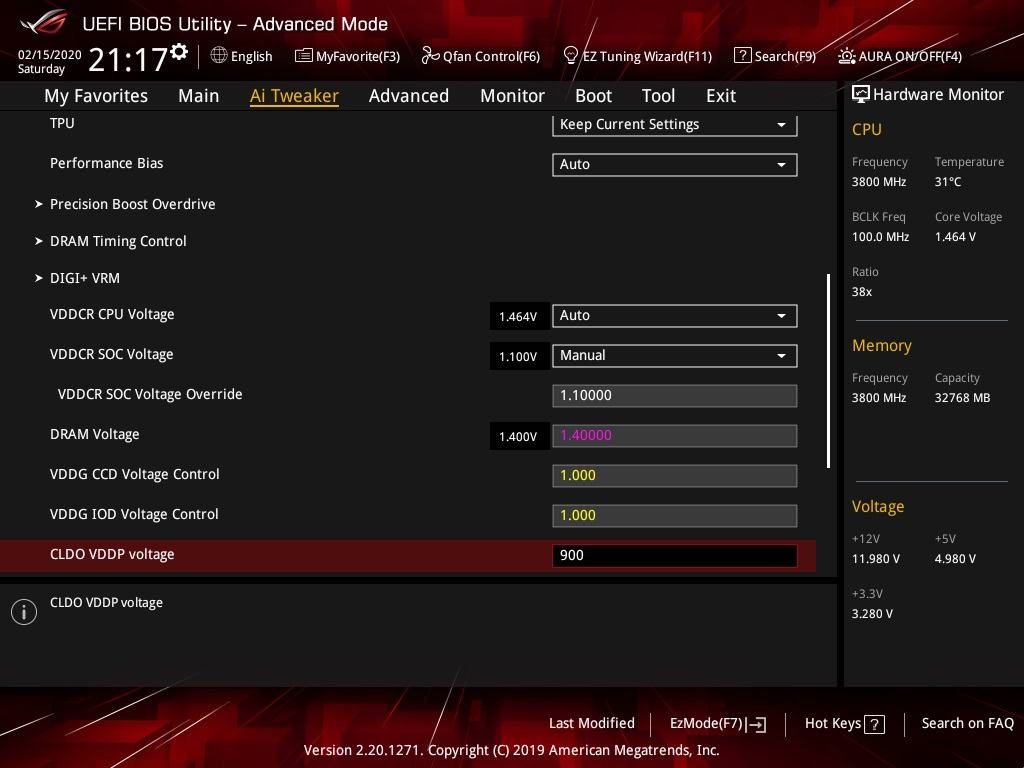

Musste nur noch die Spannung der RAMs erhöhen als auch bei SOC Voltage, VDDG CCD und VDD IOD und CLDO VDDP siehe Bilder.

Ich hatte erst vorher dieses RAM Kit Trident Z RGB Series DDR4-3600, CL 18 - 16 GB Dual-Kit verbaut, da bin ich nicht
höher als 3600 MHZ gekommen.

Man kann bestimmt noch was an den Subtimings ändern, da Auto Einstellungen, aber bin so wie es jetzt ist sehr zufrieden.


Anhänge

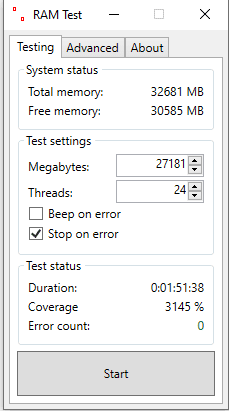

  • RAM-Karhu.PNG
    5,3 KB · Aufrufe: 162

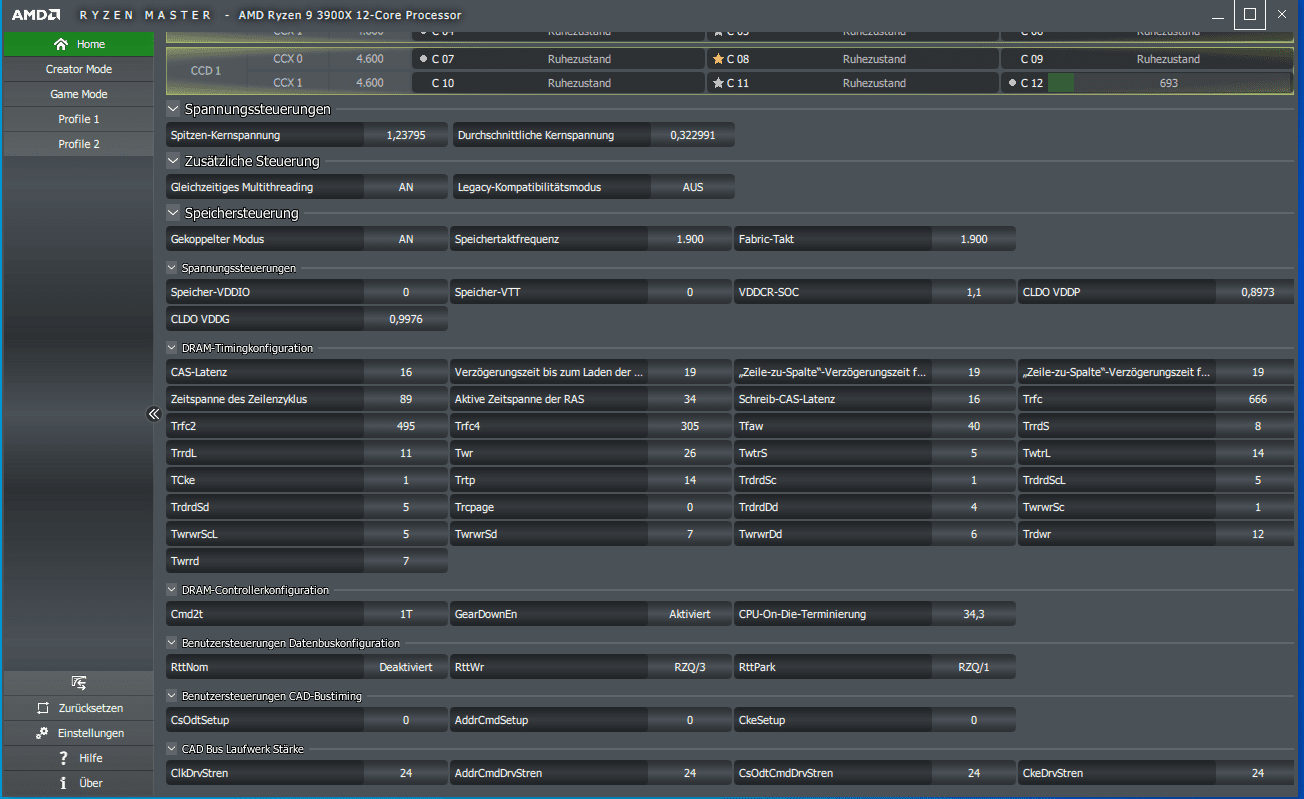

  • ryzen.PNG
    53,1 KB · Aufrufe: 179

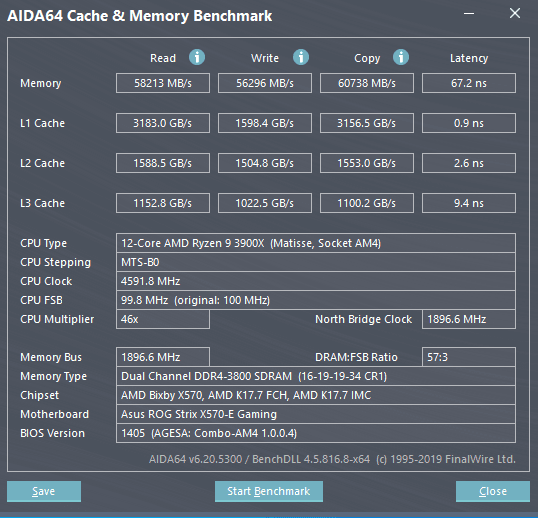

  • muster.PNG
    38,9 KB · Aufrufe: 216
  • 200215211748.jpg
    76 KB · Aufrufe: 189
  • 200215211825.jpg
    86,6 KB · Aufrufe: 182
  • 200215211850.jpg
    74,2 KB · Aufrufe: 156
  • 200215211915.jpg
    72 KB · Aufrufe: 146
@BudSpencer
Hast du die RAM Spannung wieder erhöht, so wie ich dann meinte? Sicher alle Timings an der richtigen Stelle eingetragen? Ansonsten mal jedes Timings einzeln eintragen und schauen ob er bootet. Danach das nächste Timing und immer so weiter.

@Akki01
Hey und Willkommen hier im Forum :)

Da du Samsung B-Die ICs hast, sollten deutlich niedrigere Timings möglich sein. Probiere mal DDR4-3800 CL16-16-16-16 bei gleicher Spannung. Wenn das stabil ist, dann können wir auch die restlichen Timings noch angehen.

@Reous

vielen Dank für deine Antwort, werte mich im laufe des Tages mal an den neuen Settings versuchen.

Hatte vor 10 Min einen Windows komplett Absturz ohne vorherige Fehlermeldung, war nur am surfen nix Systembelastendes,
hatte aber vor dem Crash den Energiesparplan von volle Leistung auf minimal gestellt, lag vielleicht daran.

Werde Dir auf alle Fälle berichten, wie es mit den neues Settings gelaufen ist.

Hi, ich hab mir gestern den GSkill Trident Z Neo F4-3600C16D-16GTZNC Speicher zu gelegt.

Nun wollte ich das ganze etwas optimieren, dazu hab ich mir die aktuellen Tipps von @Reous an BudSpencer durchgelesen und schon einiges übernommen.

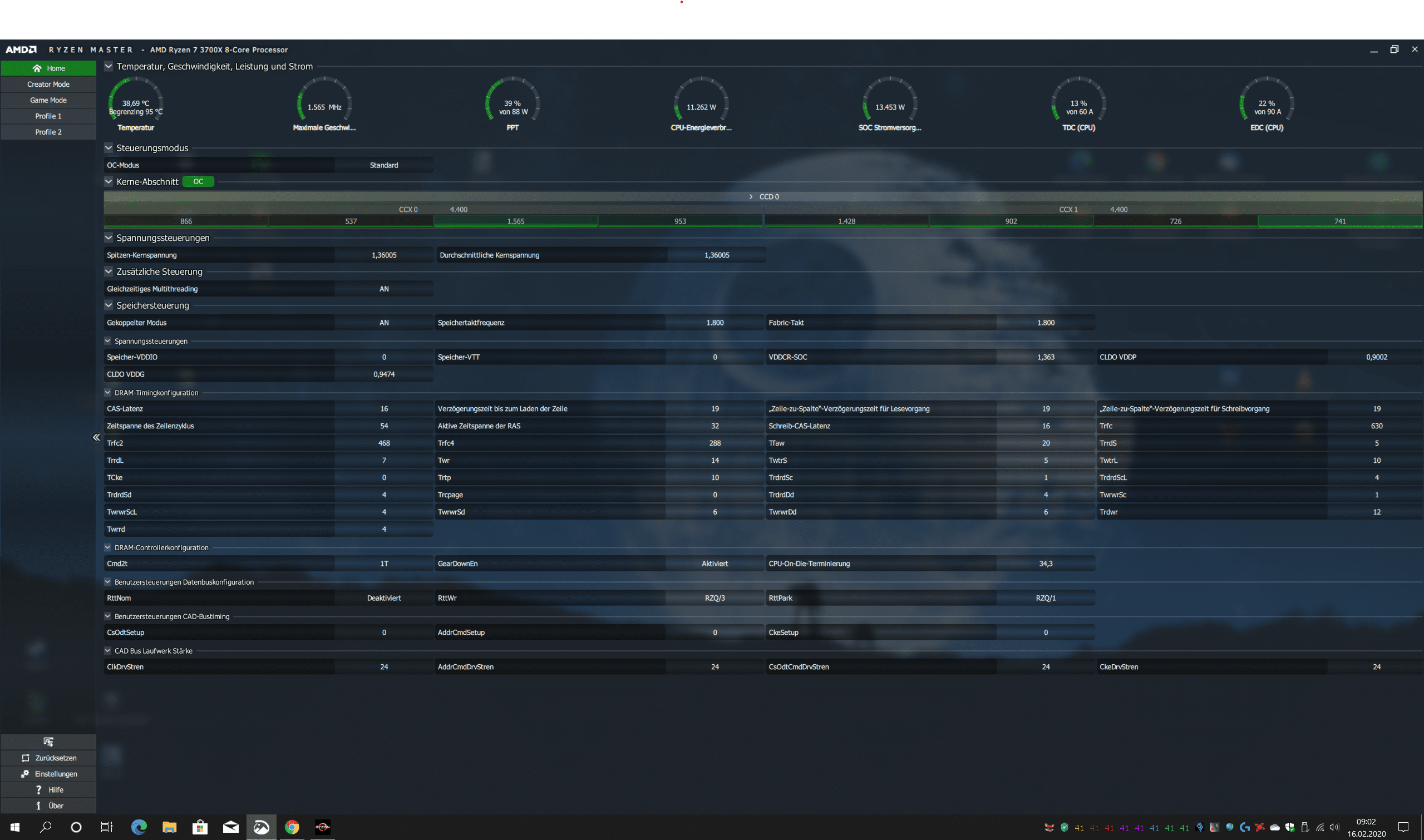

Nur wie änder ich den Trfc wert im Bios, da dieser ja im Ryzen Master mit 630 steht, im Bios selber finde ich den wert 630 aber nicht, den da steht 312.

vddg ccd auf 1.05V, vddg iod auf 0.95v hab ich schon mal eingestellt. Denke auch die SoC Spannung sollte ich noch einstellen oder ?

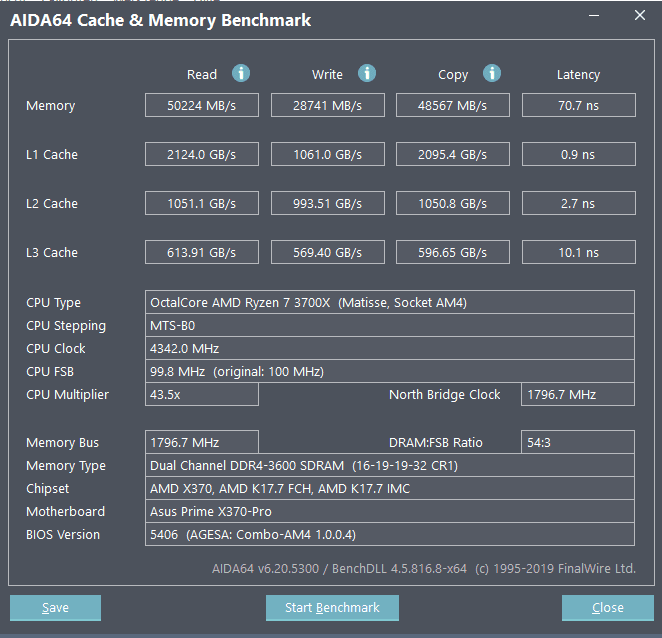

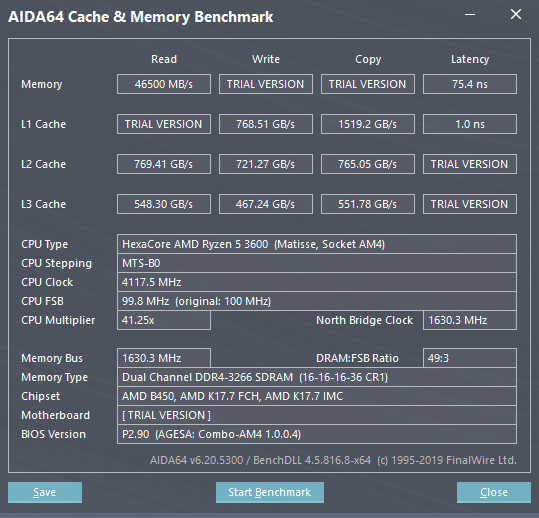

Zudem finde ich den AIDA64 Bench etwas komisch gerade der write Wert schwach.

Ich danke euch schon mal für eure Tipps :)

Anmerkung 2020-02-16 085707.pngAnmerkung 2020-02-16 085848.pngAnmerkung 2020-02-16 090257.png

Zuletzt bearbeitet:
@NexsusXP

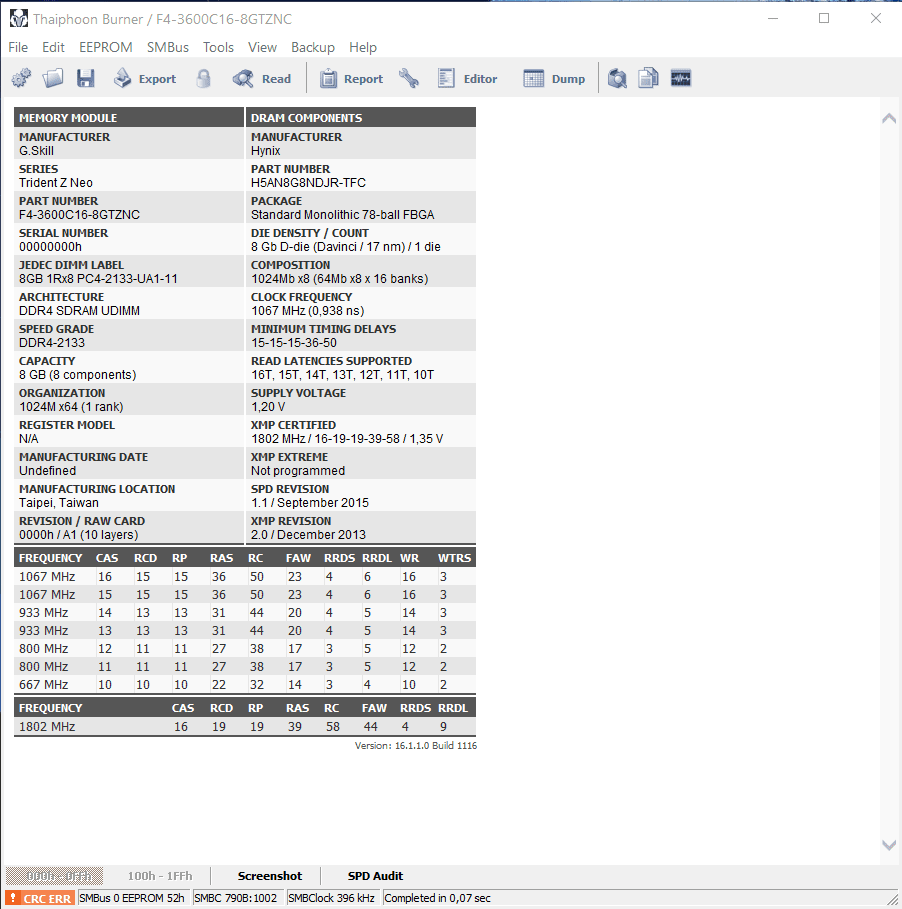

tRFC einfach im Bios eintragen. Dieses Wird richtig ausgelesen, sobald du es einmal eingetragen hast. Als du Thaiphoon Burner gestartet hast, war da dann noch ein anderes Programm wie zb Aida offen? Du hast nämlich einen CRC Fehler beim auslesen. Übrigens waren bisher alle bekannten 3600 CL16-19-19 Kits Hynix CJR und nicht DJR. Dies wird falsch ausgelesen.
Der Write Wert ist bei einer CPU mit einem Chiplet immer halbiert. Mit einer CPU mit zwei Chiplets (3900X/3950X) hast du dann die volle Leistung. Im Anwendungsbereich hast du dadurch aber keinen Nachteil.
