[Sammelthread] Silverstone TJ07 - Eine unendliche Geschichte

[Moo Rhy]

Oder ein Klatschschalter



[Sgt.Speirs]

Hier ein Bild meiner Platine zum Steuern der Radiator-/Top-Lüfter, sLight und kap. Sensoren für Slot-In-Laufwerk etc.



[martma]

Sieht toll aus, gefällt mir!



[CloudStrife81]

Ja allerdings!



[Mr LJ]

selbst geätzt und programmiert?
Sieht sehr sauber aus!

Neulich hatte mich mal die Idee eines Sammelthreads für Platinen, Schaltpläne und Programmierungen in den Raum geworfen, wollte aber selber keinen Thread erstellen, da ich aktuelle nichts dazu beitragen kann.



[Sgt.Speirs]

Selber geätzt (belichten, entwickeln und ätzen), ist aber nichts zum programmieren verbaut. Geregelt wird über die Aquastream, Licht und Laufwerk über Berührungssenoren.



[Nagonka]

Passt ein HWLabs 420 SR1 unten in ein TJ07?



[Kurry]

Ein AMS 420er passt. Vergleich die Werte



[Dragonhart]

Hättest auch im startpost lesen können das der 420 passt.
Mist ich kann nicht weitermachen. Müsste einiges messen aber alle Innereien sind beim pulvern.
Naja hab ja noch sketchup. Weiß jemand wie genau die Zeichnung des tj07 für sketchup ist?
Immer dieser Leerlauf



[Nagonka]

Hättest auch im startpost lesen können das der 420 passt.

Das war mir schon bewusst, allerdings ist der HWLabs SR1 breiter als ein normaler 420er Radi, deshalb die frage...

@Kurry: Wie hast du den AMS innen befestigt? Kann ich das hiermit machen? Aquatuning - Der Wasserkühlung Vollsortimenter - Phobya Radiator Stand - black - Triple - 3x140mm Phobya Radiator Stand - black - Triple - 3x140mm 38152



[Kurry]

Ich hab den nicht verbaut, siehe dazu: http://www.hardwareluxx.de/community/f194/copperhead-939747.html

Ich hab meinen 480er auf einem zugeschnittenen Metallsockel stehen. Der Radiator ist von unten mit Panzertape am Sockel befestigt, keine Ahnung ob ich das noch ändere, hält nämlich bombenfest und ist trotzdem noch flexible.



[Nagonka]

Mhm mag mir jemand mal ausmessen wie hoch der untere Bereich ist?



[Kurry]

Netzteil passt hochkant genau rein. Kann grad nicht messen, bin nicht am PC.



[Moo Rhy]

Mhm mag mir jemand mal ausmessen wie hoch der untere Bereich ist?

Wenn ich mich richtig erinnere 160mm



[Spoilt]

Wenn ich mich richtig erinnere 160mm

Ja kommt hin sind minimal weniger



[o$$!ram]

Heut mal wieder bissl was gemacht ... (allerdings keine gescheiden Bilder )



[DocJimmy]

Hättest auch im startpost lesen können das der 420 passt.
Mist ich kann nicht weitermachen. Müsste einiges messen aber alle Innereien sind beim pulvern.
Naja hab ja noch sketchup. Weiß jemand wie genau die Zeichnung des tj07 für sketchup ist?
Immer dieser Leerlauf

Die sind ganz gut, mir ist nur aufgefallen das z.b die löcher für die schrauben nicht 100% perfekt sind.
Ich würde mal mit einer Abweichung von 1-2mm rechnen. Damit wärst du auf der sicheren Seite.

Kommt schwer drauf an wie man die Zeichnungen erstellt. Es lässt sich zwar alles genau eingeben aber wenn der Zeichner auf den Fehlerteufel trifft kann das Programm ja nix dafür.



[Smatter]

......

Geiles Stück Frontplatine hast du dir da gezaubert..



[o$$!ram]

Dank!



[dirkrs]

Akkus schon wieder leer ??

Ich finde teilweise wird die Optik durch diese miese Fotoqualität komplett zerstört!



[Smartfan]

Hi,

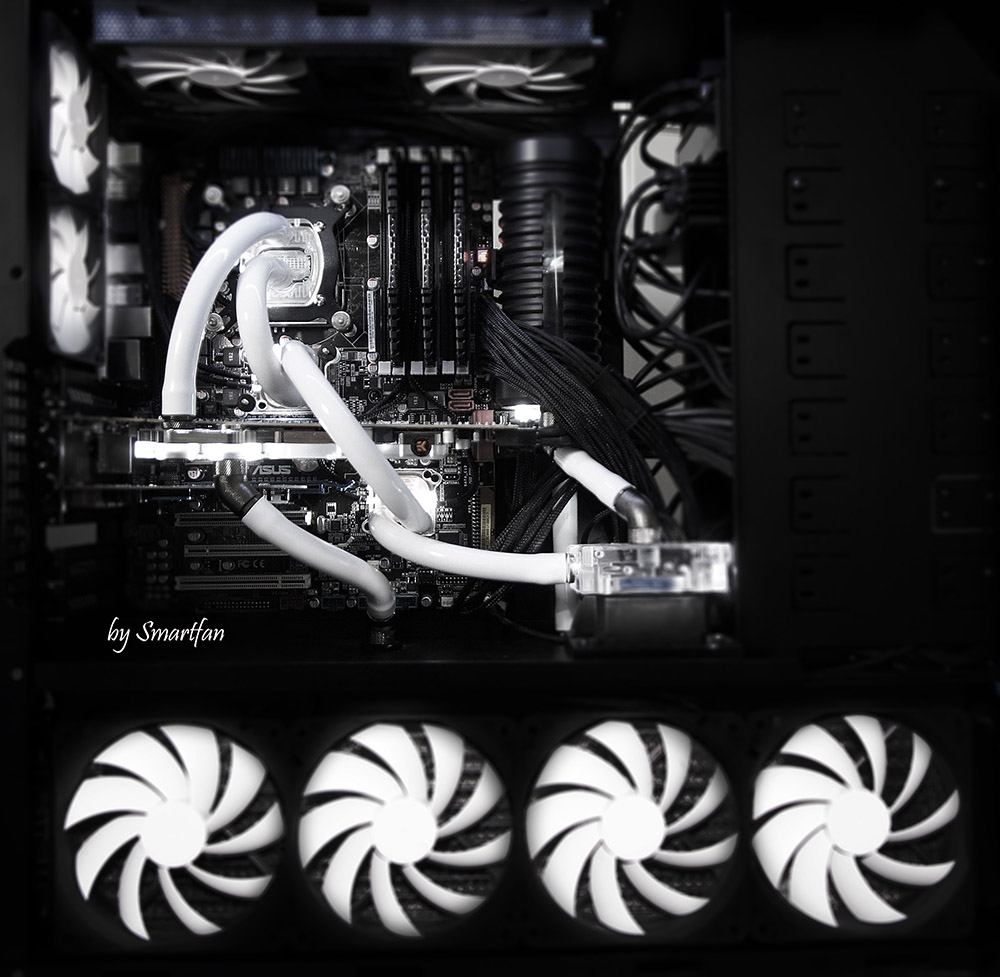

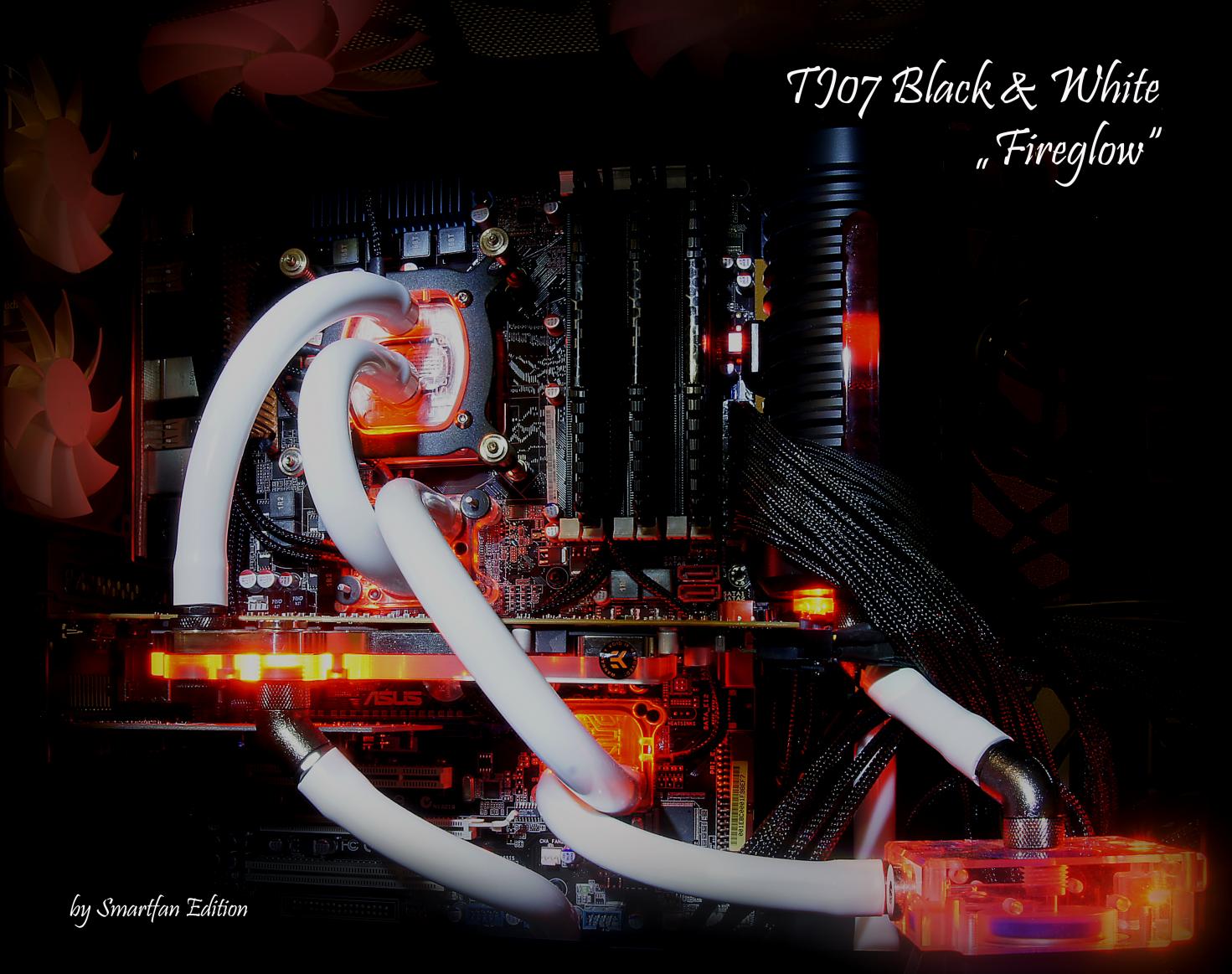

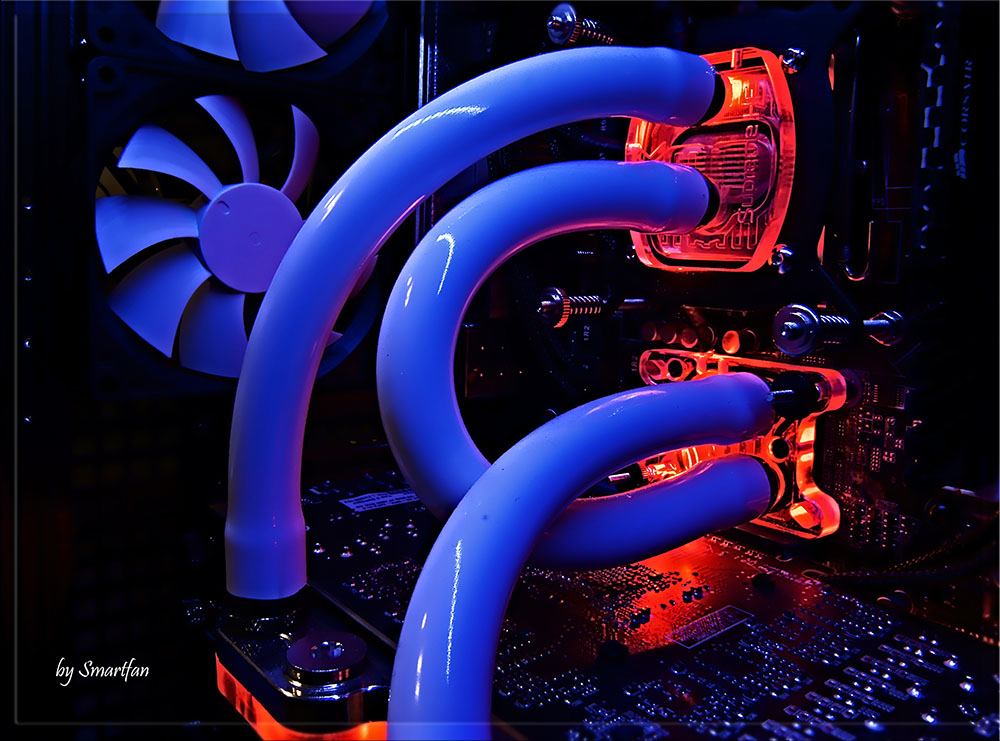

ich hab auch mal wieder ein paar pics zu meinem "TJ07 Project Black & White".















Grüße vom Smartfan



[o$$!ram]

Akkus schon wieder leer ??

Ich finde teilweise wird die Optik durch diese miese Fotoqualität komplett zerstört!

Nö, nur keine Lust jedesmal das Ding raus zu holen wenn ich eigentlich ins Bett will



[Spoilt]

Ich stelle gerade fest dass das TJ07 modden ganz schön ins Geld und auf die Zeit geht vor allem wenn die Post nicht so will wie ich. Und ich Artikel nicht finde wenn ich sie brauche. Und dann kommt noch das leidige Thema lackieren/pulvern dazu meine güte ist das Zeitintensiv :P mal ganz abgesehen vom sleeven



[jbfem]

Hehe ich brauchte insgesamt 2,5 Jahre für copperHead und habe fast 6K reingesteckt !!! Zeit ist schon garnicht zählbar . Ist auch eigentlich uninteressant da es ja kein Rennen ums beste Projekt gibt!

@smartfan

Welches Objektiv und welche Blende hast du im letzten Bild genommen???



[Spoilt]

Was Photos angeht würde mich auch mal Interessieren. Habe bis jetzt "leider" nur die Canon 600d + Standartkit 18-55 + Canon EF 50mm 1:1.8 II



[jbfem]

Rote Led's Perfekt für EVGA Classified oder ASUS ROG



[Revan]

Da könnte man ja fast schon wieder schwach werden



[Kurry]

Nickelhead?



[jbfem]

Wenn jemand ein Nickel Kühler und ein 1366 CPu für wenig Geld ab zugeben hat überlege ich echt ein neues Projekt zu starten.



[Smartfan]

@jbfem

Ich habe das Bild mit einem Weitwinkel 11mm aufgenommen. Blende 22. das Bild wurde danach in Photoshop sw gemacht und dann noch außen etwas unscharf gemacht. Bekommt man aber sicher besser hin. Habe eine dslr Sony a580. Fotografiert mit Stativ. Gruß Smartfan
