[Sammelthread] TRONXY X5SA Familie

ILoveTattoo schrieb:
Ebenso macht es sinn ein größeres Netzteil zu verbauen
Zum Vergrößern anklicken....
Jupp, da haste recht:


Ich hab noch einige Industrienetzteile hier, welche ich mal günstig bei Ebay erstanden hatte, 480W müsste reichen oder?
Dann würde ich gerne 2x240W (Phoenix Contact) zusammenschalten, die Dinger sind nämlich Passiv gekühlt :d

Ich habe auch noch welche von Traco Power (2x 360W), die mögen aber das PWM der Heizbetten nicht und knattern vor sich hin.

Den ganzen Krempel hatte ich mal gekauft, weil er billig war, habs aber nie genutzt :LOL:

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

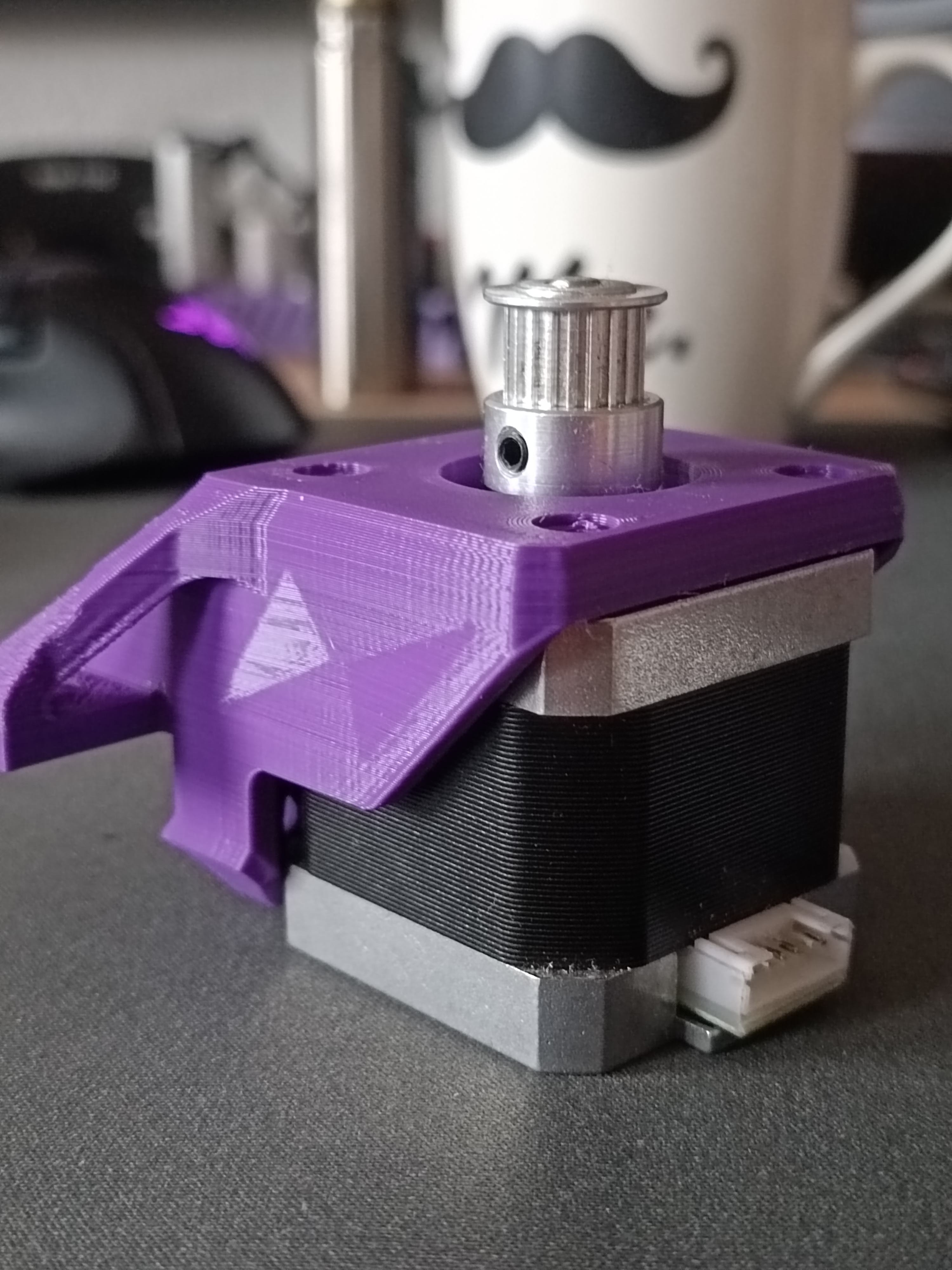

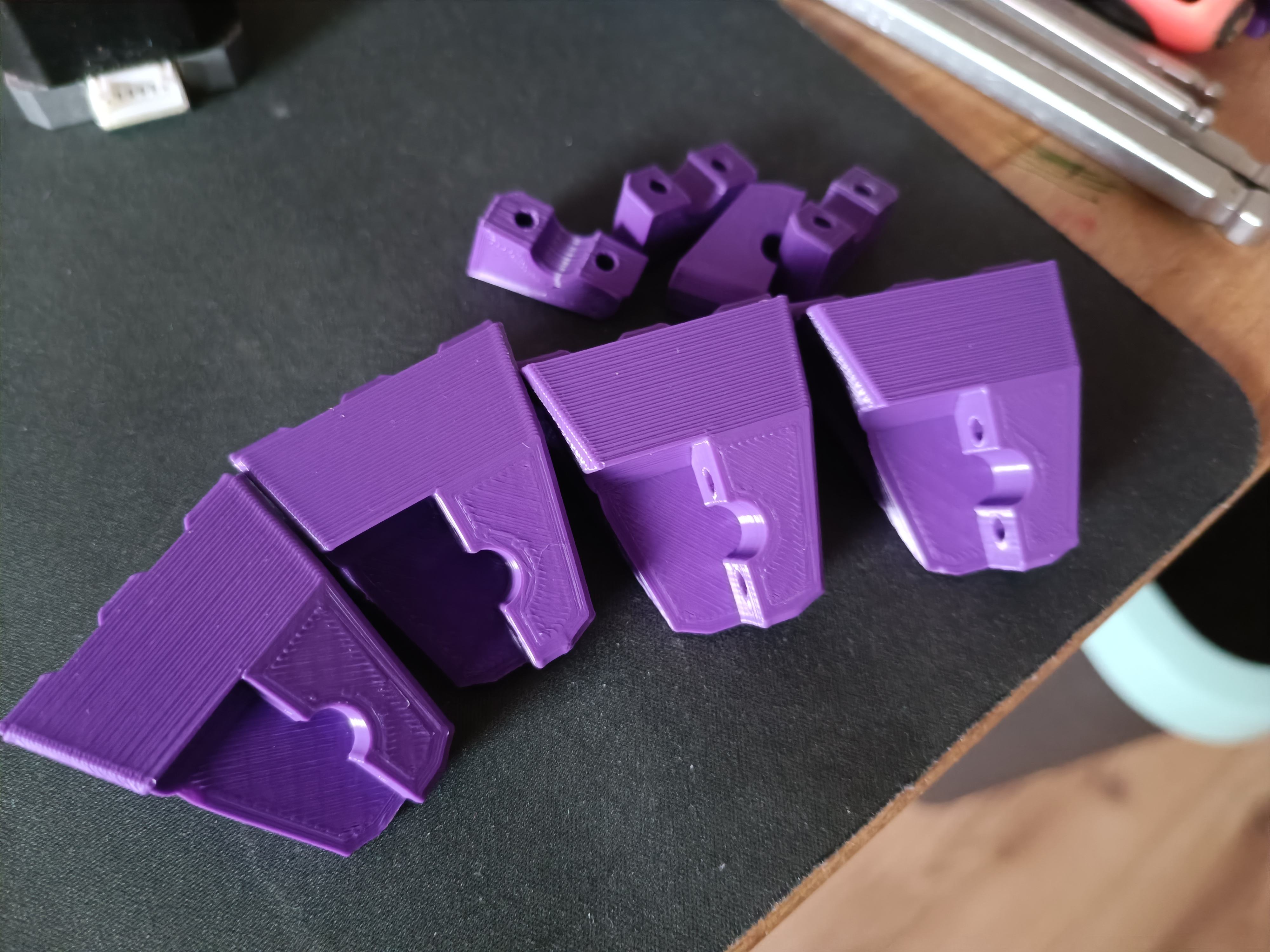

Na ich habe das NT nur noch für das Hotend und Mobo und co . Das Heiztbett ist ja getrennt .So die erste Rutsche ist gedruckt und ich muss echt sagen , hier passt alles wie die Faust aufs Auge


Anhänge

  • IMG_20230129_140045.jpg
    790,8 KB · Aufrufe: 64
  • IMG_20230129_140054.jpg
    812,7 KB · Aufrufe: 55
  • IMG_20230129_140311.jpg
    728,1 KB · Aufrufe: 58
  • IMG_20230129_140412.jpg
    714,2 KB · Aufrufe: 58
So Sendungsnummer habe ich schon.
Er hat mir noch alle Teile nummeriert und im eingebauten Zustand fotografiert.

Jetzt muss er nur noch unbeschadet ankommen 🙂

Anleitung kannste dir Runter laden. Wenn nicht , ich hab noch eine

Jupp,
er wollte es mir so einfach wie möglich machen. Seine Modding Teile stehen ja in keiner Anleitung 😉

Wenn ich Fragen habe melde ich mich einfach hier. Irgendwie klappt das schon 👍

So ich habe mir Mal die Mosfets vom Bigtreetech Octopus angeschaut.

Ich glaube nicht daß ich externe Mosfets verwenden würde denn, die des Octopus sind sehr hochwertig.

Bett:
Infineon IPD036N04L => 90A Dauerstrom

Heatend:
Huayi HY1904C2 => 65A Dauerstrom

Wenn ich mir die ganzen "externen Mosfets" anschaue, und was da für ein billig Zeug verbaut ist 🤔

Man kauf auch nicht billig :

www.roboter-bausatz.de

MKS 3D-Drucker Mosfet

Beschreibung: Dieses Mosfet-Modul dient zur Stromregulierung vom Heizbett. Es schützt das Mainboard vor dem hohen Strom und ist vor Allem bei…
www.roboter-bausatz.de www.roboter-bausatz.de

Steht aber nicht bei, welcher Mosfet verbaut ist.
Oder kann man das wo finden?

280A x 24V=6720W Warum?????
95A x 24V=2280W mehr als ausreichend 😉

Die sind für 12 und 24 Volt. Die hatte und habe ich aktuell verbaut für das Hotend. Am anfang auch noch für das Bett.

Du merkst aber einen deutlichen Unterschied in der wie schnell das Bett Warm wird. Vorher mit Chiniesen Mosfet , den der Vorbesitzer verbaut hatte waren es fast 15-20 min um auf 90 grad zu kommen. Mit dem MKS Mosfet , waren es max 10.

Die Teile werden nicht mal Handwarm. Und tun der Sicherheit ganz gut

Zuletzt bearbeitet:
Weiß jetzt immer noch nichts was für ein Mosfet verbaut ist.

Ich traue dem Infineon (deutsche Firma) aktuell noch mehr 😉

Original keiner. Die MKS Teile habe ich seid dem Neuaufbau verbaut . Und sind aus meiner Sicht Tip top .

Jetzt weiß ich immer noch nicht, was für ein Mosfet da verbaut ist 😉

Vielleicht wenn du lieb bist nehme ich den kühlkörper meines MKS ab , wenn ich den Kleiderschrank zerlege ☺️

So habe gerade den Drucker abgeholt.
Ein riesiger, sau schwerer Karton. Mal sehen was alles noch so dabei liegt.

Noch liegt er im Auto, heute Abend gibts dann die ersten Infos

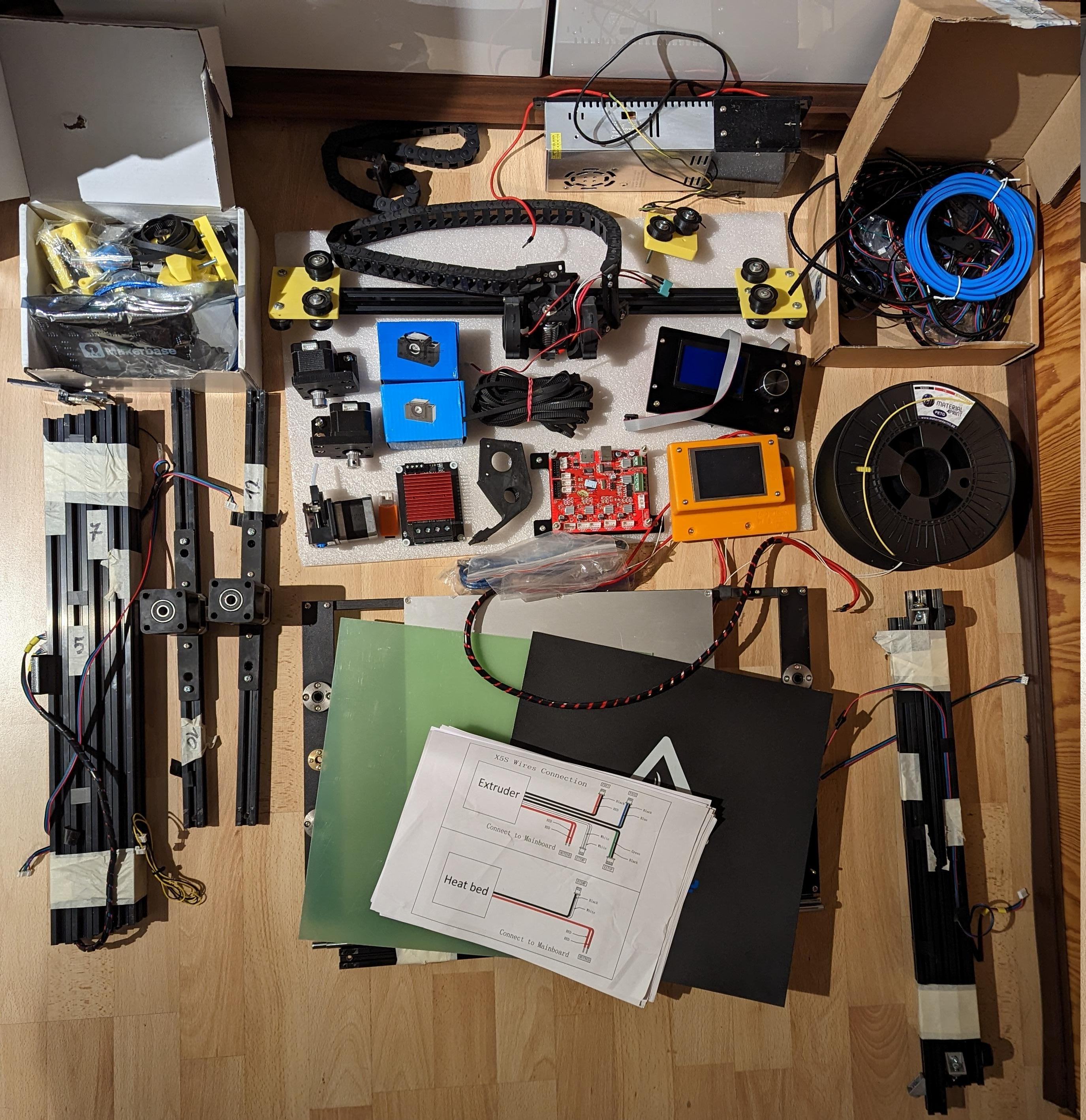

So, hab mal ausgepackt o_O
Das Paket.jpg

In den kleinen Kartons ist noch mehr Zeug, da hab ich nichtmal reingeschaut :LOL:
Beitrag automatisch zusammengeführt:

Ein paar Punkte sind mir schon aufgefallen:
  • die gelben Rollen-Platten an der X Achse sind gewarpt. Kann sein das ich die neu drucken muss
  • das Netzteil hat nur 12V, also muss ich meine 24V Industrie-Netzteile verwenden

Frage an euch:
Beim Wechsel auf 24V, was muss ich alles tauschen, was kann ich weiter verwenden?
Ich würde im Zuge dessen, direkt mein Octopus Board (24V kompatibel) verbauen.

Zuletzt bearbeitet:
Du musst aufpassen. Es gibt zwei Versionen von dem Xs5a . Deine ist die ältere in 12 Volt. Also der Umbau auf 24 Volt kann Motoren , Board und co zerstören.

Das Heizbett je nach Rev kann man auf 24 Volt umlöten. Schau dir mal an wo die Kabel an Bett gehen

Dann hab ich wohl die 12V Version erwischt.
Das bOard ist nicht so schlimm, das fliegt sowieso raus.

Die Motoren auch? Solten die nicht ihre Spannung von den Treibern bekommen?

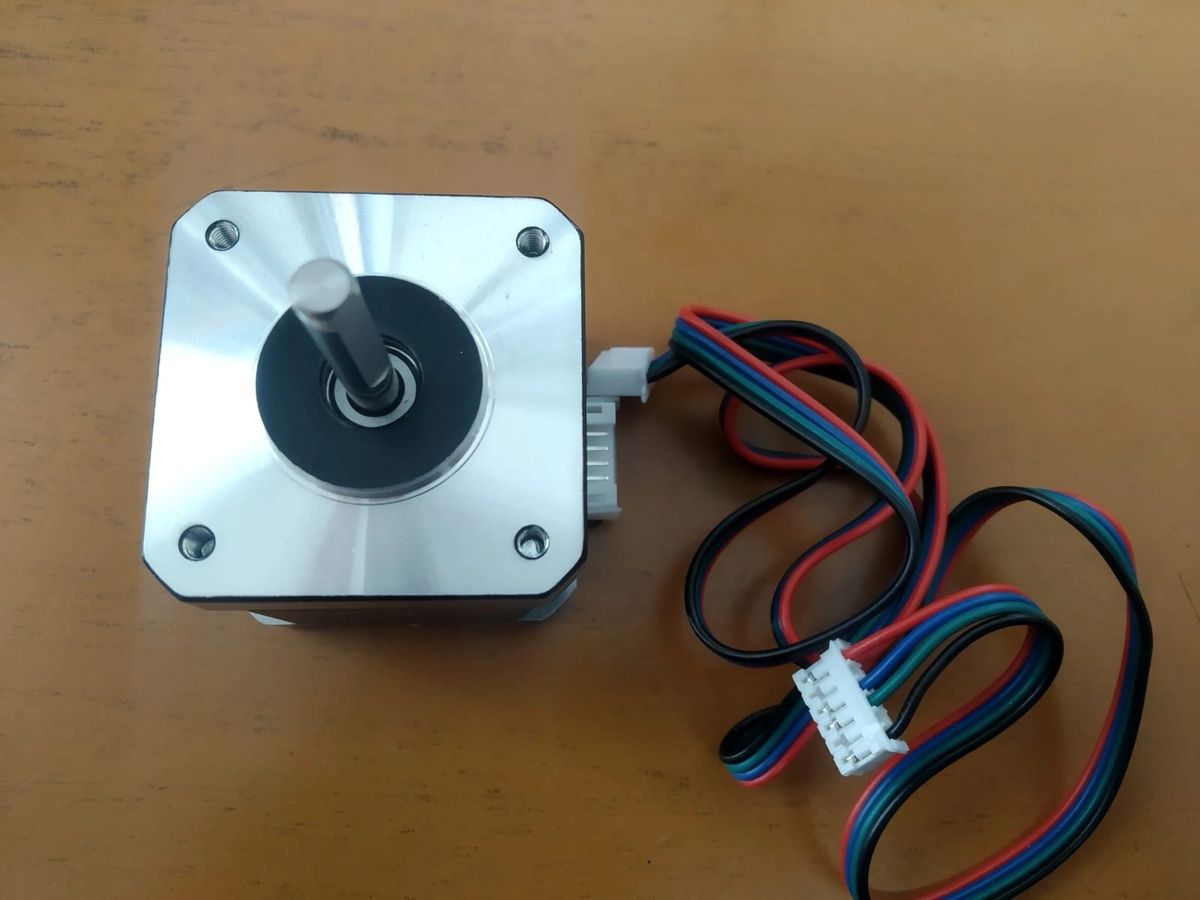

Die Motoren sind: 42SHDC4040-25WB

Konnte im Netz nur eine Referenz finden:
electrocom.com.mx

MOTOR A PASOS 24V

Motor paso a paso nema 17 zl169900 tronxyCNC / robot de impresora 3D 42shdc4040 25wb
electrocom.com.mx electrocom.com.mx

Dort steht 24V.

Weitere Frage:
Brauche ich dann nicht auch andere Heizpatrone und Heizbett?

Ach da hat etwas den Weg zu mir gefunden . Pi und Display sind Unterwegs
Beitrag automatisch zusammengeführt:

Heizpatrone ja . Bett unter umständen kann man es umlöten. Je nach Rev sind unten 24 V Lötpäds. Wenn nicht , ich hab noch ein 24 V Bet mit Magnetfolie. Die gedruckten Umlenkrollen kannste direckt entsorgen und gegen vernüpftige tauschen. Die machen nur Probleme. Hatte ich auch vom Vorbesitzer meines Druckers verbaut.

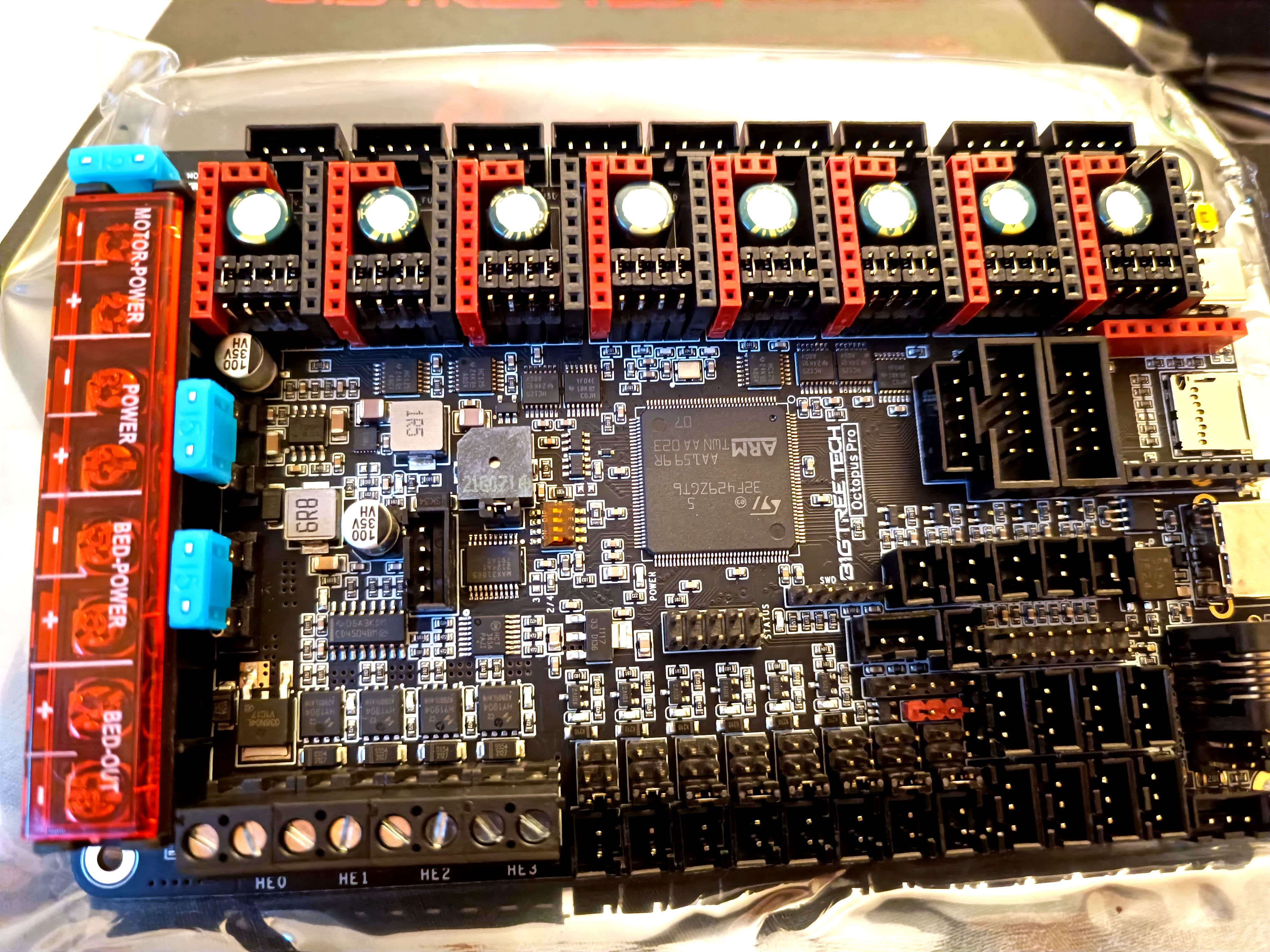

Aber hey da liegt doch ein MKS Board bei.


Anhänge

  • IMG_20230127_163823.jpg
    1,3 MB · Aufrufe: 44
  • IMG_20230127_163841.jpg
    738,4 KB · Aufrufe: 70
Zuletzt bearbeitet:
Ja ist wohl nur ein 12V Heizbett, keine Pads zum Umlöten.
Verbaut ist ein: Aluminium Heatbed MK3 von reprap.org

Das Mk3 ist doch ein 24 V Bet. Also ich dachte , ich hätte schon ne Bastelbude gekauft. Aber Du hast damit ja den Vogel abgeschossen . Sorry der musste sein . Irronie off


Stop . das MKS 400x400 gibt es auch als 12 Volt
www.ebay.de

Aluminium Beheiztes Bett MK3 Heizbett 400 * 400mm Aluminium Heatbed | eBay

Beauty & Gesundheit |Haus & Garten |Hobby & Spielzeug |Hochzeit Supplies |Kleidung & Accessoires |Sport | Sonstiges. 1 Stück beheiztes Aluminiumbett. Material: Aluminiumsubstrat. 3 mm dickes Aluminiumsubstrat.
www.ebay.de

öhm , das ist doch kein 400er oder ? ein 330er

Zuletzt bearbeitet:
So das Ding ist wohl ne richtige Baustelle und dazu noch das 12V Modell :fresse2:
Da hab ich richtig in die :poop: gegriffen!



Dank der Hilfe von @ILoveTattoo habe ich nun folgendes bestellt:

Druckbett:
www.kis3d.de

KiS-3d Präzisionsgussplatte 330x330x8mm Tronxy X5SA

Präzisionsgussplatte 330x330x8mm Tronxy X5SA aus EN AW 5083 [AlMg4,5Mn0,7 – 3.3547] Aluminium Feinstgefräst, Rautiefe Ra 0,4 µm mit umlaufender Fase 0,6mm Sehr gute Ebenheit Extrem geringe Eigenspannungen Sehr gute Korrosionsbestä...
www.kis3d.de www.kis3d.de


Zusätzlich habe ich mir noch dazu bestellt:

Heimatte 230V:
www.roboter-bausatz.de

Silikon Heizmatte/Heizbett 220V 750W 310 x 310 mm für 3D-Drucker

Beschreibung: Diese 220V Silikonheizmatte mit 750W Leistung eignet sich ideal als Heizbett für 3D-Drucker. Sie ist hitzebeständig bis 190°C und…
www.roboter-bausatz.de www.roboter-bausatz.de

Heizpatrone:
www.roboter-bausatz.de

Heizpatrone 24V 50W 2 Meter Kabel

Beschreibung: 24V 50W Heizpatrone mit 2 Meter langem ANschlusskabel zum Erhitzen von RepRap und J-Head 3D-Drucker Hot Ends. Der Kopf der…
www.roboter-bausatz.de www.roboter-bausatz.de


Beim Solid State Relais habe ich mich für ein deutsches Produkt entschieden.
Es hat den Vorteil, es schaltet im Nulldurchgang der Wechselspannung.

SSR von Finder:

Kennt jemand zufällig eine fertige 8mm Platte für den 400er Tronxy? Habe nur eine 5mm Variante gefunden oder ist das ausreichend?

Warum sollten 5mm nicht ausreichen?
Die bei Tronxy mitgelieferten sind meistens noch dünner

Frag bei Kris3d oder Mellbrow nach. Ansonsten beim großen A oder beim Chinesen. Oder gehst zu einem Zernspannungstechnicker und lässt dir eine anfertigen ohne Löcher. Die kann man sehr gut selbst mit ner Standbohrmaschine rein bohren

5mm reicht beim 400er nicht aus und fängt sich an zu wellen wenn es heiß wird. Mindestens 6 besser 8mm. 8mm habe ich. Da verzieht sich 0. Und es reichen 4 Bettbefestigungen

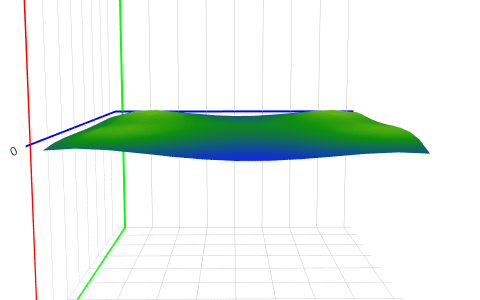

Genau das Problem war bei meinen zwei Orginalen Betten. Eins war sogar um 0.9 verzogen
