Zen 2 optimiert: So funktioniert der ClockTuner for Ryzen (CTR)

[BalmungD]

Also ich habe einfach CB20 als entpackt und in den Ordner CB20 kopiert. Dann startet er es einfach.



[Vantim]

hatte es aus einer Windows Store Installation irgendwo liegen
habs auch nochmal manuell in den Ordner gepackt und läuft jetzt.

Hab ich CTR korrekt verstanden (also OC Laie):

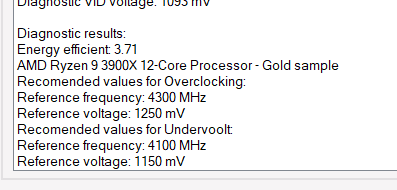

Ich drück Diagnostic...bei mir macht er 21 Runs, sagt, es wäre ein Gold Sample mit etwas Takt/Vram Bla:

Danach drück ich "Start" und er läuft vor sich hin, bis er ausgeht. Nach dem Restart sind all die Informationen weg...
Der speichert das gar nicht runter ins Bios oder wie?



[Rondoe]

ins bios wird nichts abgespeichert. autoload with os und create and apply profile sind nicht zum spaß da.



[Vantim]

nun..."Create & apply profile" bringen mir wenig, wenn der OC-Run läuft, bis die Kiste ausgeht und nach dem Restart keine Ergebnisse da sind um diese in ein Profil zu laden



[Tzk]

Dann änder die Parameter. Offensichtlich geht der Takt so hoch bzw. die Spannung so weit runter, das die Kiste abstürzt.



[hRy]

Warum kann man nicht innerhalb den 142W bleiben?

Das kann ich dir auch nicht sagen. Habe auch nicht mehr groß probiert, weil ab dem Zeitpunkt für mich klar war es nicht auszureizen.

So sieht RM normal aus:

Dann nimmt man Einstellungen in CTR vor und speichert/aktiviert das Profil:

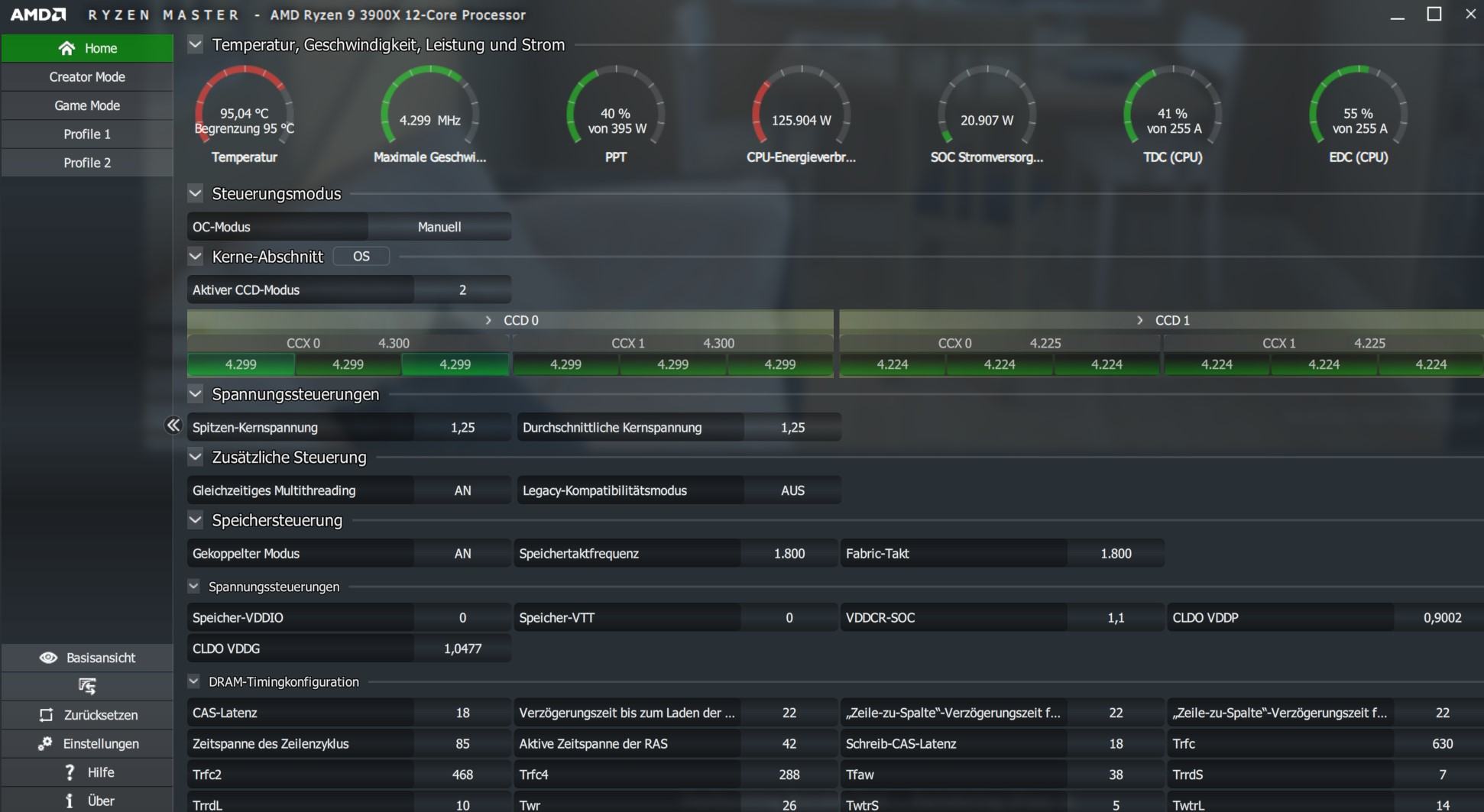

RM sieht dann so aus:

Nochmal angemerkt:
Ich hatte 99°C und der Takt wurde gehalten
PPT pendelte zwischen 40%-41% (158W-161,95W)

Mal theoretischer Natur. Und wenn ich der CPU 5GHz Allcore abverlange, dann dürfen diverse Mechanismen nicht ausgehebelt werden.



[Vantim]

Dann änder die Parameter. Offensichtlich geht der Takt so hoch bzw. die Spannung so weit runter, das die Kiste abstürzt.

Versteh ich nicht:
Jedes andere Auto-OC (und etwas anderes ist das hier nicht) lotet ja aus, wie weit er Takt und Vcore treiben/senken kann. Ich kenne es so, dass Werte in mehreren Stabilitätstest verprobt werden -> er steigert die Werte -> Stabilitätstests usw.
Irgendwann geht die Kiste zwangsläufig aus, er nimmt die vorletzten/drittletzten Werte, bei denen es noch stabil lief und fertig.
Eben den Mechanismus erwarte ich auch hier, aber er sichert die Ergebnisse nicht. Das kann doch nicht Sinn der Sache sein?



[hRy]

@Vantim
Jeder Vorgang wird in ctr_log.txt gespeichert. Die Log sollte auch nach Absturz vorhanden sein und dir die letzten Ergebnisse sagen können. Dementsprechend kannst du entweder dein Profil selbst anlegen oder die Werte im BIOS direkt intregieren. Bei manch anderen stürzt der Rechner nicht ab und bei anderen schon.

Beitrag automatisch zusammengeführt: 04.10.2020

Wenn ich Max Temperatur einstelle auf 75°C bricht er schnell ab und bei 85°C läuft er zwar ne ganze Weile Windows selbst stürzt nach ner Weile aber ab im Test.

Dann limitiert die eingestellte Temperatur bei dir. Im CB Run schnellt diese nach oben und er bricht ab.



[Vantim]

im Log speichert er nach dem Shutdown leider nix ab...
Ich muss also den Bench vor dem Crash beenden und die Werte händisch übernehmen



[hRy]

Der Diagnostik- und Benchlauf dauern im Regelfall nicht so lange. Dann bleib dabei sitzen und verfolge es. Merke dir wo er abgestürzt ist und nehme den 2. letzten erfolgreichen Lauf.

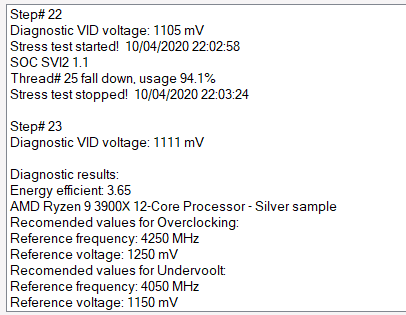

Die Diagnose ist nur zum ermitteln diverser Specs der CPU und hat mit dem eigentlichen optimieren der CPU nichts zu tun.



[Vantim]

eben das hab ich eben getan: ich hab die Werte aus den letzten, stabilen Runs übernommen und als Profil hinterlegt und aktiviert -> hab ich instant einen Crash in bspw. CB20. Also tut mir leid, für mich ist das nichts.



[hRy]

Siehe Post #236 und #238.
Die kurzen Benchmarkläufe reichen nicht aus um ein 24/7 Setup zu generieren.
Ich hatte bei diesen max 65°C und in CB dann 99°C.

Ganz ehrlich. Ich weiß nicht das Tool einzuordnen. Wie ich es schon schrieb. 1usmus ist ein genialer Kerl, aber sämtliche Tools sind in meinen Augen einfach überhastet released worden.
Ich kann ja verstehen, dass er begrenzte Mittel und Zeit hat und auf die Communitys angewiesen ist. Dann sollte er aber auch erklären was da passiert und warum es so gemacht wird.



[Tzk]

Das Tool automatisiert halt teilweise, aber es ist eben kein 1-Klick Overclocking und befreit einem nicht vom Denken. Sollte immer klar sein



[Hächerer]

Das Problem ist die max Frequenz. Da ich ein Gusseisen sample (R5 3600) erwischt habe ist das auch nicht gelaufen. Ich habe die max Frequenz auf z.B. 4100 Mhz bei 1.275V eingestellt. Damit kommt er klar. Nach dem er fertig ist sollte man nochmal mit Prime, ich nehme OCCT testen ob es stabil ist.
Ausserdem sollte man die Watt (PPT) im Auge behalten. Bei mir bringt das allcore übertakten nix bis nicht viel mehr.



[Holzmann]

Gibts eigentlich eine höhere Einstufung als Gold Sample?



[soy]

@Holzmann
bei manchen wurde ein Platinum sample erkannt.
Diese hatten dann als oberen Frequenzpunkt 6000 MHz.



[hRy]

Mal eine Kurzfassung des Logs:

Step# 5
Sets overclocking parameters...
CCX1 Quality 156 Frequency 4300 MHz Voltage 1250 mV OC+
CCX2 Quality 145 Frequency 4300 MHz Voltage 1250 mV OC+
CCX3 Quality 122 Frequency 4225 MHz Voltage 1250 mV OC+
CCX4 Quality 134 Frequency 4225 MHz Voltage 1250 mV OC+
Stress test #1 started! 10/04/2020 14:24:39
FFT: 2048 CPU Vdroop: 1 % CPU Temperature: 64.8?
Stress test stopped! 10/04/2020 14:26:06
Stress test #2 started! 10/04/2020 14:26:07
FFT: 1344 CPU Vdroop: 1 % CPU Temperature: 64.5?
Stress test stopped! 10/04/2020 14:27:35
Stress test #3 started! 10/04/2020 14:27:35
FFT: 4096 CPU Vdroop: 1 % CPU Temperature: 64.2?
Stress test stopped! 10/04/2020 14:29:03

Step# 6
Sets overclocking parameters...
CCX1 Quality 156 Frequency 4325 MHz Voltage 1250 mV OC+
CCX2 Quality 145 Frequency 4325 MHz Voltage 1250 mV OC+
CCX3 Quality 122 Frequency 4250 MHz Voltage 1250 mV OC+
CCX4 Quality 134 Frequency 4250 MHz Voltage 1250 mV OC+
Stress test #1 started! 10/04/2020 14:29:03
FFT: 2048 CPU Vdroop: 1 % CPU Temperature: 64?
Stress test stopped! 10/04/2020 14:30:32
Stress test #2 started! 10/04/2020 14:30:32
FFT: 1344 CPU Vdroop: 1 % CPU Temperature: 64.3?
Stress test stopped! 10/04/2020 14:32:00
Stress test #3 started! 10/04/2020 14:32:01
FFT: 4096 CPU Vdroop: 1 % CPU Temperature: 64.1?
Stress test stopped! 10/04/2020 14:33:29

Step# 7
Sets overclocking parameters...
CCX1 Quality 156 Frequency 4350 MHz Voltage 1250 mV OC+
CCX2 Quality 145 Frequency 4350 MHz Voltage 1250 mV OC+
CCX3 Quality 122 Frequency 4275 MHz Voltage 1250 mV OC+
CCX4 Quality 134 Frequency 4275 MHz Voltage 1250 mV OC+
Stress test #1 started! 10/04/2020 14:33:29
FFT: 2048 CPU Vdroop: 1 % CPU Temperature: 63.9?
Stress test stopped! 10/04/2020 14:34:57
Stress test #2 started! 10/04/2020 14:34:58
FFT: 1344 CPU Vdroop: 1 % CPU Temperature: 64.8?
Stress test stopped! 10/04/2020 14:36:23
EDC limit reached!140.1A OC terminated!
CCX1 overclocking failure detected!
Thread# 1 fall down, usage 20.5%

Step1 MHz	mV	Temp	PPT	EDC	TDC
4200	1250	65°C	82	140	40
4200	1250
4125	1250
4125	1250
Step2 MHz
4225	1250	66°C	84	140	42
4225	1250
4150	1250
4150	1250
Step3 MHz
4250	1250	66°C	87	140	45
4250	1250
4175	1250
4175	1250
Step4 MHz
4275	1250	66°C	88	140	46
4275	1250
4200	1250
4200	1250
Step5 MHz
4300	1250	65°C	89	140	46
4300	1250
4225	1250
4225	1250
Step6 MHz
4325	1250	65°C	87	140	45
4325	1250
4250	1250
4250	1250
Step7 MHz
4350	1250	65°C	88	140,1	45
4350	1250
4275	1250
4275	1250

Habe dann Step5 genommen und manuell CB gestartet mit 10 Durchläufen. Die Temperaturen sind nebensächlich, weil ich mit der Lüftersteuerung gespielt hatte.

Also Kontrolle noch HWInfo während CB:

Diesesmal war ich bei 1250mV. Festhalten kann man:
EDC arbeitet immer am Limit und wird auch eingehalten.
TDC wird beim CTR Bench nicht überschritten, allerdings bei CB sehr wohl.
PPT wird beim CTR Bench nicht überschritten, allerdings bei CB sehr wohl.



[DaHell63]

Wieso ist da die CPU Core VID auch bei 1.25V festgetackert? Die ist bei mir bei jeden Run auf 1.1V. Nur die CPU Core Voltage variiert je nachdem was im Bios eingestelt ist.
In der Zeit wo hier herumexperemtiert wird/wurde, hätte man das selber schneller und effektiver lösen können.



[hRy]

In der Zeit wo hier herumexperemtiert wird/wurde, hätte man das selber schneller und effektiver lösen können.

Mir gehts nicht um das letzte Quäntchen Leistung. Mich interessiert das Programm und seine Funktionen.

Um deine Frage zu beantworten. Im BIOS habe ich bis auf LLC alles auf AUTO. Die 1,1V erreiche ich nicht mal mit 4050MHz. Du hast ein Golden-Sample.
Deshalb auch der Diagnose-Run, um festzustellen mit welcher Spannung dann der Benchmark läuft.
Allerdings gefällt es mir auch nicht dass die 1,25V immer anliegen.



[RNG_AGESA]

eey ist ja mal was neues
V1 und V2 haben brachten es nicht zum ergebnis, V3 kam zum abschluß.
DIGNOSTIC läuft schon mal durch.
START leider immer noch BSOD

3900X @ CROSSHAIR VII



[mibo]

Der Autor des CTR Tools hat geschrieben:

ClockTuner for Ryzen (CTR) - and introduction guide and download

Reset CTR profile and start again I ran it again and then hit reset profile, and then restarted my PC. After the reboot, limit values for PPT, TDC and...

forums.guru3d.com

Thank you for sharing your impressions.

3500, 3100 and 3500x still have some problems.
Perhaps 3300X also have some problems. I work without weekends to provide a CTR 1.1 update as soon as possible.

ABOUT CPPC.

Some BIOS can not inform the operating system to CPPC tags. You will most likely need a BIOS update and chipset driver update.
_____________________

CTR 1.1 is a global update, which contains new features that will improve stability while the application is running, as well as overclocking accuracy depending on the Vdroop and temperature. More friendly and simple interface, tooltips and more.


P.s. If the protection system sees the voltage above 1.5V, it will automatically stop all processes. No danger to the processor. This problem means that сurrent BIOS version is not CTR compatible. I will also try to solve this rare bug.



[StullenBock]

Also bei mir ist das neueste Bios drauf, trotzdem komme ich nicht durch Diagnostic, irgendwann startet der PC einfach neu.
Gigabyte X470 Aorus Gaming 7 Wifi
AMD Ryzen 5 3600



[Schori]

Bei mir hat die erste Version super funktioniert. Die Beta 3 stürzt sofort ab. Habe die Werte direkt ins uefi eingetragen und läuft seither ohne Zwischenfälle.
Was mich irritiert ist, dass im Ryzen Master und sogar im Task Manager der Takt schwankt und die Spannung schwankt. In HWinfo64 ist der Takt wie auch die Spannung fix. Da die Temperatur und die Leistungsaufnahme an der Steckdose wie @stock ist nehme ich an das HWinfo64 nicht die korrekten Werte ausließt.



[Phantomias88]

Ich weiß nicht ob das soweit auch mal Kommuniziert wurde:

Einstellungen im BIOS sind notwendig
Neben der zu installierenden Datei (.bat) sind auch einige Einstellungen durch den Nutzer im BIOS vorzunehmen.

• Global C-state Control = Enabled
• Power Supply Idle Control = Low Current Idle
• CPPC = Enabled
• CPPC Preferred Cores = Enabled
• AMD Cool'n'Quiet = Enabled
• PPC Adjustment = PState 0

Quelle: https://www.computerbase.de/2019-11/amd-ryzen-3000-250-mhz-energiesparplan-1usmus/

Die Einstellungen sollten auch aktiv sein im UEFI, also besser auf "enabled" anstatt Auto Einstellen.

MfG



[x370Pro]

ist der 1usmus energiesparplan wirklich nötig fürs ctr-tool- ?



[Phantomias88]

ist der 1usmus energiesparplan wirklich nötig fürs ctr-tool- ?

Nein, aber die UEFI Einstellungen.
Wer z.B. manuell die Spannung festlegt, dann wird mit Auto die anderen Einstellungen auf Disabled gesetzt.

Daher die Einstellungen Manuell mit enabled aktivieren die oben erwähnt sind.
Sonst kann die CPU nicht getestet werden und es gibt abstürze.



[StullenBock]

Ich weiß nicht ob das soweit auch mal Kommuniziert wurde:


Quelle: https://www.computerbase.de/2019-11/amd-ryzen-3000-250-mhz-energiesparplan-1usmus/

Die Einstellungen sollten auch aktiv sein im UEFI, also besser auf "enabled" anstatt Auto Einstellen.

MfG

Mit den Einstellungen lief nun zumindest DIAGNOSTIC durch ohne Abstürze.
Allerdings auch ohne RAM OC. Mal sehen was es davon am Ende war.

EDIT: Start rennt trotzdem nicht durch... PC startet einfach neu.



[Don]



[x370Pro]

Nein, aber

• Windows 10 x64 1909-2004 build and newer (type 'winver' to swiftly reveal your OS build)
• AMD Ryzen processor with Zen 2 architecture (Renoir is momentarily not supported);
• BIOS with AGESA Combo AM4 1.0.0.4 (and newer); check with CPU-Z - (download)
• .NET Framework 4.6 (and newer);
• CPU Voltage - Auto (BIOS);
• CPU Multiplier - Auto (BIOS);
• Ryzen Master 2.3 (uses the driver for monitoring) - (download)
• Stable RAM overclocking or stable XMP.
• The motherboard should be based on a chipset 350/370/450/470/550/570.
• SVM (Virtualization) - disabled (in BIOS, but optional)
• Any power profile is compatible with CTR.

von wegen

Beitrag automatisch zusammengeführt: 06.10.2020

das tool läuft- hab dann den max für ccx2- auf 4300 gesetzt und den max für ccx1 auf 4250, die spannung übernommen und die frequenzen manuel im bios eingetragen, bckl fix 100, den ctr gelöscht, bisher stabil
der powerplan ist nur für windows interessant, das tool arbeitet mit jedem powerplan, damit der leistungsstärkere teil der cpu benutzt wird.



[sanni]

Habe es mal mit meinem Ryzen 5 3600 ausprobiert. Das Tool hat nun 4.150MHz und 4.175MHz ermittelt und gibt ihm eine Bronze Wertung.

PBO dürfte immer noch am besten sein, wenn man nicht gerade eine Überflieger CPU hat. CTR gibt mir ~2.5% mehr Multicore Leistung bei ~2.5% niedrigerer Singlecore Leistung. Eigentlich ein schlechter Deal.
Die Idee des automatischen Testens finde ich aber trotzdem sehr interessant um mal schnell zu überprüfen wie gut eine CPU so ungefähr ist.
