[Sammelthread] Zotac 9300-ITX WiFi (GeForce 9300) [1]

9300 nForce730i-ITX WiFi

Bilder GF9300-D-E / H-E



Bilder GF9300-G-E

​

Vorwort

Das wohl am besten geeignete Gehäuse für das Zotac Board ist das Silverstone SUGO SG05.
Es hat aussreichend Platz für eine Dual-Slot Grafikkarte mit einer Länge von ~240mm (9"). Aber mehr dazu im entsprechenden Sammelthread.

Der Lochabstand der IGP beträgt 65mm.

Wenn man den Thermalright AXP-140 CPU-Kühler nutzt, passt maximal ein 120mm x 20mm Lüfter drauf (z.B. Yate Loon DS12L-12C).

HDMI und DVI funktionieren gleichzeitig --> KLICK

ACHTUNG: Es gibt anscheinend verschiedene PCB-Versionen in Bezug auf die Phasen:

Spoiler

3 Phasen



4 Phasen



Von aussen nicht zu erkennen. Auch die Produktnummer ist identisch. Ob und wie viele von welcher Version in Deutschland unterwegs sind ist nicht klar.

Inhalt

• Spezifikationen
• Versionen
• Kompatibilitätsliste CPU
• Kompatibilitätsliste RAM
• Kompatibilitätsliste CPU-Kühler
• Probleme / Inkompatibilitäten
• Alternative IGP-Kühler
• Treiber Zotac (XP/VISTA/W7]
• Treiber nVidia
• Treiber Realtek
• Aktuelles BIOS
• Handbuch
• Geizhals Link
• Reviews
• Typischer Stromverbrauch (allgemein)
• nVidia Treiber mit nlite in die Installations-CD integrieren
• Bezugsquelle für einen neuen BIOS Chip

Spezifikationen

Chipsatz:

• nVidia GeForce 9300

Sockel:

• LGA775

FSB:

• 1333MHz

Formfaktor:

• Mini-ITX (170mm x 170mm)

Speicher:

• 2 x DDR2 667/800 (max. 8GB)

Grafik:

• DX10, OpenGL 2.1

WLAN:

• 802.11b/g

Anschlüsse:

• 1 x DVI
• 1 x HDMI
• 1 x VGA
• 2 x SATA (3 x SATA bei der GF9300-G-E Version)
• 1 x eSATA
• 1 x PS/2
• 12 x USB 2.0 (6 x I/O-Panel, 6 x intern)
• 1 x Ethernet (10/100/1000)

Versionen

• GF9300-D-E (mit WiFi)
• GF9300-H-E (ohne Wifi)
• GF9300-G-E (Revision 3)
• GF9300-I-E (anderer GPU Takt, schwarzer Kühler)
• GF9300-K-E (DDR3 RAM)

• Unterschiede

Neuerungen G-E zur D-E Version

Spoiler

* Support USB wake up from S3 (PCB Ver:03,04)
* Two SATA II ports / three SATA II ports(PCB Ver:03,04)

CPU Undervoltung (-0,05 und -0,10)

*Support Dual link DVI,resolutions up to 2560x1600 (PCB Ver:03,04)
*Support Single link DVI,resolutions up to 1920x1440 (PCB Ver:00,01 only)

Kompatibilitätsliste CPU

Spoiler

CPU type
Celeron 4xx (65nm, Single Core)
Celeron - 420
Celeron - 430
Celeron - 440
Celeron - 460

Celeron E1xxx (65nm, Dual Core)
Celeron - E1200
Celeron - E1600

Celeron E3xxxx (45nm, Dual Core)
Celeron - E3200
Celeron - E3300

Pentium E2xxx (65nm, Dual Core)
Pentium - E2140
Pentium - E2160
Pentium - E2180
Pentium - E2200

Pentium - Dual-Core (45nm, Dual Core)
Pentium - E5200
Pentium - E6300

Core2Duo E4xxx (65nm, Dual Core)
Core2Duo - E4300
Core2Duo - E4400
Core2Duo - E4500
Core2Duo - E4600
Core2Duo - E4700

Core2Duo E6xxx (65nm, Dual Core)
Core2Duo - E6300
Core2Duo - E6320
Core2Duo - E6400
Core2Duo - E6420
Core2Duo - E6600
Core2Duo - E6700
Core2Duo - X6800
Core2Duo - E6550
Core2Duo - E6540
Core2Duo - E6750
Core2Duo - E6850

Core2Duo E7xxx/5xxx (45nm, Dual Core)
Core2Duo - E7200
Core2Duo - E7300
Core2Duo - E7400

Core2Duo E8xxx (45nm, Dual Core)
Core2Duo - E8200
Core2Duo - E8300
Core2Duo - E8400
Core2Duo - E8500
Core2Duo - E8600

Core2Quad Q6xxx (65nm, Quad Core)
Core2Quad - Q6600
Core2Quad - Q6700
Core2Quad - Q6800

Core2Quad Q9xxx (45nm, Quad Core)
Core2Quad - Q9300
Core2Quad - Q9400
Core2Quad - Q9450
Core2Quad - Q9550
Core2Quad - Q9650
Core2Quad - Q8200
Core2Quad - Q8200S
Core2Quad - Q9550S

Kompatibilitätsliste RAM

Spoiler

Adata Vitesta DDR2 800 512M DDRII 800
Adata Vitesta DDR2 800 2GB DDRII 800
Corsair CM2X1024-6400 1G DDRII 800
Corsair VS512MB667D2 512M DDRII 667
GSKILL DDRII 1GB PC2-8500 1G DDRII 1066
GSKILL DDRII 512MB PC2-5400 512M DDRII 667
GSKILL F2-6400CL6Q-16GBMQ 4G DDRII 800
Kingbox 1GB DDRII 667 1G DDRII 667
Kingbox 2GB DDR2 667 2G DDRII 667
Kingmax 1GB DDR2-667 1GB DDRII 667
Kingmax 1GB DDR2-800 1G DDRII 800
Kingmax 1GB DDRII 800 1G DDRII 800
Kingston DDR2-667 1GB 1G DDRII 667
Kingston DDR2-800 1GB 1G DDRII 800
Kingston KVR667D2N5/2G 2G DDRII 667
Kingston KVR800D2N6/2G 2G DDRII 800
Kingston KVR800D2N5K2/4G 4G DDRII 800
Kingtiger 1GB DDR2 800 1G DDRII 800
Kingxcon 1GB DDR2 667 1G DDRII 667
OCZ DDRII 1GB PC2-8500 SLI Ready EPP 1G DDRII 1066
OCZ PC2 5400 512MB Dual CH 512M DDRII 667
OCZ PC2 6400 1GB 1G DDRII 800
Samsung 1GB DDR2 667 1G DDRII 667
Samsung512M PC2-5300U-555-12-D3 512M DDRII 667

Kompatibilitätsliste CPU-Kühler

• Intel Boxed Kühler
• Intel QX9xx0 Kühler (Intel FCLGA4-S)
• Thermalright AXP-140 (VORSICHT: die orig. Backplate berührt Bauteile auf der Mainboard (nur D-E Version) Rückseite! Für Semi-Passiv Betrieb nur bedingt geeignet)
• Scythe Shuriken Rev.B
• Scythe Ninja Mini
• Coolermaster Gemin II
• Coolermaster Gemin II S
• Scythe Big Shuriken (SCBSK-1000) Unter Vorbehalt beim SG05: Die Seitenwand drückt gegen den Kühler.

Probleme / Inkompatibilitäten

• Keine funktionierende Lüftersteuerung. Auch nicht mit dem aktuellsten BIOS.
• Command Rate 1T nicht einstellbar.
• Beim Großklockner geht ein RAM-Slot verloren.
• Hiper HiperFlow Copper HFC-10828-C2 1HE (Dort muss am CPU-Kühler und am Kühler der IGP "rumgeschnippelt" werden)
• RAM Problem (Corsair XMS2 DIMM Kit 4GB PC2-6400U CL5-5-5-18) mit BIOS 2K090422 in Verbindung mit NVMM Advance Path Function

Alternative IGP-Kühler

• Enzotech CNB-R1 passt ohne Änderungen
• Aquacomputer twinplex Rev. 1.2 Chipset X58 G1/4 passt ohne Änderungen

Treiber Zotac (XP/VISTA/W7)

• Zotac Homepage

Treiber nVidia

• XP 32Bit
• XP 64Bit
• Vista 32Bit / W7 32Bit
• Vista 64Bit / W7 64Bit

Treiber Realtek

• HD Audio XP / Vista / W7

Treiber VIA (WLAN)

• VIA Homepage

Aktuelles BIOS

• Version 2K090202
• Version 2K090202A
• Version 2K090410
• Aktuellste BIOS-Version (Internationale Zotac Seite)

Handbuch

• Handbuch

Geizhals Link

• Preis in Deutschland

Reviews

• Au-Ja! (de)
• ITReviewed.net (en)
• TrustedReviews (en)
• Hardware Zone (en)
• Tech Report (en)
• Tweaktown (en)

• Vortez (en)

Typischer Stromverbrauch (allgemein)

Die Auflistung soll nur eine grobe Übersicht geben und ist nicht mit dem Zotac Board ermittelt worden.

"Verlässliche" Werte finden sich in den Reviews.

• Prozessor - 65W bis 130W
• Mainboard - 30W bis 30W
• Speicher - 15W pro Riegel
• PCIex Grafikkarte - 30W bis 150W
• Optisches Laufwerk - 20W bis 30W
• Festplatte - 15W bis 30W
• Lüfter - 2W bis 3W
• USB Gerät - 5W

nVidia Treiber mit nlite in die Installations-CD integrieren

Hab mal fix heute morgen eine Kurzanleitung gebastelt

• KLICK

Neuer BIOS Chip

• Hier kann man einen neuen BIOS Chip für sein Board bestellen.



[iku19sp]

@all
Hat schon jemand eine Wasserkühlung für die puzzigen
Zotac-MB installiert ?



[DJXaero]

Japp hier ich... Momentan der Twinplex der im ersten Post drin steht, aber demnächst wird auf einen Watercool gewechselt.

Bild vom jetzigen Zustand:



[iku19sp]

Japp hier ich... Momentan der Twinplex der im ersten Post drin steht, aber demnächst wird auf einen Watercool gewechselt...

DJXaero, schöne Aufnahme
Folgendes Sys ist zur Zeit in Planung :
- Zotac GF9300-K-E
- Netzteil : bequiet SFX-350W
- Gehäuse : Thermaltake element Q VL500
- Kühlung : CPU mit Anfi-tec Soleil01 775
- NB mit Anfi-tec UCD nano
mal schauen wie ich Pumpe und Radi noch im
kleinen Mini-Gehäuse unterbringe



[DJXaero]

Wie klein ist es denn? Evtl. 'ner Laing + Bitspower AGB Aufsatz.



[JojoTheMaster]

@all
Hat schon jemand eine Wasserkühlung für die puzzigen
Zotac-MB installiert ?



[iku19sp]

JojoTheMaster, genau CPU und MB Kühler passen,
vielen Dank für die schönen Bilder und die Anregungen,
nun schnell bestellen und das Kunstwerk in ein paar Tagen
ablichten und hier reinstellen... bis dann



[iku19sp]

DJXaero,
denke mehr an eine Kombi-Lösung, 5 1/4'' Schacht opfern und

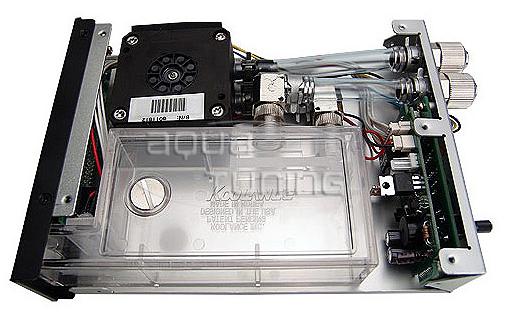

Koolance RP-1000BK Pumpe + Ausgleichsbehälter

kompakt "all in one" einbauen



[JojoTheMaster]

JojoTheMaster, genau CPU und MB Kühler passen,
vielen Dank für die schönen Bilder und die Anregungen,
nun schnell bestellen und das Kunstwerk in ein paar Tagen
ablichten und hier reinstellen... bis dann

Ich hab allerdings nicht den UCD Nano, sondern den Grande drauf



[MENCHI]

@iku19sp: siehe hier.

@JojoTheMaster: die Anfi-Tec Kühler sehen richtig "lecker" aus

@all: hat schon jemand über 375MHz FSB "prime stable" geschaft ?



[asmodeus]

...höhö, dann wär ich bei 4.125 ghz. ich weiß gar nicht ob ich das will. obwohl, ich glaub ich probier die 375mhz demnächst mal aus, wobei der bei den jetzigen 3,85ghz/350mhz schon(?) +0.12volt braucht...



[Dingsdada]

Kann jemand ne Aussage über die Grafikleistung machen?
Ist der Unterschied merklich?

- intern 9300 auf 9400 niveau hochgetaktet
- ATI Radeon HD 4550
- ATI Radeon HD 5570

Will mir eine low profile-Graka ins Gehäuse reinbauen.
Die Grafikkarte sollte zudem möglichst stromsparend sein, da ich als Netzteil nur ne Picopsu 150W habe.

Danke



[raynold]

Kommt halt auch drauf an was du machen willst.
Ich habe jetzt einiges testen können und bei folgenden Kombis beim Betreiben eines Monitors keine probleme gehabt.

780g mit x2 240
9300 mit e5200
780g mit amd4850 aber 4350
780g mit x2 240 mit 4350

getestet mit ner 1080i testdisc



[Dingsdada]

Kann jemand ne Aussage über die Grafikleistung machen?
Ist der Unterschied merklich?

- intern 9300 auf 9400 niveau hochgetaktet
- ATI Radeon HD 4550
- ATI Radeon HD 5570

ich wollte halt wissen, ob die ATIs wirklich mehr 3D Lesitung herbringen als die 9300.



[asmodeus]

...so, 375mhz fsb -> 4.125ghz @ +0.30v (mehr geht ja auch nicht ) orthos läuft, small ffts, kerne laufen bei 85°C (noctuas auf volllast) - ob das hält? ich hab da meine zweifel...

edit: so 25min. ohne probleme. da es aber stark auf die 90°C zu ging hab ich den ´versuch´ abgebrochen. mein noch junges oc-bauchgefühl riet mir dazu. hab stattdessen mal ne runde far cry2 gezockt. temps tingeln dabei so um die 60°C herum, also voll im rahmen.

bin ehrlich gesagt durch die bilder (danke dafür) ein wenig angefixxt von den wasserkühl-geschichten. nachdem das mit dem mini-itx-zock-klotz-selbst-zusammenbau (inkl. übertakten der cpu und gpu)-projekt mit null vorerfahrung so toll geklappt hat, wird das wohl das nächste in das ich mich "einarbeite". dann klappts vielleicht auch mit den 375mhz (das sind immerhin 41% mehrleistung gegenüber standard-takt). hab ich schon erwähnt, wie grandios ich den e6500 finde? so viel leistung für nicht mal 70 ocken...

klotz wird nun wieder auf die ´gemütlichen´ 3,85ghz zurückgedreht (immerhin 32% oc).

@iku19sp: ist dieses koolance teil echt all-in-one? genial, dass das in den schacht passt. lässt sich das auch vertikal verwenden?

edit34: geht raus an alle die was von wasserkühlung verstehen: ich trag meinen klotz viel durch die gegend (vom arbeitszimmer in die stube und minimum ein mal die woche zu nem kollegen [snes bomberman zu dritt via ps3 controller - aber das ist ne andere geschichte ] hält das ne wakü aus, oder nimmt die da ruckzuck schaden? freu mich über die rückmeldung, bedankt...



[mcpaschetnik]

hallo,

hatte jemand schon den arctic freezer 7 LP aufm zotac installiert oder kann zumindest etwas darüber berichten, ob er draufpasst oder ob es da mit dem ram probs gibt?
überlege mir den kühler zu holen um damit den stock zu ersetzen. cpu ist ein e8200.

gruß

..::mcpaschetnik::..



[iku19sp]

@asmodeus, ich warte selber noch auf das kollance all-in-one,
denke der horizontale Betrieb ist zwingend, aber wer weiss
vertikaler Betrieb wird sicher noch getestet.

WaKü auf dem Zotac müsste bei oc die Temp.
der CPU unter 50 °C halten, ist vom Radiator und deren
Lüfter abhängig. Zur Zeit suche ich noch den optimalen
Radiator, ich denke 2x140 mm Block auf dem Gehäuse
ist noch 'tragbar'...



[asmodeus]

besten dank für die infos! 50°C bei noch weniger geräuschkulisse, klingt sehr gut. bin derzeit unter vollast wieder auf den gemütlichen 60°C, wobei ich dem frontlüfter den u.l.n.a. verpasst habe.
nochmal zur 'tragbarkeit': meine bedenken gehen nicht so sehr in richtung gewicht, sondern eher in richtung 'haltbarkeit' der anlage. kann das hin und hergeschleppe ne wakü auf dauer ab, oder muss ich mir gedanken machen dass ich damit über kurz oder lang nen wasserschaden verursache? denn die kombi aus portabilität und leistung war für mich hauptgrund für den bau...



[Fearrider2]

Guten Abend zusammen,
ich habe ein riesen Problem:-(
Seit ein paar Tagen rennt mein PC nicht mehr...
Hab gedacht es wäre das Netzteil vom Sugo-Gehäuse.
Also ein großes Netzteil dran und es passiert folgendes: Wenn ich den Power-Button drücke läuft der CPU-Lüfter an unb wieder aus, das gleiche passiert beim 2. drücken.
Wenn ich weiter drücke passiert nix mehr!!
Dann warte ich ne Zeitlang und alles wieder von vorne.
Ich weiß, als Beschreibung ziemlich dürftig, aber kann mir trotzdem jemand helfen????
Im Voraus vielen Dank!!!

Gruß
Fearrider2



[MENCHI]

Ein RAM Riegel raus. Clear CMOS. Neustart.

Ist wahrscheinlich das MoBo.



[iku19sp]

....kann das hin und hergeschleppe ne wakü auf dauer ab, oder muss ich mir gedanken machen dass ich damit über kurz oder lang nen wasserschaden verursache? denn die kombi aus portabilität und leistung war für mich hauptgrund für den bau...

Nun, eigenlich ist bei der Wakü ja alles fest verschraubt,
beim Transport kann eigenlich nichts schief gehen, die
Kühlflüssigkeit ist ja im geschlossenen System, die Pumpe
ist beim Herumtragen ja abgestellt, also auch kein Problem.
Einzig je nach verwendeten Radiator wird das
ganze Sys hald etwas gewichtig, vielleicht hol ich beim
Baumarkt noch schwarze Tragbügel



[MENCHI]

Für den Fall der Fälle: siehe hier.



[Fearrider2]

@Menchi
hab den Fehler gefunden: Es hat im Bereich der Kondensatoren geraucht!! Denke, es ist die 12V Spannungsversorgung für die CPU



[StaxCoding]

Hey Leute,
habe seit heut Mittag auch das 9300-I-E Board in meinem LianLi Q07
Konnte erfolgreich das Teil zusammen bauen und mein System installieren (Win 7). Habe dann versucht meine externe Festplatte (Seagate Freeagent Go USB 2.0) anzuschliessen und es hat wunderbar geklappt Nach einem Neustart dann ... erkannte er die Festplatte nicht mehr -.-

Habe es dann auf dem selben System mit einer Linuxdistribution (Ubunto 10.4 Beta 2) versucht und auch dort wurde die Platte nicht erkannt. An meinem Netbook jedoch läuft sie unter Ubuntu und Win7 einwandfrei ?!?

Die Festplatte bekommt wohl Strom, da die LEDs anfangen zu leuchten, aber die HDD ansich macht Klackgeräusche. Ich behaupte mal das sie nicht genug Strom bekommt um richtig zu laufen.

BTW: Alle anderen USB-Geräte funktionieren einwandfrei...

Habt ihr damit schon Erfahrungen gemacht? Wie könnte man es beheben?
gruß
Stax



[MENCHI]

@StaxCoding: wenn die Festplatte anfängt "laute" Klack- / Kratz- / Pfeiffgeräusche von sich zu geben, ist es meistens ein Indiz für einen Defekt. Wenn es möglich ist, sichere alle Daten und lass mal ein Error Scan (HD Tune) drüber laufen.



[StaxCoding]

@Menchi
Die Festplatte ist nicht defekt. Läuft auf allen anderen Systemen wunderbar und gibt dort auch keine Geräusche von sich, zumindest keine die sie nicht machen sollte



[kallekurt]

Hey Leute,
habe seit heut Mittag auch das 9300-I-E Board in meinem LianLi Q07
Konnte erfolgreich das Teil zusammen bauen und mein System installieren (Win 7). Habe dann versucht meine externe Festplatte (Seagate Freeagent Go USB 2.0) anzuschliessen und es hat wunderbar geklappt Nach einem Neustart dann ... erkannte er die Festplatte nicht mehr -.-

Habe es dann auf dem selben System mit einer Linuxdistribution (Ubunto 10.4 Beta 2) versucht und auch dort wurde die Platte nicht erkannt. An meinem Netbook jedoch läuft sie unter Ubuntu und Win7 einwandfrei ?!?

Die Festplatte bekommt wohl Strom, da die LEDs anfangen zu leuchten, aber die HDD ansich macht Klackgeräusche. Ich behaupte mal das sie nicht genug Strom bekommt um richtig zu laufen.

BTW: Alle anderen USB-Geräte funktionieren einwandfrei...

Habt ihr damit schon Erfahrungen gemacht? Wie könnte man es beheben?
gruß
Stax

Schonmal probiert die Platte hinten direkt an die USB-Ports vom Board zu hängen? Bei den Ports am Gehäuse hatte ich auch schon ähnliche Probleme.



[StaxCoding]

Das Problem besteht an der vorderen "Gehäuse"-Anschlüssen genauso wie hinten an den Boardanschlüssen.



[Hovac]

Ich habe hier nichts zum Via Wlan Adapter gefunden. Der macht bei mir Probleme. Mit einem Alice DSL Router will er nicht. Nach 2-4 Klicks bin ich aus dem Internet auch wenn die Netzwerkverbindung/Signalstärke OK ist. Nach Deaktivierung/Aktivierung habe ich dann wieder 2-4 Klicks. Mit O2 DSL hatte ich die Probleme nicht. Kennt jmd. das Problem beim 9300 ITX?



[Patric_]

Ältere Treiber hatten/haben Probleme mit WPA2.
Mit dem neusten von zotacusa.com gehts bei mir in Verbindung mit der Fritzbox auf WPA2.
Probier den Treiber oder nur WPA1



[Hovac]

WPA/WPA2/WEP alles einmal durch. WEP geht gar nicht, WPA/WPA2 ist das gleiche Problem. Ein Defekt wäre genau jetzt doch sehr zufällig. Der Treiber ist der gleiche wie der von der Zotac.de Seite. So ein Mist, finde ja gerade die integrierte Antenne gut, die USB Sticks als Lösung schauen doch ganz schön hinten raus.
