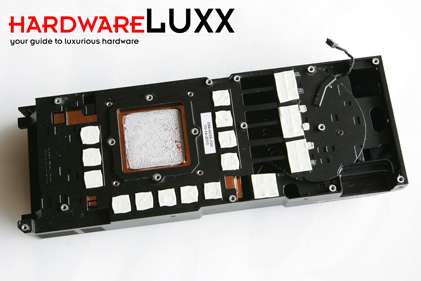

Schaut man sich den Kühler etwas genauer an, wird sichtbar, welche Komponenten durch diesen abgedeckt werden. Nur die GPU selbst sitzt direkt auf einem Kupferkühler. Die Speicherchips sowie einige weitere Komponenten kühlt die Metallplatte bzw. der Boden des Kühlers.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

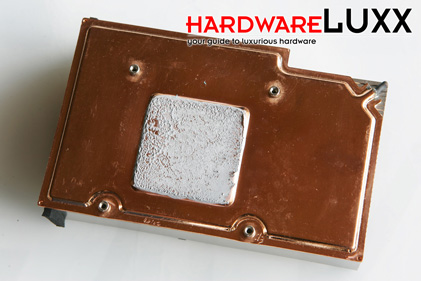

Hier abgebildet ist der eigentliche Kühlblock, welcher die Abwärme von der GPU abführen soll. Wie zu sehen ist, besteht dieser Block aus Kupfer und beinhaltet die ebenfalls bereits erwähnte Vapor-Chamber.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

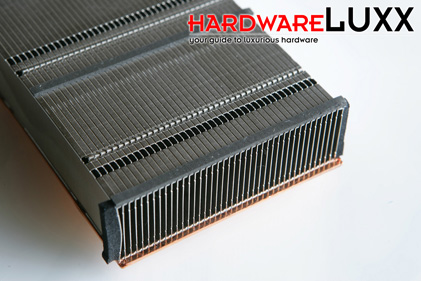

Natürlich muss auch die Vapor-Chamber die Abwärme irgendwie weitergeben können. Dies geschieht über Kühllamellen aus Aluminium, die dicke Metalleinlagen beinhalten.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

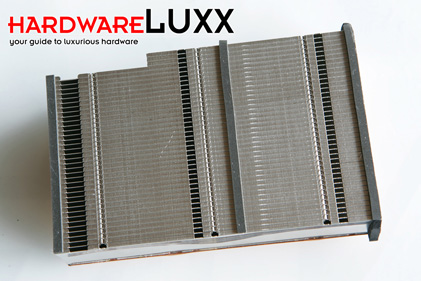

In Längsrichtung wird durch den Lüfter die kühle Luft durch den Kühlblock geblasen. Um Störgeräusche durch Vibrationen zu vermeiden, sind Schaumstoffstreifen zu sehen, welche den Block fest im Kühler sitzen lassen.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

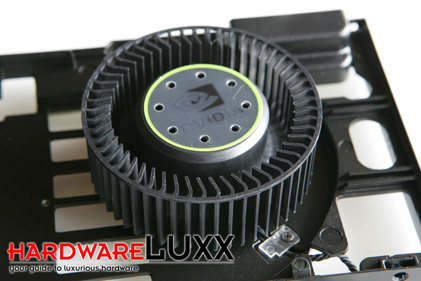

Ebenfalls bereits erwähnt haben wir den 80-mm-Radiallüfter. Dieser ist hier noch einmal im Detail zu sehen.
