Dritter Vertreter in diesem Vergleich ist die Gigabyte GeForce GTX 770 WindForce 3X OC. Auch sie ist das derzeit schnellste Modell der GeForce GTX 770 aus dem Hause Gigabyte.
{jphoto image=37880}

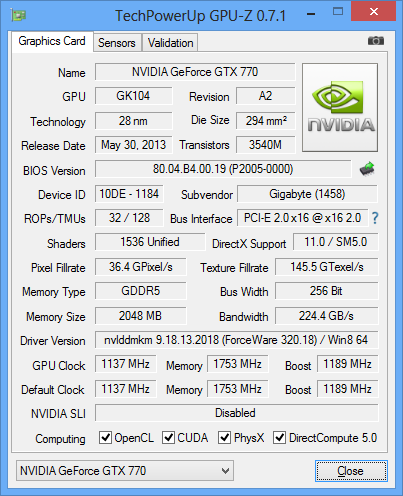

Werfen wir zunächst einmal einen Blick auf den GPU-Z-Screenshot, um uns die technischen Daten bestätigen zu lassen.
[figure image=images/stories/galleries/reviews/2013/gtx770-retail/gigabyte-gtx770-gpuz.png]GPU-Z-Screenshot der Gigabyte GeForce GTX 770 WindForce 3X OC[/figure]
Das Sample im Detail
Bei Gigabyte geht man etwas aggressiver an die Übertaktung der Karte heran, als dies beispielsweise ASUS getan hat. So arbeitet sie mit einem Basis-Takt von 1137 MHz, was einer 8,7 prozentigen Übertaktung gegenüber dem Referenzmodell entspricht. Beim Boost-Takt legt Gigabyte 1189 MHz an - eine Steigerung von 7 Prozent. Aber auch bei der Gigabyte GeForce GTX 770 WindForce 3X OC bleibt es beim Speichertakt von 1753 MHz.
Bei den 1189 MHz als Boost-Takt sollte es in der Praxis aber nicht bleiben, denn hier erreichte die GPU meist Werte von 1241 MHz, was einer Steigerung von 4,3 Prozent entspricht. Was all dies wert ist, werden wir aber erst bei den Benchmarks sehen.
| Die Gigabyte GeForce GTX 770 WindForce 3X OC im Detail | ||
|---|---|---|
| Taktraten (2D/3D) | Chip | 324 MHz/1137 MHz |
| Speicher | 162 MHz / 1753 MHz | |
| Turbo | 1189 MHz | |
| Speicherausstattung | Größe | 2048 MB |
| Hersteller, Typ | Samsung, GDDR5 | |
| Speicherinterface | 256 Bit | |
| Layout | Länge (inkl. Slotblech) | 25,5 cm |
| Länge (inkl. Kühler) | 28,0 cm | |
| Breite (inkl. Kühler) | 13,0 cm | |
| Höhe (inkl. Kühler) | 3,4 cm (Dual-Slot) | |
| Stromversorgung | 1x 8-Pin 1x 6-Pin | |
| Spannungsversorgung | 4+1 Phasen | |
| Kühler | Größe | Dual-Slot |
| Kühlkörper | 6 Kupfer-Heatpipes vernickelte Aluminiumfinnen | |
| Lüfter | 3x 75-mm-Axiallüfter | |
| Anschlüsse | 2x DL-DVI 1x DisplayPort 1x HDMI | |
| Lieferumfang | Handbuch | |
Anders als ASUS und einige andere Hersteller hat es Gigabyte bei den Dimensionen der Strom- und Spannungsversorgung bei den Vorgaben von NVIDIA belassen. Vier Phasen kümmern sich um die GPU und eine um den Speicher. Natürlich gibt auch Gigabyte an, besonders hochwertige Komponenten zu verbauen.
[figure image=images/stories/galleries/reviews/2013/gtx770-retail/gigabyte-gtx770-1-rs.jpg link=images/stories/galleries/reviews/2013/gtx770-retail/gigabyte-gtx770-1.jpg alt=Gigabyte GeForce GTX 770 WindForce 3X OC]Gigabyte GeForce GTX 770 WindForce 3X OC[/figure]
Die GV-N770OC-2GD oder auch GeForce GTX 770 WindForce 3X OC kommt mit dem ebenfalls bereits bekannten WindForce-3X-Kühler daher. Dieser kann bis zu 450 Watt abführen, was auf der GeForce GTX 770 sicherlich nicht nötig sein wird. Von der eigentlichen Karte ist aufgrund des großen Lüfters wenig zu sehen.
[figure image=images/stories/galleries/reviews/2013/gtx770-retail/gigabyte-gtx770-2-rs.jpg link=images/stories/galleries/reviews/2013/gtx770-retail/gigabyte-gtx770-2.jpg alt=Gigabyte GeForce GTX 770 WindForce 3X OC]Gigabyte GeForce GTX 770 WindForce 3X OC[/figure]
Die Rückseite des PCBs weist einige größere Änderungen gegenüber dem Design der Referenzversion auf. Gigabyte verwendet also wie die meisten Hersteller auch ein eigenes Design, ohne dabei aber allzu spektakuläre Änderungen einzupflegen.
[figure image=images/stories/galleries/reviews/2013/gtx770-retail/gigabyte-gtx770-3-rs.jpg link=images/stories/galleries/reviews/2013/gtx770-retail/gigabyte-gtx770-3.jpg alt=Gigabyte GeForce GTX 770 WindForce 3X OC]Gigabyte GeForce GTX 770 WindForce 3X OC[/figure]
Gleich drei 75-mm-Lüfter kümmern sich um die nötige Frischluft auf der Gigabyte GeForce GTX 770 WindForce 3X OC. Durch die transparenten Lüfterschaufeln sind bereits die Heatpipes und der Kühler als solches zu erkennen.
[figure image=images/stories/galleries/reviews/2013/gtx770-retail/gigabyte-gtx770-4-rs.jpg link=images/stories/galleries/reviews/2013/gtx770-retail/gigabyte-gtx770-4.jpg alt=Gigabyte GeForce GTX 770 WindForce 3X OC]Gigabyte GeForce GTX 770 WindForce 3X OC[/figure]
Bei einer TDP von 230 Watt reichen die beiden zusätzlichen Stromanschlüsse mit insgesamt 300 Watt (75 Watt über PCI-Express-Slot + 75 bzw. 150 Watt über die beiden Anschlüsse) sicherlich aus - trotz werksseitiger Übertaktung.
[figure image=images/stories/galleries/reviews/2013/gtx770-retail/gigabyte-gtx770-5-rs.jpg link=images/stories/galleries/reviews/2013/gtx770-retail/gigabyte-gtx770-5.jpg alt=Gigabyte GeForce GTX 770 WindForce 3X OC]Gigabyte GeForce GTX 770 WindForce 3X OC[/figure]
Einige der wichtigen Komponenten für die Strom- und Spannungsversorgung hat Gigabyte auf die Rückseite des PCBs verfrachtet. Hier sind dann auch gleich einige größere Leiterbahnen zu erkennen. Welchen Effekt diese genau haben sollen, wissen wir allerdings nicht.
[figure image=images/stories/galleries/reviews/2013/gtx770-retail/gigabyte-gtx770-6-rs.jpg link=images/stories/galleries/reviews/2013/gtx770-retail/gigabyte-gtx770-6.jpg alt=Gigabyte GeForce GTX 770 WindForce 3X OC]Gigabyte GeForce GTX 770 WindForce 3X OC[/figure]
Die Slotblende bietet den üblichen Anblick in Form von zweimal Dual-Link-DVI (1x DVI-I und 1x DVI-D) sowie jeweils einmal DisplayPort 1.2 und HDMI 1.4a.
