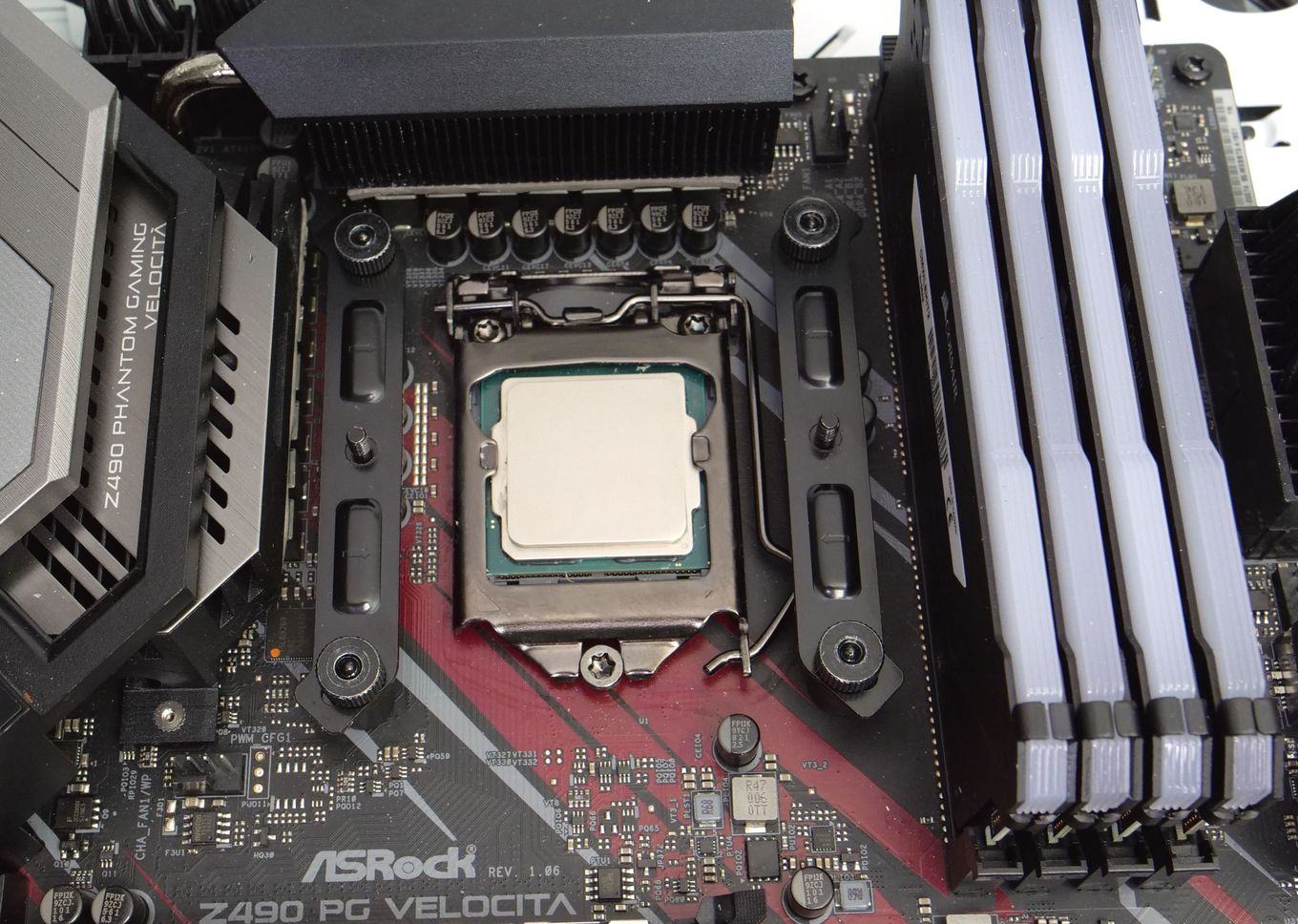

Für die Montage auf dem LGA-1200-Testmainboard haben wir die Metall-Backplate mit Montagebolzen bestückt. Auf diese Bolzen werden Abstandshalter und zwei Montagestege geschoben und mit Rändelmuttern befestigt.

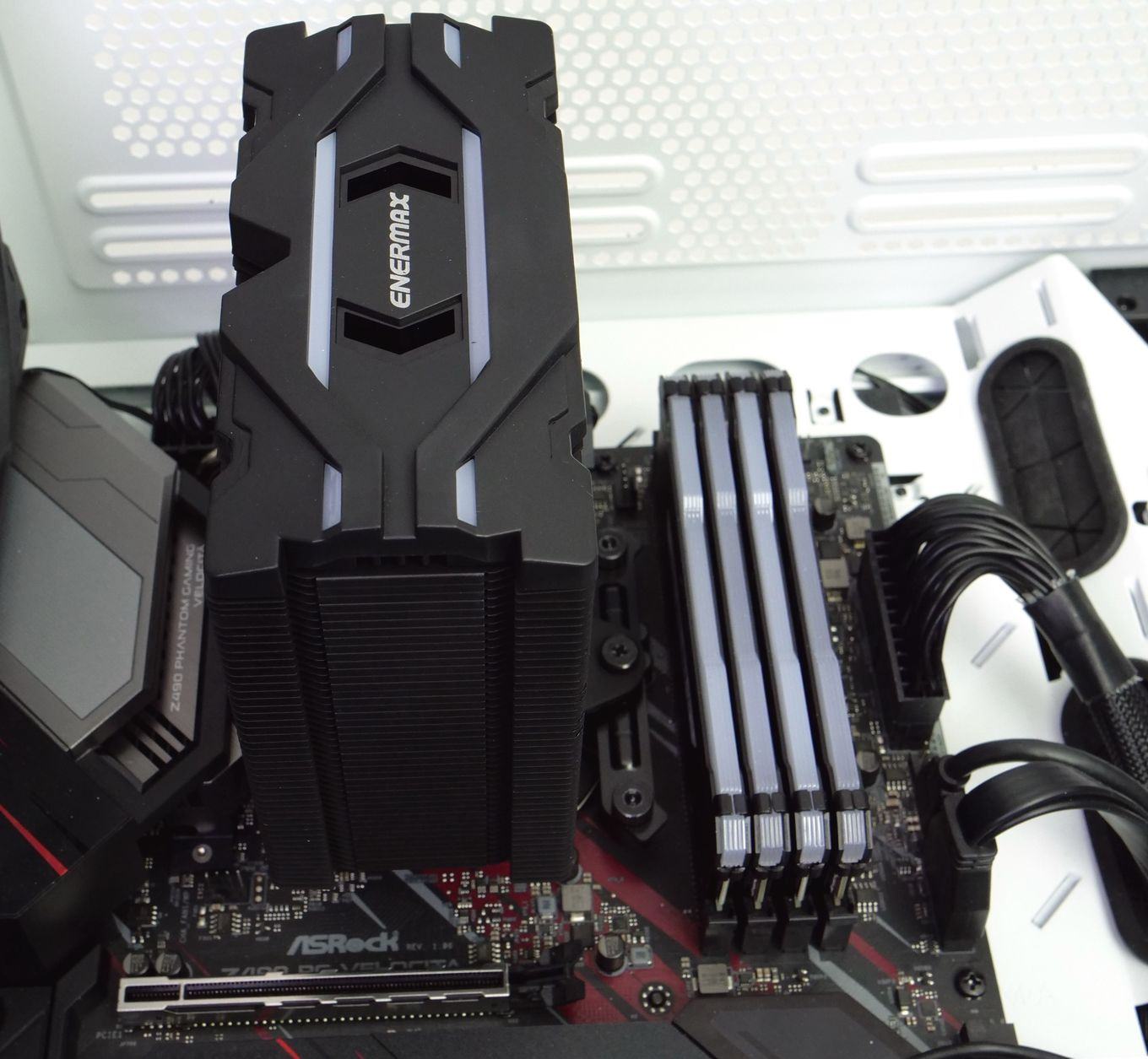

Der Kühler kann dann auf diesen Montagestegen einfach festgeschraubt werden. Eigentlich ist die Montage recht unkompliziert, aber nicht ganz ohne Tücken. Durch den asymmetrischen Aufbau des Kühlers sitzt die eine Montageschraube an der Montagebrücke praktisch unterhalb der Kühlrippen und ist dort durch eine V-förmige Aussparung in den Kühlrippen erreichbar. Man benötigt aber einen Kreuzschlitz-Schraubendreher mit langer und dünner Klinge, um ihn direkt ansetzen zu können. Andere Schraubendreher können zwar angeschrägt angesetzt werden, erschweren aber das korrekte Festziehen der Schraube bzw. beschädigen nach unseren Eindrücken auch schnell den Schraubenkopf. Auch mit einem passenden Schraubendreher benötigten wir mehrere Versuche, um den optimalen Anpressdruck und eine komplette Wärmeleitpastenabdeckung am Kühler zu erreichen.

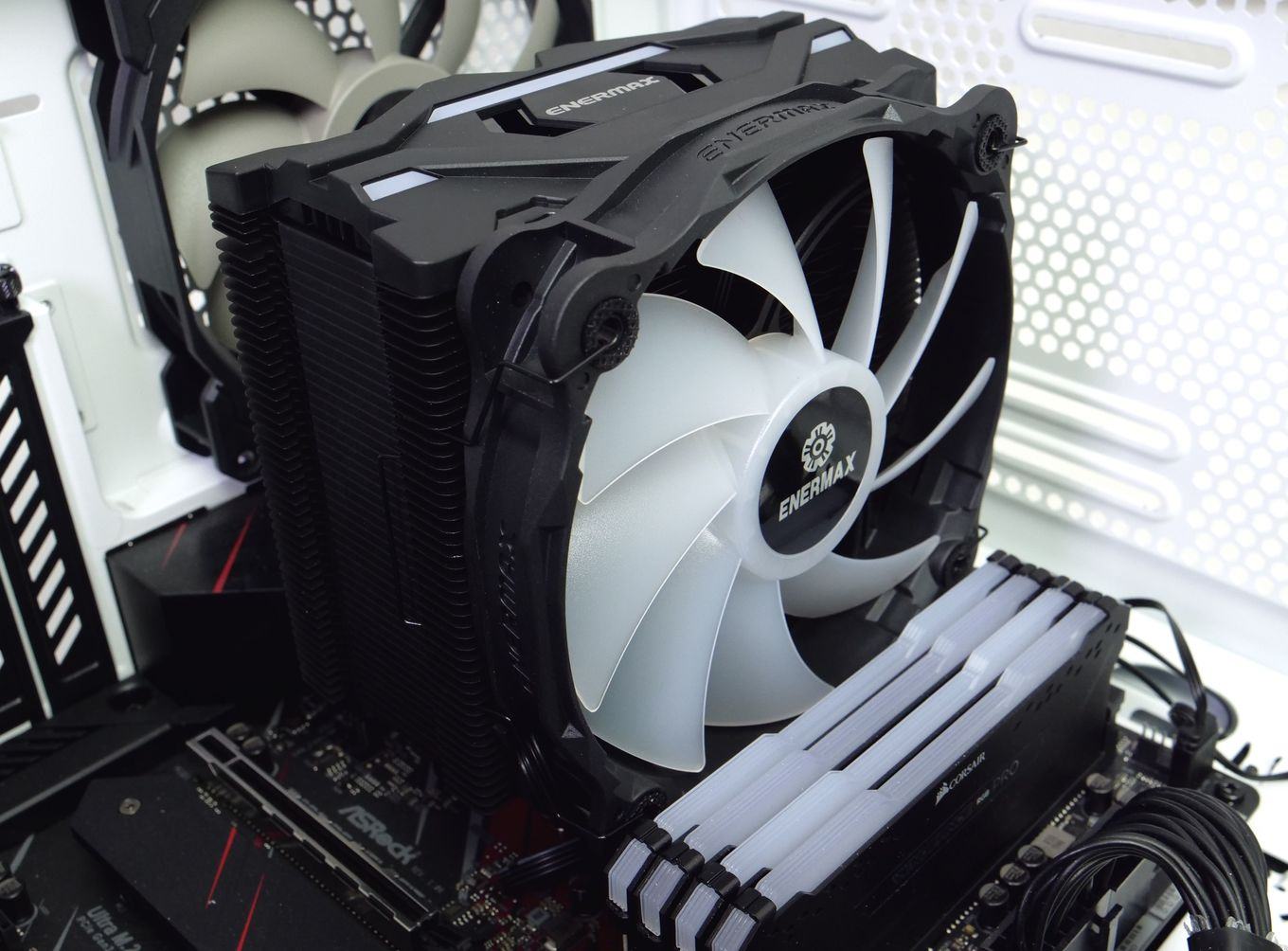

Dank des asymmetrischen Aufbaus bleibt genug Luft, um den Lüfter zwischen Kühler und RAM-Riegeln platzieren zu können.
