Möchte man auf den Sockel AM5 umswitchen und in diesem Segment in die Vollen gehen, geht derzeit kein Weg um den X870E-Chipsatz herum. Durch seine beiden Promontory21-Chips werden rein auf dem Papier die höchste Anzahl an Schnittstellen bereitgestellt, wobei die Realisierung vom jeweiligen Mainboard-Hersteller und Modell abhängt. In der gehobenen Mittelklasse ist MSI mit dem MPG X870E CARBON WIFI unterwegs und bringt zahlreiche Features mit. Wir haben diese Platine für unsere Leser getestet und diese gegen die anderen AM5-Mainboards antreten lassen.
Für einen sportlichen Anschaffungspreis ab 465 Euro ist das MPG X870E CARBON WIFI Teil des Mainboard-Portfolios von MSI und ist ganz klar in der oberen Mittelklasse angesiedelt. Die beiden verbauten Promontory21-Chips bilden den X870E-Chipsatz und dazu gehört im Falle der verbauten Ryzen-7000/9000-CPU die volle PCIe-5.0-Unterstützung an wichtigen Stellen sowie die von AMD verpflichtende Unterbringung des ASM4242-USB4-Controllers, der auch auf dem MPG X870E CARBON WIFI zwei USB4-Ports (bis 40 GBit/s) bereitstellt. Generell sind mehr als genug USB-Buchsen auf dem MPG X870E CARBON WIFI vorhanden.
Für den AM5-Prozessor kommt eine mehr als kräftige CPU-Spannungsversorgung zum Einsatz, welche locker für alle erhätlichen AM5-Modelle und für alle Situationen absolut ausreicht. Neben dem WiFi-7-Modul bringt das MPG X870E CARBON WIFI außerdem je einen 5- und 2,5-GBit/s-LAN-Port mit. Und jede Menge Onboard-Komfort stellt die ATX-Platine bereit, die kaum Wünsche übrig lassen werden. Also, der genauere Blick auf das MSI MPG X870E CARBON WIFI lohnt sich.

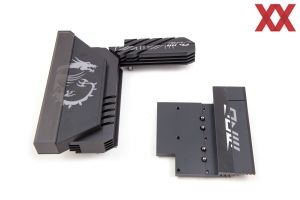

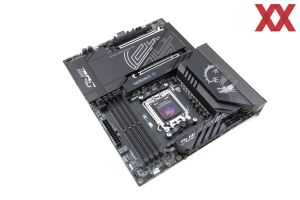

Liebhaber von dunkler Hardware kommen mit dem MSI MPG X870E CARBON WIFI definitiv auf ihre Kosten. MSI hat sowohl das PCB als auch die Kühler und fast alle Anschlüsse in Schwarz gehalten. Einzige einige helle Farbakzente mit dem MPG-Logo und dem MPG-Schriftzug wurden hinterlassen. Nicht zu vergessen den MSI-Gaming-Drachen auf dem I/O-Panel-Cover.
Die technischen Eigenschaften
Das MSI MPG X870E CARBON WIFI wurde mit folgenden technischen Eigenschaften versehen:
| Hersteller und Bezeichnung | MSI MPG X870E CARBON WIFI |
|---|---|
| Mainboard-Format | ATX |
| CPU-Sockel | AM5 (LGA1718, für Ryzen 7000/8000/9000) |
| Stromanschlüsse | 1x 24-Pin ATX 2x 8-Pin EPS12V 1x 8-Pin PCIe |
| VRM-Ausstattung | 21 Phasen (18+2+1) Spannungswandler: 18x Renesas R2209004 (VCore, 110A) 2x Renesas R2209004 (SoC, 110A) 1x Alpha & Omega AOZ5516QI (Misc, 55A) PWM-Controller: 1x Renesas RAA229620 (max. 12 Phasen, für VCore und SoC) 1x RichTek RT3672EE (max. 2 Phasen, für Misc) |
| Preis | ab 465 Euro |
| Webseite | MSI MPG X870E CARBON WIFI |
| Southbridge-/CPU-Features | |
| Chipsatz, Kühlung | AMD X870E Chipsatz, 2x Promontory21, passiv |
| Speicherbänke und Typ | 4x DDR5 UDIMM (Dual-Channel), max. 8.400 MHz (1DPC), CUDIMM-Support |
| Speicherausbau | max. 256 GByte (mit 64-GByte-UDIMMs) |
| Onboard-Features | |
| PCI-Express | 1x PCIe 5.0/4.0 x16 (x16/x8): Mit Ryzen 7000/9000 bis PCIe 5.0 x16 Mit Ryzen 8700/8600/8400 bis PCIe 4.0 x8 Mit Ryzen 8500/8300 bis PCIe 4.0 x4 1x PCIe 5.0/4.0 x16 (x4): Mit Ryzen 7000/9000 bis PCIe 5.0 x4 1x PCIe 4.0 x16 (x4) über AMD X870E |

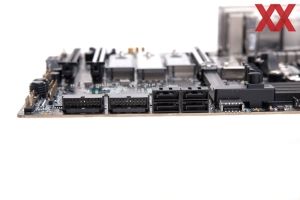

| Storage-Schnittstellen | 4x SATA 6GBit/s über AMD X870E Ryzen 7000/9000: 2x M.2 M-Key bis PCIe 5.0 x4 (1x shared) Ryzen 8000: 1x M.2 M-Key bis PCIe 4.0 x4 2x M.2 M-Key bis PCIe 4.0 x4 über AMD X870E |
| USB | CPU: 2x USB 3.2 Gen2 (4x extern) Chipsatz: 1x USB 3.2 Gen2x2 (1x intern) 5x USB 3.2 Gen2 (4x extern) 4x USB 3.2 Gen1 (4x intern) 4x USB 2.0 (4x intern) ASMedia ASM4242: 2x USB4 (40 GBit/s) Realtek RTS5420: 4x USB 3.2 Gen2 (extern, 1x Typ-C) |
| Grafikschnittstellen | 1x HDMI 2.1 2x DisplayPort 1.4 (über 2x USB4) |
| WLAN / Bluetooth | WiFi 7 nach IEEE 802.11a/b/g/n/ac/ax/be über MediaTek MT7925, Tri-Band, max. 5,8 GBit/s, Bluetooth 5.4 |
| Thunderbolt | - |
| LAN | 1x 5 GBit/s-LAN (Realtek RTL8126) 1x 2,5-GBit/s-LAN (Realtek RTL8125BG) |
| Audio-Codec und Anschlüsse | 8-Channel Realtek ALC4080 Codec 2x 3,5 mm Audio-Jacks 1x TOSLink |
| LED-Beleuchtung | RGB-LEDs: I/O-Panel-Cover 1x 4-Pin RGB-Header 3x 3-Pin ARGB-Header |
| FAN- und WaKü-Header | 1x 4-Pin CPU-FAN-Header 1x 4-Pin AIO-Pump-Header 5x 4-Pin System-FAN-Header |

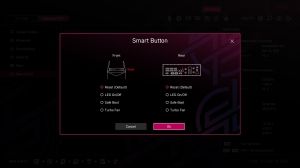

| Onboard-Komfort | Intern: Status-LEDs, Diagnostic-LED, Power-Button, Reset-Button, PCIe-Release-Button, LED-Switch Extern: Clear-CMOS-Button, Flash-BIOS-Button, Smart-Button |
| Herstellergarantie | 3 Jahre (nur über Händler) |
Das mitgelieferte Zubehör
- Quick-Start-Guide
- USB-Stick mit Treiber und Software
- EU-Regulierungshinweise
- USB-Stick mit Software und Treiber
- zwei SATA-Kabel
- 2T2R-WLAN-Antenne
- Front-Panel-Kabel
- ARGB-Verlängerungskabel
- 1-auf-2-RGB-Verlängerungskabel
- ein M.2-Clip II inklusive Entferner
- Shout-Out-Flyer
- MSI-Sticker
MSI gibt dem Käufer des MPG X870E CARBON WIFI neben der Platine auch etwas an Zubehör mit an die Hand. Dazu gehören unter anderem der Quick-Start-Guide, ein USB-Stick mit Software und Treibern, zwei SATA-Kabel und natürlich die frei positionierbare WLAN-Antenne. Doch auch etwas (A)RGB- und M.2-Zubehör liegt bei sowie der Shout-Out-Flyer und ein paar MSI-Sticker.
