[Sammelthread] AMD K7 - Sockel A (462)

stunned_guy schrieb:
Man kann im BIOS zumindest den FSB, RAM-Takt, Spannung CPU und Spannung RAM ändern.
Ist halt blöd, wenn man die Ergebnisse bei HWBot hochlädt und es wird ein XP3200+ angezeigt, obwohl ich einen XP2500+ drin habe.
Zum Vergrößern anklicken....
Sorry, hat was länger gedauert.

Kannst du mal nachsehen, welcher clock generator bei dir verbaut ist?
Ich kann bei meinem board auch nicht mit setfsb den Takt ändern. Dann habe ich versucht die einzelnen Register manuell zu ändern. Die richtigen register zeigt setfsb auch an. Die Änderungen werden leider nicht übernommen. Im Datenblatt zum clockgenerator stehen die einzelnen register drin.

Hier hast du zwei Programme, vielleicht funktionieren die bei dir. Bei mir jedenfalls nicht.


Anhänge

  • cheepomemtweak005.zip
    1,3 MB · Aufrufe: 88
  • setfsbU14beta2_L7S7A2.zip
    74,3 KB · Aufrufe: 100
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Danke, ich werde mal was probieren. Der Taktgeber müsste ein RTM360-746R sein.
Ist dein Board ein Ehemaliges von mir ?
Welche PCB-Revision hast du ? Ich habe die 1.02, hatte aber auch schon eine 1.03 in der Hand.

stunned_guy schrieb:
Ist dein Board ein Ehemaliges von mir ?
Welche PCB-Revision hast du ? Ich habe die 1.02, hatte aber auch schon eine 1.03 in der Hand.
Zum Vergrößern anklicken....
Nein, meins habe ich bei Ebay für 2,5€ bekommen.
Ich habe die R3.01. Ich wollte speziell die R3.0 haben.

Die beiden obigen Programme funktionieren auch bei mir nicht.

Cheepomemtweaker -> "Compatible chipset not detected"
setfesb -> freezt beim drücken auf "Get FSB"

@stunned_guy
Hmm, blöd. Es gibt noch den normalen Clockgen. Den würde ich mal versuchen. Clockgen hat bei mir auch nicht funktioniert. Immerhin hat er den korrekten FSB Takt erkannt.

Ich kann bei meinem K7S8X den Takt in Windows nicht ändern. Ich habe versucht manuell die register vom clock generator zu ändern. Werte werden nicht übernommen. :(
Immerhin kann ich sehen, was beim clock generator eingestellt ist. Für deinen clock generator habe ich kein Datenblatt gefunden.

Der Taktgeber ist bei mir ja auch nicht bei SetFSB hinterlegt, da kann ich nichts tun.
Habe das System auch schon wieder abgebaut, weitere Boards warten ;)

Es gibt Tage, da findet man Kleinigkeiten und freut sich wie ein Schneekönig!



Hat wer ne Ahnung, was es mit dem Athlon 4 auf sich hatte?
Duron Aufkleber finde ich immer noch stark. Wer hat sich denn freiwillig die Kastrierten ans Case geheftet? 🤣

Zuletzt bearbeitet:
Ich bin zufällig auf die PCI Register für SIS 735 gestoßen. Vielleicht kann das jemand gebrauchen. Ich poste auch damit sowas nicht verloren geht.

Code:
PCR(PCI Configration Registers) Editor / WPCREDIT for WIN32
Copyright (c) 2000  H.Oda!

[COMMENT]=Author H.Oda!
[MODEL]=K7S5A (SiS735)
[VID]=1039:SiS
[DID]=0735:Host to PCI Bridge

(00)=Vendor Identification
(01)=Vendor Identification

(02)=Device Identification
(03)=Device Identification

[04:7]=(RESERVED)
[04:6]=(RESERVED)
[04:5]=(RESERVED)
[04:4]=(RESERVED)
[04:3]=(RESERVED)
[04:2]=(RESERVED)
[04:1]=(RESERVED)
[04:0]=(RESERVED)

[05:7]=(RESERVED)
[05:6]=(RESERVED)
[05:5]=(RESERVED)
[05:4]=(RESERVED)
[05:3]=(RESERVED)
[05:2]=Bus Master - RO - Default 1 0=can disable 1=cannot
[05:1]=PCI Master Memory Space Access 0=disable 1=enable
[05:0]=I/O Space - RO - Def=1 Host Bridge I/O only at 0CF8h,0CFCh

[06:7]=(RESERVED) RO
[06:6]=(RESERVED) RO
[06:5]=Received Master Abort - WC
[06:4]=Received Target Abort - WC
[06:3]=(RESERVED)
[06:2]=DEVSEL# Timing DEVT
[06:1]=(Same as bit2)
[06:0]=(RESERVED) RO

[07:7]=(RESERVED) RO
[07:6]=(RESERVED) RO
[07:5]=(RESERVED) RO
[07:4]=CAP_LIST - RO - 0=No Cap. listed 1=Cap. listed
[07:3]=(RESERVED) RO
[07:2]=(RESERVED) RO
[07:1]=(RESERVED) RO
[07:0]=(RESERVED) RO

(08)=Revision ID RO
(09)=Programming Interface RO
(0A)=Sub Class Code RO
(0B)=Base Class Code RO
(0C)=Cache Line Size RO
(0D)=Host/PCI Bridge Latency PCI Clocks
(0E)=Header Type RO
(0F)=Built-in Self Test RO

[10:7]=Graphics Window Base Address
[10:6]=(Same as bit7)
[10:5]=(Same as bit7)
[10:4]=(Same as bit7)
[10:3]=(Same as bit7)
[10:2]=(Same as bit7)
[10:1]=(Same as bit7)
[10:0]=(Same as bit7)

[11:7]=(Same as bit7, 10h)
[11:6]=(Same as bit7, 10h)
[11:5]=(RESERVED) RO
[11:4]=(RESERVED) RO
[11:3]=(RESERVED) RO
[11:2]=(RESERVED) RO
[11:1]=(RESERVED) RO
[11:0]=(RESERVED) RO

[12:7]=(RESERVED) RO
[12:6]=(RESERVED) RO
[12:5]=(RESERVED) RO
[12:4]=(RESERVED) RO
[12:3]=(RESERVED) RO
[12:2]=(RESERVED) RO
[12:1]=(RESERVED) RO
[12:0]=(RESERVED) RO

[13:7]=(RESERVED) RO
[13:6]=(RESERVED) RO
[13:5]=(RESERVED) RO
[13:4]=(RESERVED) RO
[13:3]=(RESERVED) RO
[13:2]=(RESERVED) RO
[13:1]=(RESERVED) RO
[13:0]=(RESERVED) RO

(2C)=Upper byte, Subsystem ID R/WO
(2D)=Lower byte, Subsystem ID R/WO
(2E)=Upper byte, Subsystem Vendor ID R/WO
(2F)=Lower byte, Subsystem Vendor ID R/WO

(34)=AGP standard registers block start addr RO

[50:7]=CPU PCI/AGP post write 0=enable 1=disable
[50:6]=PCI/AGP write pre-order 0=disable* 1=enable
[50:5]=Monochrome Display 0=None 1=Present
[50:4]=CPU/ViD Mem Access Prio 00=Rotate 01=AGP Priority
[50:3]=(Same as bit4)
[50:2]=Memory Request Latency 0=Normal 1=Fast
[50:1]=BIU/PCI Memory Pipeline 0=Disable 1=Enable
[50:0]=Mask Read Error 0=Unmask 1=Mask

[51:7]=CPU/Memory Write Pipeline 0=disable 1=enable
[51:6]=Pipeline Speed 0=normal 1=fast
[51:5]=CPU/Memory Read Pipeline 0=disable 1=enable
[51:4]=Async Mem Read Latency 0=CPU Clock 1=Mem clock
[51:3]=CPU/PCI to AGP Arbitration Rate X0=1 Trans 01=8 Trans
[51:2]=(same as bit3)
[51:1]=Read Arbitration, PCI33&66 0=command 1=transaction
[51:0]=Write Arbitration, PCI33&66 0=command 1=transaction

[52:7]=(Reserved)
[52:6]=SysDC Probe Command Counter
[52:5]=(same as bit6)
[52:4]=(same as bit6)
[52:3]=(Reserved)
[52:2]=SysDC Read Commmand Counter
[52:1]=(same as bit2)
[52:0]=(same as bit2)

[53:7]=DDR Async Read Latency 0=normal 1=fast
[53:6]=Max PCI/AGP cycles to sys mem
[53:5]=(same as bit6)
[53:4]=(same as bit6)
[53:3]=(Reserved)
[53:2]=SysDC Write Command Counter
[53:1]=(same as bit2)
[53:0]=(same as bit2)

(54)=Data In Control Register
(55)=(same as 54)
(56)=(same as 54)
(57)=(same as 54)

[58:7]=SDR/DDR tRAS 00=6T 01=7T 10=5T 11=4T
[58:6]=(same as bit7)
[58:5]=SDR/DDR tRP 00=3T 01=2T 10=4T 11=RESERVED
[58:4]=(same as bit5)
[58:3]=SDR/DDDR tRCD 00=3T 01=2T 10=4T 11=RESERVED
[58:2]=(same as bit3)
[58:1]=SDR/DDR tRC 0=tRAS+tRP 1=tRAS+tRP+1T
[58:0]=SDR/DDR tRRD 0=2T 1=3T

[59:7]=(Reserved)
[59:6]=SDR/DDR tWR 0=2T 1=1T
[59:5]=SDR/DDR CL DDR: 00=Reserved 01=2T 10=2.5T 11=3T
[59:4]=SDR: 00=Reserved 01=2T 10=Reserved 11=3T
[59:3]=SDR/DDR R/W Turn-around time 00=Safe 01=Normal
[59:2]=10=Fast 11=Ultra
[59:1]=SDR/DDR Read Latency 00=Safe 01=Normal
[59:0]=10=Fast 11=Ultra

[5A:7]=(Reserved)
[5A:6]=(Reserved)
[5A:5]=Mem R/W Lead-off 0=1 clock behind MA 1=concurrent
[5A:4]=Mem Backgrd Access 0=1 clock behind MA 1=concurrent
[5A:3]=CPU Access Latency 0=Normal 1=Fast
[5A:2]=Mem Back/Back Write Latency 0=Slow 1=Normal
[5A:1]=Mem Sizing Read Align 0=Normal 1=Invert
[5A:0]=SDR Read Latency 0=Safe 1=Fast

[5B:7]=FG & BG Cmd out of order Ctl 0=Enable async 1=disable
[5B:6]=Background Queue Depth 0=2 1=1
[5B:5]=Foreground Queue Depth 00=3 01=2
[5B:4]=10=1 11=Reserved
[5B:3]=(Reserved)
[5B:2]=SDR Page Control 0=Multi 1=Single Page Access
[5B:1]=Read Combine Function 0=enable 1=disable
[5B:0]=Write Combine Function 0=enable 1=disable

[5C:7]=(Reserved)
[5C:6]=SDR/DDR Init Command Sequence
[5C:5]=000=NOP 001=PALL 010=MRS 011=REF 100=EMRS-Normal
[5C:4]=101=EMRS-Weak 110=DLL-Reset 111=RS DLL Disable
[5C:3]=Issue SDR/DDR Init Command 0=disable 1=enable
[5C:2]=DDR Read Stage Dynamic Reset 0=enable 1=disable
[5C:1]=DDR MD/DQS Input Enable 0=disable 1=enable
[5C:0]=SDR MD Output Enable 0=disable 1=enable

[5D:7]=DRAM Refresh Queue Depth
[5D:6]=00=0 01=4 10=8 11=12
[5D:5]=DRAM Refresh Period Control 00=15.6us
[5D:4]=01=7.8us 10=3.9us 11=Reserved
[5D:3]=DRAM Stagger Bank Rfrsh 0=Simul 1=Staggered 1 clock
[5D:2]=CBR refresh Ctr Clock 0=100MHz 1=133MHz
[5D:1]=DRAM Refresh Test Mode 0=Normal 1=Test
[5D:0]=Refresh Cycle Enable 0=disable 1=enable

[5E:7]=(Reserved)
[5E:6]=(Reserved)
[5E:5]=(Reserved)
[5E:4]=(Reserved)
[5E:3]=(Reserved)
[5E:2]=(Reserved)
[5E:1]=Ahead Refresh Clocks 0=10T 1=40T
[5E:0]=Ahead Refresh Enable 0=disable 1=enable

[60:7]=(Reserved) (DIMM0)
[60:6]=DRAM Mode Sel 0=SDR 1=DDR
[60:5]=DRAM Config 0=Single Side 1=Double Side
[60:4]=(Reserved)
[60:3]=DRAM Size 0000=1x11x8 0001=1x13x8 0010=2x12x8 0011=2x13x8
[60:2]=0100=1x11x9 0101=1x13x9 0110=2x12x9 0111=2x13x9
[60:1]=1000=2x12x10 1001=1x13x10 1010=2x12x10 1011=2X13X10
[60:0]=1100=2X11X8 1101=2X13X12 1110=2x12x11 1111=2x13x11

[61:7]=(Reserved) (DIMM1)
[61:6]=DRAM Mode Sel 0=SDR 1=DDR
[61:5]=DRAM Config 0=Single Side 1=Double Side
[61:4]=(Reserved)
[61:3]=DRAM Size 0000=1x11x8 0001=1x13x8 0010=2x12x8 0011=2x13x8
[61:2]=0100=1x11x9 0101=1x13x9 0110=2x12x9 0111=2x13x9
[61:1]=1000=2x12x10 1001=1x13x10 1010=2x12x10 1011=2X13X10
[61:0]=1100=2X11X8 1101=2X13X12 1110=2x12x11 1111=2x13x11

[62:7]=(Reserved) (DIMM2)
[62:6]=DRAM Mode Sel 0=SDR 1=DDR
[62:5]=DRAM Config 0=Single Side 1=Double Side
[62:4]=(Reserved)
[62:3]=DRAM Size 0000=1x11x8 0001=1x13x8 0010=2x12x8 0011=2x13x8
[62:2]=0100=1x11x9 0101=1x13x9 0110=2x12x9 0111=2x13x9
[62:1]=1000=2x12x10 1001=1x13x10 1010=2x12x10 1011=2X13X10
[62:0]=1100=2X11X8 1101=2X13X12 1110=2x12x11 1111=2x13x11

[63:7]=(Reserved) (DIMM3)
[63:6]=DRAM Mode Sel 0=SDR 1=DDR
[63:5]=DRAM Config 0=Single Side 1=Double Side
[63:4]=(Reserved)
[63:3]=DRAM Size 0000=1x11x8 0001=1x13x8 0010=2x12x8 0011=2x13x8
[63:2]=0100=1x11x9 0101=1x13x9 0110=2x12x9 0111=2x13x9
[63:1]=1000=2x12x10 1001=1x13x10 1010=2x12x10 1011=2X13X10
[63:0]=1100=2X11X8 1101=2X13X12 1110=2x12x11 1111=2x13x11

[64:7]=(Reserved)
[64:6]=(Reserved)
[64:5]=(Reserved)
[64:4]=(Reserved)
[64:3]=DRAM DIMM3 Status 0=Absent 1=Installed
[64:2]=DRAM DIMM2 Status 0=Absent 1=Installed
[64:1]=DRAM DIMM1 Status 0=Absent 1=Installed
[64:0]=DRAM DIMM0 Status 0=Absent 1=Installed

[68:7]=A[15:8], ACPI I/O Base Address (Word spanning 69-68h)
[68:6]=(same as bit7)
[68:5]=(same as bit7)
[68:4]=(same as bit7)
[68:3]=(same as bit7)
[68:2]=(same as bit7)
[68:1]=(same as bit7)
[68:0]=(same as bit7)

[69:7]=(Reserved)
[69:6]=(Reserved)
[69:5]=(Reserved)
[69:4]=(Reserved)
[69:3]=(Reserved)
[69:2]=(Reserved)
[69:1]=(Reserved)
[69:0]=ACPI I/O Base Address 15:8 0=Invalid 1=Valid

[6A:7]=ACPI C3 Self-Refresh 0=disable 1=enable
[6A:6]=ACPI C2 Self-Refresh 0=disable 1=enable
[6A:5]=ACPI C1 Self-Refresh 0=disable 1=enable
[6A:4]=ACPI S3 Disconnect Enable 0=disable 1=enable
[6A:3]=ACPI S1 Disconnect Enable 0=disable 1=enable
[6A:2]=ACPI C3 Disconnect Enable 0=disable 1=enable
[6A:1]=ACPI C2 Disconnect Enable 0=disable 1=enable
[6A:0]=ACPI C1 Disconnect Enable 0=disable 1=enable

[70:7]=PCI Master Read Shadow Ram 0=PCI 1=Shadow Ram
[70:6]=(Reserved)
[70:5]=(Reserved)
[70:4]=Read Shadow Region F0000h-FFFFFh 0=PCI 1=Shadow Ram
[70:3]=Read Shadow Region EC000h-EFFFFh 0=PCI 1=Shadow Ram
[70:2]=Read Shadow Region E8000h-EBFFFh 0=PCI 1=Shadow Ram
[70:1]=Read Shadow Region E4000h-E7FFFh 0=PCI 1=Shadow Ram
[70:0]=Read Shadow Region E0000h-E3FFFh 0=PCI 1=Shadow Ram

[71:7]=Read Shadow Region DC000h-DFFFFh 0=PCI 1=Shadow Ram
[71:6]=Read Shadow Region D8000h-DBFFFh 0=PCI 1=Shadow Ram
[71:5]=Read Shadow Region D4000h-D7FFFh 0=PCI 1=Shadow Ram
[71:4]=Read Shadow Region D0000h-D3FFFh 0=PCI 1=Shadow Ram
[71:3]=Read Shadow Region CC000h-CFFFFh 0=PCI 1=Shadow Ram
[71:2]=Read Shadow Region C8000h-CBFFFh 0=PCI 1=Shadow Ram
[71:1]=Read Shadow Region C4000h-C7FFFh 0=PCI 1=Shadow Ram
[71:0]=Read Shadow Region C0000h-C3FFFh 0=PCI 1=Shadow Ram

[72:7]=PCI Master Write Shadow Ram 0=PCI 1=Shadow Ram
[72:6]=(Reserved)
[72:5]=(Reserved)
[72:4]=Write Shadow Region F0000h-FFFFFh 0=PCI 1=Shadow Ram
[72:3]=Write Shadow Region EC000h-EFFFFh 0=PCI 1=Shadow Ram
[72:2]=Write Shadow Region E8000h-EBFFFh 0=PCI 1=Shadow Ram
[72:1]=Write Shadow Region E4000h-E7FFFh 0=PCI 1=Shadow Ram
[72:0]=Write Shadow Region E0000h-E3FFFh 0=PCI 1=Shadow Ram

[72:7]=Write Shadow Region DC000h-DFFFFh 0=PCI 1=Shadow Ram
[72:6]=Write Shadow Region D8000h-DBFFFh 0=PCI 1=Shadow Ram
[72:5]=Write Shadow Region D4000h-D7FFFh 0=PCI 1=Shadow Ram
[72:4]=Write Shadow Region D0000h-D3FFFh 0=PCI 1=Shadow Ram
[72:3]=Write Shadow Region CC000h-CFFFFh 0=PCI 1=Shadow Ram
[72:2]=Write Shadow Region C8000h-CBFFFh 0=PCI 1=Shadow Ram
[72:1]=Write Shadow Region C4000h-C7FFFh 0=PCI 1=Shadow Ram
[72:0]=Write Shadow Region C0000h-C3FFFh 0=PCI 1=Shadow Ram

[77:7]=(Reserved)
[77:6]=(Reserved)
[77:5]=(Reserved)
[77:4]=(Reserved)
[77:3]=(Reserved)
[77:2]=PCI-Hole Area I 0=disable 1=enable
[77:1]=(Reserved)
[77:0]=PCI-Hole Area II 0=disable 1=enable

[78:7]=PCI-Hole I Size 000=64KB 001=128KB
[78:6]=010=256KB 011=512KB 100=1MB
[78:5]=101=2MB 110=4MB 111=8MB
[78:4]=Base Address, PCI-HOLE I (13 Bits)
[78:3]=(same as bit4)
[78:2]=(same as bit4)
[78:1]=(same as bit4)
[78:0]=(same as bit4)

[79:7]=(same as 78H bit4)
[79:6]=(same as 78H bit4)
[79:5]=(same as 78H bit4)
[79:4]=(same as 78H bit4)
[79:3]=(same as 78H bit4)
[79:2]=(same as 78H bit4)
[79:1]=(same as 78H bit4)
[79:0]=(same as 78H bit4)

[7A:7]=PCI-Hole II Size 000=64KB 001=128KB
[7A:6]=010=256KB 011=512KB 100=1MB
[7A:5]=101=2MB 110=4MB 111=8MB
[7A:4]=Base Address, PCI-HOLE II (13 Bits)
[7A:3]=(same as bit4)
[7A:2]=(same as bit4)
[7A:1]=(same as bit4)
[7A:0]=(same as bit4)

[7B:7]=(same as 7AH bit4)
[7B:6]=(same as 7AH bit4)
[7B:5]=(same as 7AH bit4)
[7B:4]=(same as 7AH bit4)
[7B:3]=(same as 7AH bit4)
[7B:2]=(same as 7AH bit4)
[7B:1]=(same as 7AH bit4)
[7B:0]=(same as 7AH bit4)

[80:7]=(Reserved)
[80:6]=(Reserved)
[80:5]=(Reserved)
[80:4]=(Reserved)
[80:3]=CPU-to-PCI33 Front-end Retry 0000=Once 0010=3 Times*
[80:2]=(same as bit3)
[80:1]=(same as bit3)
[80:0]=(same as bit3)

[81:7]=Host Bridge Burst Control 0=enable 1=disable
[81:6]=Post-write PCI combine 0=enable 1=disable
[81:5]=Config-to-Special Conversion 0=enable 1=disable
[81:4]=Target Abort 0=Immediate 1=Try one more time
[81:3]=Dummy CPU-to-PCI Cycles Filter 0=disable 1=enable
[81:2]=(Reserved)
[81:1]=(Reserved)
[81:0]=(Reserved)

[82:7]=(Reserved)
[82:6]=(Reserved)
[82:5]=CPU to PCI Access Latency 0=Normal 1=Fast*
[82:4]=Back-to-Back CPU/PCI Performance 0=Normal 1=Fast*
[82:3]=(Reserved)
[82:2]=(Reserved)
[82:1]=(Reserved)
[82:0]=(Reserved)

[83:7]=(Reserved)
[83:6]=(Reserved)
[83:5]=(Reserved)
[83:4]=(Reserved)
[83:3]=PCI Parking Grant 0=Park on Host Bridge 1=Park on PCI Master
[83:2]=Host Bridge & PCI Master Priority (Larger
[83:1]=Value==Lower Host Bridge Priority
[83:0]=(same as bit2 and bit1)

[84:7]=Write Latency Reserved Buffer Size (4 bits)
[84:6]=(same as bit7)
[84:5]=(same as bit7)
[84:4]=(same as bit7)
[84:3]=Write Latency Control Test 0=disable* 1=enable
[84:2]=Abort Disconnected Delayed Transaction 0=disable* 1=enable
[84:1]=PCI Same Memory Read 0=disable* 1=enable, only same mem
[84:0]=PCI Memory Read Prefetch 0=disable 1=enable*

[85:7]=PCI Discard Timer, Delayed Trans. (in PCI Clocks, 16 bits)
[85:6]=(same as bit7)
[85:5]=(same as bit7)
[85:4]=(same as bit7)
[85:3]=(same as bit7)
[85:2]=(same as bit7)
[85:1]=(same as bit7)
[85:0]=(same as bit7)

[86:7]=(same as 85H bit7)
[86:6]=(same as 85H bit7)
[86:5]=(same as 85H bit7)
[86:4]=(same as 85H bit7)
[86:3]=(same as 85H bit7)
[86:2]=(same as 85H bit7)
[86:1]=(same as 85H bit7)
[86:0]=(same as 85H bit7)

[87:7]=(Reserved)
[87:6]=(Reserved)
[87:5]=(Reserved)
[87:4]=(Reserved)
[87:3]=(Reserved)
[87:2]=(Reserved)
[87:1]=(Reserved)
[87:0]=Write Promotion Control 0=disable 1=enable*

[88:7]=EDB Posted-Write Grant Timer (in PCI Clocks)
[88:6]=(same as bit7)
[88:5]=(same as bit7)
[88:4]=(same as bit7)
[88:3]=(same as bit7)
[88:2]=(same as bit7)
[88:1]=(same as bit7)
[88:0]=(same as bit7)

[89:7]=EDB Write Channel 0=Both Channels 1=One Channel
[89:6]=Disable EDB Write Chan. Select 0=disable Chan 0 1=Chan 1
[89:5]=EDB Read Channel 0=Both Channels 1=One Channel
[89:4]=Disable EDB Read Chan. Select 0=disable Chan 0 1=Chan 1
[89:3]=EDB Read Partition Boundary 0=4QW 1=8 QW
[89:2]=R88h Grant Timer EDB Disconnect 0=disable 1=enable*
[89:1]=EDB Write Transaction Test 0=disable 1=enable
[89:0]=(Reserved)

[8A:7]=EDB Write Chan 0 Cmd FIFO depth 0=8 levels 1=4 levels
[8A:6]=EDB Write Chan 1 Cmd FIFO depth 0=8 levels 1=4 levels
[8A:5]=EDB Write Chan 0 Data FIFO depth 0=16 QW 1=8 QW
[8A:4]=EDB Write Chan 1 Data FIFO depth 0=16 QW 1=8 QW
[8A:3]=EDB Read Chan 0 Cmd FIFO depth 0=8 levels 1=5 levels
[8A:2]=EDB Read Chan 1 Cmd FIFO depth 0=8 levels 1=5 levels
[8A:1]=(Reserved)
[8A:0]=(Reserved)

[8B:7]=EDB Peer-to-Peer Cycle Counter (8 bits)
[8B:6]=00h=0 transactions
[8B:5]=04h=4 transactions*
[8B:4]=(same as bit7, bit6, bit5)
[8B:3]=(same as bit7, bit6, bit5)
[8B:2]=(same as bit7, bit6, bit5)
[8B:1]=(same as bit7, bit6, bit5)
[8B:0]=(same as bit7, bit6, bit5)

[90:7]=GART Base Address (20 bits)
[90:6]=(same as bit7)
[90:5]=(same as bit7)
[90:4]=(same as bit7)
[90:3]=(same as bit7)
[90:2]=(same as bit7)
[90:1]=(same as bit7)
[90:0]=(same as bit7)

[91:7]=(same as 90H bit7)
[91:6]=(same as 90H bit7)
[91:5]=(same as 90H bit7)
[91:4]=(same as 90H bit7)
[91:3]=(same as 90H bit7)
[91:2]=(same as 90H bit7)
[91:1]=(same as 90H bit7)
[91:0]=(same as 90H bit7)

[92:7]=(same as 90H bit7)
[92:6]=(same as 90H bit7)
[92:5]=(same as 90H bit7)
[92:4]=(same as 90H bit7)
[92:3]=(Reserved)
[92:2]=(Reserved)
[92:1]=(Reserved)
[92:0]=(Reserved)

[93:7]=(Reserved)
[93:6]=(Reserved)
[93:5]=(Reserved)
[93:4]=(Reserved)
[93:3]=(Reserved)
[93:2]=(Reserved)
[93:1]=(Reserved)
[93:0]=(Reserved)

[94:7]=(Reserved)
[94:6]=Graphic Window Size 000=4M 001=8M
[94:5]=010=16M 011=32M 100=64M
[94:4]=101=128M 110=256M 111=Reserved
[94:3]=(Reserved)
[94:2]=(Reserved)
[94:1]=Graphic Window Base Address 0=invalid addr 1=valid
[94:0]=GART Remap Base Address (90h) 0=invalid addr 1=valid

[95:7]=(Reserved)
[95:6]=(Reserved)
[95:5]=(Reserved)
[95:4]=(Reserved)
[95:3]=(Reserved)
[95:2]=(Reserved)
[95:1]=GART-Write Blocks AGP Request 0=AGP BlocKed 1=AGP Grant
[95:0]=GW-Write Blocks AGP Request 0=AGP BlocKed 1=AGP Grant

[97:7]=(Reserved)
[97:6]=(Reserved)
[97:5]=(Reserved)
[97:4]=(Reserved)
[97:3]=(Reserved)
[97:2]=GART-Write Stalled Page Cache Block 0=Block 1=Grant
[97:1]=(Reserved)
[97:0]=GART Page Table Cache 0=disable 1=enable

[98:7]=(Reserved)
[98:6]=(Reserved)
[98:5]=(Reserved)
[98:4]=(Reserved)
[98:3]=(Reserved)
[98:2]=(Reserved)
[98:1]=Invalidate Page Table Cache 1=Invalidate, auto cleared
[98:0]=(Reserved)

[99:7]=(Reserved)
[99:6]=SDRCLK Delay Control, Delays in ns are 000=0.0 001=0.5
[99:5]=010=1.0 011=1.5 100=2.0
[99:4]=101=2.5 110=3.0 111=3.5
[99:3]=(Reserved)
[99:2]=(Reserved)
[99:1]=(Reserved)
[99:0]=DDR IO Input Mode 0=Differential Mode 1=Bypass Mode

[9A:7]=Strobe Signal Delay Offset (ns) 000=-0.6 001=-0.4
[9A:6]=010=-0.2 011=0.0 100=+0.2
[9A:5]=101=+0.4 110=+0.6 111=+0.8
[9A:4]=Strobe Signal Delay 0=disable 1=enable
[9A:3]=Strobe Signal Delay, Initial value (ns) 0000=0.8
[9A:2]=0001=1.0 0010=1.2 0011=1.4 0100=1.6 0101=1.8 0110=2.0
[9A:1]=0111=2.2 1000=2.4 1001=2.6 1010=2.8 1011=3.0 1100=3.2
[9A:0]=1101=3.4 1110=3.6 1111=3.8

[9B:7]=(Reserved)
[9B:6]=AGP TCLK Delay (ns) 000=-0.5 001=0.0
[9B:5]=010=+0.5 011=+1.0 100=+1.5
[9B:4]=101=+2.0 110=+2.5 111=+3.0
[9B:3]=(Reserved)
[9B:2]=(Reserved)
[9B:1]=(Reserved)
[9B:0]=CPUCLK/SDCLK Synchronous Control 1=Sync 2=Async

[9C:7]=(Reserved)
[9C:6]=(Reserved)
[9C:5]=Signal Hold Time (ns) 00=+0.5
[9C:4]=01=+1.0 10=+1.5 11=+2.0
[9C:3]=(Reserved)
[9C:2]=(Reserved)
[9C:1]=MD Signal Hold Time 00=+0.5
[9C:0]=01=+1.0 10=+1.5 11=+2.0

[9D:7]=(Reserved)
[9D:6]=(Reserved)
[9D:5]=DQM Signal Hold Time (ns) 00=+0.5
[9D:4]=01=+1.0 10=+1.5 11=+2.0
[9D:3]=(Reserved)
[9D:2]=(Reserved)
[9D:1]=MA Signal Hold Time (ns) 00=+0.5
[9D:0]=01=+1.0 10=+1.5 11=+2.0

[9E:7]=(Reserved)
[9E:6]=(Reserved)
[9E:5]=CS Signal Hold Time (ns) 00=+0.5
[9E:4]=01=+1.0 10=+1.5 11=+2.0
[9E:3]=(Reserved)
[9E:2]=(Reserved)
[9E:1]=DQS/CSB Signal Hold Time (ns) 00=+0.5
[9E:0]=01=+1.0 10=+1.5 11=+2.0

[9F:7]=FWSDCLKO Timing Control 0=Early Clock 1=No Early Clock
[9F:6]=(Reserved)
[9F:5]=CKE Setup Time 00=Normal
[9F:4]=01=Early 0.5T 10=Early 1T 11=Reserved
[9F:3]=CKE Hold Time (ns) 0000=+0.5 0001=+1.0
[9F:2]=0010=+1.5 0011=+2.0 0100=+2.5 0101=+3.0 0110=+3.5
[9F:1]=0111=+4.0 1000=+4.5 1001=+5.0 1010=+5.5 1011=+6.0
[9F:0]=1100=+6.5 1101=+7.0 1110=+7.5 1111=+8.0

[A0:7]=Output DQS Signal Delay (ns) 00=+0.0
[A0:6]=01=+0.2 10=+0.4 11=+0.6
[A0:5]=Output MD Signal Delay (ns) 00=+0.0
[A0:4]=01=+0.2 10=+0.4 11=+0.6
[A0:3]=MD[63:0] Pre-Driver Slew 0=Normal 1=Fast
[A0:2]=MD[63:0] Driving 00=0.5X 001=1.0X
[A0:1]=010=1.5X 011=2.0X 100=2.5X
[A0:0]=101=3.0X 110=3.5X 111=4.0X

[A1:7]=DQM[7:0] Pre-driver Slew 0=Normal 1=Fast
[A1:6]=DQM[7:0] Driver Rating 000=0.5x 001=1.0X
[A1:5]=010=1.5x 011=2.0x 100=2.5x
[A1:4]=101=3.0x 110=3.5x 111=4.0x
[A1:3]=SRAS#/SCAS#/WE#/MA[14:0] Pre-driver Slew 0=Normal 1=Fast
[A1:2]=(Reserved)
[A1:1]=SRAS#/SCAS#/WE#/MA[14:0] Driver Rating 00=1X
[A1:0]=01=2X 10=3X 11=4X

[A2:7]=CS[5:0]# Pre-Driver Slew 0=Normal 1=Fast
[A2:6]=(Reserved)
[A2:5]=CS[5:0]# Driving 00=0.5X
[A2:4]=01=1.0x 10=1.5x 11=2.0x
[A2:3]=DQS[7:0]/CSB[7:0]# Pre-driver Slew 0=Normal 1=Fast
[A2:2]=DQS[7:0]/CSB[7:0]# Driving 000=0.5X 001=1.0X
[A2:1]=010=1.5X 011=2.0X 100=2.5X
[A2:0]=101=3.0X 110=3.5X 111=4.0X

[A3:7]=(Reserved)
[A3:6]=(Reserved)
[A3:5]=(Reserved)
[A3:4]=(Reserved)
[A3:3]=CKE Pre-driver Slew 0=Normal 1=Fast
[A3:2]=(Reserved)
[A3:1]=CKE Driving 00=1X
[A3:0]=01=2X 10=3X 11=4X

[B0:7]=Status of Hardware Trap
[B0:6]=(same as bit7)
[B0:5]=(same as bit7)
[B0:4]=(same as bit7)
[B0:3]=(same as bit7)
[B0:2]=(same as bit7)
[B0:1]=(same as bit7)
[B0:0]=(same as bit7)

[B4:7]=Status of Hardware Trap
[B4:6]=(same as bit7)
[B4:5]=(same as bit7)
[B4:4]=(same as bit7)
[B4:3]=(same as bit7)
[B4:2]=(same as bit7)
[B4:1]=(same as bit7)
[B4:0]=(same as bit7)

[B5:7]=(same as B4h bit7)
[B5:6]=(same as B4h bit7)
[B5:5]=(same as B4h bit7)
[B5:4]=(same as B4h bit7)
[B5:3]=(same as B4h bit7)
[B5:2]=(same as B4h bit7)
[B5:1]=(same as B4h bit7)
[B5:0]=(same as B4h bit7)

[B6:7]=(same as B4h bit7)
[B6:6]=(same as B4h bit7)
[B6:5]=(same as B4h bit7)
[B6:4]=(same as B4h bit7)
[B6:3]=(same as B4h bit7)
[B6:2]=(same as B4h bit7)
[B6:1]=(same as B4h bit7)
[B6:0]=(same as B4h bit7)

[B7:7]=(same as B4h bit7)
[B7:6]=(same as B4h bit7)
[B7:5]=(same as B4h bit7)
[B7:4]=(same as B4h bit7)
[B7:3]=(same as B4h bit7)
[B7:2]=(same as B4h bit7)
[B7:1]=(same as B4h bit7)
[B7:0]=(same as B4h bit7)

[B8:7]=SysDataEvenClkDly (EC) (clocks) 000=No Delay 001=0.5 RO
[B8:6]=010=1.0 011=1.5 100=2.0
[B8:5]=101=2.5 110=3.0 111=3.5
[B8:4]=SysDataOddClkDly (OC) (clocks) 000=No delay 001=0.5 RO
[B8:3]=010=1.0 011=1.5 100=2.0
[B8:2]=101=2.5 110=3.0 111=3.5
[B8:1]=SysDataEvenDly (ED) (clocks) 00=No delay RO
[B8:0]=01=0.5 10=1.0 11=Reserved

[B9:7]=SysDataOddDly (OD) (clocks) 00=No delay RO
[B9:6]=01=0.5 10=1.0 11=Reserved
[B9:5]=SysAddDly (AD) (clocks) 00=No Delay RO
[B9:4]=01=0.5 10=1.0 11=Reserved
[B9:3]=SysPushPull (PP) Drivers 0=Open drain 1=Push/Pull RO
[B9:2]=DECSysComp (DS) 0=Proc Iface w Alpha logic 1=Not RO
[B9:1]=SysDCDelay -Proc Clock Delay from data RDY until date REC RO
[B9:0]=(same as bit1)

[BA:7]=(same as B9h bit1)
[BA:6]=(same as B9h bit1)
[BA:5]=SysAddWide (EX) 0=enabled 1=disabled RO
[BA:4]=SysAddPage (PM) 0=Cache block interleave 1=Page mode RO
[BA:3]=SysAddClkDly (AC) (clocks) 000=No delay 001=0.5 RO
[BA:2]=010=1.0 011=1.5 100-2.0
[BA:1]=101=2.5 110=3.0 111=3.5
[BA:0]=SysResetClkOffset (RO) 00=Bit-time 0

[BB:7]=01=Bit-time 1 10=Bit-time 2 11=Bit-time 3
[BB:6]=SysDataRecMuxPreload (DM) Value RO
[BB:5]=(same as bit6)
[BB:4]=(same as bit6)
[BB:3]=SysAddRecMuxPreload (AM) Value RO
[BB:2]=(same as bit3)
[BB:1]=(same as bit3)
[BB:0]=BitTimesPerSysClk (BT) 0=2 Xfr/SYSCLK 1=4 Xfr/SYSCLK

[BD:7]=Address FIFO Initialze Count RO
[BD:6]=(same as bit7)
[BD:5]=Data FIFO Initialize Count RO
[BD:4]=(same as bit5)
[BD:3]=(Reserved)
[BD:2]=WrToRd Delay RO
[BD:1]=RdToWr Delay RO
[BD:0]=(same as bit1)

[BE:7]=(Reserved)
[BE:6]=(Reserved)
[BE:5]=FID Value RO 00000=11.0 00001=11.5 00010=12.0
[BE:4]=00011=12.5 00100=5.0 00101=5.5 00110=6.0
[BE:3]=00111=6.5 01000=7.0 01001=7.5 01010=8.0
[BE:2]=01011=8.5 01100=9.0 01101=9.5 01110=10.0
[BE:1]=01111=10.5 10000=3.0 10001=3.5 100104.0 10011=4.5
[BE:0]=(Reserved)

[BF:7]=(Reserved)
[BF:6]=Auto Compensation Control 0=By HW Trap 1=Disable
[BF:5]=Fixed Time S2K Compensation 0=disable 1=enable
[BF:4]=S2K Manual Compensation Offset 0=enable 1=disable
[BF:3]=NMOS S2K Compensation Offset 00=-1
[BF:2]=01=0 10=+1 11=+2
[BF:1]=PMOS S2K Compensation Offset 00=+1
[BF:0]=01=0 10=-1 11=-2

[C0:7]=(Reserved)
[C0:6]=(Reserved)
[C0:5]=(Reserved)
[C0:4]=(Reserved)
[C0:3]=(Reserved)
[C0:2]=(Reserved)
[C0:1]=(Reserved)
[C0:0]=(Reserved)

[C1:7]=AGP Major Revision (4 bits) RO
[C1:6]=(same as bit7)
[C1:5]=(same as bit7)
[C1:4]=(same as bit7)
[C1:3]=AGP Minor Revision (4 bits) RO
[C1:2]=(same as bit3)
[C1:1]=(same as bit3)
[C1:0]=(same as bit3)

[C2:7]=Next Capability (8 bits) RO
[C2:6]=(same as bit7)
[C2:5]=(same as bit7)
[C2:4]=(same as bit7)
[C2:3]=(same as bit7)
[C2:2]=(same as bit7)
[C2:1]=(same as bit7)
[C2:0]=(same as bit7)

[C3:7]=AGP Capability ID (8 bits) RO
[C3:6]=(same as bit7)
[C3:5]=(same as bit7)
[C3:4]=(same as bit7)
[C3:3]=(same as bit7)
[C3:2]=(same as bit7)
[C3:1]=(same as bit7)
[C3:0]=(same as bit7)

[C4:7]=Max AGP Requests by Sis735 (8 bits) RO
[C4:6]=(same as bit7)
[C4:5]=(same as bit7)
[C4:4]=(same as bit7)
[C4:3]=(same as bit7)
[C4:2]=(same as bit7)
[C4:1]=(same as bit7)
[C4:0]=(same as bit7)

[C5:7]=(Reserved)
[C5:6]=(Reserved)
[C5:5]=(Reserved)
[C5:4]=(Reserved)
[C5:3]=(Reserved)
[C5:2]=(Reserved)
[C5:1]=(Reserved)
[C5:0]=(Reserved)

[C6:7]=(Reserved)
[C6:6]=(Reserved)
[C6:5]=(Reserved)
[C6:4]=(Reserved)
[C6:3]=(Reserved)
[C6:2]=(Reserved)
[C6:1]=SBA Support? 0=No 1=Yes RO
[C6:0]=(Reserved)

[C7:7]=(Reserved)
[C7:6]=(Reserved)
[C7:5]=(Reserved)
[C7:4]=Fast Writes Support? 0=No 1=Yes RO
[C7:3]=(Reserved)
[C7:2]=AGP Data Rate (4X) RO
[C7:1]=(same as bit2)
[C7:0]=(same as bit2)

[C8:7]=(Reserved)
[C8:6]=(Reserved)
[C8:5]=(Reserved)
[C8:4]=(Reserved)
[C8:3]=(Reserved)
[C8:2]=(Reserved)
[C8:1]=(Reserved)
[C8:0]=(Reserved)

[C9:7]=(Reserved)
[C9:6]=(Reserved)
[C9:5]=(Reserved)
[C9:4]=(Reserved)
[C9:3]=(Reserved)
[C9:2]=(Reserved)
[C9:1]=(Reserved)
[C9:0]=(Reserved)

[CA:7]=(Reserved)
[CA:6]=(Reserved)
[CA:5]=(Reserved)
[CA:4]=(Reserved)
[CA:3]=(Reserved)
[CA:2]=(Reserved)
[CA:1]=SBA Enable 0=disable 1=enable
[CA:0]=AGP Enable 0-disable 1=enable

[CB:7]=(Reserved)
[CB:6]=(Reserved)
[CB:5]=(Reserved)
[CB:4]=FW Enable 0=disable 1=enable
[CB:3]=(Reserved)
[CB:2]=Data Rate 001=1X 010=2X 100=4X XXX=Reserved
[CB:1]=(same as bit2)
[CB:0]=(same as bit2)

[D0:7]=(Reserved)
[D0:6]=(Reserved)
[D0:5]=(Reserved)
[D0:4]=(Reserved)
[D0:3]=CPU-to-PCI Front-end retry 0000=1 Retry 0010=3 Retries
[D0:2]=(same as bit3)
[D0:1]=(same as bit3)
[D0:0]=(same as bit3)

[D1:7]=Host Bridge/AGP Burst Cycles 0=enable* 1=disable
[D1:6]=AGP Post Write Combines 0=enable* 1=disable
[D1:5]=Config to Special Conversion 0=enable* 1=disable
[D1:4]=FW Data Transfer Mode 0=Normal* 1=Test
[D1:3]=Dummy CPU/AGP Cycle Filter 0=disable 1=enable
[D1:2]=(Reserved)
[D1:1]=(Reserved)
[D1:0]=(Reserved)

[D2:7]=(Reserved)
[D2:6]=(Reserved)
[D2:5]=CPU to AGP Access Latency 0=Normal 1=Fast*
[D2:4]=CPU/AGP Back to Back Performance 0=Normal 1=Fast*
[D2:3]=(Reserved)
[D2:2]=AGP 4X Capability 0=enable 1=disable
[D2:1]=AGP FW Capability 0=enable 1=disable
[D2:0]=AGP Master BMREQ Map 0=No AGP Mapping 1=AGP Maps to BMREQ

[D3:7]=735/AGP Read Grant Threshold 00=1 block
[D3:6]=01=2 blocks 10=4 blocks 11=8 blocks
[D3:5]=Read Grant Pipeline Control 0=Fast 1=Slow
[D3:4]=AGP Write Flush 0=Flush low priority 1=Flush low and high
[D3:3]=AGP Stage Control Reset 0=De-assert reset 1=Assert reset
[D3:2]=AGP Counter Test 0=Normal 1=Test mode
[D3:1]=AGP/PCI Pipeline 0=Slow 1=Fast
[D3:0]=TRDY# Data Transfer Delay 0=Min Delay 1=Max Delay

[D4:7]=(Reserved)
[D4:6]=(Reserved)
[D4:5]=(Reserved)
[D4:4]=(Reserved)
[D4:3]=Read Partition Size 0=4QW 1=8QW
[D4:2]=Abort Disconnect. Delayed Transact. 0=disable* 1=enable
[D4:1]=Allow only same PCI66 Read CMD 0=disable* 1=enable
[D4:0]=PCI66 Mem Read Prefetch 0=disable 1=enable

[D5:7]=Value of PCI66 Discard Timer, Delayed Transaction (16 bits)
[D5:6]=(same as bit7)
[D5:5]=(same as bit7)
[D5:4]=(same as bit7)
[D5:3]=(same as bit7)
[D5:2]=(same as bit7)
[D5:1]=(same as bit7)
[D5:0]=(same as bit7)

[D6:7]=(same as D5H bit7)
[D6:6]=(same as D5H bit7)
[D6:5]=(same as D5H bit7)
[D6:4]=(same as D5H bit7)
[D6:3]=(same as D5H bit7)
[D6:2]=(same as D5H bit7)
[D6:1]=(same as D5H bit7)
[D6:0]=(same as D5H bit7)

[D8:7]=Initial Value for APRT Timer (in AGP Clocks)
[D8:6]=(same as bit7)
[D8:5]=(same as bit7)
[D8:4]=(same as bit7)
[D8:3]=(same as bit7)
[D8:2]=(same as bit7)
[D8:1]=(same as bit7)
[D8:0]=(same as bit7)

[D9:7]=Initial Value for DPT Timer (in AGP Clocks)
[D9:6]=(same as bit7)
[D9:5]=(same as bit7)
[D9:4]=(same as bit7)
[D9:3]=(same as bit7)
[D9:2]=(same as bit7)
[D9:1]=(same as bit7)
[D9:0]=(same as bit7)

[DA:7]=Data Transfer Counter (DTC)
[DA:6]=(same as bit7)
[DA:5]=(same as bit7)
[DA:4]=(same as bit7)
[DA:3]=Write Buffer Flush Counter (WBFC)
[DA:2]=(same as bit3)
[DA:1]=(same as bit3)
[DA:0]=(same as bit3)

[DC:7]=Manual Calibration Driving Strength
[DC:6]=(same as bit7)
[DC:5]=(same as bit7)
[DC:4]=(same as bit7)
[DC:3]=(same as bit7)
[DC:2]=(same as bit7)
[DC:1]=(same as bit7)
[DC:0]=(same as bit7)

[DD:7]=Calibration Control 0=Value from RDCb 1=Automatic Generation
[DD:6]=AGP Buffer Slew Rate 0=Fast 1=Slow
[DD:5]=Input Buffer Type 0=Differential 1=Bypass/Single-ended
[DD:4]=(Reserved)
[DD:3]=Automatic Calibration (see bit7) 0=disable 1=enable
[DD:2]=Calibration Interval 00=5ms
[DD:1]=01=10ms 10=20ms 11=40ms
[DD:0]=(Reserved)

Diese Register sollen auch zum Teil zu den mordeneren Chipsätzen wie 746FX / 748 passen.


Anhänge

  • 10390735.zip
    6,9 KB · Aufrufe: 84
Damit kann man den SIS Chipsatz schneller oder stabiler machen. Bei meinem K7S8X mit einem mod BIOS kann ich einiges davon auch im BIOS einstellen. Wie viel schneller kann ich noch nicht sagen.

Ich habe die register da oben noch nicht mit meinem K7S8X (SIS746FX) abgeglichen.

The Sandman schrieb:
Ohne Drahtbrücke im Sockel bleiben die Bios-Einstellungen unter Win im Tweaker bestehen..:wall:
Zum Vergrößern anklicken....
Das habe ich nicht verstanden. :( Wie meinst du das? Ich verstehe den Zusammenhang zwischen der Drahtbrücke und den BIOS Einstellungen nicht.


The Sandman schrieb:
Was das Problem mit der Übernahme von den Werten angeht, bringt auch ein Reset und neu flashen nichts. Was ich im Bios setze, wird nicht in Win übernommen. Weiterhin resetten sich die von euch hinzugefügten Einstellungen nach einem Reboot. Die normalen Werte, die schon default drin waren und man ändern kann (Timings etc) verbleiben aber
Zum Vergrößern anklicken....
Welche romsips Werte wird denn bei "auto" geladen. Vielleicht funktioniert der Knopf nicht richtig, oder das BIOS benutzt den CMOS Wert für etwas anderes. Zum testen könntest du ja für die neuen Funktionen andere Werte als auto wählen und den CMOS screen mit RWE posten. Da müssten die Einstellungen sehen.


The Sandman schrieb:
Das NF7 löscht bei einem kritischen Fehler sein komplettes Gedächtnis. Wenn man "einfg/insert" gedrückt hält, fährt es aber normalerweise mit der als letztes bekannten funktionierenden Konfiguration hoch.
Zum Vergrößern anklicken....
Wenn man mit gedrückter "einfg" Taste startet, wird im übrigen eine romsip Tabelle aus dem "FAILSAFE" Bereich geladen. siehe hier:

digitalbath schrieb:
Im Haupt-BIOS direkt nach dem BPL-Modul (NVMM, bzw. NVDAMC ) gibt es ebenfalls 4 Tabellen der Romsips. Sie sind meist mit denen aus dem System-Modul identisch. Aber mit der Reihenfolge:
1414 1414 = 166MHz
0C0C 0C0C = 100MHz, Start nach Winflash
0C0C 0C0C = 100MHz
0C0C 0C0C = 100MHz, Start mit gedrückter Einfg Taste
Die drei letzten Tabellen sind für den Fail-Safe-Boot zuständig sein. Setzt man hier die Tabellen für z.B. 166MHz ein, fährt das System im Notfall mit 166MHz statt 100MHz hoch.
Deshalb lasse ich ab jetzt beim modden die erste Zeile im original Zusand. Änderungen hier sind demnach nicht umbedingt notwendig.
Zum Vergrößern anklicken....

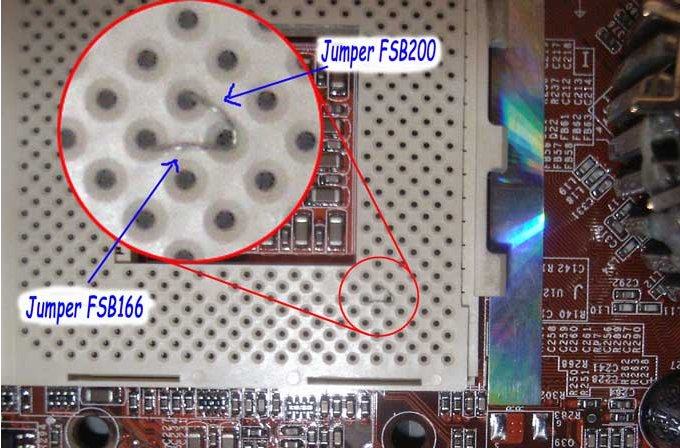

Hardmod L12 funktioniert nicht mit den neuen Werten beim NF7. Sobald der Draht aus dem Sockel raus ist, speichert das BIOS Tref/SIPS/alpha timings usw. bis ins OS. Oft wird auch das komplette BIOS nach einem Reset auf defaults gestellt (mit Draht).

Das Ultra B übernimmt ja gar keinen Wert in das OS kein Tref (ROMSIPS muss ich ich noch mal schauen). Muss irgendwas mit L12 oder der Implementation zu tun haben. Ultra B kann auch mit einem XP-M nicht auf 166-MHz gezwungen werden - sind immer 100-MHz bzw. 200-MHz



valid.x86.fr

AMD Athlon XP-M @ 2431.82 MHz - CPU-Z VALIDATOR

[212bv7] Validated Dump by Sandman HWL (2021-04-21 18:51:17) - MB: Abit NF7-S/NF7NF7-V (nVidia-nForce2) - RAM: 1024 MB
valid.x86.fr valid.x86.fr

Zuletzt bearbeitet:
Bei 266 MHz steigt der USB aus :cautious: Hab auf Arbeit noch ne Microsoft PS2 Maus mit Ball... hätte nicht gedacht, das ich die nochmal brauche.



Das ist natürlich alles andere als stabil.

CPU @ 1,70V
Vdd @ 1,8V
Ram @ 2,77V

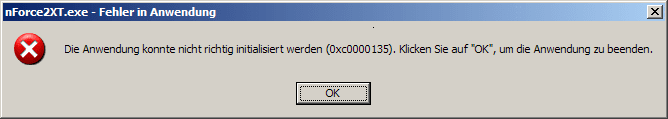

net framework 2.0 installiert?
www.chip.de

Microsoft .NET Framework 2.0

Microsoft .NET Framework 2.0 Deutsch: Neueste Version des Windows-Patches.
www.chip.de www.chip.de

Mehr FSB habe ich gerade mit 1x 256MB TCCD probiert, aber mit denen ereiche ich die Werte von den unbekannten Corsairs nicht (ganz kurz stehen 272-MHz auf dem Schirm, aber lassen sich nicht knipsen). Außer validieren kann ich bei 270-MHz nichts. Aber Immerhin ganz ohne VDD-Mod.

Fehlt aber noch immer ein gutes Stück zu den besten Boards:

Reference Frequency overclocking records @ HWBOT

Overclocking records
hwbot.org hwbot.org

Reference Frequency overclocking records @ HWBOT

Overclocking records
hwbot.org hwbot.org

E: Im Anhang ist die Beta2 vom Tweaker


Anhänge

  • nForce2XT_1.0_beta2_20201127.zip
    180,4 KB · Aufrufe: 98
Zuletzt bearbeitet:
Ich hab die Werte oben mit ADATA PC4800 erreicht. Mit 2x512MB Kingston 3200er TCCDs komme ich relativ stabil bis 250 MHz, da zicken die ADATA PC4800 (2x256MB) schon rum. Dafür booten die selbst 265 MHz noch ins Windows. Ich habe vorhin mal 270 MHz in Clockgen eingestellt. Das geöffnete CPUZ zeigt diesen FSB dann an, ich kann den Rechner dann nur nicht mehr bedienen. Drücke ich auf den Power-Button, fährt er aber herunter. Ich teste morgen mal mit PS2 Maus.

The Sandman schrieb:
net framework 2.0 installiert?
Zum Vergrößern anklicken....
Teste ich jetzt...

Hängt wahrscheinlich nur die Maus. Mit Alt+Tab zwischen den Fenstern umherspringen und dann die Fenster mit Alt+Space über das Kontextmenü mit den Pfeiltasten verschieben. Enter zum verankern.
Es gibt glaub eine Tastenkombi in CPUz, um die Valid automatisch abzuspeichern...

F7 ist die Nummer für die Speicherung des Files. Ich mache das nur so. Manchmal dauert es aber, bis die Datei in den CPU-Z Ordner abgespeichert wird, da können mal 10 Sekunden weg sein und in der Zeit ist das System gefreezt ;) Zumindest bei unterschiedlichen Chipsätzen auf Sockel A. Bei Sockel 939 geht das recht fix innerhalb von 2-3 Sekunden.

Ich hab ne Funk-Maus / -Tastatur Kombi über USB-Dongle :sneaky:
Ich hätte aber noch ne Kabelgebundene USB-Tastatur... doch ich gehe davon aus, das die dann auch nicht läuft? Leider bekomme ich die mit einem USB2PS2-Adapter auch nicht zum laufen.

Passiert wohl auf allen nF2 Boards früher oder später, wenn der FSB ausgereizt ist. Danach haut es die Grafikkarte bzw. deren Treiber weg :/

The Sandman schrieb:
Hardmod L12 funktioniert nicht mit den neuen Werten beim NF7. Sobald der Draht aus dem Sockel raus ist, speichert das BIOS Tref/SIPS/alpha timings usw. bis ins OS. Oft wird auch das komplette BIOS nach einem Reset auf defaults gestellt (mit Draht).

Das Ultra B übernimmt ja gar keinen Wert in das OS. Muss irgendwas mit L12 oder der Implementation zu tun haben. Ultra B kann auch mit einem XP-M nicht auf 166-MHz gezwungen werden - sind immer 100-MHz bzw. 200-MHz
Zum Vergrößern anklicken....
Hmm, das ist schon seltsam. Mit Ohne L12 funktionieren die zusätzlichen Optionen, ohne mit L12 nicht? Ich sehe darin keinen Zusammenhang, den man fixen könnte. Ich versuche mal meine Gedankengänge mal zu ordnen:
  • der L12 mod macht aus der 133MHz CPU eine 166MHz CPU, sprich, es werden die 166MHz sips geladen. Die meisten mod romsips haben für alle CPUs (100Mhz/133MHz/166MHz/200Mhz) die gleichen sips.
  • Der speed-index am Anfang jeder sip Tabelle weicht je nach romsip ab. Normal sollte das so sein:
  1. 133MHz Interface disable (Nvidia: 0C0C 0C0C=100MHz)
  2. 133MHz Interface enable (Nvidia: 1010 1010=133MHz)
  3. 166MHz Interface disable (Nvidia: 1414 1414=166MHz)
  4. 166MHz Interface enable (Nvidia: 1414 1414=166MHz)
  5. 200MHz Interface disable (Nvidia: 1818 1818=200MHz)
  6. 200MHz Interface enable (Nvidia: 1818 1818=200MHz)
  • Bei manchen mod romsips stehen dann überall die 1818 1818; bei manchen dann 0C10 1414. Für mich stellt sich die Frage in wie weit das gewichtig ist. Ich versuche meist diesen speed-index möglichst nah am original zu halten. Einen Unterschied konnte ich bis jetzt nicht feststellen. Ich weiß auch nicht, ob der speed-index überhaupt etwas bewirkt.
  • Nur eine Idee: Vielleicht lädt das NF7 BIOS für 166MHz CPUs noch andere Parameter, die wir nicht kennen? Das heraus zu finden dürfte schwer sein.
  • Vielleicht als Test: Das DDED Interface disabled BIOS hat für 133MHz und 166/200MHz andere romsips. Damit kann man testen, welche Sips geladen werden. Beim Original BIOS kann man das auch sehen.
  • Bei DFI sieht die sip Tabelle anders aus. Da steht nach den 200MHz sips noch weitere (240?, 263?) Tabellen und zum Schluss nochmal 133MHz, 166MHz.
  • Soweit ich in deinen screens gesehen habe, werden bei dem XP-M die 200/240/263 Tabellen geladen.
  • Keine Ahnung wie ich dir helfen kann. :(
@ItsFun
sieht gut aus! Bei mir ist bei 264MHz schluss. Ich freue mich immer wenn einer mehr schafft.
Bei mir haben PS2 Tastatur und Maus noch keinen MHz mehr gemacht.

edit.
oben korrigiert

Zuletzt bearbeitet:
Praktischer Versuch: Steck ein Stück Draht für den 166-MHz Mod in den Sockel von deinem NF7 und versuch es nachzustellen?
Nachdem ich 12h an meinem rumbebencht habe, habe ich irgendwann vergessen, dass der Draht steckt und gestern fiel es mir wieder ein. Draht draußen = kein Problem mehr damit, dass die Werte im Tweaker wieder auf default stehen.



MIT L12 funktionieren die Optionen nicht! Sie werden nicht in Windows übernommen

Zuletzt bearbeitet:
Den L12 Hardmod kenn ich ja. Ich kann nur nicht nachvollziehen, warum der mit 166MHz setting nicht richtig funktioniert. Eigentlich sollte das ja auch egal sein. Mit der originalen Konfiguration als 133Mhz CPU funktioniert es ja.
Ich hatte den mod auch mal vor einiger Zeit mal gemacht, da hatte ich keine Probleme.

Dann weiß ich nicht weiter. Die falschen Pins dürfte ich wohl kaum verbunden haben, da mit ziemlicher Sicherheit ein NF7 oder XP-M weniger unter uns weilen würde...

Den L12 Hardmod würde ich eher an der CPU machen. Ich wickel dann ein Draht um zwei Pins. Damit habe ich einem 2200+TB zu den kleinen Multis verholfen.


Anmelden, um zu antworten.

Ähnliche Themen

R
Lesertest Be Quiet! Dark Rock Pro 5
Antworten
0
Aufrufe
975
_roman_
R
xmogelx
[User-Review] Lesertest mit ADATA/XPG und ASUS - XPG Invader X BTF - ASUS TUF Gaming Z790-BTF WiFi
Antworten
0
Aufrufe
229
xmogelx
xmogelx
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
