heutige Arbeit:

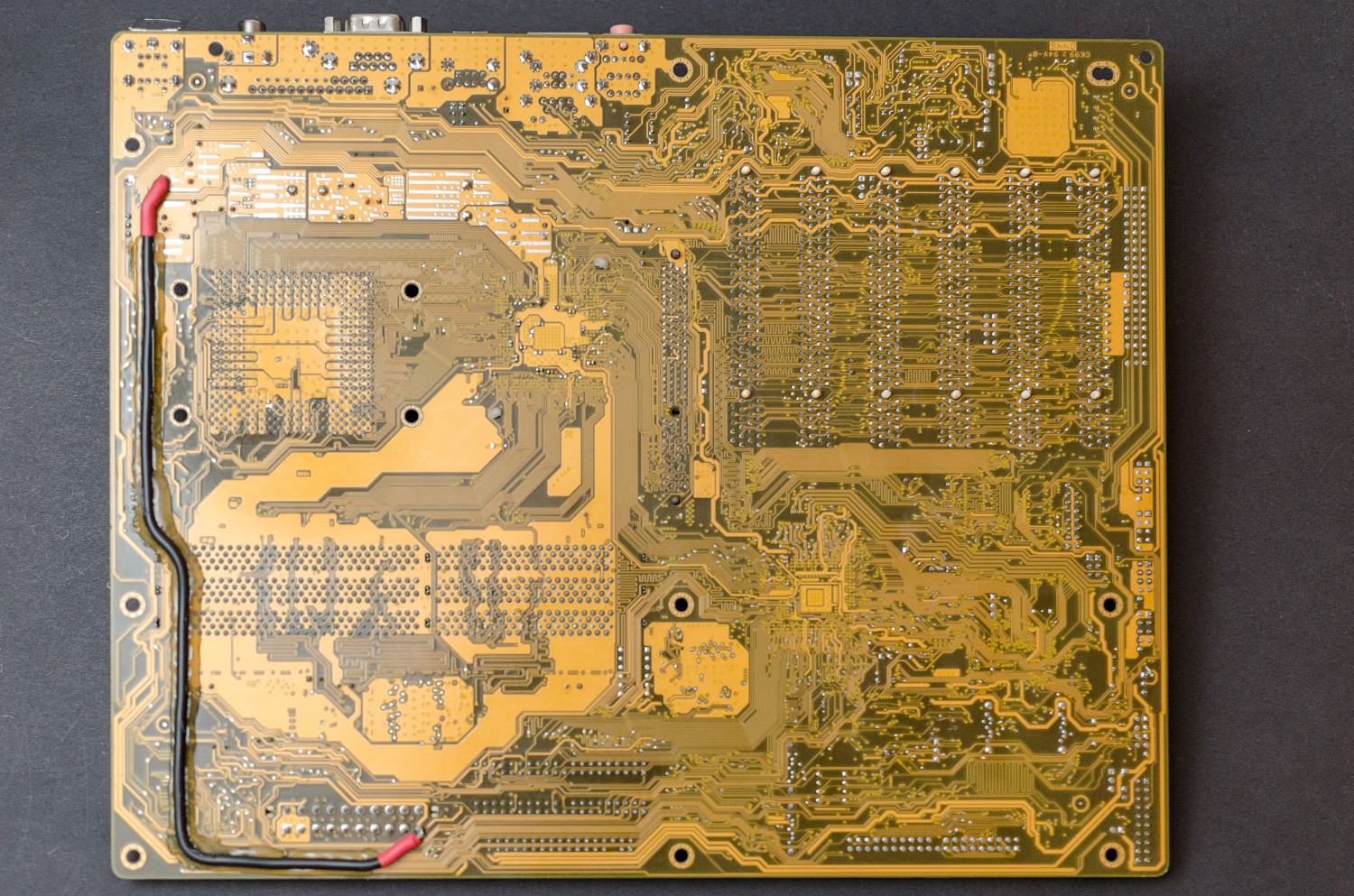

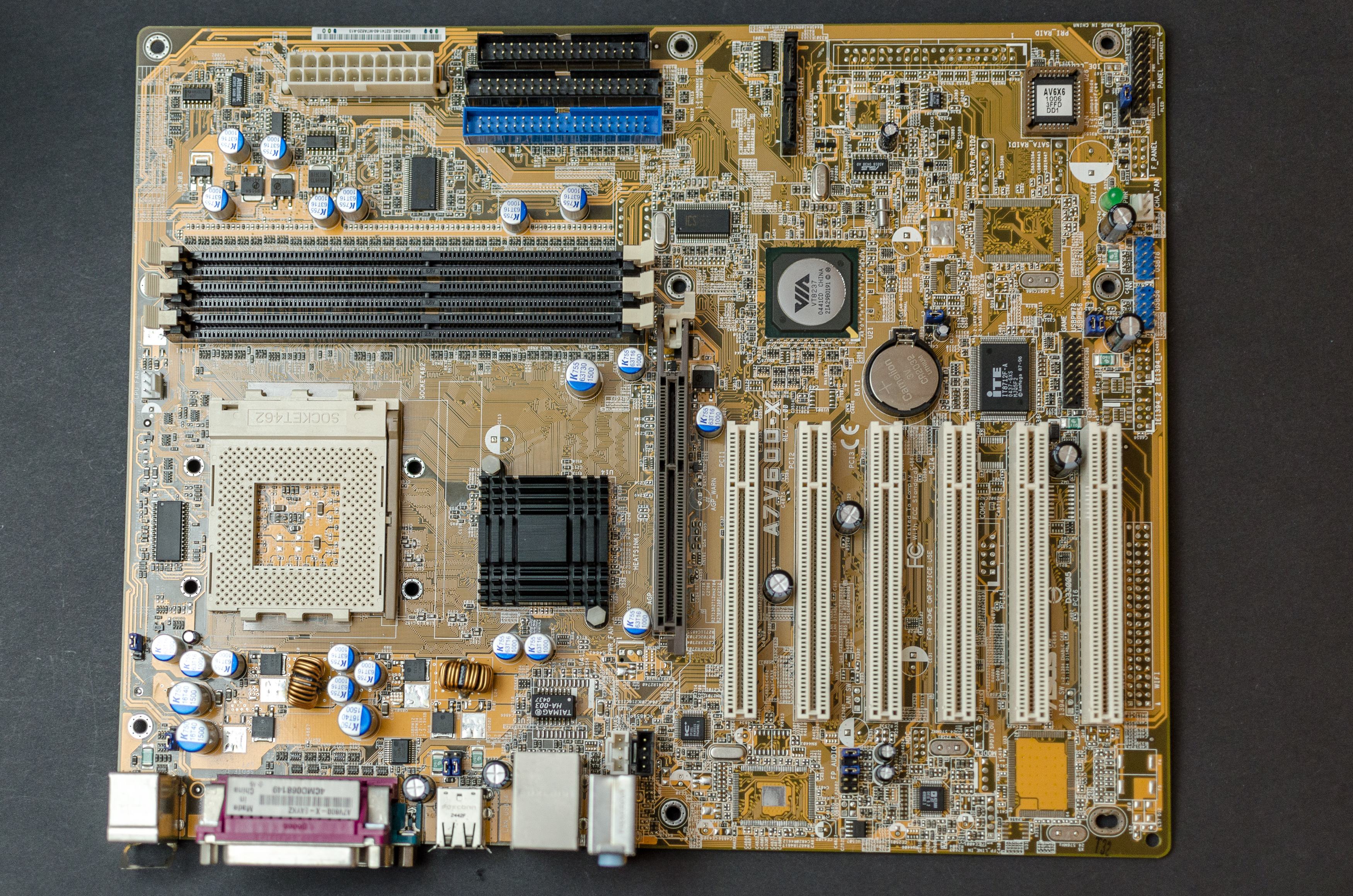

Das A7V600-X habe ich mit neuen caps versehen und den 12V RAIL mod gemacht. Board startet und sieht soweit gut aus. Ich wollte grade den obligatorischen Vcore mod machen, als ich auf dem board den Overvolt Jumper gefunden habe. Nett von ASUS. So wie es aussieht, gibt das der CPU Spannung +0,2 als Offset dazu. Aus 1,85V werden dann 2,05V. Warum hat ASUS das nicht bei den NF2 Brettern gemacht? Wie die NF2 ASUS boards overvoltet auch das A7V600-X hier um ~0,05V.




Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Saubere Arbeit. Du wolltest wohl nicht das komplette Board auf Polymerkondensatoren umbauen ? Wo befindet sich der "Overvolt Jumper" ?

Schöne Arbeit. Der 12V Mod sieht sauber umgesetzt aus.

@stunny

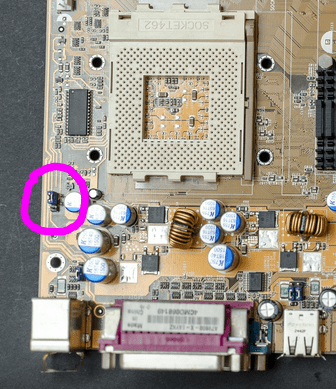

Schau mal links vom Cpu Sockel, etwas in Richtung I/O Shield bzw. Cpu Spawas. Da ist am Rand des Boards neben den Polys ein Jumper zu sehen. Boardviewer sagt, das Asus einfach einen zusätzlichen Widerstand am FB Pin des VRM ICs einsetzt. Quasi ein eingebauter klassischer Voltmod :d


Oh, schnell zu übersehen. Danke
Dann bin ich mal auf die Ergebnisse gespannt.

Saubere Arbeit. Du wolltest wohl nicht das komplette Board auf Polymerkondensatoren umbauen ?
Ne, da war ich zu geizig. Ich habe für die 4 USB und 2 +3V Kondensatoren einfache Nichicon HE verbaut, da die günstiger sind und ich noch viele da habe. Mein Vorrat an 6,3V /1000µF Kemets ist mitlerweile klein.:(

Boardviewer sagt, das Asus einfach einen zusätzlichen Widerstand am FB Pin des VRM ICs einsetzt. Quasi ein eingebauter klassischer Voltmod :d
Einfache Idee, die recht effektiv ist. :d
Beim 12V mod bekommt man mit der Zeit auch Übung.

Dann bin ich mal auf die Ergebnisse gespannt.
Ich auch. Das board schein nicht schlecht zu sein. Das einzige was mich bisher stört,ist der pll Chip (ICS94228). Designt für KT266. FSB230 ist ende mit PCI 38,8MHz.:shot:
Vom hohen FSB Takt gehe ich aber eh nicht aus. Was mich eher interessiert is die Effizienz. Die möchte ich steigern.

Zuletzt bearbeitet:
Im Bios und via FS Jumper... Aber es geht wohl im Windows mehr:
Oha, das ist nicht schlecht. Ich werde es beizeiten probieren. Vorher muss ich ein anderes Problem lösen. Die onboard SATA Ports wollen meine SATA Platten nicht erkennen. :fire: Schließe ich einen PCI SIL Controller an, der erkennt die Platten, aber das board will dann nicht von CD booten. Bootmenu gibt es nicht. lol

edit.
IDE Platte geht problemlos (wenn man die SATA Kabel zieht). Erst einmal Win installieren und BIOS aktialisieren.

Zuletzt bearbeitet:
XP SP3 habe ich ebenfalls gerade aufgesetzt... Ging trotz nur 800MHz Cpu Takt und einer 500gb 2.5" HDD echt flott. Jetzt erstmal Wifi Treiber raussuchen und Updates machen. Das WinFuture WinXP Update Pack ist da Gold wert. Dagegen ist über USB 1.1 kopieren echt ein Graus :fresse2:

Das Tyan bootet XP-m übrigens mit Multi 6... (133x6 = 800Mhz).

EDIT:
Welches Tool kann den Multi on-the-fly wechseln? CrystalCPUID? Denke das ist die einfachste Variante, falls das im SMP Betrieb möglich ist.

Zuletzt bearbeitet:
Mit dem Start Multi booten ist normal. Macht das Via Asus und das Gigabyte mit AMD Chipsatz auch (AWARD BIOS).

Ich würde Crystal CPUID nehmen. Siehe link in der Signatur. Sollte funktionieren. Ich weiß wohl nicht wie das bei zwei CPUs ist. Es gibt noch ein anderes Programm. Mir ist der Name grade entfallen. Das hat wohl bei meinem AMD 762 Board auch nicht funktioniert.

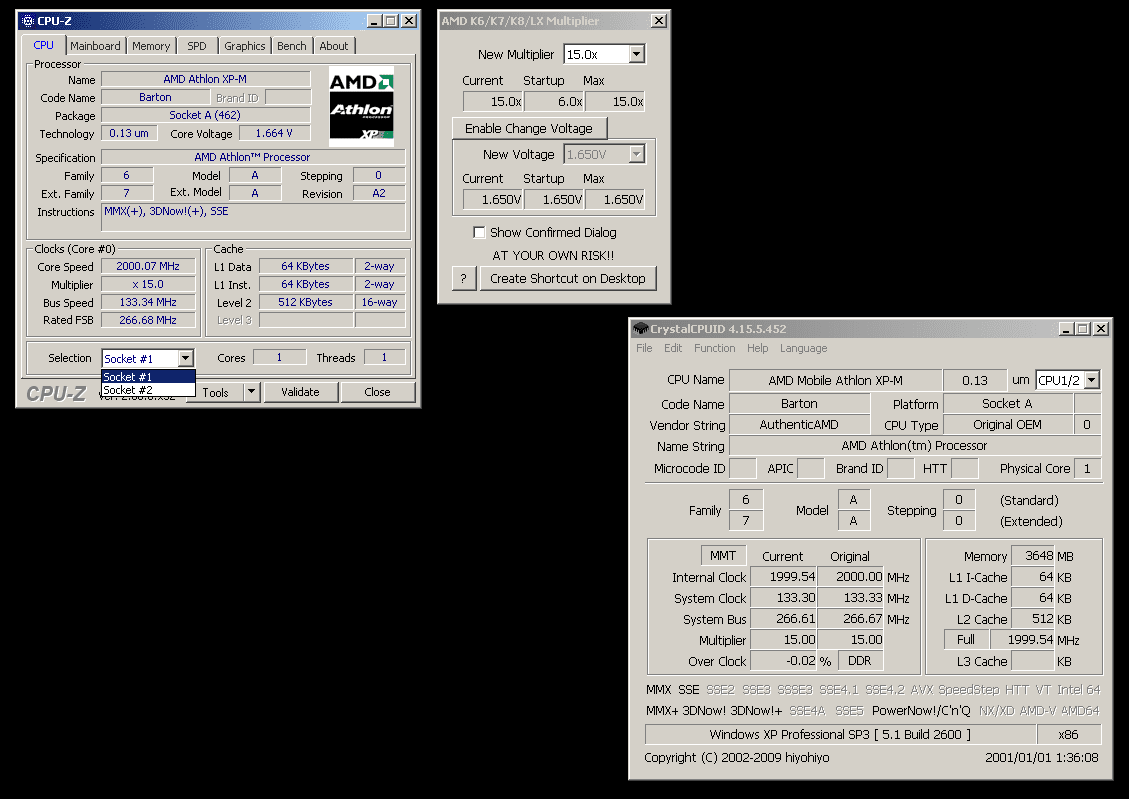

Deine Sig hab ich gekonnt ignoriert... Laut Fab51 ist das andere Tool CPUMSR. Ich hab beide mal geladen... Bei mir ist das Bios weder Award noch AMI, sondern Phoenix Server. Aaaaaber es geht mit CrystalCPUID im SMP Betrieb. NICE. :bigok:

Cpus sind derzeit 2x XP-M 2600+ FKT4C, das geht einwandfrei.




Zuletzt bearbeitet:
Nice. Das andere tool ist Rightmark CPU Clock Utility. Hat mehr Knöpfe zum einstellen und ist insgesamt aufwändiger als Crystal CPUID.

kleines Tutorial für CrystalCPIUD:

Achtung, funktioniert nicht mit NForce2!
^ Das hier führt bei mir übrigens zu konstanten Abstürzen bzw. Reboots. Das Tyan mag wohl die lastabhängigen Multi Änderungen nicht... Ich habe jetzt einfach eine Verknüpfung gesetzt, die den Multi dauerhaft auf 15x festsetzt, dann laufen die Cpus immer mit vollem Takt.

Zwei NF7-S v2.0 für die Liste, Boards werden sehr wahrscheinlich verkauft weil mir Abits immer wegsterben sobald sie in die Nähe von sub ambient Temps kommen... wenns soweit ist werd ich sie erstmal am hwbot discord in den marketplace packen und villeicht auch hier bevor sie auf ebay kommen :)

Board 1: Schwarze slots, plastikhebel
SN: RD020342029126690

NB: 0325 A1 SPP Ultra 400

SB: 0334 A4 MCP-T



Board 2: Bunte slots, plastikhebel
SN: RD020439059105432

NB: 0428 A1 SPP Ultra 400

SB: 0425 A4 MCP-T

Ich dachte die kommen aufs Dach wie Schindeln :d

Ich dachte die kommen aufs Dach wie Schindeln :d
zu viele Löcher, da hätte ich eher an Einfahrt oder Gartenweg gedacht :fresse:
(aber ich glaube ein Platte habe ich auch in meinem Sammelsorium :fresse2: , also alle hast Du noch lange nicht :shot:)

Das wär doch echt mal ne geile Aktion. Ein funktionierender PC in Epoxy eingegossen.
Müsste natürlich Wassergekühlt sein :unsure:

Irgendwann hole ich mir auch wieder ein NF7

Zuletzt bearbeitet:
@Stangelator
Ich schreibe mal hier weiter. Ich denke, das passt hier besser.

Ich habe für das A7V8X weitere mods gemacht. Ich habe jeweils verschiedene Versionen erstellt. Immer bei den verschiedenen Firmware Versionen, eine mit der DEVICE ID aus dem ASUS BIOS und eine mit originaler ID aus dem jeweiligen rom (im Namen mit A). Ich keine Ahnung, ob die ID eine Auswirkung hat, daher der Test.
  • A7V8XL - nur LOGO mod - rom ist 376b21
  • A7V8XPM1 - rom aus 378 mit ASUS DEVICE ID --> hast du schon getestet.
  • A7V8XPM1A - rom aus 378 mit ID aus 378 rom
  • A7V8XPM2 - rom aus FastTrak S150 TX2plus mit ASUS DEVICE ID
  • A7V8XPM2A- rom aus FastTrak S150 TX2plus mit ID aus der S150 rom
  • A7V8XPM3 - rom aus TX4000 mit ASUS DEVICE ID
  • A7V8XPM3A - rom aus TX4000 mit ID aus TX4000 rom
Wenn ich wetten dürfte, denke ich, dass nur die originale 376b21 rom funktionieren wird, aber man weiß ja nie und deshalb ist ein Test vielleich nicht schlecht.


Anhänge

  • A7V8X_L.zip
    471,1 KB · Aufrufe: 63
  • A7V8X_PM1.zip
    498,8 KB · Aufrufe: 146
  • A7V8X_PM1A.zip
    498,9 KB · Aufrufe: 71
  • A7V8X_PM2.zip
    498,8 KB · Aufrufe: 68
  • A7V8X_PM2A.zip
    498,9 KB · Aufrufe: 63
  • A7V8X_PM3.zip
    498,8 KB · Aufrufe: 67
  • A7V8X_PM3A.zip
    498,8 KB · Aufrufe: 66
Absolut abgefahren 🥰 teste ich Mal aus. Muss noch ein BIOS für eine Quadro patchen und dann schau ich da Mal rein. Kannst du zusätzlich noch ins sl-87cw BIOS von soltek rein schauen? Bin da nicht so fit wie ihr bei den Mainboard biosen und brauche Stunden um mich da wieder einzulesen:/ id muss meines Wissens immer die originale genommen werden @digitalbath

Zuletzt bearbeitet:
Das hatte ich zufälligerweise da (ver. 15?). Das hat zum Glück ein AMIv8 BIOS. Damit kann man recht schnell ein Modul austauschen oder extraieren.
Seltsamerweise hat das board ein Promise 378 und ein 376 modul! :fresse: Device ID (7610) passt auch!

Bingo! Da ist was bei:


Kann ich vermutlich aber erst am Samstag wieder modden.

Zuletzt bearbeitet:
Also zwei verschiedene module? Wenn du Zeit hast, könntest du da ja Mal etwas tiefer rein schauen. Vllt bekommt man sogar das 378 zum laufen. Wäre halt Hammer wenn der Slave vom ide laufen würde. Mit richtigem fullrom kann das Ding eigentlich ein raid 5. Der chip gibt es zumindest her, meines Wissens. Über die unterirdische Leistung dieses raids will ich aber nicht diskutieren weil das Low budget fake raid Controller sind wo schlicht keine Leistung drüber läuft. In der aktuellen Firmware kann er zb kein raid 0 mit 2x500gb abbilden. Wenn lediglich das .34 Rom lauffähig wird, würde es diesen Bug mit Sicherheit beheben. Das Rom vom 378 sollte prinzipiell den Slave vom ide frei geben. Raid 5 Option glaube ich aber nicht. Dazu müsste bestimmt das rom vom tx 4000 drauf. Aber erstmal von mir vielen lieben Dank an dich:) @digitalbath

Ich keine Ahnung, ob die ID eine Auswirkung hat, daher der Test.
Du kannst getrost davon ausgehen, das das Bios die ID des OptionRom prüft und es nur lädt wenn die ID zum Controller passt. Mit der ID der PCI Karte sollte das Rom nicht geladen werden... Deshalb braucht man bei Verwendung des PCI Roms für den onboard Controller auch einen gemoddeten Treiber, damit der Treiber mit der "falschen" ID des onboard Controllers rennt.

Bingo! Da ist was bei:
Sehr geil, das sieht top aus. Dann war die Suche ja doch erfolgreich und es gibt tatsächlich ein neueres Rom! :bigok: Drücken wir mal die Daumen, das es auch im Bios läuft.

EDIT:
Hier die beiden Roms aus dem Soltek v1.5 Bios.

EDIT2:
Ich kann übrigens das gemoddete A7V8XL Bios von weiter oben nicht mit ACBROM208 öffnen... Kurios.


Anhänge

  • fasttrak378-1.00.1.34.zip
    28,3 KB · Aufrufe: 66
  • fasttrak376-1.00.1.34.zip
    28,3 KB · Aufrufe: 67
Zuletzt bearbeitet:
Du kannst getrost davon ausgehen, das das Bios die ID des OptionRom prüft und es nur lädt wenn die ID zum Controller passt. Mit der ID der PCI Karte sollte das Rom nicht geladen werden... Deshalb braucht man bei Verwendung des PCI Roms für den onboard Controller auch einen gemoddeten Treiber, damit der Treiber mit der "falschen" ID des onboard Controllers rennt.
Das ist auch meine Vermutung. Trotzdem wollte ich wenigstens den Versuch wagen, die originale ID zu testen. Vielleicht überprüft die rom ja selber die eigene ID um Manipulationen zu vermeiden? Dann wird die rom wohl vermutlich nicht erkannt. Schwierig. :(

Sehr geil, das sieht top aus. Dann war die Suche ja doch erfolgreich und es gibt tatsächlich ein neueres Rom! :bigok: Drücken wir mal die Daumen, das es auch im Bios läuft.
:bigok:

Also zwei verschiedene module? Wenn du Zeit hast, könntest du da ja Mal etwas tiefer rein schauen. Vllt bekommt man sogar das 378 zum laufen. Wäre halt Hammer wenn der Slave vom ide laufen würde. Mit richtigem fullrom kann das Ding eigentlich ein raid 5. Der chip gibt es zumindest her, meines Wissens. Über die unterirdische Leistung dieses raids will ich aber nicht diskutieren weil das Low budget fake raid Controller sind wo schlicht keine Leistung drüber läuft. In der aktuellen Firmware kann er zb kein raid 0 mit 2x500gb abbilden. Wenn lediglich das .34 Rom lauffähig wird, würde es diesen Bug mit Sicherheit beheben. Das Rom vom 378 sollte prinzipiell den Slave vom ide frei geben. Raid 5 Option glaube ich aber nicht. Dazu müsste bestimmt das rom vom tx 4000 drauf. Aber erstmal von mir vielen lieben Dank an dich:)
Ich vermute Soltek hat hier zwei verschiedene Module integriert, weil es das board in beiden Varianten (376 vs. 378) gibt. Würde für auch bedeuten, dass Promise 376 und 378 miteinander inkompatibel sind. Sonst hätte Soltek hier nur eine Version des Moduls gewählt. Ich denke auch nicht, dass ich den 378 rom so anpassen kann, dass es auf dem 376 läuft. Einen kompilierten Code anzupassen ist für mich unmöglich. Das einzige, was ich da machen kann, ist die PCI vendor/device ID zu ändern. Leider. Ob TX4000 darauf läuft, ist die Frage, das kannst du wohl austesten. Anhand der ID würde ich wohl nicht von ausgehen.
Was du austesten könntest, ist das erste A7V8X BIOS zu testen. Da müsste ein TX4000 rom in einer alten Variante drin sein. Vielleicht bringt das ja was?

Immerhin haben wir jetzt zum Promise 376 eine neue Version. Da bin ich zuversichtlich, dass die funktionieren wird. :)

  • Danke
Reaktionen: Tzk
Schaun wir mal ob das klappt... Ich hab die A7V8XL.bin als Basis genommen und flott das Promise FastTrack376 v1.00.1.34 Rom reingeworfen. Jetzt Daumen drücken das es läuft...


Anhänge

  • A7V8XL_376b34.zip
    440 KB · Aufrufe: 68
Schaun wir mal ob das klappt... Ich hab die A7V8XL.bin als Basis genommen und flott das Promise FastTrack376 v1.00.1.34 Rom reingeworfen. Jetzt Daumen drücken das es läuft...
Super! Hast du hier die ältere ACBROM Version verwendet? Ich habe jedenfalls die 208 noch nicht probiert.

Hast du dir mal das EPA LOGO angesehen? :d Könnten das auch als Basis für die NF2 ASUS boards nehmen. Evtl. noch etwas verbessern.

Ich hatte beide Versionen getestet und beide laufen. Ignorier meinen Kommentar von weiter oben das es nicht klappt, ich hatte das CMD Fenster zu kein und vergessen, dass acbrom ja zwei Tabellen beim /D ausspuckt :fresse: Also alles gut, das Bios kann man ganz normal modden mit acbrom.

Das EPA hatte ich gesehen und für gut befunden, deshalb auch das A7V8XL Bios als Basis genommen. Das können wir gerne als Basis nehmen, hoffentlich kann man das EPA Logo einfach ins Bios integrieren ohne alle Module entfernen zu müssen. Falls ja, dann wäre ein einfaches (rekursives) Batch Script welches mehrere Ordner durchforstet und das EPA in alle Biose integriert vergleichsweise flott gebaut.

Das hier, oder?


Zuletzt bearbeitet:
