[Sammelthread] AMD K7 - Sockel A (462)

[digitalbath]

Danke!
Der erste link kannte ich schon. Den zweiten nicht. Im ersten link sind, do wie ich es sehe, nur gemoddete Dateien. Ich nutze ungern bereits gemoddete BIOSe. Bei Merlin sieht man auch meist nicht, welches BIOS er zum modden genommen hat.
Die im zweiten sehen gut aus.



[TAGG]

Tja... also mit BH-5 lief es nicht sehr gut. Liegt bestimmt auch schon irgendwo bei einem von hier im Schrank

EP-8RDA3+ meinst? Bei meinem gehen zumindest 250 C2-2-2-11 SPI 1M mit BH-5 und dass war der erste Versuch, denk da geht durchaus noch was



[The Sandman]

Ich wusste doch nicht was ich tue...da war auch kein Railmod oder irgendwas dran.
280-MHz kann es ja irgendwie. Mit D-43 Chips
Das finde ich noch

EPoX EP-8RDA3+ BIOS v.2005-11-7 v.2005-11-7

Yükle EPoX EP-8RDA3+ BIOS v.2005-11-7 v.2005-11-7 ücretsiz.

tr.driverscollection.com

Datiert auf 2005



[t4ker]

@Tzk @digitalbath

Für die 3 CPU-Primär-Elkos nehme ich nun die Kemets:

https://www.mouser.de/ProductDetail/80-A750MW228M1CAAE10

Danke für den Link. Was nehme ich aber am besten für die 5 CPU-Sekundär-Elkos? Ist dort die Kapazität entscheidend? Ripple? Perfekte Pana FM mit besseren Werten haben ja leider einen Durchmesser von 12,5 mm, sodass diese nicht passen. Über einen Link würde ich mich freuen .



[digitalbath]

Danke für den Link. Was nehme ich aber am besten für die 5 CPU-Sekundär-Elkos? Ist dort die Kapazität entscheidend? Ripple? Perfekte Pana FM mit besseren Werten haben ja leider einen Durchmesser von 12,5 mm, sodass diese nicht passen. Über einen Link würde ich mich freuen .

Für den sekundären Bereich würde ich keine Pana FM Caps nehmen. Ich habe da auf Empfehlung Nichicon PLG 4V/2700µF genommen. Die gesammte recap-Liste findest du hier: #1.246 #1.248



[Tzk]

Jop, entweder die teuren PLG 4V 2700uF oder als Alternative die Kemet A750 4V 2200uF. Beide sollten klappen. Ich verwende die PLG, weil ich die Kemet zu spät gesehen habe... Und als dritte Alternative gibts noch Nichicon FP Caps mit 6.3V und 1500uF

https://www.mouser.de/ProductDetail/Nichicon/RNU0J152MDN1?qs=eL6fcoQH66PbwkJHfPsvOg%3D%3D



[t4ker]

Ich danke euch beiden. Dann werden es die Kemet, damit alles aus einer Hand ist.



[TAGG]

@Tzk @digitalbath

Für die 3 CPU-Primär-Elkos nehme ich nun die Kemets:

https://www.mouser.de/ProductDetail/80-A750MW228M1CAAE10

Danke für den Link. Was nehme ich aber am besten für die 5 CPU-Sekundär-Elkos? Ist dort die Kapazität entscheidend? Ripple? Perfekte Pana FM mit besseren Werten haben ja leider einen Durchmesser von 12,5 mm, sodass diese nicht passen. Über einen Link würde ich mich freuen .

2200er brauchts eingangsseitig nicht wirklich, ich würde hier zu denen greifen: https://www.mouser.at/ProductDetail/KEMET/A750MV158M1CAAE010?qs=vmHwEFxEFR9W0rvjvmT/BA==
Die großen tuns natürlich auch, sind aber höher und teurer



[digitalbath]

Datiert auf 2005

Seltsam, im BIOS ist das Datum auf 2004/09/30 datiert. Merlin hat anscheinend auch die gleiche Version benutzt. Sollte vermutlich die letzte Version sein.

@TAGG
Ich habe da was gebastelt: link
probier mal, ob die BIOS Versionen funktionieren. Ich habe im BIOS die Optionen rumgeschoben. Ich hoffe, das alles so angezeigt wird, wie es soll.



[The Sandman]

@digitalbath ich hatte es nicht lange. Keine Ahnung von dem Board. Vielleicht wurde da nur das ROM vom SIL erneuert.

Strunkenbold`s Reference Frequency score: 276.74 MHz with a EP-8RDA3+

The EP-8RDA3+ @ 276.7MHzscores getScoreFormatted in the Reference Frequency benchmark. Strunkenboldranks #null worldwide and #1 in the hardware class. Find out more at HWBOT.

hwbot.org

Strunkenbold fragen. lol sein ava



[Tzk]

@digitalbath
Ich hatte ja Ultimate Retro verlinkt. Die Jungs haben einen eigenen Discord Kanal, wo man auch Sachen für die Datenbank hochladen kann. Ich hatte dort Biose fürs A7N8X hochgeladen und generell gefragt ob die an Modbiosen interessiert sind. Kurz: Ja, sind sie. Rückfrage kam, ob jemand die einreichen kann, damit sie auf deren Seite unter dem jeweiligen Board auftauchen.

Ich würde prinzipiell deine Biose einreichen, hab aber erstens den Überblock über die Varianten und Boards verloren und zweitens sinds ja deine Biose, die lade ich selbstredend nicht einfach irgendwo hoch. Ich denke mit neuem EPA Logo könnte das doch ne Idee sein?

Es wurde übrigens auch Interesse an den Mods von @Atlan1980 fürs A7N8X bekundet. Also VTT, Vdimm Rework, 12V Rail mod und so weiter. Wenn man das in eine hübsche PDF packt würde das ebenfalls dort auf der Seite erscheinen. Wird wohl mal Zeit das geballte Wissen zu diesem Board an einer Stelle zu bündeln.



[TAGG]

Ich habe da was gebastelt: link
probier mal, ob die BIOS Versionen funktionieren. Ich habe im BIOS die Optionen rumgeschoben. Ich hoffe, das alles so angezeigt wird, wie es soll.

Danke, 619XT BIOS funktioniert schon mal, alle Optionen sind da wo sie sein sollen denk ich (OC optionen nicht mehr in Chipset features), OC Ergebnisse hab ich noch keine, bin aber sehr zuversichtlich
Andere BIOSe Probier ich auch noch, denk vor allem EBED ist gut zu probieren für max. FSB...

Ich hatte ja Ultimate Retro verlinkt. Die Jungs haben einen eigenen Discord Kanal, wo man auch Sachen für die Datenbank hochladen kann. Ich hatte dort Biose fürs A7N8X hochgeladen und generell gefragt ob die an Modbiosen interessiert sind. Kurz: Ja, sind sie. Rückfrage kam, ob jemand die einreichen kann, damit sie auf deren Seite unter dem jeweiligen Board auftauchen.

Erstmal dem Discord beigetreten, scheint ja ne ziemliche Datenbank zu sein die die haben



[Tzk]

EBED mit 220Mhz 6:4 booten und dann im Win mit Infrareds Tweaker automatisiert den FSB hochziehen und validieren lassen. Entspannter kann man echt keine Valids machen Multi 6 sollte dafür gut taugen. Mit Glück kommst du in Regionen um/über 280Mhz.



[digitalbath]

Ich hatte ja Ultimate Retro verlinkt. Die Jungs haben einen eigenen Discord Kanal, wo man auch Sachen für die Datenbank hochladen kann. Ich hatte dort Biose fürs A7N8X hochgeladen und generell gefragt ob die an Modbiosen interessiert sind. Kurz: Ja, sind sie. Rückfrage kam, ob jemand die einreichen kann, damit sie auf deren Seite unter dem jeweiligen Board auftauchen.

Ich würde prinzipiell deine Biose einreichen, hab aber erstens den Überblock über die Varianten und Boards verloren und zweitens sinds ja deine Biose, die lade ich selbstredend nicht einfach irgendwo hoch. Ich denke mit neuem EPA Logo könnte das doch ne Idee sein?

Könnten die nicht die BIOSe aus deiner Datenbank nehmen? Im Grunde sind die da alle sortiert. Vor allem die Abit FTP Datenbank könnte ja helfen. Ich könnte auch meine BIOS Dateien gesammelt denen zusenden (discord?). Keine Ahnung wie die die BIOS Dateien haben möchten.
Ich habe kein Problem, wenn die (meine) mod BIOSe hochladen. Wichtig wäre wohl, dass die ausdrücklich darauf verweisen, dass ich für nichts hafte.
Die Sache mit dem LOGO finde ich nice, aber vorher muss ich das mal testen. Ich denke ich werde ungetestet keine BIOSe damit ausstatten, da ich nicht weiß welche Folgen es hat. Ich muss auch gestehen, dass ich zur Zeit nicht den Antrieb finden würde alle BIOSe mit einem LOGO auf einmal auszustatten. Das artet in Arbeit aus. Früher oder später kommt sowieso noch eine finale Version der BIOSe mit den neuesten presets. In dem Zug könnte ich dann auch die LOGOs einbinden. Die LOGOs stehen auf meiner todo Liste, vorher muss ich noch andere Baustellen abarbeiten (Sempron binning, Caps bestellen, RAM Tests...)
Ich denke, ich schau mal da im Discord vorbei. Vielleicht beantworten sich meine Fragen von selbst...

Danke, 619XT BIOS funktioniert schon mal, alle Optionen sind da wo sie sein sollen denk ich (OC optionen nicht mehr in Chipset features), OC Ergebnisse hab ich noch keine, bin aber sehr zuversichtlich
Andere BIOSe Probier ich auch noch, denk vor allem EBED ist gut zu probieren für max. FSB...

Danke für die Info! Ich verschiebe gerne die OC Optionen in ein Menu wo man alle für uns wichtigen Optionen auf einmal bedienen kann.
Sag Bescheid, wenn du da noch andere romsips brauchst.
Bei EBED das was Tzk sagt^^



[Tzk]

Theoretisch können die das. Derzeit haben die in ihrem Discord einfach zwei Kanäle, wo man in einem den Link zum Board postet und dann einfach die Biose als ZIP oder BIN anhängt und im anderen kann man Boards posten, die dann ergänzt werden. Normales Editieren auf der Seite ist gesperrt, vermutlich um Missbrauch vorzubeugen und eine richtige Uploadfunktion kommt erst noch. Ich tippe bei der Menge an Input ist das deren Weg die Masse an Daten beherrschbar zu halten. An NF2 Boards fehlt noch einiges in deren Datenbank, aber das NF7 und das A7N8X-E sowie -X sind bereits drin. Die anderen lassen sich durch die Discord Kanäle relativ unproblematisch nachreichen.

Und was das Logo angeht, da überlege ich auch schon was man noch an Ideen umsetzen könnte. Das gäbe dem Ganzen halt noch den letzen Schliff, auch wenn es nach und nach erfolgt. Ich würde ebenfalls nicht nur das Logo tauschen, das ist einfach nur eine Arbeitsbeschaffungsmaßnahme



[digitalbath]

Theoretisch können die das. Derzeit haben die in ihrem Discord einfach zwei Kanäle, wo man in einem den Link zum Board postet und dann einfach die Biose als ZIP oder BIN anhängt und im anderen kann man Boards posten, die dann ergänzt werden. Normales Editieren auf der Seite ist gesperrt, vermutlich um Missbrauch vorzubeugen und eine richtige Uploadfunktion kommt erst noch. Ich tippe bei der Menge an Input ist das deren Weg die Masse an Daten beherrschbar zu halten. An NF2 Boards fehlt noch einiges in deren Datenbank, aber das NF7 und das A7N8X-E sowie -X sind bereits drin. Die anderen lassen sich durch die Discord Kanäle relativ unproblematisch nachreichen.

Also für den Dummen wie Mich: Ich poste eine dump file mit BIOS Dateien im rom-dump Bereich und ergänze dann Bilder in content fertig? Ihr habt da alle einen Link zum board. Wie
bekommt man den?

Und was das Logo angeht, da überlege ich auch schon was man noch an Ideen umsetzen könnte. Das gäbe dem Ganzen halt noch den letzen Schliff, auch wenn es nach und nach erfolgt. Ich würde ebenfalls nicht nur das Logo tauschen, das ist einfach nur eine Arbeitsbeschaffungsmaßnahme



[Tzk]

Wenn das Board bereits existiert, dann findest du es bei denen in der Datenbank. Einfach über die Website suchen und verlinken:

The Retro Web

The Retro Web hardware database

www.ultimateretro.net

Falls das Board nicht existiert, dann gibts den folgenden Thread auf VOGONS, wo man es einpflegen lassen kann. Allerdings muss man dann logischerweise Content für die Seite mitgeben:

[CLOSED] The Retro Web submissions thread: suggest edits and/or add new boards here \ VOGONS

www.vogons.org

Die Änderungen, die ich angefragt hatte sind übrigens bereits alle drin. Also da ist jemand definitiv hinterher



[digitalbath]

Ahh okay. Ich hatte überlegt, das MSI Delta2 anzulegen, da ich Bild, BIOSe, und sonstiges zu habe. Bei Vogons wollte ich mich aber nicht umbedingt anmelden. Ich denke, ich frag einfach im discord/Content Bereich mal nach.



[Tzk]

Das sollte auch gehen. Die User dort scheinen ähnlich (positiv) grenzdebil zu sein wie wir hier im Nostalgieluxx



[digitalbath]

Die User dort scheinen ähnlich (positiv) grenzdebil zu sein wie wir hier im Nostalgieluxx

Irgendeine Macke muss man ja haben, sonst hat man nichts.



[Tzk]

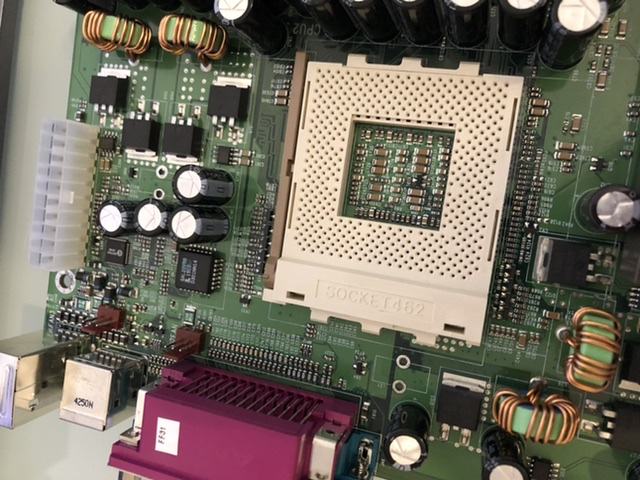

Heute endlich mal ein paar Minuten Zeit gehabt und den ersten Schritt am Tyan gemacht. Die Spulen sind draußen.

Und die Erkenntnis gewonnen, das Tyan anscheinend von 8 Caps zwei Stück vor den eingangsseitigen Spulen sind und je 3 pro CPU nach den Spulen platziert hat. Warum auch immer… Außerdem werden die Spannungsregler ICs für die CPUs direkt aus dem 5V Rail gespeist und glücklicherweise nicht durch die CPU Spawas bzw. hinter den Primärspulen. Also 12V Rail Mod sollte funktionieren.



[The Sandman]

Wie nahe sind wir eigentlich an den 37 Sekunden 1M vom Lejabeach Shuttle?
Ohne LN2, Dice, SSD. OS bei ihm war W2k
Lejabeach

Best Result was ich von mir finde sind 39.516s 1M
1M mit BH-5 habe ich scheinbar nicht wirklich getestet.



[digitalbath]

~36,8s ---> 10x263/2-2-2-11 / Win XP

digitalbath`s SuperPi - 1M score: 36 sec 797 ms with a Athlon XP-M 2400+ (Barton)

The Athlon XP-M 2400+ (Barton) @ 2636MHzscores getScoreFormatted in the SuperPi - 1M benchmark. digitalbathranks #null worldwide and #9 in the hardware class. Find out more at HWBOT.

hwbot.org

Meinen XP-M 2800+ Athlon habe ich wohl nicht getestet.

Infrared knackt sogar die 30s....



[The Sandman]

Damit es gegen Leja zählt, muss es aber purer Magnetspeicher sein
Mit den fiesen Werten, die mehr VDD wollen, sollte es sogar noch weiter nach unten gehen



[digitalbath]

Damit es gegen Leja zählt, muss es aber purer Magnetspeicher sein

Leja hat anscheinend nicht mit CL2 RAM getestet. TCCD? Von daher hinkt der Vergleich ein wenig.

Funfact. Bei mir laufen die AT6 Riegel besser als meine 3500C2 Riegel. 😬

edit. Ergebnisse mit CL2,5 habe ich nicht parat.
Klar, SSD gegen Magnetplatte ist nicht fair. Ich habe dafür auch kaum Optimierungen.



[The Sandman]

PMI Turbo Memory PC4500 Hynix? TCCD?
Lässt mich trotzdem nicht los, dass der high multi mit dem FSB/Gesamttakt läuft...



[digitalbath]

PMI Turbo Memory PC4500 Hynix? TCCD?

TCCD dürfte meiner Meinung nach leicht schneller als Hynix sein, der Unterschied ist aber nicht groß.
zu den Riegeln habe ich nichts gefunden.

Lässt mich trotzdem nicht los, dass der high multi mit dem FSB/Gesamttakt läuft...

High Multi und high FSB ist auch auf der to do Liste. Die Frage ist, limitiert hierbei die CPU oder die NB? Möglichkeiten zum Einstellen haben wir ja. Problem daran ist, es zu testen.

edit.
was mich wundert, das Shuttle wurde ohne mod BIOS betrieben. Dafür ist das Ergebnis mehr als gut. Timings wurden auf 3-4-4-11gestellt, spricht eher für Hynix.



[Tzk]

PQI Turbo, oder? Nicht PMI... Das dürften TCCD sein.

250x11 2756Mhz 35.860s mit Luftkühlung:

Tzk`s SuperPi - 1M score: 35 sec 860 ms with a Athlon XP-M 2600+ (Barton)

The Athlon XP-M 2600+ (Barton) @ 2756MHzscores getScoreFormatted in the SuperPi - 1M benchmark. Tzkranks #14328 worldwide and #14 in the hardware class. Find out more at HWBOT.

hwbot.org



[The Sandman]

Die CPU mit Teilern zu entkoppeln geht ja bekanntlich bis >300-MHz
"the IQYFA stepping was found to achieve the highest FSB of all the authors Bartons"

lejabeach.com - Informationen zum Thema lejabeach.

lejabeach.com ist die beste Quelle für alle Informationen die Sie suchen. Von allgemeinen Themen bis hin zu speziellen Sachverhalten, finden Sie auf lejabeach.com alles. Wir hoffen, dass Sie hier das Gesuchte finden!

www.lejabeach.com

Ich kann hier nicht mitspielen, da meine XPs bei 2600-MHz nicht mehr wollen. Auch mit 200-MHz nicht...



[Tzk]

Entkopplen ist die eine Sache, aber Performance gibts nur 1:1. Und der 1M skaliert fast nur mit Cpu Takt... Also viel hilft viel
