[Sammelthread] AMD K7 - Sockel A (462)

MSI K7N2-L Board 1

Northbridge: 0309 A1 SPP


Southbridge: 0304 A3 MCP


SN: L03040211771

Listenupdate

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
ASRock K7NF2-RAID Rev. 1.04 Board 2

Northbridge: 0451 A1 SPP Ultra400


Southbridge: 0512 A3 MCP-RAID


SN: 69M0X1807406

Listenupdate

Da muss ich ja was tun, damit ich oberhalb der Hälfte von stunny bleibe...

Asus A7N8X 2.00
33ZG0L7440
SPP 0308 A1
MCP-T 0306 A4

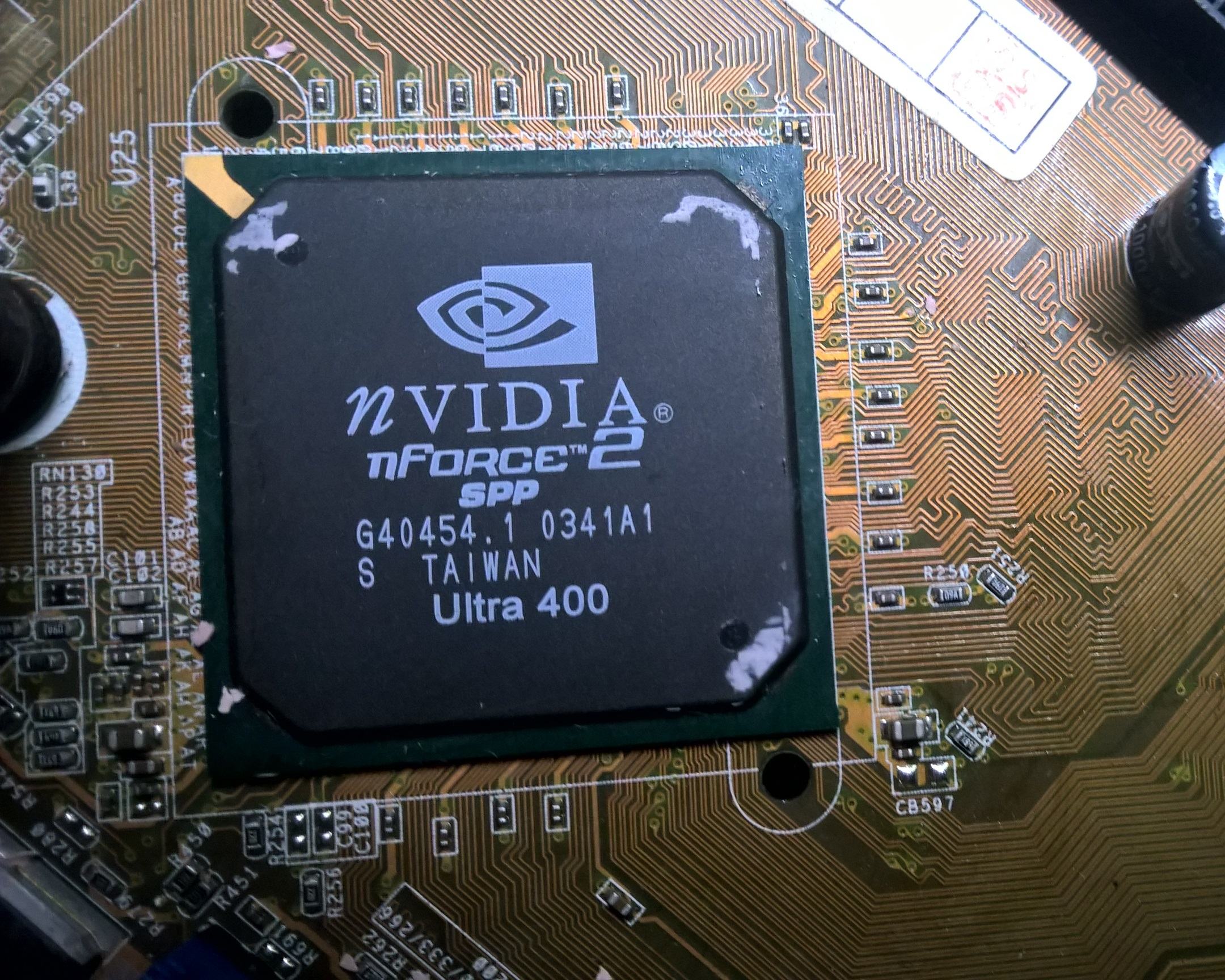

Asus A7N8X-E 1.01
41MM1T4419
SPP 0341 A1
MCP-T 0338 A4


DFI Ultra Infinity Rev. A
U42308723
SPP 0411 A1
MCP-T 0407 A4


Zuletzt bearbeitet:
Sehr schön :d
Das Infinity haben wir ja noch gar nicht in der Liste.

Pssst!. Hast du noch eine Idee, woher ich die vielen Chipsätze herbekommen kann? Ali? :fresse2:

Grüße, können Sie mir sagen, welches Modbios ich für Abit Nf7-S2 V1.0 verwenden soll? Ich habe im Repository im Abschnitt Abit nachgesehen, es gibt keine solche Version des Motherboards. Ist es möglich, das BIOS einer anderen Version von Nf7 zu verwenden?

Grüße, können Sie mir sagen, welches Modbios ich für Abit Nf7-S2 V1.0 verwenden soll?

Ob sich jemand für ein NF7-S2 die Mühe gemacht hat? Das Board unterscheidet sich fundamental vom NF7-S 2.0 und ist nicht für OC gedacht / designed. Das BIOS ist extrem beschnitten, genau wie die Spannungsversorgung auf dem Board. Da wird nicht viel gehen mit, egal ob mit oder ohne Mod-Bios. In die "Falle" (-S vs -S2) sind schon einige getappt, aber die DNA beider Boards könnte verschiedener nicht sein.

Das BIOS ist extrem beschnitten, genau wie die Spannungsversorgung auf dem Board.
Es hat jedoch den gleichen Chipsatz und sein Bios ermöglicht es Ihnen, alles anzupassen, was Sie brauchen, warum verwenden Sie es nicht zum Übertakten? Viele Leute, die vor mir in diese "Falle" getappt sind, haben keine Modbios für dieses Board erstellt, die es Ihnen ermöglichen, eine bessere Leistung zu erzielen?

Ich kenne keinen mod BIOS für das -S2 board. Ich denke mal, dass die meisten Übertakter das board gar nicht genutzt haben und nicht nutzen werden. Um ehrlich zu sein, gibt es auch genug Alternativen, die günstiger sind.
Das größte Problem ist, dass das board keinen Multiplikator verstellen kann. Ohne den Multiplikator zu ändern, können die meisten Prozessoren nur mit dem vorhandenen Multiplikator betrieben werden. Bei einem XP-M ist das Multi 6.
Im Notfall kann man die wichtigen RAM und Chipsatz Einstellungen in Windows mit dem tweaker ändern.

Soweit ich mich erinnern kann ist auch die Einstellung der Chipsatz-Spannung nicht möglich und bei VCore geht das nur im engen Rahmen. Das Board ist einfach alles andere als eine OC-Plattform und kann eigentlich eher als Resteverwertung zum Ende der Sockel A Tage gesehen werden.

Das Board ist einfach alles andere als eine OC-Plattform und kann eigentlich eher als Resteverwertung zum Ende der Sockel A Tage gesehen werden
Diese Resteverwertung hat sogar auch DFI betrieben. Deren letztes NF2 board ist auch weit weg von den LanParty boards.
Das gleiche auch bei ASUS mit dem A7N8X-XE.
Zu dem Zeitpunkt waren alle schon auf dem 939 Zug.

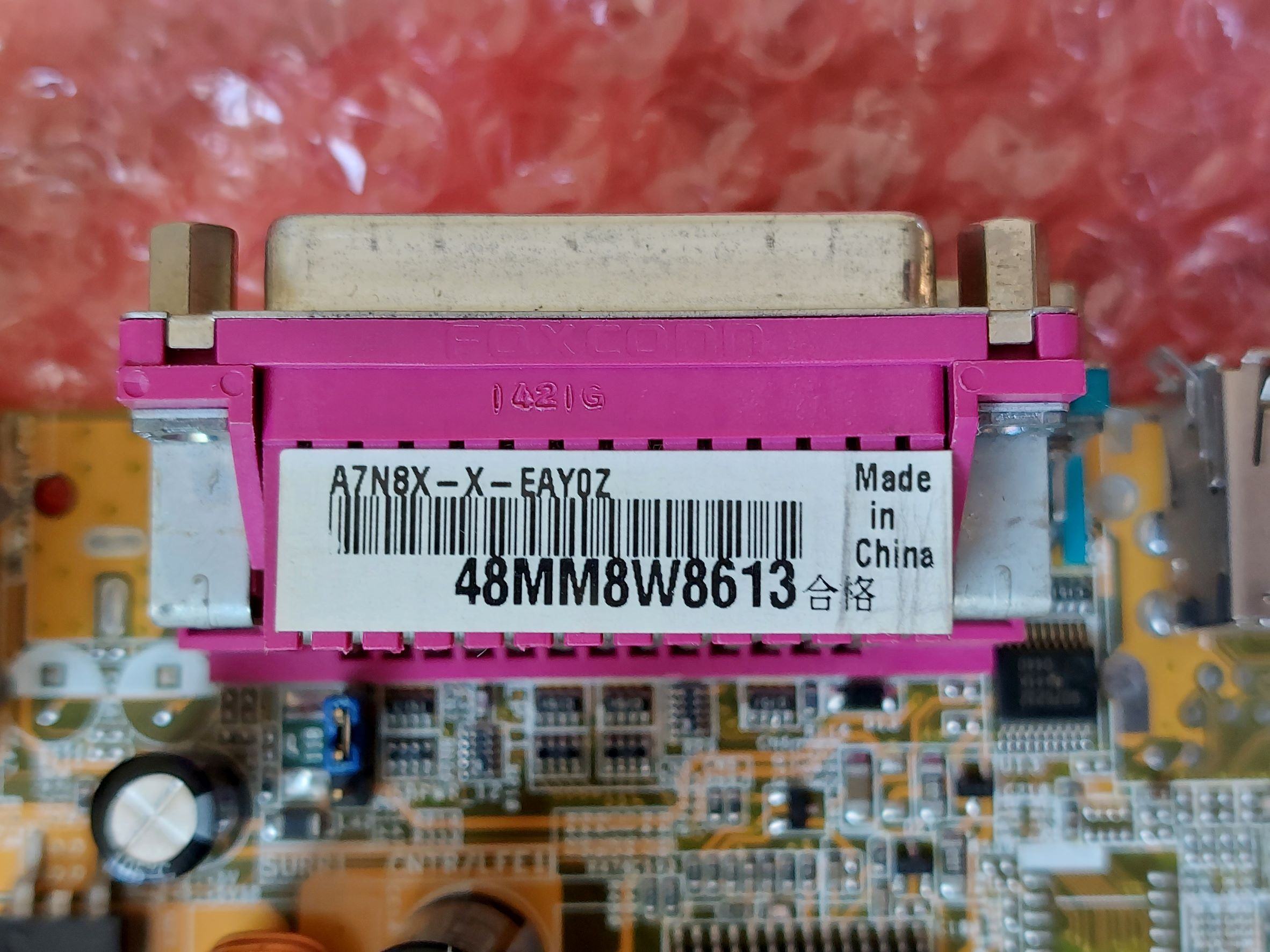

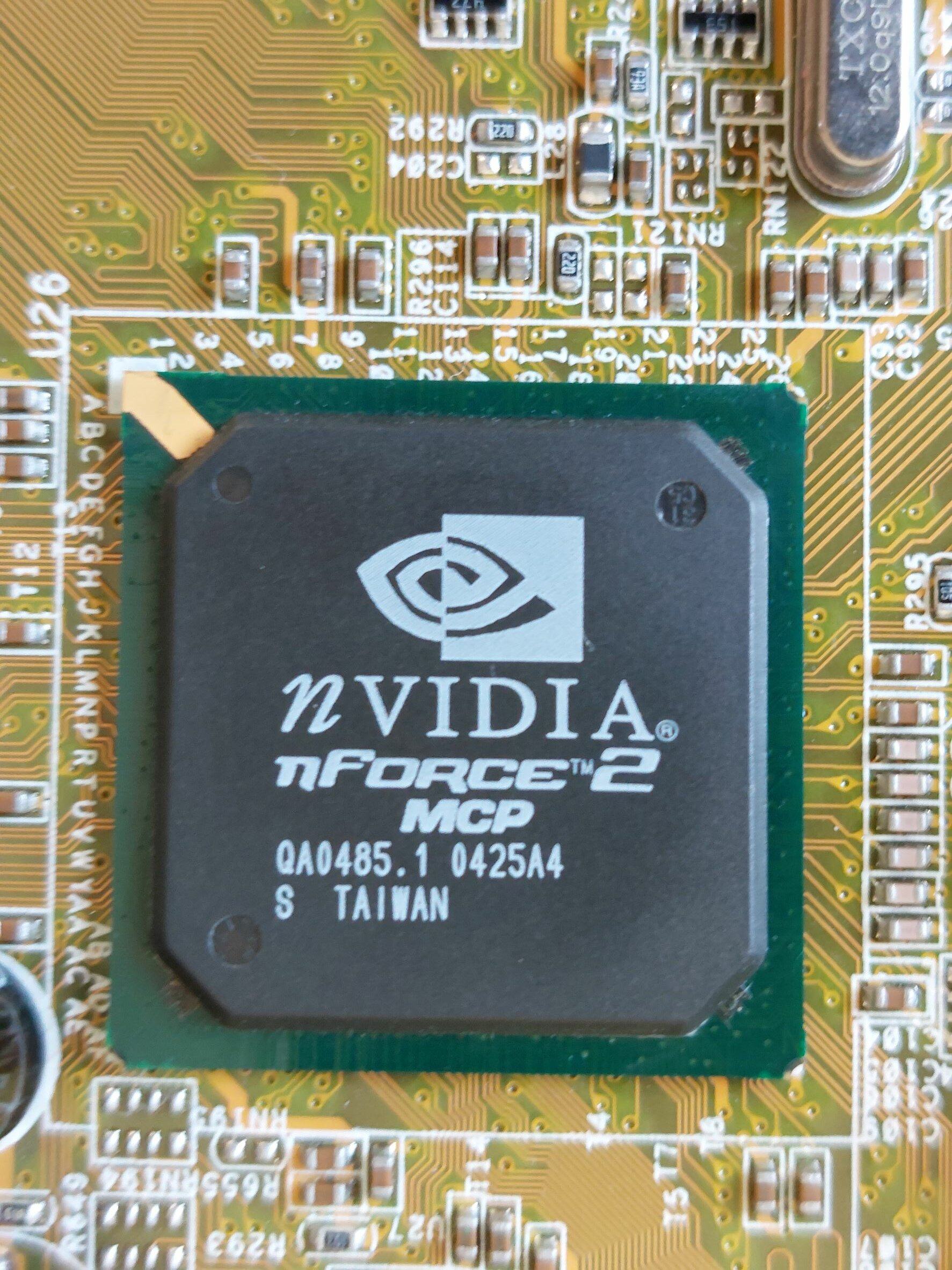

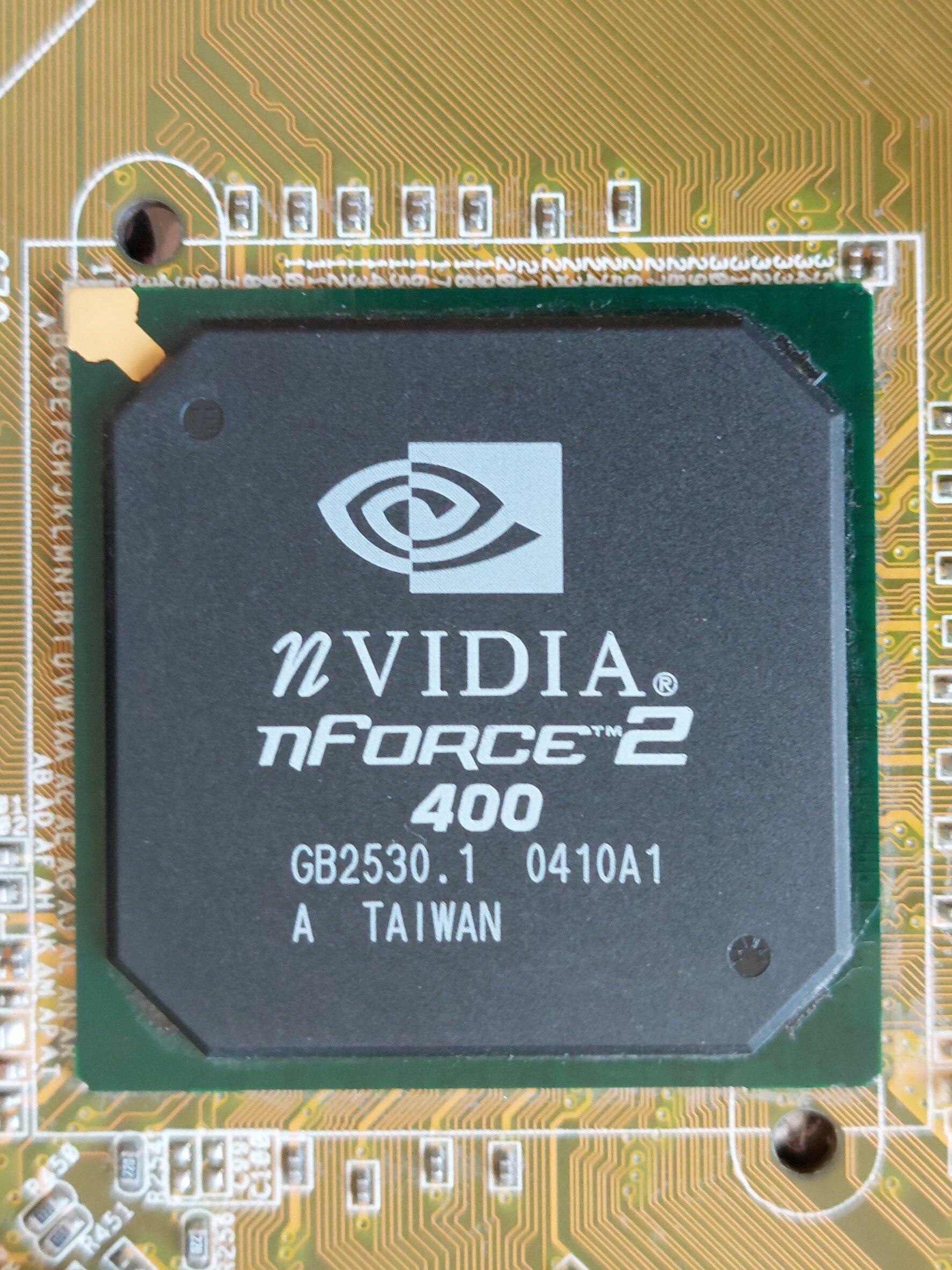

Hallo zusammem, hätte auch mal wieder ein A7N8X-X für die Liste.
Danke für den Hinweis, habe das Bild ausgetauscht.(y)

:d


Anhänge

  • 48MM8W8612_2.jpg
    617,4 KB · Aufrufe: 63
  • 48MM8W8612_3.jpg
    399,2 KB · Aufrufe: 58
  • 48MM8W8612_4.jpg
    557,4 KB · Aufrufe: 55
  • 48MM8W8612_5.jpg
    1,1 MB · Aufrufe: 63
  • 48MM8W8612_1.jpg
    609 KB · Aufrufe: 49
Zuletzt bearbeitet:

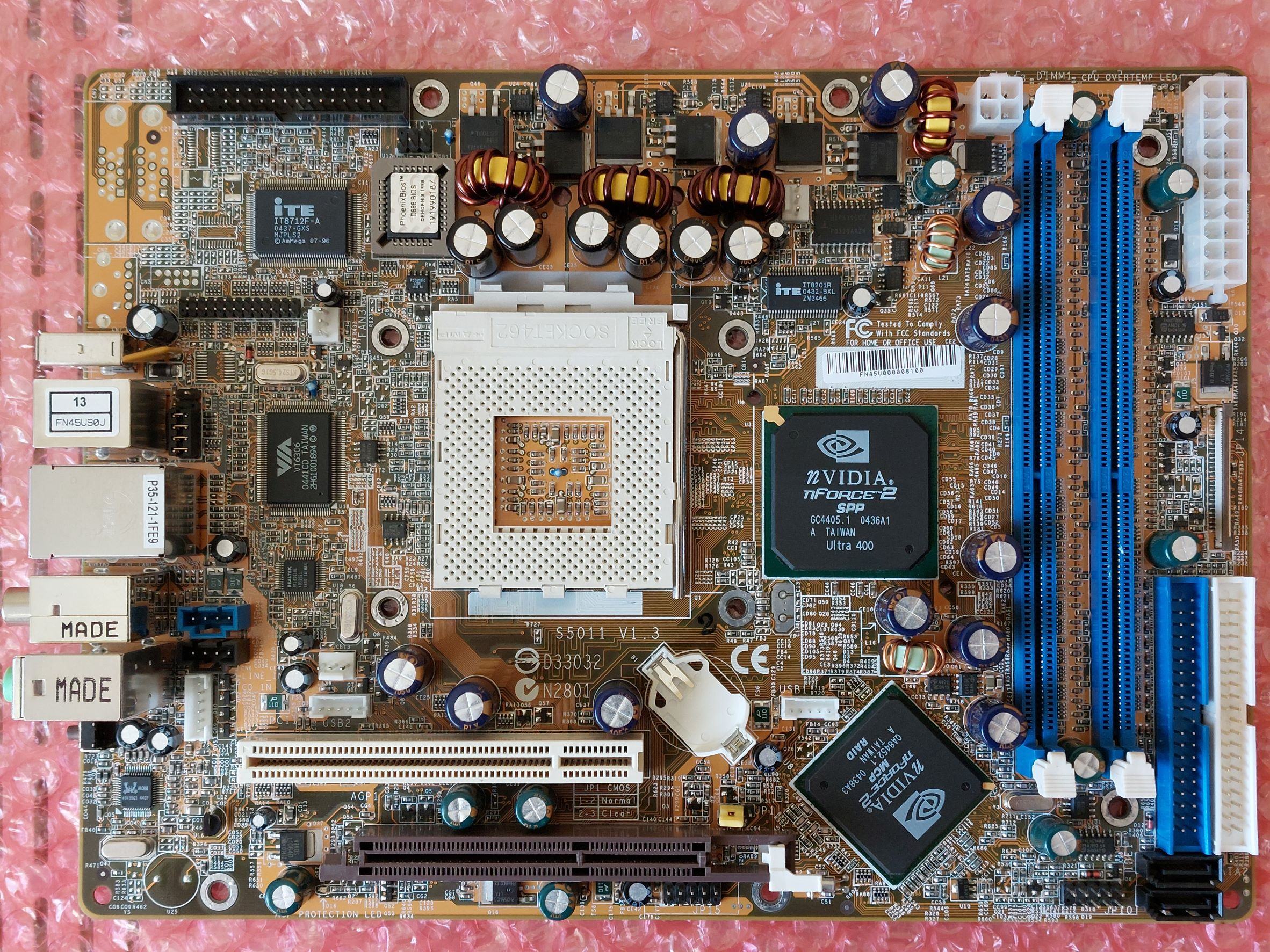

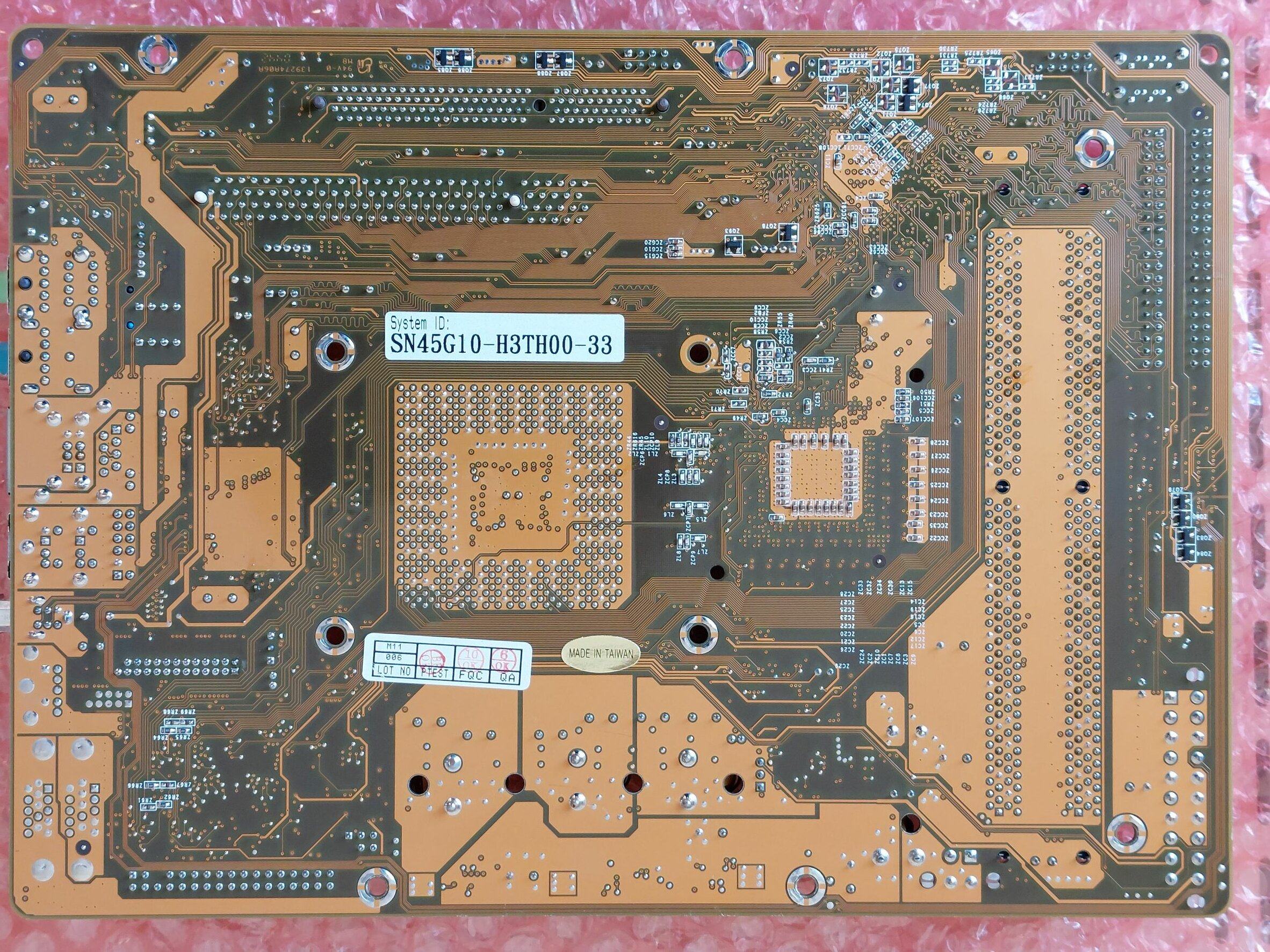

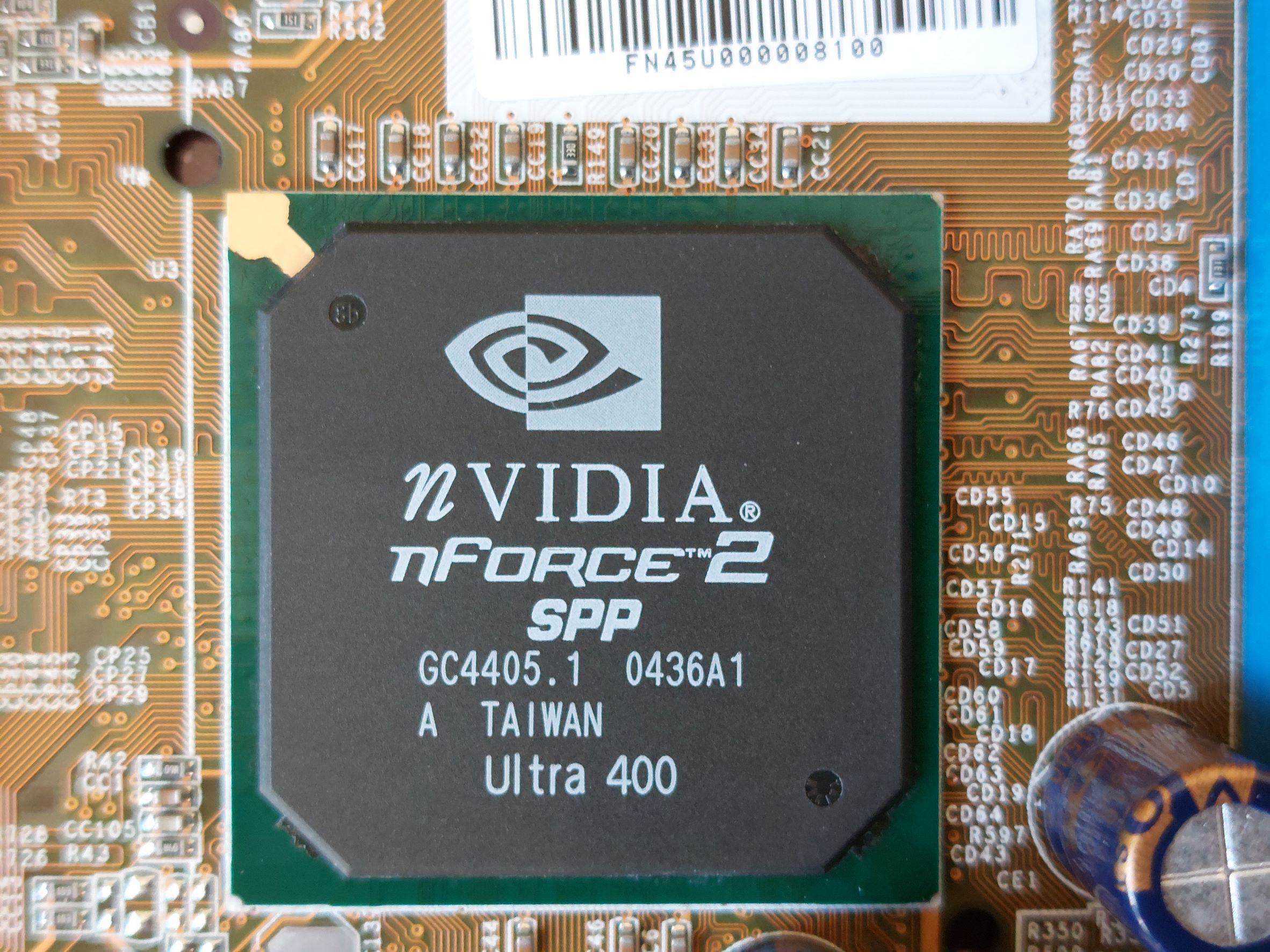

Heute hätte ich noch das N45G - Mainboard aus meinem Shuttle XPC für die NF2-Liste.
Serien Nr: N45G00509D00720
Gruß Rodario


Anhänge

  • N45G_2.jpg
    983 KB · Aufrufe: 64

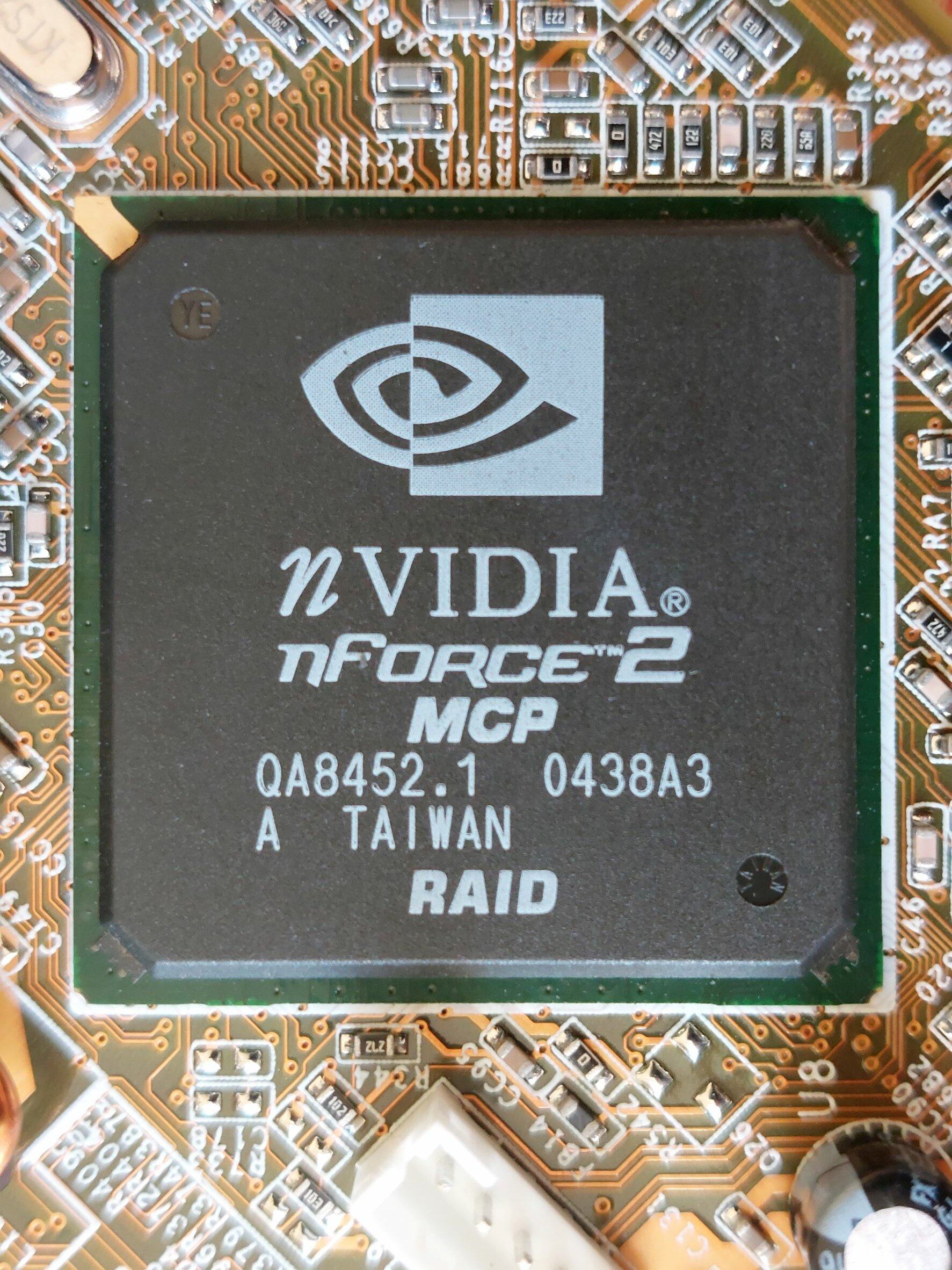

  • MCP 0438A3.jpg
    MCP 0438A3.jpg
    639,8 KB · Aufrufe: 63
  • SPP_0436A1.jpg
    592,3 KB · Aufrufe: 57
  • N45G_1.jpg
    1 MB · Aufrufe: 65

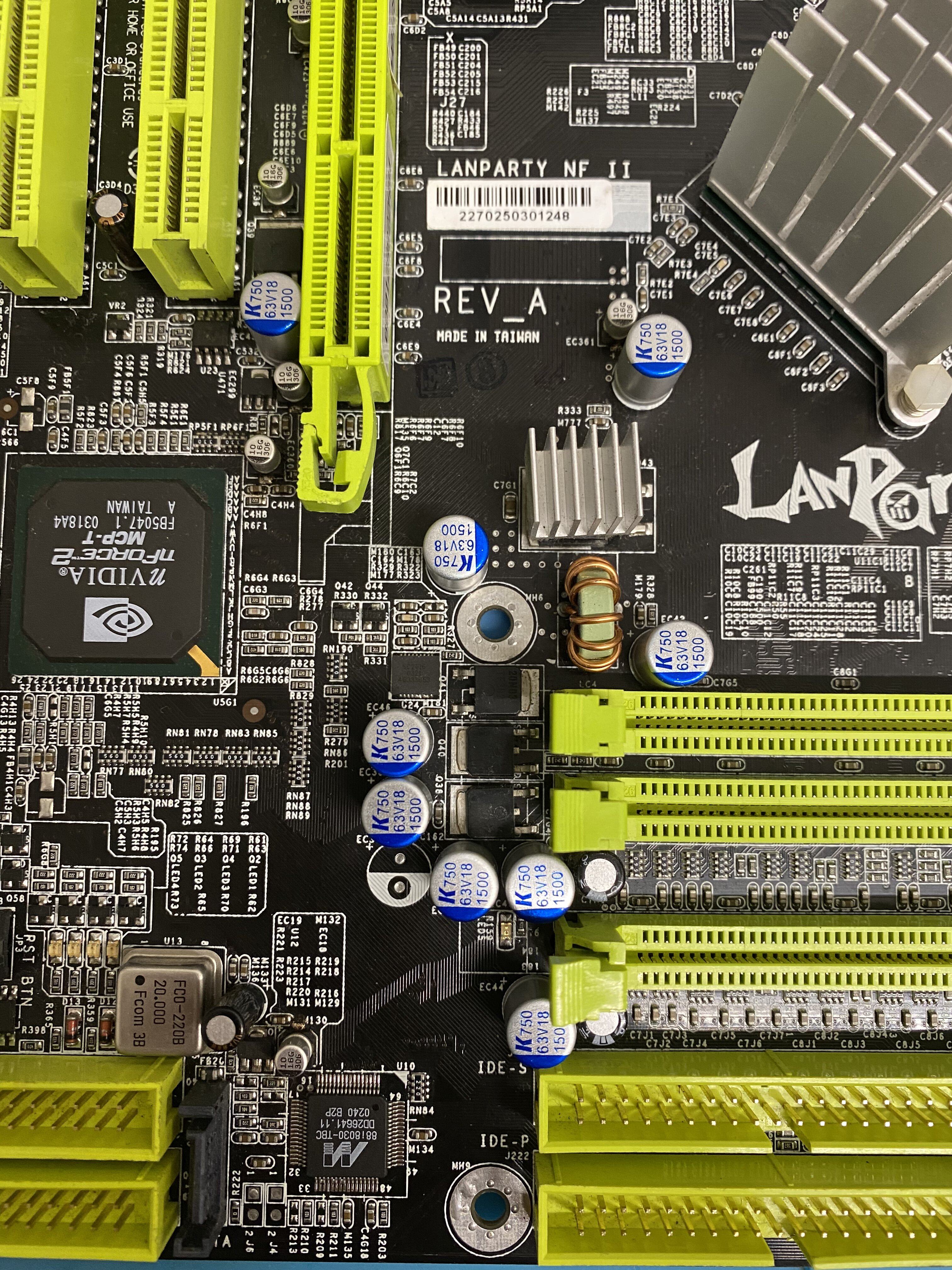

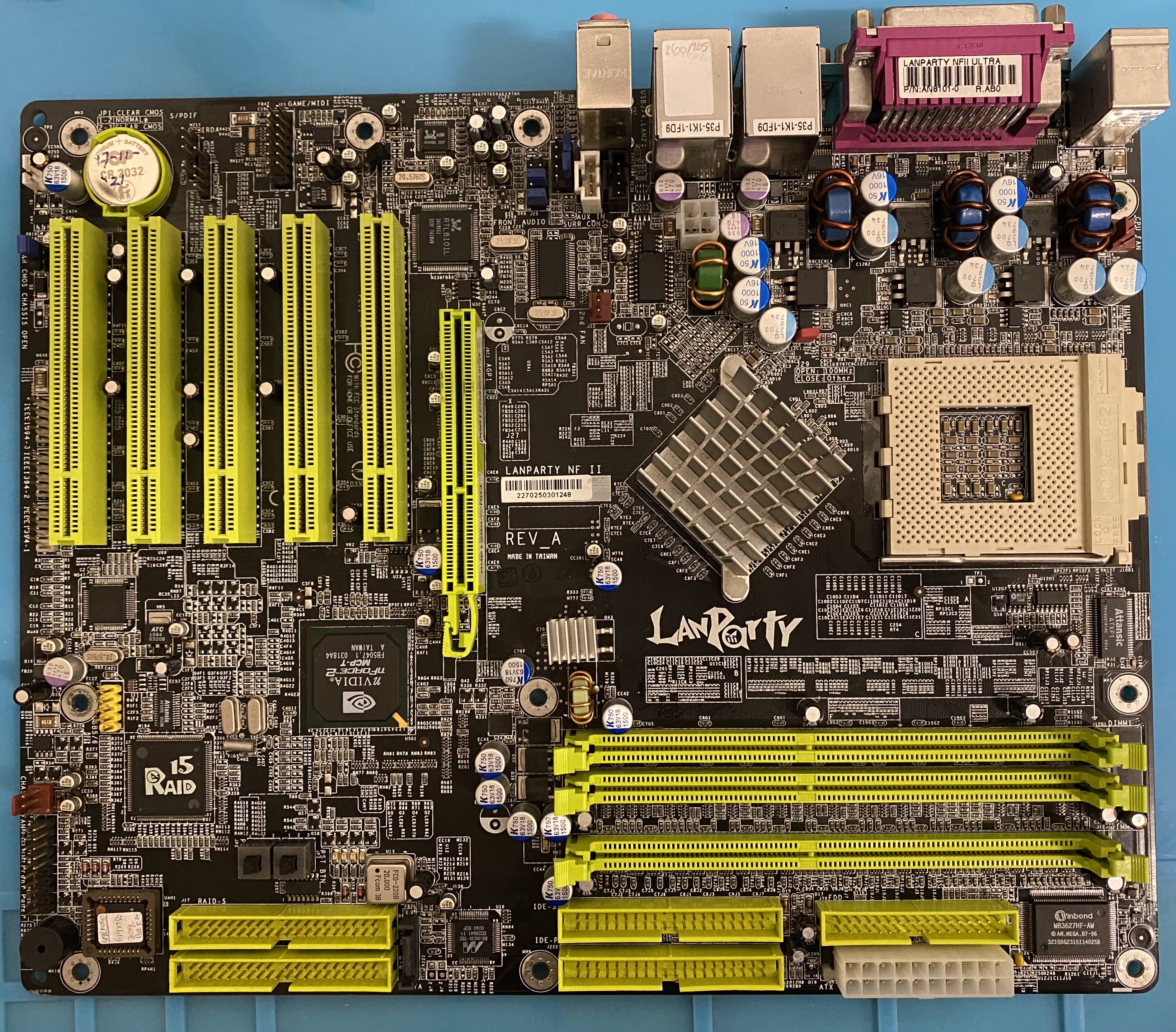

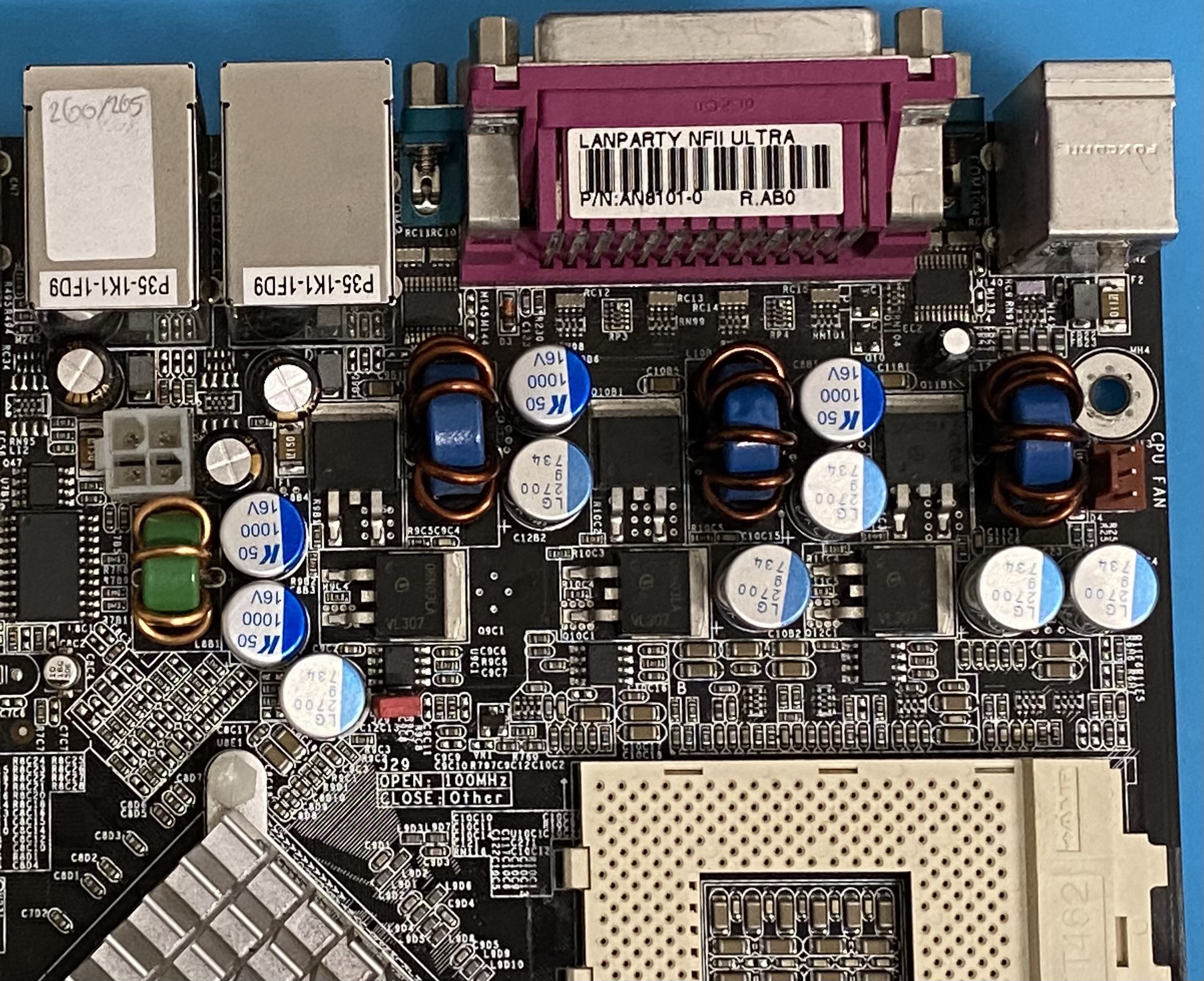

looks fine now!

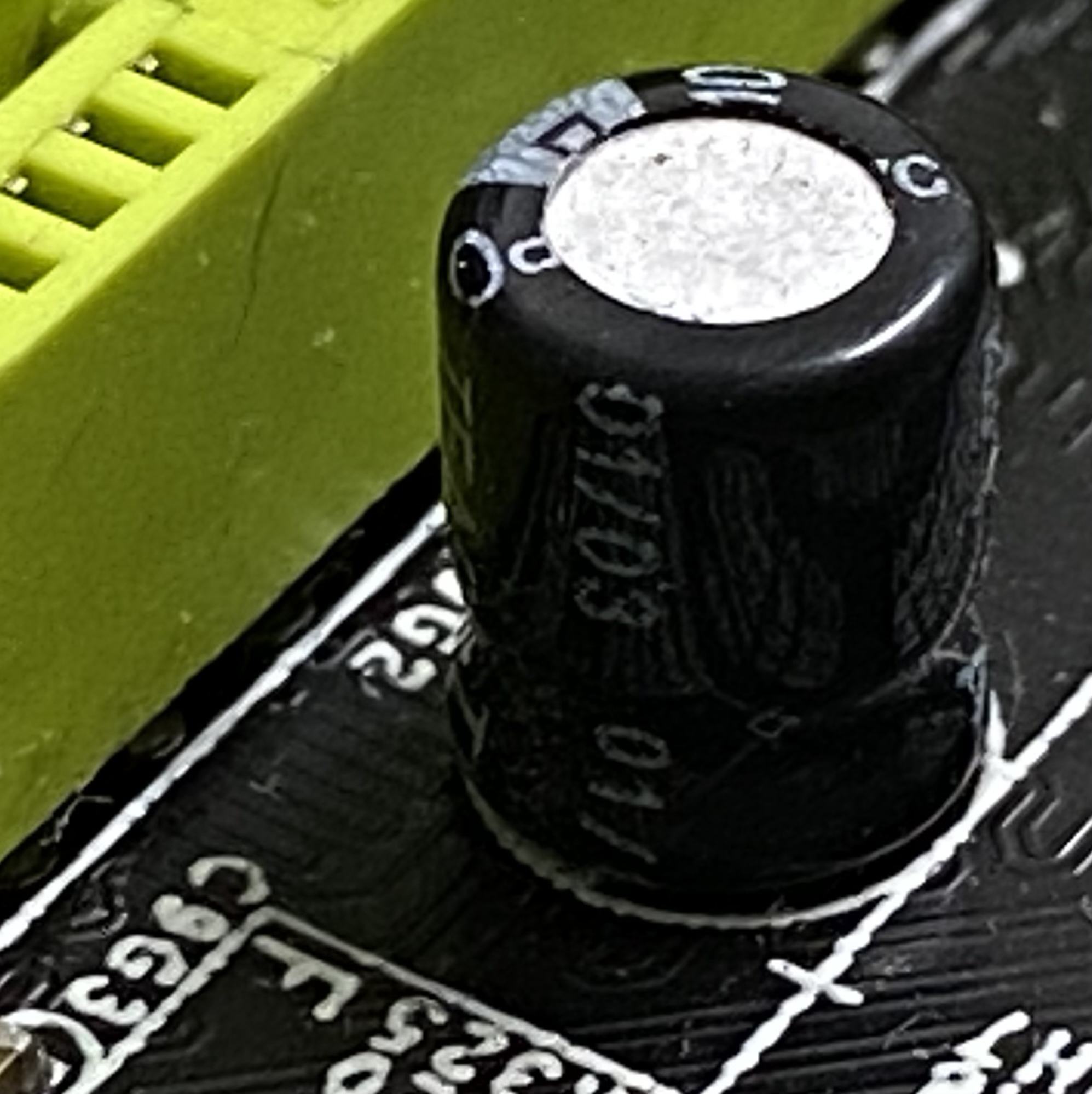

I guess the smaller caps are simple GP caps? WMDK could (probably) help out.

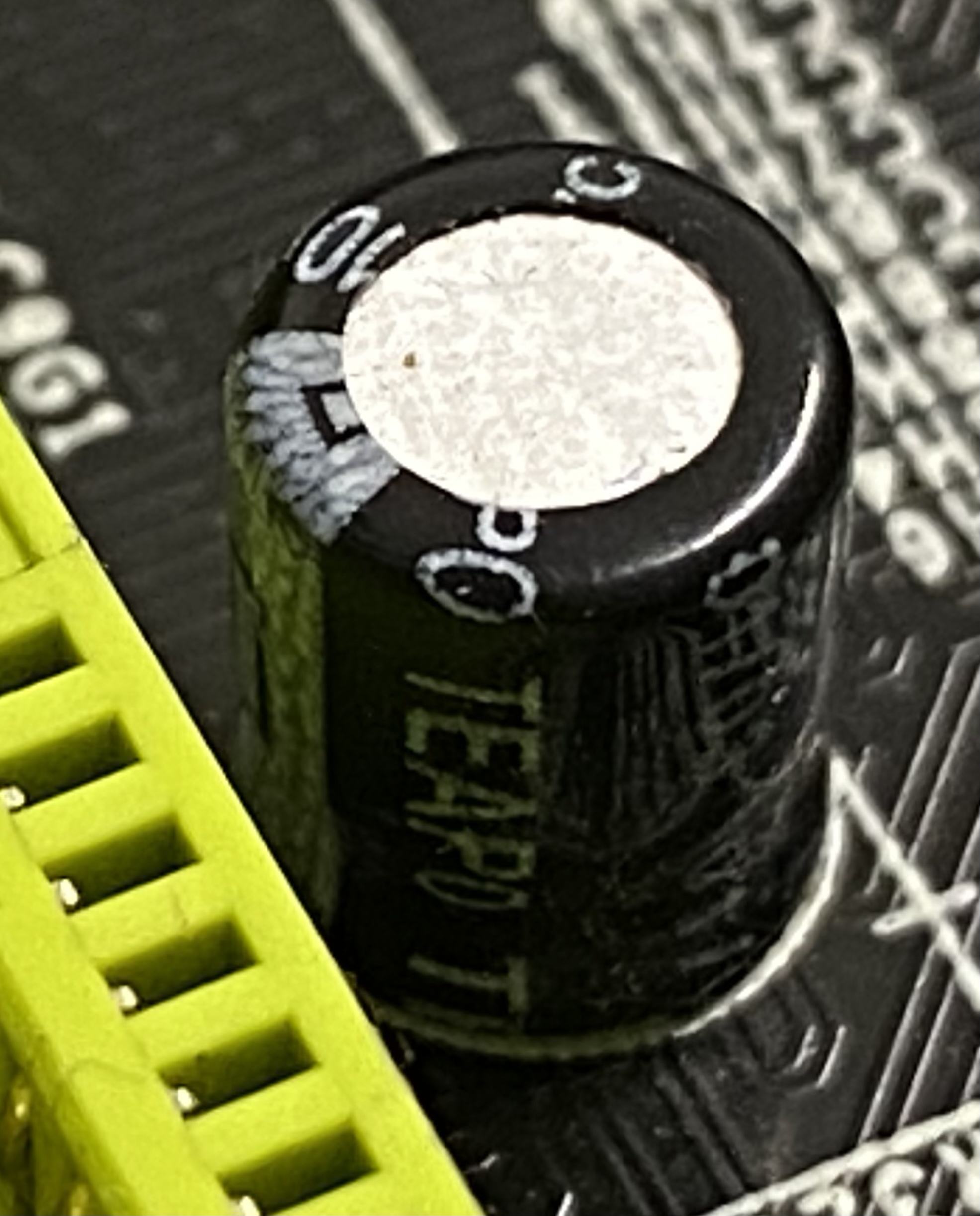

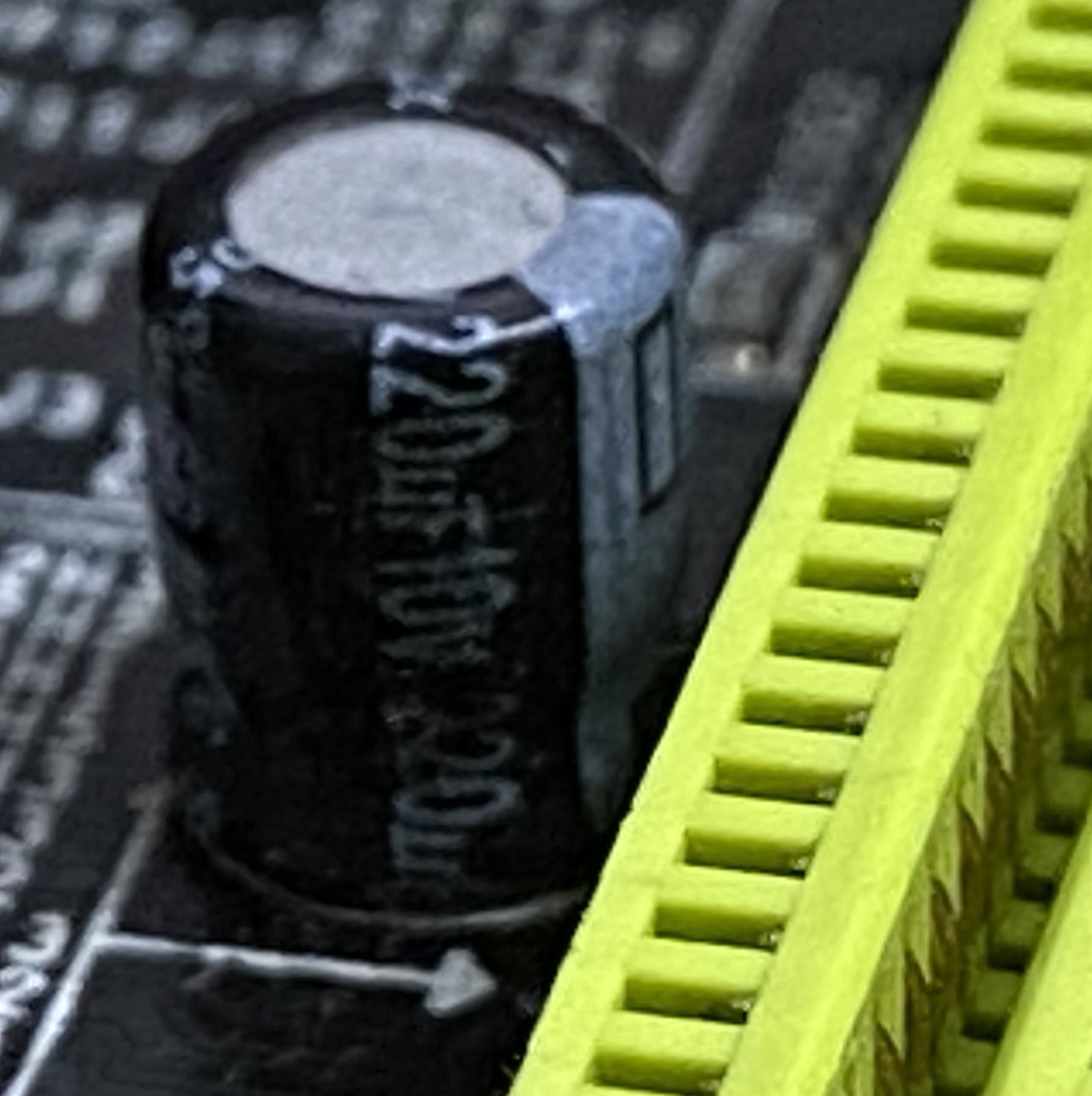

I can't see the series of this caps. Probably there isn't. Teapo has two letters. link

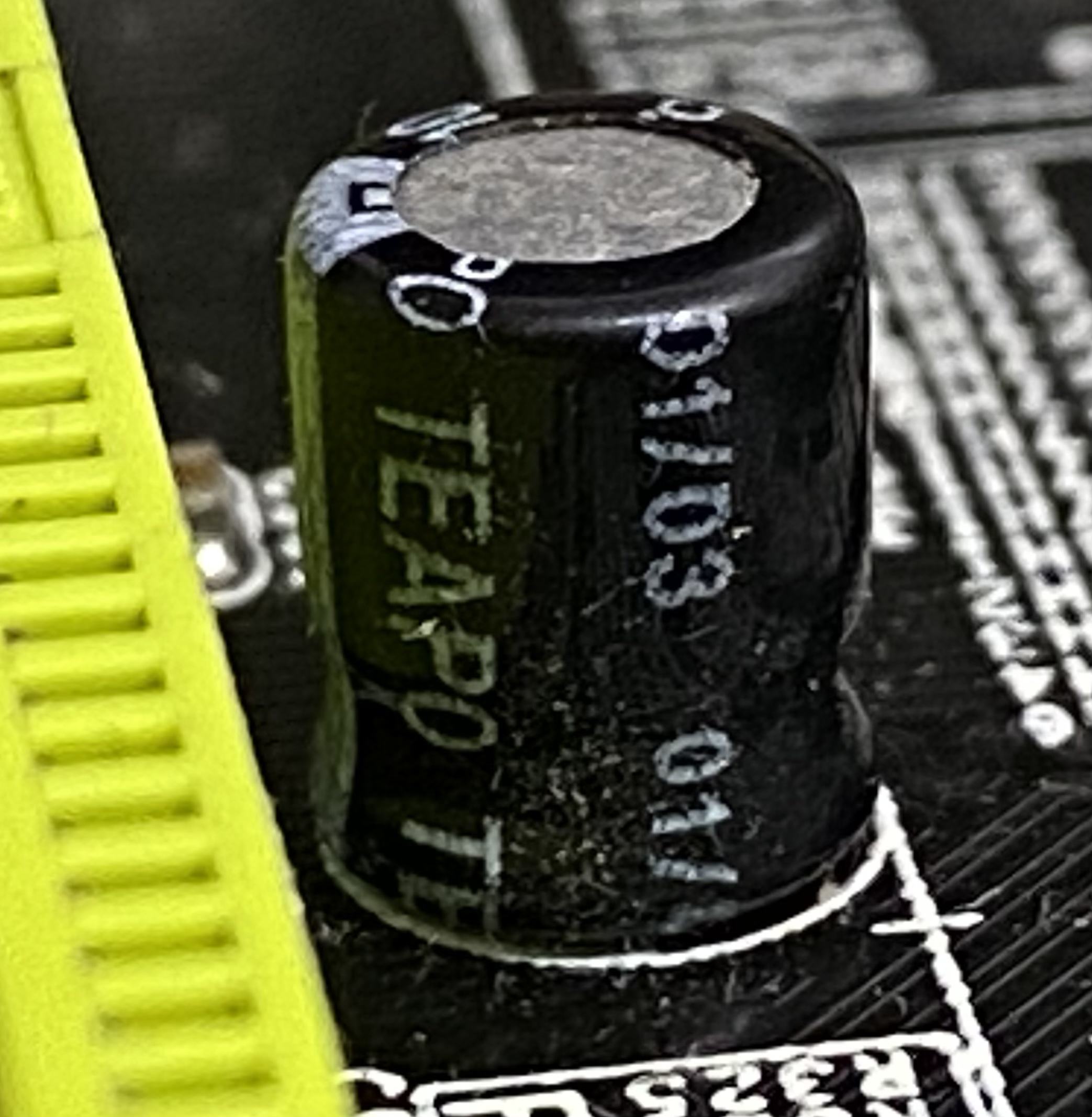

It seems to me, this cap is a SS series cap. At least, I see a SS.

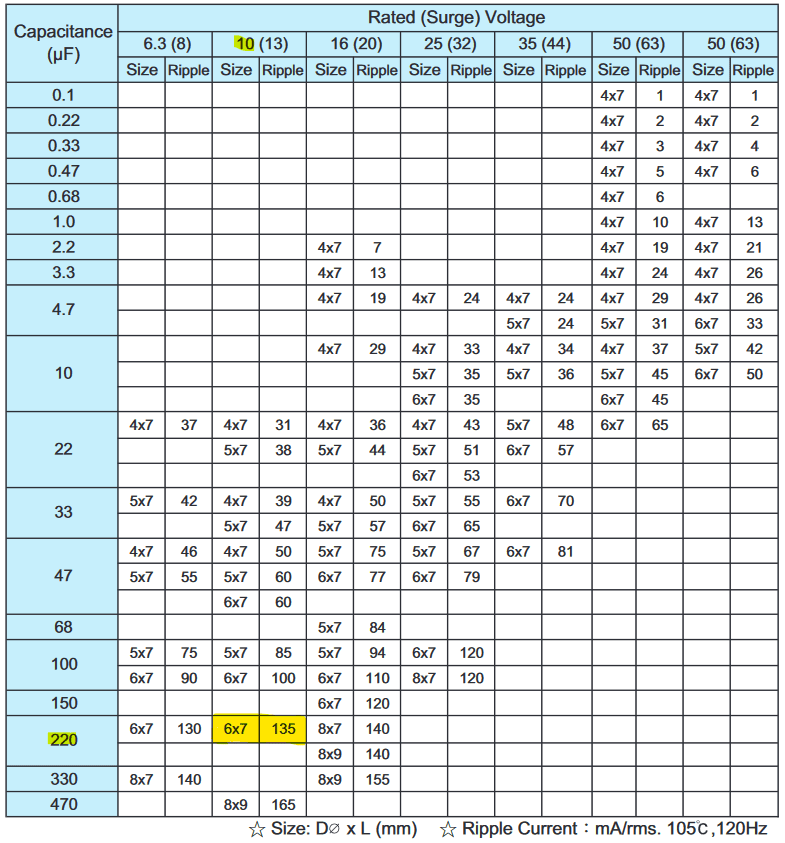

135 ripple is not much though. Not sure about ESR. I would expect a cap with a higher ESR value as a replace. Let's see what WMDK will say to this.

I think there should be enough better caps out there.
There is just 1 thing. I have to order…
Beitrag automatisch zusammengeführt:

Wires are 2.5mm distance. These should do:
option 1
option 2

Where option 2 would probably the best one.

Zuletzt bearbeitet:
If a cap doesn't have any ESR value given in its datasheet, i'd always assume a general purpose cap. So i'd rather not replace with a poly, but something like a panasonic FC, FS or FR. These got a bit higher ESR. Sometimes you can get away with the replacement of GP caps with polys, sometimes you can't. Depends heavily on the exact position and purpose of the cap.

I would not recommend changing these. There are examples of boards that developed issues because these small caps were changed and normally these are gp caps, so they tend to last much longer than the ultra-low esr ones for cpu vrm and so on.

@WMDK should I replace these?

As long as everything runs fine, no. It's an SS Series GP cap as you already found out here. I've not yet seen any of these fail. Eventually what will most likely happen is that they will dry up but that usually takes a good 30+ years or even longer. IF you want to replace them, make sure you replace them with GP as well, so KEMET ESY/ESS series or Panasonic GA or the likes, no Low-ESR or even polymer replacement in this case, it might cause trouble.
