[Sammelthread] AMD K7 - Sockel A (462)

[Sparksnl]

Ok then I will leave them for now.



[stunned_guy]

Asus A7N8X Deluxe v1.04 Board 2

Northbridge: 0303A3 SPP


Southbridge: 0304A4 MCP-T


SN: 33ZG0F7145

Asus A7N8X Deluxe v2.00 Board 12

Northbridge: 0326A1 SPP


Southbridge: 0328A4 MCP-T


SN: 39ZG0A2558



[stunned_guy]

ECS Elitegroup N2U400-A Rev 1.0 Board 2

Northbridge: 0346A1 SPP Ultra400


Southbridge: 0345A4 MCP


SN: K31100F40307867



[digitalbath]

finally...
Sorry @The Sandman

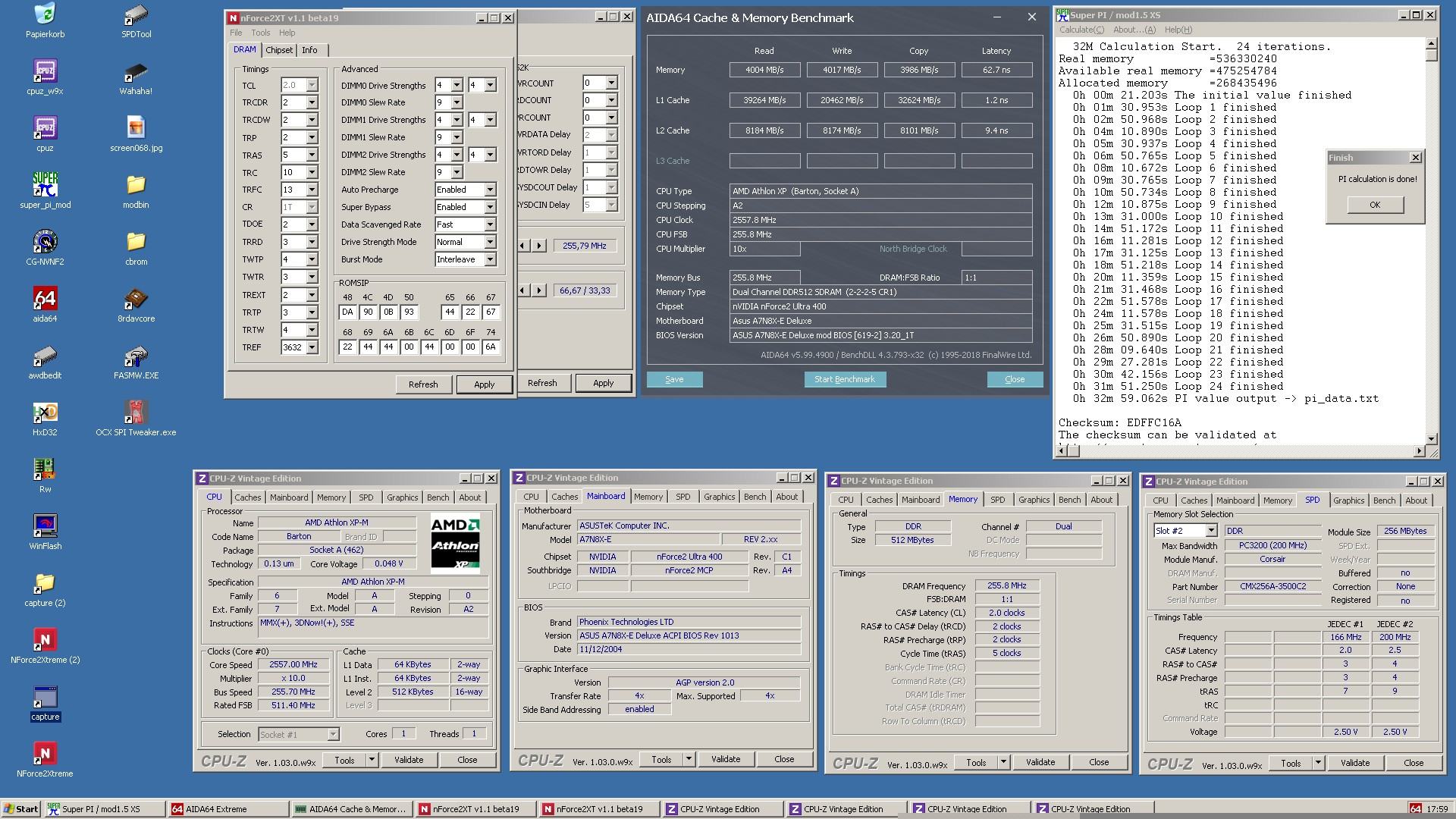

XP-M 2800+ | ASUS A7N8X-E | Corsair 3500C2 | Vdd= 1,72V | Vdimm=3,5V (Vtt offset -0,1V) |

Für den screen habe ich lange gebraucht. Das habe ich bei mehreren board getestet. Das schafft nicht jede CPU und nicht jedes board. Das Problem ist hier das WRDATA=2 timing. Durch dieses timing ist 32M um einige Sekunden schneller, stesst das aber das System. Damit ist bei mir meist bei FSB=257MHz schluss (auf mehreren boards). Mit WRDATA =3 ist dann mehr möglich.

Btw. kurz nach dem screenshot kam der bluescreen.



[The Sandman]

Da breche ich mir jetzt keinen ab. Glückwunsch



[stunned_guy]

Top Ergebnis !
Rechts unten im Bildschirm ist schon der "Freeze" mit Grafikfehler zu sehen



[digitalbath]

Hatte ich gar nicht gesehen.



[Tzk]

So oder so ist das ein extrem starker Score. 255Mhz mit den Timings sind echt am Limit bei unserem aktuellen Wissensstand, die Effizenz ist auch gut. Top Score!



[Mr. Krabs]

Hat sich jemand von euch letztens das GA-7dpxdw mit zwei 2800 MP aus der Bucht geschnappt?

Ärgert mich echt, dass mein Maximum nur bei 180 lag



[bschicht86]

Ich hatte es gesehen, aber nach dem ersten Gebot nicht weiter beachtet. Wie hoch ging es denn weg?



[WMDK]

Rechts unten im Bildschirm ist schon der "Freeze" mit Grafikfehler zu sehen

Witzig, wie das System sich fast 33 Minuten durch SuperPi quält aber ein Screenshot ist dann der Kopfschuss

@digitalbath

Magst du dieses Capture Tool teilen? Was simples, was einfach nur einen Screen direkt als JPEG ablegt suche ich schon länger, aber man findet quasi immer nur völlig überfrachtete Software die noch tausend andere Dinge kann. Ich will eigentlich nur bei Klick ein Bild, sonst nichts



[Mr. Krabs]

Ich hatte es gesehen, aber nach dem ersten Gebot nicht weiter beachtet. Wie hoch ging es denn weg?

195€

Die Tyan Tiger Dual Boards sieht man ja hier und da. Auch das Asus a7m266-d ist mal vertreten. Aber das Gigabyte GA-7DPXDW und das MSI K7D Master-L Dual Board hab ich bisher nur einmal gesehen. Das MSI konnte ich noch ergattern. Das Gigabyte leider nicht. Das Epox M762A hab ich noch nie wo zum Kauf gesehen.

Schade ums Gigabyte. Allein die beiden 2800 MP sind nicht sehr verbreitet und relativ teuer.

@WMDK Das Tool find ich auch gut. Einfach nur n Screenshot Tool, welches das Bild automatisch irgendwo abspeichert. Ich brauche keine Ausschneide oder umbenenn Funktionen.



[digitalbath]

Witzig, wie das System sich fast 33 Minuten durch SuperPi quält aber ein Screenshot ist dann der Kopfschuss

Das denke ich mir auch immer. Der Lauf davor wurde durch den Screenshot gekillt. Ohne Bild natürlich.

Magst du dieses Capture Tool teilen? Was simples, was einfach nur einen Screen direkt als JPEG ablegt suche ich schon länger, aber man findet quasi immer nur völlig überfrachtete Software die noch tausend andere Dinge kann. Ich will eigentlich nur bei Klick ein Bild, sonst nichts

Klar! Ich habe zwei. Das eine heißt Snapshot, das andere Capture. Den ersten konnte ich auf meiner Externen Platte finden, beim anderen habe ich nur die leere zip Datei gefunden. Scheinbar hat ein Virenscanner den gelöscht. Den kann ich heute Abend dann in diesen Post nachliefern.
Ob der eine besser ist als der andere, weiß ich nicht. Soweit ich mich erinnere, erstellen beide im unterschiedlichen Format (png vs. jpg)



[Tzk]

Snapshot.exe müsste aus dem HWBot oder von TPU stammen. Erstellt PNG, weil die im Fall von Sceenshots kleiner als JPG sind. Nutze ich auch und kann ich später hochladen.

Es gibt sogar ein Tool von TPU welches gewisse Fenster wie CPU-Z automatisch öffnet und positioniert. Leider nicht kompatibel zu XP und älter.

EDIT:
Snapshot.exe

Scheint ne andere als die von digitalbath aus dem Vorpost zu sein, Funktion ist aber (bis auf den Dateinamen) identisch.



[The Sandman]

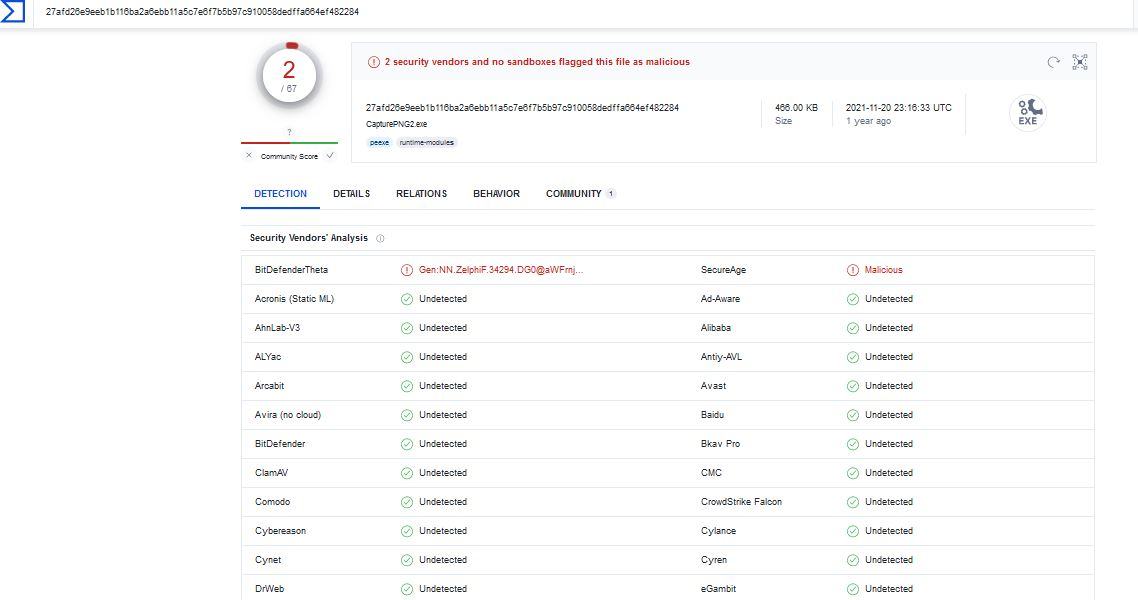

CapturePNG2.exe wird von Bitdefendertheta und SecureAge als malicious eingestuft.
Bisher wollte aber noch kein Elch meine Kreditkartennummer. Ich uppe es aber vorsichtshalber mal nicht...



[digitalbath]

Bevor ich die Software hier torpediere und alle Virenscanner trigger, lasse ich den upload. Wer das tool capture dennoch haben möchte, schreibt mich an. Da findet man bestimmt eine Möglichkeit für den Transfer.
Im allgemeinen ist das aber nicht nötig, das snapshot tool ist genauso gut.

napshot.exe müsste aus dem HWBot oder von TPU stammen.

Ich habe meine Version aus dem HWBot.



[Rodario]

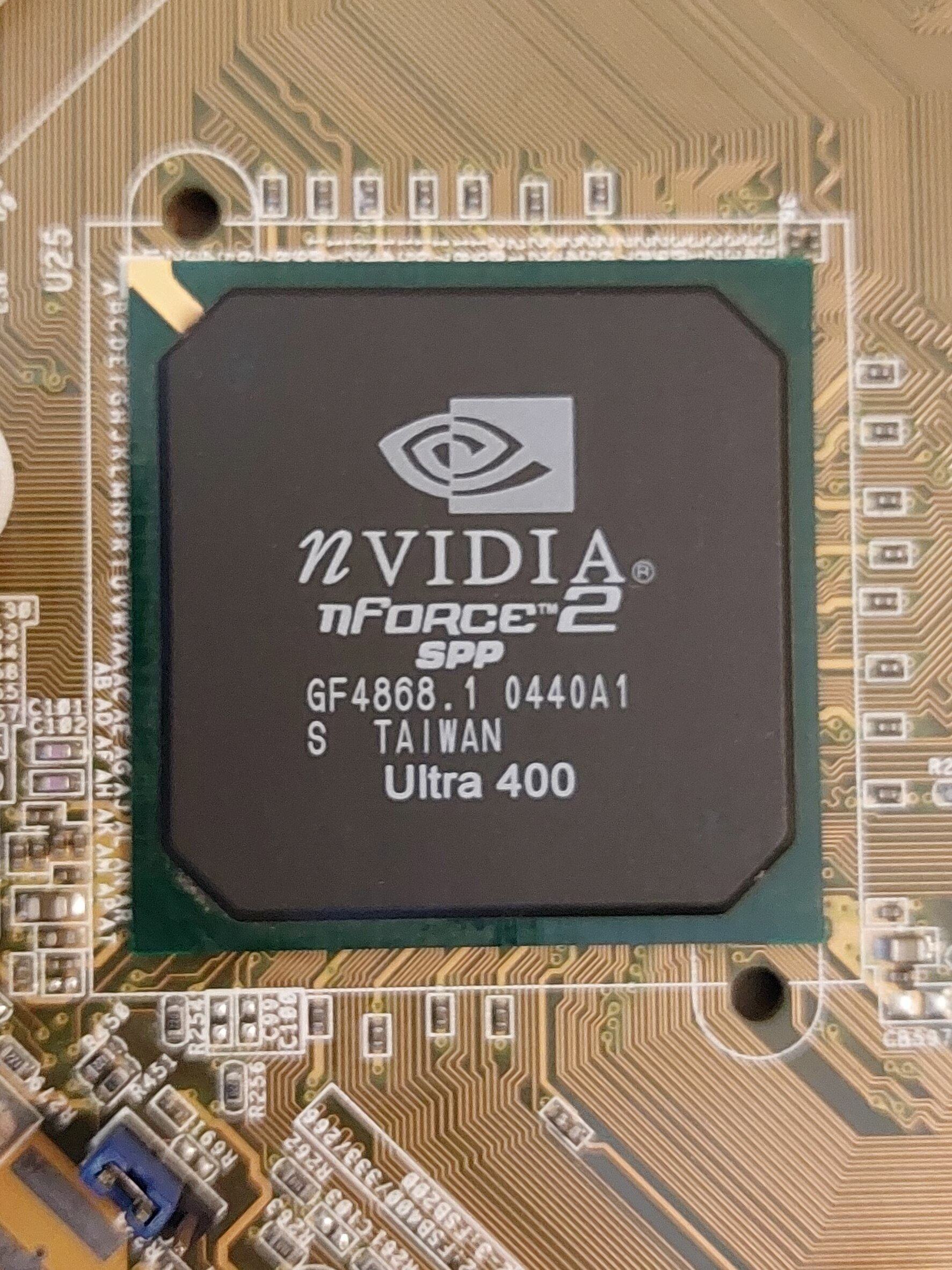

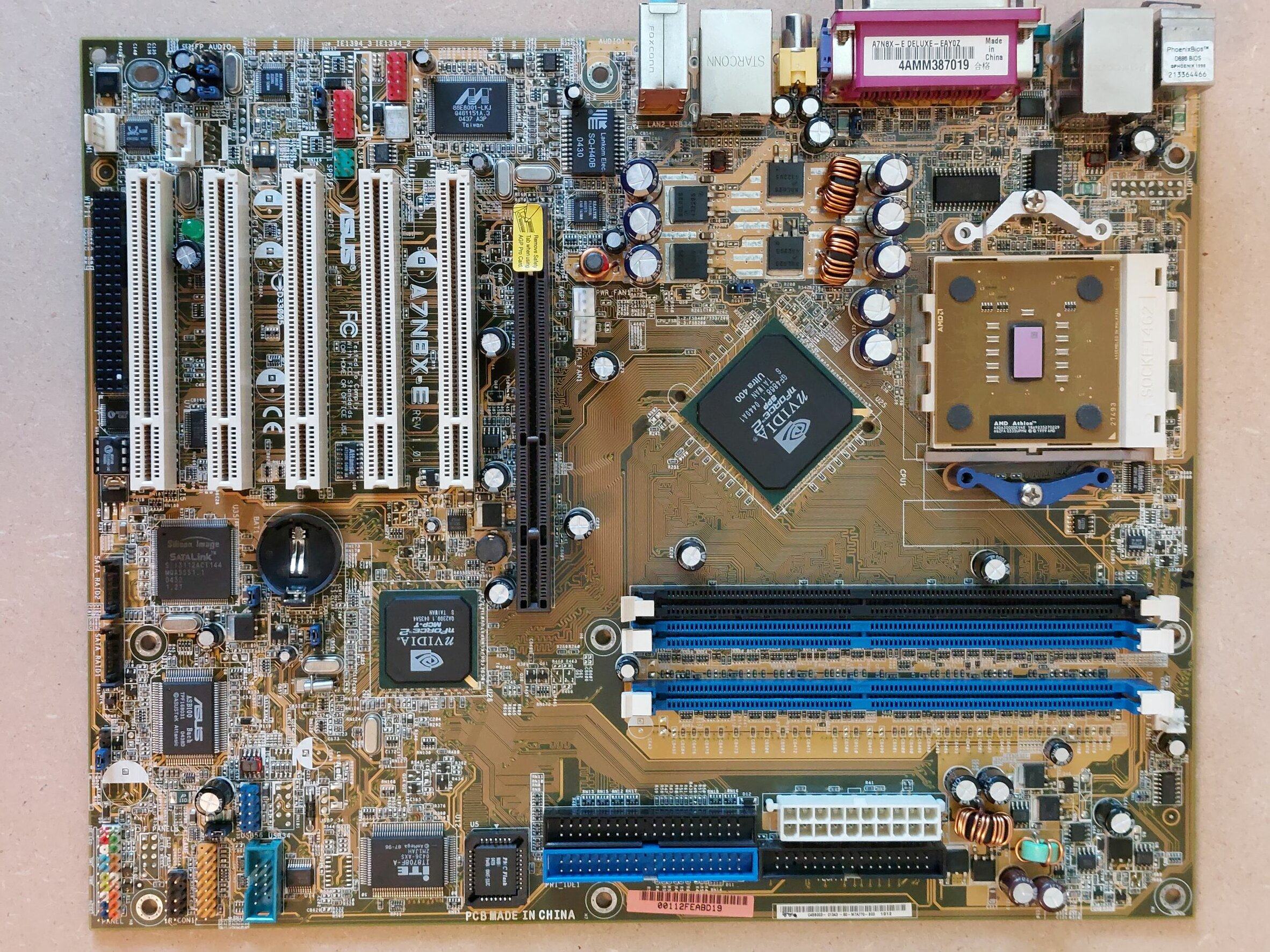

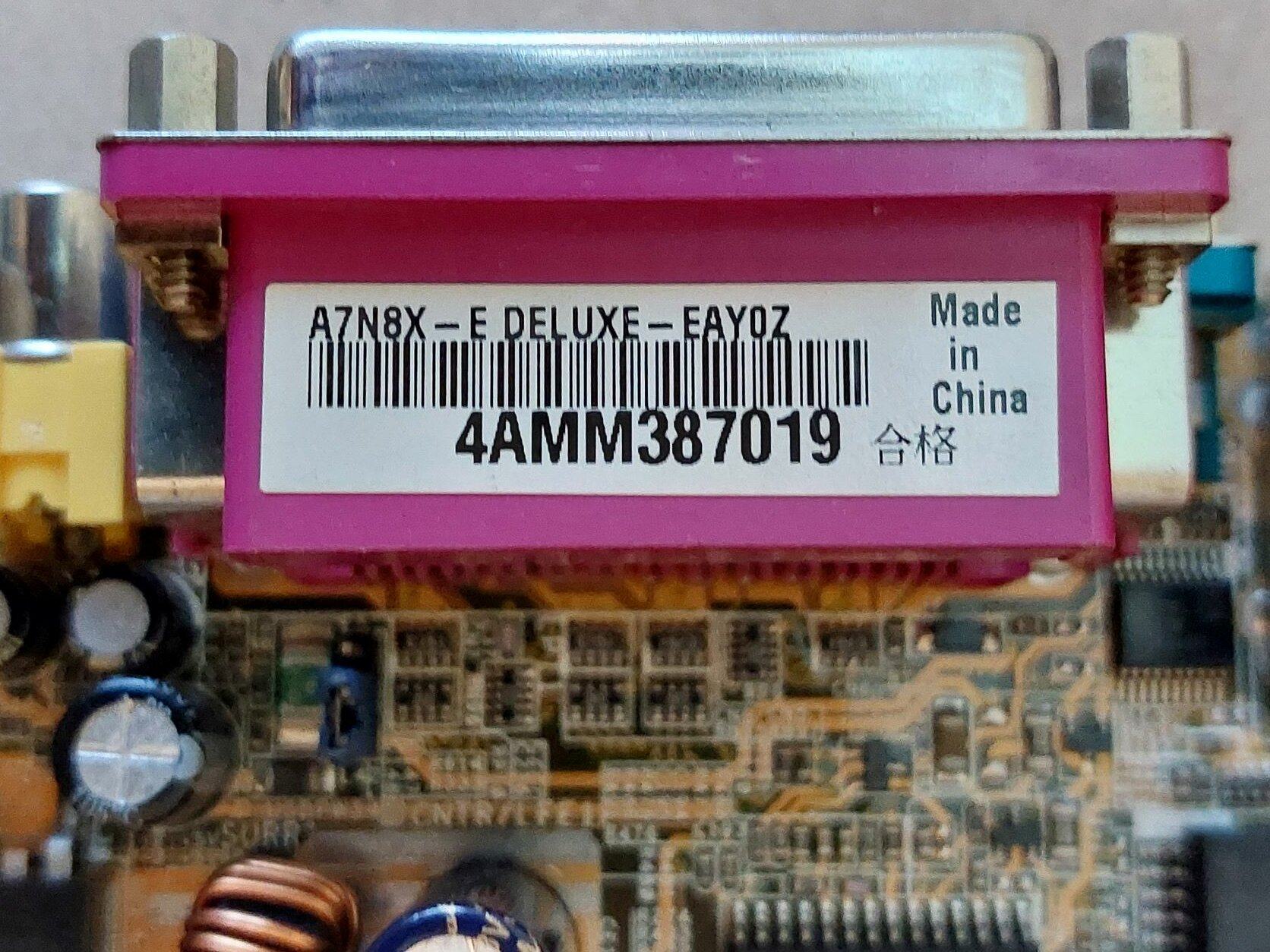

Hallo zusammen, mal wieder ein weiters A7N8X-E Deluxe rev1.01 für die Liste.



[Tankdeckel]

Mach grad Inventur (ok, ich hab noch nie eine gemacht, aber es wird echt Zeit )

Dabei mal alle CPUs von den Boards geholt und auf einem war sogar ein kleiner XP-M 2200 drauf. Ich sollte mal öfter gucken, was die Leute so auf den Boards stecken lassen:
(OC hab ich ja keinerlei Ahnung, aber mal sehen, les´ mich mal ein)



[Sparksnl]

Nice batch and date



[Strikeeagle1977]

Mach grad Inventur (ok, ich hab noch nie eine gemacht, aber es wird echt Zeit )

Mach nicht nur ne Inventur, schreibe Dir auch alles auf ... daraus wachsen schnell Excel Listen, aber egal. Besser als suchen ...

Warum soll es dir besser gehen wie vielen anderen? 😇



[Tankdeckel]

Ich hab 4 Anläufe in Excel gemacht und endlich eine für mich brauchbare Systematik gebastelt xD
Spannend werden die Unmengen RAM Riegel. Die sind noch nicht mal sortiert...



[Tzk]

kleiner XP-M 2200

Scheint ein Thorton zu sein, vielleicht hast du Glück und man kann die Hälfte des L2 freischalten, damit es ein Barton wird. Stepping sieht OK, aber nicht überragend aus.

Was deine Liste angeht, wie sieht die aus? Ich versuche ich ebenfalls an einer und ein bisschen Inspiration kann nicht schaden... Bei mir sieht das aktuell so aus, hier mit vier Beispielen. Ich teste einfach nur 1M und erhhöhe in 50Mhz Schritten. Läuft's durch, dann gibts einen Eintrag in "PASS", gibts einen Fehler dann in "FAIL" und crasht die Kiste, dann in "BSOD". So habe ich die Cpus grob (aber schnell) ausgelotet.

#	Cpu	Rating	Stepping	Woche	Batch	Core	FSB	Multi	Vcore	SN	OK?	1.8V Boot	1.792V (load) 1M PASS	1.792V (load) 1M FAIL	1.792V (load) BSOD
G1	Geode NX	1500	BJJF	0640	CPBW	Tbred B	133	7,5	1,0	Z069751J61233	Y	2000	2200	2250
G2	Geode NX	1500	BJJF	0645	XPCW	Tbred B	133	7,5	1,0
G3	Geode NX	1500	BJJF	0626	EPAW	Tbred B	133	7,5	1,0	Z955201F60792	Y	2150			2200
G4	Geode NX	1500	BJJF	0626	EPAW	Tbred B	133	7,5	1,0	Z955201F60781	Y	2150	2250	2300

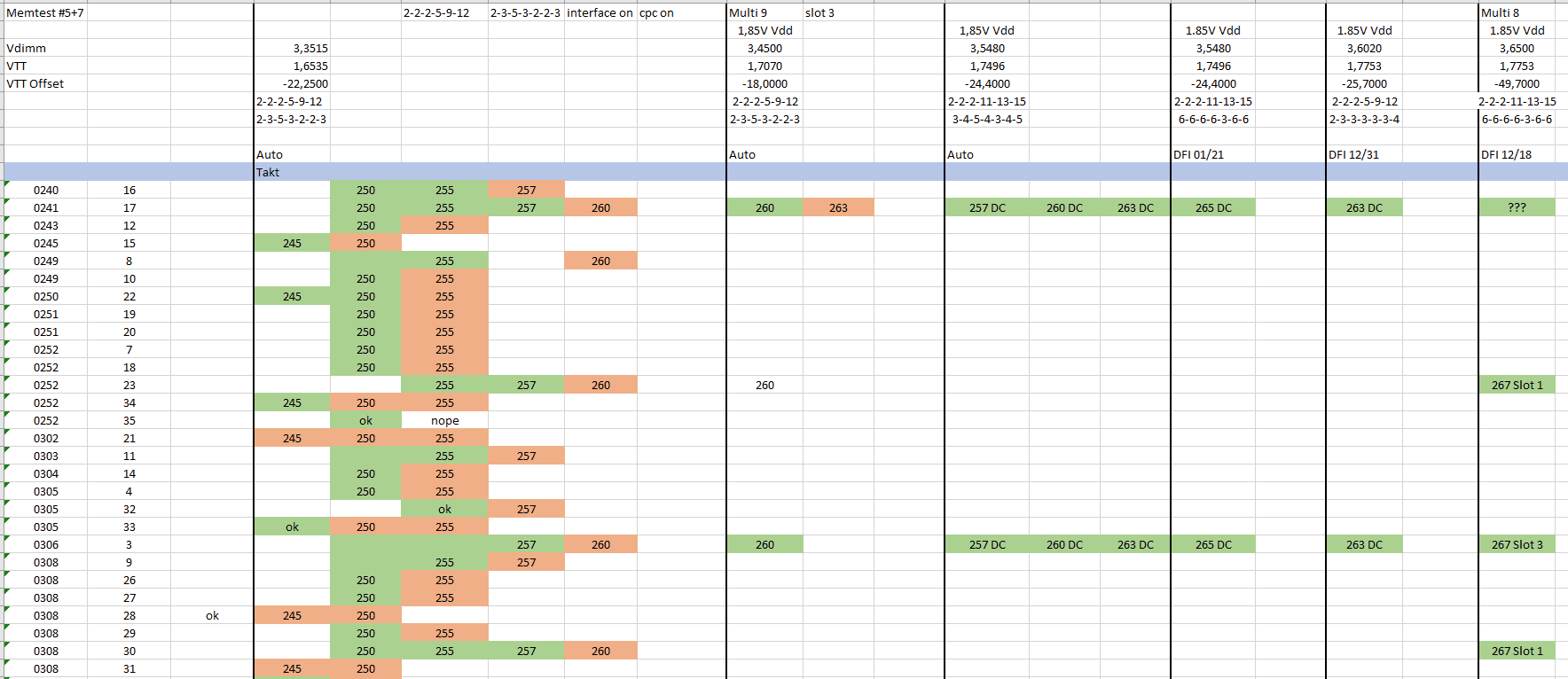

Und bei meinem Wibond mache ich das aktuell so wie hier im Screenshot, wobei orange "FAIL" und grün "OK" bedeutet. Die Settings stehen im Tabellenblatt jeweils in der passenden Spalte oben drüber und ich teste die Riegel flott mit Memtest86+ und dort mit Test 5 + 7. Laufen sie 5min, wirds grün und ich gehe eine Stufe höher.



[Tankdeckel]

Momentan bei den CPUs so wie bei dir. Nur die Woche fehlt bei mir noch.

Der XP-M ist sogar ein Barton. Wenn auch nur ein kleiner.

Beim RAM muss ich die überhaupt erst alle identifizieren. Teilweise steht weder auf den Chips was, noch auf dem PCB. Also eh erst einbauen und auslesen.
Zumal ich sicherlich auch defekte dabei hab.

Dann werde ich die aussortieren, die überhaupt brauchbare Chips haben und den Rest nur auf Funktion testen ohne OC.

Ich bin mir aber sehr sicher, dass ich sowieso keine guten dabei habe. Ausser je einem Satz TwinMos und Corsair ist alles von alten Boards runter gegangen.
Naja gut, ich wusste auch nicht, dass ich 'nen XP-M habe. Mal sehen.



[Neo52]

Mach nicht nur ne Inventur, schreibe Dir auch alles auf ... daraus wachsen schnell Excel Listen, aber egal. Besser als suchen ...

Warum soll es dir besser gehen wie vielen anderen? 😇

sowas nehme ich mir auch schon seit Ewigkeiten vor, aber woher Platz und Zeit nehmen ?
Nötig wäre es schon sehr lange

Ich hab 4 Anläufe in Excel gemacht und endlich eine für mich brauchbare Systematik gebastelt xD
Spannend werden die Unmengen RAM Riegel. Die sind noch nicht mal sortiert...

das glaube ich gern, schon alleine weil so einige Boards die noch drauf haben

Und dabei kann meine Sammlung sich wohl nicht ansatzweise mit Euren messen, aber reicht auch schon für "leicht unübersichtlich"



[Strikeeagle1977]

sowas nehme ich mir auch schon seit Ewigkeiten vor, aber woher Platz und Zeit nehmen ?
Nötig wäre es schon sehr lange

Fang doch erst mal im Kleinen an , nur reine Aufnahme, regelmäßig pflegen, wenn was weggeht oder dazu kommt. OC Ergebnisse kann man ja später nach Prio und Bedarf ergänzen.
Ich mache gerade das Gleiche durch, weil ich nen Rechner für nen Kollegen fertig mache und er seinen alten Rechner mir überlassen hat (S939).

Somit habe ich per Zufall ein noch recht stabiles XP bekommen, um AGP 4x und 8x Karten sowie DDR-RAM zu testen.
Immer schön nebenbei abends Memtest86+ laufen lassen pro pass ca 14min/GB.



[Neo52]

OC und sowas mache ich sowieso nicht, davon hab ich keine Ahnung



[Tzk]

Der XP-M ist sogar ein Barton. Wenn auch nur ein kleiner.

Was meinst du mit kleiner Barton? Es ist ein DUV3C, also nur der halbe 256kb L2 Cache. Damit heißt das Teil Thorton… ich meine mich zu erinnern, dass man den vollen L2 mit etwas Glück freischalten kann.



[The Sandman]

How-To dafür

How to Enable Additional 256KB of L2 Cache on AMD Athlon XP Processors Model 10 - X-bit labs

Thorton Modified!

web.archive.org

Die mit grünem PCB sind laut diesem Post schwieriger zu unlocken:

https://www.overclockers.com/forums/threads/how-to-unlock-thornton-extra-cache.244429/post-2265250

LOL: https://www.overclockers.com/forums/threads/how-to-unlock-thornton-extra-cache.244429/post-2265255

Barton, Thoroughbred, Thorton und Applebred Übertakten

*Wie kann ich den L2 Cache freischalten?

-Nur bei Applebred Durons (ab 1400MHz) und Thorton, ist aber mitlerweile auch nicht mehr möglich, und zwar seit 39 Woche 2003
-Bei den alten CPUs: L2 Furche mit TippEx isolieren, dann mit SLL die Brücke schliessen
-Wenn der Cache fehlerhaft ist kann es sein dass man den mod nicht mehr rückgängig machen kann. Danach muss man den kompletten Cache im Bios deaktivieren und die CPU ist nur noch für Büroarbeiten zu gebrauchen.



[Tzk]

Wäre dann die ´Frage ob der superlock nach KW39 auch den L2 von XP-m betrifft. Denn die sind auch nach KW39 nicht superlocked...



[Tankdeckel]

Was meinst du mit kleiner Barton? Es ist ein DUV3C, also nur der halbe 256kb L2 Cache. Damit heißt das Teil Thorton… ich meine mich zu erinnern, dass man den vollen L2 mit etwas Glück freischalten kann.

Ja stimmt. War wohl in der Zeile verrutscht mit eingeben... kann alle CPUs nochmal machen
