[Sammelthread] ASUS Crosshair V Formula (AMD 990FX)




Crosshair V Formula​
Spezifikationen

Prozessor / Sockel
  • AMD AM3+ FX™/Phenom™ II/Athlon™ II/Sempron™ 100 Series Processors
  • Supports AM3+ 32 nm CPU
  • Supports CPU up to 8 cores
  • Supports CPU up to 140 W
  • AMD Cool 'n' Quiet™ Technology
Chipsatz

  • AMD 990FX/SB950
Arbeitsspeicher
  • 4 x DIMM, Max. 32GB, DDR3 2133(O.C.)/2000(O.C.)/1800(O.C.)/1600/1333/1066 Hz ECC, Non-ECC, Un-buffered Memory Dual Channel Memory Architecture
Multi-GPU Support
  • Supports NVIDIA® 3-Way SLI™ Technology
  • Supports AMD 3-Way CrossFireX™ Technology
Erweiterungsschächte
  • 3 x PCIe 2.0 x16 (dual x16 or x16, x8, x8)
  • 1 x PCIe 2.0 x16 (x4 mode)
  • 1 x PCIe 2.0 x1
  • 1 x PCI
Storage
  • AMD SB950 controller:
    6 x SATA 6Gb/s port(s), red
    Support Raid 0, 1, 5, 10
  • ASMedia® ASM1061 controller:
    1 x SATA 6Gb/s port(s), red
    1 x eSATA 6Gb/s port(s), red
LAN
  • Intel®, 1 x Gigabit LAN Controller(s)
Audio
  • SupremeFX X-Fi 2 built-in 8-Channel High Definition Audio CODEC
    - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
  • Audio Feature:
    - X-Fi® Xtreme Fidelity™
    - EAX® Advanced™ HD 5.0
    - THX® TruStudio PRO™
    - Creative ALchemy
    - Blu-ray audio layer Content Protection
    - Optical S/PDIF out port(s) at back panel
USB Ports
  • ASMedia® USB 3.0 controller:
    6 x USB 3.0 port(s) (4 at back panel, blue, 2 at mid-board)
  • AMD SB950 controller:
    12 x USB 2.0 port(s) (8 at back panel, black+white, 4 at mid-board)
Übertaktung
  • ROG Connect:
    - RC Diagram
    - RC Remote
    - RC Poster
    - GPU TweakIt
  • Extreme Engine Digi+:
    - 8 + 2 phase power design
  • UEFI BIOS features:
    - ROG BIOS Print
    - GPU.DIMM Post
  • GameFirst
  • iROG
  • Extreme Tweaker
  • Overclocking Protection:
    - COP EX (Component Overheat Protection - EX)
    - Voltiminder LED
    - ASUS C.P.R.(CPU Parameter Recall)
Besondere Features
  • ASUS TPU:
    - CPU Level Up
  • Core Unlocker
  • ASUS Exclusive Features:
    - MemOK!
    - Ai Charger+
  • ASUS Quiet Thermal Solution:
    - ASUS Fan Xpert
  • ASUS EZ DIY:
    - ASUS Q-Shield
    - ASUS O.C. Profile
    - ASUS EZ Flash 2
    - ASUS MyLogo 3
  • ASUS Q-Design:
    - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
    - ASUS Q-Connector
Anschlüsse (Rückseite)
  • 1 x PS/2 keyboard/mouse combo port(s)
  • 1 x eSATA 6Gb/s
  • 1 x LAN (RJ45) port(s)
  • 4 x USB 3.0
  • 8 x USB 2.0 (white port can be switched to ROG Connect)
  • 1 x Optical S/PDIF out
  • 6 x Audio jack(s)
  • 1 x Clear CMOS button(s)
Interne Anschlüsse
  • 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s)
  • 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
  • 7 x SATA 6Gb/s connector(s)
  • 2 x CPU Fan connector(s)
  • 3 x Chassis Fan connector(s)
  • 3 x Optional Fan connector(s)
  • 1 x S/PDIF out header(s)
  • 1 x 24-pin EATX Power connector(s)
  • 1 x 8-pin ATX 12V Power connector(s)
  • 1 x 4-pin ATX 12V Power connector(s)
  • 1 x Front panel audio connector(s) (AAFP)
  • 1 x System panel(s)
  • 8 x ProbeIt Measurement Points
  • 3 x Thermal sensor connector(s)
  • 1 x En/Dis-able Clr CMOS header(s)
  • 1 x EZ Plug connector(s) (4-pin Molex power connector)
  • 1 x Power-on button(s)
  • 1 x Reset button(s)
  • 1 x CPU Level Up button(s)
  • 1 x ROG Connect switch(es)
  • 1 x Go Button(s)
BIOS

  • UEFI BIOS

[+][+][+]

Impressionen

Mainboard




Verpackung und Zubehör




UEFI BIOS



(Quelle aller Bilder: AwardFabrik)

[+][+][+]

BIOS Historie


  • Version 1703 [AKTUELLLSTE VERSION]
    - Improve system stability
    - Support new CPUs
  • Version 1605
    - Improve system stability.
    - Enhance compatibility with some USB devices.
  • Version 1503
    - Improve system stability.
    - Enhance compatibility with some USB devices.
  • Version 1402
    - Improve system stability.
  • Version 1301
    - Improve system stability.
    - Enhance compatibility with some USB devices.
  • Version 1102
    - Improve system stability
  • Version 1003
    - Improve memory compatibility
    - Improve system stability
  • Version 0903
    - Improve memory compatibility
    - Improve system stability
    - Update CPU Level up function
  • Version 0813
    - Supports new CPUs
  • Version 0705
    - Improve memory compatibility
    - Improve system stability
    - Fix USB 7/8 not work issue
    - Fix system may hang when use with Adaptec ASR-5805 Raid card
    - Add Spanish and Russian to BIOS steup.
    - Support new CPUs
  • Version 0506
    - Improve system stability.
  • Version 0404
    - First release Bios.

[+][+][+]

Reviews

Hartware.net
AwardFabrik
Planet 3DNow!
guru3d

[+][+][+]

Downloads

BIOS, Treiber und Ultilities

[+][+][+]

Nützliche Links

Liste der unterstützten Arbeitsspeicher
Liste der unterstützten CPUs
Geizhals

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Hallöchen habe das C5F seit kurzem jetzt wollte ich das UEFI Bios von 1402 auf 1503 updaten die Datei bei Asus runtergeladen, entpackt ins Bios gegangen Ez Flash aktiviert und wollte pachen dann sagt er mir die Datei sei kein UEFI Bios Datei, was nun was muss ich da machen hatte bisher nur das normale Bios was mus man da beachten.

Danke.

Gruß Drago.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Gibt es irgendwo die Option Sound verstärken, die aktuelle Lautstärke und der Klang sind lächerlich im vergleich zu C4F das war viel lauter einzustellen zum Vergleich bei C4F war ich bei der Lautstärke beim unteren viertel jetzt auf Maximum und es ist ned wirklich so laut, und der Klang naja nicht so schön wie beim alten Board, auch der Frontaudio Ausgang mag nicht gehen ging beim c4F schon ohne probs, die Software nerft auch etwas was muss man da machen das es lauter wird ? stehe etwas auf dem Schlauch.

Kann ja nicht sein das dies soviel schlechter sein sollte.

Steht ja auch extra dabei dass es für das Z ist ;). Auf dem normalen wirst du es gar nicht erst drauflashen können.

Moin... kann mir mal jemand sagen wie ich 1. das XMP-Profil im BIOS laden kann und wie ích den O.C. Button einsetzen kann. Im Handbuch steht leicder nix dazu drin. ich habe diesen RAM: CMZ8GX3M2A1866C9B, Vengeance Blue

Mainboard Crosshair Formula V BIOS 1703

Zuletzt bearbeitet:
@Marge: AI Overlock Tuner auf "DOCP" stellen. Dann erscheint unten drunter ein neues Menü und dort kannst du die Profile auswählen. Zwecks OC Button?? Verwende ich selbst nicht aber schau mal im Handbuch bei 2-30.

@Zanzza: Welche CPU hast du? Im Prinzip nur Bus erhöhen und CPU/NB, CPU und Ram Spannung anpassen. Ich komm stabil auf max ~1360MHz mit dem Board. Danach kann man zwar booten aber stabil ist es nicht mehr (Board oder CPU Bug).

@Reous: Ich habe einen AMD FX-8350 habe ich. Also muss ich auch auf DOCP stelle. wenn ich meinen RAM voll nutzen will, sprich die 1866Mhz und nicht wie mir AIDA64 sagt das es leider nur 1333Mhz sind.

@ Reous: Upps das war ja garnicht für mich gedacht.

Zuletzt bearbeitet:
Man muss nicht DOCP nutzen. Ich stell als immer alles manuell ein. Manchmal haut er nämlich mehr Spannung als benötigt drauf. Sprich Takt, Timings und Spannung manuell einstellen.

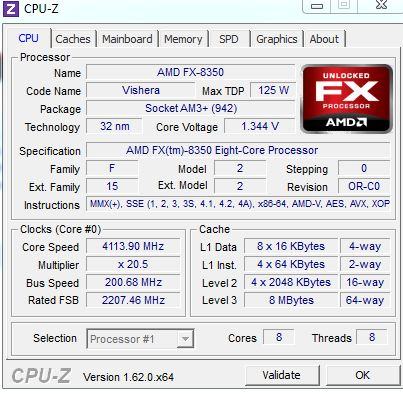

hab jetzt auch über DOCP gemacht, habe eine FX-8350. mir zeigt CPU-Z an das es mit x20,5 arbeitet ist das ein bug im bios steht da aber x20, läuft bei mir mit 1400Mhz auch nicht leider. Ich kann jetzt leider nicht viel machen mir fehlt für denn AM3+ sockel die passende halter für besseren Kühler, da ist grad der Boxed lüfter drauf und der ist nicht der hammer.

Zuletzt bearbeitet:
@Zanzza: ich habe das mal so eingestellt mit dem DOCP aber mehr als 4113Mhz bekomm ich nicht. Ich glaube mal das das der Turbo ist.Ab und zu habe ich auch man dann den20,5 Multi drin stehen. Nur Manuell trau ich mich da nicht ran will nicht das Board gleich wieder kaputt machen. Im Speicher RAm stehen sogar die 2600Mhz drin. Kühlung habe ich nen Luft .DeepCool Killer Whave laut OverDrive ca 22.5Grad.
Den BUG den du da bezeichnest kommt der von Asus oder wird das nur falsch von CPU-Z ausgelesen.

ja das kann sein das es der Turbo modus ist, ich kann jetzt aber nicht viel machen da ich noch denn boxed kühler verwende. Hier liegen die Temps schon im normalem Betrieb weit über 50°C.

Guten Tag,

Seit neustem habe ich folgendes Setup:
-ASUS Crosshair V Formula-Z
-AMD FX-8350
-Corsair Vengeance 2x 8GB, DDR3-1600, Low Profile, CL10@1.5V
-2x OCZ Vertex 3 im RAID 0

Jetzt machen meine Vengeance RAM probleme, und zwar werden die Riegel im BIOS als 2x8 GB 1333 erkannt. Im Windows 7 x64 Professional wird angezeigt 16GB RAM (7.68 Verwendbar).

Genaue Specs der RAM:
CML16GX3M2A1600C10, Low Profile Heatspreader, 2x 8GB, DDR3-1600 / PC3-12800, 10-10-10-27@1.5V, unbuffered, 240-pin

Was ich bereits gemacht habe:
- Das neuste BIOS drauf
- MSCONFIG nach Hacken bei Max. Speicher überprüft
- Mich ein bisschen über Memory remapping informiert (War im BIOS schon aktiviert!)
- Die Timings des RAM's selbst eingetragen

Leider hat bis jetzt noch nichts geholfen und ich weiss langsam nicht mehr weiter...
Ausserdem, ja die RAM Riegel sind nicht auf der Kompatibilitätsliste aufgeführt.

Dein Problem ist also nur dass es nicht auf 1600 läuft? Hast du mal das XMP Profil geladen?

Ai Overlock Tuner => DOCP
Menü wo dann unten erscheint => Profile 1

Oder einfach Ram Takt manuell auf 1600 stellen. Im Bios unter "Memory Frequency"

Nei dass Problem ist dass Windows 7 x64 sowohl auch Ubuntu 12.10 nur 7.68 GB RAM nutzen können...
Manuell auf 1600 hat schon funktioniert, jedoch immer noch nur 7.68.

Deinen Vorschlag mit dem XMP Profil werde ich am Mittag ausprobieren!

Danke! (Y)

Ups hätte ich besser lesen sollen :d.

Manche behaupten auch das der Hacken bei Max Speicher genau das Gegenteil bewirkt. Ich hab ihn auch nicht drinnen.
In welchen Slots hast du die Rams stecken. Am besten immer die (rote Slots) welche weiter von der CPU entfernt sind. Ansonsten die zwei Rams einfach mal untereinander tauschen.

Wenn alles nichts hilft fällt mir noch noch eine Win Neuinstallation ein.

Also habe die RAM Riegel jetzt von den Schwarzen in die Roten Slots gesteckt.
Im Bios XMP Profil 0 gewählt + Speichertakt auf 1600...

Jetzt wird im Bios angezeigt: 2x8GB 1333 running at 1600
Als ich Windows wieder startete 16GB (7.84GB Verwendbar) --> Vorher war 7.68GB verwendbar
msconfig, haken raus und auf 16GB gesetzt --> Reboot --> Nichts
msconfig, haken rein --> Reboot --> Nichts

RAM's werde ich noch einzeln testen, finds einfach komisch dass das MB und Windows die Rigel als 16GB erkennt und das MB sogar Timings auslesen kann.


Bin echt am ende mit meinem Latein und froh über jeden weiteren Tipp...
(Soll ich mal Screenshots von den BIOS einstellungen machen?

Sorry 4 Doppelpost

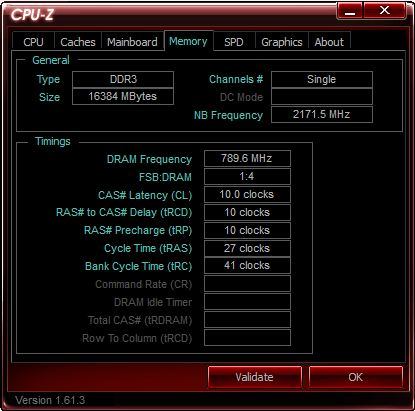

Habe diverse Sachen ausprobiert, jedoch immernoch nur 7.86 GB Arbeitsspeicher verwendbar, ausserdem laufen die RAM auch nur im Single Channel Mode...

Schon mal überprüft ob die CPU richtig sitzt? Am besten mal raus nehmen und wieder reinpacken, vielleicht hat ein Pin keinen Richtigen Kontakt.

:hail: Danke etakubi darauf wäre ich niemals gekommen... Vorher schnell CPU aus und wieder eingebaut. Anschliessend die BIOS Einstellungen wiederhergestellt und siehe da im Windows 16GB Arbeitsspeicher (15.8 Verwendbar!)...

Vielen dank an alle, war schon fast am verzweifeln...

Schön zu lesen und nur noch so am Rande, bei Verwendung von zwei Riegeln, immer den 2. und 4. Slot verwenden. Dort laufen die RAM am besten.

Ja beim CHV sind es die Roten Slots.

heute Corsair Hydro Series H100i erhalten, werde jetzt das ganze system umbauen und mal richtig testen.

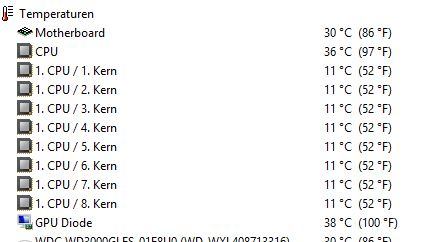

Kann mir einer sagen mir hier zwei verschiedene Temps angezeigt werden, einmal die von der CPU und dann von denn ganzen Kernen


Anhänge

  • Unbenannt.JPG
    26,5 KB · Aufrufe: 66
Zuletzt bearbeitet:
