[Sammelthread] ASUS M4A88T-I Deluxe

Da das Interesse an AMD ITX Boards wächst eröffne ich einen Sammelthread in dem es um das Asus M4A88T-I Deluxe mini-ITX Mainboard mit AM3(!) gehen soll.

Spezifikationen:

• Chipsatz:AMD 880G/SB710
• Arbeitsspeicher:2 x SO-DIMM, max. 8GB, DDR3 1600/1333/1066, non-ECC
• Erweiterungssteckplätze: 1x PCIe 2.0 x16
• Onboard-Grafik: ATI Radeon HD 4250 (DX 10.1)
• Netzwerk:Realtek® RTL8112L Gigabit LAN
• Audio: Realtek® ALC 889 8-Channel HD Audio
• Formfaktor: mini-ITX

Interne Anschlüsse:

• 1 x USB 2.0/1.1 connectors support additional 2 USB 2.0/1/1 ports
• 3 x SATA 3Gb/s connectors
• 1 x CPU Fan connector
• 1 x Chassis Fan connector
• 1 x Core Unlocker Switch
• 1 x Turbo Key II Switch
• 1 x MemOK! Button
• Front panel audio connector
• 1 x Clear CMOS jumper
• 1 x 24-pin ATX Power connector
• 1 x 4-pin ATX 12V Power connector

Externe Anschlüsse:

• 1 x PS/2
• 1 x DVI
• 1 x HDMI
• 1 x eSATA
• 1 x LAN (RJ45)
• 6-Channel Audio I/O
• 2 x Wi-Fi antenna ports
• 1 x Optical S/PDIF Output port
• 1 x Coaxial S/PDIF Output port
• 1 x Bluetooth
• 2 x USB 3.0 ports
• 4 x USB 2.0/1.1 ports

Besonderheiten:

• ASUS Hybrid Switch
  • Core Unlocker
  • Turbo Key II

• Übertacktungs- und Undervoltingfähig
• AMD AM3 Phenom II/Athlon II/Sempron 100-Serie Unterstützung

• Unterstüzt die Phenom II x6 1055T und 1035 (95W) CPU

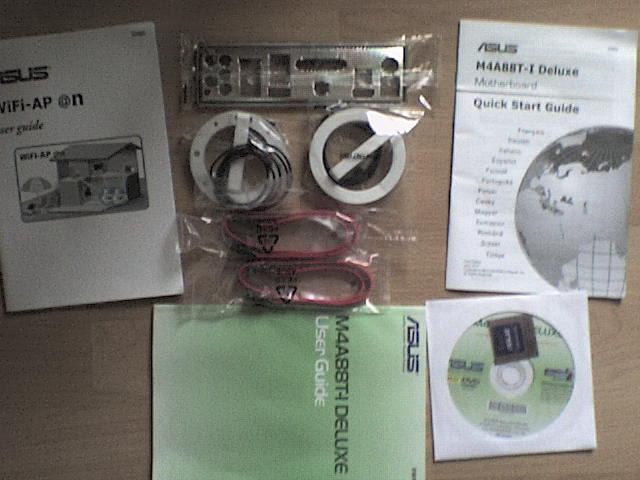

Lieferumfang:
2 x Wi-Fi Antennen
2 x SATA Kabel
1 x Benutzerhandbuch und Support DVD
1 x Mainboard M4A88T-I

Getestete Küher bzgl. der Passgenauigkeit:

• Scythe Shuriken B (by [TLR]Snoopy)

Spoiler

• Scythe Big Shuriken

Links:

• Offizielle Asus Seite
• Preisvergleich
• Testbericht (by Felix the Cat

Bios OC Bilder
OC Einstellungen (IGP...)

Spoiler

Einstellungen

Spoiler

Systeme:

Das Board unterstüzt INOFFIZIELL CPU's mit einer TPD von 125W
Bereits getestet wurden: x6 1055t 125W, x4 955, x4 965.
Mit Undervolting kann man bei diesen CPU's auch noch die Offizielle 95W erreichen.

Bilder:



[klupp]

Wie sieht es mit der Lüftersteuerung aus, ist die akzeptabel?



[Chrisch]

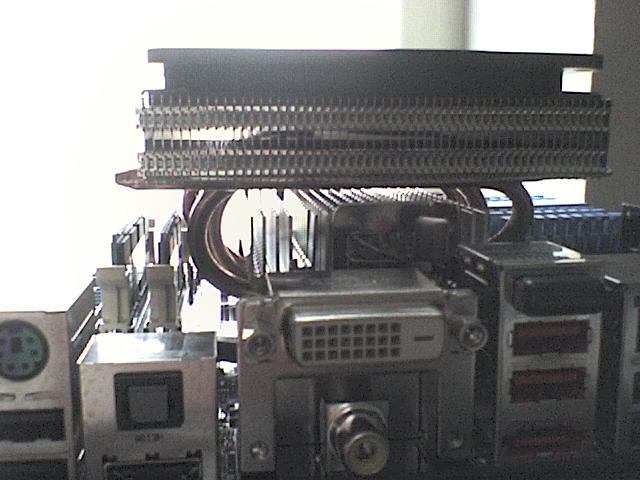

Bilder vom Board mitm Scythe Big Shuriken?



[Heloo]

Danke Chrisch,

Wie sieht es mit dem Ram Riegeln aus, berühren die den?



[Chrisch]

Nein, da ist noch Platz vorhanden



[Heloo]

Ok, gut Danke



[MixMasterMike]

Denkt ihr dass auf dem Board ein 95W Athlon II X3 440 oder 450 in einem Sugo SG05 oder Lian Li Q11 laufen würde mit nem Scythe Big Shuriken als kühler?

Ich habe da Angst, dass die CPU im Sommer ständig über 60°C heiß wird. Hat jemand dazu Erfahrung?



[Felix the Cat]

Da würde ich mir keine Sorgen machen. Denke, das wird laufen und zur Not kannst du das System ja auch noch untervolten.



[tobybrueck]

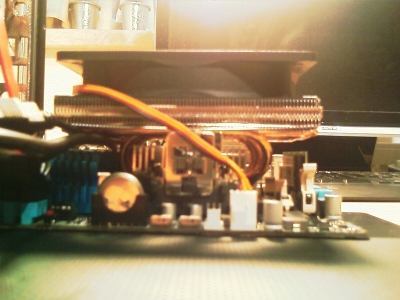

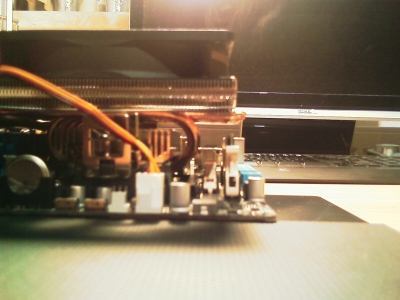

Da ist noch so viel Platz, da passen fast noch Heatspreader auf das RAM
Sorry für die Bilderqualität, aber meine Digicam ist leer und das Netzteil liegt ca. 100 km Luftlinie entfernt.



[MixMasterMike]

Da würde ich mir keine Sorgen machen. Denke, das wird laufen und zur Not kannst du das System ja auch noch untervolten.

Hm naja undervoltet werden soll nicht, weil die Systeme für Leute sind die sich nicht so auskennen und die möchten das nicht.

Problem ist dass z.b. mein 705e im Sommer schon an den 60°C kratzt und ich kann mir nicht vorstellen, dass ein X3 mit 95W da nicht noch wärmer wird. In nem anderen System für nen Kumpel von mir ist nen 910e drin der tatsächlich kühler bleibt, vermutlich wegen der niedrigeren Lastspannung.

Ich möchte das alles aber nicht einfach probieren, sondern suche jemanden, der mir versichern kann, dass das klar geht mit den Temperaturen und mir auch erklärt warum ich das mit dem 705e nicht vergleichen kann ^^



[Felix the Cat]

Naja, versichern kann dir keiner was, weil es auch immer auf die Umgebnungstemperaturen ankommt und andere Faktoren.



[Heloo]

@ tobybrueck

Danke für die Bilder.



[MixMasterMike]

Okay dann nehm ich nen Athlon II X3 415e

yannikminipc Preisvergleich bei Geizhals.at Deutschland

yannikbudget Preisvergleich bei Geizhals.at Deutschland

beides grad bestellt.



[S3ri0uS]

Hallo Jungs!

Da es mir das Board angetan hat, ich aber seit 8 Jahren kein AMD-System
mehr aufgesetzt habe, mal die Frage:

- Welche CPU würdet ihr empfehlen, Einsatzbereich BluRay, HTPC?
- Welchen RAM würdet ihr empfehlen?

Ich möchte das ganze unter dem P/L-Aspekt aufsetzen.



[vry]

hej,

ich hab nun mal auch eine Frage ...
Bei mir ist es so dass ich jedesmal wenn ich den PC neustarte (zB in der Früh) so dass ich mir mal 10min Zeit nehmen kann weil er sich beim booten immer aufhängt (manchmal 2x, manchmal 10x).
Alle Bios Einstellungen sind default bis auf die Lüftersteuerung (temperaturen sind aber sicherlich ok).


Systeminfo

Spoiler

Gehäuse: Lian Li PC-Q07B
Mainboard: ASUS M4A88T-I Deluxe, 880G
CPU: AMD Athlon II X3 400e
Kühlung: AMD boxed
Ram: PNY SO-DIMM 2x2GB1066/DDR3/CL7
Grafik: onboard
Storage: Samsung HD502HI 500GB
Netzteil: be quiet SFX Power 300W
Betriebssystem: Win 7 64Bit



[Felix the Cat]

Hallo Jungs!

Da es mir das Board angetan hat, ich aber seit 8 Jahren kein AMD-System
mehr aufgesetzt habe, mal die Frage:

- Welche CPU würdet ihr empfehlen, Einsatzbereich BluRay, HTPC?
- Welchen RAM würdet ihr empfehlen?

Ich möchte das ganze unter dem P/L-Aspekt aufsetzen.

Ich verwende diesen Ram:

Hardwareluxx - Preisvergleich

Der läuft ohne Probleme bei mir. Als CPU würde ich folgende empfehlen:

AMD Athlon II X2 245, 2x 2.90GHz, boxed (ADX245OCGQBOX) Preisvergleich bei Geizhals.at Deutschland
AMD Athlon II X3 440, 3x 3.00GHz, boxed (ADX440WFGIBOX/ADX440WFGMBOX) Preisvergleich bei Geizhals.at Deutschland

Beide reichen auf jeden Fall für einen HTPC.


@vry:

Aber den Coreunlocker nutzt du nicht, oder?



[vry]

nein den Coreunlocker hab ich deaktiviert gelassen (sowohl den hebel am board als auch die bios einstellung).
könnte es daran liegen dass ich die onboard grafik verwende und dort nur 256mb zugeteilt habe (biso einstellung ist auto).
ps : wenn er dann mal gestartet ist läuft alles ohne probleme



[Felix the Cat]

Gute Frage, ich habe was die Onboard-Karte angeht, nichts umgestellt. Kannst du es nicht einfach testen, ob es sich anders verhält, wenn du dort "Auto" einstellst?



[vry]

ich werd es eh testen nur erst heute abend oder morgen.
hab nur nie dran gedacht vorher dass es daran liegen könnte denn ich hab dort eben auch nichts verstellt.

naja wir werden sehen und ich werde euch berichten.



[S3ri0uS]

Ich verwende diesen Ram:

Hardwareluxx - Preisvergleich

Der läuft ohne Probleme bei mir. Als CPU würde ich folgende empfehlen:

AMD Athlon II X2 245, 2x 2.90GHz, boxed (ADX245OCGQBOX) Preisvergleich bei Geizhals.at Deutschland
AMD Athlon II X3 440, 3x 3.00GHz, boxed (ADX440WFGIBOX/ADX440WFGMBOX) Preisvergleich bei Geizhals.at Deutschland

Beide reichen auf jeden Fall für einen HTPC.


@vry:

Aber den Coreunlocker nutzt du nicht, oder?

Danke für deine Antwort. Den X3 440 hatte ich schon im Sinn; ebenso
den X4 640. Ich denke ich werde mal etwas weiter lesen müssen.

Den RAM wollte ich eigentlich nur bestätigt haben. DANKE.



[Felix the Cat]

Der X4 geht natürlich auch, es reicht halt allerdings auch was kleineres.



[Heloo]

Hat einer das Problem mit dem Coreunlocker lösen können, habe mir einen x3 720 BE geholt den ich zum x4 machen möchte?



[Felix the Cat]

Ich bisher nicht, deshalb lasse ich meine CPU mit 3 Kernen laufen. Eventuell sollten wir mal einen Thread im Asus-Support Forum aufmachen.

ASUS - Forum de Luxx



[S3ri0uS]

Denkt ihr dieser Speicher ist mit dem Board kompatibel?


DDR3 4GB 1333MHZ SO-DIMM Produktdetailansicht Planet4one GmbH



[Felix the Cat]

Gehe stark davon aus. Ist ja nun kein NoName Speicher.



[vry]

bei mir laufen auch die PNY ganz normal. denke dass corsair dann sowieso hi9nhaut.



[tobybrueck]

Also bei mir läuft zur Zeit dieser Speicher drauf. Wenn ich wieder flüssig bin kommt noch der 2. Riegel , aber 8GB sind für nen reinen HTPC wohl etwas oversized.



[vry]

bei mir sind noch immer mehrere bootvorgänge nötig auch wenn ich die onboard grafik zwischen auto bzw 32mb-1024mb hin un her schalte .... ?



[S3ri0uS]

Hab' mein Board heute bekommen, zusammen mit dem X3 740.

Windows-Installatio soweit ohne Probleme. Was mich etwas stutzig
macht, ist, dass die Asus-Motherboard-Support-Software (beiliegende CD)
jetzt schon seit 10 Minuten die Meldung bringt:

Laden
Dies kann einige Minuten dauern

Dauert dies Überprüfung bei dem Board wirklich so lange?



[Felix the Cat]

Einfach alle Treiber aus den Ordnern raus installieren.


Edit:

Welche Gehäuse nutzt ihr für eurer Board?



[pajaa]

Ich hab letztens eins in ein Lian Li Q07 verbaut... Die Dame wollte es so.
