[Sammelthread] ASUS Maximus IV Gene-Z (Intel Z68) ROG

Willkommen im Sammelthread zum ...

ASUS MAXIMUS IV GENE-Z ​

Layout:

​

weitere Bilder:

Spoiler

Spezifikationen:

Spoiler

Backpanel:

1 x PS/2 keyboard/mouse combo port(s)
1 x HDMI
2 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
8 x USB 2.0 (white port can be switched to ROG Connect)
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x Clear CMOS button(s)


OnBoard-Anschlüsse:
1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
6 x ProbeIt Measurement Points
1 x Power-on button(s)
1 x Reset button(s)
1 x ROG Connect switch(es)
1 x Go Button(s)
1 x Clear CMOS jumper(s)

Lieferumfang:
User's manual
I/O Shield
2 x SATA 3Gb/s cable(s)
1 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ROG Connect cable(s)
1 x Cable ties pack(s)
1 x ROG theme label(s)
1 x 12 in 1 ROG Cable Label(s)

UEFI SCREENS:

Spoiler

Links:

Preisvergleich

Produktseite / Info beim Hersteller

Downloads: Bios, Treiber, Handbuch,...

Downloads: Bios, Treiber, Handbuch... Direktlinks

Spoiler

+ Maximus IV GENE-Z Deutsches Handbuch Version G6731

+ Maximus IV GENE-Z BIOS 3305

Maximus IV GENE-Z BIOS 3305
For proper operation, please ensure to update Intel Rapid Storage Technology driver to version 10.8.0.1003 and BIOS to version 3305 before enabling Intel Smart Response Technology.

Update procedure for users needing Intel Smart Response Technology:
(1) Enter OS, and ensure Intel Smart Response Technology has been turned off under Intel Rapid Storage Technology interface.
(2) Install version Intel Rapid Storage Technology driver to version 10.8.0.1003.
(3) Reboot the system, and update BIOS to version 3305, then reboot.
(4) Enter the BIOS setup screen, press F5 to load BIOS default, then change the Intel SATA Port to RAID mode.
(5) Boot into OS, and re-enable Intel Smart Response Technology under Intel Rapid Storage Technology.

+ Maximus IV GENE-Z 0902 Offizielles Beta Bios Datum 19.09.2011

+ Maximus IV GENE-Z 0706 Offizielles Beta Bios Datum 16.08.2011

+ Maximus IV GENE-Z 0403 Final Bios mit IRST 10601002

+ Maximus IV GENE-Z 0403 Final Bios

+ Maximus IV GENE-Z 0208 First release Bios

+ Maximus IV GENE-Z 0650 Beta Bios

+ Maximus IV GENE-Z 0604 Beta Bios

+ Maximus IV GENE-Z 0603 Beta Bios

+ Treiber Chipsatz: Intel Chipset Software Installation Utility V9.2.0.1030 XpVistaWin7


+ Treiber Chipsatz: Intel Management Interface Engine V7.1.14.1107 XpVistaWin7
+ Treiber Chipsatz: Intel Management Interface Engine V7.1.20.1119 XpVistaWin7

+ Treiber SATA: Intel® Rapid Storage Technology Version: 10.6.0.1022 Datum: 08.06.2011
+ Treiber SATA: Intel® Rapid Storage Technology Version: 10.8.0.1003 Datum: 11.11.2011

+ Treiber SATA: JMicron JMB36X(JMB362) Controller Driver V1.17.62.0 WHQL XpVistaWin7
+ Treiber SATA: JMicron JMB36X(JMB362) Controller Driver V1.17.63.0 WHQL XpVistaWin7
+ Treiber SATA: JMicron JMB36X(JMB362) Controller Driver V1.17.63.0 WHQL eSata XpVistaWin7

+ Treiber LAN: Intel Gigabit Ethernet Driver V16.1.0.0 WHQL XpVistaWin7
+ Treiber LAN: Intel Gigabit Ethernet Driver V16.7.0.0 WHQL Win7 32-Bit
+ Treiber LAN: Intel Gigabit Ethernet Driver V16.7.0.0 WHQL Win7 64-Bit

+ Treiber USB 3.0: ASM USB 3.0 Driver V1.10.0.0 XpVistaWin7
+ Treiber USB 3.0: ASM USB 3.0 Driver V1.14.1.0 XpVistaWin7
+ Treiber USB 3.0: ASM USB 3.0 Driver V1.14.2.0 XpVistaWin7

+ Treiber Video: Intel(R) Graphics Accelerator Driver V8.15.10.2372 WHQL VistaWin7
+ Treiber Video: Intel® HD Graphics Driver 8.15.10.2462 VistaWin7 32-Bit
+ Treiber Video: Intel® HD Graphics Driver 8.15.10.2462 VistaWin7 64-Bit
+ Treiber Video: Intel® Graphics Media Accelerator Driver 15.22.50.64.2509 VistaWin7 64-Bit
+ Treiber Video: Intel® Graphics Media Accelerator Driver 15.22.50.32.2509 VistaWin7 32-Bit

+ Treiber Video: Lucidlogix VIRTU Version 1.2.106 09.08.2011 Win7 32-Bit
+ Treiber Video: Lucidlogix VIRTU Version 1.2.106 09.08.2011 Win7 64-Bit
+ Treiber Video: Lucidlogix VIRTU Version 1.2.108 Win7

+ Treiber Audio: Realtek Audio Driver Version 5.10.0.6363 & 6.0.1.63 WHQL XpVistaWin7

+ Utility Audio: Sound Blaster X-Fi 2 Utility Package V1.0 (R11) Windows Vista & Windows 7

+ ASUS AI Suite II V1.01.30 Install Program XpVistaWin7
+ ASUS AI Suite II V1.01.40 Install Program XpVistaWin7
+ ASUS AI Suite II V1.02.11 Install Program XpVistaWin7



+ ROG CPU-Z V1.58 Setup
+ ROG CPU-Z V1.58.4 Setup

--------------------------------------------------------------------------

Besonderheiten:


Reviews:

ASUS Maximus IV Gene-Z LGA1155 Review | techPowerUp
ASUS Intel Z68 ROG Maximus IV Motherboard Reviews | legitreviews.com
ASUS Maximus IV Gene-Z Motherboard Review | tbreak.com
Asus Maximus IV Gene-Z Motherboard Review | ninjalane.com
ASUS Maximus IV Gene-Z - Artikel | Hartware.net
Asus Maximus IV Gene-Z Motherboard review (mATX) | KitGuru.net
ASUS Maximus IV Gene-Z Review - Mainboards - Reviews | ocaholic.ch
ASUS Maximus IV Gene-Z Review | Overclock3D.net
ASUS RoG Maximus IV Gene-Z Motherboard Review | hardwareheaven.com
ASUS Maximus IV Gene-Z review | hardwareheaven.com
ASUS Maximus IV Gene-Z (Intel Z68) mATX Motherboard Review | TweakTown.com
Asus Maximus IV Gene-Z Review | bit-tech.net
Asus Maximus IV Gene-Z Intel Z68 and Asus Matrix GTX 580 Platinum Review | whatswithjeff.com


Weitere Infos und nützliche Links:

- Welcome to Republic Of Gamers! - Maximus IV GENE-Z
- TEST || ASUS MAXIMUS IV GENE Z
- Vorstellung im ROG Community Forum
- ROG Community Blog: Weapon Drop Inbound
- Official ASUS Maximus IV Gene-Z Motherboard Unboxing
- Video COMPUTEX 2011: ASUS ROG Maximus IV GENE-Z Z68 Motherboard
- Maximus IV GENE-Z BIOS Guide - Overclocking



Kompatibilität Arbeitsspeicher:

QVL - QUALIFIED VENDOR LIST - DOWNLOAD

User Berichte:

Corsair Vengeance Rot 8GB DDR3-1600 CL9-9-9-24 (CMZ8GX3M2A1600C9R) @ 1333 7-7-7-19
G.Skill RipJaws-X 8GB DDR3-1333 CL7-7-7-21 (F3-10666CL7D-8GBXH) @ 2133 11-11-11-30|1866 9-10-9-28|1600 8-8-8-24|1333 7-7-7-21
G.Skill RipJaws-X 8GB DDR3-1600 CL9-9-9-24 (F3-12800CL9D-8GBXL) @ 1600 9-9-9-24
G.Skill RipJaws-X 16GB DDR3-2133 CL11-11-11-30 (F3-17000CL11Q-16GBXL) @ 2133 10-11-10-27 1T
Mushkin Enhanced Blackline Frostbyte DDR3-2133 CL10-11-10-28 (994015) @ 2133 10-11-10-27 1T | 1866 9-10-9-27 1T

1067 MHz | 8-8-8-24-1T | 1.563V | 2x2GB SuperTalent Chrome 2000 C8 | Elpida Hyper | P67 | websmile | Screen
1067 MHz | 8-8-8-24-1T | 1.575V | 2x2GB Corsair Dominator GT 1866 C7 | Elpida Hyper MGH-E| P67 | websmile | Screen
1130 MHz | 7-9-7-21-1T | 1.613V | 2x2GB G.Skill RipjawX 2133 C8 | Elpida BBSE | P67 | websmile | Screen

Kompatibilität CPU Kühler:

+ Corsair H60 (Hersteller-Link)(Foto von Emiras)
+ Corsair H70 (Hersteller-Link)
+ be quiet! Dark Rock Advanced C1 (Hersteller-Link)
+ be quiet! Dark Rock Pro C1 (Hersteller-Link) (Foto)
+ EKL Alpenföhn Brocken (Hersteller-Link) (Foto von Emiras)
+ Noctua NH-U9B SE2 (Hersteller-Link)
+ Noctua NH-D14 (Hersteller-Link)
+ Noctua NH-U12P SE (Hersteller-Link)
+ Noctua NH-C12P SE14 (Hersteller-Link)
+ Noctua NH-C14 (Hersteller-Link)
+ Prolimatech Megahalems (Hersteller Link)
+ Prolimatech Super Mega (Hersteller-Link)
+ Scythe Mugen 2 Rev. B (Hersteller-Link) (FOTO) mit SCURK-3000 oder Backplate-Mod
+ Scythe Ninja 3 (Hersteller-Link)
+ Thermalright Venomous-x (Hersteller-Link)
+ Thermalright HR-02 (Hersteller-Link) (Foto von Stullen Andi)
+ Thermalright HR-02 Macho (Hersteller-Link) mit Thermalright Macho Asus Bolt-Thru Kit

Swiftech Apogee XT (Preisvergleich)


Overclocking Ergebnis:
CPU-Z Validator 3.1
ASUS Maximus IV Gene-Z + 2500K



[Fresh_Thing]

Aha,
thx Andi

by the way,
hat schon jemand aus dem Asus Forum was erfahren können im bezug auf die gekoppelte SA und IO Spannung ?!



[shorty71]

by the way,
hat schon jemand aus dem Asus Forum was erfahren können im bezug auf die gekoppelte SA und IO Spannung ?!

Das Thema wird auch dort tot geschwiegen.



[Tiger1975]

@ Fresh
Wie weit kommst Du max mit dem Gen Z ?
Möchte nun mal die 4,9 ohn Cpu Pll testen.
ob ich die Hinbekomme bin ich mal gespannt aber die Temp bringt mich fast um...
mann mann bin ich froh wenn ich ab nächste Woche 2 Wochen Nachtschicht hab
Puuuuuh....
lasse nun mal Prime Test 5 LAufen ( Vcore ) ...
.....ohne den Thermal Monitor, nicht das mir der Reinfunkt.



[Fresh_Thing]

Hab bisher nur die 4,7 getestet mehr net.



[Tiger1975]

Ja daaaas klappt sogar bei mir

Testest ja aber auch in nem kleinen Gehäuse oder ?
hier mal ein kleiner Run Test 5 ( Vcore...)



Lief nicht durch habe nun pll erhöht und muß doch die wlp neu Auftragen und wechseln.
Mal schauen...



[Pinnemann]

@Tiger

Nimm mal die aktuelle Prime95 26.6 64Bit Version.



[DARK ALIEN]

wo finde ich das bios zum saven ?.
irgendwie finde ich das nicht .
also bevor ich n flash mache das alte sichern .



[DARK ALIEN]

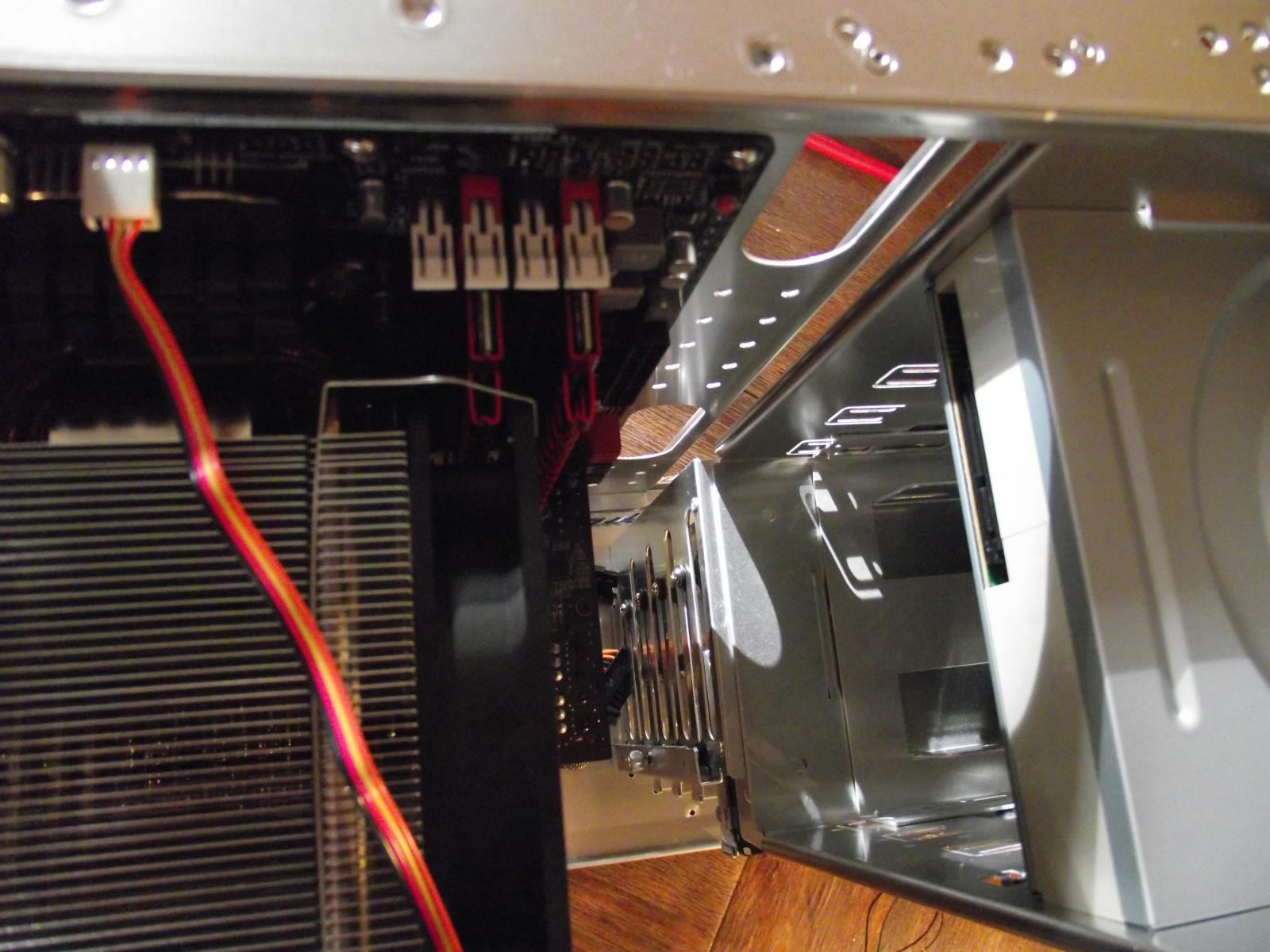

mugen 2 passt mit ripjaws

wen ich den lüfter noch 5mm hoch rücke kann der erste ramslot auch belegt werden .
http://www.hardwareluxx.de/communit...=1&d=1314198171ntid=160429&stc=1&d=1314198111



[Stullen Andi]

Steht der Kühler zu einer Seite weiter über? Wenn ja, einfach drehen!

Hab den HR-02 auf dem Gene-z verbaut. Klein isser ja nicht gerade aber alle Ram Bänke lassen sich mit X beliebig hohen Spreadern auf den Riegeln befüllen.



[IronAge]

Wieviel mm hast Du noch zur Rückseite einer Grafikkarte im ersten Slot ?

Das wäre mal ganz interessant weil ich mir eventuell den Macho holen will.



[Stullen Andi]

2-3mm wenn die Backplate montiert ist. Die Rückseite der Karte wird aber durch den HR-02 ebenfalls mit Frischluft versorgt.



[IronAge]

Danke ... die EVGA GTX570 hätte ich gerne genommen ... leider zu lange gezaudert.

HR-02 Macho muss ich dann wohl mal testen.



[Stullen Andi]

Die Karte war nen Schmuckstück, 1000MHz GPU

Nun werkelt der Nachfolger im Kasten. Warte nur noch auf Backplate und den umgestylten Heatkiller.

Hier noch nen Bild ohne Backplate, da siehst etwas besser wieviel Platz vorhanden ist. Ca. 4mm. Der Macho ist schon nen feiner Kühler (is ja fast nix anners wie der normale HR-02) Interessant mit langsam drehenden Lüftern. 4.5GHz laufen hier immer semi passiv.



[DARK ALIEN]

der macho ist n geiles teil , hatte leider den mugen schon .
der macho ist fast schon für das gene-z gemacht , sieht schick aus .



[Stullen Andi]

Danke, bei mir war er nur als Übergangslösung gedacht bis ich nen Wasserkühler für S1155 hatte. Der Kühler ist schon seit Oktober montiert und der Wasserkühler liegt seit dem unbenutzt in der Ecke

Naja, bald gehts weiter mit der Wakü. Jetzt muss nur noch der GPU Kühler dem CPU Kühler angepasst werden und dann alles mit nem Quad Radi in nen V351.



[Fresh_Thing]

... und dann alles mit nem Quad Radi in nen V351.

^^ das will ich sehen !!!!!!



[Stullen Andi]

Das Gehäuse als letztes Fehlteil ist eingetroffen, geht bald los!

Und zum Jahresende muss da noch ne 2. 580er dazu fg



[graebens]

Das muss ich auch sehen in dem V351. Halt uns auf dem laufenden Andi !!



[Stullen Andi]

Der Radiator passt wunderbar in die Front mit einem 180er oder 200mm Lüfter. Front dazu 5mm - 1cm überstehen lassen...

Es gibt eigentlich nur eine Hürde zu nehmen, die Anschlüsse am Radiator! Aber da wird sich nen Kühlerbauer drumm kümmern. Da kommen einfach gebogene Rohrstücke mit Sicke drauf. So wie an den ersten Radiatoren ohne Schraubanschlüsse.

Ausgleichsbehälter fällt bei mir weg, der wird am Radiator integriert.

Was mir schon am meisten graust ist das sleeven der Kabel, sowas ist nix für meine Wurstfinger... Da muss ich massiv stutzen damit das alles "sauber" ins Case passt.



[graebens]

Hör mir auf mit sleeven das mach ich nun seit 1 Woche permanent für andere :'(
Aber deine Theorie hört sich echt sehr interessant an und ich bin echt gespannt.



[Tiger1975]

@Tiger

Nimm mal die aktuelle Prime95 26.6 64Bit Version.

Wird gemacht
Thanx



[DARK ALIEN]

sind die treiber auf der asus seite aktuell oder gibts schon neue ?.
der graphics ist vom 20.4. , gibts das board schon seitdem ?.



[dag0bert]

grüß euch erstmal, es ist mir ein volksfest!
hab mir eben das mobo gegönnt muss sagen ich freu mich schon auf den einbau, feines gerät wird das (für meine verhältnisse)
das schreit nach einem pics&profil update ^^

settings
gene z
2500k
vengeance 8gb 1600 CMZ8GX3M2A1600C9R
gtx 470
ssd's
@ g5 mod :*D


greets D.

**edit: da der EKL Nordwand Kühler nicht auf der "Kompatibilität CPU Kühler" steht,
frage ich mich ob ein neue kühler her muss?!



[Fresh_Thing]

Servus
kann dir wohl niemand sagen wenns net drauf steht aber falls es dann was neues sein muss, würd ich mir von Corsair die H100 Wakü angucken



[IronAge]

@dag0bert

Sollte hinhauen mit dem Kühler wenn Du die Rams in den 2. und 4. Slot packst.

Der Kühler ist inklusive Lüfter genau so tief wie der Megahalems.



[Fresh_Thing]

Iron,
schonmal den max boot mit dem Board/Cpu getestet ?!



[IronAge]

Mein 2500K bootet bis 54x ... will meine Hyper Rams testen heute - war schon seit ca. einer Woche nicht mehr dran.



[Fresh_Thing]

Kannste vieleicht mal die Settings durchgeben die man einstellen sollte um den max boot zu testen ?!
Wäre dir dafür sehr dankbar
Gruß, Artur



[IronAge]

VRM&CPU PHASE EXTREME, VRM FREQ 350, LLC 75%, CPU PLL 1.75, VCCSA 1.06250 VDimm 1.525

C3/C3/C1E/Speedstep etc. aus .. CPU PLL Overvoltage enable und dann halt die VCore noch entsprechend setzen.



[Fresh_Thing]

Was ist denn so an vcore noch vertretbar um den max boot zu testen ?
FSB kann auf 100 bleiben oder sollte man ihn auch etwas erhöhen ?!
