[Sammelthread] ASUS Maximus IV Gene-Z (Intel Z68) ROG

Willkommen im Sammelthread zum ...

ASUS MAXIMUS IV GENE-Z ​

Layout:

​

weitere Bilder:

Spoiler

Spezifikationen:

Spoiler

Backpanel:

1 x PS/2 keyboard/mouse combo port(s)
1 x HDMI
2 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
8 x USB 2.0 (white port can be switched to ROG Connect)
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x Clear CMOS button(s)


OnBoard-Anschlüsse:
1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
6 x ProbeIt Measurement Points
1 x Power-on button(s)
1 x Reset button(s)
1 x ROG Connect switch(es)
1 x Go Button(s)
1 x Clear CMOS jumper(s)

Lieferumfang:
User's manual
I/O Shield
2 x SATA 3Gb/s cable(s)
1 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ROG Connect cable(s)
1 x Cable ties pack(s)
1 x ROG theme label(s)
1 x 12 in 1 ROG Cable Label(s)

UEFI SCREENS:

Spoiler

Links:

Preisvergleich

Produktseite / Info beim Hersteller

Downloads: Bios, Treiber, Handbuch,...

Downloads: Bios, Treiber, Handbuch... Direktlinks

Spoiler

+ Maximus IV GENE-Z Deutsches Handbuch Version G6731

+ Maximus IV GENE-Z BIOS 3305

Maximus IV GENE-Z BIOS 3305
For proper operation, please ensure to update Intel Rapid Storage Technology driver to version 10.8.0.1003 and BIOS to version 3305 before enabling Intel Smart Response Technology.

Update procedure for users needing Intel Smart Response Technology:
(1) Enter OS, and ensure Intel Smart Response Technology has been turned off under Intel Rapid Storage Technology interface.
(2) Install version Intel Rapid Storage Technology driver to version 10.8.0.1003.
(3) Reboot the system, and update BIOS to version 3305, then reboot.
(4) Enter the BIOS setup screen, press F5 to load BIOS default, then change the Intel SATA Port to RAID mode.
(5) Boot into OS, and re-enable Intel Smart Response Technology under Intel Rapid Storage Technology.

+ Maximus IV GENE-Z 0902 Offizielles Beta Bios Datum 19.09.2011

+ Maximus IV GENE-Z 0706 Offizielles Beta Bios Datum 16.08.2011

+ Maximus IV GENE-Z 0403 Final Bios mit IRST 10601002

+ Maximus IV GENE-Z 0403 Final Bios

+ Maximus IV GENE-Z 0208 First release Bios

+ Maximus IV GENE-Z 0650 Beta Bios

+ Maximus IV GENE-Z 0604 Beta Bios

+ Maximus IV GENE-Z 0603 Beta Bios

+ Treiber Chipsatz: Intel Chipset Software Installation Utility V9.2.0.1030 XpVistaWin7


+ Treiber Chipsatz: Intel Management Interface Engine V7.1.14.1107 XpVistaWin7
+ Treiber Chipsatz: Intel Management Interface Engine V7.1.20.1119 XpVistaWin7

+ Treiber SATA: Intel® Rapid Storage Technology Version: 10.6.0.1022 Datum: 08.06.2011
+ Treiber SATA: Intel® Rapid Storage Technology Version: 10.8.0.1003 Datum: 11.11.2011

+ Treiber SATA: JMicron JMB36X(JMB362) Controller Driver V1.17.62.0 WHQL XpVistaWin7
+ Treiber SATA: JMicron JMB36X(JMB362) Controller Driver V1.17.63.0 WHQL XpVistaWin7
+ Treiber SATA: JMicron JMB36X(JMB362) Controller Driver V1.17.63.0 WHQL eSata XpVistaWin7

+ Treiber LAN: Intel Gigabit Ethernet Driver V16.1.0.0 WHQL XpVistaWin7
+ Treiber LAN: Intel Gigabit Ethernet Driver V16.7.0.0 WHQL Win7 32-Bit
+ Treiber LAN: Intel Gigabit Ethernet Driver V16.7.0.0 WHQL Win7 64-Bit

+ Treiber USB 3.0: ASM USB 3.0 Driver V1.10.0.0 XpVistaWin7
+ Treiber USB 3.0: ASM USB 3.0 Driver V1.14.1.0 XpVistaWin7
+ Treiber USB 3.0: ASM USB 3.0 Driver V1.14.2.0 XpVistaWin7

+ Treiber Video: Intel(R) Graphics Accelerator Driver V8.15.10.2372 WHQL VistaWin7
+ Treiber Video: Intel® HD Graphics Driver 8.15.10.2462 VistaWin7 32-Bit
+ Treiber Video: Intel® HD Graphics Driver 8.15.10.2462 VistaWin7 64-Bit
+ Treiber Video: Intel® Graphics Media Accelerator Driver 15.22.50.64.2509 VistaWin7 64-Bit
+ Treiber Video: Intel® Graphics Media Accelerator Driver 15.22.50.32.2509 VistaWin7 32-Bit

+ Treiber Video: Lucidlogix VIRTU Version 1.2.106 09.08.2011 Win7 32-Bit
+ Treiber Video: Lucidlogix VIRTU Version 1.2.106 09.08.2011 Win7 64-Bit
+ Treiber Video: Lucidlogix VIRTU Version 1.2.108 Win7

+ Treiber Audio: Realtek Audio Driver Version 5.10.0.6363 & 6.0.1.63 WHQL XpVistaWin7

+ Utility Audio: Sound Blaster X-Fi 2 Utility Package V1.0 (R11) Windows Vista & Windows 7

+ ASUS AI Suite II V1.01.30 Install Program XpVistaWin7
+ ASUS AI Suite II V1.01.40 Install Program XpVistaWin7
+ ASUS AI Suite II V1.02.11 Install Program XpVistaWin7



+ ROG CPU-Z V1.58 Setup
+ ROG CPU-Z V1.58.4 Setup

--------------------------------------------------------------------------

Besonderheiten:


Reviews:

ASUS Maximus IV Gene-Z LGA1155 Review | techPowerUp
ASUS Intel Z68 ROG Maximus IV Motherboard Reviews | legitreviews.com
ASUS Maximus IV Gene-Z Motherboard Review | tbreak.com
Asus Maximus IV Gene-Z Motherboard Review | ninjalane.com
ASUS Maximus IV Gene-Z - Artikel | Hartware.net
Asus Maximus IV Gene-Z Motherboard review (mATX) | KitGuru.net
ASUS Maximus IV Gene-Z Review - Mainboards - Reviews | ocaholic.ch
ASUS Maximus IV Gene-Z Review | Overclock3D.net
ASUS RoG Maximus IV Gene-Z Motherboard Review | hardwareheaven.com
ASUS Maximus IV Gene-Z review | hardwareheaven.com
ASUS Maximus IV Gene-Z (Intel Z68) mATX Motherboard Review | TweakTown.com
Asus Maximus IV Gene-Z Review | bit-tech.net
Asus Maximus IV Gene-Z Intel Z68 and Asus Matrix GTX 580 Platinum Review | whatswithjeff.com


Weitere Infos und nützliche Links:

- Welcome to Republic Of Gamers! - Maximus IV GENE-Z
- TEST || ASUS MAXIMUS IV GENE Z
- Vorstellung im ROG Community Forum
- ROG Community Blog: Weapon Drop Inbound
- Official ASUS Maximus IV Gene-Z Motherboard Unboxing
- Video COMPUTEX 2011: ASUS ROG Maximus IV GENE-Z Z68 Motherboard
- Maximus IV GENE-Z BIOS Guide - Overclocking



Kompatibilität Arbeitsspeicher:

QVL - QUALIFIED VENDOR LIST - DOWNLOAD

User Berichte:

Corsair Vengeance Rot 8GB DDR3-1600 CL9-9-9-24 (CMZ8GX3M2A1600C9R) @ 1333 7-7-7-19
G.Skill RipJaws-X 8GB DDR3-1333 CL7-7-7-21 (F3-10666CL7D-8GBXH) @ 2133 11-11-11-30|1866 9-10-9-28|1600 8-8-8-24|1333 7-7-7-21
G.Skill RipJaws-X 8GB DDR3-1600 CL9-9-9-24 (F3-12800CL9D-8GBXL) @ 1600 9-9-9-24
G.Skill RipJaws-X 16GB DDR3-2133 CL11-11-11-30 (F3-17000CL11Q-16GBXL) @ 2133 10-11-10-27 1T
Mushkin Enhanced Blackline Frostbyte DDR3-2133 CL10-11-10-28 (994015) @ 2133 10-11-10-27 1T | 1866 9-10-9-27 1T

1067 MHz | 8-8-8-24-1T | 1.563V | 2x2GB SuperTalent Chrome 2000 C8 | Elpida Hyper | P67 | websmile | Screen
1067 MHz | 8-8-8-24-1T | 1.575V | 2x2GB Corsair Dominator GT 1866 C7 | Elpida Hyper MGH-E| P67 | websmile | Screen
1130 MHz | 7-9-7-21-1T | 1.613V | 2x2GB G.Skill RipjawX 2133 C8 | Elpida BBSE | P67 | websmile | Screen

Kompatibilität CPU Kühler:

+ Corsair H60 (Hersteller-Link)(Foto von Emiras)
+ Corsair H70 (Hersteller-Link)
+ be quiet! Dark Rock Advanced C1 (Hersteller-Link)
+ be quiet! Dark Rock Pro C1 (Hersteller-Link) (Foto)
+ EKL Alpenföhn Brocken (Hersteller-Link) (Foto von Emiras)
+ Noctua NH-U9B SE2 (Hersteller-Link)
+ Noctua NH-D14 (Hersteller-Link)
+ Noctua NH-U12P SE (Hersteller-Link)
+ Noctua NH-C12P SE14 (Hersteller-Link)
+ Noctua NH-C14 (Hersteller-Link)
+ Prolimatech Megahalems (Hersteller Link)
+ Prolimatech Super Mega (Hersteller-Link)
+ Scythe Mugen 2 Rev. B (Hersteller-Link) (FOTO) mit SCURK-3000 oder Backplate-Mod
+ Scythe Ninja 3 (Hersteller-Link)
+ Thermalright Venomous-x (Hersteller-Link)
+ Thermalright HR-02 (Hersteller-Link) (Foto von Stullen Andi)
+ Thermalright HR-02 Macho (Hersteller-Link) mit Thermalright Macho Asus Bolt-Thru Kit

Swiftech Apogee XT (Preisvergleich)


Overclocking Ergebnis:
CPU-Z Validator 3.1
ASUS Maximus IV Gene-Z + 2500K



[TobiasAlt]

danke

ich denke hier gehts um meine Frage

ich möchte kein SLI/Crossfire aufbauen, sondern nur meine 580er nach unten setzen

daher die Frage ob diese unten mit voller Leistung, also PCIe x16 läuft



[wiener007]

Nein, geht nicht (bzw. nur 8x). Die Frage hatte ich auch schon gestellt. Wollte das gleiche mit meiner 570 machen.



[HomerJay]

Wie ich schon sagte, nur der obere ist ein vollwertiger 16x Slot. In den unteren passen zwar 16x Karten rein, elektrisch ist dieser Slot aber nur mit maximal 8 Lanes angebunden.

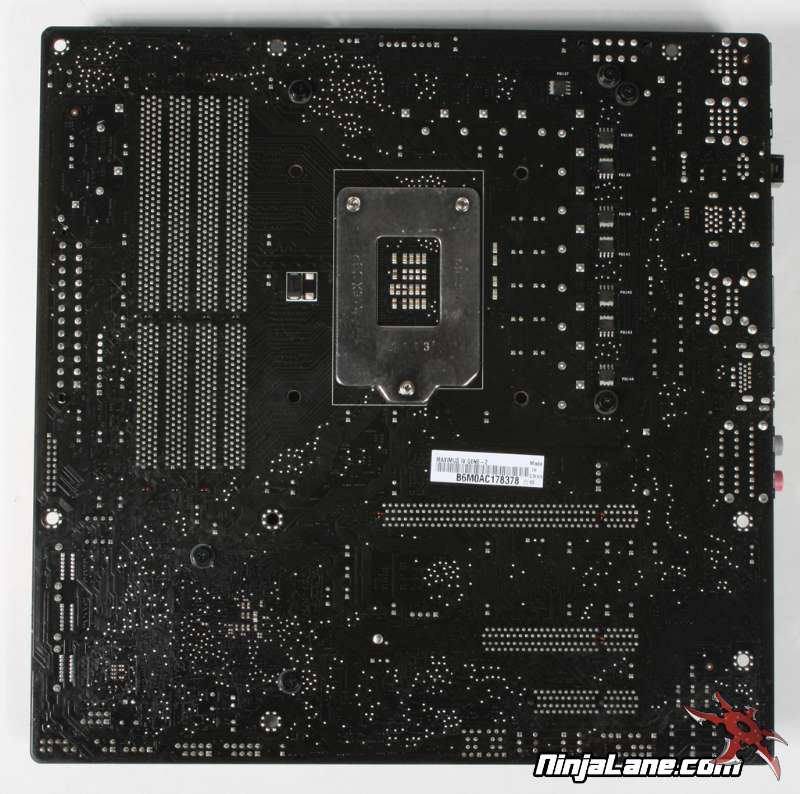

Hier ein Bild von der Rueckseite:



[TobiasAlt]

ok schade, dann muss ich mir was überlegen wie ich den corsair airflow pro unter bekomme



[mayer2]

teste doch mal in ein paar Games die du spielst was du "verlierst" mir geht beim SLI 2x 8x nichts ab zu 2x16.



Für die Onboard Mucke brauch man da einen extra Treiber für den Creative Codec oder reicht da der Realtek Treiber?
Unter Tools gibt es das noch...



[RiMaBo]

kann mal bitte einer mit der neuesten aida64 version schauen was bei den sensoren bei


igpu


fürne Volt zahl steht bei mir sinds 1.138V


bei euch auch??



[HomerJay]

Musst den Realtek Treiber und die Creative Software installieren.

Allerdings hab ich bei der Onboard X-Fi keinen Unterschied zur normalen Realtek gehoert bei Musik. Spiele hab ich nicht gross probiert, bzw. nur Borderlands.

Hab mir deshalb vor kurzem ne richtige Soundkarte geholt.



[IronAge]

Du musst schon den Crystalizer und CMS3D aktivieren damit Du einen Unterschied bemerkst.

Das ist etwas viel oder für iGPU bei mir sind es 1.0?? ... hast Du iGPU deaktiviert oder nutzt Du den Ausgang am Board ?!



[HomerJay]

Rimabo:
Hab jetzt kein Aida oder sonstwas, kann dir aber die Werte aus dem BIOS sagen.
deaktiviert 0.992 V
aktiviert 1.072 V

IronAge:
Hatte ich aktiviert, wurde nur etwas lauter, aber nicht kristallklar.
Bei meiner Forte (ungefaehr die gleiche Software) hoert man schon einen deutlichen unterschied.



Die iGPU ist gar nicht mehr soo schlecht. Portal 2 laeuft mit minimalen Effekten/Details und 720x480 Aufloesung mit uum die 100 FPS.



[mayer2]

"normale" Soundkarte kommt mir nicht mehr ins Haus, das Theater hab ich satt, für die 100€+ geh ich lieber ins ...
Hab bei dem deluxe am Onboard ein Logi 5.500 hängen 5.1 und Optical (kann ich ja umschalten) und da geht mir ehrlich gesagt inGame garnix ab...für Musik leg ich mich aufs Sofa und laß mich von JBLs beschallen
Hab den creative mal entpackt..den zu installieren spar ich mir auch 3x



[RiMaBo]

Du musst schon den Crystalizer und CMS3D aktivieren damit Du einen Unterschied bemerkst.

Das ist etwas viel oder für iGPU bei mir sind es 1.0?? ... hast Du iGPU deaktiviert oder nutzt Du den Ausgang am Board ?!

das extreme z hat keinen ausgang für die igpu und das virtu zeuch ist im bios deaktiviert



[mayer2]

was macht man mit dem HDMI Anschuß, virtu inst. und ne zweiten Moni anschließen, müßte doch einwandfrei gehen oder?



[HomerJay]

Wie HDMI?
Das Grosse Board hat keinen Monitorausgang, das kleine Gene hat 1x HDMI.



[mayer2]

wir sind doch hier beim kleinen oder?



[HomerJay]

Zu 90%-95% ja.
Aber hin und wieder posten hier Leute mit Fragem zum 'grossen' Extreme.
Rimabo z.B. hat so eins (steht zumindest in seinem Profil).

Soo grosse Unterschiede gibts zwischen den beiden aber nicht.
Die hoehere iGPU Spannung kann aber durchaus hoeher ausfallen als beim kleinen Gene.

Bei mir sinds wie gesagt 0.992 V bei deaktivierter iGPU und 1.072 V bei aktivierter iGPU.



[IronAge]

das extreme z hat keinen ausgang für die igpu und das virtu zeuch ist im bios deaktiviert

War davon ausgegangen es hat wie das Gene-Z einen HDMI bekommen.

Bei mir sind es ~0.992 irgendwas im Bios und real sind es dann knapp über 1.0.

Sind beim Extreme-Z VCCSA und VCCIO auch aneinander gebunden ? Kannst Du einen Offset bzw. Vigpu einstellen ?

Der maximale Offset für iGPU beim GENE-Z sind 0,635. ~0,370 ist der niedrigste Wert den ich einstellen kann für Vigpu durch den Offset.

Und das bei deaktivierter iGPU.



[RiMaBo]

kannszt du bitte mal im bios unter voltage monitor schauen ob da bei dir/euch auch das Vin zeug steht wie hier beschrieben
ist zwar nicht euer board aber den voltage moni habt ihr ja auch

http://www.hardwareluxx.de/community/f248/asus-maximus-iv-extreme-z-voltage-monitor-836101.html



[HomerJay]

Vin?



[IronAge]

@RiMaBo Glaube das ist ein Bug beim Extreme-Z ... hat sich schon mal wer darüber beschwert im Asus Support Forum.



[TobiasAlt]

teste doch mal in ein paar Games die du spielst was du "verlierst" mir geht beim SLI 2x 8x nichts ab zu 2x16.



Für die Onboard Mucke brauch man da einen extra Treiber für den Creative Codec oder reicht da der Realtek Treiber?
Unter Tools gibt es das noch...

Mit testen ist schlecht wenn die waku verlegt ist



[RiMaBo]

@RiMaBo Glaube das ist ein Bug beim Extreme-Z ... hat sich schon mal wer darüber beschwert im Asus Support Forum.

lade ich den 2ten bios baustein mit bios 0210 wird alles korrekt angezeigt


mit bios 0902 habe ich vin


was hast du denn dort stehen?



[IronAge]

Wird alles korrekt angezeigt auch mit dem letzten Bios ... also die richtigen Bezeichnungen.



[HomerJay]

Schon gut..



[Tiger1975]

MAnn mann mit 2 X 4 gig startet das mobo nicht...
egal ob schwarze o0der rote Socxkel -.- ) o_0

Naja wird halt mnit 2 X 4 gig getested...

Memetest lief zwei std durch ohne einen Fehler, denke doch das Kitz is o.k.
naja mal sehn 8 gb sollten auch reichen...



[HomerJay]

Du meinst 4x 4 GB liefen nicht?

Ich hatte 4x 4 GB 2133er G.Skill drin und es lief (mit minimal angehobener Spannung).
MemTest und SuperPi sind mit 4 Riegeln schneller als mit 2. (Obwohl es och theoretisch gleich sein sollte?)

Hab mal die Speicherauslastung beobachten in den ein, zwei Tagen - bin nicht ueber 4 GB gekommen. Auch wenn andere Programme/Spiele mehr brauchen solten, denke ich trotzdem, dass 8 GB im 'normalen' Gebrauch wirklich genug sind. Eine staerkere CPU wird normalerweise mehr sinn machen fuer das Geld.

Und jemand anders hatte hier auch 4 Riegel problemlos am laufen.


Nun hab ich den Kartenelser mal an nem alten PC ausprobiert, da scheints problemlos zu laufen. Muss ich doch direkt bei Asus nach dem neuen BIOS fragen..hier helfen die Leute, die es hier bereits haben, sind ja nicht sehr hilfsbereit..



[RiMaBo]

die es hier bereits haben, sind ja nicht sehr hilfsbereit..

wie meinen??



[Tiger1975]

Nein meinte tatsächlich mit 2 X 2 gb läuft das mobo nicht an...
naja werd mal beim Neuen ( sollte doc hschon LAAANGE da sein) Bios einen kompletten cmos machen mit batt raus und strom weg...
is ja nicht möglich sowas....

....naja im mom laufen wieder 23 X 4 gb in den Blacky´s ( Slots)



[mayer2]

So rennt das kleine Dingelchen selbe Einstellungen wie mit dem Deluxe aber irgendwie viel sympathiescher, mit dem hellblauen Ding bin ich nie warm geworden





Wofür ist eigendlich bzw. macht der R.O.G Krams im Bios, kann mir das einer mit wenig Worten erklären?

Und IGPU geht wohl nicht komplett zu deakti. im Bios?



[HomerJay]

ASUS Republic of Gamers - The Choice of Champions
http://rog.asus.de/product_Maximus_IV_GENE-Z.htm

Ist eigentlich was fuer die Bling Bling Kiddies.
'The speed you need to pwn' ...

Wenn du Multi-Monitor deaktivierst, taucht die iGPU nicht mehr im Geraetemanager auf. Wird wohl aus sein, soweit moeglich.



[mayer2]

ja, das ist nix. Aida wird wohl den Chip auslesen.
