ASUS P5Q/P5Q3 Deluxe
Übersicht:
1. Allgemein
- 1.1 Layout
- 1.2 Features
- 1.3 Technische Daten
- 1.4 BIOS Screens
- 1.5 Lieferumfang
- 2.1 Informationen
- 2.2 FAQ
- 2.3 Reviews
- 2.4 Kompatibilitätsliste
---------------
1.1 Layout:
Quelle: asus.de
1.2 Features:
- PCIe 2.0
- CrossfireX Ready
- Dual-Channel DDR2 1200
- ASUS True 16-Phase Power Design
- ASUS EPU-6 Engine
- ASUS Express Gate SSD
- ASUS Drive Xpert
- AI Nap
- Stack Cool 2
- Fan Xpert
- DieHard BIOS
- Q-Shield
- Q-Connector
- EZ-Flash 2
- O.C. Profile
1.3 Technische Daten:
CPU
LGA775 socket for Intel® Core™2 Extreme/Core™2 Quad/Core™2 Duo/Pentium® dual-core/Celeron® dual-core/Celeron® Processors
Compatible with Intel® 05B/05A/06 processors
Supports Intel® 45nm Multi-Core CPU
Chipsatz
Intel P45/ICH10R with Intel® Fast Memory Access(FMA) support.
Front Side Bus
1600/1333/1066/800 MHz
Memory
4 x DIMM, max. 16GB, DDR2 1200/1066/800/667MHz, non-ECC, un-buffered memory
Expansion Slots
2 x PCI Express 2.0 x16 slots, support ATI CrossFireX™ technology at x8 link
(PCIe x16_1 blue, PCIe x16_2 black*)
1 x PCI Express x16 slot at max. x4 link(black)
2 x PCI Express x1 slots
2 x PCI slots
*PCI Express x16_2 slot (black at max. x8 link)
Southbridge
- 6 x SATA 3Gb/s
- Intel® Matrix Storage Technology with RAID 0, 1, 5, 10 support
Marvell 88SE6121
- 1 x UltraDMA 133/100/66 for up to 2 PATA devices
- 1 x External SATA 3Gb/s port (SATA On-the-Go)
Silicon Image Sil5723 (Drive Xpert technology)
- 2 x SATA 3Gb/s
- Supports EZ Backup and Super Speed functions
LAN
Dual Gigabit LAN controllers
Marvell 88E8056/88E8001® Gigabit LAN controller featuring AI NET2,Teaming and Redundant
Audio
ADI® AD2000B 8-channel High Definition Audio CODEC
- Support Jack-Detection, Multi-Streaming, and Front Panel Jack-Retasking
- Coaxial/Optical S/PDIF out ports at back I/O
- ASUS Noise-Filtering
IEEE 1394
LSI®L-FW3227 controller supports 2 x IEEE 1394a ports(one at mid-board; one at back panel)
USB
Max. 10 USB2.0/1.1 ports(4 ports at mid-board, 6 ports at back panel)
ASUS AI Lifestyle Features
Back Panel I/O Ports
1 x PS/2 Keyboard/Mouse combo port
1 x Optical + 1 x Coaxial S/PDIF Output port
1 x External SATA port
1 x IEEE1394a port
2 x LAN (RJ45) ports
6 x USB 2.0/1.1 ports
8-channel Audio I/O ports
Internal I/O Connectors
2 x USB connectors support additional 4 USB ports
1 x Floppy disk drive connector
1 x IDE connector
1 x COM connector
1 x TPM connector
6 x SATA connectors (red)
2 x Drive Xpert SATA connectors (orange)
1 x CPU Fan connector
3 x Chassis Fan connector
1 x Power Fan connector
1 x IEEE1394a connector
Front panel audio connector
1 x S/PDIF Out Header
Chassis Intrusion connector
CD audio in
24-pin ATX Power connector
8-pin ATX 12V Power connector
Power on Switch
Reset Switch
System Panel (Q-Connector)
BIOS
16MB AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.4
Manageability
1.4 Bios Screens:
Quelle: hothardware.com
1.5 Lieferumfang:
Quelle: bi-tech.net
---------------
2.1 Informationen
Unterschiede zwischen dem P5Q Deluxe und dem P5Q3 Deluxe:
- Das P5Q verfügt über eine nur 2 phasige Spannungsversorgung der NB und des RAMs
- Zusätzlicher SATA-Port beim P5Q
- Das P5Q3 unterstützt DDR3 RAM
Wichtige Einstellungsmöglichkeiten im BIOS:
- vCore: 0,85 - 2,1
- tRFC: 20,25, 30, 35, 42
- tWTR/tWR/tRRD: 1-15
- tRAS/tRP/tRCD: 3-18
- CAS Latency: 3-11
- Ramteiler: 1:1, 5:6, 4:5, 3:4, 2:3, 5:8, 3:5, 1:2
- FSB Termin. Voltage: 1,2 - 1,9
- CPU PPL Volatage: 1,5 - 2,78
- SB Vcore: 1,1 - 1,4
- NB Vcore: 1,1 - 2,06
- vDIMM: 1,0 - 3,08
Stromverbauch im Vergleich zum X48:
- IDLE: 11 - 13 Watt weniger
- Last: 12 - 15 Watt weniger
Preis:
Produkthomepage:
2.2 FAQ
Messpunkte:
Quelle: Awardfabrik.de (@arne)
Einbinden von AHCI in ein bestehendes Windows XP
Anleitung
Reg-Datei
(danke an Perl-Freak)
Geschwindigkeit der Lan-Ports
Der untere Lan-Port ist schneller, da er über PCI-e angebunden ist. Der obere hat lediglich PCI.
(danke an M!ndfuck)
Umstellung von IDE auf AHCI unter XP und Vista nach der Installation
(danke an Murmel44)Einfach den Treiber im Gerätemanager ersetzen ist nicht möglich und wenn doch, dann folgt der Bluesreeen beim nächsten Rechnerstart promt. Einfach AHCI im Bios aktivieren geht aber auch nicht, denn hier könnte XP bzw. Vista seinen Dienst beim Start wiederum mit einem Bluescreen quittieren. Das Problem tritt auf, wenn der AHCI-Treiber in XP bzw. Vista deaktiviert ist. Überprüfen und aktivieren kann man diesen Treiiber nur in der Registry unter folgendem Schlüssel und Wert.
Start > Ausführen > regedit > Enter
HKEY_LOCAL_MACHINE > System > CurrentControlSet > Services > Msahci
Im rechten Fenster doppelklick auf Start und den Wert 4 auf 0 ändern.
Wenn nicht vorhanden, dann die entsprechenden Schlüssel und Werte erstellen.
Ladet hier den Intel® Matrix Storage Manager für XP und Vista herunter und entpacke diesen. z.B. C:\Temp\iata82_enu.exe -a -a . In dem Ordner C:\Programme\Intel\Intel Matrix Storage Manager\winall\Driver befindet sich dann eine Datei IaStor.sys. Diese kopierst du nach C:\Windows\System32\drivers.
Jetzt den PC neu starten, im Bios auf AHCI umstellen und dann die Treiber einbinden oder dieses von XP machen lassen. Neustart ist danach unbedingt nochmal erforderlich. Jetzt laufen die SATA Festplatten und die SATA optischen Laufwerke im AHCI.
Wer SATA DVD Brenner besitzt und diese nicht richtig erkannt werden oder keine leeren Rohlinge mehr erkennen, der sollte wieder auf IDE umstellen.
Hinweis zur Lüftersteuerung
3-Pin CPU-Lüfter können nicht geregelt werden.
Achtung!
Es gibt Kompatibilitätsprobleme mit der NVIDIA GTX 260 und GTX 280.
Das Problem sind die 2 Kondensatoren am Ende des PCI-Express Steckplatz, da dort die Grafikkarten aufliegen.
Alle betroffenen Besitzer des Boards sollen sich an rma_germany@asus.com wenden (Fehler wird in Tschechien behoben).
Abweichungen in den Monitoring Funktionen
(danke an angoholic)Wegen den Monitoring Funktionen: Im Bios eingestellte bspw. 2,0V VDimm ergeben beim P5Q Deluxe real anliegende 2,13V.
Also aufpassen was ihr einstellt
P5Q Deluxe Monitorfunktionen:
########################
VDimm ----> Übervoltet um 0,13V
VNb ------> Übervoltet um 0,06V
VTT ------> Übervolter um 0,03V
PLL -------> Übervoltet um 0,07V
########################
2.3 Reviews
2.4 Kompatibilitätsliste

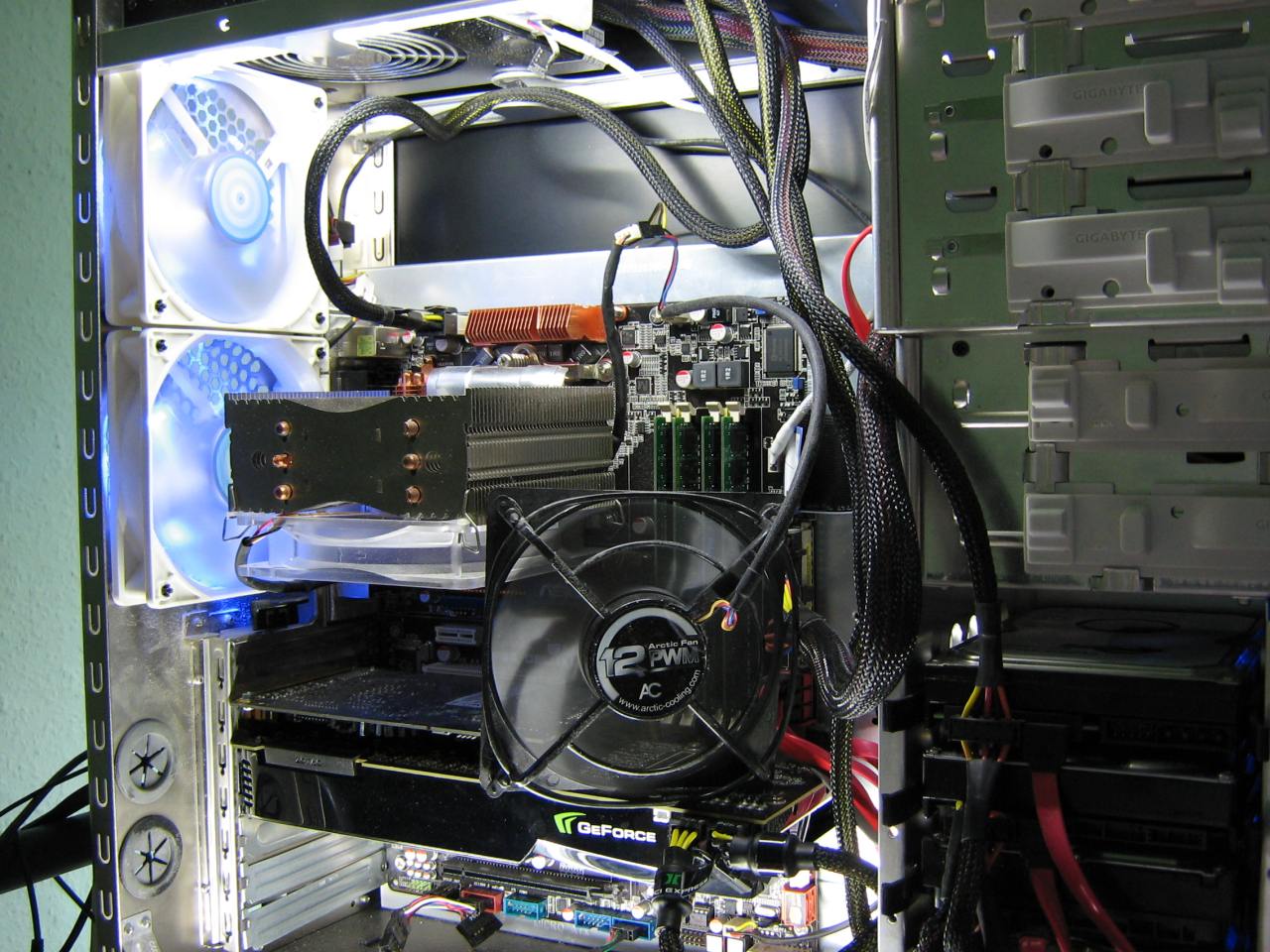

- Kühler:
Thermalright Ultra 120 Extreme
Thermaright IFX-14
Scythe Ninja Ninja Plus Rev. B
Scythe Ninja Cu
Scythe Mugen
Scythe Andy Samurai Master (nur in eine Richtung)
Scythe Mine Scythe Mine Rev. B
Scythe Samurai Z
Scythe Kama Cross
EKL Groß Clock'ner (nur in eine Richtung)
Zalman CNPS9500AT
Noctua NH-U12P (nur mit Lüfter richtung Gehäusedeckel)
Thermaltake Big Typ 12 (nur mit einer alternativen Backplatte)
EK Supreme mit Universalhalterung und 775 Halterung
Zalman 7700Cu
Thermalright SI-128
Apack ZEROtherm BTF90
Apack ZEROtherm BTF95
Nocuta NH-C12P
Arctic Cooling Alpine 7 Pro - RAM P5Q Deluxe:
Mushkin PC8000 5-5-5-15
Muskin XP2 8500 2x4GB Kit
Corsair Dominator PC8000
Crucial Ballistix DDR2 800 und 1066
Crucial Ballistix Tracer RED 4GB PC2-6400C4
Kingston ValueRAM DIMM 1GB PC2-6400U CL5
Kingston HyperX (PC2-8500) KHX8500D2K2/1GN
OCZ PC2-8500 REAPER CL5 KIT 4096MB
G.Skill F2-8500CL5-1GBHK
GeIL DIMM 4 GB DDR2-1066 Kit (GE24GB1066C5DC, EVO ONE)
G.Skill DIMM Kit 4GB PC2-8000U CL5-5-5-15 (DDR2-1000) (F2-8000CL5D-4GBPQ)
Corsair Dominator PC2-8500 C5
Corsair PC2-800 CL4 TWIN2X2048-6400C4
OCZ Platinum XTC Edition DIMM Kit 4GB PC2-8500U CL5-5-5-18 (OCZ2P10664GK)
- RAM P5Q3 Deluxe
