ASUS P5Q/P5Q3 Deluxe
Übersicht:
1. Allgemein
- 1.1 Layout
- 1.2 Features
- 1.3 Technische Daten
- 1.4 BIOS Screens
- 1.5 Lieferumfang
- 2.1 Informationen
- 2.2 FAQ
- 2.3 Reviews
- 2.4 Kompatibilitätsliste
---------------
1.1 Layout:
Quelle: asus.de
1.2 Features:
- PCIe 2.0
- CrossfireX Ready
- Dual-Channel DDR2 1200
- ASUS True 16-Phase Power Design
- ASUS EPU-6 Engine
- ASUS Express Gate SSD
- ASUS Drive Xpert
- AI Nap
- Stack Cool 2
- Fan Xpert
- DieHard BIOS
- Q-Shield
- Q-Connector
- EZ-Flash 2
- O.C. Profile
1.3 Technische Daten:
CPU
LGA775 socket for Intel® Core™2 Extreme/Core™2 Quad/Core™2 Duo/Pentium® dual-core/Celeron® dual-core/Celeron® Processors
Compatible with Intel® 05B/05A/06 processors
Supports Intel® 45nm Multi-Core CPU
Chipsatz
Intel P45/ICH10R with Intel® Fast Memory Access(FMA) support.
Front Side Bus
1600/1333/1066/800 MHz
Memory
4 x DIMM, max. 16GB, DDR2 1200/1066/800/667MHz, non-ECC, un-buffered memory
Expansion Slots
2 x PCI Express 2.0 x16 slots, support ATI CrossFireX™ technology at x8 link
(PCIe x16_1 blue, PCIe x16_2 black*)
1 x PCI Express x16 slot at max. x4 link(black)
2 x PCI Express x1 slots
2 x PCI slots
*PCI Express x16_2 slot (black at max. x8 link)
Southbridge
- 6 x SATA 3Gb/s
- Intel® Matrix Storage Technology with RAID 0, 1, 5, 10 support
Marvell 88SE6121
- 1 x UltraDMA 133/100/66 for up to 2 PATA devices
- 1 x External SATA 3Gb/s port (SATA On-the-Go)
Silicon Image Sil5723 (Drive Xpert technology)
- 2 x SATA 3Gb/s
- Supports EZ Backup and Super Speed functions
LAN
Dual Gigabit LAN controllers
Marvell 88E8056/88E8001® Gigabit LAN controller featuring AI NET2,Teaming and Redundant
Audio
ADI® AD2000B 8-channel High Definition Audio CODEC
- Support Jack-Detection, Multi-Streaming, and Front Panel Jack-Retasking
- Coaxial/Optical S/PDIF out ports at back I/O
- ASUS Noise-Filtering
IEEE 1394
LSI®L-FW3227 controller supports 2 x IEEE 1394a ports(one at mid-board; one at back panel)
USB
Max. 10 USB2.0/1.1 ports(4 ports at mid-board, 6 ports at back panel)
ASUS AI Lifestyle Features
Back Panel I/O Ports
1 x PS/2 Keyboard/Mouse combo port
1 x Optical + 1 x Coaxial S/PDIF Output port
1 x External SATA port
1 x IEEE1394a port
2 x LAN (RJ45) ports
6 x USB 2.0/1.1 ports
8-channel Audio I/O ports
Internal I/O Connectors
2 x USB connectors support additional 4 USB ports
1 x Floppy disk drive connector
1 x IDE connector
1 x COM connector
1 x TPM connector
6 x SATA connectors (red)
2 x Drive Xpert SATA connectors (orange)
1 x CPU Fan connector
3 x Chassis Fan connector
1 x Power Fan connector
1 x IEEE1394a connector
Front panel audio connector
1 x S/PDIF Out Header
Chassis Intrusion connector
CD audio in
24-pin ATX Power connector
8-pin ATX 12V Power connector
Power on Switch
Reset Switch
System Panel (Q-Connector)
BIOS
16MB AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.4
Manageability
1.4 Bios Screens:
Quelle: hothardware.com
1.5 Lieferumfang:
Quelle: bi-tech.net
---------------
2.1 Informationen
Unterschiede zwischen dem P5Q Deluxe und dem P5Q3 Deluxe:
- Das P5Q verfügt über eine nur 2 phasige Spannungsversorgung der NB und des RAMs
- Zusätzlicher SATA-Port beim P5Q
- Das P5Q3 unterstützt DDR3 RAM

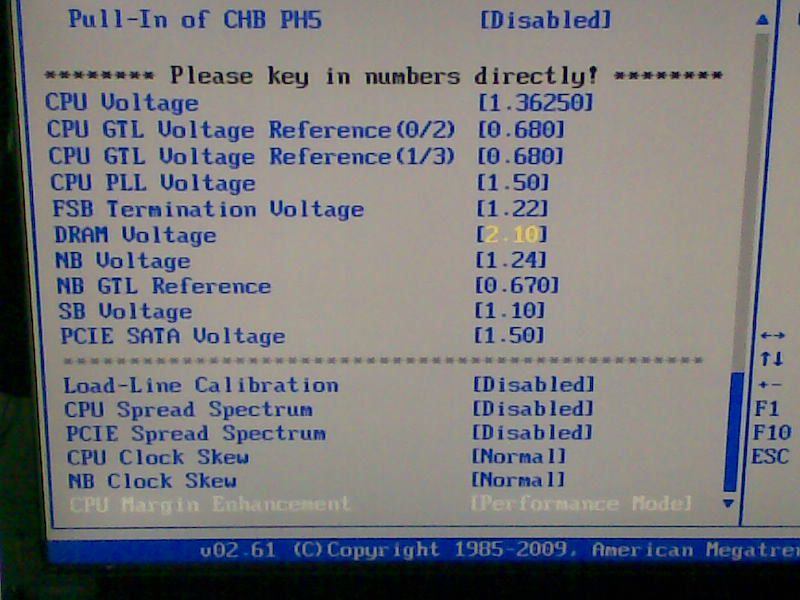

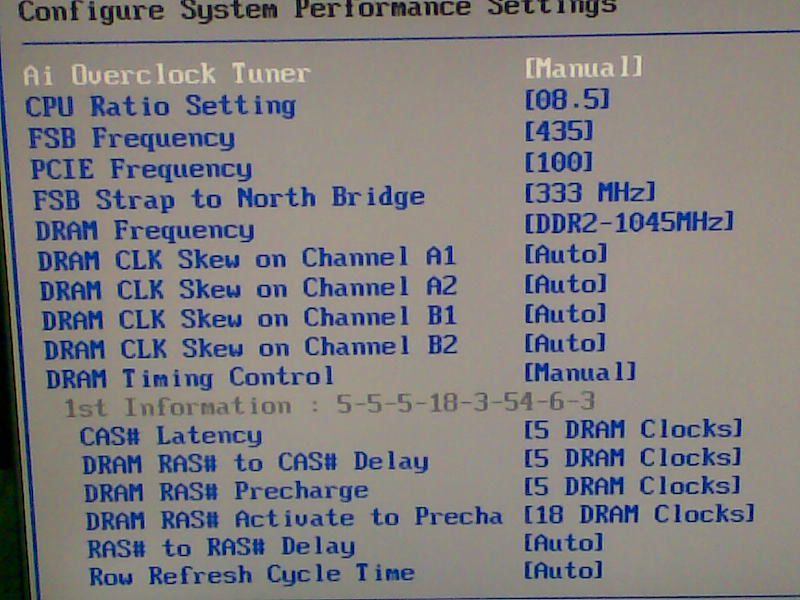

Wichtige Einstellungsmöglichkeiten im BIOS:
- vCore: 0,85 - 2,1
- tRFC: 20,25, 30, 35, 42
- tWTR/tWR/tRRD: 1-15
- tRAS/tRP/tRCD: 3-18
- CAS Latency: 3-11
- Ramteiler: 1:1, 5:6, 4:5, 3:4, 2:3, 5:8, 3:5, 1:2
- FSB Termin. Voltage: 1,2 - 1,9
- CPU PPL Volatage: 1,5 - 2,78
- SB Vcore: 1,1 - 1,4
- NB Vcore: 1,1 - 2,06
- vDIMM: 1,0 - 3,08
Stromverbauch im Vergleich zum X48:
- IDLE: 11 - 13 Watt weniger
- Last: 12 - 15 Watt weniger
Preis:
Produkthomepage:
2.2 FAQ
Messpunkte:
Quelle: Awardfabrik.de (@arne)
Einbinden von AHCI in ein bestehendes Windows XP
Anleitung
Reg-Datei
(danke an Perl-Freak)
Geschwindigkeit der Lan-Ports
Der untere Lan-Port ist schneller, da er über PCI-e angebunden ist. Der obere hat lediglich PCI.
(danke an M!ndfuck)
Umstellung von IDE auf AHCI unter XP und Vista nach der Installation
(danke an Murmel44)
Hinweis zur Lüftersteuerung
3-Pin CPU-Lüfter können nicht geregelt werden.
Achtung!
Es gibt Kompatibilitätsprobleme mit der NVIDIA GTX 260 und GTX 280.
Das Problem sind die 2 Kondensatoren am Ende des PCI-Express Steckplatz, da dort die Grafikkarten aufliegen.
Alle betroffenen Besitzer des Boards sollen sich an rma_germany@asus.com wenden (Fehler wird in Tschechien behoben).
Abweichungen in den Monitoring Funktionen
(danke an angoholic)
2.3 Reviews
2.4 Kompatibilitätsliste
- Kühler:
- RAM P5Q Deluxe:
- RAM P5Q3 Deluxe

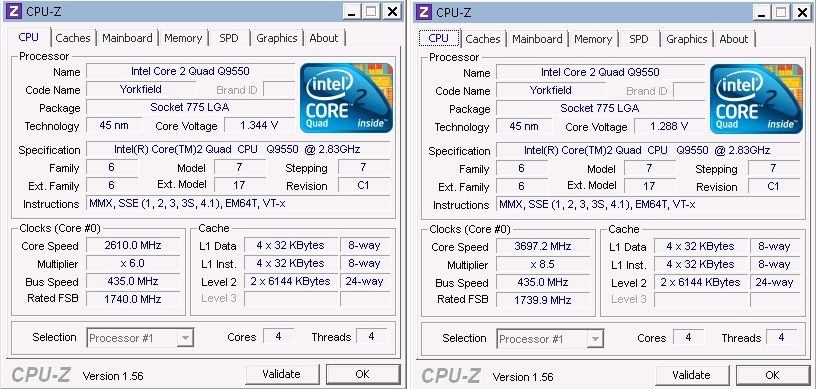

, jedoch noch nicht "100%" stabil lt. prime large. Das problem denke ich liegt am Speicher, da der small test ohne Probleme mehrere Durchgänge durchläuft.
.
