[Sammelthread] ASUS Rampage IV Extreme ( Intel X79)




Rampage IV Extreme Sammelthread (Intel X79)





​
Bilder Quelle: Asus HP



Specifications
Specifications

 CPU
Intel® Socket 2011 for 2nd Generation Core™ i7 Processors
Supports Intel® Turbo Boost Technology 2
* Refer to ASUSTeK Computer Inc. for CPU support list
Chipset
Intel® X79
Memory
8 x DIMM, Max. 64GB, DDR3 2400(O.C.)/2133(O.C.)/1866/1600 /1333/1066 MHz Non-ECC, Un-buffered Memory
Quad Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physicalcharacteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
Multi-GPU Support
Supports NVIDIA® 4-Way SLI™ Technology
Supports AMD 4-Way CrossFireX Technology
Expansion Slots
4 x PCIe 3.0/2.0 x16 *1
1 x PCIe 3.0/2.0 x16 (x8 mode, gray) *1
1 x PCIe 2.0 x1
Storage
Intel® X79 chipset :
2 x SATA 6Gb/s port(s), red
4 x SATA 3Gb/s port(s), black
Support Raid 0, 1, 5, 10
ASMedia® PCIe SATA controller :
2 x eSATA 6Gb/s port(s), red
2 x SATA 6Gb/s port(s), red
LAN
Intel®, 1 x Gigabit LAN Controller(s)
Bluetooth
Bluetooth V2.1+EDR
Audio
Realtek® ALC898 7.1-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel
USB Ports
ASMedia® USB 3.0 controller :
8 x USB 3.0 port(s) (4 at back panel, blue, 4 at mid-board)
Intel® X79 chipset :
12 x USB 2.0 port(s) (8 at back panel, black+red, 4 at mid-board)
Overclocking Features
ROG OC Key
- OSD TweakIt
- OSD Monitor
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
ROG iDirect
Extreme Engine Digi+ II :
- 8 -phase CPU power design
- 3 -phase VCCSA power design
- 2 + 2 phase DRAM power design
ROG Extreme OC kit :
- Subzero Sense
- VGA Hotwire
- Slow Mode
- LN2 Mode
- PCIe x16 Lane Switch
- Q Reset
- EZ Plug
ProbeIt
UEFI BIOS features :
- ROG BIOS Wallpaper
- GPU.DIMM Post
iROG
Extreme Tweaker
Loadline Calibration
BIOS Flashback
USB BIOS Flashback
Overclocking Protection :
- COP EX (Component Overheat Protection - EX)
- Voltiminder LED II
- ASUS C.P.R.(CPU Parameter Recall)
Special Features
ASUS EPU :
- EPU
CPU Level Up
ASUS Exclusive Features :
- MemOK!
- Onboard Button : Power/Reset/Clr CMOS (at back IO)
ASUS Quiet Thermal Solution :
- ASUS Q-Fan Plus
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Back I/O Ports
1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
2 x eSATA 6Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0
8 x USB 2.0 (one port can be switched to ROG Connect)
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
1 x RC Bluetooth switch(es)
Internal I/O Ports 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
3 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x OC Key header(s)
1 x OT header(s)
2 x Subzero Sense connector(s)
1 x Slow Mode switch(es)
7 x ProbeIt Measurement Points
3 x Thermal sensor connector(s)
1 x LN2 Mode header(s)
1 x Q Reset switch(es)
2 x EZ Plug connector(s) (4-pin in white for memory DIMMs; 6-pin in black for PCIe slots)
1 x Power-on button(s)
1 x Reset button(s)
1 x Go Button(s)
1 x BIOS Switch button(s)
Accessories
I/O Shield
4 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x 3-Way SLI bridge(s)
1 x 4-Way SLI bridge(s)
1 x SLI bridge(s)
1 x CrossFire cable(s)
1 x Q-connector(s) (2 in 1)
1 x ROG Connect cable(s)
1 x ProbeIt cable set(s)
1 x 12 in 1 ROG Cable Label(s)
1 x OC Key(s)
1 x OC Key cable(s)
1 x X-Socket pad(s)
BIOS
2 x 64Mb Flash ROMs, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability
WfM2.0, DMI2.0, WOL by PME, WOR by PME, PXE
Support Disc
Support DVD:
- Drivers and Applications
Kaspersky Anti-Virus
ASUS TurboV EVO Utility
ASUS PC Probe II
ASUS Update
ASUS AI Suite II
ASUS AI Charger+
Daemon Tool Pro Standard
ASUS WebStorage
Form Factor
Extended ATX Form Factor
12 inch x 10.7 inch ( 30.5 cm x 27.2 cm )
Note * This motherboard is ready to support PCIe 3.0 SPEC. Functions will be available when using PCIe 3.0-compliant devices. Please refer to ASUSTeK Computer Inc. for updated details.

Nützliche Links
ASUS Rampage IV Extreme - UEFI Guide for Overclocking

Digi+ Power Control Begriffe/Optionen Erklärung

ASUS Official X79 Motherboards Support Thread ( Neuste Beta Bios Versionen)

EKWaterBlocks: EK-FB KIT RE4 (Wakü für das Board)

Koolance: MB-ASR4E (Wakü für das Board)

Mips: MCH2451 (Wakü für das Board)

Mips: MB7511 (Board inkl. Wakü)

Problem beseitigungen
Benchmarks zeigen zu geringe Werte am SATA6GB Port = An den richtigen Ports angeschlossen? Klick für Bild

Mein System zeigt mir ständig eine geringe auslastung der Kerne an und taktet sich nicht oder kaum runter = der Intel Rapid Storage Treiber macht im Moment noch Probleme, prüfen ob er installiert ist, wenn ja deinstallieren und den MSAHCI Treiber nehmen..

Probleme mit einem USB Port oder einem USB Gerät? Probiert mal volgendes = Im Windows mal im Energiesparmodus das selektive Abschalten nicht benötigter usb ports deaktivieren....... Danke an plagestonecold


Preissuchmaschine
Geizhals
Idealo
Heise
Hardwareschotte

Reviews

>>>>>>>>>>ASUS Rampage IV Extreme Hardcore is back!<<<<<<<<<<

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
die Sandys sprechen in dem Bereich halt nicht so auf "kühlere" Temperaturen an. Unter richtiger Kälte sieht es dann wieder anders aus

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ja, dass habe ich gemerkt.

Leider. Das Sah bei den Gulfis anders aus.
Ich freu mich schon auf Ivy-E
Welche Vid hast du eig Sven?

keine Ahnung, ich habe es mal nachgesehen und dann auch wieder vergessen. Dancop hat mich auch schon gefragt. Ist doch eigentlich wurst, das Ergebnis was hinten rauskommt - das zählt. :)

Anscheinend sind Soviele Leute geil auf eine anständige CPU.
Wir 2 sind die einzigsten, die ne Top 3930K haben.
Der Rest ist ja gestorben.
Genau gesagt 2 Stück.

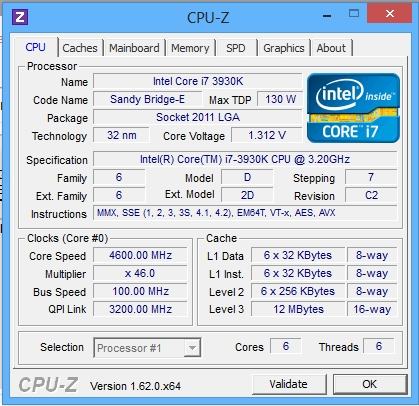

Habe jetzt mein 24/7 Setup gefunden. Habe ich lange für getestet. System war 8Std Prime stable, aber hat nur 2Std Linx geschafft. Hab dann VDIMM eine Stufe erhöht und Vcore eine Stufe. LinX lief jetzt gute 8Std mit LinPack 11.0.1.005. Temps sind für ne H100 in Ordnung denke ich. Offset von -0.055. Vielleicht schließ ich bald mal wieder meinen Mora an, allerdings wird mit dem auch Schluss sein bei 4.4GHz bis 4.5GHz, und wollte die CPU nicht Qüalen. Temps wären damit natürlich nochmal mindestens 5° Kühler denke ich.
Einer muss hier ja auch mal die OC Gurus hier auf den Boden der Tatsachen holen was Mainstream CPUs angeht:fresse:
Bin mir aber bewusst dass ich am unteren Ende der OC Fahnenstange angesiedelt bin. Vielleicht habe ich bei Ivy-E mehr Glück.

Ich hab meinen auf 4,6 mit 1,272! Ich denke damit kann man für 24/7 leben! Entscheidend sind bei mir jedoch die Temps! Meiner wird auf 4,6 ca. 50 Grad, mein vorheriger lag mit 4,4 und 1,288 schon bei 70 Grad!


Sent from my iPhone using Hardwareluxx app

Wie mache ich ein Biosupdate mit dem Converter.
Ich habe jetzt einen USB Stick, Das Bios 3404 bei Asus runtergeladen und die Datei hab ich entpackt. Soll ich die Entpackte datei einfach nur auf .rom umbenennen, dann den Stick in die weiße USB Schnittstelle und dann per Converter im Bios Instalieren?

Das Converter Bios runterladen, ins Bios gehen und flashen. Dann 3404 flashen. Es sei denn du hast eh schon 2105 oder höher. Dann braucht du den Converter nicht.
Steht sogar alles dabei, wie es geht.
"Rampage-IV-Extreme-CAP-Converter
1.The file contains the BIOS Converter utility and The BIOS Converter User Guide for X79 series.
2.The utility converts the BIOS structure from .ROM to .CAP for Windows 8 full-functionality.
3.The utility converts the BIOS directly to BIOS version 2105.CAP.

*If your BIOS version is 1404 or older, please install the BIOS Converter first before you update the BIOS."

Zuletzt bearbeitet:
Glaube du hast ja Bios Flashback gemacht oder? Ist meiner Meinung die absolut beste Methode. Wird auch die ME Version erneuert. Beim normalen Flash übers Bios nicht.

Zuletzt bearbeitet:
Hallo,

das thema hatten wir schonmal.
es ist wegen bf3.

ht bringt kaum frames zusätzlich und
ohne ht läuft bf3 bei mir einfach geschmeidiger.

ht bleibt bei mir aus.

gruß
kemen

Das wollte ich auch gerade schreiben.
Kommt mir seltsam vor.
Müsste eigentlich mit HT besser laufen

Microborg schrieb:
Es gibt noch ein paar mehr....:)
Zum Vergrößern anklicken....

Wo denn?:d
Die Cpu von Milomil die 5ghz mit 1,32vcc machte. Die habe ich gekauft und verschwand auf der Post.
Die Top Cpu, die SirOli hatte, die er von mir gekauft hat (5GHZ mit 1,304Vcc) ging über den Jordan.(Mosfet war Schuld. Die riss die CPU mit in den Tod)
Die CPU von Tarkan hat jetzt Meynhamburg. Die läuft bei ihm mit 5GHZ mit 1,384Vcc.
Und Arturs Cpu die 4,5GHZ mit 1,152V machte ist auch tot :-(
Meine beste 3930K (die Bei SirOli Starb) lief auch die 4,5 mit 1,15Vcc.
Die wäre noch interessant gewesen. Aber leider tot.

Dann sind nur noch 3 unterwegs.
Meyn's, Sven's und meine.
Ich kenne sonnst niemanden, der ne Super Low Vcore 3930K hat.
Du etwa ?:d ich suche wie ein Geier nach Top 3930K's :-/

Zuletzt bearbeitet:
... Und was bringen diese TOP CPU's wenn sie mit trotz niedriger VCore einfach ableben?

Heusti schrieb:
Das wollte ich auch gerade schreiben.
Kommt mir seltsam vor.
Müsste eigentlich mit HT besser laufen
Zum Vergrößern anklicken....

nein, bf hat hat von anfang an bei mir miniruckler erzeugt.
und das bei vielen anderen auch, google halt mal.
ob das ht problem jemals gefixt wurde oder wird weiß ich net.
bei mir läufts defenitiv ohne ht besser.

kemen

p4n0 schrieb:
... Und was bringen diese TOP CPU's wenn sie mit trotz niedriger VCore einfach ableben?
Zum Vergrößern anklicken....

Meine lebt mal nicht ab.
Bis jetzt noch nicht.
Die 3930k's leben ab, wenn man über 1,15Vtt und VCCSa geht.
Vorher nicht.
Und wenn die dann noch Extra kühl bleiben wie meine (5GHZ 1,35Vcc und heißeste Core 40 Grad unter Vollast 9 Stunden Prime Custom mit häckchen)
Dann haben sie sogar eine noch höhere Lebenserwartung ;-)

Willst du mit mir wetten das meine alte nur max 1,05VTT und 0,95SA gesehen hat und trotzdem auf einmal nicht mehr gebootet hat ?!
Die brauchte auch für 4,5Ghz 1,15 oder 1,18vc.
Da machste nix ...

Fresh_Thing schrieb:
Willst du mit mir wetten das meine alte nur max 1,05VTT und 0,95SA gesehen hat und trotzdem auf einmal nicht mehr gebootet hat ?!
Die brauchte auch für 4,5Ghz 1,15 oder 1,18vc.
Da machste nix ...
Zum Vergrößern anklicken....

Die, die Cilosportmann bekommen hat ?
Die lief als mit wenig nebenspannungen und dann Plötzlich nicht mehr mit den Spannungen ?
Das kann gut sein, dass sie schon von Anfang an einen Defekt hatte?
Das würde auch erklären, wieso sie bei ihm auf einmal Defekt war ?
Ich habe auch einige 3930K Prozessoren gehabt und konnte so eine Altersschwäche trotz OC 0 feststellen

Fresh_Thing schrieb:
Wenn sie defekt gewesen wäre, hätte ich sie bestimmt nicht dem sporti verkauft.
Zum Vergrößern anklicken....

Schon klar.
Ich wollte damit sagen,dass diese evtl ungeahnt Defekt war.
Die hätte ich auch gern gehabt

Habe schon lange lange keine CPU gesehen, die 1,15vc Brauch für 4,5ghz
:-/
Die sind echt rar

Ja das stimmt mit 1,15 vcc sind rar,Santa hat einen bei mir gekauft und Sir olli hat einen gkauft die anderen werde ich nicht nennen da die User das nicht möchten.
