[Sammelthread] ASUS ROG Maximus XI Apex & Gene - Das Mini APEX! (Z390)






[Sammelthread] ASUS ROG Maximus XI Gene (90MB10E0-M0EAY0)

--- Produktseite | PDF-Handbuch | Support-Downloads | Preisvergleich | HWBOT ---



The Gene is back with the Maximus XI family, this time with a twist. Multi-GPU configurations are becoming rarer as NVIDIA and AMD focus on single-card performance, and GPU coolers are growing beyond two slots to improve performance and reduce noise. The old Gene’s dual-GPU focus doesn’t reflect the kinds of systems gamers and enthusiasts are building, so the new model refocuses to aggressively pursue higher performance and support additional storage. It has already made its mark on the hardware leaderboards by claiming 11 global first place scores and eight world records, including the fastest CPU frequency at 7613.19MHz and the highest memory clock at 5566MHz.




Spezifikationen

attachment.php
attachment.php
attachment.php

CPUBuild in Intel® 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
Supports Intel® Turbo Boost Technology 2.0
* Refer to ASUS Deutschland
for CPU support list
ChipsetBuild in Intel® Z390
MemorySocket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors
2 x DIMM, Max. 64GB, DDR4 4700(O.C)/4600(O.C)/4500(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400(O.C.)/2133(O.C.) MHz Non-ECC, Un-buffered Memory *
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Refer to ASUS Deutschland
for the Memory QVL (Qualified Vendors Lists).
* Double Capcity DRAM support depends oh the DRAM models
GraphicIntegrated Graphics Processor- Intel® UHD Graphics support
- Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 30 Hz
Expansion SlotsSocket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors
1 x PCIe 3.0 x16
Intel® Z390 Chipset
1 x PCIe 3.0 x4
StorageSocket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors :
2 x ROG DIMM.2 Module support(CPU_DIMM.2), with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)
Intel® Z390 Chipset :
2 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (x4 PCIE mode)
Intel® Z390 Chipset :
4 x SATA 6Gb/s port(s),
Support Raid 0, 1, 5, 10
Intel® Optane™ Memory Ready
LANIntel® I219V, 1 x Gigabit LAN Controller(s)
Anti-surge LANGuard
ROG GameFirst Technology
Wireless Data NetworkIntel® Wireless-AC 9560
Wi-Fi 802.11 a/b/g/n/ac
Supports dual band frequency 2.4/5 GHz
Supports MU-MIMO
Supports channel bandwidth: HT20/HT40/HT80/HT160. Up to 1.73Gbps transfer speed
BluetoothBluetooth® 5.0
AudioROG SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output 113 dB SNR recording input
Audio Feature :
- SupremeFX Shielding™ Technology
- Gold-plated jacks
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB PortsIntel® Z390 Chipset :
1 x USB 3.1 Gen 2 front panel connector port(s)
Intel® Z390 Chipset :
4 x USB 3.1 Gen 2 port(s) (3 x Type-A+1 x Type-C)
Intel® Z390 Chipset :
8 x USB 3.1 Gen 1 port(s) (2 at mid-board)
Intel® Z390 Chipset :
6 x USB 2.0 port(s)
ROG Exclusive FeaturesROG CPU-Z
ROG CloneDrive
Pre-mounted I/O Shield
Slow Mode
CMOS button
Overwolf
ReTry Button
Safe Boot Button
Start Button
Reset Button
LN2 Mode
ROG Aura
- Aura Lighting Control
- Aura RGB Strip Headers
Extreme Engine Digi+ :
- MicroFine Alloy Chokes
- 10K Black Metallic Capacitors
Mem TweakIt
Double Power :
- Dual 8 -pin CPU
USB BIOS Flashback
ROG Exclusive Software
- RAMCache III
- GameFirst V
- Sonic Studio III + Sonic Studio Link
- Sonic Radar III
Special FeaturesAI Overclocking
ASUS 5X Protection III :
- ASUS SafeSlot Core: Fortified PCIe Slot prevents damage
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
Gamer's Guardian:
- SafeSlot
ASUS Optimem II:
- Optimem (Improved DDR4 stability)
- Improved DDR4 Stability
ASUS Exclusive Features :
- MemOK! II
- Pre-mounted I/O Shield
- ASUS NODE : hardware control interface
- BIOS Flashback Button
- Clear CMOS Button
- Reset Button
ASUS Quiet Thermal Solution :
- ASUS Fan Xpert 4
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
AURA: RGB Lighting Control
Armoury Crate
Operating System SupportWindows® 10 64-bit
Back I/O Ports1 x PS/2 keyboard/mouse combo port(s)
1 x HDMI
1 x LAN (RJ45) port(s)
3 x USB 3.1 Gen 2 (red)Type-A,
1 x USB 3.1 Gen 2 (red)Type-C
6 x USB 3.1 Gen 1 (blue)
2 x USB 2.0
1 x Clear CMOS button(s)
1 x Wi-Fi antenna port(s)
BIOS1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 6.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen, F3 Shortcut functions and ASUS DRAM SPD (Serial Presence Detect) memory information.
ManageabilityWfM2.0, DMI3.0, WOL by PME, PXE
Support DiscOverwolf
1-year Anti-Virus software
Daemon Tools Software
WinRAR
Form FactormATX Form Factor
9.6 inch x 8.9 inch ( 24.4 cm x 22.6 cm )

Backpanel:
attachment.php


Special Features

1) Double-capacity DIMM support (DC DIMM)

Maximus XI Gene features a unique memory-trace design that supports up to 32GB per slot for a total memory capacity of 64GB. With double-capacity UDIMM modules, Maximus XI Gene delivers four-DIMM memory capacity in a compact, dual-DIMM design.

--> [Sammelthread] Double Capacity DIMM DDR4 (DC DIMM)

2) Overclocker's toolkit

1) MEMOK! II - DRAM Auto Training Switch
2) QLED - 4 LEDs to show current boot status.
3) LN2 Mode - Jumper to enable special options and functions for liquid-nitrogen (LN2) overclocking.
4) Pause Switch - Activate to pause the system and fine-tune OC parameters mid-benchmark.
5) Slow Mode Switch - Instantly reduces the CPU ratio to 8X to bypass finicky benchmark passages.
6) ReTry Button - One press instantly initiates a hard reset.
7) Safe Boot Button - Instantly reset the PC and boot directly in to a safe mode.
8) ProbeIt - Check the voltage via integrated measurement points.

BIOS

Reguläre Releases (Support Downloads - BIOS Shortcut)

  • 1502 (2020/04/29, Improved system stability)
  • 1401 (2019/12/11, Improve Memory-OC rules & Intel Optane H10 compatibility, fixed Tjmax for i9-9900KS)
  • 1302 (2019/09/11, Improve system stability)
  • 1105 (2019/06/20, Improved DRAM compatibility & system performance & storage device comp, Updated ME to v12.0.39 & microcode for Security)
  • 1005 (2019/04/25, Enhanced security. Improved SSD & DRAM compatibility, Updated RAID driver)
  • 0905 (2019/04/11, Enhanced Security)
  • 0903 (2019/03/22, Microcode Update)
  • 0805 (2019/01/02, Supported JEDEC Standard DDR4 32GB memory, Updated RST driver & ME FW, Improve system performance & DRAM stability)
  • 0702 (2018/12/18, Improved system stability and performance, updated RST Driver)
  • 0602 (2018/10/31, Updated Microcode, improved DRAM stability, fixed USB issue)
  • 0506 (2018/09/29, First Release BIOS)

Bilder ( ASUS Maximus XI Gene BIOS walkthrough. - YouTube )



Inoffizielle BIOS Versionen u.a. für Extrem-OC (Achtung: Nutzung auf eigene Gefahr!)

  • 0021 (OC BIOS, New Sammy A2 Profiles, need to be logged in @ HWBOT Forums to download)
  • 0050 (OC BIOS, allows BCLK change with OC PANEL)
  • 0093 (OC BIOS, allow higher voltages without LN2 mode, need to be logged in @ HWBOT Forums to download)
  • 0057 (3rd OC BIOS, improves a2 dimms overclocking)
  • 0044 (2nd OC BIOS, some memory related fixes vs 0084)
  • 0084 (1st OC BIOS for short-traced DIMMs such as G.Skill RGB or Galax based A2-pcb)

News & Reviews

Hardwareluxx CPU-Kühler & RAM-Kompatibilitätsliste

1) CPU-Kühler

  • Hersteller Modell @ Preisvergleich | Quelle | kompatibel | Einschränkungen / Anmerkungen
  • Hersteller Modell @ Preisvergleich | Quelle | inkompatibel | Grund/Foto(s)
  • --> Bitte helft mit sammeln!

2) RAM


ASUS Memory QVL (PDF).

attachment.php

Wer mir die Arbeit abnehmen möchte, kann seinen Eintrag gern direkt in diesem Format posten. Danke.​

Nützliche Links & Tipps (im Forum & im WWW)

1) Hardwareluxx


2) WWW (international)


3) Tips & Tricks

  • RAM OC MemOK per SChalter auf dem Board deaktiiveren beim RAM OC
  • ASMedia USB 3(.1) Treiber in das Windows 7 Image integrieren oder P/S2 Tastatur verwenden und die Treiber von einer angeschlossenen Festplatte installieren. Alternativ einen PCIe USB Controller verwenden, der nativ unterstützt wird.

4) FAQ - Frequently Asked Questions

  • Q: Wie exakt wird die Vcore per Software ausgelesen?
  • A: Elmor hat dies so erklärt:
    Elmor schrieb:
    A note on voltage reporting on the Maximus XI-series, and voltage measurements in general. Like on Crosshair VII Hero, we've improved the SIO voltage readings for better accuracy. The CPU Core Voltage is now reading very close to the voltage the CPU is getting. Applied voltages and load-line levels are comparable to before, but not the software voltage readings.

    When measuring voltages on a motherboard and large currents are involved, it's important to use accurate measurement points due to resistance/impedance present on the board. The power plane for example can be modeled as a resistor connected in series between the VRM output and the target device, together with Ohm's law, U = R*I. The larger the current, the larger the voltage drop. If you measure the voltage at the VRM output, for example at the inductor, you'll see a large difference compared to the voltage measured at the CPU socket MLCC. What we're interested in is what voltage the CPU die is actually getting after passing through the output filter, power plane, socket and package.


    The Super I/O controller is used by BIOS/AiSuite/CPU-Z/HWInfo/AIDA64 for reading most voltages, temperatures and fan speeds. Its single-ended ADC inputs measure the input voltage referenced to the local SIO ground. With increased VRM output currents, this reading will be more and more inaccurate. We've added a circuit for measuring the differential CPU-die sense and converting it to a single-ended signal to the SIO. The CPU-die sense is accessible through two dedicated pins on the CPU, and are routed to the supply and ground on the CPU die itself. It's typically used by the CPU VRM controller for output voltage control.

    Something to look out for is when you're seeing a voltage reported during load which is much higher than what you've set. It would require a negative load-line which is just not supported on any controller as far as I know. At 0 mOhm load-line, you get exactly what you set (Level 8 on M11).

    The resulting difference can be seen in the graph below.

    Prime95 26.6 12K FFTs


    Manual Mode Voltage = Voltage set in BIOS
    CPU-die Sense = DMM measurement of the CPU die-sense pins, "true" CPU Core Voltage
    Socket MLCC = DMM measurement of the capacitors at the back of the socket
    SIO (traditional) = Software reading with standard SIO voltage sense circuit
    SIO (Maximus XI Hero) = Software reading with the improved SIO voltage sense circuit

  • Q: Das Bluetooth funktionert mit den ASUS Treibern nicht. Gibt es dafür eine Lösung?
  • A: Mit den original Intel Treibern v20.70.0.4 gibt es laut Low keine Probleme (Download).

  • Q: Meine Tastatur wird beim Systemstart nicht rechtzeitig initialisiert. Wie komme ich ins UEFI?
  • A: Die einfachste Möglichkeit ist es, wie im Handbuch beschrieben die Reset Taste dafür zu verwenden. Wer keine Taste mehr dafür an seinem Gehäuse hat, kann auch den Onboard Button verwenden. Für wen weder das Eine noch das Andere in Frage kommt, der kann alternativ auch einen Start ins UEFI mit dem Power Button erzwingen (siehe Handbuch Seite 3-2 "Entering BIOS Setup after POST").

  • Q: Wie sind die einzelnen M.2 Steckplätze genau angebunden?
  • A: Die beiden auf dem DIMM.2 Modul, teilen sich PCIe Lanes von der CPU mit dem PEG. Wenn das DIMM.2 verwendet wird, reduziert sich dessen Anbindung auf x8. Die beiden Steckpätze auf dem MAinboard selbst sind mit PCIe Lanes vom Chipsatz angebunden. Man hat also die frei Wahl, was einem wichtiger ist (Storage/GPU-Performance).

    Anhang anzeigen 457651

  • Q: Was ist der Unterschied zwischen XMP-1 und XMP2? Mein Kit sollte eigentlich gar kein zweites XMP besitzen.
  • A: ASUS hat den Z390 Modellen eine Funktion spendiert, die statt dem originalen XMP des RAM-Hertellers (XMP-2), von ASUS optmierte Einstellungen verwendet (XMP-1). In der Regel ist XMP-1 zu bevorzugen und etwas performanter, im Fall von Performance- oder Stabilitätsproblemen, empfiehlt es sich aber auf XMP-2 auszuweichen.
    Silent Scone@ASUS schrieb:
    On Z390, there is now the option to use the DIMM profile which is XMP II. These settings are not validated, so mileage will vary depending on the kit and CPU.

    XMP I - Board optimised timings

    XMP II - Default XMP timings

    Often, XMP II timings will be slightly looser depending on the memory kit. If you check within the UEFI or memtweakit, you'll see a difference in memory subsets.

  • Q: Wie stelle ich die RTL/IOL richtig ein?
  • A: Dazu hat swdtechnik eine Anleitung im Coffee Lake RAM OC Thread gepostet:
    Nun wegen RTL`s und IO-L`s und wie man steuern bzw. beeinflussen kann:

    wir gehen ins Bios und setzen MRC Fast Boot auf [Disabled]
    (wenn Modulen B-Die A2 sind dann zusätzlich noch Trace Centering auf [Enabled])
    dann MCH Full Check auf [Enabled]
    dazu noch Round Trip Latency auf [Enabled]

    noch müssen wir folgende Settings unbedingt auf diese Werte setzen :

    DRAM RTL INIT value [x Wert]
    DRAM RTL (CHA DIMM0 Rank0) [Auto]
    DRAM RTL (CHA DIMM0 Rank1) [Auto]
    DRAM RTL (CHA DIMM1 Rank0) [Auto]
    DRAM RTL (CHA DIMM1 Rank1) [Auto]
    DRAM RTL (CHB DIMM0 Rank0) [Auto]
    DRAM RTL (CHB DIMM0 Rank1) [Auto]
    DRAM RTL (CHB DIMM1 Rank0) [Auto]
    DRAM RTL (CHB DIMM1 Rank1) [Auto]
    DRAM IOL (CHA DIMM0 Rank0) [Auto]
    DRAM IOL (CHA DIMM0 Rank1) [Auto]
    DRAM IOL (CHA DIMM1 Rank0) [Auto]
    DRAM IOL (CHA DIMM1 Rank1) [Auto]
    DRAM IOL (CHB DIMM0 Rank0) [Auto]
    DRAM IOL (CHB DIMM0 Rank1) [Auto]
    DRAM IOL (CHB DIMM1 Rank0) [Auto]
    DRAM IOL (CHB DIMM1 Rank1) [Auto]
    CHA IO_Latency_offset [21]
    CHB IO_Latency_offset [21]
    CHA RFR delay [14]
    CHB RFR delay [14]


    den DRAM RTL INIT value [x Wert] rechnen wir mit : (euer tCAS x 2) + IO-L bzw. 4 + IOL Offset bzw. 21 + 10

    Jetzt wo alles eingestellt, speichern und Neustarten!
    Wenn bootet wieder ins Bios und NUR DRAM RTL INIT value auf eine Zahl runter setzen, speichern und Neustarten!
    Und nun so weiter wiederholen mit DRAM RTL INIT value Senkung bis nicht mehr bootet.
    Nun haben wir irgendwann Punkt erreicht wo es nicht mehr bootet, dann Power Knopf 5 Sek. lang halten
    Rechner geht dann aus.
    Wieder Start Knopf drücken, mit F1 ins Bios landen und DRAM RTL INIT value auf den letzten funktionierenden Wert setzen, speichern und Neustarten und ins Windows booten lassen.
    So, sind wir im Windows,
    Starten nun und ASRock Timing Configurator Programm und schauen auf unsere IO-L´s an!
    Die werden im Idealfall gleich sein 7-7 oder 6-6 also, wenn nicht (was am meisten der Fall ist) zbsp. 7-6 oder 6-7 oder 7-13 oder 11-7 oder was auch immer,
    dann alles was wir nun brauchen ist nur auf unser Channel A or Channel B, schauen bei dem IOL Wert falsch ist.

    Beispiel:
    euer letzte ermittelte bootfähige DRAM RTL INIT value Wert ist 68 <---- nur für Beispiel genommene Zahl <---

    dabei hat es folgende RTL/IO-L Kombo bei euer DRAM RTL INIT value 68 trainiert

    62-63-6-7

    aber wir wollen natürlich unsere Werte auf 62-63-6-6 haben
    dann alles was wir nun brauchen ist:

    ins Bios gehen und unser CHB IO_Latency_offset auf von 21 auf [22] setzen weil genau da unser IO-L nicht stimmt! , speichern und Neustarten.
    Nun wird es 62-63-6-6 sein.
    Wollen wir mal unser RTL/IO-L Werte beispielweise auf 62-63-5-5 haben
    dann gehen wir ins Bios und erhöhen unser DRAM RTL INIT value Wert um eins höher UND NOCH beide CHA IO_Latency_offset / CHB IO_Latency_offset auch um eins höher., nun speichern und Neustarten.
    Schon wird es dann 62-63-5-5 sein!

    Falls jemand noch Fragen hat, einfach melden ;)

    P.S. - Was aber komisch oder ein Bug von ASRock Timing Configurator Tool ist - manch mal werden die Änderungen von CH IO_Latency_offset im ASRock Timing Configurator Tool nicht angezeigt (oder es ist nur bei mir so das ASRock Tool spinnt), das Asus MemTweakIt dagegen zeigt die Änderungen immer korrekt an (im Reiter "Timings 4" zusehen).

  • --> Deine Frage hier!

5) ASUS ROG Wallpaper


6) Wasserkühler (Mainboard)





[Sammelthread] ASUS ROG Maximus XI Apex (90MB0XV0-M0EAY0)

Reviews


Inoffizielle BIOS Versionen u.a. für Extrem-OC (Achtung: Nutzung auf eigene Gefahr!)

  • 0021 (OC BIOS, New Sammy A2 Profiles)
  • 0050 (OC BIOS, allows BCLK change with OC PANEL)
  • 0093 (OC BIOS, allows higher voltages without LN2 switch)
  • 0033 (early OC BIOS)

Dancops ApeXI Guide (Samsung 8Gbit B-Die SR/A2): ROG Maximus XI APEX - NEW BIOS PROFILES small guide @ HWBOT Community Forums

M11G_01.jpg M11G_02.jpg M11G_03.jpg M11G_3D.jpg M11G_2D.jpg M11G_BP.jpg M11G_BP2.jpg M11G_3D500.jpg M11G_2D2.jpg M11G_2D500.jpg M11G_3D2.jpg ASUS ROG Maximus XI Gene QVL.png

Zuletzt bearbeitet:
Hi, also Punkt 2.) ist klar.
Das Gene unterstützt keine M2.SATA nur M2.NVME. Hatte das selbe, habe mir dann einfach ne weitere M2 NVME geholt.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Steht so unter den Spezifikationen:

2 x ROG DIMM.2 Module support(CPU_DIMM.2), with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)
Intel® Z390 Chipset :
2 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (x4 PCIE mode)

M2.SATA ist meines Wissen M.2 B Key

What a shice..... Wie behindert ist denn das bei einen 350€+ Mainboard.... Bereue es schon wieder fast, es gekauft zu haben...

Hab das selbe gedacht, aber letztenendes doch nicht bereut :)
Ne Samsung 970 Evo 500Gig gibts ja schon für Teilweise ~100€

Ja, leider ist mir das zu klein - ne 2TB (wie meine SATA ist) kostet leider empfindlich mehr....:motz:

Aber danke für den Hinweis - ich hab schon gedacht ich bin einfach unfähig :wink:

Nochmal zu dem anderen Punkt - hat da jemand eine Idee?
1.) Ich bekomme unter dem Reiter Boot keine "Boot Options Priority" angezeigt (wie in diesem Screenshot https://abload.de/img/mxig40woj52.png)
:

Nachdem ich meine NVMe mit dem Drehstuhl überfahren habe, bin ich tatsächlich auch noch über das SATA M.2 Problem gestolpert :fresse:

Aber zum Glück sind SSDs ja inzwischen spottbillig :d

ps: Es gibt auch ein neues BIOS mit Mini-Changelog:
ASUS schrieb:

pps: OC BIOS Sektionen aktualisiert

Zuletzt bearbeitet:
Wie ist das denn bei dem Apex mit dem DIMM.2 Modul bzw. kann man da die M2 SSDs nur im RAID Modus laufen lassen oder auch ganz normal als zwei Festplatten?

Vielen Dank für die Info. Konnte darüber nämlich nirgends was finden. Bin am überlegen ob ich mir die ATX Version des Boards holen soll. Leider findet man ja kaum Reviews bzw. Tests oder Bewertungen zu dem Board.

Die ATX-Version sieht halt in Gehäusen nicht so verloren aus ^^

Hast Du eine M.2 SATA SSD? Dann solltest Du sowieso das Apex nehmen.

Nein ich habe eine M.2 Nvme SSD und es soll noch eine dazu kommen. Man kann doch zwei Nvme SSDs rein machen oder nicht?

Naja 2x M.2 kann man ja rechts nehben dem Dimm2 Steckplatzt unter diesem Blechstreifen übereinander reinsezzten. Oder meintest du im Dimm2 Steckplatzt kann mann keine M.2 Module auf dieser Steckkarte platzieren.

Wuste ich nicht das dort nur Sata SSD drauf passen.

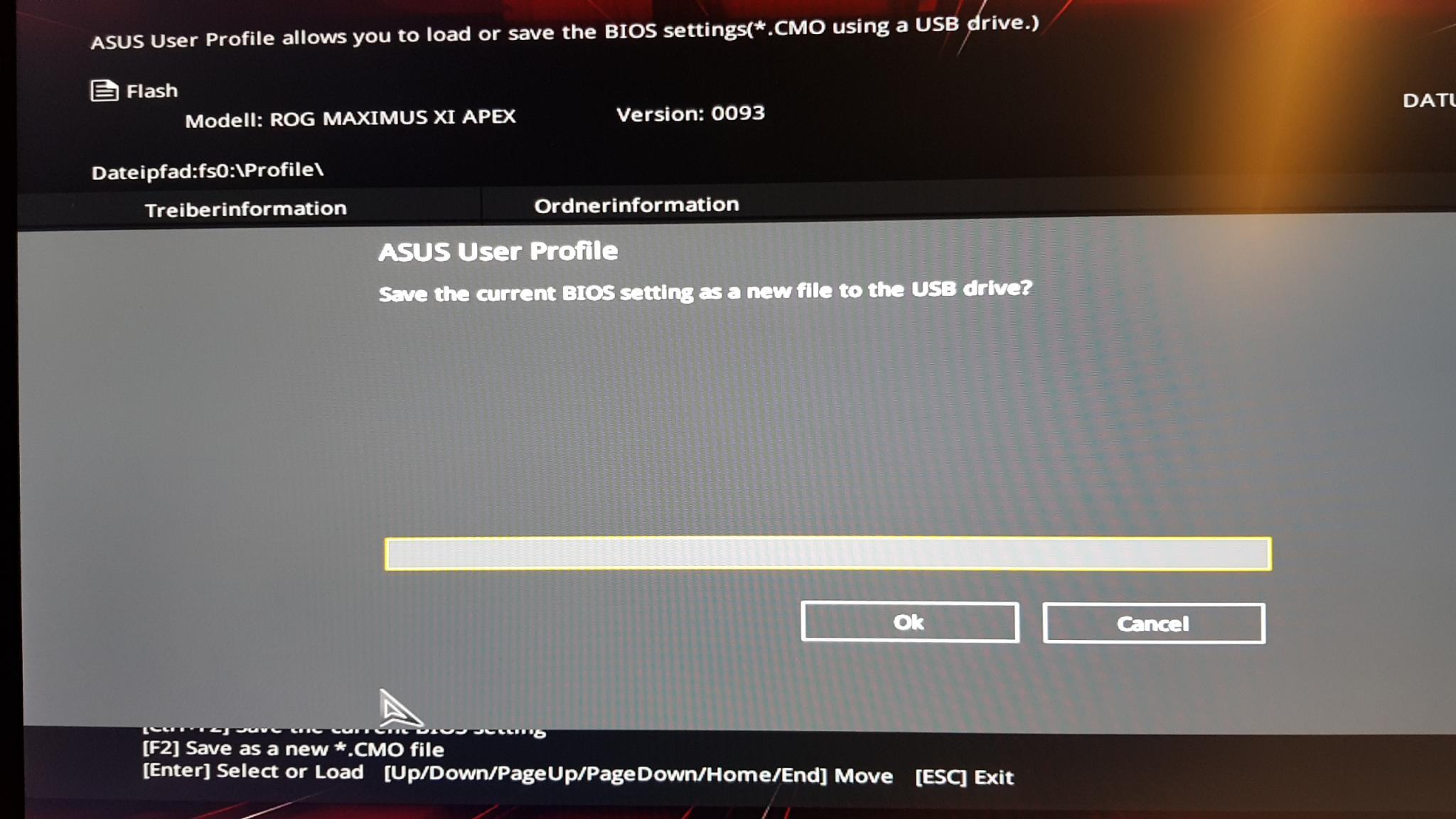

Hallo! Ich möchte meine BIOS-Profile auf USB-Stick speichern , aber irgend wie funktioniert es bei mir nicht, also die sind nicht auf dem Stick, obwohl der erkannt wird. Übersehe ich was?20190413_224614.jpg

Naja 2x M.2 kann man ja rechts nehben dem Dimm2 Steckplatzt unter diesem Blechstreifen übereinander reinsezzten. Oder meintest du im Dimm2 Steckplatzt kann mann keine M.2 Module auf dieser Steckkarte platzieren.

Wuste ich nicht das dort nur Sata SSD drauf passen.

Ich habe mich etwas dumm ausgedrückt.

M.2 SATA kann man auf dem Gene generell nicht gebrauchen.
Und PCIe nur direkt auf dem Board, weil der Dimm.2 ja Lanes klaut.

Hallo, ich hatte das schonmal gefragt und Ihr hattet gesagt das es ein Fehler im Handbuch vom Apex ist.

Aber selbst im geupdateten Handbuch vom April steht immer noch das:

When an M.2 is installed to the DIMM.2_1 slot, the PCIEX16/X8 slot will run in X8 mode.


Ich finde es echt seltsam. Was stimmt denn nun?

Apex = PCIe M.2 im DIMM.2 = Grafikkarte hat 16 Lanes
Gene = PCIe M.2 im Dimm.2 = Grafikkarte hat 8 Lanes

Da ich beide Boards hatte, bzw. das Apex immer noch habe, kann ich definitiv so behaupten.

Ich weiß nur nicht, wie es aussieht, wenn man 2 x PCIe beim Apex im Dimm.2 hat.
Hat das jemand?

Zuletzt bearbeitet:
Ja ich, gpu hat immer 16 Lanes auf dem Apex

Ok ich danke euch.

Wäre ja auch ein Witz wenn es bei so nem teuren Board nicht so ist. Aber das sowas in der Anleitung nicht beschrieben ist...

Aber das sowas in der Anleitung nicht beschrieben ist...
Was ist denn in der Anleitung nicht beschrieben?

Die Anbindung der M2 steht direkt auf der Produktseite und auch direkt in den Specs. Die Grafik ist sogar im Startbeitrag und in der FAQ (für das Gene).

Danke, hab den Link im Startbeitrag ergänzt.

ist beim apex xi und dem bios 0050 irgendwas speziell? kann damit keine settings booten über ddr4-4000.. Qcode 6F.
mit dem 0093 klappt ddr4-4266 problemlos.. auch mit der offiziellen 0903

Warum verwendest du überhaupt ein OC und kein reguläres BIOS?

Es gibt keine genaueren Informationen zu den OC Releases, da diese sich nur an fortgeschrittene User richten und primär zum benchen gedacht sind. Es ist möglich, dass z.B. das Training unterschiedlich für A1 oder A2 optimiziert ist und/oder Spannungen/Timings für den Betrieb bei Alltags-Einstellungen zusätzlich manuell angepasst werden müssen.

Mal eine Frage zum Taktverhalten der CPUs... ich hab alle Dinge wie Speed Step & Shift und C-States auf enabled - trotzdem taktet die CPU im IDLE nicht runter von den ~5Ghz.
Warum macht sie das?
Bei meinem Taichi zuvor taktete sie zum Stromsparen sehr wohl runter, wenn keine Last anlag.

Oder hab ich da eine ASUS Bios Einstellung übersehen.... das Bios ist für mich noch etwas unintuitiv...

Hast du die ganz Normale "Energiesparmodus" einstellung im Windows gemacht,unter Systemsteuerung-Energieeinstzellungen- Energiesparmodus.

Den wenn dort "Höstleistung" oder "Ultimative Leistung" angeklickt ist,wird nicht runtergetaktet.

Ansaonsten muss noch eine Bios einstellung irgendwo sein.....

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
