[User-Review] Buildlog: Voron 2.4r2 350 (Fysetc Kit)
- Ersteller toscdesign
- Erstellt am
toscdesign
Enthusiast
Thread Starter
- Mitglied seit
- 17.02.2022
- Beiträge
- 5.941
Wenn du unten isolierst, kann die wärme ja nur noch nach oben weg. Wenn du unten nicht isolierst staut sich da wärme und dann macht es natürlich Sinn diese mit einem lüfter nach oben zu befördern. Aber ja mal warten was die Chiefs sagen
- Mitglied seit
- 04.04.2013
- Beiträge
- 2.978
Also :
Du nutzt den Raum unter dem Bett einen Nevermore drunter zu schnallen und zusätzlich Blower. (2 Stück)
Und du willst dann auch, dass das Bett nicht isoliert ist nach unten, da du dadurch die Wärme schneller durch die Lüfter nach oben bekommst.
Fazit : Keine Isolierung drunter !
Du nutzt den Raum unter dem Bett einen Nevermore drunter zu schnallen und zusätzlich Blower. (2 Stück)
Und du willst dann auch, dass das Bett nicht isoliert ist nach unten, da du dadurch die Wärme schneller durch die Lüfter nach oben bekommst.
Fazit : Keine Isolierung drunter !
toscdesign
Enthusiast
Thread Starter
- Mitglied seit
- 17.02.2022
- Beiträge
- 5.941
Heute war das Druckbett dran.

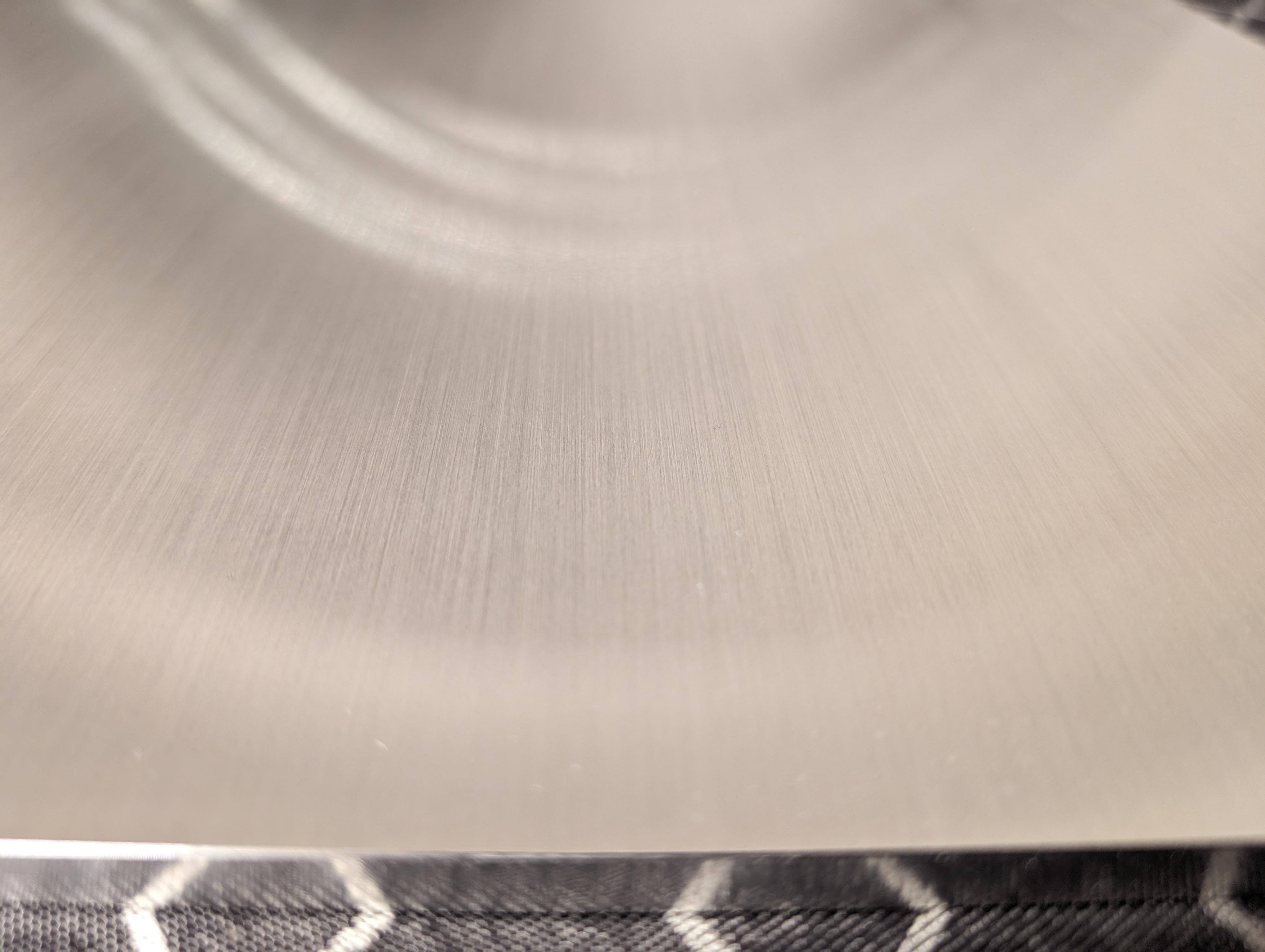

Erstmal muss ich Fysetc loben, die Alu Platte ist super verarbeitet.
Die Oberfläche ist richtig sauber Plan geschliffen
Zuerst habe ich wie in der Anleitung die Magnetplatte oben aufgeklebt um dann festzustellen, das man nicht mehr an die Schrauben zur Befestigung kommt.

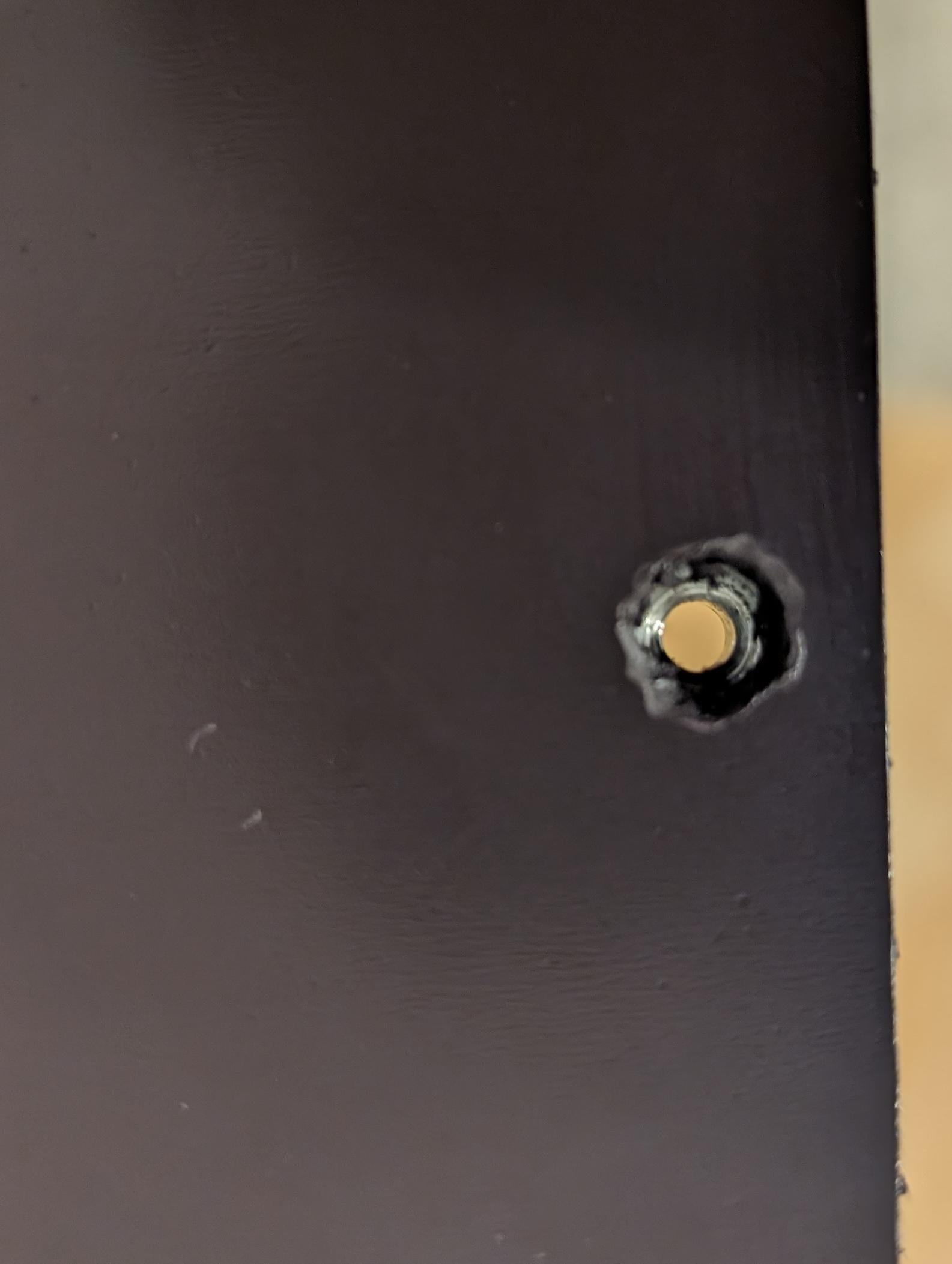

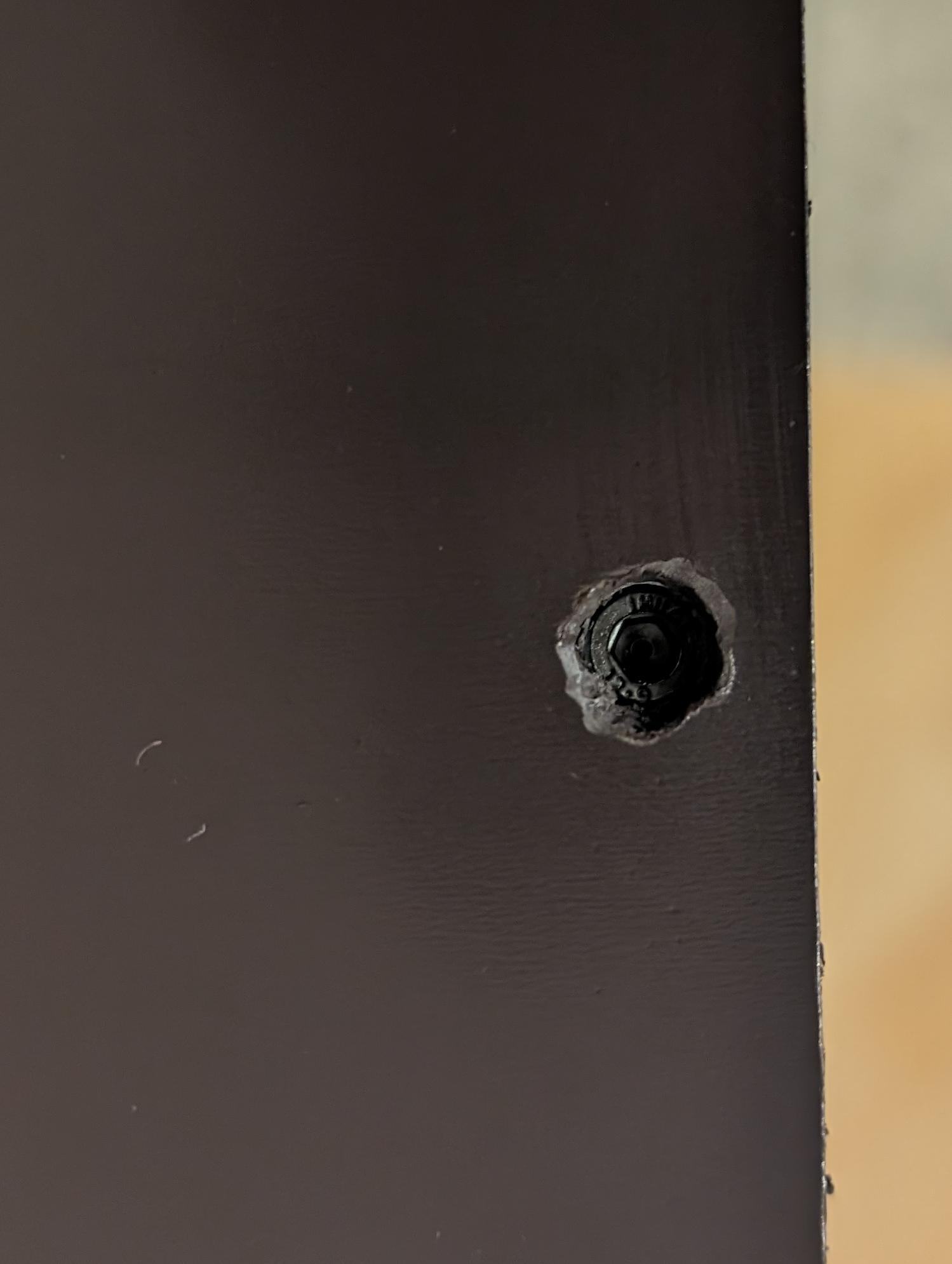

Also an den entsprechenden Stellen, leider die Magnetplatte durchgebohrt und so gut es ging mit einem Messer entgratet.
Dann natürlich auf die Rückseite die Heizplatte geklebt.
Welche wie schon am Anfang beschrieben, erfreulich die ganze Fläche abdeckt
Auch nicht üblich bei vielen Sets.

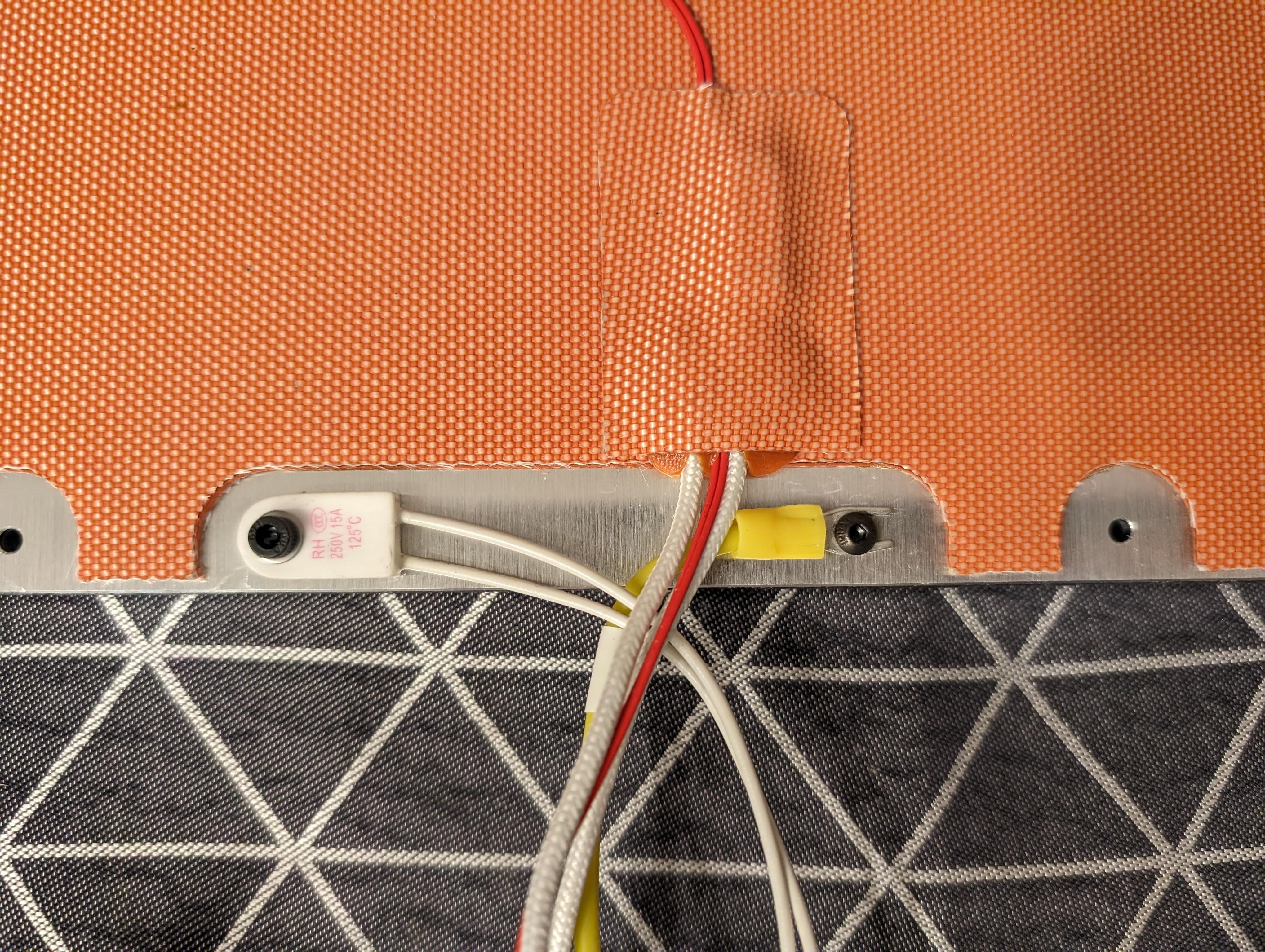

Dann kam natürlich die Verkabelung dran.
Hier gefällt mir nicht, dass das Erdungskabel 1. die falsche Farbe besitzt (nicht Grün-Gelb) und 2. Gabelkabelschuhe verwendet wurden.
Diese können sich unter der Schraube mit der Zeit rausvibrieren, sehr schlecht bei der wichtigsten Leitung im ganzen Drucker
Hier werde ich, sobald der Drucker mal läuft, das Kabel durch das richtige und dann auch mit Ringkabelschuh ersetzen.
Was auch schlecht gelöst ist, ist die Crimpung des Kabelschuhs. Dort wurde das Kunsstoffteil so verformt (wahrscheinlich falsche Crimpzange verwendet), dass es oben übersteht und dazu noch scharfkanntig ist.
Dort kann sich wunderbar die 230V Leitung aufscheuern. Habe das erstmal vorrübergehend mit Kaptonband und einem geschickt plazierten Kabelbinder entschärft.
Das wars auch schon der Teil mit dem Druckbett.
Am Wochende ist geplant die restlichen Linearschinen zu reinigen und zu fetten und die Gantry zusammenzubauen.
Hoffe, das nichts dazwischen kommt.

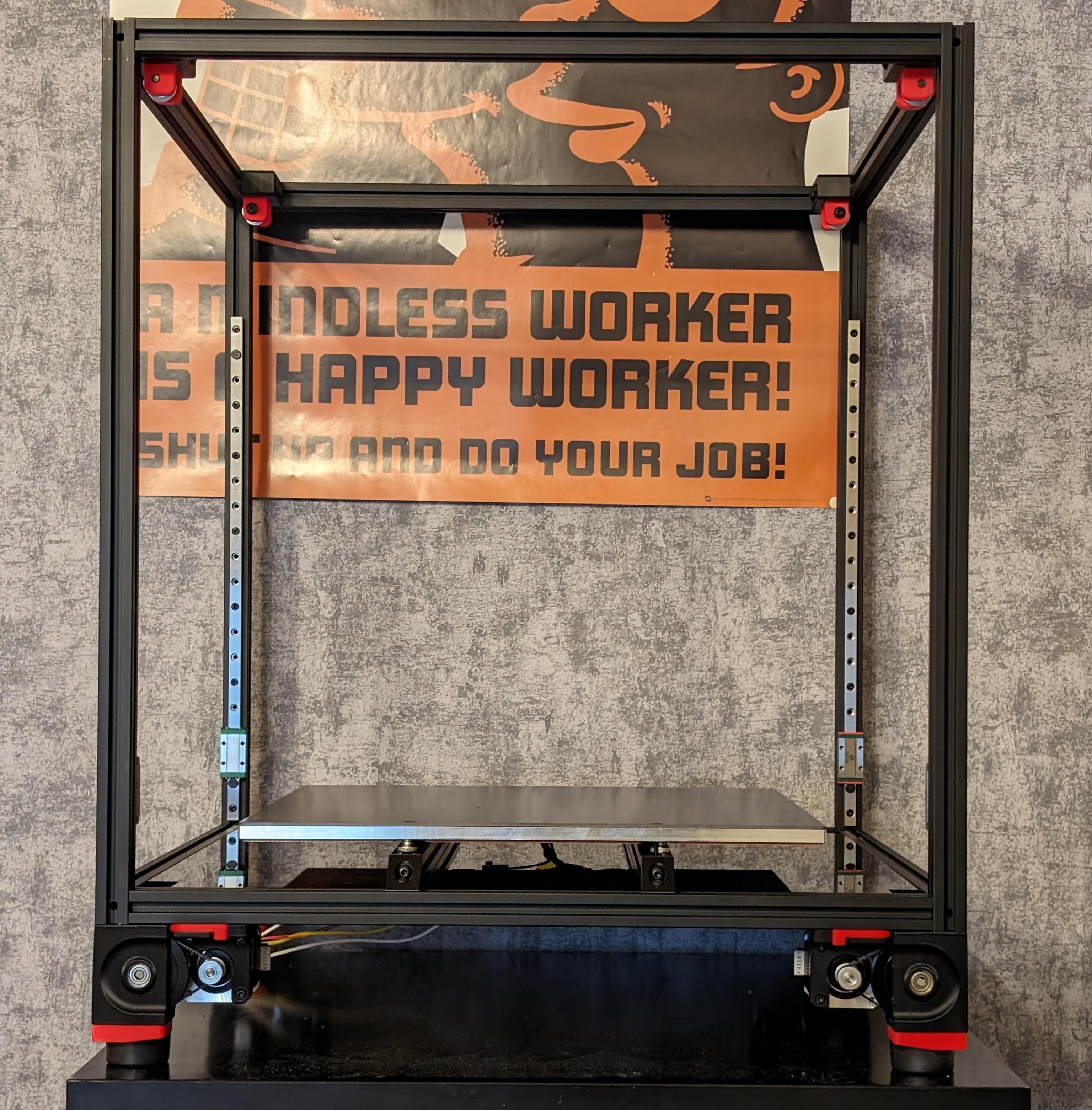

Aktueller Stand:
Erstmal muss ich Fysetc loben, die Alu Platte ist super verarbeitet.
Die Oberfläche ist richtig sauber Plan geschliffen
Zuerst habe ich wie in der Anleitung die Magnetplatte oben aufgeklebt um dann festzustellen, das man nicht mehr an die Schrauben zur Befestigung kommt.
Also an den entsprechenden Stellen, leider die Magnetplatte durchgebohrt und so gut es ging mit einem Messer entgratet.
Dann natürlich auf die Rückseite die Heizplatte geklebt.
Welche wie schon am Anfang beschrieben, erfreulich die ganze Fläche abdeckt
Auch nicht üblich bei vielen Sets.
Dann kam natürlich die Verkabelung dran.
Hier gefällt mir nicht, dass das Erdungskabel 1. die falsche Farbe besitzt (nicht Grün-Gelb) und 2. Gabelkabelschuhe verwendet wurden.
Diese können sich unter der Schraube mit der Zeit rausvibrieren, sehr schlecht bei der wichtigsten Leitung im ganzen Drucker
Hier werde ich, sobald der Drucker mal läuft, das Kabel durch das richtige und dann auch mit Ringkabelschuh ersetzen.
Was auch schlecht gelöst ist, ist die Crimpung des Kabelschuhs. Dort wurde das Kunsstoffteil so verformt (wahrscheinlich falsche Crimpzange verwendet), dass es oben übersteht und dazu noch scharfkanntig ist.
Dort kann sich wunderbar die 230V Leitung aufscheuern. Habe das erstmal vorrübergehend mit Kaptonband und einem geschickt plazierten Kabelbinder entschärft.
Das wars auch schon der Teil mit dem Druckbett.
Am Wochende ist geplant die restlichen Linearschinen zu reinigen und zu fetten und die Gantry zusammenzubauen.
Hoffe, das nichts dazwischen kommt.
Aktueller Stand:
toscdesign
Enthusiast
Thread Starter
- Mitglied seit
- 17.02.2022
- Beiträge
- 5.941
Heute baue ich mal die Flying Gantry zusammen.
Zuerst waren die Linearschienen dran.
Habe die wie schon vorher einmal beschrieben, mit ISO gewaschen.
Die müssen jetzt noch abtrocknen, bevor ich diese fetten kann.
Aber es gibt immerhin erfreuliche Nachrichten, alle dieser Schienen waren in Ordnung, kein haken oder ähnliches
Es war wirklich nur die eine Schiene im Set hinüber, welche ich ersetzt hatte.
@Ahrimaan
Danke für den Tipp mit der Heißluft um die Stressmarken an den Druckteilen zu entfernen.
Das ging mit der Heißluft Lötstation (eingestellt auf 210°C und max. Luftdurchsatz) relativ problemlos.
Nur kurz ranhalten ist relativ 😅
Man muss schon einen Moment dran bleiben, dann sieht man auch wie diese Marken langsam verschwinden.
Beim schwarzen Filament etwas schneller als beim roten. Aber es geht problemlos
Zuerst waren die Linearschienen dran.
Habe die wie schon vorher einmal beschrieben, mit ISO gewaschen.
Die müssen jetzt noch abtrocknen, bevor ich diese fetten kann.
Aber es gibt immerhin erfreuliche Nachrichten, alle dieser Schienen waren in Ordnung, kein haken oder ähnliches
Es war wirklich nur die eine Schiene im Set hinüber, welche ich ersetzt hatte.
@Ahrimaan
Danke für den Tipp mit der Heißluft um die Stressmarken an den Druckteilen zu entfernen.
Das ging mit der Heißluft Lötstation (eingestellt auf 210°C und max. Luftdurchsatz) relativ problemlos.
Nur kurz ranhalten ist relativ 😅
Man muss schon einen Moment dran bleiben, dann sieht man auch wie diese Marken langsam verschwinden.
Beim schwarzen Filament etwas schneller als beim roten. Aber es geht problemlos
Zuletzt bearbeitet:
Gut zu wissen, ich überlege schon länger ob es sich für mich lohnt noch ne Heißluftpistole zu kaufen. Also ob ich die 100€ net lieber woanders investiere oder so.
Weil bspw auch Schrumpfschlauch mach ich bisher immer mit feuerzeug und das is eig oft schon zu viel des Guten.
Weil bspw auch Schrumpfschlauch mach ich bisher immer mit feuerzeug und das is eig oft schon zu viel des Guten.
toscdesign
Enthusiast
Thread Starter
- Mitglied seit
- 17.02.2022
- Beiträge
- 5.941
@Morpheuz
Die hier habe ich mir geholt, die 959D:
Ist eine umgelabelte Yihua, also eine der besseren Chinesen.
Mit 51€ ist der Preis richtig gut, für das gebotene.
- 3 Temperatur Speicherplätze
- Temperatur per Taster in 1°C Schritten einstellbar
- Stufenlose Luftdurchsatzregelung über den Drehknopf
- automatisches Ab- und Einschalten bei Ablage bzw. Entnahme des Heißluftgebläses aus der Halterung
Nochmal ne Frage an die Voron Experten.
Bin gerade dabei die XY Joints zusammen zu bauen.

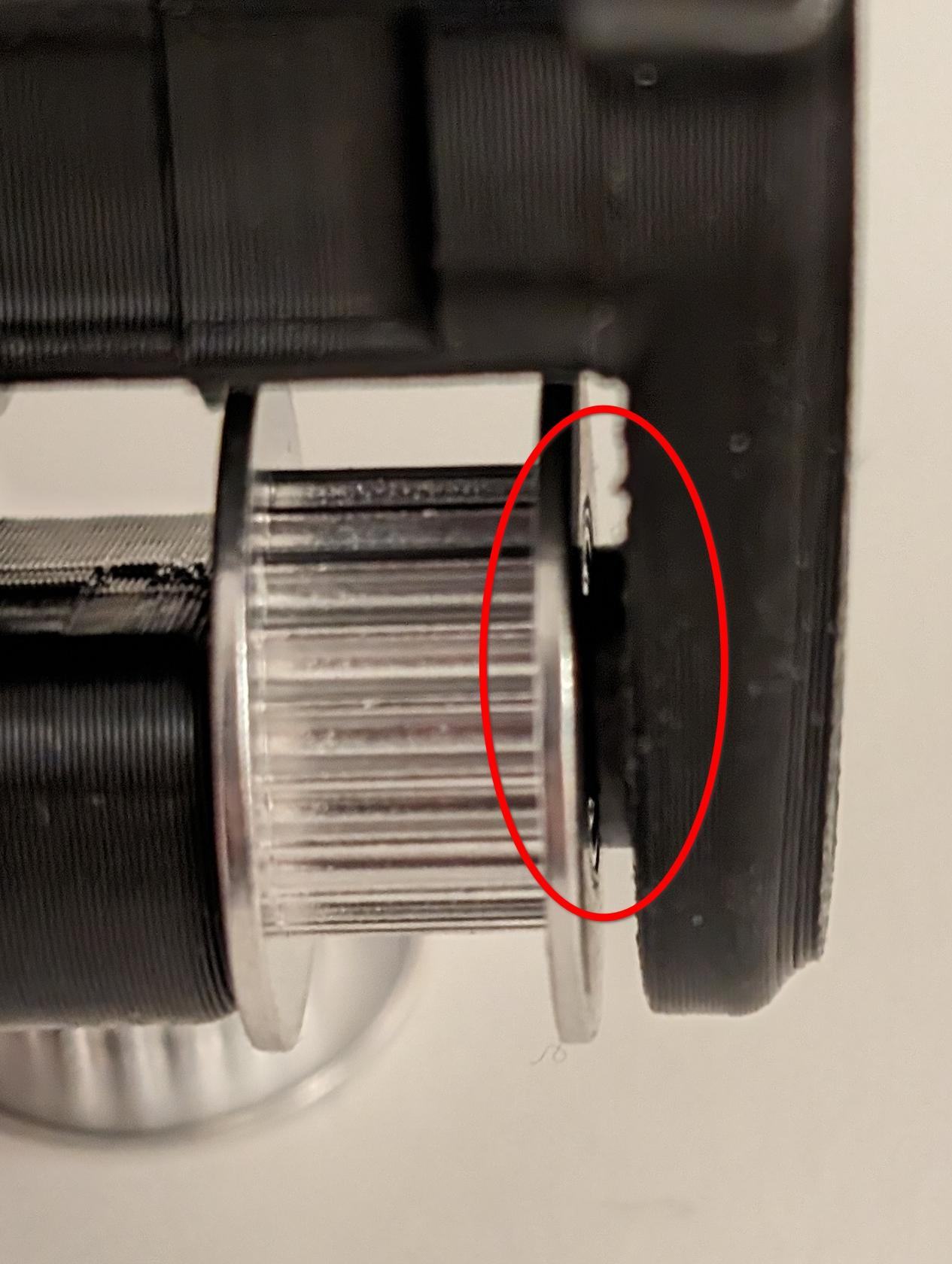

Dabei ist mir aufgefallen, das bei einen der Joints recht viel Platz zwischen Pulley und Kunststoff ist, beim anderen nicht.
Soll das so?
Die hier habe ich mir geholt, die 959D:
Digital Lötstation HeiÃluft Lötkolben Feinlötkolben Lötset Entlötpumpe Lötzinn | eBay
1 x Lötkolben. Lagerung luftfeuchtigkeit: 35% ~ 45%. - lagerung luftfeuchtigkeit: 35% ~ 45%. Luftfeuchtigkeit speichern: 35% ~ 45%. â Das Design für den Hauptschalter hinter der Geräte, ist um die Sicherheit zu verbessern.
www.ebay.de
Ist eine umgelabelte Yihua, also eine der besseren Chinesen.
Mit 51€ ist der Preis richtig gut, für das gebotene.
- 3 Temperatur Speicherplätze
- Temperatur per Taster in 1°C Schritten einstellbar
- Stufenlose Luftdurchsatzregelung über den Drehknopf
- automatisches Ab- und Einschalten bei Ablage bzw. Entnahme des Heißluftgebläses aus der Halterung
Beitrag automatisch zusammengeführt:
Nochmal ne Frage an die Voron Experten.
Bin gerade dabei die XY Joints zusammen zu bauen.
Dabei ist mir aufgefallen, das bei einen der Joints recht viel Platz zwischen Pulley und Kunststoff ist, beim anderen nicht.
Soll das so?
Zuletzt bearbeitet:
- Mitglied seit
- 04.04.2013
- Beiträge
- 2.978
Du hast aber schon den richtigen genommen für GT2 20 Tooth oder ?

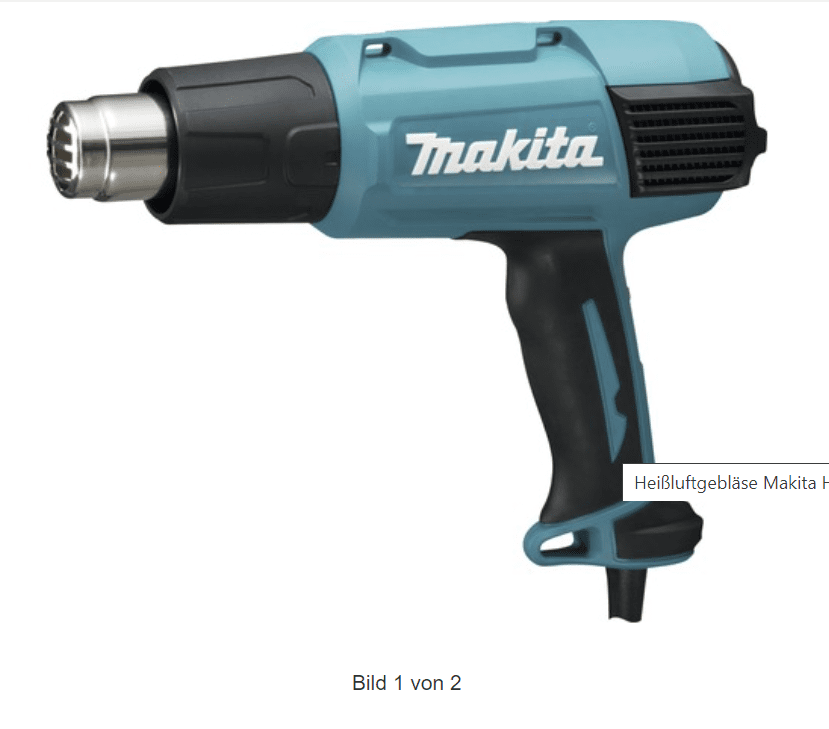

Ich meinte jetzt sowas:@Morpheuz
Die hier habe ich mir geholt, die 959D:
Digital Lötstation HeiÃluft Lötkolben Feinlötkolben Lötset Entlötpumpe Lötzinn | eBay
1 x Lötkolben. Lagerung luftfeuchtigkeit: 35% ~ 45%. - lagerung luftfeuchtigkeit: 35% ~ 45%. Luftfeuchtigkeit speichern: 35% ~ 45%. â Das Design für den Hauptschalter hinter der Geräte, ist um die Sicherheit zu verbessern.www.ebay.de
Ist eine umgelabelte Yihua, also eine der besseren Chinesen.
Mit 51€ ist der Preis richtig gut, für das gebotene.
Nur halt mit Akku (wenn möglich bspw Ryobi, da hab ich schon nen Akku und andere Geräte. Oder notfalls sowas wie Einhell mit den Power X-Change Akkus, da gibts brauchbare Adapter für Ryobi)
toscdesign
Enthusiast
Thread Starter
- Mitglied seit
- 17.02.2022
- Beiträge
- 5.941
Jupp,
wie schon geschrieben, bei dem einen XY passt es, da ist kein Spiel und bei dem anderen schon.
Beitrag automatisch zusammengeführt:
War mir mit geünschter Ausstattung zu teuer
- Mitglied seit
- 04.04.2013
- Beiträge
- 2.978
Also habe mal in die Druckdateien rein geschaut und es sieht normal aus.
Ich habe nur die Pinned mod, da sind eh andere Teile.
Im Grunde ist es egal, da die Position von dem Belt bestimmt wird.
Hauptsache es läuft frei
toscdesign
Enthusiast
Thread Starter
- Mitglied seit
- 17.02.2022
- Beiträge
- 5.941
Ich habe mir noch mal beide Teile angeschaut.
Bei dem ohne Spiel sind so ne Art gedruckte Unterlegschreiben (Abstandshalter) im Druckteil.
Bei dem mit Spiel nicht
- Mitglied seit
- 04.04.2013
- Beiträge
- 2.978
Ist das rechts oder links ?

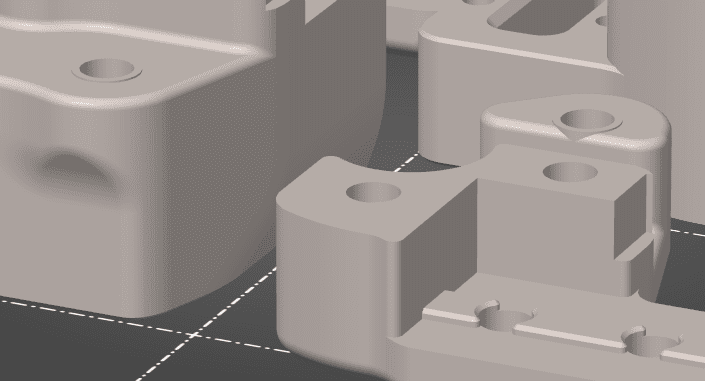

Schaumal, das ist Links:
und das rechts.
Links gibt es die Erhebung bzw den Ring, rechts nicht
toscdesign
Enthusiast
Thread Starter
- Mitglied seit
- 17.02.2022
- Beiträge
- 5.941
Der rechte ist ohne Spiel, der linke ist mit Spiel
- Mitglied seit
- 04.04.2013
- Beiträge
- 2.978
Wenn die Dateien so sind, mag das wohl richtig sein
Wie gesagt, die letzten die ich gebaut hatte waren von Anfang an mit Pin Mod
Aber ja , finde das merkwüdig, aber die original STL ist genau so
Nur um sicher zu gehen: Beide Teile sitzen flush drauf, es gibt keine Lücke sonst wo ? Und der Pulley ist wirklich innen 7mm (die haben einen mm oder 1.5mm "karenz") ?

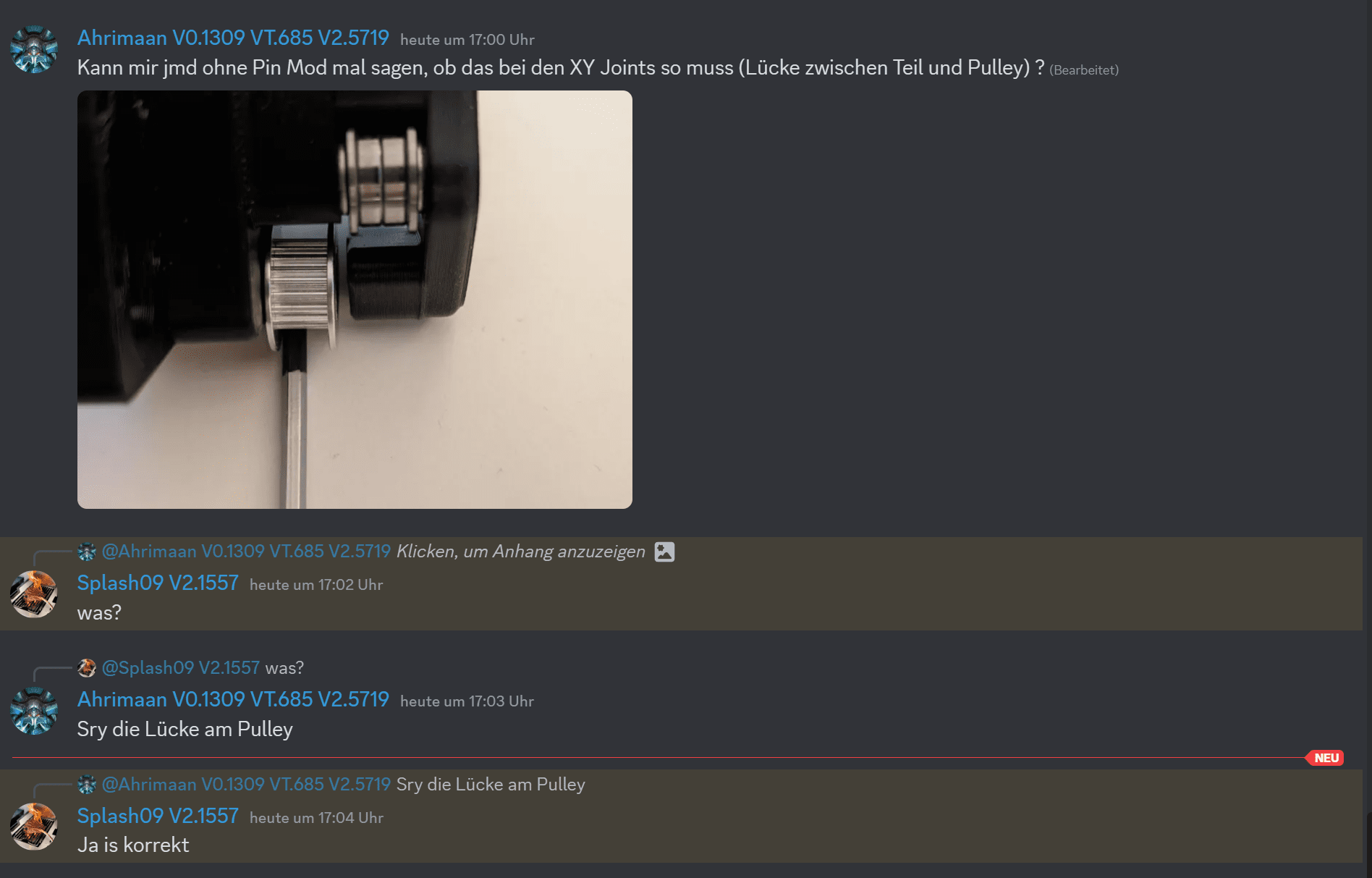

EDIT 2: Wir reden hier aber von einer Lücke die max 2-3mm ist nicht verrückt machen
EDIT3:
JA PASST !
Zuletzt bearbeitet:
toscdesign
Enthusiast
Thread Starter
- Mitglied seit
- 17.02.2022
- Beiträge
- 5.941

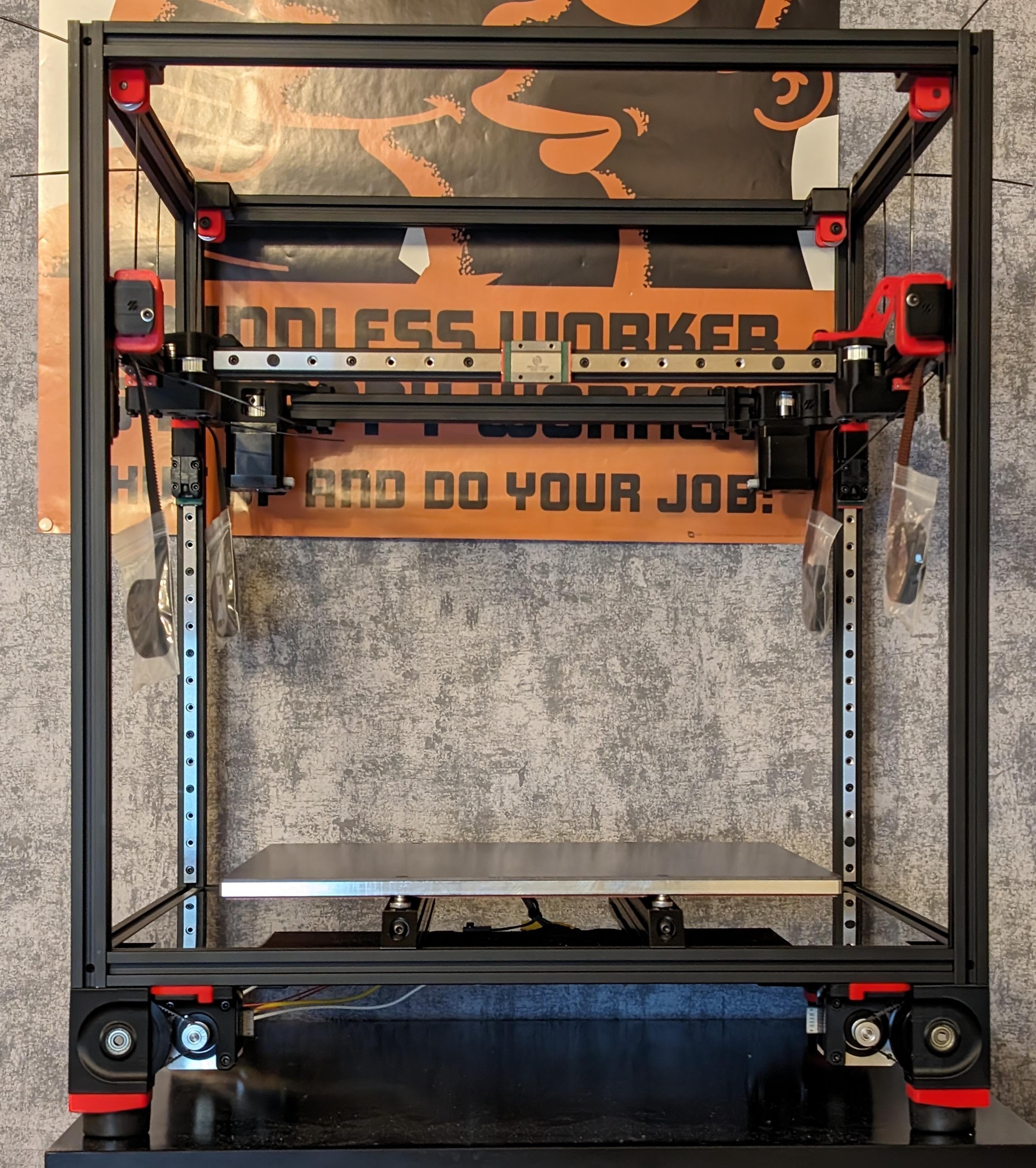

So, die Gantry ist zusammengebaut.
Bis auf das mit dem Spiel am Pulley gab es wieder keine Probleme.
Das macht mir langsam Angst, das läuft alles zu gut
Jetzt gibts erstmal was zu essen, habe Hunger 😅
Bis auf das mit dem Spiel am Pulley gab es wieder keine Probleme.
Das macht mir langsam Angst, das läuft alles zu gut
Jetzt gibts erstmal was zu essen, habe Hunger 😅
- Mitglied seit
- 04.04.2013
- Beiträge
- 2.978
Beim ausrichten des ganzen Krams wirst du die Energie brauchen
toscdesign
Enthusiast
Thread Starter
- Mitglied seit
- 17.02.2022
- Beiträge
- 5.941
Warum sagt mit eigentlich keiner, dass ich die Gantry falsch rum zusammengebaut habe?
Die vorderen Idler müssen nach innen zeigen und nicht nach außen
Die vorderen Idler müssen nach innen zeigen und nicht nach außen
Zuletzt bearbeitet:
- Mitglied seit
- 04.04.2013
- Beiträge
- 2.978
Weil ich ehrlicherweise das Bild nicht angeschaut habeWarum sagt mit eigentlich keiner, dass ich dei Gantry falsch rum zusammengebaut habe?
Die vorderen idler m,üssen nach innen zeigen und nicht nach außen
toscdesign
Enthusiast
Thread Starter
- Mitglied seit
- 17.02.2022
- Beiträge
- 5.941
So das wars erstmal für heute.
Für die Riemen und die ganze Ausrichterei brauche ich mehr Konzentration 😅
Für die Riemen und die ganze Ausrichterei brauche ich mehr Konzentration 😅
toscdesign
Enthusiast
Thread Starter
- Mitglied seit
- 17.02.2022
- Beiträge
- 5.941
So die Z-Belts sind eingebaut und auch die Gantry ausgerichtet.
Die XY Achsen laufen butterweich ohne hackeln
Nun geht es an den Druckkopf.
Erstmal nach der falschen Anleitung vorgegen wollen
Hab doch nen XOL Toolhead!
Danke @Ahrimaan für die Erinnerung
Da ich gerade festellen musste, dass ich vergessen habe die Metallteile für den Toolhead zu bestellen,
gehts hier erstmal nicht weiter
Erstmal die Teile bestellen.
Mal ne Frage zum Thema Endstops:
Bei dem Set waren TMC2209 Motor Treiber + Endstop Switches dabei.
Sollte man hier direkt auf Sensorless Homing setzen oder nicht?
Die XY Achsen laufen butterweich ohne hackeln
Nun geht es an den Druckkopf.
Erstmal nach der falschen Anleitung vorgegen wollen
Hab doch nen XOL Toolhead!
Danke @Ahrimaan für die Erinnerung
Da ich gerade festellen musste, dass ich vergessen habe die Metallteile für den Toolhead zu bestellen,
gehts hier erstmal nicht weiter
Erstmal die Teile bestellen.
Mal ne Frage zum Thema Endstops:
Bei dem Set waren TMC2209 Motor Treiber + Endstop Switches dabei.
Sollte man hier direkt auf Sensorless Homing setzen oder nicht?
- Mitglied seit
- 04.04.2013
- Beiträge
- 2.978
Persönlich finde ich (und viele teilen meine Meinung) Sensorless Homing ist nicht gut.
Es ist zu "sensibel".
Bau lieber die Endstops an
toscdesign
Enthusiast
Thread Starter
- Mitglied seit
- 17.02.2022
- Beiträge
- 5.941
Dann muss ich mal schauen, wo meine Omron Schalter sind, keine Lust die Schalter auszulöten.Bau lieber die Endstops an
Denn Fysetc hat es gut gemeint und die Schalter schon auf Platinen gelötet für den einfacheren Einbau,
natürlich sind die Platinen an den Stealthburner angepasst
Ich mag auch eher Hardware Endstop. Wenn der mal ausfällt (richtig verbaut und angelötet vorausgesetzt) bekommt der Drucker das ja auch mit und gibt Fehler (wars auf NC gelötet? hab's grade auswendig net ).
Und vor allem Z. Keine Lust das das Bett als sensorless homing bumse herhalten muss (gibt ja so Spezis die das so aufgebaut haben)
Und vor allem Z. Keine Lust das das Bett als sensorless homing bumse herhalten muss (gibt ja so Spezis die das so aufgebaut haben)
toscdesign
Enthusiast
Thread Starter
- Mitglied seit
- 17.02.2022
- Beiträge
- 5.941
So,
hab mal geschaut, von den fehlenden Metallteilen, habe ich einiges da bzw. hat mein Vater noch einiges, könnte ich die Tage abholen.
Was mir jetzt noch fehlt sind:
- Heatset Insert M2.5x4x3.5
- Heatset Insert M2x4x3.5
Die 2,5er mit einem Außendruchmesser 3.5 bekomme ich überall.
Bei den 2er mit einem Außendurchmesser 3.5 da habe ich nur welche mit Außendurchmesser 3.2 gefunden.
Kann es sein, dass im XOL Github ein Tippfehler drin ist?
hab mal geschaut, von den fehlenden Metallteilen, habe ich einiges da bzw. hat mein Vater noch einiges, könnte ich die Tage abholen.
Was mir jetzt noch fehlt sind:
- Heatset Insert M2.5x4x3.5
- Heatset Insert M2x4x3.5
Die 2,5er mit einem Außendruchmesser 3.5 bekomme ich überall.
Bei den 2er mit einem Außendurchmesser 3.5 da habe ich nur welche mit Außendurchmesser 3.2 gefunden.
Kann es sein, dass im XOL Github ein Tippfehler drin ist?
- Mitglied seit
- 04.04.2013
- Beiträge
- 2.978
Xol Toolhead Hardware Kit Update 2023-12-21 | RT10135
Xol Hardware Kit (for Update 2023-12-21) Includes carriage parts, toolhead mounting hardware and optional hardware. Includes some spare screws and inserts. Note that the screws to mount the extruder are not included, as these vary depending on the specif…
www.replimat.eu
mag sein, hier verkauft Sie auch nur 3.5
toscdesign
Enthusiast
Thread Starter
- Mitglied seit
- 17.02.2022
- Beiträge
- 5.941
Ne hast das falsch verstanden.
Zu kaufen finde ich nur 3.2 und in der BOM steht 3.5
Alles andere habe/bekomme ich ja, mir fehlen wirklich nur die Einpressmuttern
Zu kaufen finde ich nur 3.2 und in der BOM steht 3.5
Alles andere habe/bekomme ich ja, mir fehlen wirklich nur die Einpressmuttern
- Mitglied seit
- 04.04.2013
- Beiträge
- 2.978
Dann kauf bei Replimat , da ist alles drin
toscdesign
Enthusiast
Thread Starter
- Mitglied seit
- 17.02.2022
- Beiträge
- 5.941
Wegen einem Teil?
Ne das macht kein Sinn.
Dann suche ich mal beim Ali
Hab ja alle anderen Teile bzw. mein Vater hat einiges da.
Ne das macht kein Sinn.
Dann suche ich mal beim Ali
Hab ja alle anderen Teile bzw. mein Vater hat einiges da.
Ähnliche Themen
