[Sammelthread] DFI LANparty DK P45-T2RS / T3RS / Plus (Intel P45) [11]

​






​


​



​


Zitat:
  • CPU
    • LGA 775 socket for:
      - Intel® Core2 Quad and Intel® Core2 Duo
    • Supports Intel Enhanced Memory 64 Technology (EMT64T)
    • Supports Enhanced Intel SpeedStep Technology (EIST)
    • Supports Intel Hyper-Threading Technology
    • Supports 1333/1066/800MHz FSB
    • Supports Enhanced Intel SpeedStep Technology (EIST)
  • Intel® chipset
    • Intel® chipset
      - Northbridge:
      Intel® P45 Express chipset
      Intel® Fast Memory Access technology
      - Southbridge: Intel® ICH10R
  • Memory
    • Four 240-pin DDR2 DIMM sockets
    • Supports DDR2 1200(O.C.)/1066/800/667 MHz
    • Delivers up to 12.8Gb/s bandwidth
    • Supports dual channel (128-bit wide) memory interface
    • Supports non-ECC unbuffered DIMMs
    • Supports up to 16GB system memory
  • Expansion Slots
    • 2 PCI Express (Gen 2) x16 slots - 2-way CrossFire: One slot operating at x16 (16-lane port) or two slots each operating at x8 (8-lane ports) bandwidth
    • 2 PCI Express x1 slots
    • 2 PCI slots
  • BIOS
    • Award BIOS
    • 8Mbit SPI flash BIOS
    • CMOS Reloaded
  • Audio
    • Realtek ALC885 High Definition audio CODEC
    • 8-channel audio output
    • DAC SNR/ADC SNR of 106dB/101dB
    • Full-rate lossless content protection technology
    • Optical S/PDIF-out and coaxial RCA S/PDIF-out interfaces
  • LAN
    • Marvell 88E8053 PCIE Gigabit LAN controller
    • Fully compliant to IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) and 802.3ab (1000BASE-T) standards
  • IDE
    • JMicron JMB363 PCI Express to PATA host controller
    • Supports up to 2 UltraDMA 33/66/100Mbps IDE devices
  • Serial ATA with RAID
    • Intel Matrix Storage technology
    • Supports up to 6 SATA devices
    • SATA speed up to 3Gb/s
    • RAID 0, RAID 1, RAID 0+1 and RAID 5
  • Rear Panel I/O Ports
    • 1 mini-DIN-6 PS/2 mouse port
    • 1 mini-DIN-6 PS/2 keyboard port
    • 1 optical S/PDIF-out port
    • 1 coaxial RCA S/PDIF-out port
    • 6 USB 2.0/1.1 ports
    • 1 RJ45 LAN port
    • Center/subwoofer, rear R/L and side R/L jacks
    • Line-in, line-out (front R/L) and mic-in jacks
  • Power Management
    • ACPI and OS Directed Power Management
    • ACPI STR (Suspend to RAM) function
    • Wake-On-PS/2 Keyboard/Mouse
    • Wake-On-USB Keyboard/Mouse
    • Wake-On-LAN
    • Wake-On-Ring
    • RTC timer to power-on the system
    • AC power failure recovery
  • Hardware Monitor
    • Monitors CPU/system/Northbridge temperature and overheat alarm
    • Monitors Vcore/Vdimm/Vnb/VCC5/12V/V5sb/Vbat voltages
    • Monitors the speed of the cooling fans
    • CPU Overheat Protection function monitors CPU temperature and fan during system boot-up - automatic shutdown upon system overheat
  • PCB
    • 4 layers, ATX form factor
    • 24.5cm (9.64") x 30.5cm (12")
Zum Vergrößern anklicken....
​


​
​
​

​

​



​

Wasserkühlung NB-SB-Mosfets:​


Wasserkühlung Zusammenstellungen vom "riverdief":​


Luftkühlung:​


Passt mit Problemen:​


EKL Alpföhn Groß Clockner ( passt nur mit Modifikationen ...entweder am Kühler oder Chipsatzkühler )
Scythe Andi Samurai (gedreht)
Scythe Mugen 2 (der Lüfter muss 5mm verschoben werden)
Thermalright HR-01 Plus (gedreht)​

Kompatibler Arbeitsspeicher:​

A-DATA Vitesta Extreme Edition 2 GB PC2 9600
Cellshock DIMM Kit 2GB PC2-8500U CL5-5-5-15 (DDR2-1066) (CS2221550)
Chaintech Apogee GT DIMM Kit 4GB PC2-8500U CL5-5-5-15
Chaintech Apogee GT DIMM Kit 4GB PC2-9200U CL5-5-5-15 (DDR2-1150)R2-1150-4GDHS
Corsair DIMM 4 GB DDR2-800 DHX Kit (TWIN2X4096-6400C4DHX)
Corsair XMS2 Dominator 2GB PC2-8500U CL5-5-5-15 TWIN2X2048-8500C5D
Crucial Ballistix Tracer PC8500 1066MHz BL12864AL1065.8FE5
GeiL Value DIMM Kit 2GB PC2-6400U CL5-5-5-15 (DDR2-800) (GX22GB6400DC)
GeIL Ultra DIMM Kit 2GB PC2-8500U CL5-5-5-12 (DDR2-1066) (GX22GB8500UDC)
G.Skill Kit 4GB PC2-6400U CL5-5-5-15 (DDR2-800) (F2-6400CL5D-4GBPQ)
G.Skill Kit 4GB PC2-8000U CL5-5-5-15 (DDR2-1000) (F2-8000CL5D-4GBPQ)
G.Skill Kit 4GB PC2-8500U CL5-5-5-15 (DDR2-1066) (F2-8500CL5D-4GBPI-B)
G.Skill Kit 4GB PC2-8800U CL5-5-5-15 (DDR2-1100) (F2-8800CL5D-4GBPI)
G.Skill Kit 4GB PC2-9600U CL5-5-5-15 (DDR2-1200) (F2-9600CL5D-4GBPI)
G.Skill Trident Kit 4GB PC2-9600U CL5-5-5-15 (DDR2-1200) (F2-9600CL5D-4GBTD)
G.Skill DIMM Kit 4GB PC2-9600U CL5-5-5-15 (DDR2-1200) (F2-9600CL5D-4GBPI)
Kingston HyperX DIMM Kit 4GB PC2-6400U CL5-5-5-15 (DDR2-800) (KHX6400D2K2/4G)
OCZ Flex II 4GB Kit PC2-9200 CL5-5-5-18 (OCZ2FXT11504GK)
OCZ Reaper HPC Edition Kit 2GB PC2-9200U CL5-5-5-18 (OCZ2RPR11502GK)
OCZ Flex XLC Edition 4 x 1024 MB PC2-9600U @ 1200 Mhz
OCZ Reaper HPC Edition 2GB Kit PC2-9600 CL5-5-5-18 (OCZ2RPR12002GK)
OCZ Blade Low Voltage DIMM Kit 4GB PC2-9600U CL5-5-5-18 (DDR2-1200) (OCZ2B1200LV4GK)
Patriot Viper DDR2-800 4 GB
takeMS Mach2 2GB PC2-8500U CL5-5-5-18 TMS1GB264C082-105EP
TeamGroup Xtreem Dark 4GB Kit PC2-8500U CL5-5-5-15 TXDD4096M1066HC5DC-D​

Kompatibler Netzteile:​


Biosupdate mit USB Stick​

Anleitung vom Fresh_Thing​

1. Programm runterladen und installieren.
2. Dos files und Bios runterladen - Bios findest du hier -> http://img.lanparty.tw/Upload/BIOS/CM/D45PD320.zip
Dann den pfad für die Dos files im programm angeben und den USB-Stick formatieren
3. Die 3 datein die beim Bios dabei sind auf den Stick kopieren.
4. Im Bios die setup defaults laden und direkt den USB-Stick als erstes Bootgerät einstellen.
Dann einfach nur neustarten und der Flash nimmt seinen Lauf​

USB-Stick Bootfähig machen !!!​



Downloads ​



Wichtige Links​


Real Volt - Messung im Windows @ IDLE​

mit einem Q9550 E0 @ FSB 500 @ 4255 Mhz​
Gemessen vom mahaudi
--------------------------------------------------------------------------​

CPU PLL ( Bios 1.55v.) ......Real : 1.578v...........Droop : + ~ 0.03v.
NB Core ( Bios 1.420v.) .....Real : 1.420v...........Droop : nichts
VDIMM ( Bios 2.218v. ) .....Real : 2.245v. .........Droop : + ~ 0.03v.
VTT ( Bios 1.280v. ) .......Real : 1.298v. ..........Droop : + ~ 0.02v.​

Messpunkte DFI LP DK P45-T2RS Plus​

​
Wie bekommt man den C1-Fehler weg?​

Hier die Lösung vom Fresh_Thing​

ohne Rams booten
dann PC am AN Schalter ausschalten (lange gedrückt halten) aber nicht am NT
einen Ram reinstecken und PC starten
.....wenn das nicht geht :
ohne Rams booten
dann PC am AN Schalter ausschalten (lange gedrückt halten) aber nicht am NT
noch mal ohne Rams booten und am AN Schalter ausschalten (lange gedrückt halten) aber nicht am NT
einen ( Wichtig ) Ram reinstecken und PC starten​

VID-Bug Behebung!​


Computer neu starten und ab ins BIOS
Load optimal Defaults
Computer herunterfahren
Netzteilstecker abziehen
Jumper umstecken und Batterie für ein paar Min. raus
Computer starten
Unter Hardware Monitoring nachschauen, ob die anliegende Spannung stimmt (C1E und EIST an!)
Mit F10 raus und wieder rein, dabei ist zu beachten, dass beim ersten Mal, niemals mehreren Einstellungen gleichzeitig getätigt werden dürfen
Sollte die anliegende Spannung stimmen, speichern und starten
Wenn das der Fall ist, seid Ihr den Bug für immer los!
Ansonsten, die CPU a+e!​

Smartguardian Design`s ( inkl.SG.exe vom UT P35 )
: http://rapidshare.com/files/18075196...DK_Edition.rar​

​


Achtung! ​

Die mitgelieferten SATA-Kabeln können unter Umständen zum einem instabilen Betrieb führen, dies ist allerdings nicht immer der Fall.​

Fazit:​

Das Board kann echt eine Zicke sein und bestrafft auch den kleinsten Fehler mit einem Bluescreen/Reboot oder startet erst gar nicht, deshalb sollte man die Finger davon lassen, wenn man nicht genügend oder gar keine Erfahrung mitbringt, ansonsten bietet das Board mehr als genug Einstellungen und eine sehr gute Performance!;)​

An dieser Stelle, möchte ich mich für die zur Verfügung gestellten Daten und wirklich gute Vorarbeit bei mahaudi bedanken!:hail:​

Bildquellen:​

patrock84 und [EKM] SeLecT , auch Euch beiden vielen Dank!:hail:​

Alter Thread:

DFI LANparty DK P45-T2RS / T3RS / Plus (Intel P45) [10]

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Im moment ist der stand der dinge, daß ich für prime small vtt und vcor um jeweils einen wert erhöhen muß! So überlebt es die 10k.
Das wesentlich agressivere linx braucht weniger! Und sämtliche games, welche ich mit dem setting getestet habe auch.
Ich denke ich werde mir als nächstes das neue prime ziehen und mal schauen wie es damit aussieht!

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
26.3 Beta ist die neuste. Wenn ich da Large angeschmissen habe steht da was von Pentium4 und Core2Duo :haha: und die ist extra für Win 7

So noch das pic dazu, soll ja hier schön bunt bleiben! :)


Was mir so aufgefallen ist:
Fresh Thing hat immer noch sein 775 zuhause. :cool:

Das klingt mal sehr uncool, das mit prime95, ich werds trotzdem gleich mal testen!

Zuletzt bearbeitet:
Bist du eigentlich immer noch unter Luft unterwegs??? Frag mal Vitalij der hat jetzt richtig Spaß mit seiner wakü ;)
@Fresh hat das DK glaube ich von seinem Bruder um die CPU´s zu testen :d

Uahhh, die beta prime small stürtzt schneller ab wie ich sie starten kann und die komischen c2d @la 6mb l2 cache habe ich auch!
Somit kann man nur auf die relase-version warten.

Joh, ich bin @Luft deluxe unterwegs! Bin eigentlich sehr zufrieden! Immerhin reicht es für ruhige und kühle 4.25ghz mehr brauch ich nicht und wenn doch hilft mir väterchen frost! ;)

Zuletzt bearbeitet:
bei mir lief es zumindest 20min bevor ich es ausgemacht habe. Konnte damit nämlich nichts abfangen :d

Nun was soll man davon nur halten?
Das ist einfach der gegenteste für das setting um prime bei fsb 500 stabel zu bekommen
AUA

dolltoll schrieb:
Nun was soll man davon nur halten?
Das ist einfach der gegenteste für das setting um prime bei fsb 500 stabel zu bekommen
AUA
Zum Vergrößern anklicken....

Moin dolltoll:wink:

"Wo sind all die Gflops hin...wo sind sie geblieben....die Antwort mein Kind...!":fresse2:
Da passt noch was nicht so ganz, oder?!

Gruß
Werner

Weniger vtt und weniger vcore und das Kind ist im trockenen! Meine persöhnliche Meinung und Erfahrung: good by prime small, war ne schöne Zeit mit Dir.... Ich kann auf smallstabel wirklich verzichten!
Ist aber ein dummer Zufall, das es mir als Gflopjäger passiert!
Bin gerade am Film schauen mit meiner Süßen, hab keine Zeit für legospielen.... aber ich liefer euch noch so viele linx-läufe mit weniger volt wie ihr wollt. am Mittwoch habe ich vorraussichtlich Zeit!

Zuletzt bearbeitet:
dolltoll schrieb:
Weniger vtt und weniger vcore und das Kind ist im trockenen! Meine persöhnliche Meinung und Erfahrung: good by prime small, war ne schöne Zeit mit Dir.... Ich kann auf smallstabel wirklich verzichten!
Zum Vergrößern anklicken....
:wink:
Dito, bei LinX sieht man das praktischerweiße gleich wenn was nicht passt!
Sind die 59GFlops das max mit FSB500 und DDR2-1200?

MfG

genau genommen 59.4 bei 4.25ghz! Da habe ich aber eigentlich noch nen halben multi übrig, nur ist das dann zu heiß mit 4.5ghz gflops zu jagen!

@dolltoll
OK, langsam hast das letzte bischen rausgeholt!
(komme mit 6x3,6GHz schon auf ~66GFlops) :bigok:

Nostalgie hat auch was! ;)

Die Nostalgie hat Anfang 2011 bei mir ein ende... ;)
Lieber 4 flotte Kerne als 6 Luschen :d

Zuletzt bearbeitet:
@ UHJJ36
Bin schon auf deine LinX screens gespannt! :bigok:

Das wäre Super!
Du hast immerhin den selben Name wie meine Wenigkeit! :d


Anhänge

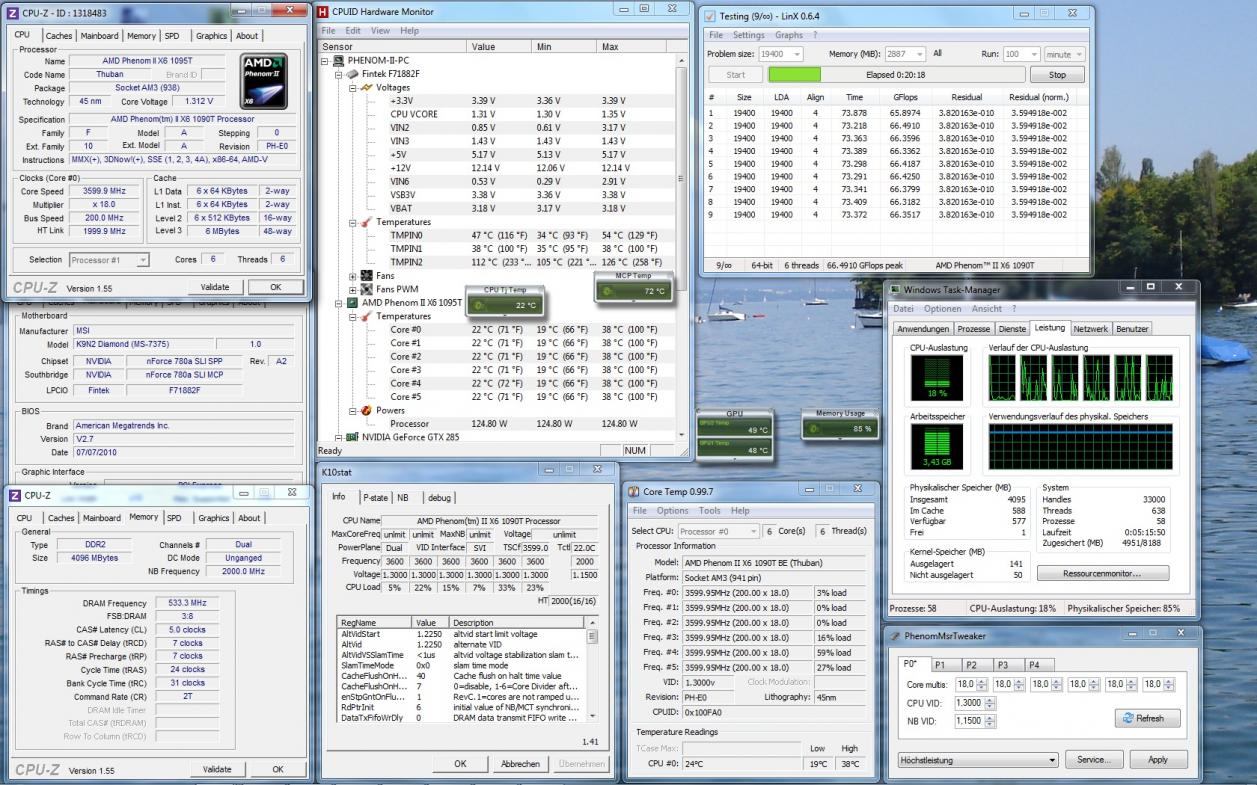

  • LinX x64 - 1095T @ 3,6GHz RT200 DDR2-1066 V@Auto 365W UT26 last msr.jpg
    LinX x64 - 1095T @ 3,6GHz RT200 DDR2-1066 V@Auto 365W UT26 last msr.jpg
    209,4 KB · Aufrufe: 73
Also mal ehrlich, mich würde das aufregen wenn alle auf meiner anonymität rumtrampeln
UHJJ36 ist UHJJ36 basta

@Phantomias88
Na ja, ich bekomme schon noch 60+x Gflops hin, nur hat das dann nichts mehr mit 24/7 zu tun die 59 hingegen laufen wie gesagt kühl und leise @ Luft. Mein 24/7 ist aber immer noch 3.69/410/1233 @default volt. Im moment ist es noch ein schönes gefühl die cpu mit 2/3 der max. möglichen Leistung zu fahren und schnell genug zu sein!
Der x6 war, ist und wird es wahrscheinlich ne weile bleiben: attraktiv. Vor allem wenn er auf so einem klassiker board wie deinem anstandslos läuft. Im prinzip von x2-x6 auf einem Board uptodate sein ist schon cool!

Nabend!:wink:

Prime73 schrieb:
Bist du eigentlich immer noch unter Luft unterwegs??? Frag mal Vitalij der hat jetzt richtig Spaß mit seiner wakü ;)
Zum Vergrößern anklicken....

Jeep, hat er!:coolblue:

4GHz @ Air


4,1GHz @ Water

Ich habe mich dazu entschlossen für so775 keine wakü mehr anzuschaffen!
Leider habe ich gerade keine Kamera, ich würde gerne zeigen wie schick das hafX und die prolimatech-kühlung ist!
Aber eines ist lustig, das hafX ist ein cooles gehäuse, aber fast alle gimmicks welche da wären: HotSwap, 200/230mm Lüfter (insbesondere vorne und tür), Festplattenentkopplung, Graka-Stabilisator sind nicht durchdacht!
Man ist gezwungen einige kleiner Modifikationen zu machen, um dieses Gehäuse in seiner Funktionalität abzurunden!

Das muss Du auch nicht, ich meine es ist auch nicht gerade billig(500-600€)!
Solltest Du irgendwann auf i7 umsteigen, führt leider kein Weg dran vorbei.;)

dolltoll schrieb:
Im moment ist der stand der dinge, daß ich für prime small vtt und vcor um jeweils einen wert erhöhen muß! So überlebt es die 10k.
Das wesentlich agressivere linx braucht weniger! Und sämtliche games, welche ich mit dem setting getestet habe auch.
Ich denke ich werde mir als nächstes das neue prime ziehen und mal schauen wie es damit aussieht!
Zum Vergrößern anklicken....

Das habe ich ja schon vor einem halben Jahr auch geprädigt,
-weisst du es noch?......

Ja ich erinnere mich, nur war das damals bei mir noch nicht so!
Nur habe ich einige Wochen Laufzeit mit dem 500setting und weiß, das smallstabel bei mir nicht nötig ist!!!

Moin!:wink:

Du kannst Dir die Laufzeit bei Small verkürzen, in dem Du 12,32 und 56k testest.;)

yeah UHJJ36,
so langsam überzeugt mich das!

Da kann ich ja mal für nach weihnachten ne 2te hd5870 einplanen! Allerdings will ich als nächstes ne ssd! Ich werde immer empfindlicher auf hdd-gebrumme! Und dann brauche ich mal nen gescheiten monitor, damit sich 2 5870er auch wirklich lohnen. hmmm arbeiten, arbeiten und nochmal arbeiten... :grins:

stück für stück demontieren wir ddr3, Hypertreading und turboboost :d

Das stimmt für 1680x1050 sind zwei Karten einfach viel zu viel... hätte ich das früher gewusste dann hätte ich jetzt auch nen Monitor mit noch mehr Auflösung ;)
Aber ne SSD ist ne gute Idee dolltoll sowas kommt bei mir auch als nächstes rein :)
Problem ist halt die Größe... ne 60er oder 80er ist mir viel zu klein.
Muss mindestens ne 128er sein besser wären aber an die 200GB damit Lieblingsgames + Betriebssystem drauf passt. Und mehr wie 250 wollt ich nicht ausgeben also wirds schwierig.

Hier mal Vantage auf High damit du heute Abend mal vergleichen kannst wie groß der unterschied bei deiner Auflösung ist dolltoll:



Karten liefen auf 1000 Core und 1300 Ram und CPU auf 4,3.

Zuletzt bearbeitet:
Meiner Vertex2 müßte gleich kommen :d
Die 2 GK kann man gut für 3D Games gebauchen wenn man den Moni und darauf Wert legen würde.

Games auf die SSD ist doch Quatsch, startet es eben so "langsam" wie früher :)
Ich hab ne 120er Phoenix und das reicht dicke, Games kommen bei mir auf die HDD, OS und Programme die ich oft nutze auf die SSD :)
Und der Boost ist echt wahnsinn, danach wollt ihr nie wieder ohne arbeiten!

Anmelden, um zu antworten.

Ähnliche Themen

ebniv
  • Artikel
[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)
93 94 95
Antworten
3K
Aufrufe
245K
pwnbert
pwnbert
M
Neuer PC nach ca. 15 Jahren
Antworten
24
Aufrufe
1K
xrated
X
Shutterfly
  • Artikel
[User-Review] LG gram 16 pro: 16 Zoll Notebook mit Intel Core Ultra 7 Prozessor, 32 GB LPDDR5x RAM, 2 TB SSD und 77-WH-Akku (16Z90SP-G.AD7BG)
Antworten
3
Aufrufe
786
Shutterfly
Shutterfly
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
