[Sammelthread] EVGA P67/Z68 SLI (Micro) / FTW (P67/Z68)

EVGA – ein Name der den Herzschlag von OC-Enthusiasten und Moddern in der Vergangenheit hat höher schlagen lassen. In letzter Zeit wurde es eher still um den US-Amerikanischen Hersteller von High-End PC Komponenten.

Intel SandyBridge Prozessoren gibt es schon gute sechs Monate zu kaufen, die ersten Mainboard Samples wurden von EVGA recht zeitig, noch im Dezember 2010 gezeigt, doch erst jetzt gibt es diese Boards zu kaufen. EVGA hatte somit nicht das Problem der fehlerhaften Intel Chipsätze, aber ob das ein Vorteil war?

Viele Hardware-affine PC Freunde haben derweil ihr Heil in Boards von Gigabyte, MSI, ASUS und ASrock gesucht und gefunden.
Doch nun kann man EVGA P67 und Z68 Boards kaufen, in den Staaten überall, in Europa bisher nur über den EVGA eigenen Online-Shop EVGA | Europa Webseite via PayPal – da hab ich meins auch her.
Interessanterweise gibt es nur drei unterschiedliche Typen, bisher waren es mindestens vier (Classified, FTW, SLI und SLI micro).

Nachtrag am 14.09.2011: wie wir von EVGA direkt erfahren haben, ist das P67 bereits EOL, es werden also nur noch Z68 Board gebaut. Kein Wunder, hatte das P67 Chip-bedingt ja keinen Vorteil gegenüber dem Z68 und die Optik ist zu den EVGA Z68 Boards absolut identisch. Auch die Ausstattungs- und Feature-Merkmale sind absolut identisch.
Lediglich das Z68 FTW Modell soll eine bessere Stromversorgung erhalten haben, da das P67 FTW ein wenig arg übervoltet hat, sobald VDROOP Control aus war (LLC max).

Allerdings bringt das Z68 auch keine wirklichen Vorteile, neben den Chipsatz eigenen Features. Selbst diese werden teilweise nicht unterstützt, da es beim Z68 keinen VGA Ausgang gibt und somit die interne IGP Grafikeinheit nicht genutzt werden kann.


Wieso kein Classified?

Wie dem aufgeweckten Fanboy auffallen wird, es gibt kein “Classified” – die High-End Serie von EVGA, welche sich mit den ASUS Maximus IV Extreme und anderen “Top-Boards” duelliert, hatte EVGA zwar zuerst angekündigt, kurzerhand wurde dann aber der Name von „Classified“ auf „FTW“ geändert.
Warum das so ist? Man kann nur mutmaßen, es sieht aber so aus, dass EVGA durch den Abgang eines kompletten Entwicklerteams im Jahr 2010, enorme Probleme in der Board-Entwicklung hatte und nicht mit den Features der anderen Hersteller mithalten konnte. Bevor man den Namen „Classified“ also verbrennt, bringt man ein solches High-End Brett vielleicht tatsächlich erst gar nicht auf den Markt. Vielleicht eine richtige Entscheidung.

Somit wird das zweitstärkste Mainboard bei EVGA, das FTW (for the win) auf den Trohn gehoben und stellt aktuell die Speerspitze der 1155-Sockel Boards bei EVGA dar.

Eine weitere Neuerung, welche mir auch erst so richtig mit dem Erwerb des Produktes bekannt wurde, es gibt nicht mehr die 10-Jahre Garantie und die StepUp Möglichkeit. Diese Optionen kann man nach dem Erwerb eines Mainboards, ebenfalls über den Online-Shop während der Registrierung, käuflich erwerben. Die Preise orientieren sich an dem Listenpreis des Mainboards, ich habe für 5 Jahre Garantie und StepUp-Option 8 Euro bezahlt. Ebenfalls via PayPal. 10 Jahre Garantie und StepUp hätten mich 18 Euro gekostet.
Auch hier vermute ich, sind noch Lieferengpässe und vielleicht auch eine Unausgereiftheit des BIOS, mögliche Gründe, weshalb man die Boards nicht über die üblichen Distributoren erwerben kann .. und EVGA ihre 10 Jahre Garantie auch nicht weiter "inklusiv" anbieten möchte.


Ich denke jeder kann selbst bei EVGA die Produktbilder betrachten, daher nur mal die drei/sechs Boards in der Gesamtansicht.

(Z68 SLI micro noch nicht verfügbar)


+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Die Features:

EVGA P67 FTW und Z68

Form Faktor: EATX
Slots: 3 x PCIe x16/x8, 2 x PCIe x8, 2 x PCIe x1 (inkl. NF200 SLI Bridge)
Audio: 8 Channel High Definition

Anschlüsse:
LAN: 2 x 10/100/1000
SATA: 8 x Serial ATA 300MB/sec (6x Internal + 2x E-SATA) with support for RAID 0, RAID1, RAID 0+1, RAID5, JBOD
SATA3: 2 x Serial ATA 600MB/sec (2 Internal)
10 x USB2.0 ports (6 external + 4 internal headers)
4 x USB3.0 ports (2 external + 2 internal headers)
Audio connector (Line-in, Line-out, MIC)
FireWire 1394A (1 external)

Specials:
10 +2 Phasen 100% Solid State Capacitors
EVGA Vdroop Control
EVGA Dummy OC
EVGA E-LEET Tuning Support
EVGA EZ Voltage read points
Onboard Clear CMOS, Power and Reset Buttons
Onboard CPU Temperature Monitor
EVGA Double Play Heat Sink
Passive Chipset Heatsink


Besonderheiten beim FTW Modell:
EVGA nennt es “Extra-Storage” – der Sinn bzw. die Notwendigkeit erschließt sich mir noch nicht, aber vielleicht kommen wir ja noch drauf. Es ermöglicht eine SD-Card direkt auf dem Board anzuschließen.

Ein kleiner Lüfter für die Kühlung der Spannungsversorgungskühlerkörper in der Mainboardblende.

Das FTW gibt es für 256 Euro mit zwei zusätzlichen Spielzeugen.
Dem EVGA ECP V4 – EVGA Control Panel in der Version 4, jetzt auch mal mit schickerer Blende. Dieses Addon ist bei Overclockern recht beliebt, da es direkt über das Board Einstellungen am BIOS, dem Takt etc. verändern kann.

Das EVGAuge ist eine analoge Anzeige der GHz-Zahl, die der Prozessor gerade fährt. Eher ein Gimmick als ein ernstzunehmendes Feature. Hierzu ein kleines Video.

YouTube - EVGA EVGauge


+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++


Die Speicher Kompabilitätsliste von EVGA für das Z68/P67:
Folgende Speicher wurden von EVGA getestet und sind für den Betrieb auf P67 und Z68 freigegeben. Dies gilt nicht immer für Vollbestückungen, da muss ggf. an der VCCIO Schraube gedreht werden.

Spoiler

DDR3-2200

• G.SKILL F3-17600CL8D-4GBPS 2GB
• G.SKILL F3-17600CL7D-4GBPIS 2GB

DDR3-2133

• G.SKILL F3-17066CL9D-8GBPID 4GB
• G.SKILL F3-17066CL9D-4GBTDS 2GB

DDR3-2000

• CORSAIR TR3X6G2000C8GT 2GB

DDR3-1800

• Kingston KHX1800C9D3LK2 2GB

DDR3-1600

• G.SKILL F3-12800CL7D-4GBECO 2GB
• OCZ OCZ3X1600LV6GK 2GB
• OCZ OCZ3P1600LV6GK 2GB
• CORSAIR CMD8GX3M4A1600C8 2GB
• CORSAIR CMD4GX3M2A1600C8 2GB
• CORSAIR CM3X1G1600C8D4 1GB
• CORSAIR CMX4GX3M2A1600C9 2GB
• CORSAIR CMG4GX3M2A1600C7 2GB
• CORSAIR CMX8GX3M4A1600C9 2GB

DDR3-1333

• CORSAIR CMX8GX3M4A1333C9 2GB
• Kingston KHX1333C9D3UK2 2GB
• Crucial CT25672BA1339.18FF 2GB
• OCZ OCZ3G1333LV12GS 2GB

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

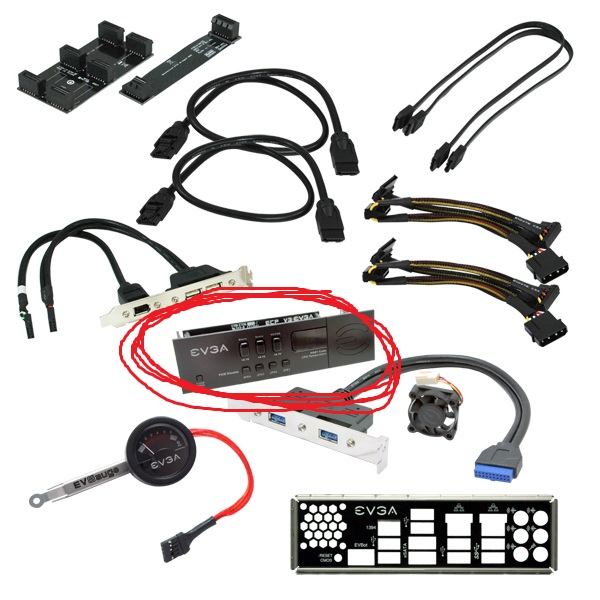

Das Zubehör:
Die üblichen Verdächtigen, plus die FTW Extras wie EVGauge, ECP und dem Lüfter für die Mainboardblende:

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++


Reviews

Zum FTW gibt es bereits zwei Reviews:
HiTech Legion

OverclockersTech

HardwareCanucks


+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++


EVGA Z68/P67 SLI und Micro

Das EVGA P67 SLI und das SLI Micro unterscheiden zum FTW Modell sich, abgesehen vom Boarddesign nur im fehlen folgender Features:
- 8 anstatt 10+2 Phasen Spannungsversorgung
- Dual SLI ja, Tripple SLI nein, kein NF200
- keine internen USB 3.0-Header
- keine manuelle Abschaltung der PCIe Lanes
- Kein EVP V4 Support
- Kein EVGauge Support
- Kein "Extra-Storage"
- Kein Lüfter für Spannungsversorgung
- Keine 2x8 EPS Stromversorgung für Extrem-OC
- kein EATX

Dazu ein Feature-Vergleich von EVGA direkt: Compare Products


+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++


Das UEFI / BIOS vom EVGA Z68/P67 SLI

Aktuell gibt es sechs BIOS Versionen für das P67. A013, A017, A018, A119, A120 und A121. Wobei das 13er dem EVGA Forum nach, das beste für OC sein soll.
Verfügbar sind nur noch die 018-121: All in one ZIP

Beim Z68 gibt es bisher nur das Basis-BIOS und das A004.

EVGA | Support | Download Drivers

P67 BIOS A121:

Spoiler

BIOS A121 Updates:

• Updates CPU Microcode
• Update ME Firmware (7.1.20.1119)
• Ability to choose turbo ratio style (BIOS/ELEET)
• BIOS Menu Clean Up
• Now DIMM Voltage can be adjusted when a memory SPD is selected
• Added ability to disable BIOS Beep
• Added JSYS_FAN1 and JAUX_FAN1 hardware monitor (E672)

Windows Installation

Download the correct .zip file below for your motherboard:
160-SB-E679-KR/K2 - EVGA P67 FTW
130-SB-E675-KR - EVGA P67 SLI
120-SB-E672-KR - EVGA P67 Micro

First go into your BIOS and load defaults, save and exit
Close all open programs.
Go into the folder where you unzipped this package and run the appropriate batch file.

For Windows XP, Vista or 7 32Bit: FPTWIN32.EXE
For Windows XP, Vista or 7 64Bit: FPTWIN64.EXE

If in DOS Mode: FPTDOS.BAT

Press Y in CAPITAL LETTERS to start the flash process
DO NOT TURN OFF POWER OR RESET DURING THE FLASH PROCESS
After the flashing is finished, the system will automatically shut down. Then power on again and go into BIOS, Load Defaults, Save and Exit.

USB Flash Drive Installation
Visit this thread and follow the installation instructions. (Thanks Lvcoyote!).

Warning:
**Do not restart or interrupt your PC while the flash is ongoing
**Do not Flash BIOS on overclocked settings

Bilder vom BIOS (Version A018)

Spoiler

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++


Overclocking

Hier möchte ich meine persönliche Einschätzung noch nicht vermelden, soweit bin ich wie gesagt noch nicht.
Aber es interessant, dass EVGA folgende Specs für das Overclocking empfiehlt:

EIST set to Disable - This is Intel Speedstep Technology.
C1E Support set to Disable - This is a powersaving feature.
CPU C3 Report also set to Disable

In mir bekannten OC-Guides für Sandy Bridge wurde immer erwähnt, dass EIST und C1E aktiv bleiben sollten.
Hier bleibt abzuwarten, wie sich die EVGA im Overclocking bei den vermeintlich einfach zu übertakteten K-Prozessoren schlägt.

Ich werde diesen Startposts noch weiter pflegen, aber nach 4 BlueScreens während des Schreibens bin ich für heute "auf" - bisher ist das EVGA Board eine Zicke, ja gar eine Zumutung was Stabilität im Standard-Betrieb ohne OC darstellt.
Mehr dazu in den nächsten Tagen in einem User-Review von mir.



[emissary42]

Hey sup, dass du dir die Mühe gemacht hast

Vorschlag zum Threadtitel: [Sammelthread] EVGA P67 SLI (Micro) / FTW (P67)

Werde deinen Thread auch direkt in den Mainboard Listen verlinken...



[RavensRunner]

Was mich brennend interessiert ob man das hier auch einzeln nachkaufen kan...liebäugle wieder mal mitm SLI



[Dozer3000]

Nein kann man nicht.
Wie ich oben geschrieben habe, unterstützt das SLI kein ECP v4 und auch kein EVGauge.
Selbst für die FTW Owner gibt es das noch nicht einzeln nach zu kaufen..
Bzw. momentan gibt es das nur direkt im Bundle mit den FTW, dieses ist in Europa aber noch nicht lieferbar.
EVGA muss da noch nachlegen.

Heute hab ich vom EVGA PM gehört, dass die Z68 Boards den P67 sehr ähneln sollen.
Ich schau mal und werde dann ggf. mal auf das Z68 FTW oder Classy upgraden.



[Dr.House3]

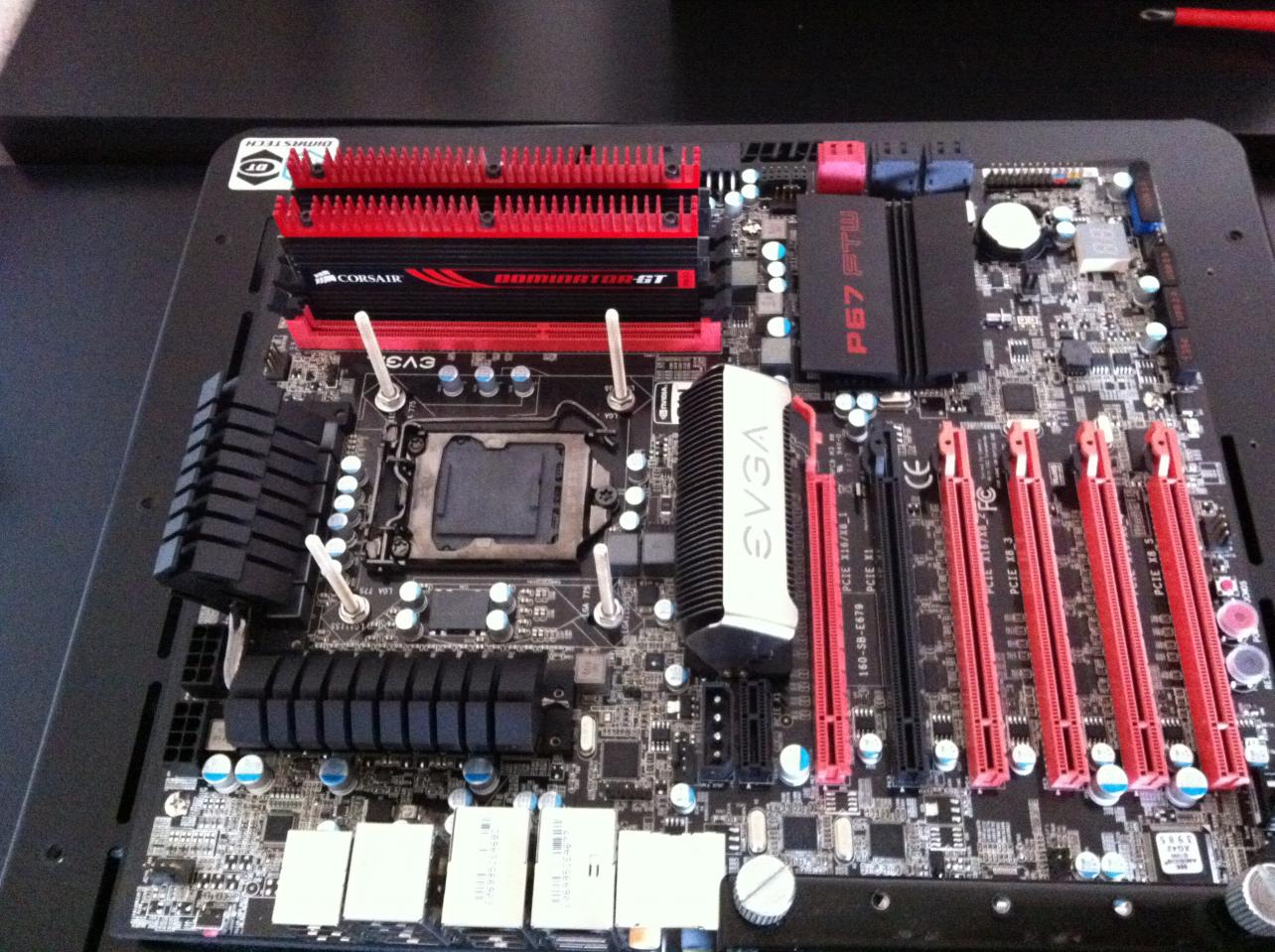

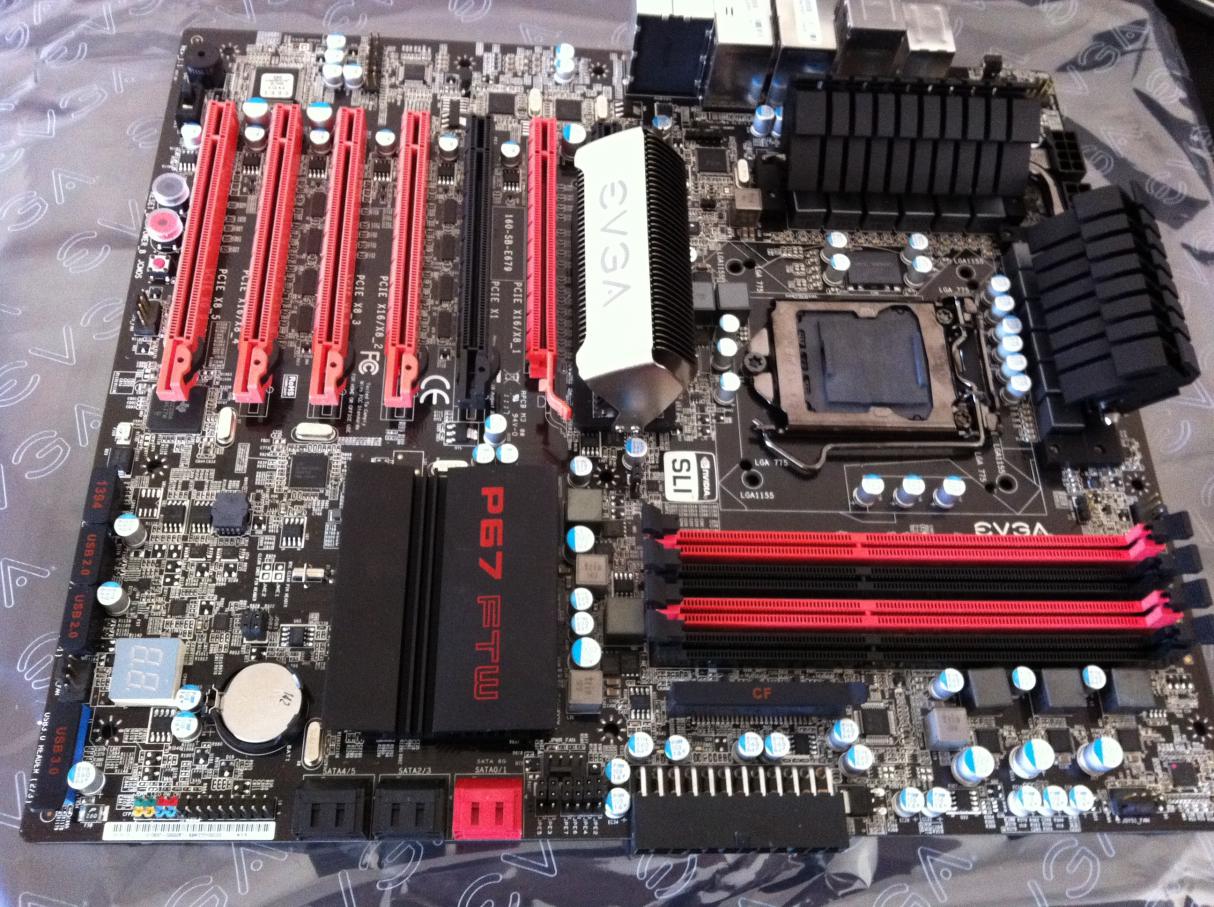

Heute ist mein FTW gekommen . Zubehör gibt es später zu kaufen

CPU rein ---> Power ON---> läuft .... so muss es sein Asus Krap

Morgen werd ich erstmal das UEFI Bios kennenlernen und OCen



[Dozer3000]

Na da bin ich ja mal gespannt. Welchen RAM hast Du und wieviele Module? 2 oder 4?
Check bitte mit dem BIOS 018 ob sich sein RAM einstellen lässt bzw. das System bootet.

Edit: ah, ich seh es grad. 2x2 GB Domis..

Viel Spaß damit



[Dr.House3]

Seit wann hat das Teil ein NF200 - ist mir auf einmal neu steht sonst nirgendwo.

Fast alle Slots x8 Lanes , statt SLI auf 2 x 16 Lanes , etwas dumm gelaufen ... aber immerhin.

Wer ein X58 Classified hatte, wird sich im Bios schnell zurecht finden... ganz easy.

Das Teil bootet blitzschnell im Vergleich zu meinem alten Giga UD-5 und viel schneller als das X58 Classi find ich geil.

Momentan habe ich nur 2x2 GB Ram drin, kann aber auch mit 4 Modulen testen. Bios Update muss ich auch noch machen.

Jetzt fehlt mir nur noch die GTX 580 Classified um komplett glücklich zu sein.



[Dozer3000]

Jupp - die Classy kommt auch zu mir

Bzgl. NF200 - das macht EVGA leider immer so - somit ist Quad-SLI möglich. War leider beim P55 FTW auch schon so.
Ich finde mich im BIOS noch nicht 100% zurecht.., deine Settings würden mich auch interessieren.

Teste das mal bitte mit 4 Riegeln und dem neuesten BIOS.
Sobald ich was am RAM einstelle (egal was) bootet der Rechner neu und es bleibt beim schwarzen Bildschirm. Dann hilft nur CMOS/clear.
Geht einigen so, wenn ich mir das EVGA Forum so anschaue.



[Dr.House3]

Quad SLI ist leider nur mit 2 x NF200 möglich, mit einem nicht. Quad-CF geht wohl mit 4x8 Lanes.
Eigentlich hätten die sich das sparen können, wenn man nichtmal SLI mit 2x16 Lanes fahren kann ist das krap.

Erstmal teste ich alles mit dem ersten Bios, bevor ich was neues flashe

4 Riegeln teste ich heute Abend.

Das Board sieht hammer aus.



[Dozer3000]

Ok, dann hatte EVGA mit Tripple SLI geworben. Das das wieder so ist, ist schwach. Stimmt..

Ich teste auch später weiter.
Bin gespannt...



[Fatal_Makaveli]

Bzgl. NF200 - das macht EVGA leider immer so - somit ist Quad-SLI möglich. War leider beim P55 FTW auch schon so.

War das nicht das P55 FTW 200 mit dem Nvidia Chip drauf und das "normale" ohne?



[DäBäMä]

eine abgewinkelte atx spannungsversorung ? oder sehe ich das falsch ? auf das ftw bezogen ! find ich mal schlecht umgesetzt!
klar, wenn man ne kabelführung an der stelle hat, ist das nicht unbedingt schlecht, halte aber nicht wirklich was davon. (hat ja nunmal nicht jeder dort)
auch vom sicherheitsaspekt her. man könnte mit seinen fingern gegen die beinchen kommen und alleine das könnte ist ein könnte zuviel.



[Dozer3000]

Der abgewinkelte ATX Stecker ist ein beliebtes Feature. Man sollte im Betrieb generell die Finger aus dem Pc lassen.

Und ja - das P55 FTW200 mit dem NF200 war das. Aber auch da .., kein Quad, sondern Tripple SLI.



[Dr.House3]

Gerade nach Hause gekommen...

4,5 GHz eingestellt und RAM hochgedreht auf 930 MHz bei 7-8-7-21 --> F4 --> Enter
- > Die Kiste bootet ohne Probs wie ne Rakette und ist super stabil.

BIOS war schon 1.18 drauf.

Edit: gerade noch 2 weitere Module dazugesteckt-->F4 Boot , läuft wie ne 1
2x2 GB Domi GT + 2x2 GB OCZ Blades (beides aus Tripple Kits )

Ich habe sogut wie alle Einstellungen und die wichtigsten SPannungen manuell eingestellt.

Ab zu 5 Ghz jetzt ...

@ Dozer300

du hast das SLI und kein FTW, vllt. liegt da der Hund begraben



[DäBäMä]

Der abgewinkelte ATX Stecker ist ein beliebtes Feature. Man sollte im Betrieb generell die Finger aus dem Pc lassen.

ist von der steckerstabilität auch schwächer. also käse beliebt hin oder her

und auch wenn die finger während des betriebs aus dem pc gelassen werden sollen, auch im standby ein sicherheitsrisiko.

ich meine mir brauchste nicht sagen, dass man unter spg nicht arbeitet und dennoch passieren unfälle bei leuten die dies misachten.



[Dr.House3]

Das FTW ist wieder nicht bei EVGA verfügbar, dafür bei CaseKing : Caseking.de » Mainboards » Alle Mainboards » EVGA P67 FTW Mainboard - Sockel 1155
zufällig gesehen



[Dozer3000]

Laut EVGA haben die auch noch welche.

@House: dann hast Du Glück, im EVGA Forum gibt es zig Leute die das gleiche Problem haben wie ich und da ist oft das FTW bei.
Werde später weiter testen.. hab zwei Riegel immerhin schon auf 1600 MHz gebracht..



[Dr.House3]

EVGA Shop europe hat keine FTW mehr , nur SLI
Guckst du : EVGA | Products | Product List

Ram läuft ohne Probleme mit knapp 1940 Mhz . Bei 2166 wollte es nicht direkt booten- Code "45" , das aber nur mit Standardeinstellungen. Krieg ich noch hinne.



[Dozer3000]

Im Forum stand gestern Abend das noch genug da seien und das die Info mit dem Shopbestand nicht immer stimmt.
Naja, werde wohl eh aufs Z68 stepuppen, sobald es da ist... vorausgesetzt 2x 16x PCIe mit NF200.

EDIT: nun laufen 2 Riegel auch bei 1600 und CL7.. aber immer noch mit zuviel Voltage.. 1.5 anstatt 1.35.



[Dozer3000]

Neues Review zum FTW von HardwareCanucks

EVGA P67 FTW Motherboard Review



[Prime73]

Wer ein FTW oder SLI haben möchte bei Caseking sind sie Lieferbar



[Dozer3000]

P67 S3 resume bug where it would reset your turbo multiplier after resume has been fixed, new BIOS soon. Should also have BIOS mouse support

Neues BIOS ist auf dem Weg. Nun auch mit MouseSupport fürs UEFI



[Dr.House3]

Das Board läuft tadelos, habe etwas an der Taktschraube gedreht.

Die CPU macht nach kurzen Tests knapp 5,4 Ghz mit HT und all cores stabil,
vorher ging auf dem Giga UD-5 max 5,23 Ghz. Mit austesten geht bestimmt noch etwas mehr. Bin echt begeistert wie stabil es läuft.

Meine 24/7 Einstellungen @ 4,5 Ghz laufen auch mit weniger Spannung stabil

Morgen ist der Ram dran...



[Dozer3000]

Dann hast Du echt Glück.. In allen Reviews heißt es man braucht mit dem Board mehr Vcore und es overvolted recht stark..



[Prime73]

das mit dem overvolting ist mal wieder typisch EVGA. Glaube das die das nie in den Griff bekommen. Nur gut das man bei deren Boards die Spannung per DMM messen kann.



[RavensRunner]

ohhh man ey, bin seit gestern abend mit mir selbst und meiner bastellaune am kämpfen..

Würd sofort wieder en SLI nehmen doch nen 3 pc kan un will ich mir nicht leisten(ganz davon abgesehen das meine freundin mir sonstwas abreißen würde wen ich da jetzt nochma nen projekt hochzieh )

jedoch glaub ich kaum das ich für mein derzeitiges gespann:

evga 780i
e 8500 @4.2 ghz
4 gb ocz sli ram
3x evga 9800 gtx @oc

soviel kohle raus bekomm das ich 1:1 in nen neuen Sockel investieren kan...

ärgerlich -.-

vll. fliegt aber auch mein P55 SLI raus...der geht "nur" bis 3,8 der i5 weil das board leicht zicken macht



[Dr.House3]

@ RavensRunner

Deswegen muss man just in Time die Systeme wechseln, solange die alten noch einiges Wert sind. So kann man mit wenig Aufpreis immer das neueste haben.

Oder am besten du wartest bis der S.2011 im Nov oder Dez raus ist.
Da hast du 6 Kerne und kannst locker 4,5 Ghz für 24/7 fahren, besser gehts nicht.
Allerdings wird es ziemlich teuer sein, vor allem die Boards

Das Board overvoltet etwas, aber nicht viel, man muss eben etwas weniger Spannung im Bios einstellen.


@Dozer3000

4,5 Ghz macht meine CPU jetzt mit 1,285 Volt , vorher mit 1,310 Volt aufm UD-5.



[IronAge]

Ist ja nix neues dass die Gigabyte Bretter mehr VCore benötigen.

Mit einem Asus wärst Du sicher auf einem ähnlichen Level.

Das FTW gefällt - der Preis ist recht attraktiv für die Ausstattung.

Nur wer braucht die schon.



[Dr.House3]

- Echte Fans von EVGA und Asus Antifans
- als Alternative zu Asus und Giga
- wegen der schönen Optik
- sehr stbil und bootet schnell
- S. 1155 ist recht günstig im Vergleich zu kommendem Sockel 2011 ...



[Dozer3000]

Und Sockel 1155 ist sogar noch schneller und passt auch auf das FTW ^^

So - DDR3 1600 CL7 läuft auch.. Nur 1.35 oder 1.4v lässt das Board noch nicht zu..
