[Sammelthread] EVGA/XFX nForce 780i/790i Ultra SLi [9]

1



1Hier geht es um den neuen High-End Chipsatz nForce 780i von NVIDIA!

Inhalt
  1. Allgemeines
  2. Technische Details
  3. Downloads (BIOS, etc.)
  4. Mods von Usern
  5. Luftkühlung
  6. Wasserkühlung
  7. Reviews
  8. Preise
  9. Verpackung
  10. Bilder

11. Allgemeines
Das Board von EVGA/XFX wird nach dem Referenzdesign von NVIDIA gebaut. Zwei der drei PCIe x16 Steckplätze entsprechen dem PCIe 2.0 Standard. Das EVGA/XFX nForce 780i SLI ist ein Sockel 775 Mainboard auf Basis des NVIDIA nForce 780i SLi Chipsatzes. Es besitzt drei PCIe x16 Schnittstellen für den Betrieb von 3-Wege-SLI. High Definition Sound und zwei Gigabit Netzwerkkarten sind bei diesem Board natürlich inklusive. Desweiteren bietet der Chipsatz sechs SATA2 Schnittstelllen mit RAID 0, 1, 0+1, 5 und JBOD.
Zum Vergrößern anklicken....

12. Technische Details
Prozessor-Unterstützung: Intel® Core 2 Extreme X6800 und QX6700-QX9650, Intel® Core 2 Quad Q6600-Q9550, Intel® Core 2 Duo E4300-E8500, Intel® Pentium® D 820-960, Intel® Pentium® Dual Core E2140-E2220, Intel® Pentium® 4 Extreme Edition 3,73 GHz, Intel® Pentium® 4 520-672, Intel® Celeron® Dual Core E1200-E1300, Intel® Celeron® 420-460

Sockel: Intel LGA775
Chipsatz: NVIDIA nForce 780i SLi
Formfaktor: ATX
Netzteil: EPS (24Pin + 8Pin)

Steckplätze:
2x PCI (32 Bit) unterstützt 33 MHz (5 Volt)
1x PCIe x1
1x PCIe x16
2x PCIe 2.0 x16

Speicher-Unterstützung:
maximal: 8192 MB
Art des Speichers: SDRAM-DDR2
Speichersockel: 4x DDR2
Speicherstandards: DDR2-533, DDR2-667, DDR2-800
Dual Channel wird unterstützt: Ja
ECC-Speicher wird unterstützt: Nein
Registered-Speicher wird unterstützt: Nein
Fully Buffered wird benötigt: Nein

Anschlüsse:
1x Maus PS/2
1x Tastatur PS/2
1x 34-polig Floppy

IDE:
Art des Controllers: IDE
Anschlüsse intern: 1 x 40-polig
Protokolle: Ultra DMA/133
Max. Übertragungsrate: 133 MB/s
Maximale Geräteanzahl: 2
Kanäle: 1

Serial ATA:
Art des Controllers: Serial ATA
Anschlüsse intern: 6x Serial ATA
Protokolle: Serial ATA/300
Max. Übertragungsrate: 300 MB/s, 3,0 GBit/s
Chip: Serial ATA II
Maximale Geräteanzahl: 6
Kanäle: 6
RAID Level: 0, 1, 5, 0+1

USB Controller:
Art des Controllers: USB 2.0
Anschlüsse extern: 6x USB-A
Protokolle: USB 2.0
Max. Übertragungsrate: 60 MB/s
Maximale Geräteanzahl: 127
Kanäle: 1

FireWire Controller:
Art des Controllers: FireWire
Anschlüsse extern: 1x 6-polig FireWire
Anschlüsse intern: nur über Adapter
Protokolle: FireWire
Max. Übertragungsrate: 50 MB/s
Maximale Geräteanzahl: 63
Kanäle: 1

Sound:
Chip: Sonido de alta definición
Eingänge: 1x Line-In und 1x Mikrofon
Ausgänge: 4x Line-Out und 1x Digital-Out (optisch)
Kanäle: bis zu 8 analog
Surround: 8-Kanal Soundchip

LAN 1:
Bezeichnung: Gigabit
Anschlüsse: 1x RJ-45 (LAN)
Transferrate: LAN 10/100/1000 MBit/s

LAN 2:
Bezeichnung: Gigabit
Anschlüsse: 1x RJ-45 (LAN)
Transferrate: LAN 10/100/1000 MBit/s

Optional nutzbar: 4x USB 2.0, 1x seriell, 1x Firewire

Besonderheiten: SLI Chipsatz (unterstützt 2x 16 Lanes), Vista ready
Zum Vergrößern anklicken....

13. Downloads (BIOS, etc.)
EVGA PDF Spec Sheet [Downloadlink]
EVGA PDF Manual [Downloadlink]
aktuelles BIOS zum Download (EVGA):
-P03 [Downloadlink]
Zum Vergrößern anklicken....

14. Mods von Usern
Da das Board unter Load einen vdroop hat, hat TurricanM3 einen Mod gemacht, dieser ist hier beschrieben. Er hat einen 100Ω Widerstand mit Poti eingelötet, so kann er bestimmen um wieviel die vCore bei Last angehoben, gesenkt oder kostant zur Idle vCore bleibt.
Zum Vergrößern anklicken....

15. Luftkühlung
Folgende (große) Luftkühler passen ohne Probleme:
Zum Vergrößern anklicken....

16. Wasserkühlung
Northbridge:
Wasserkühler für die Northbridge gibt es bereits von MIPS Computer und AnFi-Tec, da diese neben dem PCI-Chip ist, gibt es dort keinen anderen der ab Werk passt.
Southbridge:
Die Wasserkühler für die Southbridge sind die gleichen des 680i Boards nach Referenzdesign, dort gibt es eine große Auswahl von Aqua-Computer, MIPS Computer, AnFi-Tec und vielen mehr.
Spannungswandler:
Die Spannungswandler sind genauso aufgebaut wie die von dem 680i Boards nach Referenzdesign, auch dort gibt es eine große Auswahl von Aqua-Computer, MIPS Computer, AnFi-Tec und vielen mehr.
Sets:
EVGA 780i SLI Black Pearl, ab Werk mit den innovatek Wasserkühlern (Spannungswandler, NB, SB, + inkl. CPU-Kühler) ausgestattet! Das Board wird auch schon bei einigen Händlern gelistet !
Die Kühler des Black Pearl gibt es auch einzeln. Das innovatek 780i SLI Mainboardkühler Kit, passend für alle 780i SLI Mainboards nach Referenzdesign (EVGA, XFX) http://www.webshop-innovatek.de/0000...37084ff17.html
Kontakt:
Aqua-Computer - MIPS Computer - AnFi-Tec
Zum Vergrößern anklicken....

17. Reviews
16. Dez. 07 - Guru3D (Englisch)
17. Dez. 07 - ComputerBase
17. Dez. 07 - PCGH
Zum Vergrößern anklicken....

18. Preise
Die Mainboards kosten auf dem deutschen Markt ~200€.
EVGA nForce 780i SLi (nForce 780i SLi) [Geizhals.at/de Link]
XFX nForce 780i SLi (nForce 780i SLi) [Geizhals.at/de Link]
Zum Vergrößern anklicken....

19. Verpackung
Beide Boards gibt es in der Retail-Verpackung.
Zum Vergrößern anklicken....

110. Bilder
coming soon
Zum Vergrößern anklicken....
Zum Vergrößern anklicken....


1Hier geht es um den neuen High-End Chipsatz nForce 790i Ultra von NVIDIA!

Inhalt
  1. Allgemeines
  2. Technische Details
  3. Downloads (BIOS, etc.)
  4. Mods von Usern
  5. Luftkühlung
  6. Wasserkühlung
  7. Reviews
  8. Preise
  9. Verpackung
  10. Bilder

11. Allgemeines
Das Board von EVGA/XFX wird nach dem Referenzdesign von NVIDIA gebaut. Zwei der drei PCIe x16 Steckplätze entsprechen dem PCIe 2.0 Standard. Das EVGA/XFX nForce 790i Ultra SLi ist ein Sockel 775 Mainboard auf Basis des NVIDIA nForce 790i Ultra SLi Chipsatzes. Es besitzt drei PCIe x16 Schnittstellen für den Betrieb von 3-Wege-SLi. High Definition Sound und zwei Gigabit Netzwerkkarten sind bei diesem Board natürlich inklusive. Desweiteren bietet der Chipsatz sechs SATA2 Schnittstelllen mit RAID 0, 1, 0+1, 5 und JBOD.
Zum Vergrößern anklicken....

12. Technische Details
Prozessor-Unterstützung: Intel® Core 2 Extreme X6800 und QX6700-QX9650, Intel® Core 2 Quad Q6600-Q9550, Intel® Core 2 Duo E4300-E8500, Intel® Pentium® D 820-960, Intel® Pentium® Dual Core E2140-E2220, Intel® Pentium® 4 Extreme Edition 3,73 GHz, Intel® Pentium® 4 520-672, Intel® Celeron® Dual Core E1200-E1300, Intel® Celeron® 420-460

Sockel: Intel LGA775
Chipsatz: NVIDIA nForce 790i Ultra SLi
Formfaktor: ATX
Netzteil: EPS (24Pin + 8Pin)

Steckplätze:
2x PCI (32 Bit) unterstützt 33 MHz (5 Volt)
2x PCIe x1
1x PCIe x16
2x PCIe 2.0 x16

Speicher-Unterstützung:
maximal: 8192 MB
Art des Speichers: SDRAM-DDR3
Speichersockel: 4x DDR3
Unterstützt bis: 2000MHz
Dual Channel wird unterstützt: Ja

Anschlüsse:
1x Maus PS/2
1x Tastatur PS/2
1x 34-polig Floppy

IDE:
Art des Controllers: IDE
Anschlüsse intern: 1 x 40-polig
Protokolle: Ultra DMA/133
Max. Übertragungsrate: 133 MB/s
Maximale Geräteanzahl: 2
Kanäle: 1

Serial ATA:
Art des Controllers: Serial ATA
Anschlüsse intern: 6x Serial ATA
Protokolle: Serial ATA/300
Max. Übertragungsrate: 300 MB/s, 3,0 GBit/s
Chip: Serial ATA II
Maximale Geräteanzahl: 6
Kanäle: 6
RAID Level: 0, 1, 5, 0+1

USB Controller:
Art des Controllers: USB 2.0
Anschlüsse extern: 6x USB-A
Protokolle: USB 2.0
Max. Übertragungsrate: 60 MB/s
Maximale Geräteanzahl: 127
Kanäle: 1

FireWire Controller:
Art des Controllers: FireWire
Anschlüsse extern: 1x 6-polig FireWire
Anschlüsse intern: nur über Adapter
Protokolle: FireWire
Max. Übertragungsrate: 50 MB/s
Maximale Geräteanzahl: 63
Kanäle: 1

Sound:
Chip: Sonido de alta definición
Eingänge: 1x Line-In und 1x Mikrofon
Ausgänge: 4x Line-Out und 1x Digital-Out (optisch)
Kanäle: bis zu 8 analog
Surround: 8-Kanal Soundchip

LAN 1:
Bezeichnung: Gigabit
Anschlüsse: 1x RJ-45 (LAN)
Transferrate: LAN 10/100/1000 MBit/s

LAN 2:
Bezeichnung: Gigabit
Anschlüsse: 1x RJ-45 (LAN)
Transferrate: LAN 10/100/1000 MBit/s

Optional nutzbar: 4x USB 2.0, 1x seriell, 1x Firewire

Besonderheiten: SLi Chipsatz (unterstützt 2x 16 Lanes), Vista ready
Zum Vergrößern anklicken....

13. Downloads (BIOS, etc.)
aktuelles BIOS zum Download (EVGA):
-
Zum Vergrößern anklicken....

14. Mods von Usern
coming soon
Zum Vergrößern anklicken....

15. Luftkühlung
Folgende (große) Luftkühler passen ohne Probleme:
Zum Vergrößern anklicken....

16. Wasserkühlung
Sets:
-EVGA 790i Ultra SLI Black Pearl, ab Werk mit den innovatek Wasserkühlern (Spannungswandler, NB, SB, + inkl. CPU-Kühler) ausgestattet ! Leider gibts davon keine Info's bei evga.com, evga-europe.com
Aber das Board wird ebenfalls schon bei einigen Händler gelistet
-innovatek 790i (Ultra) SLI Mainboardkühler Kit, passend für alle 790i (Ultra) SLI Mainboards nach Referenzdesgin (EVGA,XFX)
-bei [B]www.anfi-tec.de[/b] gibt es auch ein Komplettsatz passend für alle 790i (Ultra) SLI Mainboards nach Referenzdesgin (EVGA,XFX). mehr infos auch hier im Thread: LINK (Bilder und Preise)
-Mips-Computer nVidia 790i Ultra Freezer Set, passend für alle 790i (Ultra) SLI Mainboards nach Referenzdesgin (EVGA,XFX), leider kann ich dir hierzu keinen Link geben, da die Website von mips-computer.de sehr veraltet ist
Zum Vergrößern anklicken....

17. Reviews
coming soon
Zum Vergrößern anklicken....

18. Preise
Die Mainboards kosten auf dem deutschen Markt ~250-300€.
EVGA nForce 790i Ultra SLi (nForce 790i Ultra SLi) [Geizhals.at/de Link]
XFX nForce 790i Ultra SLi (nForce 790i Ultra SLi) [Geizhals.at/de Link]
Zum Vergrößern anklicken....

19. Verpackung
Beide Boards, gibt es in der ganz normalen Retail Verpackung.
Zum Vergrößern anklicken....

110. Bilder
coming soon
Zum Vergrößern anklicken....
Zum Vergrößern anklicken....

Bitte helft mir diesen Thread aktuell zu halten, danke.

Gruß,
p!n

​



Zum Vergrößern anklicken....
Schon von gehört jap... irgendwo auch mal Test's gelesen.

Auch von dieser Razer soundkarte und ähnliche in der "oberklasse"

Muss jedoch sagen das keine gegen die X-Fi Extrem Gamer oder musik anstinken konnte...

Hatte mich auch mal nach ner neuen umgeguckt ist ca. nen Jahr her.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
So Soundkarte gleich mit genommen. Kauf ist jetzt unter Dach und Fach.
Also kommt am ende des Monats ein DFI LP DK P45-T2RS Plus mit 4GB OCZ Blade 1066er RAM und eine X-FI Xtreme Music Soundkarte bei mir an.
PSU hab ich auch noch zu Hause, GraKa habe ich ja die GTS 450, jetzt fehlt mir nur noch ein neuer CPU.
Wenn aber auf jedenfall nen q9650 mit ne VID kleiner 1,15 Volt.
*freu* das kann ja was geben, bin schon vom Benchen am Träumen.
Bis jetzt sind es wenigstens keine Albträume gewesen ;)

Geht der SLI Mod auf den Intel Bretter eigentlich auch beim DFI? David?

hey,

kurze frage , wo kommt der pin hin bim 780i hin?

ich meine diesen blauen?

hab jetzt mein board ohne gestartet und es kommt c1 fehler, den 0p etc pp...

jemand nen bild<ß


EDIT!!!

ok mit 3 ram riegeln klappts...

jetzt aber:

BOOT from CD :

Drücken Sie eine belibeige Taste um von CD oder DVD zu starten.

NTLDR FEHLT
Neustart mit STRG+ALT+ENTF


HELP

Zuletzt bearbeitet:
Zuletzt bearbeitet:
EDIT 2

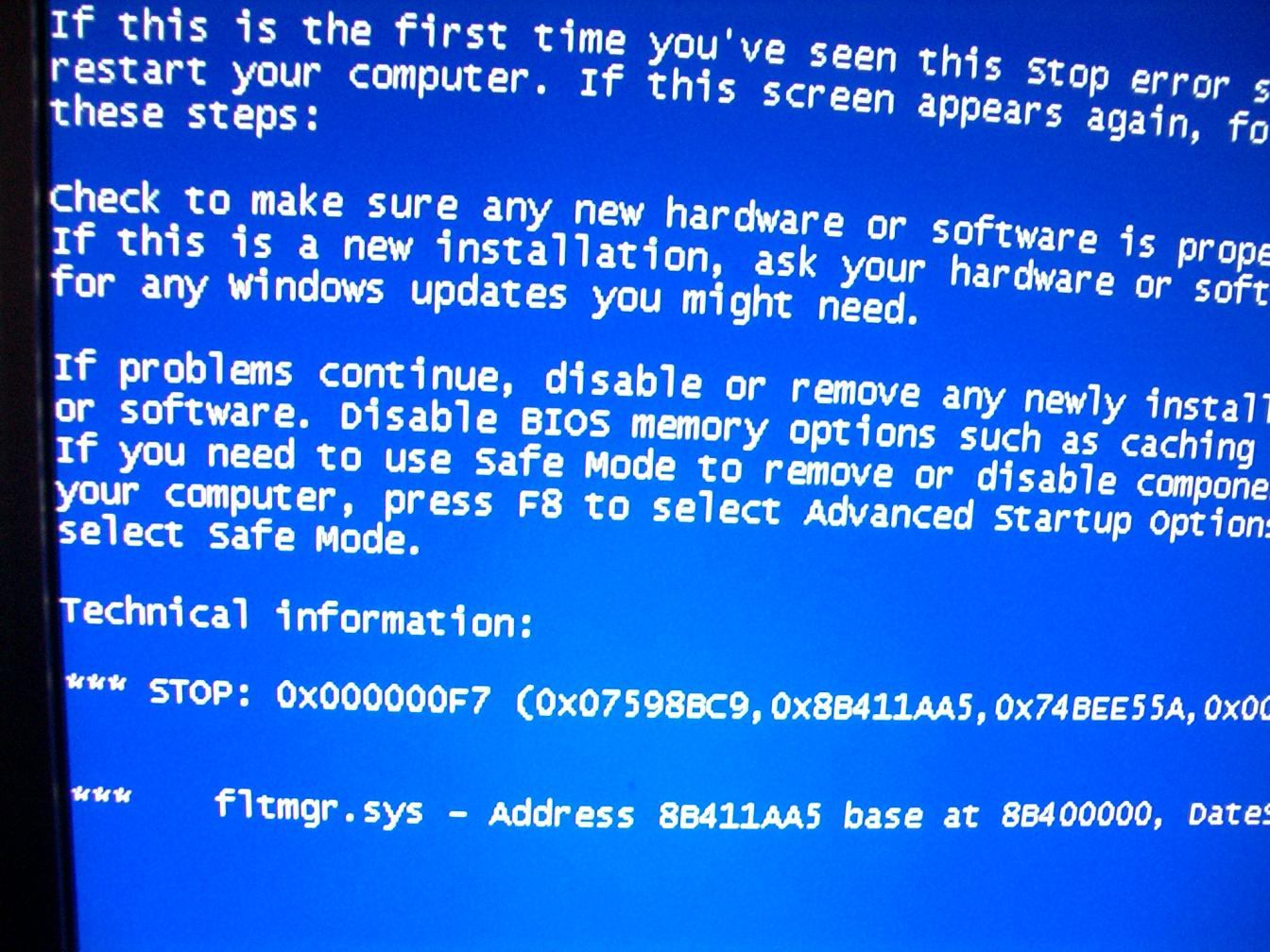

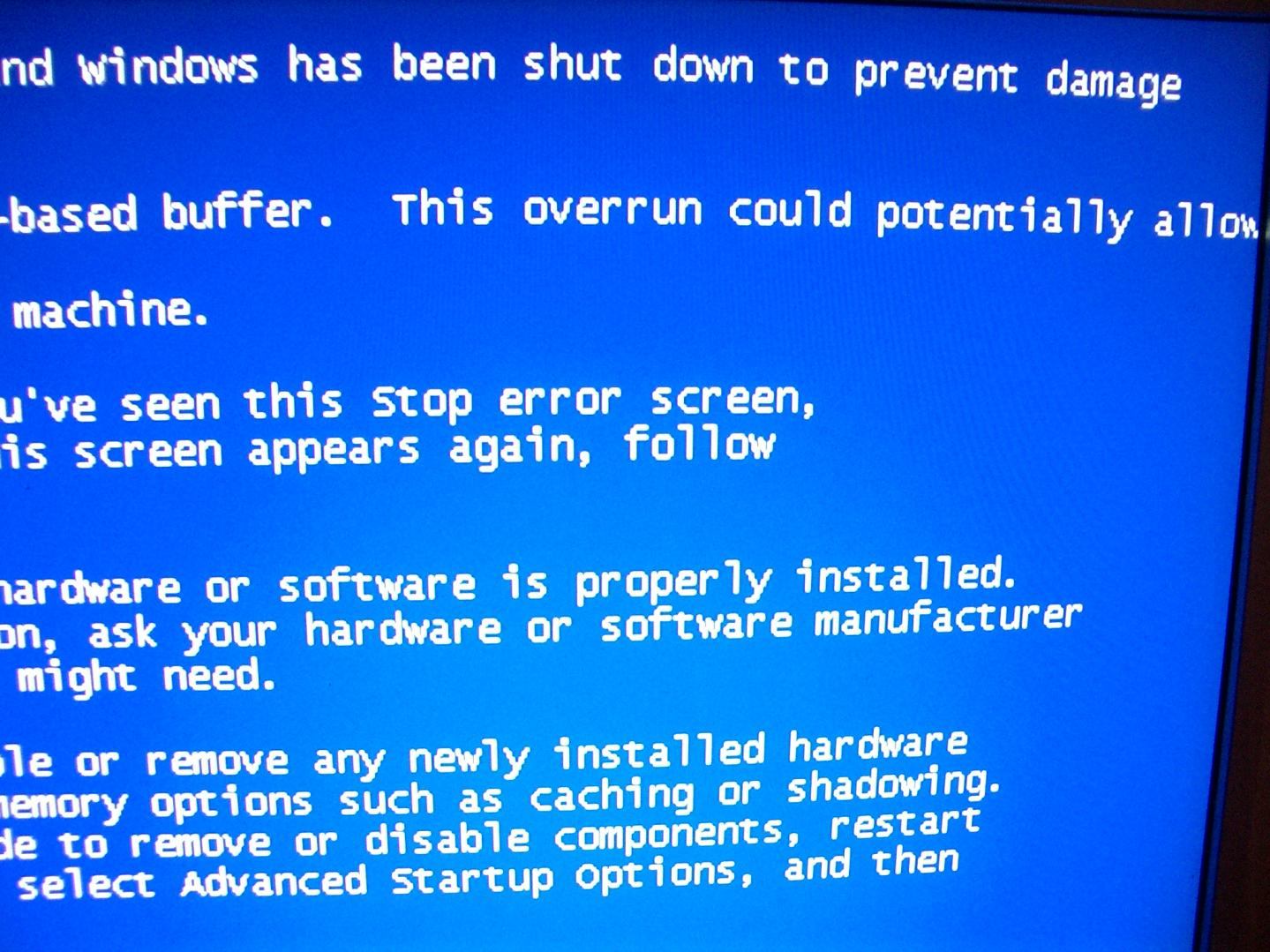

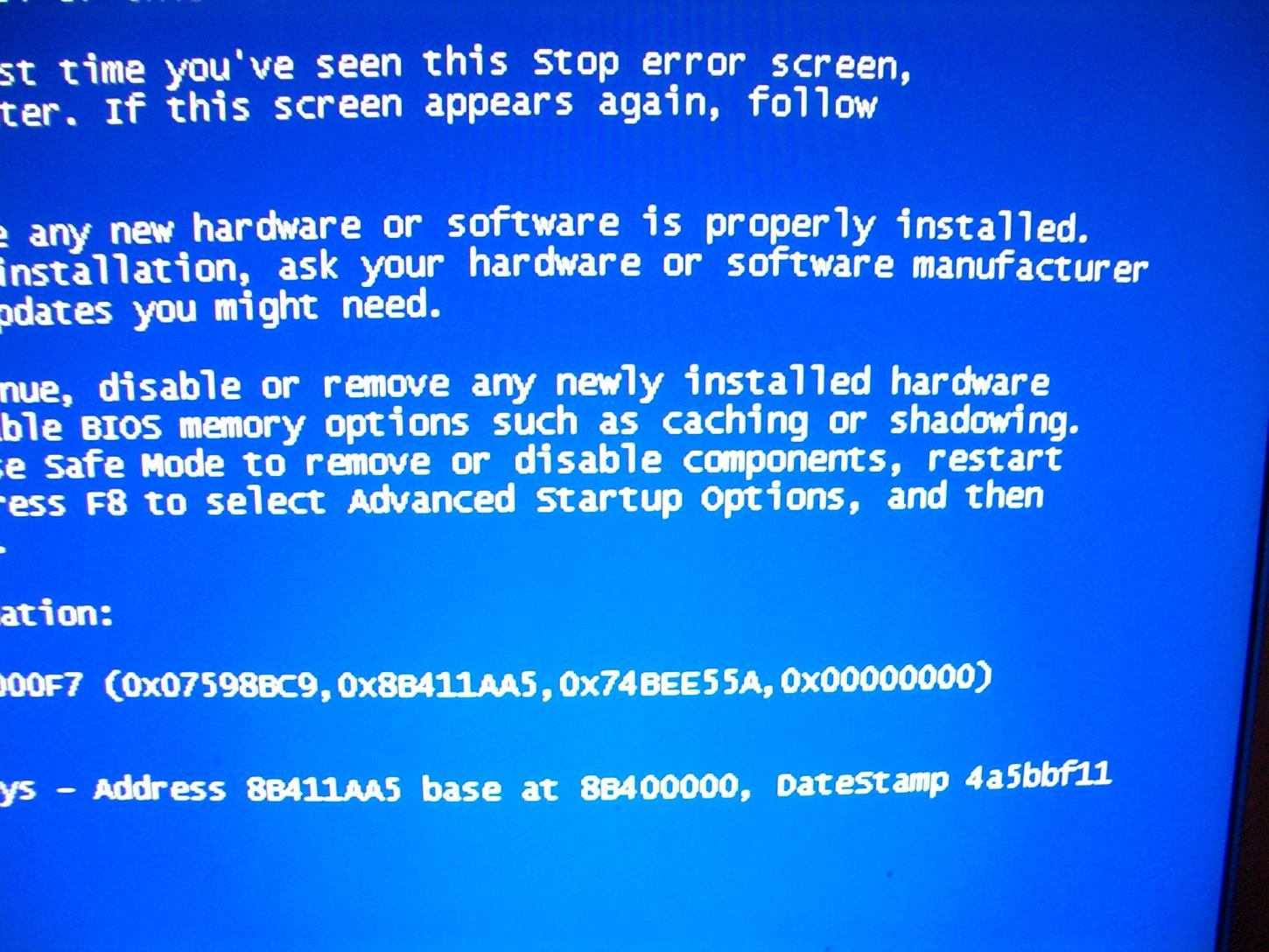

SO nun mal mit der "Rebuilt " CD probiert anstatt der normalen..

dan kommt das:


Anhänge

  • CIMG2484.jpg
    216,1 KB · Aufrufe: 40
  • CIMG2485.jpg
    203,8 KB · Aufrufe: 41
  • CIMG2486.jpg
    214,9 KB · Aufrufe: 43
  • CIMG2487.jpg
    204,2 KB · Aufrufe: 37
Hast im Bios die Richtige HDD als First Boot Divisi angegeben?
Wenn ich ne andere Platte an Platz 1. stehen hab gibt der mit auch den NTLDR Fehler raus.

hab nur eine dran + 1 laufwerk

so meine einstellungen:

SATA 6 (C0) [WDC WD800JD-55MUA1] (frisch formatiert)
SATA 4 (C1) [ASUS DRW-24B1ST]

DRIVE A [NONE]
HALT ON [ALL, BUT KEYBOARD]

Base Memory 640 K
ExtendeD Memory 3143680 K
Total Memory 3144704 K

FIRST BOOT CDROM
SEC. BOOT Removable
THird BOOT HARD DISK

is mir grad alles zuviel zum schreiben..in 10 min. is meine cam aufgeladen dan mach ich pics...

Zuletzt bearbeitet:
hmmm Boot Reihenfolge aber richtig oder?
Also HDD ; CD ; USB Stick?

---------- Beitrag hinzugefügt um 18:47 ---------- Vorheriger Beitrag war um 18:44 ----------

Welche Kabel nützt du?
Also die Datenkabel...
Die von EVGA sollen schon mal gerne Fehlerhaft sein.
Hast noch ein anderes zum testen?

Zuletzt bearbeitet:
@Eisbär...

Ich hab ne seite gesehen wegen dem SLI...

Da soll SLI wohl auf allen gängigen x38, x48 und P45 chipsätzen klappen.. ich such den link nachher mal, da ist direkt anleitung dabei...

SLI sollte ja eigentlich auch auf meinem Gigabyte kommen aber hab jetzt umgeplant und werde in den nächsten 2 monaten auf Sandy umsteigen :)

So hier mal das Bios...

zum system:

EVGA 780i, OZC SLI RAM,9800er GTX,Asus Laufwerk, 80 GB HDD, SATA Kabel sind nicht von EVGA!




































soooo

nun nach etlichen weiteren gleichn blue screens was mache ich falsch?

erst windows cd instl. dan mainboard dan graka right?

Danke David, dann werde ich mich da mal am ende des Monats etwas einlesen.

@Ravens
Ja ist so richtig die Reihenfolge.

Spannungen und Einstellungen im Bios sehen i.O. aus, da habe ich nichts falsches entdeckt.

Hast mal versucht ne andere HDD zu nehmen? nicht das die den Geist aufgegeben hat.
Ich meine die Zeiten der HDD´s kleiner 100 GB ist ja auch schon etwas länger her.
Wie alt ist die HDD von Dir?

ähm ka ca 3 Jahre hab die ausm firmenpc mal mitgenomen....

derzeit leider keine andere hdd vorhanden...

kans auch an den etwas älteren sata kabeln liegenn? bzw. das nen sata am board kaputt ist?

habs gestern bis zum windows fenster geshcafft und insttal. nach kurzer zeit(vll. 3min) ist er mir wieder mit blue screen abgekackt...dieser für mich neuer screen hab ich auch auf photo festgehalten...

Hast mal Memtest durchlaufen lassen?
Könnte auch ein Speicher Problem sein das der Dir immer einen BS anzeigt.
Teste den doch bitte mal durch um das aus zu schließen.

sag mal, welches os benutzt? da gabs doch mal son problem mit vista ohne servicepack und 4 gb ram?!?!?

ähm win 7 ulti

derzeit nur mit 3 ram riegeln

memtest mhh um des erstma zu testen brauch ich doch erstmal nen os ?!

ps: grad angemacht, wieder ntldr fehler
neustart, jetzt grad dabei bei windows zu expandieren (0%...)

Ne ist wie soll ich es sagen, so ne Art von DOS Programm (oder ist es sogar ein DOS Programm?)

Hier ziehen...
memtest86+ - Freeware - DE - Download.CHIP.eu
Dann als Bootfähige CD Brennen
Einlegen und von CD Booten lassen.
Dann Startet der das Programm und testet den RAM.
Da musst du nicht erst bis ins Windoof.
Test läuft in einer Dauerschleife, also nicht wundern das der nie fertig wird.
Zeigt Dir aber einen % Wert an, min 2 mal solltest du das durchlaufen lassen.

Ich hatte den ntldr Fehler bei ner kaputten Festplatte. Wäre auf jeden Fall gut mal ne andere zu testen. Wenn die Platte einen weg hat, kanns jeden möglichen Fehler beim booten geben. Macht die irgendwelche komischen Geräusche?

LG

Eisbaer798 schrieb:
Ne ist wie soll ich es sagen, so ne Art von DOS Programm (oder ist es sogar ein DOS Programm?)

Hier ziehen...
memtest86+ - Freeware - DE - Download.CHIP.eu
Dann als Bootfähige CD Brennen
Einlegen und von CD Booten lassen.
Dann Startet der das Programm und testet den RAM.
Da musst du nicht erst bis ins Windoof.
Test läuft in einer Dauerschleife, also nicht wundern das der nie fertig wird.
Zeigt Dir aber einen % Wert an, min 2 mal solltest du das durchlaufen lassen.
Zum Vergrößern anklicken....


ähm nur usb stick zur hand...keine rohlinge...

wie heißt dieses prog nochma um aus nem usb stick nen bootfhigen zu machen? weil dan würd ich mri des prog von chip ziehn un dan direkt aufm usb stick hauen---ähm ne keine geräusche o.ä. denke aber echt an nen ramriegel da er mit 2 ohne probs läuft un ich jetzt sogar windows instl. bekommen hab...

3 runs á 115 min. alles ok (mit 2 riegeln)

heut abend dan vollbestückung un nohcma testen...

bootstick ging nicht deshalb ne uralt 4,7 gb dvd verbrannt ^^

^^ LoL für ein Programm das wie groß ist? 1MB oder so?

@alle
Kann mir mal jemand sagen was bei dem EVGA Suport los ist?
Kann da seit 3 Tagen keinen erreichen :(
Man ist doch blöd.
Muss doch wissen ob ich meine gewonnene GTS 450 zu ne GTX 580 machen kann....

Ach ja da ware doch was...
Man die haben noch was vom Leben :)
Dann muss ich halt bis nächste Woche warten :(

@Ravensrunner
und wie sieht es aus bei Dir?
Konntest schon weiter testen?

*fap fap fap*
Wie geil ist das denn? Will haben!!!!

Aber ist schon brutal heftig wie viel Saft die GraKa ziehen soll.
Da stelle man sich mal ein Sys mit zwei von den Karten vor:eek:
Lastverbrauch +2000 Watt:haha:

@Max
siehe da EVGA hat jetzt auch P67 MoBo´s.

Jap stimmt- EVGA hat auch welche vorgestellt.. aber dieses hier hat mein Interesse geweckt:

P67 Mainboard

Man beachte die Anzahl der PCI-e Slots :love:

Jap! :) Bin auch schon am überlegen - weil der Perfomancegewinn ist schon ziemlich pervers - bin gespannt wie das dann mit Sandybridge EX wird. Denke dann gibt's ein Upgrade auf Octacore oder ähnliches :love:

Zwei Sachen aber noch:

EVGA hat kein Entwicklerteam mehr, die damals das Classified geschaffen haben, hat man schon beim p55 Board gesehen - das war nciht so gut wie das normale x58.
Gigabyte hat nun endlich auf schwarz / matt umgestellt bei der Wahl der PCB Farbe :)

Anmelden, um zu antworten.

Ähnliche Themen

ebniv
  • Artikel
[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)
94 95 96
Antworten
3K
Aufrufe
255K
Bratwurstdealer
B
Shutterfly
  • Artikel
[User-Review] LG gram 16 pro: 16 Zoll Notebook mit Intel Core Ultra 7 Prozessor, 32 GB LPDDR5x RAM, 2 TB SSD und 77-WH-Akku (16Z90SP-G.AD7BG)
Antworten
3
Aufrufe
833
Shutterfly
Shutterfly
Beinfreiheit
[User-Review] Lesertest mit ADATA/XPG und ASUS
Antworten
4
Aufrufe
272
FirstAid
FirstAid
hugoLOST
[User-Review] Redmagic Titan 16 Pro - Neuling im Gaming Markt
Antworten
1
Aufrufe
458
hugoLOST
hugoLOST
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
