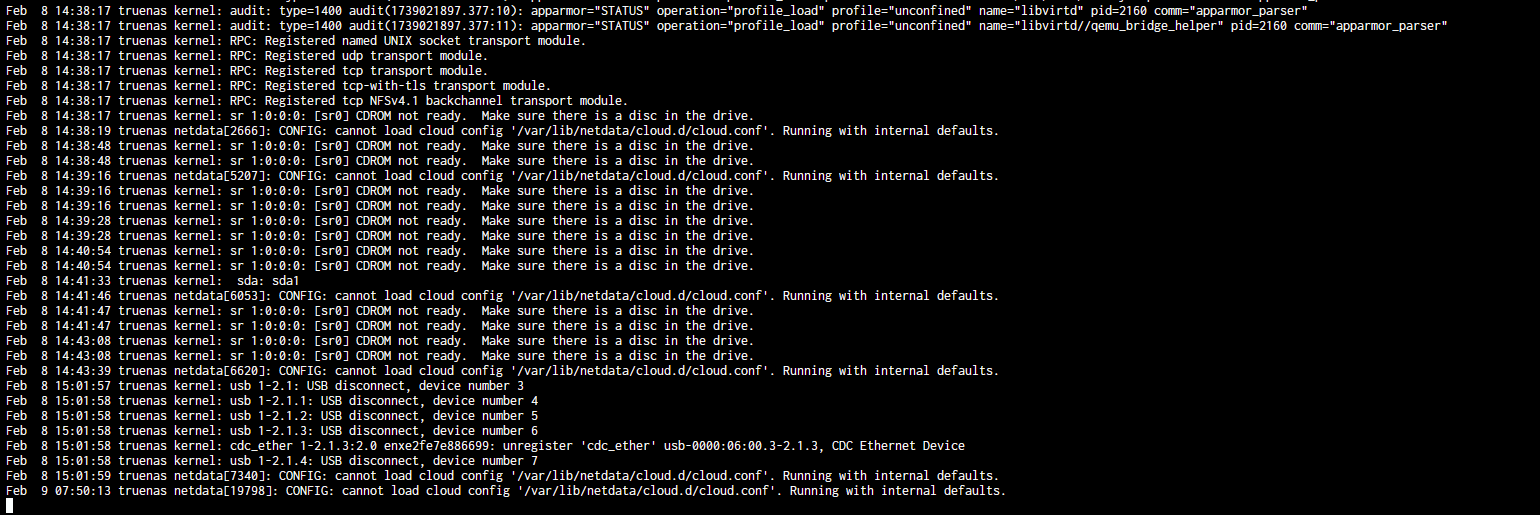

Gigabyte MJ11-EC1 NAS Server

[Andiii]

wer schaut sich denn 45 seiten durch ...

Also ich habe dies gemacht und lese mir nun im Anschluss auch den im englischen Forum forums.servethehome.com durch. Das ist überaus interessant und nützlich denn beim Stöbern bin ich z.b. auf diese Kompatibilitätsliste gestoßen (siehe angehängte Datei), welche bestimmt gerade beim vollen Bestücken der 4 RAM Slots helfen kann, die richtigen Module herauszufinden.

Hier:

Gigabyte MJ11-EC1 PCIe Bifurcation | «WatchMySys» Blog

steht auch was zur Möglichkeit bifurcation zu nutzen und mit welchen Adaptern das möglich ist und welche nicht geeignet sind.

Beitrag automatisch zusammengeführt: Heute um 09:02

Slim-SAS auf PCI-E x16 Adapter:

SFF-8654 8i to PCIe 4.0 x16 Adapter for Mainboard DIY Computers Accessories | eBay

This product SFF-8654 interfaces PIN signal is defined by general signal. If your machine SFF-8654 interfaces PIN signal is defined as special design, this product is not compatible. This product is SFF-8654 8i to PCIe x16 interfaces, and actually it can only go to PCIe x8, that is, PCIe x8 in...

www.ebay.de

Diesen Adapter hat oben genannter Blog als Kompatibel angegeben - aber ist denn Platz genug um den SFF einzustecken? Der SATA Stromanschluss ist übelst nah. Das Kabel (falls es keine gewinkelte Ausführung ist) muss doch ziemlich schwierig einzustecken zu sein. Hat jemand am Adapter mal so eine 90° Platine probiert? https://www.amazon.de/dp/B09H7CDVL1...d=39W3SJAZHVVFA&psc=1&ref_=list_c_wl_ys_dp_it

Ich habe nun auch zugeschlagen und die Bestellung beim RAM König ist erfolgt. Board ist auch schon unterwegs.Hoffe es sind nicht nur noch die kaputten Rückläufer welche da angeboten werden.

Beim RAM hoffe ich, dass diese laufen (2x 32GB habe ich bestellt, hatte die Module aber leider bestellt bevor ich die Kompatibilitätsliste gefunden habe, sonst wären es andere geworden...)

Das wird mein Setup für 8 SATA HDDs+SSDs und vier NVMe's ich werde unRAID mal ausprobieren).

-64 GB ECC (2x32GB) Kingston KTL-TS424/32G 32GB 2Rx4 PC4-2400T-RA1 Server https://www.ebay.de/itm/205151047078
-Fractal Design R5 Case
-Chieftec CMR-625 6x 2,5" HOT Swap Bay
-Silverstone 300W SFX PSU
-20TB Toshibas (und alle SATA SSDs + Platten die ich so noch im Haushalt finde).
-vier NVMe's 2TBs Samsung 980 Pro und 990 Pro
-SFF-8654 Kabel https://www.ebay.de/itm/134724326136
-SFF-8654 8i an PCIe Adapter https://www.ebay.de/itm/395317827513
-4x NVMe über die Karte vom AliExpress https://de.aliexpress.com/item/1005...st_main.5.21ef5c5fFOPPd2&gatewayAdapt=glo2deu
-4 Fach SATA Kabel https://www.amazon.de/gp/aw/d/B010PAP3O2?ref=ppx_pt2_mob_b_prod_image
-SATA SFF-8654 4i Breakout Kabel https://www.amazon.de/dp/B0C712HXCJ/ref=pe_27091401_487024491_TE_item
-VGA an HDMI Adapter https://www.amazon.de/dp/B07K14NR8P/ref=pe_27091401_487024491_TE_item

Falls ich die 4 mal NVMe im 8i Port zum Laufen bekomme rüste ich 10G im M.2 Slot nach.
Wenn nicht muss der M.2 geopfert und zu PCIe x4 adaptiert werden.



[xST4R]

ich habe beides ... sowohl den von dir genannten adapter + den anderen auf der website genannten adapter und bifurcation funktioniert nicht.



[Andiii]

ich habe beides ... sowohl den von dir genannten adapter + den anderen auf der website genannten adapter und bifurcation funktioniert nicht.

Okay das stimmt so auch. Er schreibt ja:
However, I can demonstrate that bifurcation does work on the MJ11-EC1, and in fact it is possible to access all PCIe x16 lanes if you add the unpopulated U2_1 SFF-8654 connector. All the passive components for the SFF-8654 connector are already present on the motherboard, so only the physical connector needs to be added to unlock an additional 8 lanes of PCIe.

Also muss man wohl oder übel den zweiten Anschluss bestücken 😜😄

Das BIOS setting ist bei dir eingestellt?

https://watchmysys.com/blog/wp-content/uploads/2024/10/MJ11-EC1-AMI-x8x8.jpeg

Meine verlinkte Karte hat einen x4 Anschluss, deine im Bild schaut länger aus...



[xST4R]

Das BIOS setting ist bei dir eingestellt?

https://watchmysys.com/blog/wp-content/uploads/2024/10/MJ11-EC1-AMI-x8x8.jpeg

ja



[Luckysh0t]

However, I can demonstrate that bifurcation does work on the MJ11-EC1, and in fact it is possible to access all PCIe x16 lanes if you add the unpopulated U2_1 SFF-8654 connector. All the passive components for the SFF-8654 connector are already present on the motherboard, so only the physical connector needs to be added to unlock an additional 8 lanes of PCIe.

Das Board ist schon absurd. Das bedeutet, dass die Bifurkation nur ordnungsgemäß funktioniert, wenn die ersten acht Lanes benutzt werden, sonst sind die anderen acht Lanes immer acht Lanes. Da das wohl kaum einer jemals getestet hat, ob das wohl eine übliche Funktionsweise ist, wenn man das an anderen Boards nutzt?

Aber zum Glück gibt es ja mittlerweile auch relativ günstige Karten mit pcie Switch. Ist zwar dann nicht exakt das Gleiche in Grün, aber immerhin etwas.



[Andiii]

Ja, ich denke auch man kann bifurcation eher abschreiben. Klingt schon sehr schwierig und übelst aufwendig.



[Luckysh0t]

Die Adapter ermöglich aber nicht an die m2 andere PCIe Devices (10G LAN, GPU etc.) zu bauen, oder?

Das dürfte damit stehen oder fallen, ob die PCIE Slot Platine einen eigenen Stromanschluss hat und welche Spannungen die auch wirklich an die entsprechende Karte dann weitergibt.



[bastian123f]

Hallo zusammen. Bin gerade drüber das Board in einen Microserver Gen8 zu pflanzen. Hab jetzt eine M2 NVME verbaut und an den 4i SlimSAS mit einem Adapter den SFF8087 vom Microserver angeschlossen und es funktioniert wunderbar.

Ich plane aber auch den 8i Anschluss zu aktivieren mit einer Tesla P4, Weiter vorne habe ich gelesen, dass man das Bios vom EC0 hernehmen soll. Hat da soweit jemand schon "langzeit" erfahrungen. Also auch, ob das ohne Probleme funktioniert?



[Andiii]

ja

Hast du 4x 4x 4x 4x auch schon probiert? Wenn du den x8 für 2 NVMe aufteilen willst wäre das ja eher die richtige Einstellung oder?



[xST4R]

Hast du 4x 4x 4x 4x auch schon probiert? Wenn du den x8 für 2 NVMe aufteilen willst wäre das ja eher die richtige Einstellung oder?

ja habe auch noch 2 andere adapter hier gehabt und getestet , es läuft generell nicht mit bifurcation
kann aber nun auch nicht mehr weiter testen , hab das ding schon zerlegt

sowas hab ich aber nicht getestet :

---

ich hab mir jetzt das hier gekauft - das ist glaube der bessere allrounder

am5
3x m2 (onboard)
4x sata (mit wifi to sata 6x)
ddr5 (bis 128gb)
ecc
bifurcation
2.5gbit
und thunderbolt



[Luckysh0t]

sowas hab ich aber nicht getestet :

Sowas nutze ich von Qnap - in diesem Falle funktioniert es.



[Andiii]

---

ich hab mir jetzt das hier gekauft - das ist glaube der bessere allrounder

am5
3x m2 (onboard)
4x sata (mit wifi to sata 6x)
ddr5 (bis 128gb)
ecc
bifurcation
2.5gbit
und thunderbolt

Okay bissel mehr als 69,99 +RAM + die Adapter 😜



[Paddy600]

Wenn du wenig idle Verbauch möchtest, ist aber am5 leider echt die falsche Wahl.



[Andiii]

Habe auch im Unraid Forum gelesen dass die meisten SATA Adapter (wie hier) tiefere C Staates verhindern



[xST4R]

Okay bissel mehr als 69,99 +RAM + die Adapter 😜

naja geht eigentlich ...

ASRock B650M PG Lightning :

100euro board
200euro cpu (8 kerne 16 threads)
100euro ram

= ~400euro (komplette neuware) > aktuelle hardware

Gigabyte MJ11-EC1 :

70euro board/cpu (4 kerne 8 threads)
100euro ram
30 euro i8 kabel
30 euro i8 zu pcie adapter
20euro i4 zu sata adapter
10euro 3d druck

= ~260euro (komplette gebrauchtware bis auf ram) > veraltete hardware
