Gigabyte MJ11-EC1 NAS Server

[xST4R]

Der Adapter nutze ich im Gigabyte MC12-LE0 (x16 Slot), dieser setzt bifurcation voraus. Mit dem i8 sind also maximal 2x m2 möglich wenn bifurcation auf dem mj11-ec1 läuft. Die konnte mir noch keiner bestätigen. Theoretisch: Wenn du den anderen i8 Lötest könnten auch 4x m2 möglich sein, ich glaube das haben schon welche versucht, ohne Erfolg?

Mit diesem https://www.amazon.de/gp/product/B0CCNL7YD8/ref=ox_sc_saved_image_2?smid=A1NC51ORMQANC2&psc=1 sollten auch 4x m2 möglich sein, ohne bifurcation.

k, danke - ich hab den mal bestellt und habe auch den anderen passenden adapter der auf der seite beschrieben wird, kann also vermutlich in den nächsten 7 tagen hier das ergebniss schreiben.

2x m² wär halt schon perfekt ...

ich hatte mir die tage fürs board auch mal neue m² kühler bestellt : (https://de.aliexpress.com/item/1005006219973302.html) die machen richtig was her



[JVN]

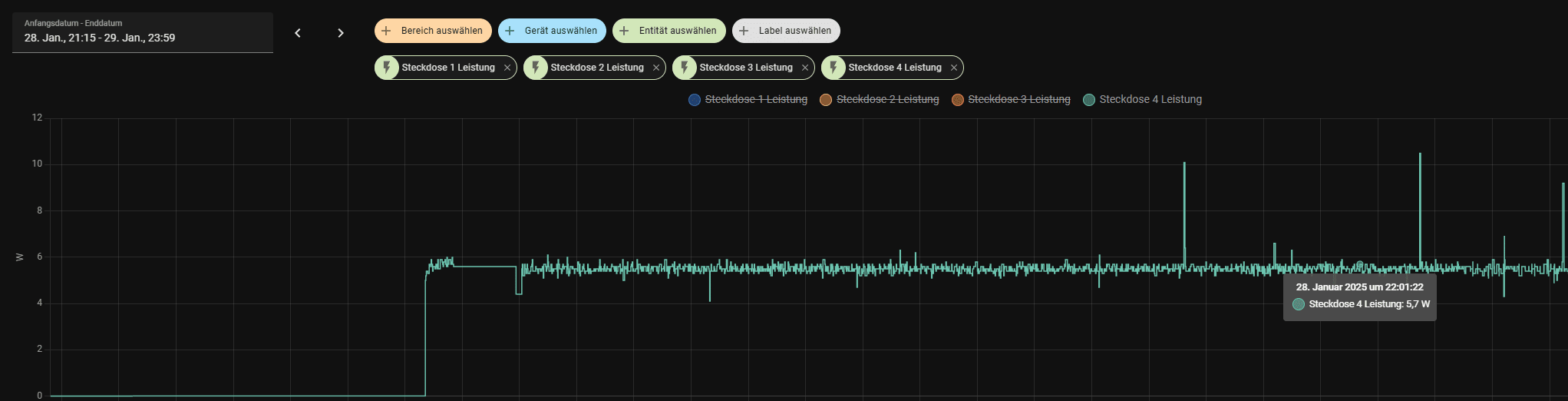

Sind irgendwie nicht ganz 10W fürs IPMI

Anhang anzeigen 1069097

Das hängt ganz stark von der niedrigstlasteffizienz vom PSU ab - der BMC+NIC braucht wahrscheinlich 3-4W, den Rest verwandelt das PSU in Wärme. Mit nem redundanten supermicro 920W platinum PSU hat so ein AST2500 bei mir auch schon 20W "verbraucht" - also eigentlich das PSU.



[F|Marsman]

Das stimmt wohl. War jetzt auch nur rein der BMC+LAN wenn das System aus ist.
Im eingeschalteten Zustand den Chip einzeln zu messen wird etwas schwierig.
Muss mir mal nochn Adapter basteln und das ganze mitm PicoPSU testen... aber generell sollte man wohl drauf achten dass das NT im Niedriglastbereich und Standby möglichst effizient ist.



[gmipf]

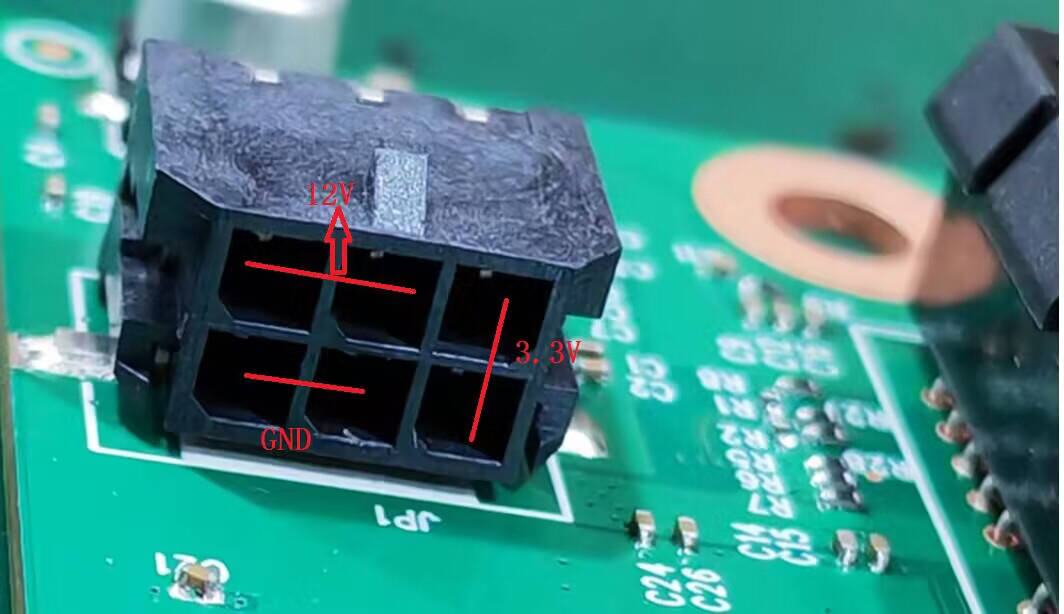

Am 8i Port mit 4x 4x 4x 4x bifurcation mode habe ich es schon probiert, es wird einfach nichts erkannt. Am 8i Port habe ich auch bereits eine Grafikkarte mit dem Ceacent CNS41CX16W ausprobiert. Das wurde erkannt wenn auch nur per 4x obwohl der Adapter eigentlich 8x supporten sollte.

Nachtrag: Meine Grafikkarte läuft jetzt doch mit 8x nachdem ich den 8i Port und das 8i-Kabel mit Deoxit D100 ordentlich gesäubert habe.

@F|Marsman Ich versuche für mich gerade ein F02 BIOS mod zu erstellen. Bin soweit auch fertig, nur flashen will er nun nicht per BMC. Die rbu Datei im Vergleich zum raw bios hat ja 16Bytes mehr am Ende. In den letzten 8 Bytes sieht es für mich aus als würde da eine Prüfsumme reinkommen ab Adresse 0x01000008. Kannst Du mir da eventuell weiterhelfen?



[F|Marsman]

@gmipf soweit so richtig.

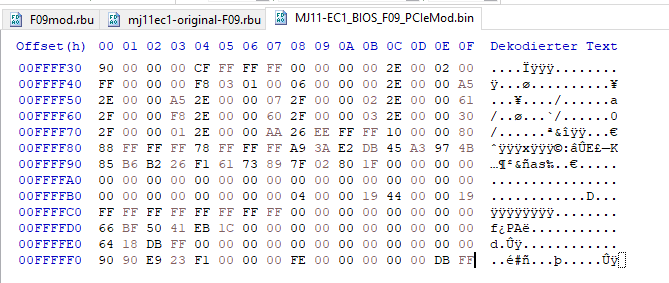

BIOS ist soweit fertig gemoddet? Dann müsstest du ne .bin Datei haben die am Ende wie folgt aussieht:

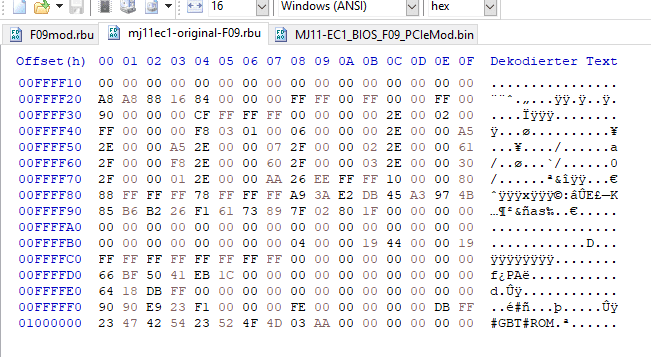

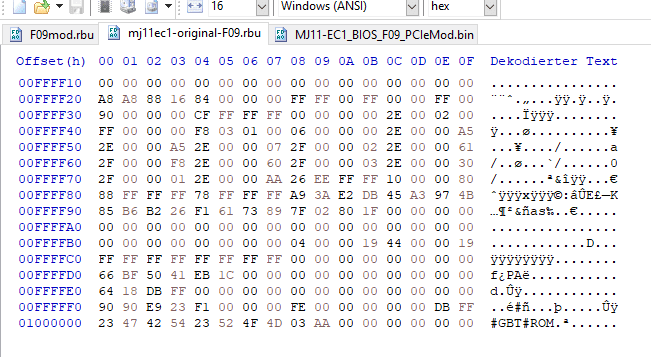

Dann mit HxD die letzte Zeile aus der original .rbu kopieren.



Jetzt kommt der spannende Teil

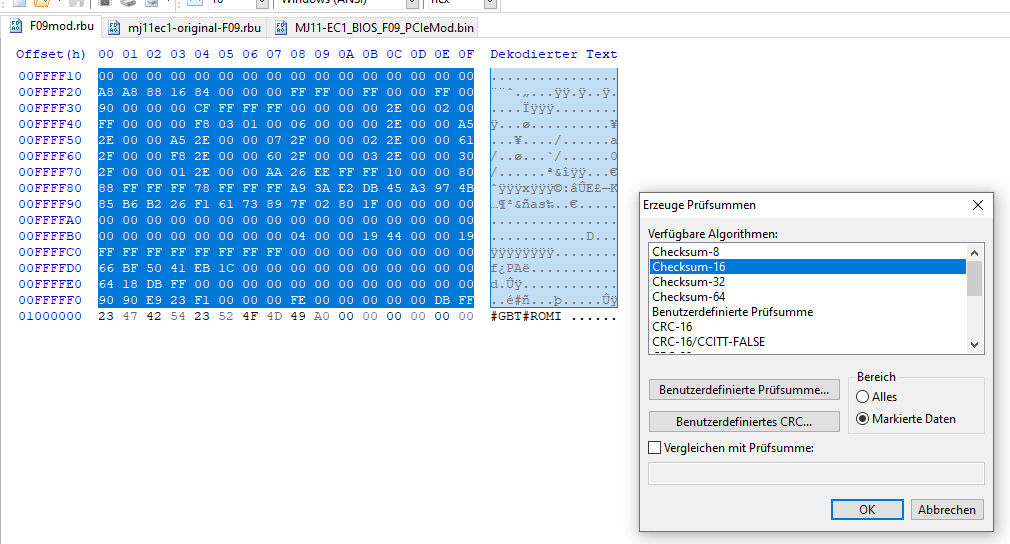

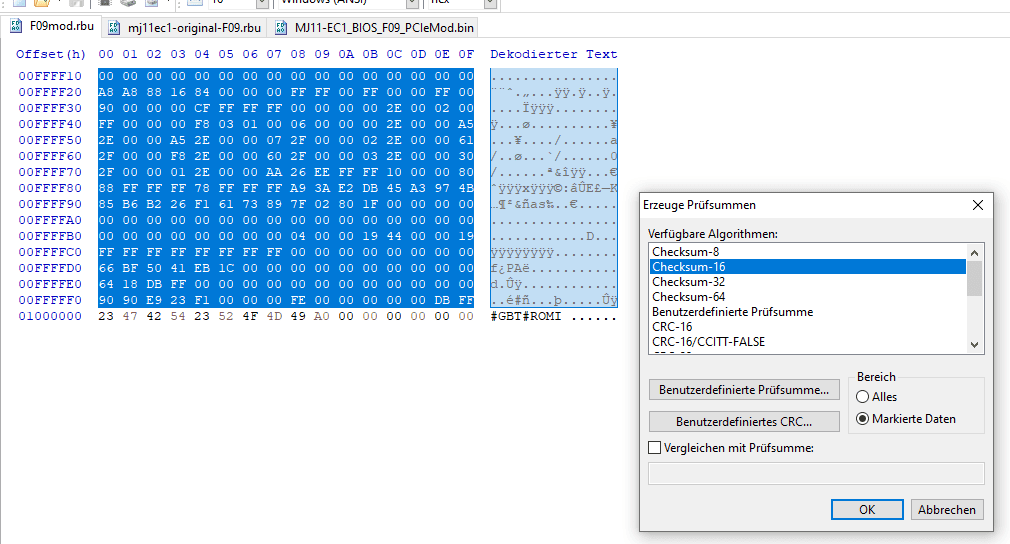

Alles markieren außer die letzte Zeile. Prüfsumme mit Checksum-16 erstellen.

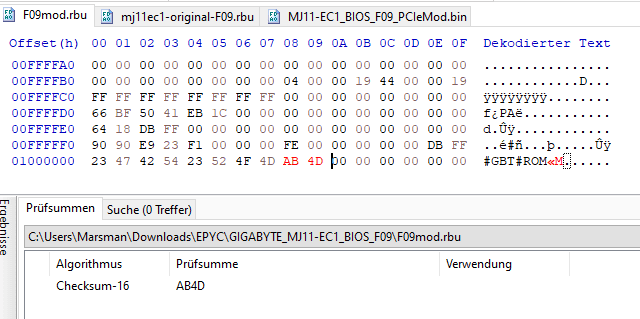

Prüfsumme in Spalte 8 und 9 eintragen



Speichern, Dateiendung ändern, its done - have fun



[Migano]

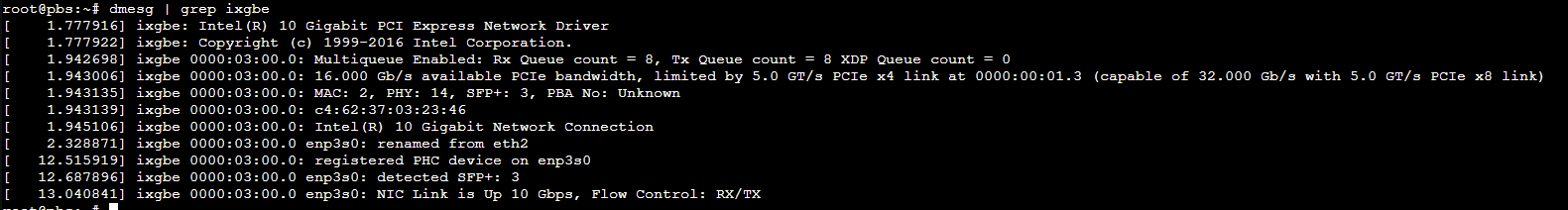

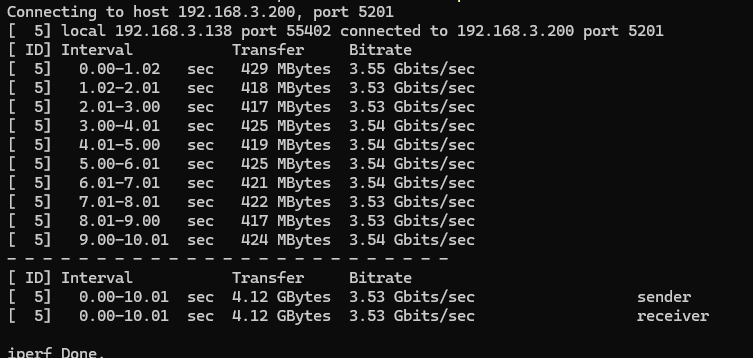

Vielen Dank vorab für die ganzen tollen Infos in dem Thread, die haben mir sehr geholfen. Ich versuche gerade das m.2 10 Gbe NIC (https://de.aliexpress.com/item/1005007810106906.html) zum laufen zu bekommen, komme aber nicht über 3.5 Gbits/sec mit iperf:

Kommt ihr auf "echte" 10 Gbit/s? MTU 9000 habe ich schon probiert ...



[Reflexion]

Ich bin derzeit mit dem Gigabyte Mini ITX Mainboard / AMD EPYC Gigabyte MJ11-EC1 (F02 BIOS) verschiedene Grafikkarten am Durchtesten, von p400 zu GT1030.. bis hin zur NVS 300, der Lüfter auf der GPU, sofern vorhanden ist aktiv, im BIOS selbst habe ich auf 4x PCIe umgeschaltet, allerdings wird mit der hier empfohlenen: "chenyang CY PCIe auf SFF-8611 Adapter,Oculink SFF-8612 SFF-8611 auf PCIe PCI-Express 16x 4x Adapter" (https://www.amazon.de/dp/B0BP254X7N?) + "henyang CY SFF-8611 auf SFF-8654 Kabel, OcuLink PCIe PCI-Express SFF-8611 4i auf SFF-8654 Slimline" (https://www.amazon.de/dp/B0BLJPX9DF?) keine Karte zumindest unter unRAID erkannt. Ich habe jetzt nochmal mit einem; "chenyang OCuLink PCIe PCI-Express SFF-8611 4i auf SFF-8643 SSD Datenkabel" (https://www.amazon.de/dp/B07NN46LQD?) und M.2 Adapter; "DELOCK Adapter M.2 Key M > SFF-8643 NVMe horizontal 2242" (https://www.amazon.de/gp/product/B07F33GCXH?ie=UTF8&psc=1) den Versuch wiederholt, das selbe Ergebnis. M.2NVMe werde ich noch testen, vermute aber, dass das funktioniert 50 €+ wären dafür aber bissl zu viel des Guten. Hier wurde bisher erfolgreich; "NFHK SFF-8654 Kabel & Karte U2 Kit NGFF M-Key auf Slimline SAS NVME PCIe SSD SATA Adapter" (https://www.amazon.de/dp/B09FJW5NDG?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1) getestet.



Muss ich auf spezielle Einstellungen im BIOS achten?


Anderes Thema;
... was die Diskussion um die Verwendung des NanoKVM betrifft, so macht sich dies auch durch die Verwendung von "tailscale" bei fehlenden Port Forwarding bezahlt oder aber wenn man eine Mixtur aus verschiedenen Servern besitzt, die wie bspw. beim Fujitsu Server Primergy TX1320 M3 keine einfache dafür teure Möglichkeit besitzen auch remote iKVM zu nutzen, und wenn dann nur java..

Andere Optionen wie bei SuperMicro/ASrock RACK und Asus kosten Lizenz oder Modul um die 50 €, und wie bei letzteren beiden der Support aussieht kann man sich denken, das Gigabyte MJ11-EC1 wird wohl ebenfalls so langsam aufs Abstellgleis geführt. Eine einheitliche Lösung ist auch sinnvoll, gekoppelt mit einer Switch. Der PiKVM war auch schon klasse nur NanoKVM wird durch die geringe Leistungsaufnahme direkt am case versorgt oder im case des Servers.

​

​



[xST4R]

mal schauen ob das passt > ich baue gerade für das jonsbo n3 eine slotblende + halter für i8 zu pci so das meine 10gbit netzwerkkarte auch endlich mal die richtige position hat und nicht einfach nur in der luft hängt
(löcher und co mach ich sobald die grundgröße passt , auch das mount für die pcie platine mach ich sobald alles passt)

add:aktueller status >



[Karhu]

Schaut sehr gut aus @xST4R - ich habe mich gegen das Jonsbo entschieden, das war mir alles viel zu eng und ich hab genügend Platz.

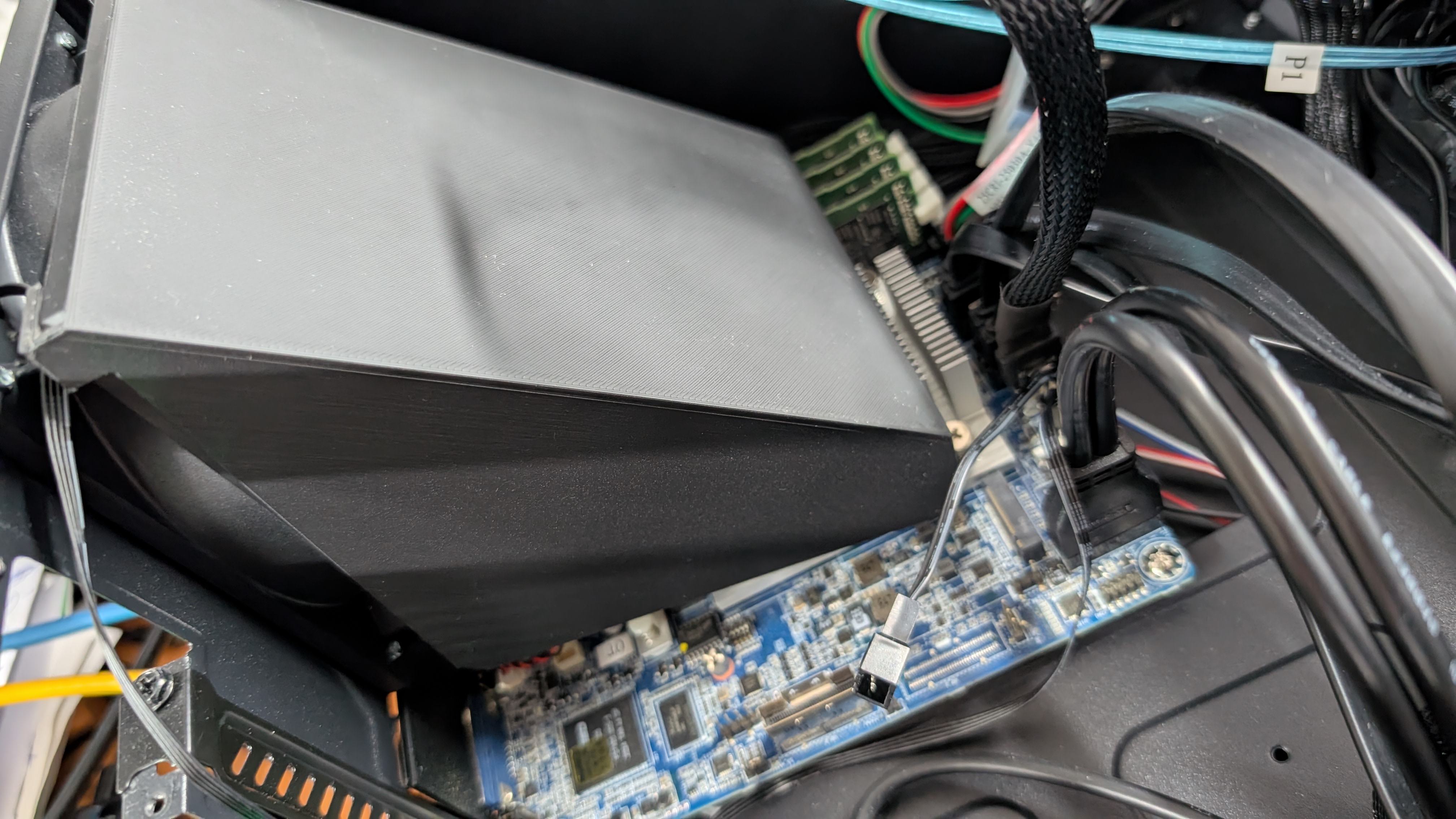

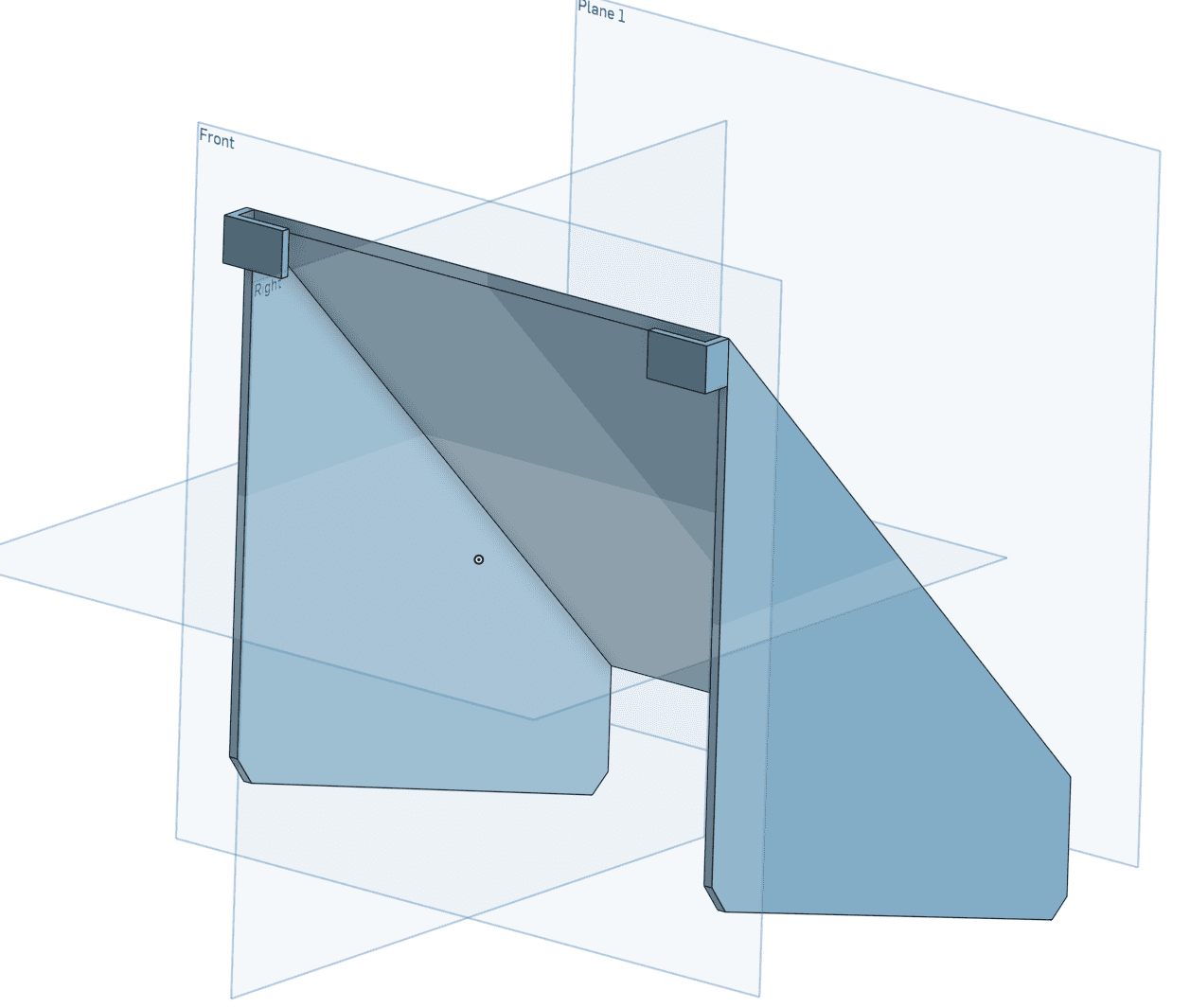

Ich nutze gerade ein Sharkoon VS4-V das ich noch rumliegen hatte und hab mir dafür einen einfachen Airtunnel gebaut um das System mit einem einzelnen 120er Lüfter zu kühlen.
CPU Tempmeratur liegt bei mir gerade so bei 36-38 Grad im Idle, Peak hatte ich in der letzten Woche mal bei 56.

Hier der Link zum Projekt in OnShape, mit diversen Variablen um das auf andere Gehäuse anzupassen.
