[Sammelthread] HiFi & Heimkino Selbstbau

[Max76]

Ich habe den AWM 12 schon zweimal gebaut, so toll sind die nicht, etwas teurer, aber es lohnt sich HE-MaxiSub270



[DeZomB]

Kann nix großartig sagen sry, außer: versacube mit aw3000 und am80 ist zuklein, das am80 hat der nicht genug dampf. Für Mietwohnung ja, rest nicht ^^'.

Aber hatte ne kurze frage: Ist der Denon pma 880r irgendwas besonderes? Würde gerne andere polklemmen verlöten zwecks Bananenstecker.

send by 1320



[Flatsch]

Sollst ja nicht dass am 80 nehmen sondern zum Beispiel dt150, kostet kaum mehr und hat genug Dampf
Nur als Beispiel



[Mr.Wurst]

Und immer mal bei eBay gucken...wo ich gebaut habe,habe ich zB den wam300 für 130€ SK bekommen mit restgarantie

Gesendet von meinem Nexus 4 mit der Hardwareluxx App



[Flatsch]

Habe mal geguckt, irgendwie finde ich gar keine guten bei ebay..

Ich habe angefangen zu bauen..alles verleimt und heute das erste mal grundiert.
Morgen kommt spachtel und Zweite Grundierung dann.
Bisher macht es Spaß

- - - Updated - - -

als Aktivmodul hab ich von der Dt150 abgesehen, da gabs es irgendwie zu viele negativ Berichte im Netz... hab mich für die SAM-300D entschieden...
Alles im allen:
Bausatz: 66€
Material (schleifzeug, kleber,diverse Materialien für die Aussenbearbeitung) : 100€
Aktiv Modul: 160 €
Holz (mdf): 20 € + 20 für das Aktiv modul
Macht erstmal ne Summe von ~380 € und da habe ich schon günstig gekauft... Was habe ich gelernt: Billig und Ton geht nicht


Eine Frage: das Dämmmaterial was mitgeliefert wurde (solch weisse Matte)
Wie Lege ich das Sinnvollerweise in den Sub? Im Plan steht einmal falten und hinten rein... Im Netz finde ich diverse Bilder, wo der ganze Sub damit an den Wänden verkleidet wurde



[Mr.Wurst]

66 € das Chassis ?? Und insgesamt 380€ ??

Glaub da wäre was fertiges für den preis besser gewesen

Gesendet von meinem Nexus 4 mit der Hardwareluxx App



[blubb0r87]

Solange es ihm Spass macht.
Aber bei dem Endpreis wären 150€ für das Chassis sinnvoller gewesen.

Für 400€ gibt es auch gebrauchte SVS PB-1000 oder SB-1000, welche um ein Vielfaches besser sind.



[Mr.Wurst]

Klar Spaß macht das nur am falachenbende sparen ist murks...

Gesendet von meinem Nexus 4 mit der Hardwareluxx App



[Flatsch]

Der versacube bausatz kostet nun mal nicht mehr, was kann ich dafür, die Summe kommt ja durch diverse Materialien zustande und dem Preis des aktiv Modul



[blubb0r87]

Du hattest am Anfang 200€ Budget.
Jetzt hast du 400€ für einen Budget Subwoofer in der 200€ Fertigklasse ausgegeben.



[Unstoppable]

Aber bei dem Endpreis wären 150€ für das Chassis sinnvoller gewesen.

Das ist die größte "Gefahr" im DIY. Hier noch mal 50€ mehr, da noch mal 80€ mehr.....

Man schaut was man braucht, sucht sich die Komponenten aus und baut da. Den SB-1000 und PB 1000 hatte ich schon da und keiner hat mich nicht so vom Hocker gehauen.

Material (schleifzeug, kleber,diverse Materialien für die Aussenbearbeitung) : 100€

Die 100€ sind ja nicht in einem Projekt verbraten. Kleber und Außenbearbeitungsteile sind danach mit Sicherheit noch übrig. Wobei Schleifpapier und Kleber ja nicht so teuer sind. Was fällt bei dir genau unter ",diverse Materialien für die Aussenbearbeitung"?

Und er hat die Möglichkeit(wenn ich das richtig in Erinnerung hab) einen zweiten Versacube zu bauen und den dann mit anzuschließen. Dann gibt es einen zweiten Sub für 130€.

Eines gibt es beim DIY, dass man nie beim fertigen Sub hat: Die Spaß am basteln. Und danach der Stolz wenn es läuft und das Gehäuse einen persönlichen Tatsch(keine Ahnung wie man das Wort richtig schreibt, kommt bestimmt aus dem Französischen, stell mich aber gerade beim Suchen an) hat.

EDIT: Wobei der Versacube von der Größe Leistung eher so ausgelegt ist, dass man zwei verwendet(für größere Räume). Und wenn man sich dann noch einen zweiten baut(fallen ja wie oben geschrieben nur noch Chassis/Holz an, dann findet man im Fertigkauf bestimmt nichts mehr viel, was der Kombi das Wasser reichen kann).



[Flatsch]

Material ist für mich, Schleifpapier und Aufsätze für Maschine zum Schleifen, Lackrolle und Ersatz Rollen, Spachtelmasse, Grundierung, Lack, Farbwanne, Acryl zum Abdichten von innen, Kleber..alles kleinkram eben...
Wie gesagt, mir ging es um Spaß und der zweite cube kommt wenn der erste fertig ist und da ist ja dann das Modul schon da u.s.w..
Es ist für mich einfach Entspannung und ich kann als einziger im Freundeskreis sagen,: ich habe es selbst gebaut
Rechne ich Material nicht mit, haben beide cube zusammen
Holz 60€
Chassis: 120
Modul: 160
Und für 340 bekomme ich keine besseren fertigen sub.


Kann mir jemand die Frage mit der Dämmung beantworten?



[Unstoppable]

Mach es so, wies im Plan steht. Die Watte dient dazu, das Volumen künstlich zu Vergrößern. Das Zeug was man an die Wände anbringt hat meist einen anderen Sinn.



[Flatsch]

Also einmal falten und hinten rein legen..



[Sacha]

Moin

Also der Versacube ist für mich kein Thema, weil gelesen haben das einer seine Stärke bei 60-70 Hz hat und dann stark abfällt . Das wäre ja nicht das was ich so vorstelle und mehre versacubes möchte ich nicht.

Glaube ich Bau erstmal den Awm 12 .

Habe noch eine wichtige frage, kann ich ihn vom Volumen so bauen wie die Vorgabe , aber statt des gebauten Kanals ein Bassreflexrohr einsetzen?
Wenn ja, muss es nur das selbe Volumen haben oder auch eine bestimmte Länge ?


Sent from my iPhone using Hardwareluxx app



[Flatsch]

Uh da gibt's glaube umrechner... den Cube kannst auch als br bauen als Beispiel...also muss es umrechner geben



[Unstoppable]

Bei Änderung muss das Volumen und die Länge gleich bleiben. Außerdem gibt es noch was zu beachten(das der Kanal durch anliegende Seiten länger ist als man meint), aber da weiß ich gerade nicht mehr genau wie das war.



[Dragonhart]

Guter Tipp aber an Maschinen hapert es nicht,das ist alles irgendwo in der Familie vorhanden.
Und nochmal..Ich mach dass für MICH...Ich will hier einfach nur aus Spaß an der Sache basteln und bauen, verstehst du das nicht? Wenn ich jemand anders dass machen lasse, kann ich mir auch fertige sub und Co kaufen...

ICH sehe das einfach nur als Zeitvertreib zum Kopf frei bekommen neben der Arbeit.
Ich muss hier kein hochgelobt hochglänzenden sonst was zu stehen haben...Und das ist jetzt einfach ein erstes Projekt um überhaupt da rein zu kommen...entweder versteht das hier irgend einer oder eben nicht.

Daher bitte ich einfach, wenn Fragen von mir gestellt werden, dann beantwortet doch diese einfach anstatt zu sagen: öh das schaffst du bucht oder lass die boxen von jemanden bauen...

Meine Güte, im schlimmsten Fall habe ich 100€ und ein wenig Zeit verbrannt...


Wer also nützliche Tipps zum selber bauen hat, her damit..einige Fragen waren ja noch offen von mir

Brauch man eine dehnungsfuge?
Was soll das für ominöser lack inkl. Grundierung sein?
Reicht Grundierung und dann lack oder braucht man immer einen Füller?

100% unterschreib ich das! Das soll Spaß machen und man hat es selbst gebaut! Im Gegenteil: wenn der dann paar Macken oder Kanten hat und dennoch gut klingt hast du den Ansporn für weitere Projekte.
Und eins garantier ich dir! Wendung den baust, dann baust du weiter!ich zb komme so am besten runter. Und Thema Oberfläche. Ich spachtle und Schleife meisst immer 3x und wenn dann noch was ist dann bleibt das so. Punkt!



[Dragonhart]

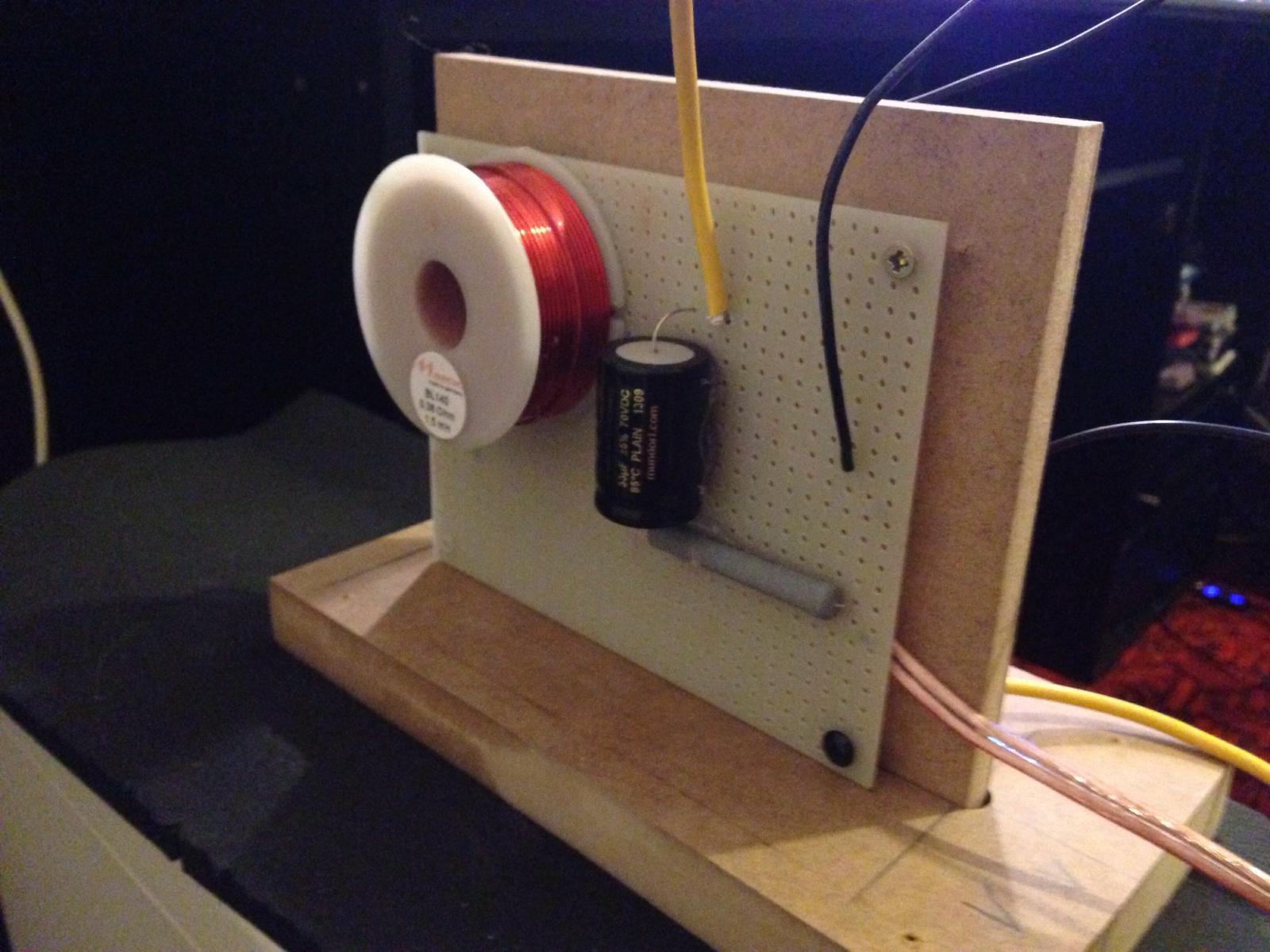

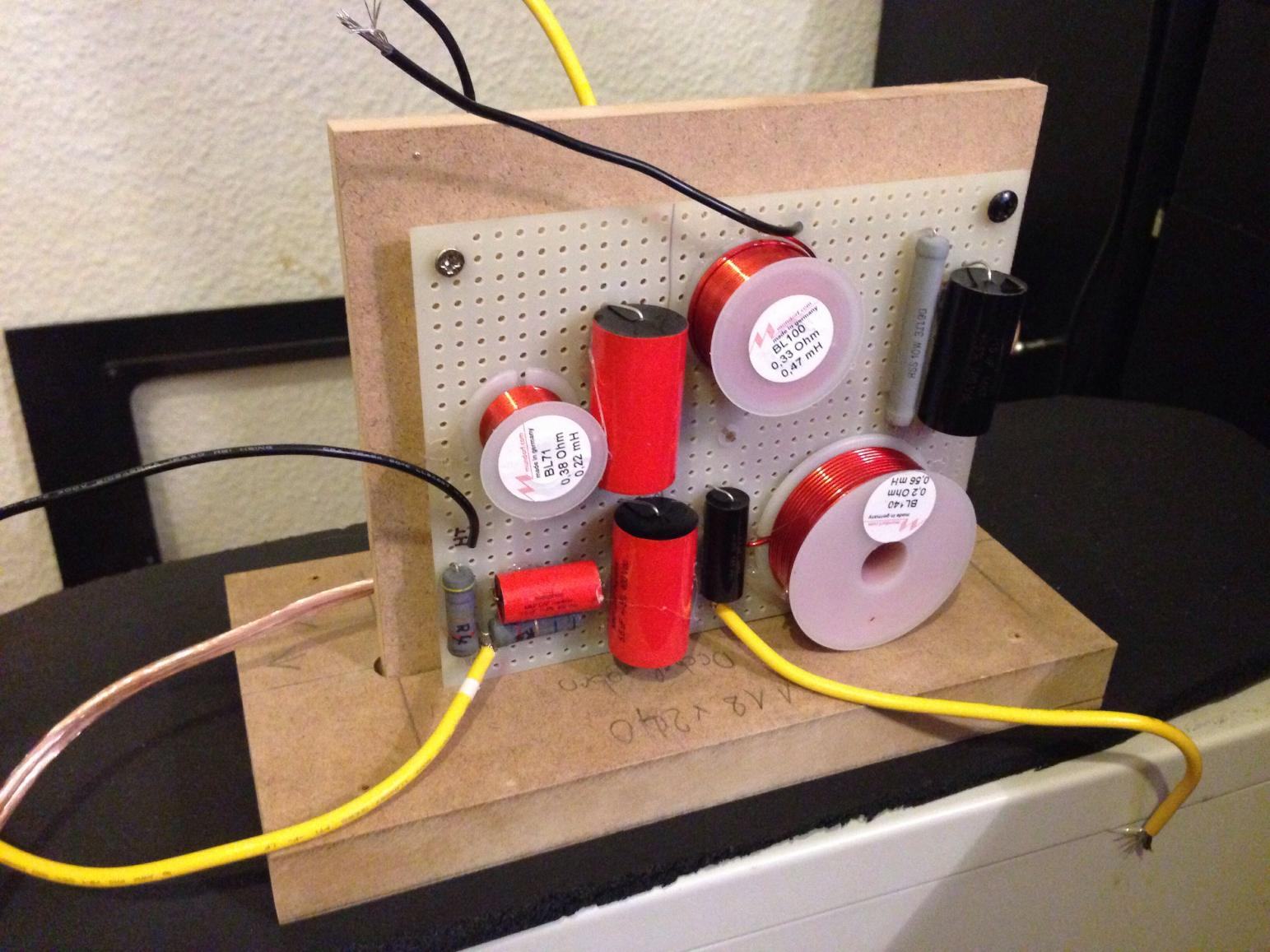

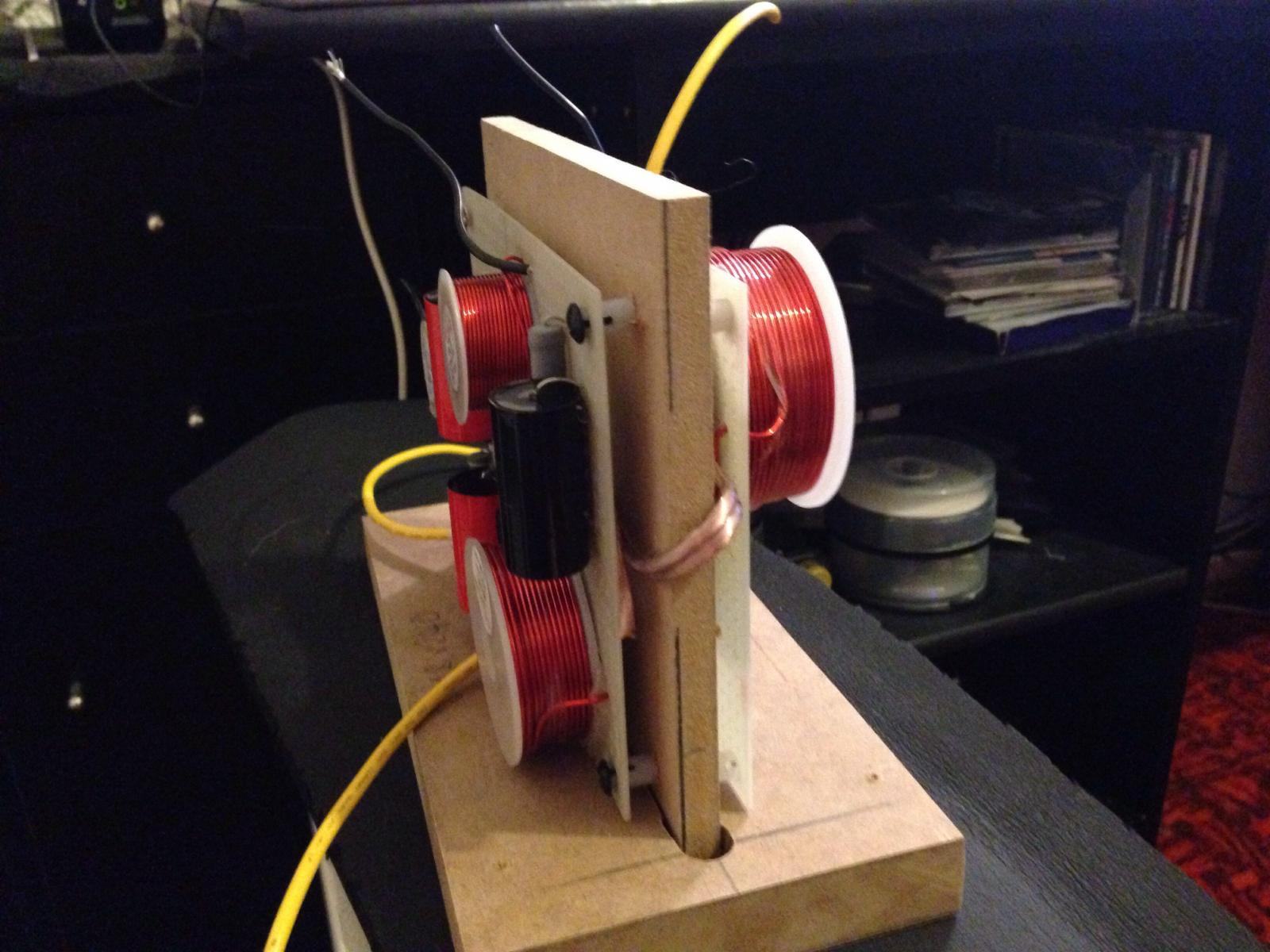

Gestern mein weichengehäuse konzipiert für die Sixteen. Meine fresse backlackspulen für so ne kleine Box



[Sacha]

Hmm

Bin gerade unterwegs und habe mal den Taschenrechner angeworfen.
Nach der Zeichnung die ich im Netz gefunden habe, hat das awm 12 54Liter Volumen und ein Reflexkanalvolumen von 5,1 Liter.
Wenn die Länge bleiben muss, wäre das ja ein Rohr von 12cm Durchmesser und 42cm Länge, wo gibt es denn sowas, oder muss man basteln.
Grundlage war das https://imageshack.com/i/jubauplanfrmdforiginalj


Sent from my iPhone using Hardwareluxx app



[Unstoppable]

10cm(4") ist Standard: speaker trade

Anfang und Ende am besten Trompetenförmig machen(also so ein Trompetenrohr am Ende/Anfang).



[Sacha]

Da fehlt mir ja 1/3 Volumen, innendurchmesser ist ja nur 8 cm, wie wirkt sich das den aus?


Sent from my iPhone using Hardwareluxx app



[Unstoppable]

Dann musst du halt die Länge neu ausrechnen, dieses mal mit 8,7cm Durchmesser.



[Sacha]

Länger geht ja nicht, da die Gesamtlänge des Gehäuses ja nur 50cm ist. Gehen auch Zwei mi dem Selben Volumen ?


Sent from my iPhone using Hardwareluxx app



[Unstoppable]

Es gibt auch 90° Winkel.



[soth]

Sacha, ich glaube du verstehst da etwas falsch oder ich verstehe dich falsch

Das Volumen des Reflexrohres spielt für die Länge des Reflexrohres keine Rolle, interessant ist das Innenvolumen des Lautsprechers, die Abstimmfrequenz und der Durchmesser, bzw. die Querschnittsfläche des Rohres.
Größerer Durchmesser -> längeres Reflexrohr und vice versa, also kleinerer Durchmesser -> kürzeres Rohr
Probleme an Rohren oder anderen Resonatoren mit geringen Querschnitten sind (eventuell auftretende) Ströumgsgeräusche (bei hohem Schalldruck und/oder tiefen Frequenzen = viel bewegter Luft).



[Unstoppable]

Das Volumen des Reflexrohres spielt für die Länge des Reflexrohres keine Rolle

Doch, wenn er einen Vorhanden Bausatz umrüsten will, dass einen Schlitz hat und er ein Rohr einbauen will muss die Querschnittsfläche und länge gleich bleiben.

Wobei ich gerade gesehen habe, dass ich mir gerade selber widerspreche. Der Rohrdurchmesser richtet sich nach dem Querschnitt des vorhandenen Kanals.

Aber soth hat insofern recht, dass wenn du einen Kanal hast und du einen größeren Durchmesser willst die Länge ensprechend neu berechnen kannst.



[soth]

Wenn die Querschnittsfläche gleich bleibt muss auch die Länge und somit das Volumen gleich bleiben, ja. Ändet man allerdings die Querschnittsfläche ändert sich das Volumen des Reflexrohres.
Ich hatte seinen Post so verstanden, dass er die Länge über Volumen und Querschnittsfläche berechnen möchte und das funktioniert eben nicht. Mehr wollte ich nicht sagen.



[Flatsch]

Also zwischen Fazit.
Lautsprecher Bau geht ganz gut voran, dauert aber länger als ich dachte aber ist nicht schlimm
Gehäuse wurde verklebt, geschliffen, grundiert 2×, gespachtelt 2x und jetzt wieder grundiert.
Das einzige was nicht so schön aussieht, ist der Ausschnitt für den Lautsprecher, der hat zwei nicht ganz runde Stellen..sieht man aber nicht, wenn er drin ist.
Leider fehlt mir eine Ober fräse...Ich denke ich werde mir eine in Zukunft mal holen...Was ich nur noch nicht weiss, wie man damit im Kreis fräst...
Morgen werde ich noch einmal die grundierung schleifen und danach das erste mal den lack auftragen.
Bilder folgen wenn ich weiter bin



[mikeleener]

http://www.lautsprechershop.de/index_hifi_de.htm?http://www.lautsprechershop.de/hifi/fraeszirkel.htm

Gesendet von meinem HTC One mit der Hardwareluxx App
