[Guide] HowTo get my Haswell & Devil's Canyon stable - Guide und Full Custom Liste

Unter wichtigen K-Tests meinst du folgende oder ?

1344K = Vcore
448K = Vrin/Input
512-576K = Cache/Uncore
672-720K = VTT
768K = Agent/IMC
800K = Vdimm/Timings
864K = hier spielen alle Komponenten hinein.

Wenn die gut sind, dann soll ich diese alle einzeln durchlaufen lassen :

448k, 8k, 512k, 12k, 576k, 18k, 672k, 21k, 768k, 25k, 864k, 32k, 960k, 36k, 1120k, 48k, 1200k, 60k, 1344k, 72k, 1536k, 84k, 1728k, 100k, 1920k, 120k, 2240k, 140k, 2400k, 160k, 2688k, 192k, 2880k, 224k, 3200k, 256k, 3456k, 288k, 3840k, 336k, 400k, 480k, 10k, 560k, 16k, 640k, 20k, 720k, 24k, 800k, 28k, 896k, 35k, 1024k, 40k, 1152k, 50k, 1280k, 64k, 1440k, 80k, 1600k, 96k, 1792k, 112k, 2048k, 128k, 2304k, 144k, 2560k, 168k, 2800k, 200k, 3072k, 240k, 3360k, 280k, 3584k, 320k, 4000k, 384k, 4096k, 448k

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Einzeln testet man nur selektiv um die nötigen Voltages für Vcore-Vrin-Vring-VTT und Agent herauszufinden.
Entweder testet man selektiv die relevanten K-Tests oder man lässt Custom wie voreingestellt laufen.

Der sogenannte Custom-Run startet mit den Standard-Einstellungen von 8-4096K "Run FFTs in-place".
die dann in dieser Reihenfolge durchlaufen:
448k, 8k, 512k, 12k, 576k, 18k, 672k, 21k, 768k, 25k, 864k, 32k, 960k, 36k, 1120k, 48k, 1200k, 60k, 1344k, 72k, 1536k, 84k, 1728k, 100k, 1920k, 120k, 2240k, 140k, 2400k, 160k, 2688k, 192k, 2880k, 224k, 3200k, 256k, 3456k, 288k, 3840k, 336k, 400k, 480k, 10k, 560k, 16k, 640k, 20k, 720k, 24k, 800k, 28k, 896k, 35k, 1024k, 40k, 1152k, 50k, 1280k, 64k, 1440k, 80k, 1600k, 96k, 1792k, 112k, 2048k, 128k, 2304k, 144k, 2560k, 168k, 2800k, 200k, 3072k, 240k, 3360k, 280k, 3584k, 320k, 4000k, 384k, 4096k, 448k

Falls der Custom-Run bis inkl. 1344K durchgelaufen ist, dürften 4.5h reale CPU-Zeit um sein und man kann von einer Alltagsstabilität ausgehen.
Wem die Stromrechnung egal ist könnte den Full-Custom laufen lassen, der ca. 17h benötigt.

Man braucht hier nicht zu versuchen das Rad neu zu erfinden und evtl. den Primeverlauf zu ändern, in man z.B. von 8 bis 1344K startet oder die FFT-Zeit unter 15min zu ändern.

Zuletzt bearbeitet:
Na dann werd ich den heut nacht mal so laufen lassen und sehen, ob die Kiste so schauckelt ;)

Kann dann halt ned schauen, be welchem test er ausfäll ^^

danke vielmals

Zuletzt bearbeitet:
Hedi86 schrieb:
Na dann werd ich den heut nacht mal so laufen lassen und sehen, ob die Kiste so schauckelt ;)

Kann dann halt ned schauen, be welchem test er ausfäll ^^

danke vielmals
Zum Vergrößern anklicken....

Doch auch das kann man sehen.
In results.txt steht drin bis wohin Prime gelaufen ist.
Der letzte passed wird angezeigt und logischer Weise ist es dann im darauf folgendem Test ausgestiegen.

Zuletzt bearbeitet:
Ausfall bei 21K

Code:
[Thu Nov 21 20:52:51 2013]
Self-test 21K passed!
Self-test 21K passed!
Self-test 21K passed!
Self-test 21K passed!
Self-test 21K passed!
Self-test 21K passed!
Self-test 21K passed!

1 Thread fehlt...



EDIT :

Ohne etwas zu ändern hab ich den Customrun nochmals laufen lassen und er war heute morgen beim 140K durch, ohne absturz (und läuft immernoch)

Wie kommt das ?

Zuletzt bearbeitet:
Wenn da noch steht 21k passed, dann ist er im 768er ausgestiegen!
Dass dort nur 7x 21k passed steht liegt vermutlich daran, dass nur 8 threads fertig waren und schon im 768er beschäftigt, einer war noch bei 21k. Also teste mal selektiv die 768k durch, Agent anpassen. Wobei ich dachte, dass BSOD 101 eher mit der Input-Spannung zusammenhängt. Unabhängig vom k-Test?

Was meinst du mit ''Unabhängig vom k-Test?'' ?

Du meinst es könnte an der Agend und Vcore liegen ? 1344k lief bis jetzt noch immer stabil durch...

System Agent oder Cache/Uncore. Kannst haben,das du für den Cache/Uncore,falls oced , zuviel Spannung drauf hast.
Ich hab meinen gestern auch bis auf's mV ausbalanciert.
Dieser braucht jetzt für 4,2GHz(Uncore) 1.119V ,also wirklich in 0.001V Schritten abgesteckt. Jeweils getestet mit 512K,576k,768k und dann noch 18k,danach customrun und hat gehalten..

Danke!
Es freut mich besonders, das von einem alten Fuchs zu hören.

Nach 24h und 10min ist er beim Customrun beim 960k rausgefallen. Beim erstenmal ja bei 768k (oben bereits geschrieben).

Gibt es da zusammenhänge ? bzw lässt sich das Problem so besser eindämmen ?

MagicMongo schrieb:
System Agent oder Cache/Uncore. Kannst haben,das du für den Cache/Uncore,falls oced , zuviel Spannung drauf hast.
Ich hab meinen gestern auch bis auf's mV ausbalanciert.
Dieser braucht jetzt für 4,2GHz(Uncore) 1.119V ,also wirklich in 0.001V Schritten abgesteckt. Jeweils getestet mit 512K,576k,768k und dann noch 18k,danach customrun und hat gehalten..
Zum Vergrößern anklicken....

Ich teste Grad den Cache/Uncore bei 1.160v Fix. 1.150v haben ned gereicht. Das ganze bei 41x da ich bei 42x ständig freezes hatte und eigentlich mit der Spannung nicht noch höher wollte.

Testet Ihr Profis mit Prim95 immer einzeln 512K,576k,768k und dann noch 18k ? Ich hab den Cache/Uncore bis jetzt immer 512-576 getestet in einem schritt. ist das Falsch ?


Zuletzt bearbeitet:
Hedi86 schrieb:
Nach 24h und 10min ist er beim Customrun beim 960k rausgefallen. Beim erstenmal ja bei 768k (oben bereits geschrieben).

Gibt es da zusammenhänge ? bzw lässt sich das Problem so besser eindämmen ?

Ich teste Grad den Cache/Uncore bei 1.160v Fix. 1.150v haben ned gereicht. Das ganze bei 41x da ich bei 42x ständig freezes hatte und eigentlich mit der Spannung nicht noch höher wollte.

Testet Ihr Profis mit Prim95 immer einzeln 512K,576k,768k und dann noch 18k ? Ich hab den Cache/Uncore bis jetzt immer 512-576 getestet in einem schritt. ist das Falsch ?

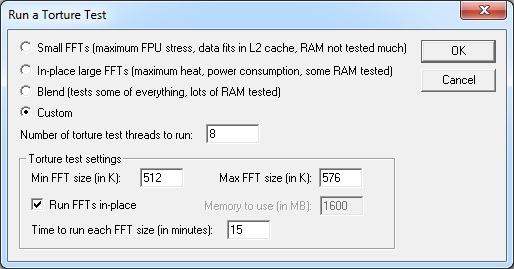

Anhang anzeigen 257735
Zum Vergrößern anklicken....

Erst mal Glückwunsch zu dem +3h Run.
Die Cache-Voltage kann man ruhig von 512-576K testen, man hat dann halt noch die 560K dazwischen.
Ich denke, der Aussteiger in 960K, nach über 3h, liegt jetzt nur noch an der Vcore.
Es kann sein, dass die Vcore noch etwas zu knapp ist für längere Runs.
5mV mehr dürfte dann mit Sicherheit in keiner Anwendung oder Spiel zu Problemen führen.

edit:
Bei Haswell sollte man nach dem Schwellenwert der Vcore schauen.
Damit ist gemeint, dass man zwar die Vcore in 1mV Schritten einstellen kann, aber nur 5mV Schritte einen Effekt in CPU-Z bringen.
Man kann z.B. im Bios 1.200 Vcore einstellen, aber in CPU-Z wird 1.198 an gezeigt.
Jetzt kann man schauen, wie weit man die Vcore in 1mV Schritten erhöhen kann, damit immer noch 1.198V angezeigt wird.
Falls das z.b. bei eingestellten 1.202 immer noch der Fall ist, wählt man natürlich den höheren Wert.
Es kann sein, dass genau diese 0.002V mehr, für mehr Stabilität sorgen.

Zuletzt bearbeitet:
ich hab die vCore und die Cachecore minim erhöht. werd heut nochmals einen test laufen lassen, die ersten 3h hats gehalten ;)

danke für den Tip ! oder die tips ^^

Hallo und Danke Sven! :wink:

Zuletzt bearbeitet:
Ist es normal das die Input schwankt? Habe von ~1,87v-1,93v ??


Ich habe folgendes Problem, mein Rechner läuft soweit stabil, nur hab ich ab und an das der Desktop mir einfriert ich aber den Mauszeiger bewegen kann. Kann aber nichts mehr steuern! Was könnte da noch etwas Spannung vertragen?

Zuletzt bearbeitet:
Die Input unterliegt unter Last einem Vdroop, abhängig vom LLC Level.
LLC off bis zu 0.09V

Dein Prob muss andere Ursachen haben.

Ein Beispiel mit einem L317B802 VID 1.024

Vorher @ 4.5GHz:


Nachher @ 4.5GHz:


30°C Differenz auf dem ersten Kern, so muss das sein!

Nachher @ 4.7GHz


Diese CPU benötigt nach oben raus dann mehr Eingangsspannung.
Genau das ist das schwierige so was zu erkennen. Da kann man sonst die Vcore um einiges anheben und es läuft trotzdem nicht.

Haste den jetzt geköpft mit dem vorher <-> nachher oder was!?

Mfg.

Ja genau - Mütze Glatze gespielt.

Jap, köpfen bringts !

Betreibe meinen auch ohne Köpfchen unter Wasser.
Differenz zu vorher 15-20°C wobei ich immernoch differenzen habe zwischen den einzelnen Cores von gut 8°C... wobei das vorher problemlos 15°C differenz waren.

Das liegt an schlecht kalibrierten Sensoren und muss einem keine Sorgen machen.
Bei mir wird der IHS immer wieder draufgeklebt.

Zuletzt bearbeitet:
So ich hab jetzt endlich mal Zeit gefunden die ganzen Seiten,FAQs und Tips zu lesen.

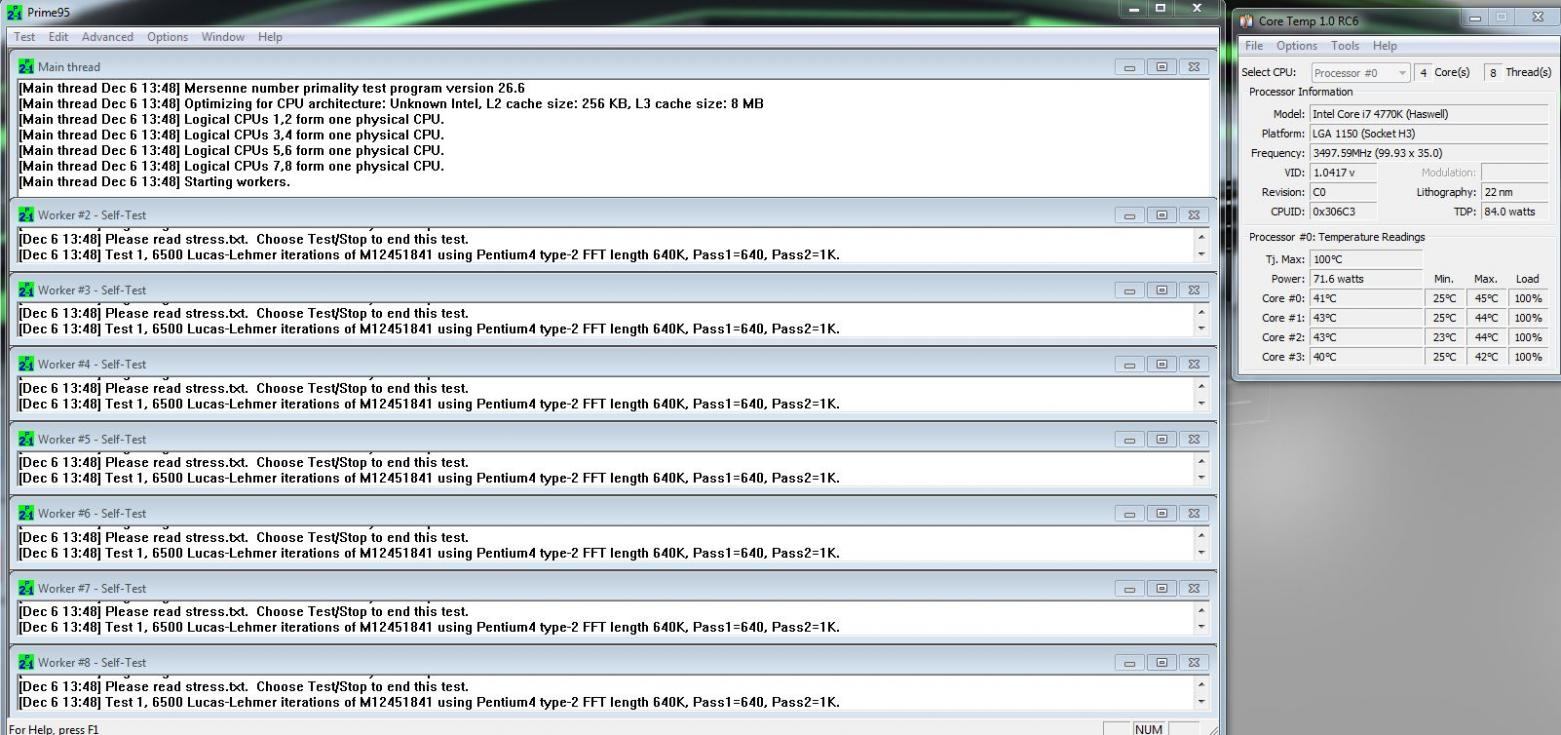

Ich habe eben begonnen mal meine VID auszuloten:

Turbo off, Eist off und die Cpu steht eh noch auf "Auto" standard bei mir. Danach wie beschrieben im Prime 95 64bit 26.6 die VID im Core Temp angesehen.

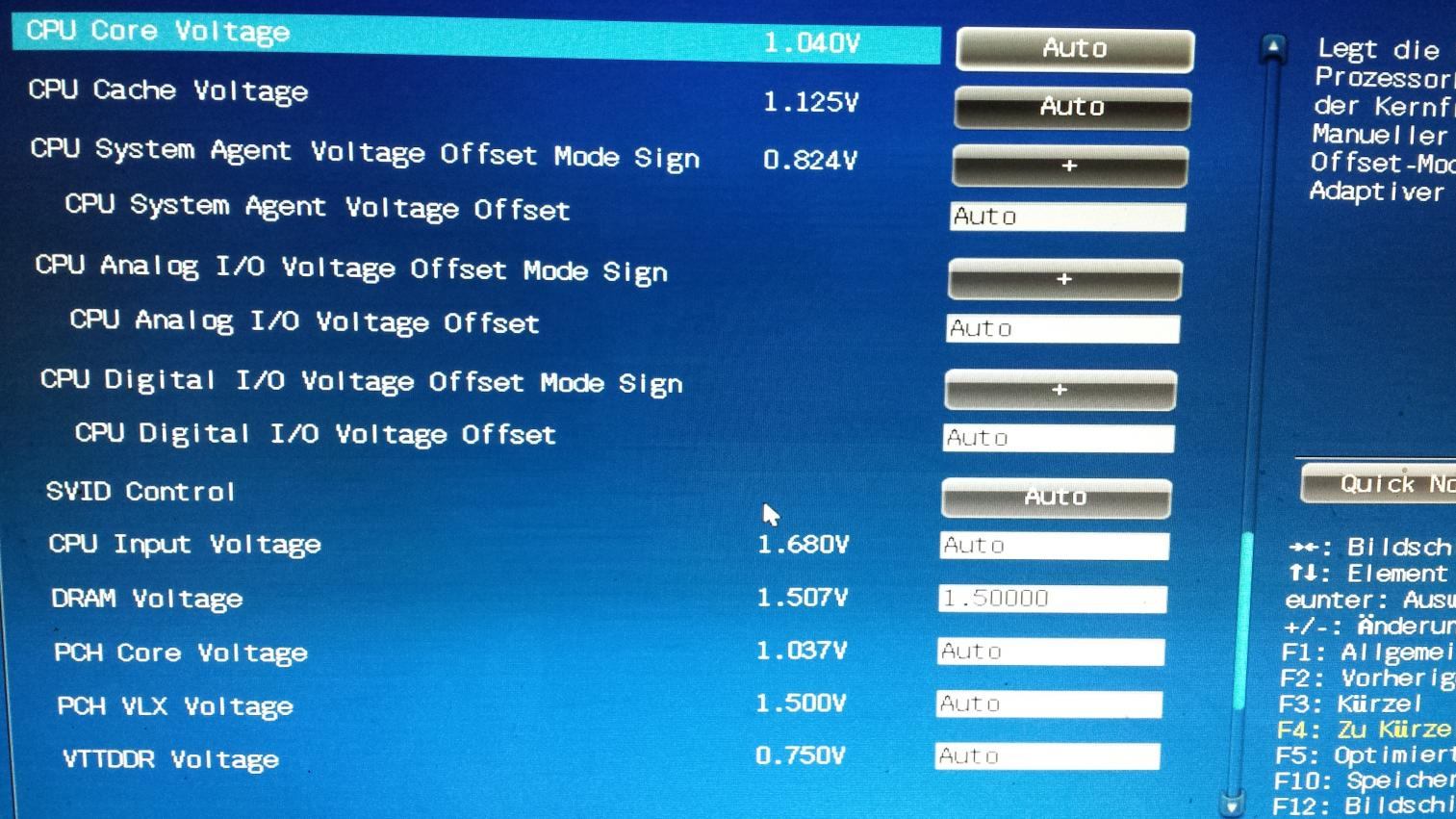

Meine Bios Einstellungen im Standard sehen so aus:


1)Wenn ich den Guide richtig verstanden habe, sollte ich nun LLC deaktiven und meine gewünschte Ratio für alle Cores einstellen.
2)Ebenso sollte ich alle Spannungen fix einstellen ( Input, Vring, Vcore, Ram, Agent). Wobe ich bei LLC off einen Offset von 0,001V festlegen sollte.
3) Muss ich ein Core / Uncore Verhältnis einstellen..., was ich leider gar nicht verstanden habe.

Ich bin grad auch nicht sicher ob ich Turbo an oder aus machen sollte.
Ich möchte gern meine Cpu auf 4-4,2 übertakten. Diese möchte ich bei Bedarf haben, aber im Windows soll das System eher sparsam laufen.
Sollte ich hier eher mit Turbo oder ohne verfahren und wie stelle ich das Core/Uncore Ratio ein?
Mein Board bietet eine Einstellung Min/Max Ratio im Bezug auf den Cache, ich glaube das ist das Uncore/Core Ratio.......
Im Bezug auf LLC off entsteht ja ein Droop, wo kann ich diesen denn ablesen unter last damit ich diesen im Bios nachjustieren kann?

Update:

Zur Uncore gibt es eine Regel die besagt, dass man optimaler Weise mit dem Uncore-Takt 300MHz unter dem CPU-Takt bleiben sollte.
Jede Regel kann man natürlich brechen und es wird auch 1:1 CPU - Uncore-Takt laufen, aber dazu ist oft einiges an Cache-Voltage nötig.
Diese Regel kann man auf dem ASRock übrigens problemlos missachten. Bei einem 5GHz Run hatte ich nur 3800MHz Uncore



Den Teil blicke ich gar nicht, ich dachte der Uncore ist der Takt auf den ich booste. bei meinem i7 ist der uncore ja 3900 , empfohlen wird das der Uncore 300mhz unter dem Core Takt bleibt weclher ja bei 3500 liegt??????
Oder ganz fasch?

Sind meine Vorüberleungen soweit richtig oder liege ich ganz falsch, hoffe mein Text ist nicht zu chaotisch.
Vielen Dank schonmal für Eure Tips

Zuletzt bearbeitet:
Hallo

Beim OC wenn du den Multi für 4,2GHZ einstellst also 42, dann stellst den Uncore auf 39.
Bei non OC kannst ihn auf 36 also 3600 senken, und eventuall sogar die CPU Cache Spannung verringern.
Wenn die CPU den turbo nicht nutzt und er bei 3,5 GHZ läuft,dann sollte der uncore sich bei 3,2GHZ bewegen.
Ich konnte das aber noch nicht beobachten, vieleicht weiss hier jemand mehr als ich. normalerweise ist der Uncore immer etwas niedriger.

Re: [HowTo] get my Haswell stable - Guide

Ist der cache Speed der uncore?

Selbsterklärend ja!
Wir gehen mal davon aus, dass man seine K-CPU mit freiem Multi halbwegs anständig übertakten möchte?
3900MHz CPU-Takt machen viele Boards schon bei Default-Einstellungen im Turbo.
Der Uncore/Cache-Speed taktet dann bei Last auch bis zu 3900MHz mit einem 4770K, im idle gehts auf 800MHz runter.
Diese 300MHz Regel macht dann nur bei ordentlichen OC Sinn.
4500MHz CPU-Takt und 4200MHz Uncore z.B.
