[Sammelthread] Intel LGA1200 Mainboard Laberthread

sieht doch soweit ganz gut aus. Wenn 4400CL17 auf dem Extreme gehen, wirds wohl auf dem Apex eh nochmal leichter. Werde in 3 Wochen dann mal berichten was die Kombo kann (apex + 4000CL19 2x16 binning von Gskill)....Bisher listet das aber nur proshop für 549, das seh ich nicht ein. Hab aber heute nochmal die Verpackung von meinen Trident Z gestreichelt, vllt hat Asus das mitbekommen und füttert mich endlich mit dem passenden Board.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

Buildzoid hat 2x 8 GB B-Die mit 4600 und 4x 8 GB B-Die mit 4280 auf dem ATX Unify zumindest durch ein paar Benchmarks bekommen. Braucht mit B-Die jedoch leider 1.400 bis 1.650 V SA. Mit anderen ICs, die den IMC weniger belasten, wird es weniger sein.

Für ein Daisy Chain Board ist das verdammt gut, T-Topology gibt es ja leider nicht mehr. 2 DIMMs mit dem ITX Unify dürften interessant werden.

Zuletzt bearbeitet:
lablaka schrieb:
Buildzoid hat 2x 8 GB B-Die mit 4600 und 4x 8 GB B-Die mit 4280 auf dem ATX Unify zumindest durch ein paar Benchmarks bekommen. Braucht mit B-Die jedoch leider 1.400 bis 1.650 V SA.
Zum Vergrößern anklicken....
Hoffen wir einfach mal, dass das eine MSI oder Buildzoid Spezialität ist. Denn 1.65V SA sind für den Takt schon :shot:

falscher Thread

emissary42 schrieb:
Hoffen wir einfach mal, dass das eine MSI oder Buildzoid Spezialität ist. Denn 1.65V SA sind für den Takt schon :shot:
Zum Vergrößern anklicken....
Ja also sein Setting ist nicht so prall, die Werte sind ziemlich bescheiden, ich denke mal das kriegt er mit mehr Zeit wesentlich besser hin.
Aber dennoch gut zu sehen das was geht.
Ich liege ja schon bei Geekbench 4 bei Multi Memory Score bei 11377, da werden einige mit dem 10900K bestimmt mehr schaffen.

Shamino hat im rog Forum Download-Links für neuere Biose gepostet:

rog.asus.com

Asus Z490 stuff

0704 m12e https://www.dropbox.com/s/dvi3gk34tloahkl/ROG-MAXIMUS-XII-EXTREME-ASUS-0704.rar?dl=0 m12f https://www.dropbox.com/s/3a5l6xnwkpcghw8/ROG-MAXIMUS-XII-FORMULA-ASUS-0704.rar?dl=0 m12H https://www.dropbox.com/s/navsx2yqv4gv9zo/ROG-MAXIMUS-XII-HERO-WIFI-ASUS-0704.rar?dl=0 m12a...
rog.asus.com rog.asus.com

Die vorherigen Biose setzen SA/IO @ Auto mit geladenem XMP Profil jeweils auf 1.5V, die 0509 auf jeweils 1.35V.

:oops:

Außerdem hat er auch den Downloadlink für eine Version von Eztune gepostet, mit der sich eine VF (VoltageFrequency) Curve im OS einstellen/bearbeiten lässt.

Zuletzt bearbeitet:
Auch für MSI gibt es aktuelle Test Versionen:

Z490 ææ°BIOSè¨è«ä¸²

æ°æ¿åæ¹åæé: 1.MSIé代Z490é è¨ä»é¢æ¹æ¡ç¨UEFI MODE æ以é¨ä»½èèçé¡¯å¡ å¨BIOSéæ©æå¦æåµæ¸¬å° VGA BIOSä¸æ¯æ´UEFIç話.æå¤RESETä¸æ¬¡ å¹«ä½ åæMODE 解決æ¹æ³:æ´æ°é¡¯å¡BIOSçæ¬å°æ¯æ´UEFI (é種å¡é常é½å·²ç¶æé»å¹´ä»£äº) 2.é è¨TVBéå æ¤çºINTELæ¨æºåè½.MSIåæé è¨è¨å®çºéå...
www.coolaler.com www.coolaler.com

Weiß Jemand wenn man beim Apex dieses NVME Modul benutzt, ob dann der Graka 8 Lanes geklaut werden? Habe aktuell 2 NVME die ich auch weiter nutzen will, das Board hat ja aber nur 1x M.2

Predator2k schrieb:
Weiß Jemand wenn man beim Apex dieses NVME Modul benutzt, ob dann der Graka 8 Lanes geklaut werden? Habe aktuell 2 NVME die ich auch weiter nutzen will, das Board hat ja aber nur 1x M.2
Zum Vergrößern anklicken....


Schau doch mal in die Anleitung .

Zuletzt bearbeitet:
MS1988 schrieb:
Schau doch mal in die Anleitung .
Zum Vergrößern anklicken....

Sry, hab ich schon gemacht, aber versteh das Handbuch net ganz, hab leider nur Straßenabitur. Ich frage deshalb, weil ich meine das mal in nem Video gehört zu haben, wenn man das Modul benutzt, das dann die Graka Lanes beschnitten werden. Aber im Handbuch finde ich dazu nix, da steht nur das irgendwelche Sata Ports deaktiviert werden.

Ich wollte nur wissen ob sich der Modul Slot die Lanes mit der Graka teilen muss oder ob der nur über den Chipsatz angebunden ist.

@Predator2k

Laut Handbuch:

Wenn der DIMM.2_1 Steckplatz im SATA-Modus arbeitet, dann wird der SATA6G_12 deaktiviert.
Wenn der DIMM.2_2 Steckplatz bestückt ist, wird SATA6G_56 deaktiviert.

Es werden keine Lanes von der GPU geklaut .. so verstehe ich das.

Gruß, Wheels

WWW Launch Coverage - Part 3 (Final)


Damit sollten die Modelle, welche den einschlägigen Seiten als Samples vorab zur Verfügung standen, abgehakt sein.

+ Bonus, Infos zur LCC beim Gigabyte Z490 Aorus Xtreme: https://www.xanxogaming.com/reviews...-informacion-sobre-load-line-calibration-llc/

Kann man kein M.2 NVMe RAID mit den Asus Boards erstellen? Geht um das:

www.asus.com

ROG MAXIMUS XII HERO (WI-FI) | Mainboards | ASUS Deutschland

Intel Z490 ATX-Mainboard mit 16 Leistungsstufen ✓ DDR4 4666MHz (O.C.) ✓ dualem M.2 ✓ USB 3.2 Gen 2 Front-Panel-Anschluss und vieles mehr! ► Jetzt kaufen!
www.asus.com www.asus.com

?

Da steht nur bei SATA was von RAID Modi und in der Anleitung ebenso nichts. Bei manch anderen Herstellern ist das aber möglich?!

Ist die Frage ob das überhaupt Sinn macht, wenn Du nicht auf PCIe Lanes für die GPU verzichten magst.

Der PCH ist halt von der Bandbreite durch DMI 3.0 limitiert auf PCIe 3.0 x4.

Und wenn Du PCIe Lanes der CPU nutzt läuft die GPU nur noch mit PCIe 3.0 x8.

Selbst wenn man 8 Lanes von der GPU entbehren kann, bleibt der Sinn eines nvme-RAID zweifelhaft. Um von dessen Leistung spürbar zu profitieren, braucht man ja noch mindestens 1 weiteres Laufwerk, dass vergleichbare Leistung ohne Limitierung durch das Interface aufweist; also ein weiteres SSD mit mind. x8-Anbindung.

WWW Reviews zum Wochenende


ASUS XOC Downloads (für das Apex): https://community.hwbot.org/topic/196740-rog-maximus-xii-apex/
Gigabyte XOC Downloads: https://community.hwbot.org/topic/197138-gigabyte-z490-xoc-biostools/
MSI XOC Downloads: https://community.hwbot.org/topic/197141-msi-z490-xoc-biostools/

Asus Z490 VRM Porno

gtrlab;28433096 schrieb:
Some high resolution photos from me.
ASUS ROG Maximus XII Formula https://drive.google.com/drive/folders/1rlNGzs4uM9VsrOs7UDvbzxpo_G30juFE?usp=sharing
https://greentechreviews.ru/2020/04/30/obzor-materinskoj-platy-asus-rog-maximus-xii-formula/

ASUS ROG Maximus XII Hero Wi-Fi https://drive.google.com/drive/folders/1A-RlkoeAD0voQyNmPhjte8P456TMh3B2?usp=sharing
https://greentechreviews.ru/2020/04/30/obzor-materinskoj-platy-asus-rog-maximus-xii-hero-wi-fi/

ASUS ROG Maximus XII Extreme https://drive.google.com/drive/folders/1ssC5V9BlHbZgWKOnW5VKfK9uiXyy-VJt?usp=sharing
https://greentechreviews.ru/2020/04/30/obzor-materinskoj-platy-asus-rog-maximus-xii-extreme/

ASUS ROG STRIX Z490-A Gaming https://drive.google.com/drive/folders/1V0hHDM3WYI0wbfdk2p4lFuJkWX17qJ4b?usp=sharing
https://greentechreviews.ru/2020/04/30/obzor-materinskoj-platy-asus-rog-strix-z490-a-gaming/

ASUS ROG STRIX Z490-E Gaming https://drive.google.com/drive/folders/1kasAWxytiktwyPZs1Qliz8Uhb6CB16Zx?usp=sharing
https://greentechreviews.ru/2020/04/30/obzor-materinskoj-platy-asus-rog-strix-z490-e-gaming/

ASUS TUF Gaming Z490-Plus Wi-Fi https://drive.google.com/drive/folders/1e7glx-3sAYX-OxZwqagNQobsJ6_Az90v?usp=sharing
https://greentechreviews.ru/2020/04/30/obzor-materinskoj-platy-asus-tuf-gaming-z490-plus-wi-fi/

ASUS Prime Z490-A https://drive.google.com/open?id=17z_NazHW-QTkjxFPYi0xSHUsLdYhYGXN
https://greentechreviews.ru/2020/04/30/obzor-materinskoj-platy-asus-prime-z490-a/
Zum Vergrößern anklicken....

Gigabyte Fab Z490 Board Produktion:


Gigabyte Z490i Aorus Ultra - 10 Layer PCB + 8*ISL99390 90A = 720A ... Killer für so ein kleines Board. 🤤



Wer sich für VRM Kram interessiert findet hier eine ergiebige Quelle:

www.overclock.net

[2000A MADNESS] Z490/Z590 VRM Discussion Thread [V4...

Let's collect and discuss all the info we can gather about the VRMs on boards with Z370 or Z390 PCHs Z490 PCH in this thread. (br0da 2017) V4 z590 updating 12/1/21 (check the google doc first) V3 includes some vrm temp results as requested 13/6/20 V2.5 RELEASE PRICES ON NEWEGG US...
www.overclock.net www.overclock.net

Zuletzt bearbeitet:
Wirklich heftig was da für eine Armada an z490 auf die User zu rollt.
Soviel Auswahl hätte ich bei amd auch mal gerne;)

Die Gigabyte XOC Downloads hatte ich auch schon verlinkt. Scheint so, als würden sie endlich auch wieder Boards verkaufen wollen :d

Das Gigabyte Z490i Aorus Ultra und auch einige der anderen ITX Modelle sehen wirklich solide aus. ASRock Z490 Phantom Gaming-ITX/TB3, Gigabyte Z490i Aorus Ultra und MSI MEG Z490I Unify haben je 8x ISL99390 für die CPU-Kerne. Das Strix-I und das Minify haben endlich auch einen internen 20pin USB C Header und die ASrock Modelle sogar noch einen PS/2^^

Ich erwärme mich gerade sehr fürs Z490i von Gigabyte als Übergangsboard bis das Z490 Dark von EVGA zu haben ist. :d

emissary42 schrieb:
Die Gigabyte XOC Downloads hatte ich auch schon verlinkt. Scheint so, als würden sie endlich auch wieder Boards verkaufen wollen :d
Zum Vergrößern anklicken....

Dann auch gesehen - aber zu spät raus editiert, ich finde das ITX Board von Gigabyte sticht echt heraus mit dem 10 Layer PCB.

Zuletzt bearbeitet:
Das Minify besitzt ebenfalls ein 10 Layer PCB. Das Strix-I und ASRock TB3 haben jeweils ein 8 Layer PCB.

Mag schon sein, aber das Gigabyte hat auch noch eine erstaunliche Anzahl an Tantalum Kondis zur Filterung, davon verspreche ich mir halt schon was

Hat hier sonst irgendwer den Sprung schon gewagt? :d

Weiss nicht ob ich mich noch lange zurück halten kann, Boxed Prozessoren sind halt schlecht zu bekommen wenn man keine Mondpreise bezahlen möchte.

Board hätte ich da. (Maximus Hero)
Bei der CPU sagt Cyberport 11.6.20. schau ma mal.

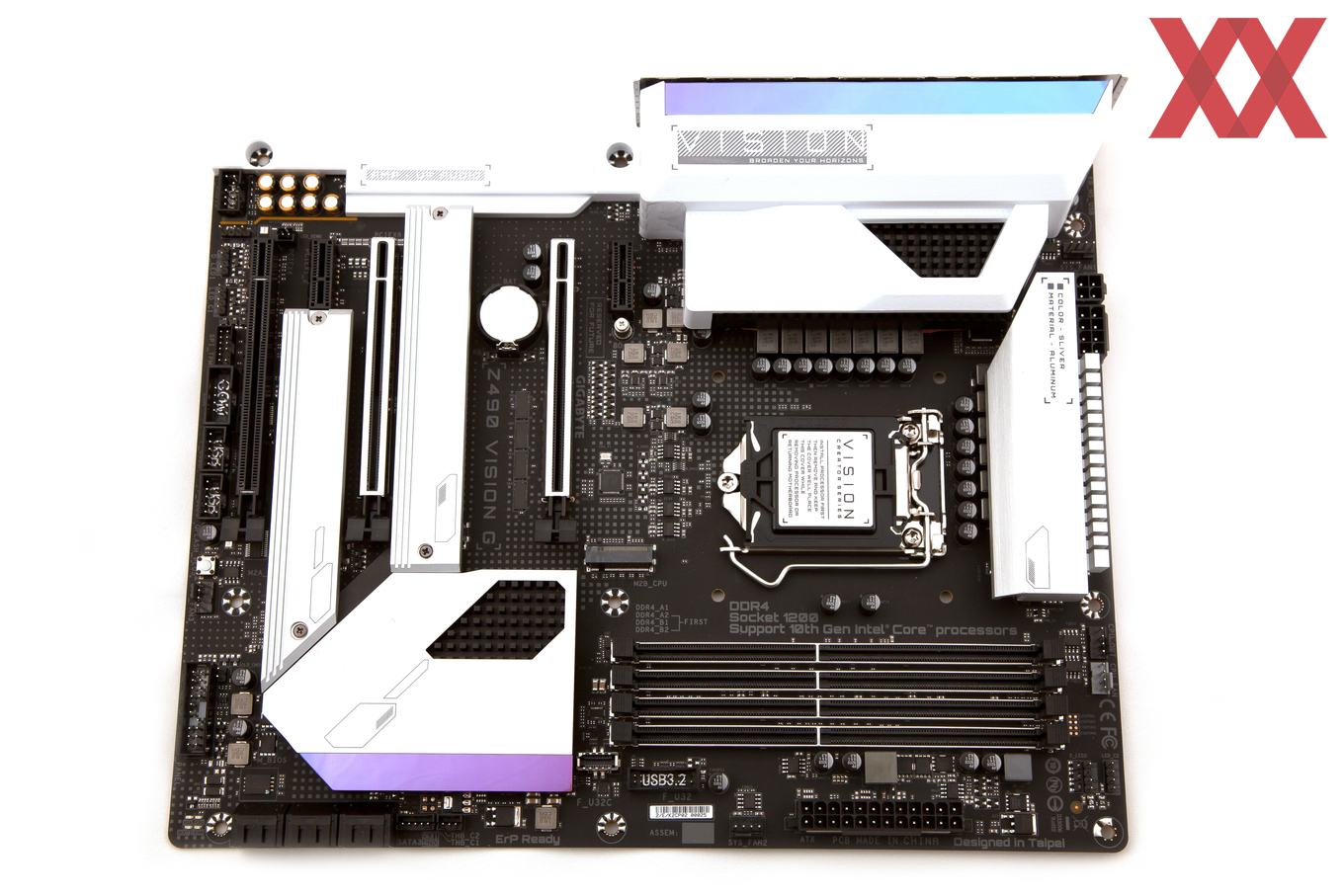

Gigabyte Z490 Vision G im Test - Moderate Ausstattung trifft auf hohen Preis @ Hardwareluxx


@-Nik- kannst du mir mal einen Gefallen tun und mir sagen wie der Abstand ist Oberkante Mainboards bis Oberkante Grafikkarte auf dem Apex? meine Pumpe stehte Quasi unter der Grafikkarte. Da das XII ja oben noch den X1 Slot hat sitzt die GPU ja einen weiter drunter.

Bin grad ein bisschen ins Grübeln bekommen wie ich das am besten löse oder den shoggy halbiere :x

Zuletzt bearbeitet:
