[Sammelthread] J&W 790GX Extreme (AMD 790GX)

J&W 790GX Extreme

​

Spezifikationen

unterstützte Prozessoren
• Sockel AM2+/AM2 for AMD Phenom™FX / AMD Phenom™ / AMD Athlon™ 64 FX / AMD Athlon™ 64 X2 / AMD Athlon™ 64 / AMD Sempron™ Prozessoren (Unterstützung bis 140W TDP Prozessoren.)

Chipsatz
• AMD® 790GX + SB750 (Built in Radeon™ HD 3300 Graphics, DirectX® 10 Ready, with 128MB DDR3 side-port memory onboard)
• Marvell® 10/100/1000 Mbps Ethernet Controller
• Super I/O: Winbond W83627EHG chip
• Realtek ALC 888 HD Audio Codec
• 8M bit flash ROM

HyperTransport™
• HyperTransport™ 3.0/1.0, 5200/2000 MT/s

Memory
• Dual Channel DDR2 1066/800/667/533 support (DDR2 1066 support is dependent on CPU)
• Max Kapazität: 8 GB
• DIMM slots: 4

Interne I/O Anschlüsse
• 1 x 24-pin ATX power connector
• 1 x 8-pin ATX 12V power connector (compatible with 4-pin connector)
• 1 x floppy connector
• 1 x IDE connector (for 2 PATA devices)
• 6 x SATA 3Gb/s connectors (Support RAID 0,1,0+1,5)
• 1 x CPU fan connector
• 2 x system fan connectors
• 1 x front panel connector
• 1 x front audio connector
• 3 x USB 2.0 header for additional 6 USB 2.0 ports (by cables)
• 1 x buzzer connector
• 1 x IR connector
• 1 x COM connector
• 1 x CD-IN connector
• 1 x SPDIF In/Out header

Erweiterungs- Slots
• 3 x PCI-E x16 slots
• 1 x PCI-E x1 slot
• 2 x PCI slots

Anschlüsse hinten I/O
• 1 x PS/2 Keyboard port
• 1 x PS/2 Mouse port
• 1 x HDMI port
• 1 x S/PDIF In port (coaxial)
• 1 x S/PDIF Out port (optical)
• 1 x DVI port
• 1 x VGA port
• 1 x eSATA port
• 4 x USB 2.0 ports
• 1 x RJ45 GigaLAN port
• 6 x Audio ports (Line In / Line Out / MIC In / Rear Speaker Out / Center-Subwoofer Speaker Out / Side Speaker Out)

Form Faktor
• ATX
• 304.8mm x 245mm

H/W Monitoring
• Winbond W83627DHG
• System health status auto-detect and reported by BIOS

BIOS
• 8Mbit flash ROM, Award BIOS

Bundle Software
• Treiber- und Utility CD/DVD

Besonderheiten
• 100% Solid Capacitors, Debug LED onboard.


Links und Downloads

Bios - http://www.jwele.com/motherboard_detail.php?147#_bios

Treiber - http://www.jwele.com/motherboard_detail.php?147#_driver

Manual - http://www.jwele.com/motherboard_detail.php?147#_manual

Utilities - http://www.jwele.com/motherboard_detail.php?147#_util


Hier kann man das Board kaufen - http://www.jwele.de/

Ram Kompatibilität : Läuft

4gb Kit 2x 2gb OCZ Flex EX 9600 ( Mr.Wifi )
2gb Kit Crucial Ballistix Tracer - Sollen laut Aussagen eines Users sehr gut laufen
4GBCrucial Ballistix Tracer DIMM PC2-6400U CL4-4-4-12 ( Octa )
4gb TRANSCEND AxeRAM (TX1066QLU-4GK) Laufen sehr gut 600mhz @ 2,16v. ( Chubaka )
4gb Kit A-DATA XPG G Series DIMM PC2-6400U CL5-5-5-15 Laufen sehr gut ( Daniel N )

Man kann sagen dass das Board sehr gut für Ram OC geeignet ist, meldungen über nichtlaufenden Speicher gab es bis jetzt keine

Kühler Kompatibilität :

Passt nicht

Scythe Kama Kama Cross ( Kollidiert mit Northbridge Kühler durch ausladenen Halteklammern, evtl. muss man mit Gewalt oder anders improvisieren )

Passt

IFX 14 ( niedrige Ram HS sind Pflicht wenn man Dualchannel benutzen möchte, weiterhin wird der erste Ram Slot von einem Lüfter blockiert oder man platziert ihn zwischen den Kühlblöcken des IFX und oder einen hinten ziehend )

Zerotherm FZ 120 ( gleiches Problem wie IFX )


Hexa Tabelle um die Multiplikatoren bzw. Vcore unter Pstates im Bios einzustellen ( Thx an Chubaka )



Interessantes über das Board :


http://www.xtremesystems.org/forums/showthread.php?t=191428

Die folgenden Screens zeigen was Monteboy ( AF ) an OC mit diesem Board erreicht hat





http://www.hwbot.org/result.do?resultId=808042

Die 4GHz SM Tool stable von Chubaka ( 0849DPAW !!! )



4.1Ghz Primestable von Chubaka ( 0850 DPMW )



Bios Pics : Thx an Octa und CBOT

​



[zettiii]

Du sagst, du möchtest das Bios Falshen.
Den ganzen kram davor versteh ich ja und hab ich auch gemacht,das iist ja nicht schwer, nur weiß ich nicht,was ich nachher beim flashen direkt tun soll.
Da steht da
C\:
und dann `? was muss ich da eingeben ???



[Kabelmaster]

Ich schau mir das nachher dann an und gebe dir Bescheid wie es geht .

MfG Kabelmaster



[zettiii]

Oke danke



[Voyager]

wo gibts denn das Board derzeit am günstigsten ?



[Daniel N]

Das Board gibt es nur bei jwele -> http://www.jwele.de
Ist der einzige Shop in DE, der es verkauft.



[Kabelmaster]

@zettiii
Ich habe das Bios-Update unter dos gemacht mit einem bootbaren Stick. Total easy.
Lädst bei jwele.com das neuste Bios runter. Dort in der Datei gibt es einen Order Windows und Dos. Den Inhalt von Dos kopierst auf den Stick und bootest von diesem. Danach einfach im DOS die AMI.bat ausführen und fertig .

MfG Kabelmaster



[Voyager]

Das Board gibt es nur bei jwele -> http://www.jwele.de
Ist der einzige Shop in DE, der es verkauft.

Thx.
Bin mit dem Gigabyte nicht unzufrieden.
Werde mal abwarten bis eines gebraucht im Marktplatz ist und dann zuschlagen



[Kabelmaster]

Hat jemand vielleicht mal ein 9850BE oc auf dem Board?
Wenn ja hat der jenige noch die Settings?
Meiner mag absolut weder mit dem noch dem Gigabyte auf 3GHz stabil laufen.

MfG Kabelmaster



[zettiii]

Wie ist denn das BIos ? Also das neue ? Einfacher ?
Und wie führe ich die Datei aus ?
Also bei mir steht da ja C:\>
und was muss da genau rein ?



[Kabelmaster]

Ich kann dir leider nicht sagen wie es sich unterscheidet.
Liegen die Dateien bei dir im Ordner oder lose auf dem Stick?
Gib mal "dir"(natürlich ohne " ") ein.
Mit cd "ordnername" wechselst du den Ordner.
Solange machen bis die AMI.bat erscheint .

MfG Kabelmaster



[zettiii]

Also soll ich die lose auf den stick packen ?
Welches Windows hast du ? Nen 64Bit ?



[Kabelmaster]

Was hat DOS mit Windows zu tun?
Du brauchst nen bootbaren USB-Stick .

MfG Kabelmaster



[zettiii]

Naja weil wenn ich das ding im windows ordner öffne,dann sagt er,dass das nicht mit x64 kompatibel ist ^^
naja ich versuchs jetzt mal :P



[zettiii]

Hm ich bekomm es nicht hin

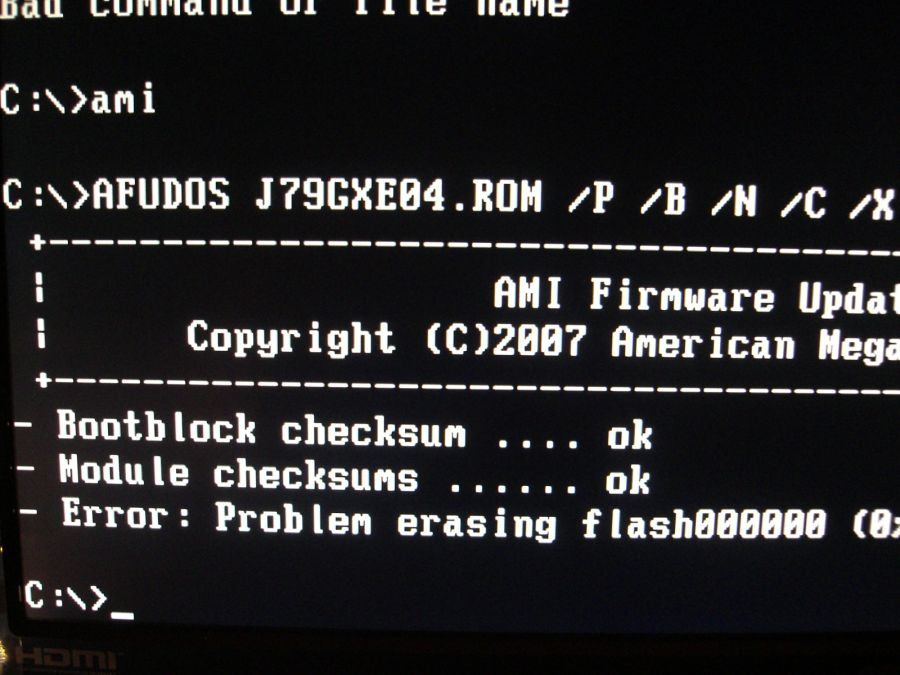

Es kommt immer nur das :



[Kabelmaster]

Dann wirst du im Bios sicher noch die Bios Write Protection an haben .
Stell diese aus, dann klappt das auch.

MfG Kabelmaster



[zettiii]

Wunderbar hat alles geklappt und meine CPU läuft auch nicht mehr mit 800MHz
Nur das OC müsste mir nochmal jemand genauer erklären.
Aber schonmal vielen Dank Kabelmaster



[Kabelmaster]

Mit welchem Bios hat man eigetlich diese ganzen ECC Einstellungen etc.?
Welches Bios ist das Beste für das Board?

MfG Kabelmaster



[paxtn]

Also bei mir läuft das Board auch soweit recht gut nun.

Ähm hab nur ein Problem: Mein Front USB funktioniert nicht.

Habt ihr ne Idee?



[Kabelmaster]

Hast du den zufällig im Bios deaktiviert?
Hat keiner das Bios wo man ECC etc. noch einstellen kann?
Weil im neuen offiziellen Bios geht das nicht.

MfG Kabelmaster

Edit:
Um das alles mal etwas aufzuklären, wenn es interessiert:
NB Voltage=NB-PCIe Voltage
NB2 Voltage=NB-Core Voltage



[Mr.Wifi]

Falls ich noch irgendwelche Infos in den Startpost packen soll sagt mir per PN bescheid



[zettiii]

@ Master
Hast du schon mit den Bios OCed ?
Wär cool könntest du mir sagen, welche werte ich verändern muss
Also was genau ist das CPU VID und was ist der FSB dort ?



[Daniel N]

Das steht alles im ersten Post inkl. der Umrechnungstabelle.



[zettiii]

Ja ich weiß
Aber das müsste doch für jede CPU anders sein oder nicht ?
Und wenn ich die Werte die dort auf der Tabelle sind, auf meine gewünschten ändere,startet der PC erst wieder nach nem Bios reset ^^



[Chubaka]

Mahlzeit
ich wollte nur mal fragen, wie das OC mit diesem Board jetzt genau geht.Da ich stolzer besitzer bin (dank Mr.Wifi )

Glückwunsch

Nur meine CPU 955BE taktet mit 800MHz und immer mit AOD zu takten ist öde.
Also kann mir vielleicht jemand helfen ?
Hat sich ja erledigt,
Die tabelle hab ich schon nur steig ich nocht nicht so ganz durch :P
Danke schon mal
lG zettiii

Die Liste ist eigentlich klar und verstaendlich...
CPU Vid = CPU Voltage/Vcore/Spannung
CPU Fid = Multiplikator/Multi ( Zb. im Bios CPU Fid 0E = in CPUz x15 bei 200MHz Reftakt macht das 3000MHz CPU Takt)
Genau das selbe Spiel bei der CPU-NB.
Das alles findest du im Bios bei Justwoo!/AMD Overclocking/Custom P States

Hat keiner das Bios wo man ECC etc. noch einstellen kann?
Weil im neuen offiziellen Bios geht das nicht.
MfG Kabelmaster

Doch ich Was willst denn genau wissen ?

Gruss



[Kabelmaster]

@zettiii
Also erstmal würde ich mit der Tabelle arbeiten. Allerdings stelle ich wie die meisten hier, dort nur die Multis ein(CPU und NB). Die Spannungen kannst du besser auf der Seite davor einstellen. Ansonsten vielleicht noch auf meinen Hinweis bezüglich der NB-Spannung auf der Seite 50 beachten. Den Rest musst du für deine CPU, dein Board und dein Ram selbst herausfinden.

@Chubaka
Von wann ist dieses beta-Bios? Ist es aktueller als das 1.04? Welche Optionen hat man dort mehr als im Offiziellen.

@all
Ist es normal das man mitn B3-Agena net mehr als 2800MHz schafft und beim NB-Takt max. nur 2400MHz?

MfG Kabelmaster



[Canyamo]

hey, ich überlege ob ich mir das board zulege, dennoch habe ich zwei fragen.

Kann ich jetz definitiv eine AMD Black Edition mit dem board per multiplikator übertakten?

Und, mit wie vielen Lanes sind die Pcie 2.0 16x angeschlossen/wieviele lanes teilen sie sich?

mfg
canyamo



[Kabelmaster]

1. Ja du kannst BE´s definitiv per Multi übertakten(habe selber einen).

2. Wenn du es auf CF jumperst ist es 8x/8x, ansonsten normal 16x/4x

MfG Kabelmaster



[Chubaka]

@Chubaka
Von wann ist dieses beta-Bios? Ist es aktueller als das 1.04? Welche Optionen hat man dort mehr als im Offiziellen.

Es ist auf jeden Fall aelter, guck mal auf der ersten Seite von diesem Thread, bei meinen Screenies kannst du sehen von wann meine Bios Version und welche das ist

@all
Ist es normal das man mitn B3-Agena net mehr als 2800MHz schafft und beim NB-Takt max. nur 2400MHz?MfG Kabelmaster

Auf meinen Anus Boards hat mein Agena max. 3200MHz CPU-Takt und 2800MHz CPU-NB Takt gemacht.
24/7 siehe hier: http://www.hardwareluxx.de/community/showpost.php?p=11093852&postcount=118
Als ich mir das 790GX geholt hatte, war mein Agena schon verkauft. Leider... Das war auch eine richte geile CPU wie mein jetztiger 940er Deneb

hey, ich überlege ob ich mir das board zulege, dennoch habe ich zwei fragen.

Kann ich jetz definitiv eine AMD Black Edition mit dem board per multiplikator übertakten?

mfg
canyamo

Aber klar kann man das, kannst du auch in den Screenies im Start Post sehen...

Gruss



[Kabelmaster]

Kann es daran liegen das du den Mem-Controller immer ganged laufen hast?
Welche Einstellungen hattest du auf dem Anus?
Ich habe das Problem, wenn ich über 2800MHz gehe, hängt sich der Rechner im idle immer auf, unter Last läuft er aber.

MfG Kabelmaster



[Chubaka]

Sowohl als auch, also Ganged und Unganged Mode... Bei ECC habe ich es immer auf Max. gestellt. Dann haben die Anus Boards auch noch CPU VDDA, damit Over Volted das Board die CPU unter Last. Ansonsten habe ich die Settings mehr oder weniger 1:1 übernommen.

Gruss
