ist doch ganz einfach, weiß gar nicht, was die sich alle Sorgen wegen der Energie machen
fhantastic
Legende
Nein ... Grün!
Zuletzt bearbeitet:
R
rille
Guest
Ich habe die Seite eingescannt und hochgeladen: kostenlos Dateien hochladen bei File Upload X. Du kannst Silverstone ja mal anschreiben
Ist schon wieder Christopher Street Day?
dachte das wäre immer so im sommer!
R
rille
Guest

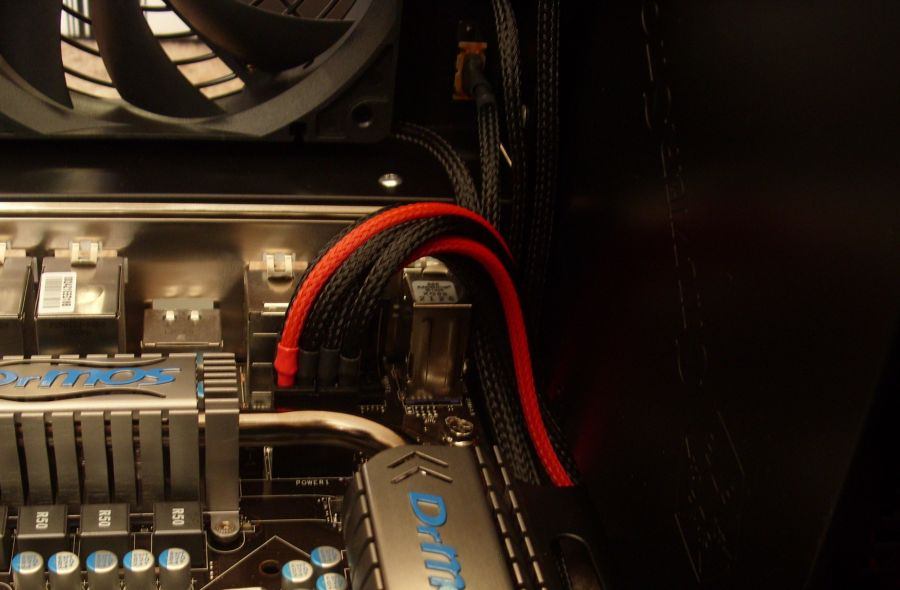

So, das erste Kabel zum Netzteil sowie die Lüfterkabel sind gesleevt:
Sogar das Foto ist halbwegs
Der Pin-Remover von Molex ist wirklich klasse. Damit gehen die Pins sehr leicht raus. Ich habe die Kabel komplett neu gemacht, d.h. neues Kabel und neue Pins rangecrimpt. Kabel habe ich dieses genommen. Das lässt sich durch die Silikonisolierung sehr gut abisolieren und ist hitzebeständig. Da hier auch schonmal die Frage nach dem Querschnitt aufkam: Im Power Supply Design Guide steht 18 AWG, was 1mm² entspricht.
Sogar das Foto ist halbwegs
Der Pin-Remover von Molex ist wirklich klasse. Damit gehen die Pins sehr leicht raus. Ich habe die Kabel komplett neu gemacht, d.h. neues Kabel und neue Pins rangecrimpt. Kabel habe ich dieses genommen. Das lässt sich durch die Silikonisolierung sehr gut abisolieren und ist hitzebeständig. Da hier auch schonmal die Frage nach dem Querschnitt aufkam: Im Power Supply Design Guide steht 18 AWG, was 1mm² entspricht.
Anhänge
Ich würd auch eher ein Börek nehmen, aber ohne Tsatziki.
fhantastic
Legende
ich nehm einmal döner komplett mit allem drauf !
Ich habe die Seite eingescannt und hochgeladen: kostenlos Dateien hochladen bei File Upload X. Du kannst Silverstone ja mal anschreiben
hoffentlich kommen die bald, dann hol ich mir sofort das 350W Vollmodular für meinen HTPC
R
rille
Guest
Ich nehme das Kabel ja auch für andere Zwecke und hatte da noch nie Probleme, dass etwas einreisst o.ä. Die gecrimpte Stelle sieht auch einwandfrei aus.Silikonkabem würde ich aber nicht nehmen, da die Silikonummantelung gerne einreisst und aus der Crimpstelle rutschen kann
Das Blau auf dem Board hat mich auch schon etwas gestört. Ich will ja alles rot/schwarz inkl. roter Beleuchtung machen. Wenn die Hardware verbaut ist, sieht man aber vom Board nicht mehr viel. Der dicke rote Streifen am Kühler der HD5870 würde bei blauem Sleeve viel mehr herausstechen.Aber wiso rot und nicht blau
Hallo ihr Modder
Ich habe mal ein paar Fragen zum Sleeving.
Wie lange dauert es in etwas ein 24-Pin ATX Kabel zu sleeven?
Den originalen ATX-Stecker kann ich wieder verwenden oder?
Welches Netzteil sollte ich nehmen?
Meine Idee währe ich werde den kompletten 24 Strang mit einem großem Sleeve sleeven so das in etwa noch 20-15 cm übrig sind, diese würde ich dann einzeln sleeven. Hört sich das gut an?
PS: Es geht um die Frida (siehe Signatur) das kleine NAS soll etwas anschaulicher werden.
Ich habe mal ein paar Fragen zum Sleeving.
Wie lange dauert es in etwas ein 24-Pin ATX Kabel zu sleeven?
Den originalen ATX-Stecker kann ich wieder verwenden oder?
Welches Netzteil sollte ich nehmen?
Meine Idee währe ich werde den kompletten 24 Strang mit einem großem Sleeve sleeven so das in etwa noch 20-15 cm übrig sind, diese würde ich dann einzeln sleeven. Hört sich das gut an?
PS: Es geht um die Frida (siehe Signatur) das kleine NAS soll etwas anschaulicher werden.
Zuletzt bearbeitet:
R
rille
Guest
Rechne mit ein paar Stunden.
Ja.
Am besten vollmodular, dann musst du das Netzteil nicht öffnen. Silverstone müsste bald neue vollmodulare Netzteile ab 350W rausbringen.
Die Übergangsstelle sollte dann aber versteckt sein. Schöner ist aber komplett einzeln zu sleeven.Meine Idee währe ich werde den kompletten 24 Strang mit einem großem Sleeve sleeven so das in etwa noch 20-15 cm übrig sind, diese würde ich dann einzeln sleeven. Hört sich das gut an?
Bozzi
Semiprofi
@ Kätzchen:
Ist zwar nicht das selbe aber gleiche Baureihe
ich kann später mal ein Stück Grand Bleu dazu legen und ablichten
Ist zwar nicht das selbe aber gleiche Baureihe
ich kann später mal ein Stück Grand Bleu dazu legen und ablichten
die frage nach der ezit lässt sich scher beantworten. das hängt vom geschick des users, den ansprüchen an die qualität und vom sleeve ab.
wenn ich z.b. mit weiß sleeven will sollte man erst noch isoband in weiß um die kabel wickeln. das entfällt z.b. bei dunkleren farben bzw ist mmn nicht unbedingt nötig. wenn man dann noch den shrink perfekt gleichmäßig haben möchte, so dauert das auch deutlich länger.
wenn ich z.b. mit weiß sleeven will sollte man erst noch isoband in weiß um die kabel wickeln. das entfällt z.b. bei dunkleren farben bzw ist mmn nicht unbedingt nötig. wenn man dann noch den shrink perfekt gleichmäßig haben möchte, so dauert das auch deutlich länger.
Zuletzt bearbeitet:
Recht hat er ja...
@ Kätzchen:
Ist zwar nicht das selbe aber gleiche Baureihe
ich kann später mal ein Stück Grand Bleu dazu legen und ablichten
Vielen Dank! Aquamarin passt schonmal sehr gut
Bozzi
Semiprofi
Habs leider nicht geschafft ein neues Bild mit Grand Bleu zu machen
Aber hab noch ein altes gefunden
Aber hab noch ein altes gefunden
snaapsnaap
Enthusiast
Aquamarin passt aber deutlich besser zu Gigabyte, hab mir deswegen auch 10m bestellt
