Kabelmodding - Sleeving - Pin-Remover-HowTo's Teil 1

[skun_ip]

Beim Liberty einfach seeehr weit reingehen, dann drinnen etwas rumdrehen und nicht zu stark ziehen. Dann lieber nochmal raus, wieder rein usw



[1337_alpha]

Ich freu mich schon
Bald kommen mir 2 Mafipackungen ins Haus
Allein schon der Anblick des Pakets



[p0sch1]

Beim Liberty einfach seeehr weit reingehen, dann drinnen etwas rumdrehen und nicht zu stark ziehen. Dann lieber nochmal raus, wieder rein usw

ich werds ma versuchen....bin aber trotzdem für weiter tips offen



[bissnizz]

So, bin nun endlich mal zum sleeven gekommen, habe es mir ehrlich gesagt leichter vorgestellt.
Naja, aber Übung macht den Meister.
Hier mal mein 1. Versuch.

Gruß
Ray187



[JojoTheMaster]

Ich freu mich schon
Bald kommen mir 2 Mafipackungen ins Haus
Allein schon der Anblick des Pakets

400m Sleeve???



[1337_alpha]

400m Sleeve???

Hast schon richtig gehört
Zusammen mit 3 Kumpels
Jeder 100m Sleeve



[skun_ip]

Viel Spaß beim Verarbeiten. Ich habe jetzt fast 80m Sleeve verarbeitet, das hat für 3 komplette Computer gereicht.



[Dualbrain]

Ray: Sehr schönes Bild, tolle Shrinklängen = feine Arbeit Kann man nicht besser machen - extrem gut fürs erste Mal.



[1337_alpha]

@Dualbrain
Hab dir mal ne PN geschickt
Es geht um die Mafiapackungen



[bissnizz]

Ray: Sehr schönes Bild, tolle Shrinklängen = feine Arbeit Kann man nicht besser machen - extrem gut fürs erste Mal.

Dankeschön, das hört man gern.
Hab' versucht mein Bestes zugeben.

Gruß
Ray187



[GrossmeisterB]

du hast doch auch nen liberty.
hast du die pci-e auch gemacht?? direkt die vom netzteil?? weil ich bekomm die pins da nich raus....wie haste das gemacht??

Ne, die PCI-E kommt gleich noch dran..^^
Mal sehen ob die sich "sträuben", also der 24-pin-Stecker ging echt ohne Probleme...



[skun_ip]

Nur um Nils zu befriedigen... Quatsch, kam vorhin vielleicht etwas falsch rüber. Der Sleeve ist bisher der blickdichteste weiße. Ich würde trotzdem noch weißes Tape drunter



[p0sch1]

Ne, die PCI-E kommt gleich noch dran..^^
Mal sehen ob die sich "sträuben", also der 24-pin-Stecker ging echt ohne Probleme...

so ich hoffe du hast es hinbekommen und verrätst mir auch wie....ich bin hier am verzweifeln

und wenn ich das nich schaffe muss mein kleiner bruder leiden....und das wollt ihr doch nich,oder???



[GrossmeisterB]

Ich bin leider nicht mehr dazu gekommen die PCIe-Leitung zu sleeven, aber die Pins gehen doch ohne Probleme raus?!?! Ich weiß nicht wo bei dir das Problem liegen könnte...
Hier mal die "Ergebnisse" des heutigen Tages:

Pin-Remover Marke "Selfmade":
http://i65.photobucket.com/albums/h228/GrossmeisterB/Sleeve/Unbenannt1.jpg

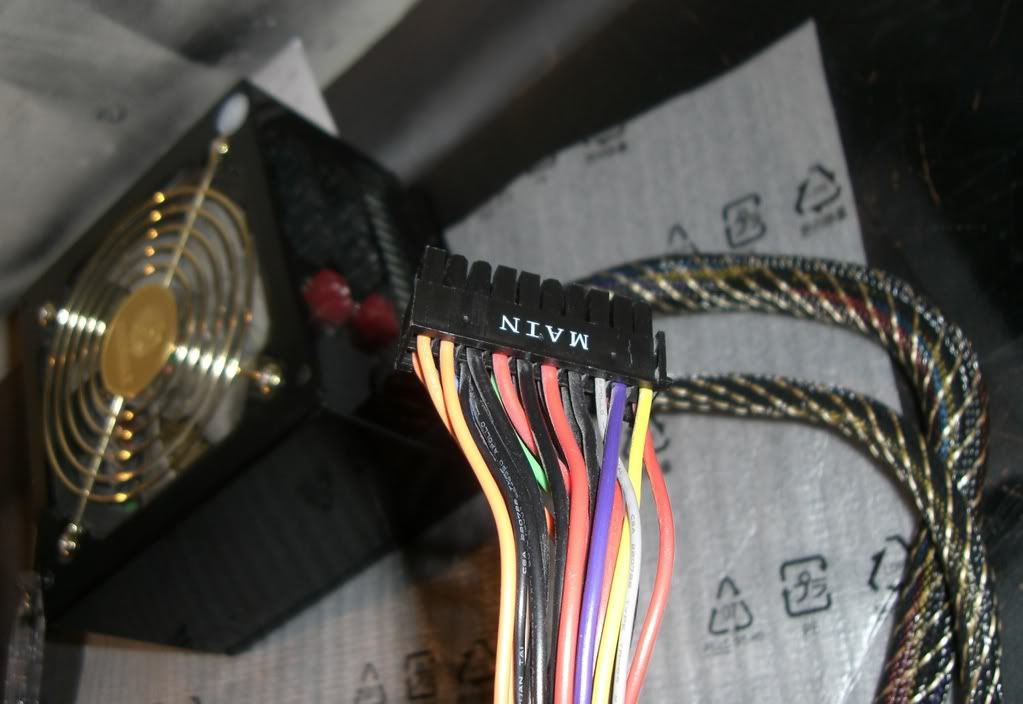

So sah es aus als ich angefangen habe:
http://i65.photobucket.com/albums/h228/GrossmeisterB/Sleeve/Unbenannt2.jpg

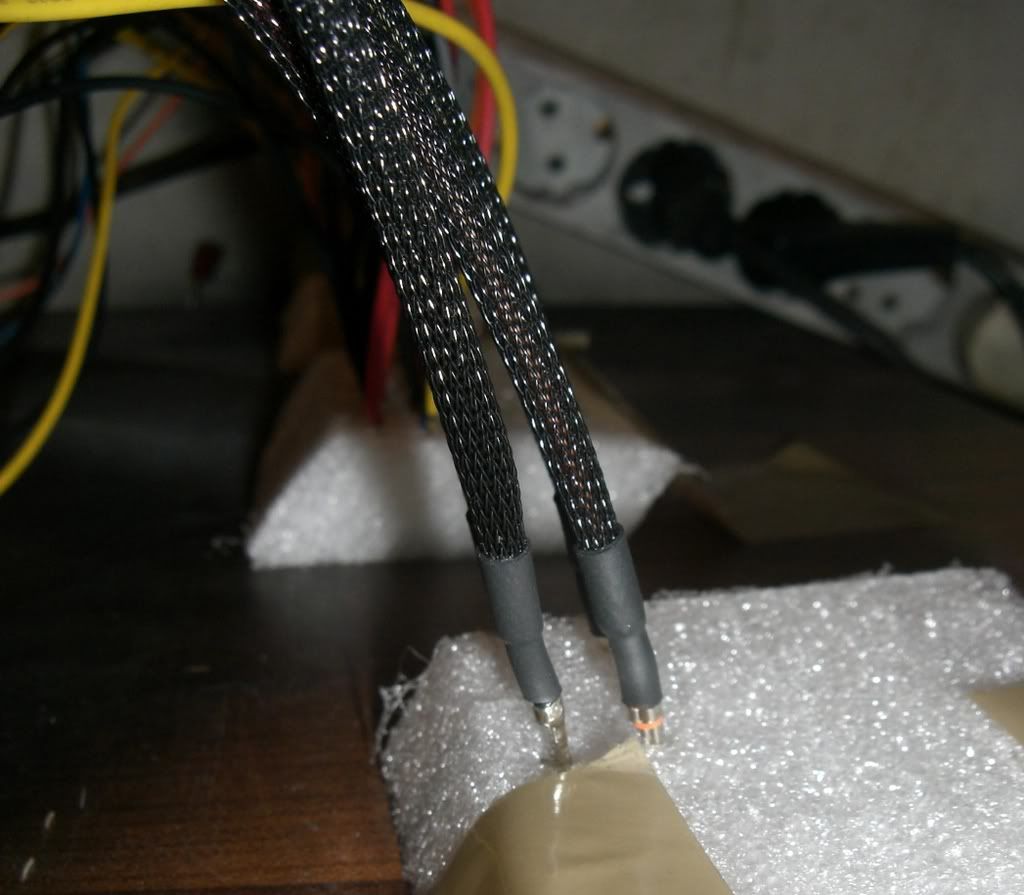

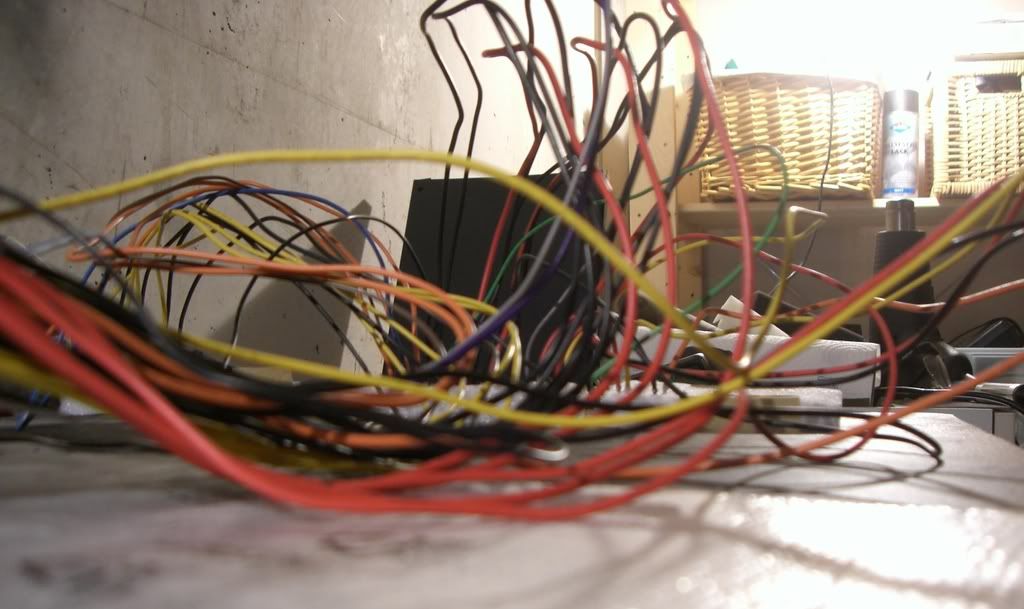

So sah es während der Arbeit aus:

http://i65.photobucket.com/albums/h228/GrossmeisterB/Sleeve/Unbenannt3.jpg
http://i65.photobucket.com/albums/h228/GrossmeisterB/Sleeve/Unbenannt4.jpg

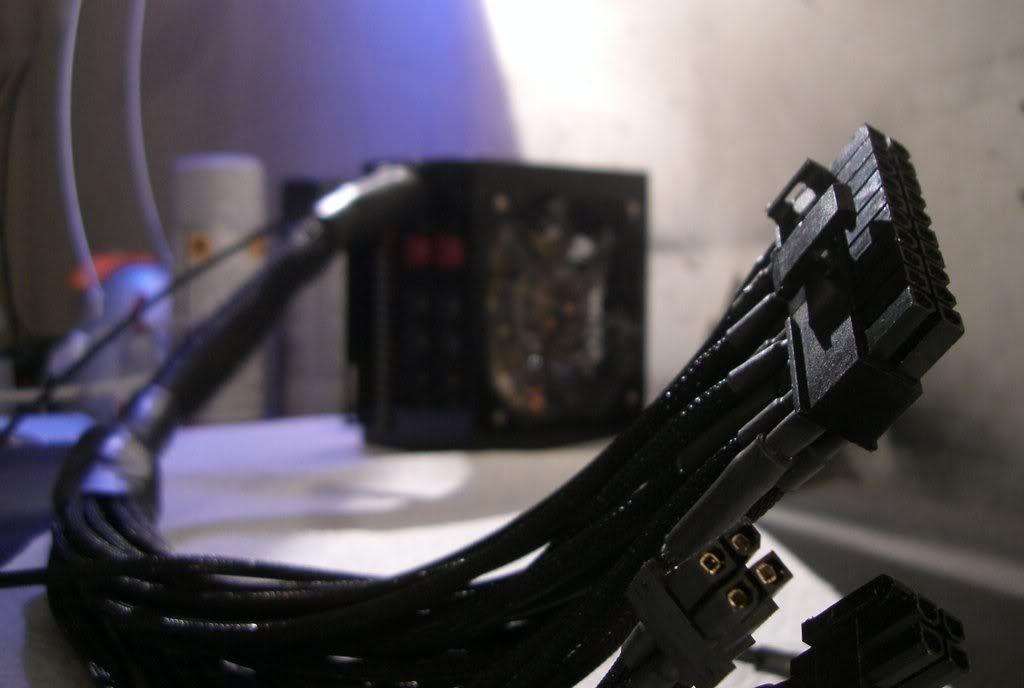

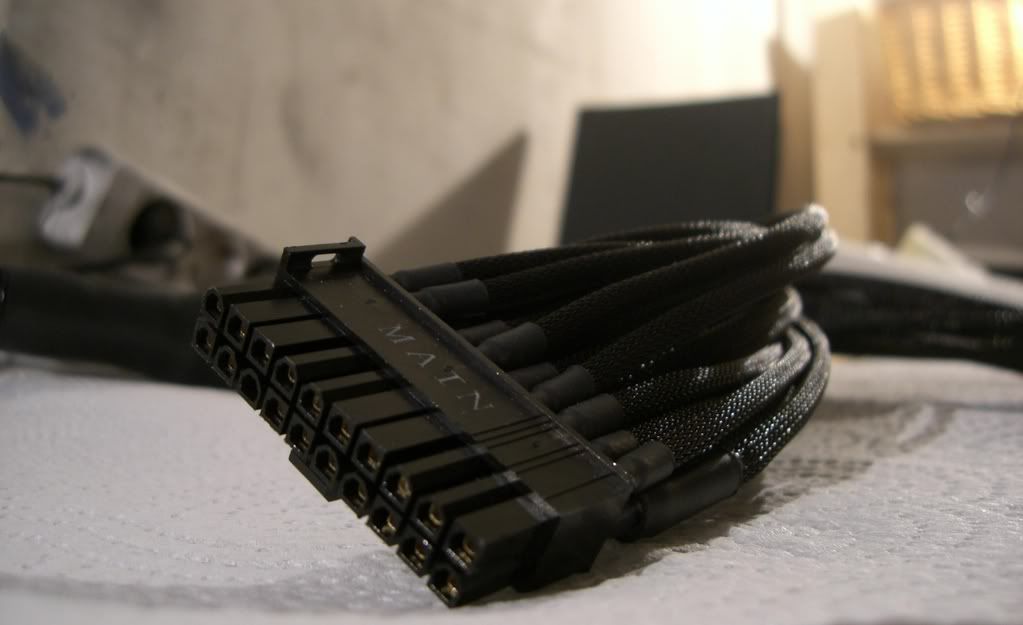

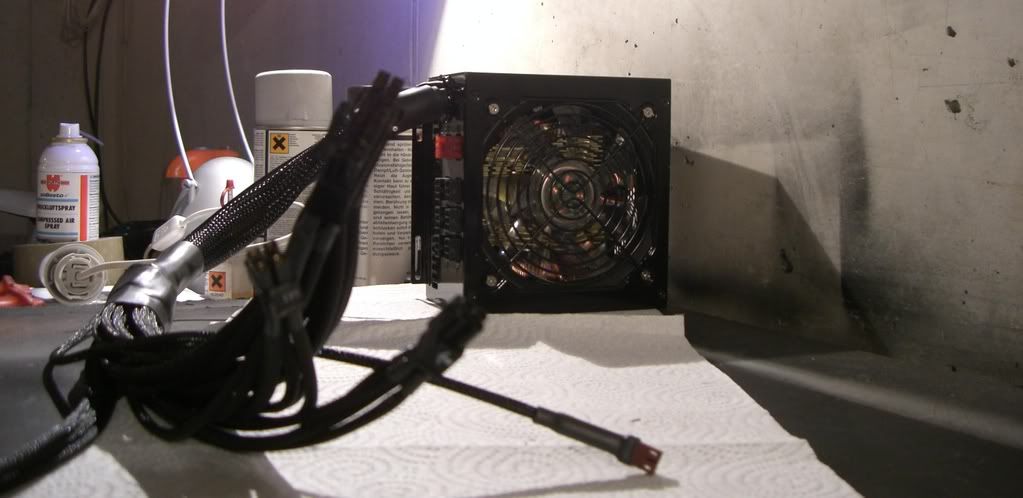

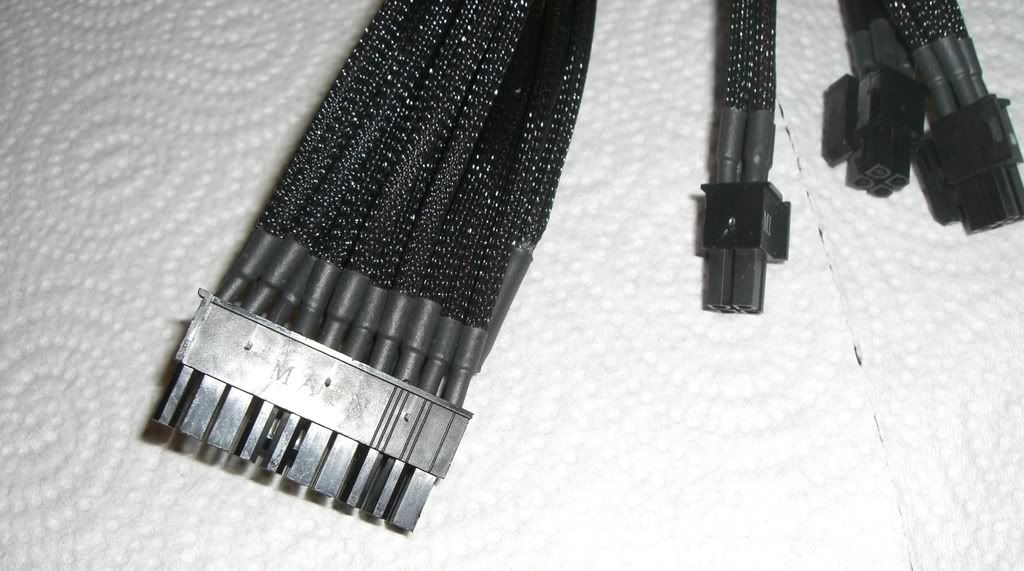

Und dann war das Werk endlich vollbracht, hab dann bei der Gelegenheit auch gleich das Lüftergitter gegen ein schwarzes getauscht:
http://i65.photobucket.com/albums/h228/GrossmeisterB/Sleeve/Unbenannt5.jpg
http://i65.photobucket.com/albums/h228/GrossmeisterB/Sleeve/Unbenannt6.jpg
http://i65.photobucket.com/albums/h228/GrossmeisterB/Sleeve/Unbenannt7.jpg
http://i65.photobucket.com/albums/h228/GrossmeisterB/Sleeve/Unbenannt8.jpg

Bin echt zufrieden mit dem Ergebnis, war alles in allem genau so wie ich es mir vorgestellt habe, mein "Selfmade-Pin-Remover" schlägt sich wacker, nix ist krumm oder verbogen oder abgebrochen!!
Hoffe es gefällt euch genauso wie mir...



[Mirador]

Hi, hat einer von euch eine Empfehlung für eine gute Crimp-Zange?
Jetzt nicht gerade das 300€-Ding.

Sollte auch Lüfterpins können.



[p0sch1]

Ich bin leider nicht mehr dazu gekommen die PCIe-Leitung zu sleeven, aber die Pins gehen doch ohne Probleme raus?!?! Ich weiß nicht wo bei dir das Problem liegen könnte...

kannste ma nen foto machen wie die pins von dem pci-e stecker aussehen wenn die entfernt sind??

ich werds jez noch ma weiter versuchen. ich würde ja nochma nen foto machen wie die bei mir aussehen aber ich hab keine kamera

edit: frust tut weh ...mein armer daumen



[GrossmeisterB]

Die Pins sehen genau so aus wie die im 20/24-poligen Hauptstecker...ich kann da keinen Unterschied erkennen?!



[p0sch1]

Die Pins sehen genau so aus wie die im 20/24-poligen Hauptstecker...ich kann da keinen Unterschied erkennen?!

tjoa bei mir sind die anders. die haben bei mir nich die seitlichen wiederhaken.

bei mir sieht das so von vorn aus:
http://www.forumdeluxx.de/forum/showpost.php?p=10608560&postcount=2447
in dem beitrag hab ich das ma in paint skizziert



[GrossmeisterB]

Also meiner hat rechts und links die Laschen, hab die ganz normal mit dem Pin-Remover-Selbstbaugerät rausbekommen...
Ich mach nachher mal Fotos...



[p0sch1]

Also meiner hat rechts und links die Laschen, hab die ganz normal mit dem Pin-Remover-Selbstbaugerät rausbekommen...
Ich mach nachher mal Fotos...

tja die scheint meins leider nich zu haben...obwohl mir grad ne idee gekommen is.
ich guck ma am anderen ende des pci-e steckers...is ja beim liberty egal wie rum man die anschließt
das wärs jez aber....



[GrossmeisterB]

Mmmmh, soweit ich das gesehen habe sind die aber auf beiden Seiten identisch??
Ich hab gestern nur beim entfernen des alten Sleeves erstmal eine Ader "gekappt", aber gut das beim Enermax immer 2 Stück mitgeliefert werden...^^



[p0sch1]

Mmmmh, soweit ich das gesehen habe sind die aber auf beiden Seiten identisch??
Ich hab gestern nur beim entfernen des alten Sleeves erstmal eine Ader "gekappt", aber gut das beim Enermax immer 2 Stück mitgeliefert werden...^^

ich hab beim entfernen des alten sleeves eine adern vom atx-strang gekappt
aber mit ner lister-klemme (oder wie das ding heißt) funzt auch alles wunderbar
so jez mach ich den rechner aus und guck ma nach



[GrossmeisterB]

Ja, ich werde das zweite Teil auch wieder "flicken" irgendwann mal - und dann direkt mit Sleeve verschönern



[Cyris888]

Done (bis jetzt):

• ATX 24 pol
• 6x Sata
• 2 x Lüfter

Was jetzt noch kommt:

• 2 x 6 Pin Grakastecker
• 8 Pin
• restlichen Lüfter
• Front Audio/ USB
• kleinigkeiten^^

Bilder kommen noch


EDIT:

Hier kommen mal paar Bilder, de Qualität ist nur nicht so toll von den Fotos.

Kann mir irgendwer sagen, wie ich das machen soll, ohne die Klemmen aufzumachen?
(den shrink dadrüber zu bekommen und trotzdem beide adern gertennt zu nutzen)



[Tortomat]

Wenn niemadn Shrink für mich übrig hat muss ich halt welchen bei Conrad bestellen. Hat jemadn erfahrung mit diesem:

Artikel-Nr.: 532525 - 62
Hersteller-Artikel-Nr.:
6110030953
3,35 EUR

gemacht?



[Cyris888]

die schrumpfrate ist gut.
allerdings habe ich glaub mla gelesen, dass der Shrink mit Kleber in der Innenseite nicht so toll sein soll.



[GrossmeisterB]

Hab bei mir auch Shrink mit Kleber genommen - also bei den größeren Durchmessern kann es durch die Längenkontraktion vorkommen, das etwas Kleber auf'm Sleeve bleibt, bei den kleinen Durchmessern sieht man davon absolut nix, und hält wie Bombe!!

Bilder siehe meinem Post hier...



[Jamie R]

Hab bei mir auch Shrink mit Kleber genommen - also bei den größeren Durchmessern kann es durch die Längenkontraktion vorkommen, das etwas Kleber auf'm Sleeve bleibt, bei den kleinen Durchmessern sieht man davon absolut nix, und hält wie Bombe!!

Bilder siehe meinem Post hier...

Das ist ja das Problem, der Schrumpfschlauch mit Kleber hält im wahrsten Sinne für die Ewigkeit. Gedacht war er eigentlich, um verlötete Anschlüsse ab zu dichten.

Früher, als aktiver Löter hatte ich den auch mal verwendet.........hat super gehalten. Allerdings war die Demontage eine etwas länger andauernde Geschichte!



[Mirador]

Klebe-Shrink finde ich für's Sleeven-aus-Schönheitsgründen auch nicht so geeignet. Schnell ist mal die Position des Shrinks oder des Sleeves während des Schrumpfens verrutscht, und wenn alle anderen Adern daneben gleich aussehen, sticht so ein Ausrutscher sofort ins Auge.

Ich will korrigieren können.



[Cyris888]

update:

Sind die Lüfterkabel der Lüftersteuerung
